Области применения геотекстиля
Основными качествами, которыми обладают геоткани, являются прочность, эластичность и плотность (пористость), именно поэтому они нашли широкое применение в следующих сферах:
- Дренаж и отвод грунтовых вод. Водотвод из грунта, на котором расположены различного рода конструкции, позволяет значительно увеличить прочность и надёжность сооружений и соответственно продлить срок их службы. Также предотвращает заиливание дренажных труб, повышая эффективность их работы.
- Фильтрация. Геосинтетическая ткань производит очистку грунтовых вод от частиц песка и глины, тем самым позволяя воде беспрепятственно проходить через грунт, не унося с собой его частицы. Это, в свою очередь, повышает несущую способность грунта и соответственно надёжность фундамента и всей конструкции в целом.
- Защита грунта от эрозии. За счёт данного геосинтетика грунт не подвергается выветриванию и вымыванию его частиц. Таким образом обеспечивается надёжная защита целостности почвы и растительного покрова.
- Защита сооружений. Предотвращает попадание в подземную часть конструкций корней растений и больших и острых обломков горных пород, способных нанести ей какие-либо повреждения.
- Разделение грунтов и различного рода насыпных материалов. Применение геотекстиля позволяет существенно снизить расход данных материалов и воспрепятствовать их смешению между собой и грунтом.
- Армирование. Укладка геотекстиля в основании любых сооружений способствует оптимальному распределению создаваемых нагрузок, тем самым уменьшая деформации и усадку конструкций. Выполнение армирующих функций обусловлено такими показателями геотканей, как прочность при растяжении, достигающая 15 кН/м и условный модуль деформации, составляющий до 35 кН/м.
Таким образом, геосинтетические материалы применяются в промышленном, жилищно-гражданском и гидротехническом строительстве, ландшафтном дизайне, ведь они просто необходимы при устройстве дренажных систем, обустройстве сточных коммуникаций, возведении тоннелей, постройке фундаментов и кровель и многое другое. Геотекстиль также широко распространён и в транспортном строительстве, так как при его использовании в разы сокращаются затраты на песок и щебень, а несущая способность дорожного полотна при этом увеличивается. Также значительно снижается подверженность дорожного покрытия к образованию трещин, выбоин, просадок и других видов дефектов.
Разновидности пластиковых дрен
На рынке представлен широкий ряд трубных изделий для дренажа отечественного и зарубежного производства из полимеров. Они различаются по следующим параметрам:
Форма выпуска. В торговой сети все трубы для дренажа имеют гофрированную поверхность, позволяющую укладывать их на глубины 10 м и более. Также в гофре удобно и практично прорезаны отверстия между ее выступами — это препятствует непосредственному контакту с грунтом и улучшает водосток.
Все гладкостенные трубопроводы для дренажа делают своими руками путем нанесения перфорации с помощью сверла или диска от болгарки на заготовки из обычного ПВХ, непластифицированного поливинилхлорида НПВХ, черного полиэтилена ПНД.
Количество оболочек. На рынке представлены гофротрубы, состоящие из одной или двух разноцветных оболочек, однослойные внутри гофрированы и имеют большое сопротивление потоку, двустенные обладают более или совсем гладкими внутренними стенками, высоким классом прочности.
Материал изготовления. Подавляющее количество полимерных труб наружного применения с укладкой под землю, как гладкостенных, так и гофрированных, выпускают из полиэтилена низкого давления ПНД, обладающего высокой пластичностью, прочностью и устойчивостью к низким температурам.
Отдельные производители для специфических целей (работы в условиях транспортировки горячих сред) при производстве применяют полипропилен ПП с более высоким температурным порогом. Исключением является и продукция датского холдинга Wivan, гофротрубы которого выпускают из ПВХ.
Все высококачественные изделия имеют две оболочки, внутреннюю часто выполняют из полиэтилена высокого давления ПВД. Если дренажную систему делают самостоятельно из гладкостенных труб, используют прочные и устойчивые к низким температурам изделия из ПВХ (НПВХ) с раструбами.
Рис. 8 Нетрадиционные методы стыковки гофротруб
Класс кольцевой жесткости. Это основная характеристика гофротруб, определяющая предельную глубину их залегания. Стандартом для однослойных изделий является параметр SN4 (погружение под грунт до 4 м), для двухслойных средний показатель SN6 — SN8 (глубина погружения 6 и 8 м соответственно). При прокладке на участках с высоким давлением на грунт используют усиленные модификации с кольцевой жесткостью SN16, SN24.
Вид наружного фильтра. Внешний фильтратор из плотного полотна, волокнистых или сыпучих материалов, значительно повышает эксплуатационные характеристики трубопроводной дренажной системы, препятствуя забиванию перфорационных отверстий — она реже нуждается в очистке.
Основными материалами его изготовления являются:
Геотекстиль. Представляет собой плотное полотно из синтетических полипропиленовых, полиэфирных или смешанных волокон, в котором отверстия проделаны иглопробивным методом в нетканых основах или образуются между тканых (термоскрепленных) нитей.
Кокосовое волокно. Иногда вместо полотна для предотвращения заиливания фильтрационных отверстий используют кокосовое волокно, его обматывают вокруг наружной трубной оболочки и закрепляют крестообразно размещенной синтетической нитью.
Пенополиэтилен. Одна из последних инновационных разработок в области трубного дренажа. При изготовлении трубу с перфорацией обматывают геотекстильной тканью и сверху покрывают склеенной пенополистирольной (ППС) крошкой со специальными каналами для водоотвода (бренд LightRock). Пенополистирольный фильтратор эффективно заменяет грузовик традиционного щебня, который всегда используют в дренажных системах, уменьшая время монтажа и позволяя сэкономить финансовые средства.
Рис. 9 Классификация и свойства геотекстильных фильтров
Как выбрать геотекстиль для дренажа участка
Геотекстиль для дренажа, как выбрать материал – это является главным вопросом людей, которые хотят иметь качественную и долговечную дренажную систему.
Сразу следует сказать, что для дренажа необходимо выбирать геотекстиль, который обладает определенными характеристиками.
Геотекстиль застрахует ваши трубы на долгое время
В частности, материал должен быть эластичным, пористым, жестким, только так можно обеспечить высококачественное фильтрование. Кроме того, материал должен обладать высоким уровнем прочности и высокой устойчивостью к самым различным типам воздействия.

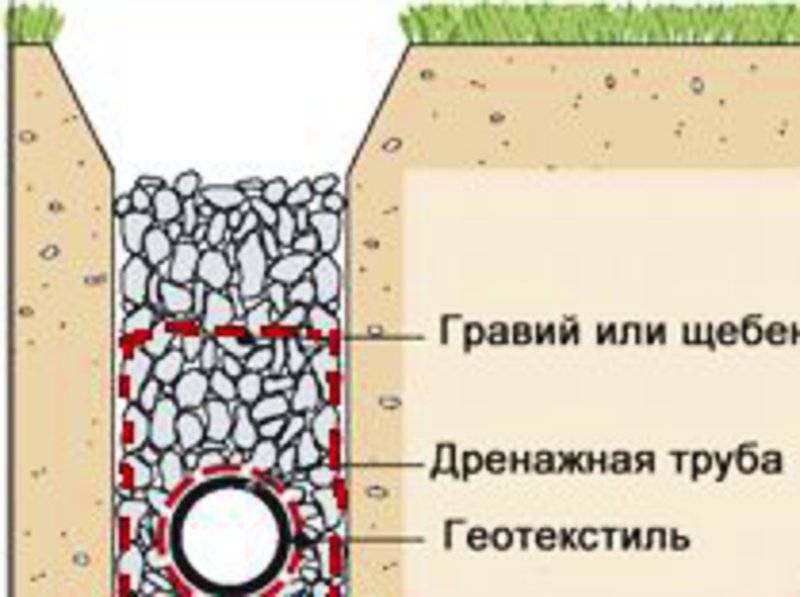

Геотекстиль предотваращает вдавливание щебня в грунт
Для дренажной системы следует выбирать материал, который специально для этого предназначен, в частности, он должен обладать следующими характеристиками:
во-первых, плотность полотнища должна быть от 200 до 300 г на 1 метр кубический;
Для нагрузок от 200г/куб.м. нужно использовать геотекстиль с армированием
во-вторых, если вам требуется простой отвод грунтовых вод, тогда вам вполне можно приобрести геотекстиль с плотностью 100 г на 1 метр кубический, например Дорнит;
Для дренажа участка от грунтовых вод идеально подойдет Дорнит
в-третьих, для всех остальных видов работ, где необходима повышенная прочность, лучше использовать геотекстиль с плотностью 800 г на 1 кубический метр.
Прежде чем отдавать предпочтение тому или иному виду геотекстиля, сначала тщательно обдумайте все варианты, то есть, какой из них в вашем случае является наиболее оптимальным.
Если сомневаетесь, тогда проконсультируйтесь со специалистами, которые помогут вам сделать правильный выбор.
Укладка геотекстиля на участке
Ведь в зависимости от того, насколько качественный и правильный материал вы выберете, будет зависеть долговечность вашей дренажной системы.
Ведь никому не хочется осуществлять ее демонтаж и ремонтные работы постоянно. Поэтому очень серьезно подойдите к выбору материала и тогда у вас все получится.
Особенности продукции для дренажа различных фирм
Решив приобрести гофрированную дренажную трубу ПВХ диаметром 400 мм, стоит изучить предложения различных производителей. От этого будет зависеть не только стоимость выбираемой продукции, но и ее эксплуатационные характеристики. Предлагаем познакомиться с наиболее популярными товарными знаками, под которыми изготавливают качественные дрены.
При выборе дренажных труб следует изучить предложения ведущих производителей
Дренажные трубы «Перфокор»
Под товарным знаком «Перфокор» дренажные трубы выпускает ООО «Группа Полипластик». Компания предлагает двухслойные дрены, изготавливаемые из ПНД. Для повышения стойкости наружная поверхность выполняется с гофрами, а внутренняя, для легкого стока жидкости, – гладкой.
Производитель предлагает изделия различного типоразмера. У труб диаметром 100÷200 мм толщина стенки 2,8 мм. При превышении поперечных размеров 250 мм толщина стенки составляет 4 мм. Длина готовых дренов составляет 6 м. Продукция с небольшим поперечным размером может поставляться в бухтах.
«Перфокор» – дрены неизменно высокого качества
Продукция «Корсис»
Двухслойные дрены, изготавливаемые из полиэтилена. Используемая технология соэкструзии позволяет гарантировать высокое качество всех выпускаемых изделий.
Продукция для отвода воды представлена широким модельным рядом с поперечными размерами 100÷1200 мм. Трубы диаметром от 250 мм и меньше изготавливаются без раструбов. Системы с элементами, имеющими диаметр 315 мм и больше, предполагают раструбное соединение. В зависимости от существующей потребности можно заказать дрены длиной 6 или 12 м.
Трубы «Корсис» могут иметь большой диаметр
Изделия «Прагма»
В процессе изготовления дренов компания-производитель использует специальную технологию предварительной подготовки материала, используемого в процессе производства. Это позволяет повысить кольцевую прочность труб, которые в последствие могут использоваться для монтажа систем глубокого и сверхглубокого заложения.
Дренажные трубы «Прагма» имеют различные типоразмеры (диаметр 160÷1140 мм) и отвечают требованиям российских и европейских стандартов. Бывают одно- и двухслойными. Соединение дренажных труб между собой осуществляется с помощью раструбов с уплотнением резиновыми манжетами.
«Прагма» отвечают европейским и российским стандартам
Трубы «Софтрок»
Дренажные отрубы высокого качества, не предъявляющие особых требований к выполнению монтажных работ. Отличаются высокой стоимостью и низкими затратами на монтаж.
Комплектуются фильтром с геосинтетическим наполнителем, на который сверху надевается чехол из геотекстиля
Для качественного и своевременного отвода воды при монтаже следует особое внимание уделять уклону дренажной трубы. На 3 пог
м монтируемого дренажа предусматривается уклон минимуму 2,5 мм. Укладка производится на гравийную подушку, а затем сверху насыпается слой гравия толщиной 200 мм. Затем после укладки геотекстиля сверху засыпается вынутый грунт.

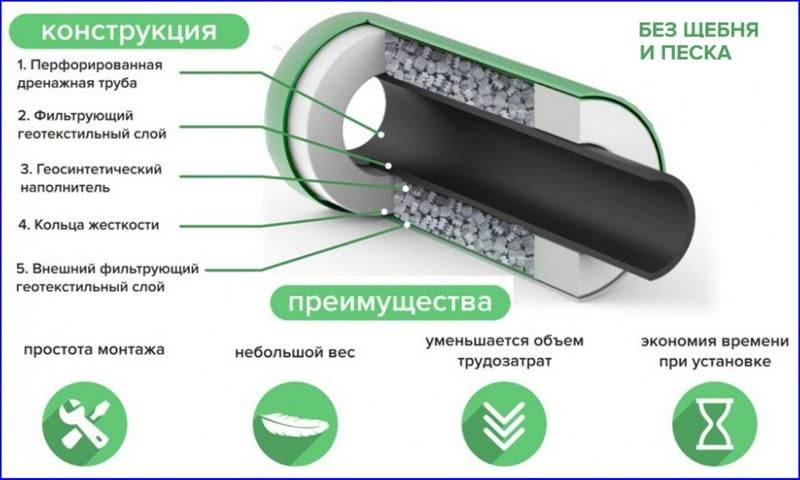

Дрены «Софтрок» – многокомпонентная система
Дрены «Uponor»
Продукция финского производителя идеальна для систем, предназначены для отвода большого объема воды. Ее включают в состав ливневой канализации неглубокого заложения. Для сопротивления внешнему воздействию конструкцию дренажные трубы имеют специальные ребра жесткости. Полиэтилен высокого качества обеспечивает продолжительный срок службы дренажной системы. Для формирования дренажа требуемого размера и конфигурации производитель предлагает широкий ассортимент фасонных изделий.
Фасонные изделия позволят сформировать дренаж нужной конфигурации
Компания предлагает однослойные изделия диаметром 50÷160 мм и дрены с кокосовым фильтром с поперечными размерами 50÷125 мм.
Производители и стоимость полимерных дренажных труб
На отечественном рынке представлены дренажные трубы как российских, так и зарубежных производителей, наибольшей известностью пользуется продукция следующих компаний:
Полипластик (дрены Перфокор). Российская группа компаний с названием ООО Полипластик известна как фирма, поставляющая на отечественный рынок дренажные трубы большого диаметра торговой марки Корсис. Одна из линеек выпускаемой продукции — дренажные двухслойные полиэтиленовые трубы серий Перфокор-I (SN 4), Перфокор II (SN 8) и Перфокор-Аэро (SN 16). По желанию заказчика, продукция может поставляться с наружным иглопробивным или термоскрепленным геофильтром.
Выпускаемые Перфокор дренажные трубы диаметры которых 110, 125, 160, 200, 250, 315, 400, 500, 630 мм первых трех типоразмеров поставляются в бухтах длиной 50 м, остальные в отрезках по 6 или 12 м (по договоренности с заказчиком).
Ширина водоприемных перфорированных отверстий Перфокор лежит в диапазоне от 2,5 до 7 мм, их длина увеличивается с размером трубной оболочки от 11 до 150 мм.
Трубы выпускают с полным или частичным перфорированием с углами размещения водоприемных отверстий в области сегментов 120, 180 и 360 градусов.

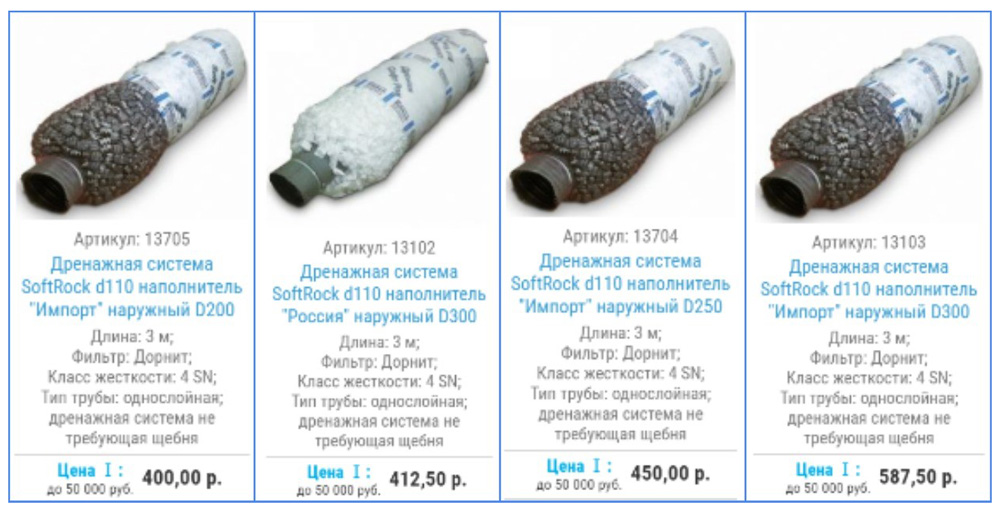

Рис. 22 Дрены SoftRock 110 мм – стоимость 2019 г
DKC — компания с производственными и складскими помещениями в Европе (Италия, Венгрия Румыния), Украине и на территории России известна как крупнейший производитель кабельных систем и низковольтного оборудования.
DKC поставляет на отечественный рынок двухслойные дренажные трубы размеры которых в окружности составляют 90, 110, 125, 160 и 200 мм. Изделия выпускают из полиэтилена низкого и высокого давления ПВД/ПНД с наружными оболочками черного и зеленого цветов. Все трубы имеют круговую перфорацию в 360 градусов, поставляются в бухтах по 40 или 50 м, их кольцевая жесткость SN 6 и SN 8. Зеленая труба реализуется без оболочки, черная предлагается в комплекте с геофильтром.
Политек 3000 — бренд дренажных двухслойных полиэтиленовых труб отечественного производства с условными диаметрами проходов 100, 150, 200, 250, 315 мм и кольцевой жесткостью SN 8. Трубная продукция имеет характерную наружную оболочку кирпичного цвета и внутреннюю черную, выпускается отрезками по 6 м.
SoftRock и LightRock — обозначения технологии изготовления полиэтиленовых труб с наружными оболочками из пенопласта и геотекстиля, выпускаемых российской компанией Канатекс и заводом Торгпласт. LightRock имеет две геотекстильные оболочки на поверхности трубы и слое пенопласта, SoftRock — один слой геополотна на трубе. Стандартные диаметры дрен в пенополистирольной оболочке, превышающей окружность трубы приблизительно в 3 раза — 110 или 160 мм, их длина 3 м.
Продукция внутри линейки существенно отличается по стоимости из-за материала, формы изготовления и производителя пенопластового наполнителя. Дороже стоят трубы с импортным пенопластом серого цвета в виде ежиков, дешевле — с отечественным наполнителем из пенополистирола Ш-образной структуры.
Wavin — торговая марка зарубежного холдинга, поставляющего на отечественный рынок однослойные дренажные трубы ПВХ (точнее НПВХ) характерного коричневого или бежевого цветов.
Наружными оболочками труб является иглопробивное геотекстильное полотно или кокосовая стружка, закрепленная на их поверхности сеткой. Кольцевая жесткость изделий – SN 4, основные диаметры труб для бытового использования — 90, 110 и 126 мм, дрены поставляются в бухтах длиной 50 м.

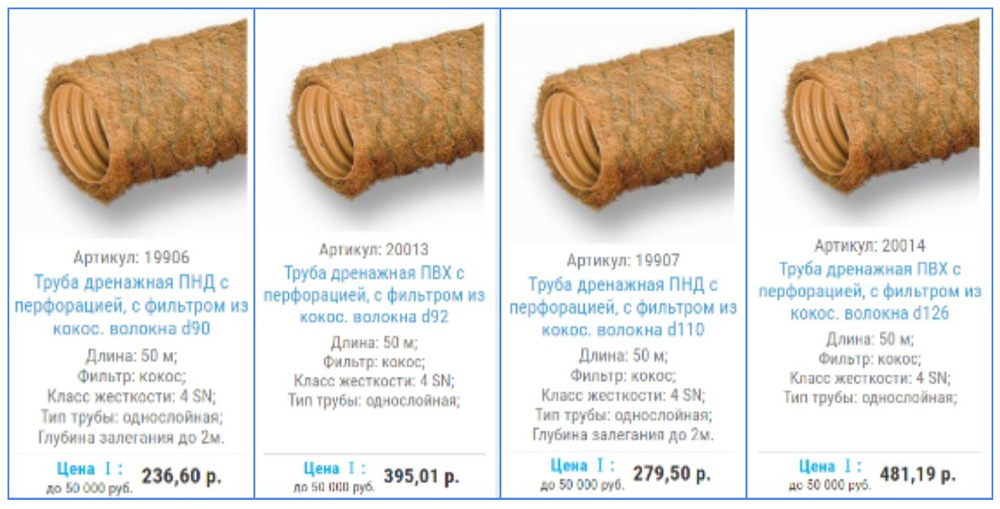

Рис. 23 Прайс-лист 2019 г на дрены из НПВХ (Wavin) в оболочке из кокосового волокна
Применение дренажных труб является основным методом водоотвода с участков около фундаментов зданий и прилегающей к домам территории при высоком уровне грунтовых вод или глинистой почве, плохо впитывающей влагу. Использование дрен с наружными оболочками из пенопласта позволяет повысить эффективность дренажа в почву очищенных канализационных стоков без трудоемкого обустройства инженерных коммуникаций со щебнем в виде дренажных колодцев, полей аэрации больших площадей.
Выбор комплектующих деталей для создания качественной инженерной системы
Типовая конструкция состоит из следующих частей:
- «Поверхностные» устройства для сбора жидкости под водосточными трубами, около проходов и отмостки.
- Гладкостенные трубы транспортных магистралей.
- Ревизионные колодцы для ликвидации засоров в поворотах и сложных участках системы.
- Накопительная емкость.

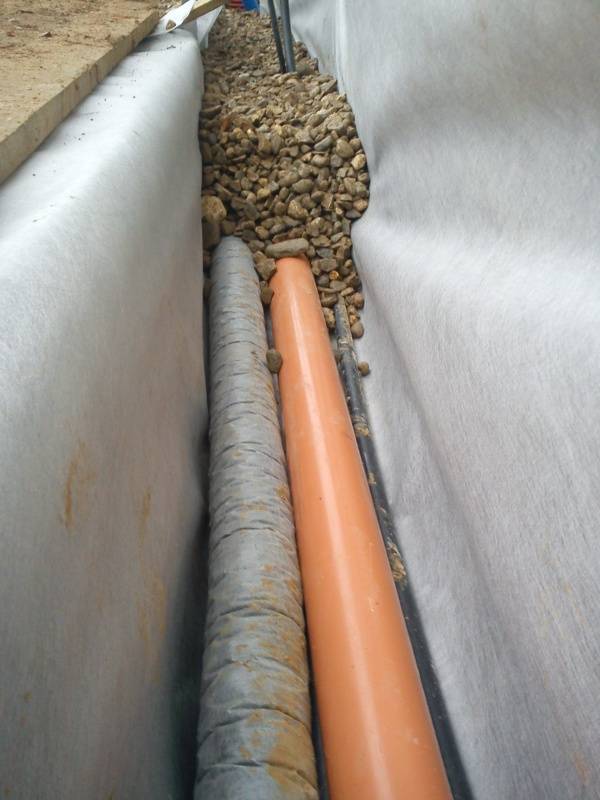

Стрелкой на рисунке отмечена труба дренажная с геотекстилем. Она предназначена для перемещения жидкости, для чего монтаж выполняют под углом в сторону накопительной емкости. В стенках изделия сделаны отверстия. Их размеры не препятствуют свободному прохождению жидкости, но достаточно малы для задержания механических примесей.
Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокно
Несмотря на обширный выбор размеров, именно дренажные трубы 110 в фильтре используются чаще всего при закладке ливневой системы канализации и дренажа. Фильтрующий материал повышает эффективность работы всей системы.

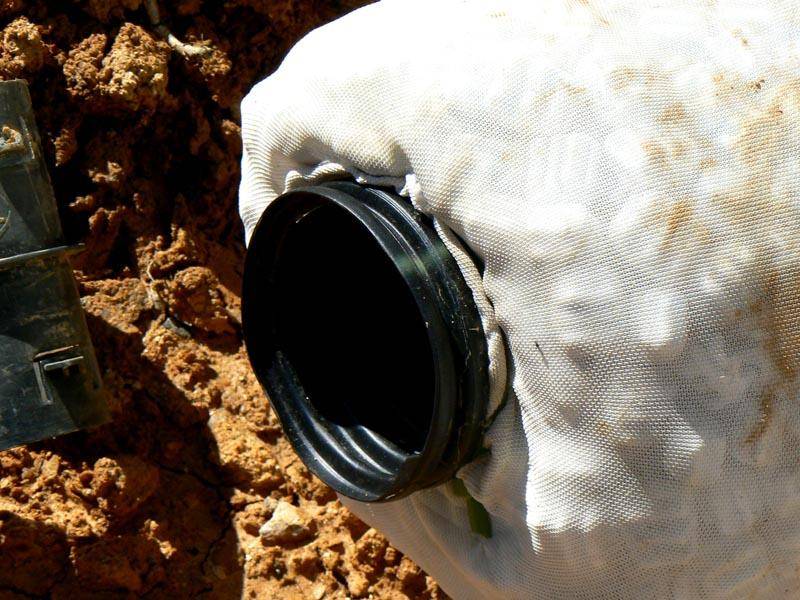

Дренажная труба с перфорацией и фильтром из кокосового волокна
Использование дренажных труб 110 с геотекстильным фильтром или другим вариантом фильтрующего материала позволяет задержать крупный мусор, песчинки и мелкие частицы грязи. Закупив такие изделия для организации дренажной системы, вы существенно снизите скорость внутреннего заиливания и увеличите сроки службы трубопровода.
Для обертывания труб обычно используются специальные полотна, представляющие собой нетканый материал, обладающий гигроскопичными свойствами. Полотна делятся на группы по типу материала, который может быть натуральным или искусственным.
Труба диаметром 110 мм для ливневой канализации с геотекстильным фильтром
Наиболее популярными среди потребителей считаются дренажные трубы в геотекстиле и кокосовом волокне. Геотекстиль при этом в качестве фильтрующего материала обладает пропускной способностью в диапазоне 450-700 мкн. Чаще всего он применяется на глинистых и песчаных почвах. Благодаря отличным эксплуатационным свойствам, эта разновидность покрытия на трубах не подвергается разложению.
Цены дренажных труб с геотекстилем и кокосовым волокном (сравнительная таблица):
| Тип фильтра | Диаметр трубы, мм | Вес бухты 50 м, кг | Объем, м³ | Цена, руб./пог. м |
| Геотекстиль | 63 | 13,55 | 0,49 | 47 |
| 90 | 20,4 | 0,96 | 60 | |
| 110 | 24,3 | 1,41 | 75 | |
| Кокосовое волокно | 63 | 12 | 0,7 | 172 |
| 90 | 17,5 | 1 | 235 | |
| 110 | 28 | 1,75 | 276 |
Согласно данным этой таблицы, стоимость дренажных труб 110 мм в геотекстиле втрое меньше, чем аналогичных изделий в кокосовом волокне. Та же самая тенденция наблюдается в отношении труб с другим размером диаметра при сравнении этих фильтрующих материалов.
Преимущества труб для ливневой канализации в геотекстиле: свойства материала
Цена дренажной трубы 110 мм в геотекстильном фильтре – не единственное преимущество изделий. Этот вариант материала располагает и другими достоинствами:
- высокой паровой проницаемостью, способствующей равномерному распределению воздуха и препятствующей развитию вредных микроорганизмов;
- стойкостью к скатыванию, повреждению или отслаиванию;
- повышенной устойчивостью к воздействию высоких температур;
Дренажная труба с фильтром из геоткани обладает множеством достоинств
- низким показателем горючести;
- неуязвимостью к воздействию насекомых и других живых организмов, средой обитания которых является почва;
- способностью эффективно выполнять свои функции на протяжении длительного срока;
- долговечностью.
Какие еще можно купить трубы для ливневой канализации с геотекстилем
Геотекстиль отлично сочетается с любыми разновидностями дренажных труб. Но в комплекте с полимерными изделиями он способен принести максимальное количество преимуществ.
Различные виды гофрированных дренажных труб
Полимерные коммуникации могут изготавливаться из различного сырья:
- полипропилена;
- поливинилхлорида (трубы с маркировкой ПВХ);
- полиэтилена (трубы с маркировкой ПНД и ПВД).
В продаже присутствуют также гладкие, перфорированные и гофрированные трубы. При этом в зависимости от конструкционных особенностей различают дренажные трубы двухслойные и однослойные.
Расценки на двухслойные изделия с перфорацией:
| Тип трубы | Диаметр изделия, мм | Бухта, м | Вес бухты, кг | Объем, м³ | Цена, руб./пог. м |
| Двухслойная | 90 | 50 | 20,4 | 0,9 | 135 |
| 110 | 24,3 | 1,4 | 150 | ||
| 160 | 42,9 | 2,9 | 215 | ||
| 200 | 40 | 44,8 | 3,2 | 325 |
Особенности дренажных гофрированных труб в фильтре геотекстиль 110 мм
Гофрированные изделия имеют неровную ребристую поверхность. Такие трубы выпускаются со специальными отверстиями, выполняющими функцию фильтра. Они прекрасно подходят для организации дренажных систем и ливневой канализации, расположенной под поверхностью почвы.
Если почва содержит большое количество глины, рекомендуется использовать дренажные трубы с фильтром из кокосового волокна
Большинство гофрированных изделий изготавливается с применением поливинилхлорида или полиэтилена низкого давления. Они имеют специальную маркировку, позволяющую быстро ориентироваться в ассортименте.
Например, маркировка на дренажной трубе в фильтре «ДГТ ПНД d110» означает следующее:
- ДГТ – дренажная гофрированная труба;
- ПНД – полиэтилен низкого давления;
- d110 –диаметр изделия в мм.
Если вы намерены для своего строительства купить дренажную трубу, гофрированные изделия могут быть как с фильтром, так и без него. В первом случае средняя стоимость изделия составляет 71 руб./пог.м, во втором – 67 руб./пог.м.
Принцип работы и области применения
Общеизвестна и широко используется система ливневой канализации для сбора воды с больших площадей с твердым покрытием, для этого на территории делают уклон и все сточные воды стекают в желоб, по которому затем отводятся в нужное место.
По аналогичному принципу работают и подземные дренажные трубы, заменяя желоб в системе — они собирают и отводят воду на участках с открытым грунтом. Для реализации процесса водосбора в их оболочке размещен ряд мелких прорезей, занимающих сегмент 120 или 180 градусов, при его верхнем расположении осадки проникают во внутреннюю полость через щели и транспортируются к дренажному колодцу (отправляются за территорию участка).
При работе в системах очистки канализационных стоков трубный дренаж происходит по другому принципу – в трубу подаются стоки, которые очищаются и отправляются в землю на большую глубину. В этом случае сегментная перфорация направлена вниз или прорези размещаются со всех сторон трубной оболочки.
Дренажные системы с использованием трубопроводов широко применяются в следующих сферах народного хозяйства и быта:
- При отведении избыточной влаги с земельных участков: спортивных сооружений на открытом грунте (футбольных полей, теннисных кортов), частных территорий вокруг жилых домов.
- При осушении заболоченной местности в мелиорации.
- В дренажных системах цокольных этажей, подвалов индивидуальных домов и хозяйственных построек при высоком уровне грунтовых вод, ведущих к подтоплению и повышенной влажности в расположенных ниже уровня земли помещениях.
- В сельском и подсобном хозяйстве при отведении воды с заболоченных полей.
- Для направления глубоко в грунт дождевых вод из дождеприемников и лотков в системах ливневой канализации частных домов и построек различного назначения.
- В системах очистки канализационных стоков и серых вод индивидуальных жилых домов и прочих объектов при размещении в полях аэрации.
Рис. 2 Способы использования дрен

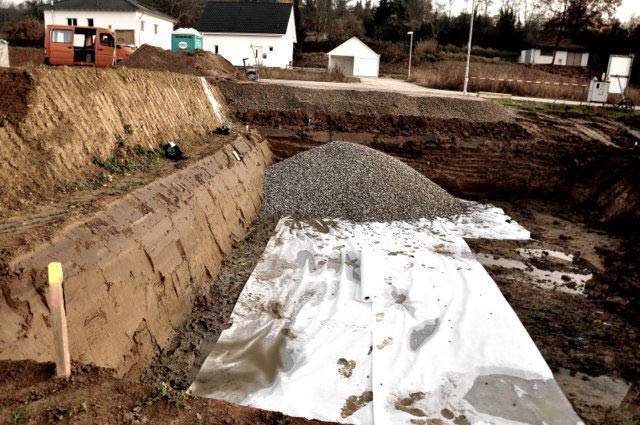

Геотекстиль для возведения фундамента
Геоткань применяется как дополнительная мера защиты фундамента от размыва, чтобы избежать проседания сооружения.
В этом случае он закладывается прямо на этапе строительства фундамента. Этапы работы следующие:
- Подготавливается грунт – его необходимо тщательно уплотнить и уравнять, поскольку рыхлую структуру вода легко размывает.
- Далее укладываются рулоны геотекстиля (для этих целей выбирается материал высокой плотности и прочности на разрыв) с нахлестом не менее 20 см.
- Материал скрепляется (лучший вариант – с помощью сваривания газовой низкотемпературной горелкой).
- Далее на полтно насыпаются строительные материалы (щебень, песок, гравий) согласно технологии.
Какая геоткань подходит для устройства дренажной системы?
Многих интересует, какой геотекстиль подходит для дренажа. Специалисты рекомендуют выбирать полотно, показатели прочности которого находятся в пределах 200-300 г/м?, для ландшафтного дизайна вполне достаточно плотности 100 г/м?. Также стоит отдать предпочтение материалу, произведенному из первичного сырья, а не из обрезков мононити. Качественное полотно будет иметь белоснежный цвет. Также многие специалисты в выборе материала для дренажа советуют отдать предпочтение термоскрепленному варианту.
Иглонабивное полотно, в отличие от термоскрепленной геоткани для дренажа, не имеет должных гигроскопических свойств. Оно быстро засоряется частичками грунта. Если планируется использование иглонабивного материла, то вместо щебневой «подушки», лучше положить специальные геокомпозитные маты. Их также следует обернуть геотекстильной тканью. Такая дренажная конструкция прекрасно отводит воды даже с заболоченных участков. При этом используется материл с плотностью 150-200 г/м?.
