Ворота для гаража: подъемные конструкции, цены, уход

Материалы для каркаса, обшивки

Для создания рамки рекомендуется использовать профильные трубы прямоугольного сечения 40*20 мм с толщиной стенок 2 мм.

Для поперечин, продольных балок хватит труб размерами 20*20 мм, толщина стенок остается такой же.

Материалом для направляющих вполне может стать швеллер шириной по 20 см.

Чтобы сделать коробку, куда будет ставиться привод, допускается брать брус размерами 100*50 мм или металлический уголок с полкой 50 мм.

Для обшивки отлично подойдут:

Профнастил. Отличается высокой прочностью, длительным сроком службы. Листы имеют защитное антикоррозийное покрытие. Сырье устойчиво к воздействию среды. В продаже широкий выбор цветов. Удобно резать на нужные фрагменты.
Дерево. Не столь популярный материал из-за подверженности гниению, порче насекомыми. Пожароопасен. Перед монтажом любые деревянные детали нуждаются в защитной обработке. Прочность в разы ниже, чем у профлиста. Из плюсов – низкая цена, красивый вид.
Оцинкованная сталь. Подходит для обшивки ворот. Покрыта защитным антикоррозийным составом. При крепеже нужно быть внимательным, чтобы не повредить защитный слой, иначе материал начнет ржаветь.
Сэндвич-панели. Материал практичен, моется. Установка простая. Обладает отличными тепло- и звукоизоляционными свойствами. Пожаробезопасен.

Для утепления рекомендуется брать плиты пенополистирола, минеральной ваты или пенопласта.

Пользователи также интересуются:

Как сделать откатные ворота
Из какого профиля сделать ворота

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

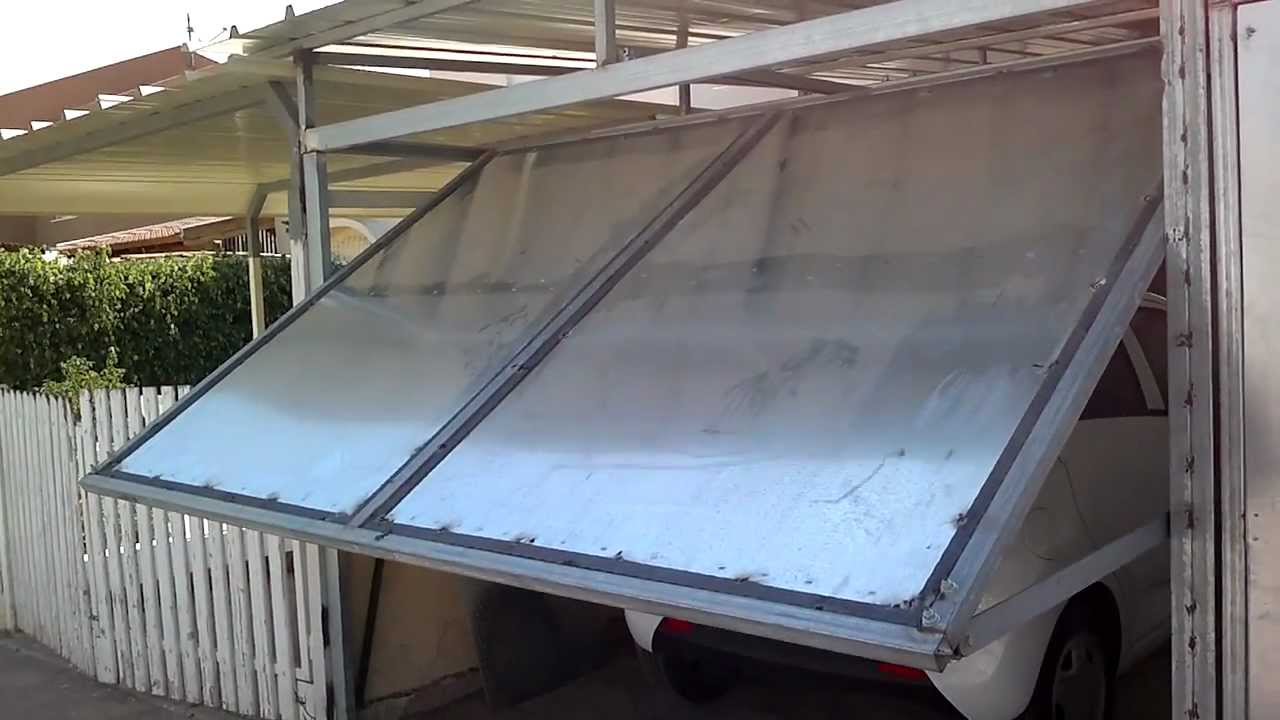

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

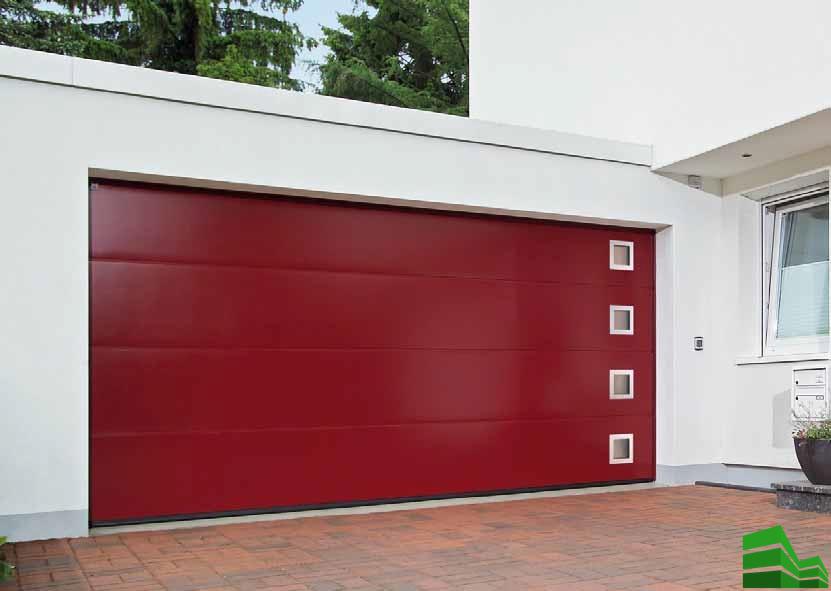

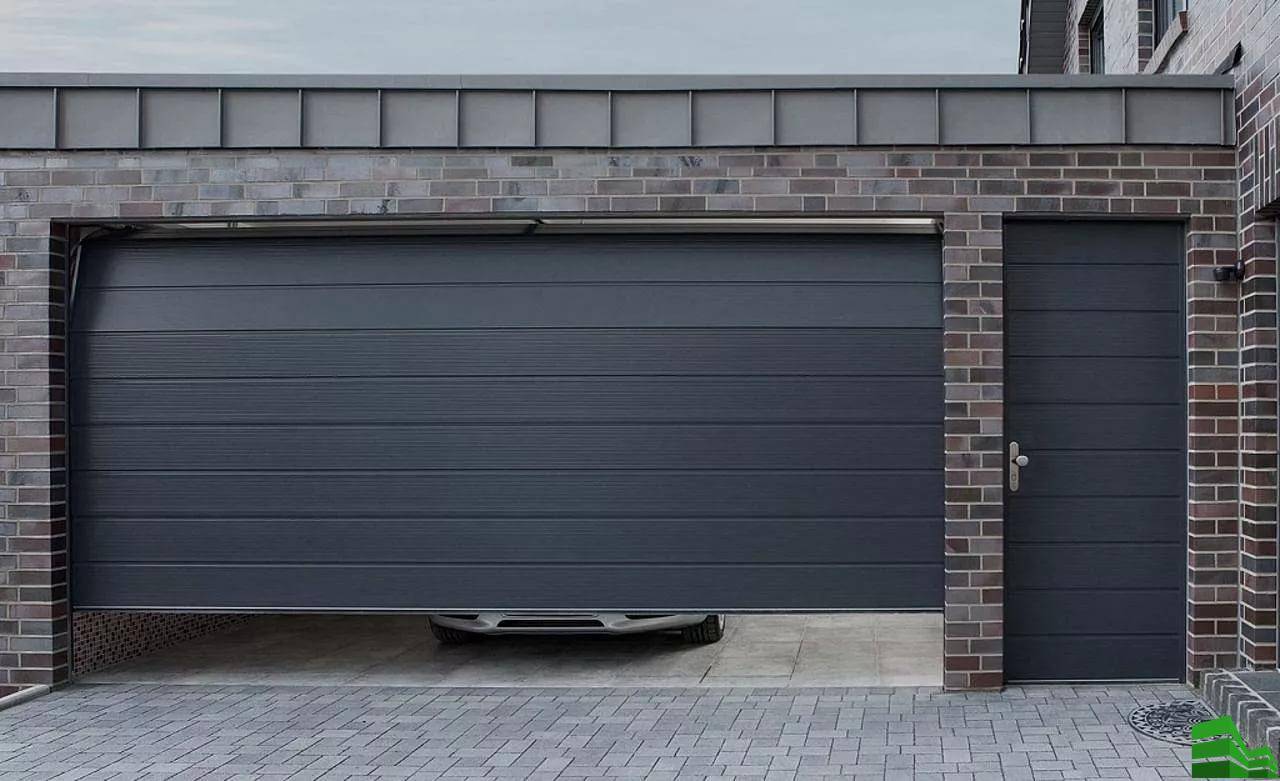

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
разнообразие внешних обрамлений;
легкость проведения монтажных работ;
надежность конструкции;
пожаробезопасность;
получение высокого уровня звуко- и теплоизоляции;
автоматическая блокировка системы при выходе механизмов из строя;
удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

О ценах и размерах

Вполне естественно, что подъемные ворота, если они не производятся своими силами, имеют стандартные размеры. Приведем таблицу размеров ворот от наиболее известных производителей:

Фирма -производитель	Габариты (ширина и высота), мм	Конструктивные особенности,дополнительные опции
«СИБАРС» (Омск, Россия)	2000х1800	Толщина «сэндвич-панели» 40-60 мм Возможность подключения дистанционного управления
«Zaiger» (Швейцария)	2100х1800	Предустановленная термоизоляция. Толщиной панели 53 мм.
«Alutech» (Белоруссия)	2700х2100	Присутствуют регулируемые кронштейны, позволяющие выставлять зазоры и улучшать герметичность.
«DoorHan» (Россия)	2000х1900	Автоматизация работы. Двухплоскостная регулировка кронштейнов с роликами
«КОРН» (Санкт-Петербург,Россия)	2500х2390	Возможность автоматического управления пружинами. Широкий спектр по цвету и текстуре.

Качество материалов, качество сборки, материалы, отделка и дополнительные опции — вот основные факторы, влияющие на цену. Выбор по этим показателям всегда остается за покупателем.

Приобретая защиту для вашего «железного коня», не следует забывать об эстетической составляющей покупки. Зачастую, гараж для авто располагается на фасаде здания, а это значит, что ворота его будут отражением вкуса хозяина, его состоятельности и, быть может, показателем уважения к своему автомобилю.

Не будем рассматривать варианты кустарного производства и поэтому назовем стартовую стоимость моделей, обладающих исключительно необходимыми опциями. Реальной ценой, достойной для рассмотрения, назовем 23000 -24000 рублей. От этой суммы начинаются ворота для гаражей подъемные омской фирмы «Сибарс». Далее цены идут по нарастающей — «DoorHan», «Zaiger», «КОРН» (Санкт-Петербург) и «Alutech» (Россия).

Озвученные цены не нужно принимать за строгие и окончательные. Процессы инфляции и усовершенствования самих моделей ворот стабильно вносят в них коррективы. При этом эксклюзивные модели ворот, выполненные под заказ, могут стоить намного дороже типовых проектов. Кстати, размеры здесь играют далеко не ведущую роль.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

Профнастил толщиной 0,7 мм для обшивки.
Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
Металлический уголок 40*40 мм, толщиной 4 мм.
2 пружины диаметром 30 мм.
2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
Стальной лист толщиной 4 мм.
Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

набор гаечных ключей;
шуруповерт;
электродрель;
молоток;
отвертка;
рулетка, уровень, маркер или карандаш;
болгарка;
сварочный аппарат.

Подготовка проема

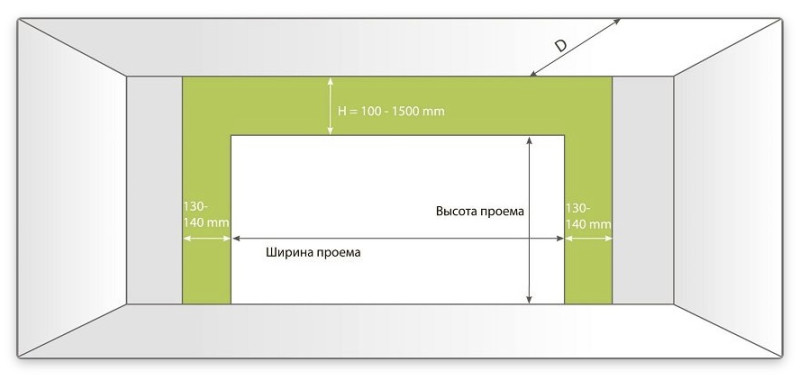

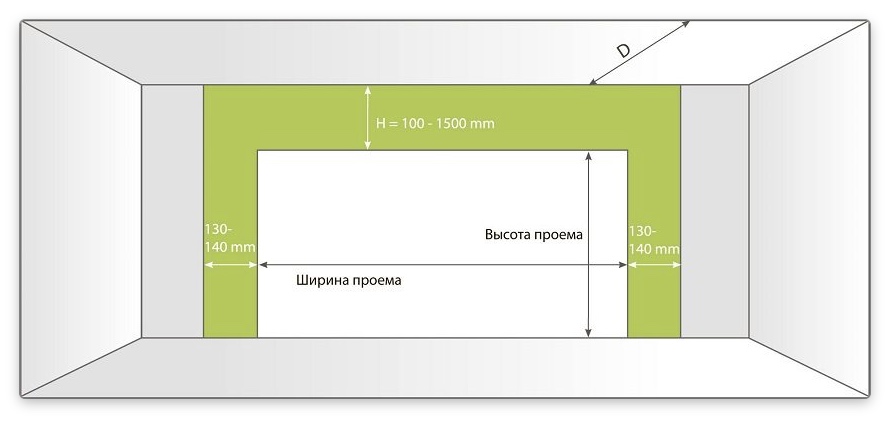

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

Наличие достаточного свободного пространства для крепежа направляющих.
Ровность стен как по вертикали, так и по горизонтали.
Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
Места стыков прихвачиваются сваркой.
Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
Для повышения жесткости рамки по углам допускается приварить косынки.
Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
Крепятся к опорным балкам болтами.
Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

Готовая рамка кладется на горизонтальную плоскость.
К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
Болтами фиксируется ручка для открывания полотна.
Створка выставляется в проеме. Проверяется крепление рычагов пружин.
Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

блок управления;
приемник сигнала;
пульт дистанционного управления.

Краткий порядок установки автоматики:

Створка проверяется на наличие зазоров.
По инструкции производителя выполняется сборка привода.
По центру потолка фиксируется направляющая балка.
В задней части балки крепятся кронштейны на дюбеля.
Монтируется привод.
Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
Прокладывается электрическая проводка.
Выполняется пробный запуск.

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Основные преимущества

Экономия полезного пространства. Неоспоримым преимуществом является то, что ворота секционного типа открываются, даже если места совсем немного. А также к секционным воротам возможно подъехать почти вплотную.
Взломостойкость. Взломостойкость секционных ворот очень высока: секции, армированные сталью, невероятно прочные. А также ворота снабжены мощным ригельным замком. В дополнение вы можете установить защелку внутри помещения, чтобы система открывалась исключительно изнутри. Особенно это подойдет для хозяев, у которых гараж размещен внутри дома.
Теплоизоляция. Система обладает эффективной теплоизоляцией, так что сравнить такие ворота можно с кирпичной кладкой. В гараже будет сохраняться определенный микроклимат, благодаря чему в холодное время года машина легко заведется, а в жаркий период уплотнитель не будет пересыхать.
Автоматика. Управлять работой ворот можно не выходя из машины.
Машина не повредится о створки. Если в вашей семье есть водитель-новичок, ему можно не опасаясь выезжать из гаража.
Звукоизоляция. Шум снаружи благодаря воротам будет практически неслышен: его уровень снизится до 21 дБ.
Ветроустойчивость. Система выдерживает ветер силой до 120 км/ч.
Надежность. Конструкция устойчива к коррозии, так как обработана специальными составами, а рабочий ресурс механизма составляет – от 15 до 17 лет.
Быстрый ремонт полотна. Если произойдет поломка, достаточно будет заменить одну панель, а не все полотно целиком.
Не требуют расчищения снега. Помимо массы вышеперечисленных преимуществ, вы не будете тратить время на расчищение сугробо

Принцип действия подъемных ворот

Основная часть конструкции – рама, выполненная из жесткого металла. Жесткость – обязательное условие, так как на раме будет держаться вся конструкция. Боковой профиль выполняет функцию направляющей, по нему будет двигаться механизм ворот. На большинство конструкций устанавливаются горизонтальные и вертикальные направляющие, хотя возможны и другие варианты.

Полотно ворот лучше делать из цельного куска металла. Если необходимы декоративные элементы, использование их допустимо. Если нужно, чтобы дверь гаража выглядела более «парадно», или сочеталась со стилем дома, то можно заказать элементы ковки и декоративные материалы. Но в украшении ворот стоит знать меру – они могут сильно утяжелить конструкцию.

Существует разновидность гаражных ворот – секционные ворота. В таком случае полотно не сплошное, а разделено на несколько составляющих – секций, соединенных между собой петлями. Такая дверь более герметична, но и более сложна в изготовлении.

Иногда вместо металлического полотна устанавливают и деревянное полотно, однако это считается не лучшим решением. Дерево сильно подвержено влиянию погодных факторов, к тому же конструкция получится достаточно тяжелой. В результате срок службы таких подъемных гаражных ворот сильно сократится. Стоит сказать, что и для взломщиков деревянное полотно препятствием не послужит.

Между листами металла рекомендуется поместить утеплитель. Некоторые мастера рекомендуют для этой цели использовать дерево, но стоит помнить о весе конструкции. К тому же если между листами попадет вода, а избежать этого возможности нет, дерево поразит грибок, что ухудшит его свойства. Тогда придется снимать дверь и заново ее переделывать, что займет немало времени – ремонт затянется на больший срок, чем изготовление нового гаражного полотна. Кроме того, дерево начнет разбивать раму, в результате чего ворота в гараж подъемные начнут перекашиваться и заедать.

Готовую створку устанавливают на профили. Передвижение осуществляется за счет пружин, роликов и рычагов. Дверь поднимается вверх по направляющим, поворачивается горизонтально и закрепляется. Чтобы облегчить подъем полотна в конструкцию добавляют компенсирующие пружины. Пружины растянуты, когда дверь закрыта, и постепенно сжимаются при подъеме.

Управлять дверью можно разными способами – вручную или установить электрический привод.

Разновидности подъемных ворот

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

безопасность функционирования;
простота эксплуатации;
максимальное удобство применения;
высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

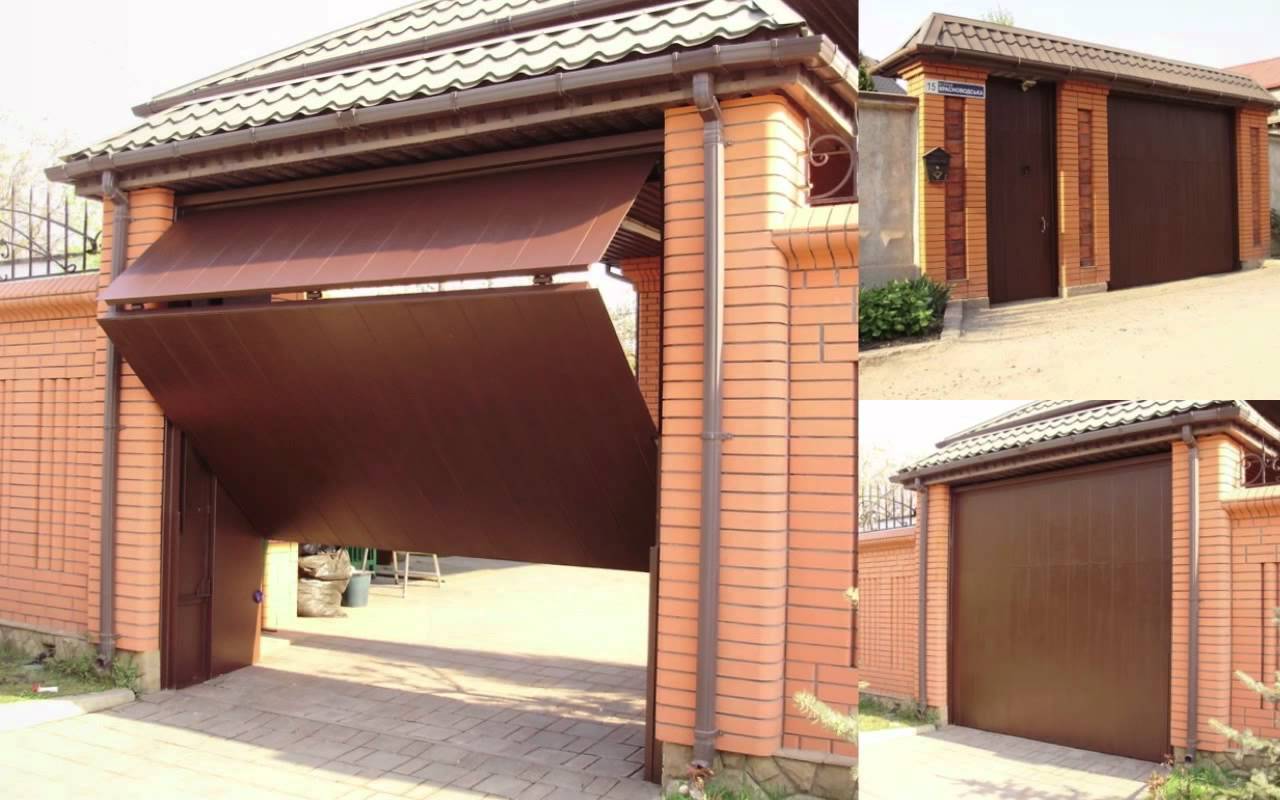

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.

Как самостоятельно сделать подъемные ворота в гараж?

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Подъемные ворота в гараж

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Средние размеры ворот для гаража

Минимальная ширина – 2,25 метра;
Рекомендуемая – 2,5 метра;
Для джипа или микроавтобуса — минимальная ширина – 2,8 метра;

Для двух автомобилей рекомендуется ширина не менее 4,8 метра;
Минимальная высота любых гаражных ворот – 2 метра.

Для мотоцикла — минимальная ширина ворот – 1,8 метра;

Конструкция гаражных ворот также оказывает серьезное влияние на их размеры, так как гораздо выгоднее и удобнее использовать типовые элементы, даже если изготавливаешь ворота собственными руками. В случае заказа готовых ворот нестандартных размеров фирме-производителю, цена значительно вырастет, по сравнению с типовыми. Различают несколько типов гаражных ворот:

Распашные (самые простые);
Откатные (наиболее часто применяются для промышленных гаражей, так как могут достигать очень больших размеров);
Подъемные.

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

деревянные бруски высокой прочности;
металлические штыри хорошего качества;
уголки;
кронштейны;
жесткие пружины;
металлические прутки;
декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

https://www.youtube.com/watch?v=JjQMFMlJtw0

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

https://www.youtube.com/watch?v=RO8RB-WGPpU

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Подъёмные ворота для гаража: стоит или нет устанавливать?
