Секционные ворота для гаража

Монтаж секционных ворот в гараже — все тонкости установки

Высокий монтаж, либо низкий, оба они проводятся с соблюдением ряда важных правил.

Температура воздуха должна находиться в пределах от + 60 и до -40 снаружи и, не менее 20 градусов мороза внутри помещения.
Влажность воздуха должна составлять 20-90%.
Нельзя заменять штатные позиции на те, которые не относятся к данному типу конструкций

Это поможет избежать внезапной поломки системы, травмирования людей.
Чтобы устранять копящийся конденсат, в нижней части конструкции ставят специальные отводы.
Важно организовать достаточную вентиляцию, чтобы противостоять коррозии. Достаточно будет провести отверстия на верхней части проема с толщиной около двух сантиметров.

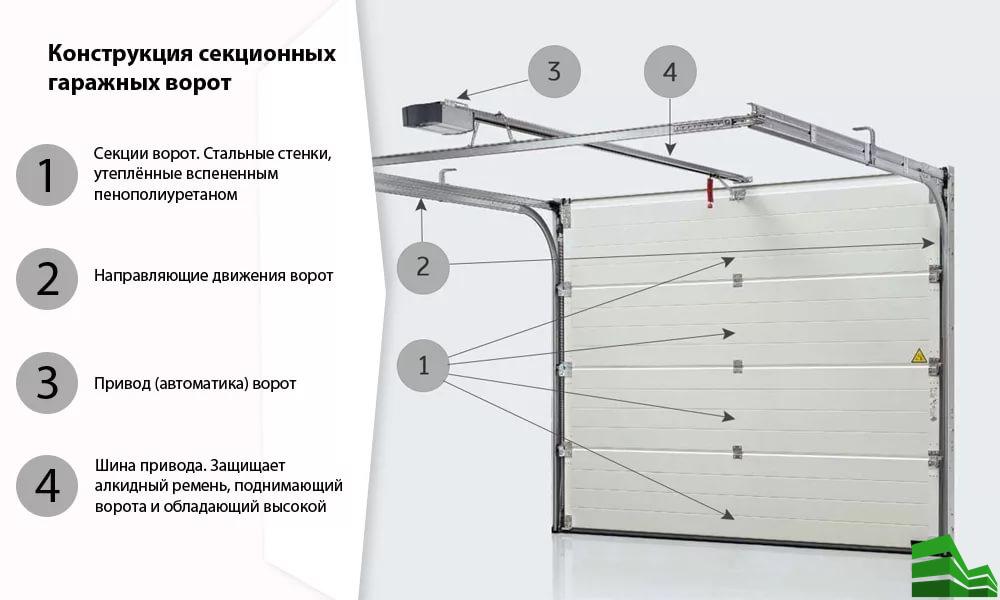

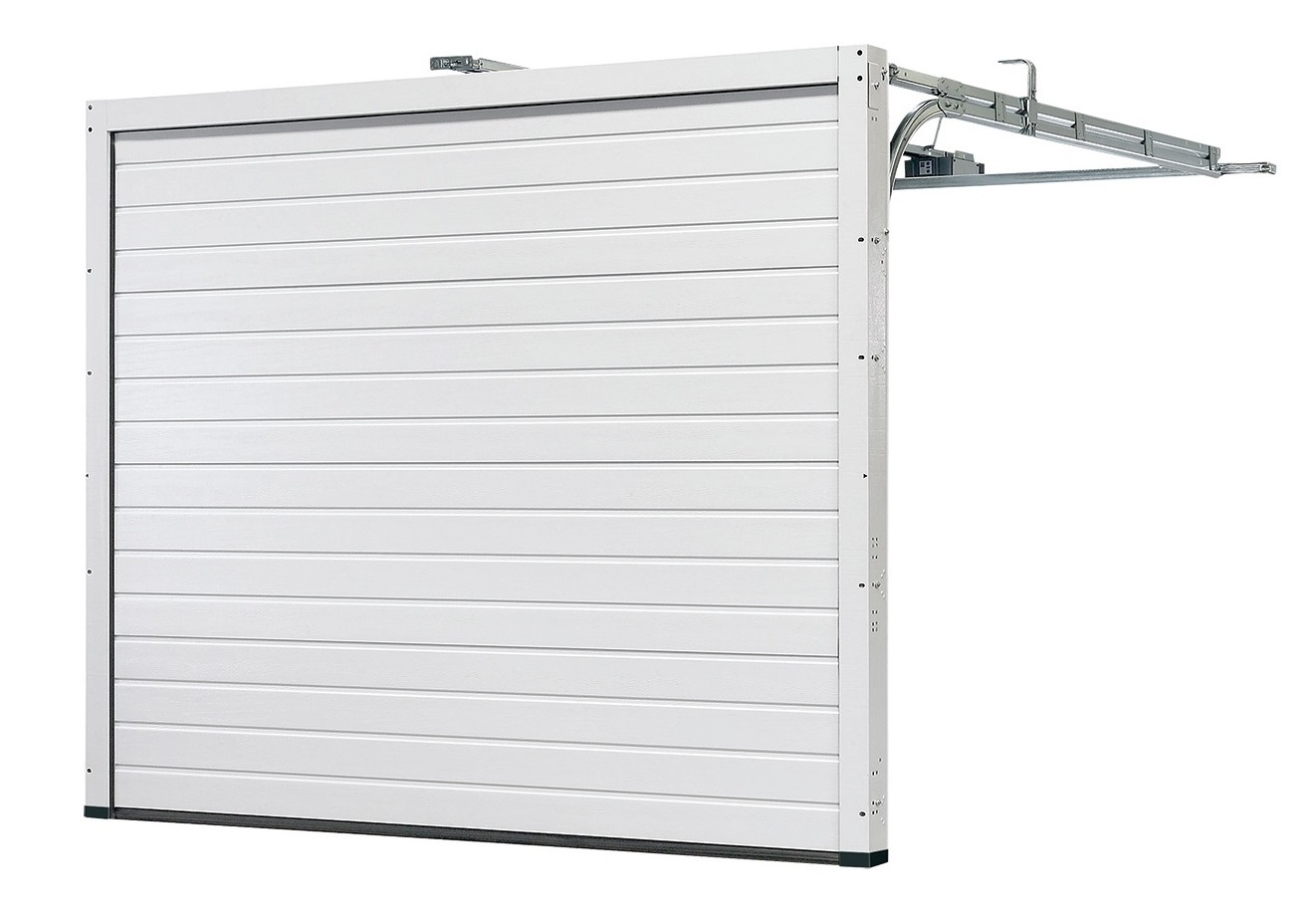

Устройство и принцип действия

Секционные ворота состоят из нескольких элементов:

направляющих;
электрического привода;
модулей;
пружинного механизма;
полотна;
секций.

Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.

Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.

Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.

Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.

Кроме вышеперечисленного, такие конструкции оснащают:

замками;
торсионной системой;
механизмами обеспечения безопасности;
ручками;
засовами;
крючками.

Движение системы происходит таким образом:

во время открывания полотно поднимает по вертикально направленным рельсам;
после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

Профнастил толщиной 0,7 мм для обшивки.
Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
Металлический уголок 40*40 мм, толщиной 4 мм.
2 пружины диаметром 30 мм.
2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
Стальной лист толщиной 4 мм.
Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

набор гаечных ключей;
шуруповерт;
электродрель;
молоток;
отвертка;
рулетка, уровень, маркер или карандаш;
болгарка;
сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

Наличие достаточного свободного пространства для крепежа направляющих.
Ровность стен как по вертикали, так и по горизонтали.
Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
Места стыков прихвачиваются сваркой.
Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
Для повышения жесткости рамки по углам допускается приварить косынки.
Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
Крепятся к опорным балкам болтами.
Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

Готовая рамка кладется на горизонтальную плоскость.
К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
Болтами фиксируется ручка для открывания полотна.
Створка выставляется в проеме. Проверяется крепление рычагов пружин.
Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

блок управления;
приемник сигнала;
пульт дистанционного управления.

Краткий порядок установки автоматики:

Створка проверяется на наличие зазоров.
По инструкции производителя выполняется сборка привода.
По центру потолка фиксируется направляющая балка.
В задней части балки крепятся кронштейны на дюбеля.
Монтируется привод.
Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
Прокладывается электрическая проводка.
Выполняется пробный запуск.

Выбор материала для ворот

Конструкция состоит из сендвич-панелей промышленного изготовления. Такие панели – это два слоя оцинкованного железа или стали с прослойкой из минеральной ваты или полистирола внутри.

Ширина панелей составляет: 610, 500 или 385 миллиметров. Они бывают утепленными или «холодными»; толщина панели без утепления – 20 миллиметров, утепленной — 35-40 миллиметров. Толщина металла для такой конструкции начинается с 0,6 миллиметра, следует выбирать более прочные конструкции. Полотна обрабатываются грунтовкой и окрашиваются в разные цвета. Это позволяет отлично вписать необходимую постройку в комплекс расположенных рядом зданий.

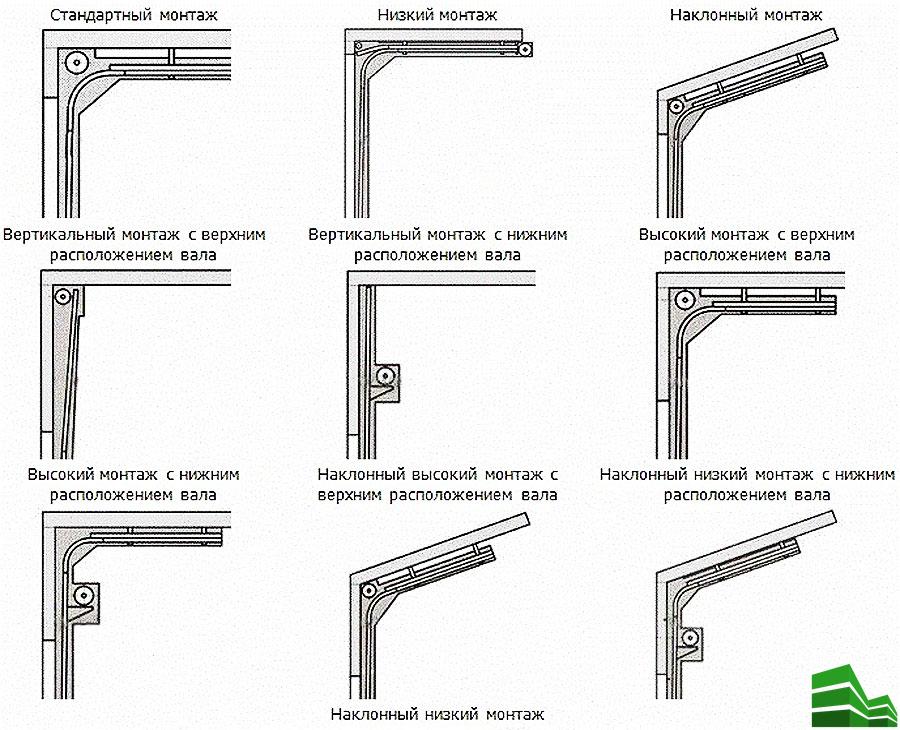

Типы подъема

Как же выбрать тип? Он зависит от высоты притолоки. Стандартный тип подъема является самым бюджетным и монтируется при высоте притолоки 35-60 сантиметров. Пониженный тип используется, когда высота притолоки от 15-35 сантиметров. В этом случае проем открытого гаража несколько перекрывает последняя секция ворот. При таком подъеме барабан может крепиться сзади или спереди, используется стандартный торсионный механизм.

Высокий тип используется, когда высота притолоки больше 60 сантиметров. В этом случае стоимость ворот увеличивается, поскольку используются более крупные пружины и барабан, усложняется монтаж. Наклонный тип. В этом случае потолок ниже в передней части гаража, и повышается к задней стенке.

При такой особенности гаража лучше выбрать другой тип ворот, поскольку никто не гарантирует стабильную работу конструкции. Вертикальный подъем. Он дороже стандартного и ставится, если изделия в сборе не весят более 1 тонны. Пружина может устанавливаться вверху или внизу гаражного проема.

В конструкции, для подъема полотна, используется сила натяжения пружин. Есть варианты с пружинами растяжения, которые устанавливаются в боковых стойках, они растягиваются при поднимании ворот. Другой механизм — торсионные пружины, которые находятся вверху конструкции. Этот вид более сложный, но надежнее и долговечнее первого варианта. Способов подъема ворот два: механический и автоматический.

Механизированный

Конструкция с механическим приводом значительно дешевле автоматической; удобные ручки для закрывания ворот расположены внутри и снаружи гаража. Ручные секционные ворота, при минимуме инженерных знаний, можно установить самостоятельно. Периметр такого изделия оборудуется уплотнителем из резины, обеспечивающим герметизацию конструкции. Недостатком является необходимость вручную открывать их при морозе и непогоде.

Автоматический

Для работы секционных ворот используется потолочный или навальный привод. Навальный привод можно наблюдать обычно в складских помещениях, на промышленных предприятиях, в гаражах большой площади. Ему необходимо много места для размещения и большее количество энергии.

Автоматический привод способен работать при помощи: смартфона, пульта, брелока, настенных выключателей и кнопок, компьютера и кодового замка. Автоматика предполагает возможность управления системой, не выходя из машины. Сегодня есть возможность выбрать бюджетный вариант оборудования, не потеряв в качестве.

ВАРИАНТЫ БАЛАНСИРОВОЧНОГО МЕХАНИЗМА

Балансировочный (уравнавешивающий) механизм — неотъемлемая часть конструкции секционных ворот.Благодаря ему ворота любых размеров можно открыть и закрыть вручную, не прилагая больших усилий.

Существует несколько видов уравновешивающих механизмов, но в промышленных масштабах применяется всего два: с пружинами растяжения и с пружинами кручения. Они выполняют одну и ту же функцию — компенсируют вес полотна ворот, но делают это по-разному.

Механизм с пружинами растяжения располагается вертикально по краям проема ворот или горизонтально под потолком, вдоль направляющих. Как правило, он состоит из двух независимых друг от друга механизмов, каждый из которых за счет предварительного натяжения пружин стремится поднять свой край полотна ворот. Один механизм тянет полотно вверх, прилагая усилие с левой стороны ворот, а второй — с правой.

Поскольку механизмы работают независимо друг от друга, их усилие всегда не одинаковое. Из-за этого полотно ворот двигается с некоторым перекосом, что затрудняет ход и снижает ресурс некоторых элементов конструкции. Особенно страдают от этого ролики, при помощи которых полотно ворот перемещается под потолок при открывании.

Еще один минус механизма с пружинами растяжения — относительно низкий ресурс пружин. Пружины при работе на растяжение подвергаются усталостному износу, проще говоря — растягиваются и теряют заданное усилие. Вследствие этого, полотно ворот не фиксируется в открытом положении, а всегда стремится вниз. Конечно, эти механизмы поддаются регулировке усилия пружин. Но нужно делать это достаточно часто, не реже чем каждые полгода.

Есть и плюсы этого механизма. Ворота с пружинами растяжения можно установить на проем с очень низкой притолокой — от 100 мм. Второй плюс — цена ворот ниже на две-три тысячи, относительно таких же ворот, но с пружинами кручения.

Максимальный расчетный ресурс уравновешивающего механизма редко превышает 10 тысяч циклов открывания/закрывания ворот.

Механизм с пружинами кручения обычно располагается над проемом. Он состоит из одной или двух пружин кручения (в редких случаях бывает 3, 4 и более пружин). Особенность механизма в том, что пружина/пружины передают крутящий момент на общий вал, расположенный над проемом. По краям к валу жестко крепятся барабаны для намотки тросов. Тросы одним концом крепятся к барабанам, а другим — к нижней панели ворот. Взвод пружин кручения обеспечивает крутящий момент, достаточный для уравновешивания полотна ворот в любой точке движения. При чем, усилие от уравновешивающего механизма на полотно передается одинаковое с двух сторон. Поэтому полотно ворот при перемещении не перекашивает. Эксплуатация ворот проходит в комфортном режиме, а износ движущихся элементов происходит планомерно.

Рабочий ресурс закладывается при изготовлении ворот. Он может быть от 10 до 50 тысяч циклов открывания/закрывания ворот. Таким механизмом обязательно оснащаются ворота промышленного назначения.

Есть и минусы. Во-первых, минимальный размер притолоки: 170 мм — для ворот без автоматики и 240 мм — для ворот с электроприводом. Во вторых — цена. Ворота с пружинами кручения стоят на две-три тысячи рублей дороже, чем аналогичные ворота с пружинами растяжения.

Как выбрать размеры ворот?

Замерьте габариты проема и закажите наиболее подходящее полотно. Обычно ворота изготавливаются индивидуально для каждого клиента, шаг по ширине и высоте минимум 5 мм.

Максимальные стандартные размеры ворот, оснащенных пружинами растяжения — 3,5 х 3,085 м. Для ворот с торсионными пружинами этот показатель составляет 6 х 3,085 м. Некоторые производители на заказ изготавливают полотно шириной только до 5 метров.

Чтобы конструкция была изготовлена и установлена без ошибок, важно соблюдать ряд требований:

стена вокруг проема должна находиться в одной плоскости без смещений;
проем, в котором будут установлены ворота, не рекомендуется делать длиной более пяти метров;
высота проема выбирается индивидуально, с учетом высоты автомобиля или личных предпочтений владельца;
для установки направляющих профилей требуется расстояние 120 мм. Замер стены при этом ведется от края проема;
рекомендуемое расстояние от края проема до потолка – 210 мм. Это расстояние может быть уменьшено до 100 мм, но стоимость ворот в этом случае возрастет.

А ЧТО БУДЕТ, ЕСЛИ ВОРОТА СЛОМАЮТСЯ?

Секционные гаражные ворота — технически сложный механизм. Они состоят из сотен взаимосвязанных деталей. Элементы конструкции ворот подвергаются как статическим, так и динамическим нагрузкам. Поэтому, рекомендуется периодически проводить технический осмотр и сервисное обслуживание ворот.

Но что будет, если ворота все-таки выйдут из строя? Например, если полотно ворот случайно повредит автомобиль?

В такой ситуации понадобится произвести замену вышедших из строя элементов. В нашем случае точно придется заменить поврежденные сэндвич-панели и возможно понадобится заменить некоторые кронштейны, петли, ролики и т.д.

Дело в том, что некоторые производители секционных ворот не предлагают комплектующие в свободной продаже. Только под заказ через официального дилера. На практике это значит, что срок поставки от двух недель до двух месяцев, а цена часто сопоставима с покупкой новых ворот.

Поэтому, перед покупкой секционных ворот той или иной марки стоит проверить, есть ли комплектующие для этих ворот в свободной продаже и какой срок поставки. Для этого открываем поисковик и вводим запросы: «комплектующие для секционных ворот ХХХ», «ремонт секционных ворот ХХХ». Если становится очевидно, что при поломке купленных ворот никаких проблем с ремонтом не ожидается, то это шаг к покупке. В противном случае стоит задуматься и принять осознанное решение.

Преимущества и недостатки

Недостатки гаражных секционных ворот сходу назовет любой автовладелец. Происходит это потому, что их немного, и они сразу «бросаются в глаза»:

Высокая стоимость качественной конструкции.
Необходимость технического обслуживания и соблюдение правил ухода и эксплуатации.

Несомненных достоинств значительно больше, их стоит внимательно рассмотреть, определяясь с выбором:

Изделия экономят пространство снаружи и внутри помещения, при открывании они «уходят» под потолок.
Такая конструкция отлично сохраняет тепло и обеспечивает звукоизоляцию.
Они отлично защищены от взлома, в помещение очень сложно проникнуть злоумышленникам.
Легко заменить пришедшие в негодность отдельные секции.

Хорошим бонусом, на который следует обратить внимание, является то, что конструкцию можно заказать под любую форму гаражного проема, она может органично вписаться в дизайн дачного участка или собственного жилого комплекса

Текстура и оттенки

Расцветка ворот может имитировать рисунок натуральной древесины или быть любой другой, согласно каталогу RAL, но на нанесение декоративного покрытия производителем требуется дополнительное время. Если же сроки поджимают, то без надбавки к цене можно приобрести полотно, окрашенное в один из стандартных цветов, которые предлагают производители: белый, красный, серебристый, антрацитовый, оттенок слоновой кости и т.д.

Карта выбора оттенка внешней и внутренней стороны полотна

Структура поверхности секций на выбор – либо гладкая, либо с имитацией дерева (с тиснением).

Полотно производится в пяти различных дизайнерских решениях, а именно:

S-гофр;
М-гофр;
L-гофр;
с рельефом «филенка» и «микроволна».

Типы поверхности панелей

Из такого многообразия несложно выбрать максимально подходящий под стиль здания дизайн.

Рулонные ворота

Тут используется принцип роллет. Полотно ворот состоит из тонких створок, конструкция достаточно гибкая, потому легко наматывается на вал, расположенный вверху проема и прикрытый коробом. Само полотно выполняют из алюминия или стали, в зависимости от требований используется разный роллетный профиль. Для отапливаемых гаражей используют пенозаполненный профиль, для тех, что выходят на улицу, — экструдированный профиль, который хорошо переносит механические воздействия, лучше сопротивляется взлому и более устойчив к негативным факторам окружающей среды. Сталь прочнее алюминия, лучше переносит механические и погодные воздействия, но и стоит дороже. Если в гараже хранится дорогой автомобиль, то можно заказать ворота из бронированной стали. Однако это все не означает, что алюминий плох – он также отлично справляется со своими задачами.

Рулонные ворота могут быть теплыми и холодными. Теплые изготавливаются из сендвич-панелей, холодные могут иметь вентиляционные или смотровые вставки.

Полотно поднимается вверх по направляющим, расположенным по обе стороны проема. Вал, на который наматывается полотно, прикрывается защитным коробом. Если ворота небольшие, то можно использовать ручное управления, в противном случае проще оснастить систему автоматикой.

В зависимости от необходимости ворота можно оснастить сигнализацией, устройством дистанционного управления, дополнительным запирающим устройством.

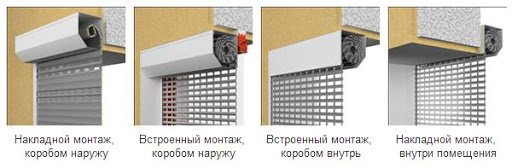

В зависимости от типа монтажа рулонные ворота бывают:

накладные (наружные) – защитный короб устанавливается над воротами с внешней или внутренней стороны

Это наиболее простой в плане монтажа вариант, потому и используется чаще всего;

встроенные – защитный короб устанавливается в верхней части внутри проема, что важно при необходимости сохранить внешний вид фасада. Дополнительный бонус – защита всех внутренних элементов от осадков

Минус – крадется высота проема, а для некоторых гаражей это критический минус;

Плюсы роллетных ворот:

занимают действительно мало места, меньше других подъемных конструкций;
отличный внешний вид, разнообразие цветов и фактур, есть возможность выполнить полотно под дерево;
доступная цена;
невысокий вес, потому не будет создаваться дополнительная нагрузка на стены и перекрытия;
практичность и бесперебойность работы. При условии грамотного монтажа проблемы с наледью и заклиниванием отсутствуют в принципе;
надежность и долговечность;
высокая скорость монтажа, его относительная простота;
роллетные ворота быстро открываются и закрываются, а при наличии автоматики сделать это еще проще и быстрее.

Минусы:

не самые высокие показатели теплоизоляции среди подъемных ворот, они держат тепло хуже, чем аналоги;
не самый высокий уровень безопасности. Лучше оснастить ворота охранной сигнализацией, или ставить их на охраняемой территории. В противном случае присмотритесь к секционным воротам с защитой от взлома;
ограниченные возможности дизайна. Да, выбрать есть из чего, но это только цвет и фактура – такого разнообразия, как, например, для секционных ворот вы не увидите;
нет возможности установить калитку в ворота.

Этапы установки секционных ворот

Монтажные работы по установке воротной системы, проводятся в строгой очередности. Конкретные этапы установлены инструкцией к оборудованию. Каждый из этапов должен проводиться максимально точно, с соблюдением всех параметров, чтобы система служила долго, без необходимости проведения ремонтных работ.

Крепление направляющих

Направляющие или рельсы, по которым будет осуществляться в первую очередь. Чтобы правильным образом определить вертикаль проема, нужно при помощи карандаша разметить будущее расположение профилей.

Когда будущая конструкция отличается большими размерами, каркас придется собирать, разложив его по полу. Стандартные параметры позволяют проводить поэтапный сбор.

Нижнюю панель ставят к проему, таким образом, чтобы она зашла своим сторонами за стену с одинаковым расстоянием.
Профили, стоящие вертикально, примеряют к панели, затем крепят к ней при помощи болтов прямо к стене.
Важно оставить примерно три сантиметра между краями профиля и панели, чтобы обеспечить нормальное передвижение створки.
Угловые стойки крепят саморезами на верхней части проема.
Нижние рельсы вставляют и фиксируют следующими.
Горизонтальные направляющие фиксируют перпендикулярно к вертикальным.
Стыки скрепляют соединительными пластинами, оснащенными болтами.
В последнюю очередь ставят профили, они должны плотно прилегать к стенам, что обеспечивается наличием особых уплотнителей.

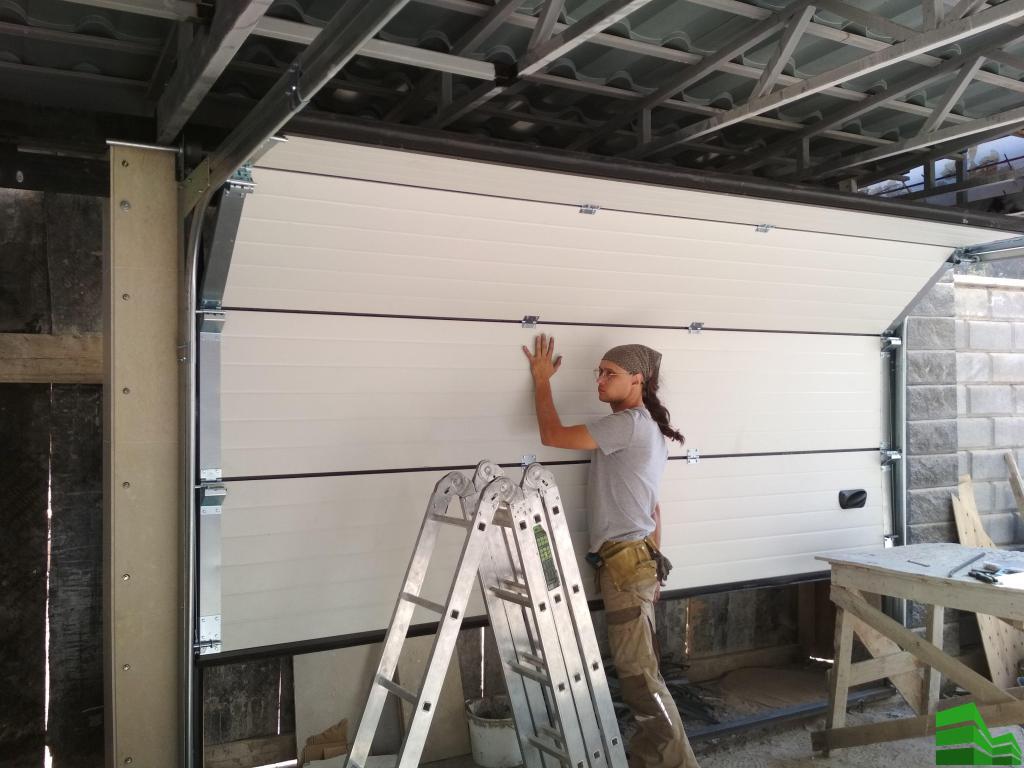

Сборка секций полотна

После закрепления несущих элементов, проводится процесс сборки полотна. Каждый из секций должна быть закреплена с помощью петель, процесс монтажа начинается с нижней части.

Если панели не имеют предварительно просверленных отверстий, их создают собственными руками. Диаметр последних должен равняться 4 мм, с глубиной около 30 мм. Полотно скрепляют при помощи саморезов, к нижней половине фиксируют ролики, после вставляют в рельсы.

Верхнюю панель необходимо прижать к нащельнику, далее необходимо выровнять всю систему по направляющим кронштейнам. После того, как будет досконально соблюдена инструкция по установке, ворота станут на свое место.

Установка механизмов

Секционные ворот, после закрепления механизма, предполагают установку рабочих механизмов.

Процесс проходит таким образом:

выставляется торсионная система на концевых опорных кронштейнах;
монтируется пружинный механизм, прямо над проемом посередине. Его разводят и крепят основной вал;
после взведения, пружины фиксируют при помощи болтов;
натяжение тросов регулируют кронштейнами, они не должны провисать, цепляться за створки;
после ставится ограничитель хода:
в заключении производится монтаж электрического привода.

Крепление аксессуаров и проверка хода

Секционные конструкции, оснащенные калиткой или без неё, после завершения основных работ, оснащаются аксессуарами. Это могут быть замки, петли, защелки, ручки, засовы.

Их прикручивание проводится плотным образом, чтобы, во время эксплуатации избежать расшатывания механизмов. На завершающем этапе проводят проверку качества установки: ворота нужно ручным образом закрыть и открыть, проверить ход полотна. Во время движения не должно быть слышно скрипа, стука, иных посторонних звуков. Панели должны двигаться свободно, не цепляясь за рельсы, идти легко и тихо.

Фурнитура

Например, в стандартную базовую комплектацию ворот «Алютех Классик» входит высококачественная фурнитура из нержавеющей стали. Нержавеющие роликовые кронштейны и промежуточные петли поставляются без надбавки к общей стоимости ворот

Особенно важно обращать внимание на материал изготовления фурнитуры тем, кто планирует устанавливать ворота в климате с высокой влажностью. Сочетание воздушных потоков и высокой влажности приводит к быстрому появлению коррозии, это не только портит внешний вид конструкции, но и может стать причиной сокращения срока ее эксплуатации, быстрого выхода из строя

Если ролики оснащаются шариковыми подшипниками качения, это гарантирует долгий срок службы и низкий уровень шума при движении ворот. Если ворота не укомплектованы подшипниками качения, при подъеме и опускании ворота будут издавать неприятный шум.

Ролик секционных ворот

Новейшая разработка «Алютех» – тросы с полимерной сердцевиной. Диаметры тросов: 3, 4, 5 мм. Сердцевина обеспечивает дополнительную износоустойчивость благодаря гибкости. Срок службы ворот значительно увеличивается. Если масса воротного полотна более 450 кг или ворота будут эксплуатироваться в повышенной влажности, то стоит отдать предпочтение тросам из нержавеющей стали.

Жителям регионов с жарким климатом и/или высокими ветровыми нагрузками стоит обратить внимание на такой элемент ворот, как усиливающие профили. Горизонтально закрепленные на секциях профили существенно снижают риск деформаций полотна, добавляя воротам жесткость и максимальную устойчивость

Комплект усиливающих профилей

В ЧЕМ ОТЛИЧИЕ СЭНДВИЧ-ПАНЕЛЕЙ

На мировом рынке ворот и в России в частности широко распространены два конструктивно-отличающихся вида сэндвич-панелей: с завальцовкой внешнего и внутреннего листа стали и с терморазрывом.

Сэндвич-панели с завальцовкой внешнего и внутреннего стальных листов могут показаться более совершенным продуктом. При прочих равных условиях они несколько жестче панелей с терморазрывом. Но завальцованные края сэндвич-панелей являются прямым мостиком холода. Этот недостаток проявляется зимой и в межсезонье. В краевые зонах сэндвич-панелей сначала выпадает конденсат, затем образуется иней или наледь. Уплотнительные резинки между панелями обмерзают, теряют упругость и перестают обеспечивать герметичность в стыках. Тем самым проблема усугубляется — краевые зоны еще больше промерзают, появляются сквозняки, в гараже становится холоднее.

Такие панели можно беспроблемно использовать в регионах с теплым климатом, где столбик термометра редко опускается ниже нуля. В Западной Европе, например. Но если климат суровый, такой как почти по всей России, то использование панелей с завальцовкой сомнительно. Разве, что при установке ворот в холодный гараж, чтобы не было перепада температур в зимнее время года и не проявлялась проблема с обмерзанием краевых зон сэндвич-панелей.

Сэндвич-панели с терморазрывом не имеют мостиков холода. Их разработали для эксплуатации в регионах с холодным климатом, где зимой преобладают отрицательные температуры. Эти панели считаются энергоэффективными и именно их рекомендуют использовать в России согласно ГОСТ 31174-2017 (п. 5.1.9):

5.1.9 В зависимости от климатического района эксплуатации и выполнения требований 5.1.8 конструкции воротных систем для отапливаемых помещений рекомендуется выполнять на основе металлических трехслойных панелей с терморазрывом. Для формирования узлов примыкания полотен ворот к основному проему и полу рекомендуется применять окантовочные профили из комбинированных алюминиевых профилей, стальные листы с перфорацией, полимерные материалы (с армированием и без него), многокамерные уплотнители из термопласта или ПВХ-материала по периметру полотна, дополнительные внешние контуры уплотнения, а также другие конструктивные элементы, влияющие на теплотехнические характеристики ворот в целом (см. приложение Д).

Однако, в конкурентной среде бытует мнение, что сэндвич-панели с терморазрывом подвержены расслоению. И отчасти это действительно так. Каждый производитель изготавливает сэндвич-панели с терморазрывом по-своему. В России можно встретить два варианта сэндвич-панелей с терморазрывом.

Из схемы видно, что сэндвич-панели с терморазрывом бывают разные. В зависимости от геометрических особенностей конструкции, панели могут быть подверженными расслоению, а могут быть и не подверженные. Это сильно зависит от геометрических характеристик панелей. Если сопряжение двух панелей происходит в виде конуса, то расслоению быть. А если панели сопрягаются под прямым углом, то для расслоения нет причин.

Однако стоит отметить, что даже подверженные расслоению сэндвич-панели могут прослужить десятилетия и не изменить свою геометрию. Практика показывает, что расслоение панелей чаще всего происходит у ворот темных цветов, установленными на солнечной стороне сооружения.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

~~секционные ворота~~

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Ворота секционные для гаража
