Правила монтажа
Высота трубы в зависимости от типа кровли
Перед тем как начать установку дефлектора, рекомендуется изучить правила и нормы СНиПа
Особое внимание должно уделяться высоте трубы вентиляции и колпака. Предварительно нужно сделать чертеж, чтобы все расчеты были произведены грамотно
Размеры должны быть следующими:
- 500 мм над коньком крыши, при этом воздуховод должен быть удален на 1,5 метра от верха кровли;
- если расстояние от вентиляционного канала до парапета составляет 1,5 и выше метра, установка должна быть наравне с коньком;
- когда труба удалена на расстояние более трех метров, устройство ставится вблизи линии отклонения под углом 10 градусов от конька вниз.
Если крыша плоская, дефлектор устанавливается на высоте от 50 см.
Перед тем как монтировать вентиляционную шахту рядом с дымовой трубой, нужно правильно рассчитать одинаковую высоту всех воздуховодов. Если не учесть это требование, дым и продукты сгорания будут попадать в дом.
Существует несколько нюансов по установке, которые нужно принять во внимание:
- Нельзя монтировать устройство в аэродинамической области соседних зданий.
- Дефлектор должен быть установлен в области свободного обдува. Лучше всего, если колпак будет самой высокой точкой на крыше.
Достоинства и недостатки
Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:
- надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
- значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
- предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
- возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.
Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.
Варианты газоходов для загородного дома
Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:
- трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
- канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
- керамические утепленные системы типа Schiedel;
- кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
- то же, с внутренним полимерным рукавом типа FuranFlex.
Устройство трехслойного сэндвича для дымоудаления
Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:
- Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
- Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
- Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
- По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.
Обычная железная труба, утепленная негорючей каолиновой ватой
Рекомендации по выбору
Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:
- Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
- Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
- Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.
Вариант газохода с керамической вставкой
Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.
Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:
Дымоход твердотопливного котла
Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.
Твердотопливным котлам подойдут такие типы дымоходов:
- нержавейка трехслойная (сэндвич);
- одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
- керамика.
Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой
Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.
Изготовление дефлектора Григоровича своими руками
Материалы
Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:
- Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
- Металлические заклепки или болты.
- Бумага или плотный картон для создания чертежа будущего изделия.
- Ножницы для резки по металлу.
- Дрель и сверла по металлу.
- Заклепочник.
Этапы создания
Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:
- Высота конструкции должна составлять примерно от 1, 7 диаметра.
- Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
- Ширина диффузора должна быть примерно 1, 3 диаметра.
После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:
Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.
С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.
Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.
Монтаж классического дефлектора
Дефлектор на вытяжную трубу устанавливается довольно просто. Монтаж этого устройства может выполнить каждый человек, не обладающий специальными строительными знаниями. Однако стоит внимательно изучить этапы этого мероприятия.
Вначале необходимо подготовить нужные инструменты и материалы для установки дефлектора:
- само приспособление;
- инструменты для фиксации болтов (шуруповёрт или отвёртка);
Сама установка выполняется очень просто:
- На устье дымохода при помощи болтов фиксируется нижняя часть приспособления.
- С помощью хомутов к нижней части присоединяется верхняя часть (диффузор).
- В конце необходимо смонтировать защитный козырёк. Фиксация козырька выполняется на кронштейны.
Дефлектор – полезное приспособление, которое оказывает влияние на тягу в дымоходе и работу отопительной системы
Установить его несложно, но важно правильно выбрать модель и размеры приспособления
Принцип работы
Классический дефлектор состоит из нескольких деталей:
- цилиндр
- диффузор
- зонт, который защищает дымоход от проникновения мусора и осадков
- кольцевые отбои, которые монтируются в нижней части устройства и вокруг него
Устройство устанавливается на дымовой трубе, что позволяет ему создать препятствие воздушному потоку. Таким образом, ветер разбивается на огромное количество мелких воздушных потоков, которые имеют очень низкую интенсивность. Это необходимо для того, чтобы ветряной поток захватил дым, который выходит из дымового канала, что позволяет увеличить тягу. Кроме этого, дефлектор не позволяет ударному газу, выходящему из трубы, попасть обратно.
Также, дефлектор может служить вентиляционной турбиной, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать вентиляционный дефлектор своими руками.
Как ставить дефлектор
Ставить на трубу дефлектор возможно, только если дымоход выполнен точно по правилам СНиП 41-01-2003, поз. 1 на рис. ниже. Весьма желательно, чтобы труба, на которую будет установлен дефлектор, располагалась на подветренном относительно направления господствующих ветров скате крыши. Для справки: подветренный значит противоположный направлению, откуда ветер дует.
Правильное расположение дымовой трубы и крепление дефлектора к кирпичной трубе
Крепить дефлектор к выдре (верхнему расширению кирпичной трубы) безусловно можно, только если труба изначально рассчитана под дефлектор. Если нет, или в кладке трубы есть хоть малейшие нарушения, крепить к ней дефлектор нужно так, как показано на поз. 2 рис:
- В трубу вставляют прочную гильзу (стакан; переходник квадрат-круг) С;
- Стакана закрепляют глухими анкерами А на уровне не выше нижнего ряда кладки выдры и закладными штырями З в канавки на устье трубы. Анкеры и закладные замуровываются цементно-песчаным раствором от М200;
- На стакан надевают диффузор/юбку Д с карнизом (отливом) К. Обязательно для дефлектора любой схемы, в т.ч. несовершенного!
- Диффузор крепят только к кладке мелкими анкерными болтами. Не саморезами в пластиковых дюбелях! К стакану юбку/диффузор не крепят!
- На вороте (верхнем обрезе) юбки/диффузора прочно закрепляют рабочую конструкцию дефлектора.
Только при таком способе крепления дефлектор никогда не расшатает старую и/или не рассчитанную не него кирпичную трубу.
Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.
Также можно задать вопросы автору*, он постарается на них ответить.
Самостоятельное изготовление турбодефлектора
Изготовление турбодефлектора своими руками из подручных материалов позволит сэкономить денежные средства. Работу начинают с подготовки чертежа, а также всех необходимых инструментов и материалов. Для работы понадобится следующее:
- стальной лист – 0,5-1 мм толщиной или пластиковый;
- дрель со сверлами;
- картонные листы;
- заклепочник;
- ножницы.
Создание чертежа
Если нет навыка работ в построении чертежей, то можно воспользоваться готовым проектом. Но при этом все параметры устройства должны соответствовать конкретному изделию, поэтому их тщательно проверяют. При самостоятельном создании необходимо правильно рассчитать характеристики устройства, придерживаясь таблицы с основными размерами:
| Диаметр посадки, см | Ширина, см | Высота, см | Высота основания, см |
| 200–250 | 290–350 | 290–345 | 70–100 |
| 300-315-355 | 400-400-450 | 365-365-385 | 110-110-110 |
| 400–500 | 495–615 | 465–635 | 140–225 |
| 630 | 790 | 700 | 250 |
Ширину диффузора и высоту дефлектора выбирают по внутреннему диаметру дымохода, поэтому вначале определяют его размер. Он станет основой чертежа. Самостоятельный расчет размеров проводят, когда необходимые параметры не совпадают с данными, указанными в таблице.
Процесс изготовления
Каждую деталь вырезают из бумаги согласно чертежу. Готовые эскизы прикладывают к стальному листу, закрепляют и обводят мелом или карандашом. Затем вырезают ножницами по металлу. Сборка и монтаж заключаются в следующем:
- С помощью пассатижей все срезы деталей подгибают на 0,5 см. Чтобы сделать края тоньше, загибы отбивают молотком.
- Для создания внутреннего цилиндра в заготовке просверливают отверстия под крепления. Элементу придают цилиндрическую форму и фиксируют болтами или заклепками. Чтобы не прожечь металл насквозь, делая отверстия, можно воспользоваться сваркой — полуавтоматом.
- Внешний цилиндр делают по такому же принципу, как и внутренний. Для создания колпака заготовку скручивают в форму конуса и соединяют заклепочником.
- Из остатков стального листа вырезают 4 полоски длинной до 20 см, шириной – 6 см. Отступив с обеих сторон по 60 мм, делают загиб. Чтобы закрепить полоски на колпаке, необходимо проделать 2–3 отверстия под болты. Их расположение должно быть на расстоянии в 5 см от края детали. Затем полоски закрепляют на внешнем цилиндре и колпаке заклепками.
- Готовый диффузор устанавливают на дымоход двумя способами: на трубу или непосредственно на сам дымоход. Лучшим и безопасным вариантом считается установка устройства на трубу, поскольку конструкцию собирают внизу, а затем монтируют на крышу.
- Перед установкой устройства необходимо подготовить трубу. Ее размер должен быть шире, чем диаметр дымохода. В трубе и дефлекторе проделывают отверстия под крепления. Их располагают с нижней стороны деталей, отступив от края 15 см. Отверстия в обеих деталях должны соответствовать друг другу.
Можно ли устанавливать вентиляционный дефлектор на дымоход
Некоторые владельцы твердотопливных котлов и печей, столкнувшись с проблемой плохой тяги, решают исправить ее с помощью дефлектора. Можно ли монтировать в таком случае ротационный дефлектор или с эжектирующим вентилятором?
Проблему тяги можно решить, если увеличить высоту дымохода. Причины, по которым не рекомендуется использовать такие насадки:
- Ставить различные насадки запрещено правилами пожаробезопасности.
- Сажа, выделяемая при горении топлива, оседает на узлах дефлектора и выводит его из строя.
- Если правильно сделан дымоход, то не стоит беспокоиться о конденсате и выпадающих осадках. Можно закрепить не дорогой зонт.
Для увеличения тяги можно использовать дефлекторы статичного типа.

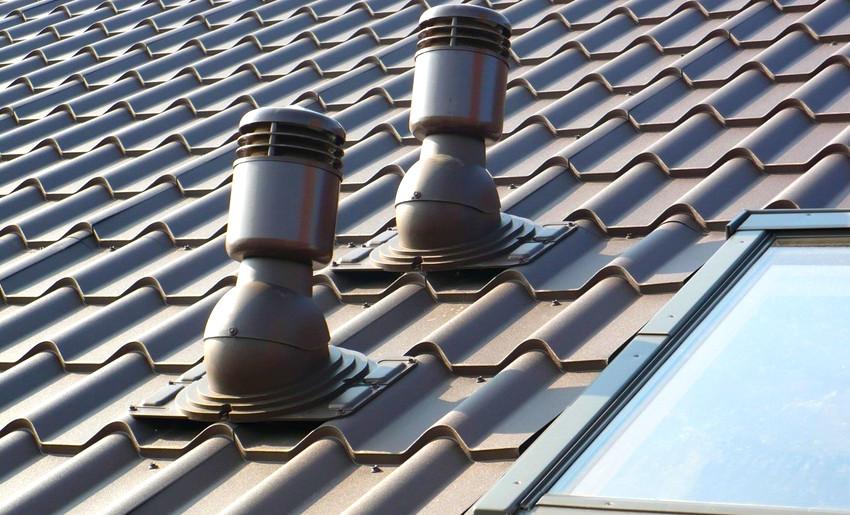

Установка дефлекторов вентиляции в частном доме
Выполнить монтаж насадки самостоятельно не сложно. При выборе дефлектора учитывайте не только размер отверстия вентиляционного канала, но и его форму. Если у Вас вентиляционная труба прямоугольная, то нужно заказать дополнительно переход. Также при монтаже учтите положение дефлектора, он не должен находиться в ветровой тени.
Для крепления дефлектора понадобятся:
- шуруповерт или электродрель;
- силиконовый герметик;
- саморезы.
Все стыки между переходом и дефлектором необходимо промазать герметиком, чтобы не было потока воздуха с наружи. Тогда весь воздух, который втягивает колпак, будет идти из вентиляционной шахты. Далее закрепить дефлектор с помощью саморезов по металлу.

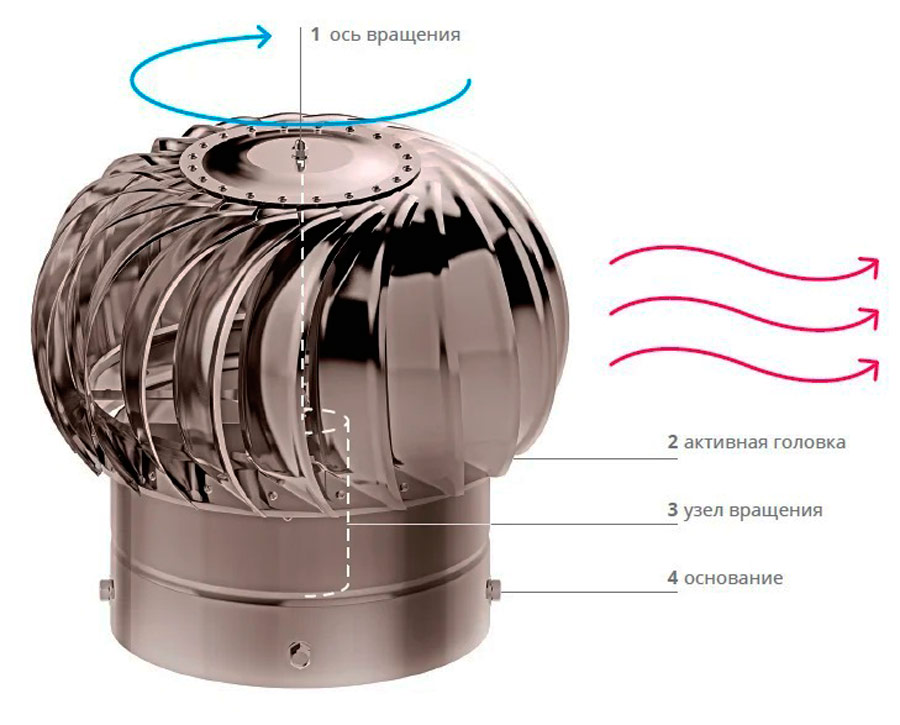

Конструкция турбодефлектора
Конструкционные особенности этого устройства трудно назвать сложными. Под воздействием силы ветра колпачок начинает вращаться, создавая при этом разрежение в трубе. Корпус, или нижняя часть, крепится непосредственно к вентиляционному отверстию.
Для установки в нижней части корпуса предусмотрено несколько отверстий под саморезы. Поскольку существуют различные варианты выхода вентиляционных каналов, то и конструкции турбодефлекторов придуманы разные. Они бывают не только круглыми, но и квадратными либо прямоугольными. Перед покупкой необходимо учесть параметры системы вентиляции, установленной в помещении.
Для чего нужен дефлектор
Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.
Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.
Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.
Рекомендуем ознакомиться: Как правильно провести установку дымовой трубы в бане через потолок и крышу
Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.
Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.
Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).
Как подобрать вентиляционный дефлектор: на что ориентироваться
Если необходимо подобрать усилитель тяги при минимальных финансовых затратах и не думать о дополнительном обслуживании, остановить выбор следует на статичных дефлекторах: это может быть колпак Волпера или насадка ЦАГИ. Основное преимущество второго варианта состоит в том, что довольно просто сконструировать такой дефлектор своими руками.
Основные рекомендации по выбору устройства принудительной тяги:
- Если наблюдается недостаток тяги, лучше выбирать динамические модели колпаков – это может быть ротационный дефлектор или флюгер.
- При покупке вращающейся конструкции с лопастями не стоит экономить. В дешевых моделях часто наблюдается установленный открытый шарнир, который зимой будет примерзать. При выборе турбодефлектора или флюгера нужно следить, чтобы подшипник был закрыт.
- Если планируется установка усилителя в местности с преимущественно ветреной погодой, рекомендуется Н-образная насадка. Если же, наоборот, погода чаще безветренная, вариант выбора – дефлектор ЦАГИ.
- Насадка Astato, несмотря на то что работает при любой погоде, требует проведения регулярного обслуживания. И это при том, что стоимость конструкции очень высокая.
Если наблюдается недостаток тяги, лучше отдать предпочтение динамическим моделям дефлекторов
Расчет и чертежи
Прежде приобрести заводской дефлектор или приступить к самостоятельному изготовлению устройства, нужно провести аэродинамический расчет и ознакомиться с чертежами существующих устройств.
Основным критерием при создании чертежа дефлектора является внутренний диаметр воздуховода (D). На рисунке приведены размеры элементов конструкции.
Размеры дефлектора ЦАГИ
- диаметр верхнего основания диффузора – 1,18-1,26D;
- диаметр наружного гольца – 1,8-2D;
- высота наружного кольца – 1-1,2D;
- расстояние от кольца до основания диффузора – 0,4-0,5D;
- высота – 1,4-1,7D;
- диаметр колпака – 1,3-1,5D.
При самостоятельном изготовлении дефлектора желательно руководствоваться приведенными в таблице рекомендациями СНиП.
| № дефлектора | Диаметр нижнего основания диффузора, мм | Диаметр верхнего основания диффузора, мм | Диаметр наружного цилиндра, мм | Диаметр нижнего основания конуса, мм | полная высота дефлектора, мм | Высота диффузора, мм | Высота конуса, мм | Высота цилиндра, мм |
| 3 | 265 | 380 | 600 | 510 | 510 | 295 | 90 | 360 |
| 4 | 375 | 504 | 800 | 680 | 680 | 400 | 120 | 480 |
| 5 | 495 | 630 | 1000 | 850 | 850 | 500 | 150 | 600 |
| 6 | 595 | 736 | 1200 | 1020 | 1020 | 600 | 180 | 720 |
| 7 | 660 | 882 | 1400 | 1190 | 1190 | 700 | 210 | 840 |
| 8 | 775 | 1008 | 1600 | 1360 | 1360 | 800 | 240 | 960 |
| 9 | 885 | 1134 | 1800 | 1530 | 1530 | 900 | 270 | 1080 |
| 10 | 1025 | 1260 | 2000 | 1700 | 1700 | 1000 | 300 | 1200 |
Как сделать турбодефлектор своими руками
Далее посмотрим, как изготовить турбодефлектор для вентиляции своими руками. Это можно сделать двумя способами, которые не уступают изделиям промышленного производства. Для первого варианта подбираем подходящую по размеру круглую ёмкость, выполненную из стали.
Чтобы дополнить её лопастями, нужно выполнить в стали надрезы и отогнуть одним концом наружу. Получившийся корпус устанавливается на ось вращения. Далее вырезается монтажное кольцо, и дефлектор ставят на дымоход или вентиляцию при помощи хомута. Такие конструкции не отличаются большой привлекательностью, поэтому обычно используются для хозяйственных построек или погребов.
Для более сложного варианта турбодефлектора нужно сперва замерить диаметр кольца. Также понадобится сделать дополнительное крепление — для него подойдёт 3-мм полоса металла. При этом марка стали принципиального значения не имеет, но лучше, если все компоненты будут сделаны из одного материала.
Для корпуса также подбирается полая круглая конструкция
Самым сложным элементом являются металлические рабочие лопатки, и очень важно точно соблюсти их геометрию. Согнутые лопатки необходимо приклепать к верхней части турбонасадки
Далее останется выполнить установку — для этого сначала выравнивается корпус относительно вертикальной оси вентиляционного канала. Если диаметр кольца оказался шире, то под него нужно сделать подмотку из любого материала, оказавшегося под рукой и способного быть намотанным на трубу.
Область использования
Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:
- Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
- Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
- Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
- Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.
Важно! Турбодефлектор также используется для вентилирования подкровельного пространства. Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем. Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем
Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.
