Что это такое цанга: 6 плюсов

Разновидности компрессионных и разъемных соединений

Цанговый зажим для соединения подбирается, исходя из материала трубы. Медные трубы, по обыкновению, стыкуют с помощью медного цангового фитинга. Мягкий, пластичный металл под давлением плотно притирают прижимные поверхности. Высоко ценятся латунные изделия, выдерживающие рабочее давление до 25 атмосфер и температуру, поднимающуюся до 115º С. Но столь качественный продукт не рекомендуется к применению в трубопроводе с агрессивной средой. К тому же латунь подвержена коррозии, поэтому срок ее эксплуатации довольно ограничен.

Трубы из полипропилена PPRC, полиэтилена низкого давления (ПНД) и сшитого полиэтилена допускается соединять пластиковыми цанговыми фитингами.

Цанговый зажим в полипропиленовом фитинге

Цанговые зажимы в полипропиленовых фитингах выполняются из нержавеющей стали. Нажимное кольцо в цанговом захвате и направляющие во втулке выполняются из полипропилена. Некоторыми производителями для усиления изделия добавляется наружное металлическое кольцо, размещаемое над внутренней резьбой. Такими изделиями состыковываются трубы из разных полимерных материалов:

• нейлона;
• полиамида;
• полиуретана;
• полиэтилена и т.п.

Цанги широко используются в разъемных фитингах:

• водорозетке;
• евроконусе. Для стыковки исключительно металлопластиковых труб;
• крестовине;
• переходнике;
• тройнике;
• уголке.

Использование цанговых соединений при монтаже трубопроводе позволяет добиться существенной экономии рабочего времени и материальных и финансовых средств, продлить сроки эксплуатации системы. Обжимные соединения позволяют:

• собрать трубопровод с температурой рабочей среды, доходящей до 170º С и рабочим давлением до пятнадцати атмосфер;
• состыковать трубы с внутренним сечением от восьми до ста миллиметров;
• сборка трубопровода потребует простейшего набора инструментов в виде двух разводных (газовых) ключей или комплекта рожковых, с которыми управится работник с минимальной квалификацией;
• произвести монтаж предельно просто и быстро.

Компрессионный соединитель для труб

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм)

1. Жилы СИП разных фаз нужно обрезать «лесенкой». Чтобы одни гильзы после опрессовки не были напротив других, и не соприкасались между собой.
2. Снимаете изоляцию с жилы СИП на необходимую глубину
3. Вставляете провод внутрь, пока он не упрется в перегородку расположенную посредине. Неизолированная часть провода должна полностью скрыться внутри.

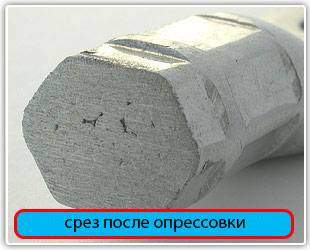

4. Используя гидравлический пресс обжимаете всю конструкцию прямо через изоляцию гильзы. Строго соблюдаете последовательность — от середины в конец. Бывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса.
5. Таким образом обжимаете все фазные жилы СИП. Контактная смазка внутри гильз при этом может выступить наружу. Уберите ее чистой ветошью.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель

На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты. В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением

Вот наиболее качественные марки таких зажимов:

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:

• фирма ENSTO — SLIP 12.1 и SLIP 22.1
• фирма NILED — P616R, Р645, Р70

Правила монтажа

Хотя соединить цанговыми фитингами как прямой, так и угловой стык очень легко, стоит все же знать некоторые правила.

Они позволят вам произвести монтажные работы без лишних затрат сил и времени.

Этапы монтажа и демонтажа обжимных цанговых фитингов

Для того, чтобы смонтировать трубопровод из пластиковых или металлопластиковых труб с использованием зажимных фитингов, вам понадобятся:

1. Ножницы для порезки металлопластика. Если ножниц у вас нет, а объем работ небольшой, в их приобретении нет необходимости. Можно воспользоваться обычной пилкой по металлу. Однако срез, сделанный таким образом, нужно тщательно обработать разверсткой или крупной наждачкой.
2. Калибратор. Данное оборудование нужно для придания срезу круглой формы, так как в процессе порезки труба может слегка сплюснуться. Роль калибратора вполне может выполнять металлический прут с круглым сечением.
3. Гаечные ключи соответствующего диаметра. Можно так же использовать разводной или попковый ключ.

Читать также: Паяльная станция для чего предназначена

Монтаж фитинга на медную трубку

Подготовив все инструменты, трубы и необходимые фитинги, можно приступать к монтажным работам.

1. Отрезаем от трубы, с помощью специальных ножниц или пилочки по металлу, нужный отрезок. Следим внимательно, чтобы срез был максимально прямой – перпендикулярный проходящему потоку.
2. Зачищаем срез так, чтобы на нем не было заусениц.
3. Развальцовываем с помощью калибратора до круглой формы.
4. Надеваем на место среза гайку, а затем зажимное кольцо – цангу.
5. Внутренний концовик с уплотнительными резинками вставляем в трубу. Для более легкого соединения и обеспечения целостности уплотнителей, место среза лучше смочить водой.
6. Аккуратно руками накручиваем на резьбу зажимную гайку, притягивая ней цангу. Смотрите внимательно, чтобы не пошло никаких перекосов.
7. Далее очень чувствительно поджимаем гайку с помощью ключа.
8. Если вам попался некачественный соединитель и на гайке или другой его части появилась трещина, не пытайтесь закрыть на это глаза. Лучше замените фитинг сразу.

Монтаж цанговых фитингов (видео)

Фитинг – это переходник, соединяющий между собой участки трубопровода различного назначения. Он может соединять отрезки труб разного и одинакового диаметра, выполнять угловые повороты, разводки на несколько линий, а также подсоединять к системе различные элементы (краны, счетчики, фильтры). Наиболее оптимальными соединениями в плане цена-качество считаются пневматические цанговые фитинги.

Требования ко всем фитингам одинаковые: их надежность и прочность должна соответствовать прочности материала трубы, само соединение обладать высокой степенью герметичности.

Разновидности компрессионного фитинга

Цанговые фитинги для пластичных трубопроводов имеют внутренний штуцер, с помощью которого пластичные стенки трубы придавливаются к прокладке посредством закручивания крепления.

Преимущества и минусы использования

Максимальное рабочее давление зависит от рабочей температуры и составляет от 5 до 10 бар. Полиамидные муфты характеризуются высокой устойчивостью к внешним механическим воздействиям, таким как ссадины, ссадины или удары, что продлевает срок службы и, таким образом, обеспечивает длительную эксплуатацию.

Хотя кислотные соединения не могут быть использованы, они устойчивы к таким соединениям, как. Бензин — щелочные — автомобиль и мазут. Мы предлагаем следующие виды витых соединений. Прямолинейный монтаж с наружной и внутренней резьбой и сквозным. Угловой подголовник с внешней и внутренней резьбой.

У соединений для медных труб нет внутренней втулки, на которую надевается труба. Кроме этого небольшого отличия, конструкция зажимного устройства полностью повторяется: тот же способ компрессии обжимными гайками и уплотнительное кольцо. Их применяют для фиксации твердых труб, но можно использовать и для мягких материалов. В последнем случае внутрь пластиковой трубы помещают опорную втулку, чтобы при закручивании гаек просвет трубы не деформировался.

Как и любой фитинг, цанговые соединения изготавливают из различных материалов. Наиболее распространены латунные и пластиковые соединения. Для медных труб чаще всего применяют медные цанговые фитинги. Мягкая медь под давлением имеет свойство притираться прижимными поверхностями.

Выдерживают рабочее давление в 25 бар и температуру 115°С. Но они подвержены воздействию коррозии, не рекомендуется применять их в трубопроводах с агрессивными средами.

Сделаны из прочного полиэтилена или полипропилена. Полиэтиленовые детали допускается использовать для труб из полипропилена тип 3 (PPRC), сшитого полиэтилена (РЕХ) и ПНД.

Полипропиленовые сделаны обычно из ударопрочного технополимера. Цанговый зажим сделан из нержавеющей стали. Нажимное кольцо цангового захвата и направляющие втулки сделаны из пластика. Таким фитингом можно соединять трубы из полиэтилена, полиуретана, полиамида, нейлона и других синтетических материалов. К данной категории относятся цанговые фитинги для пластиковых труб.

Чтобы усилить изделие, некоторые производители добавляют наружное металлическое кольцо над внутренней пластиковой резьбой.

Отдельно стоит рассмотреть способы соединения пневматических труб. Пневматическими называются системы, испытывающие давление сжатого воздуха. Для обеспечения герметичности соединений требуются детали с повышенной устойчивостью к давлению.

Фитинги для таких систем подразделяются на несколько видов. Они могут быть как цанговыми, так и нет.

• Пневматические типа МВ монтируются в системы фильтрации воздуха. Изготавливаются из высокотехнологического пластика на основе ацетатного полимера. Изготовленные из такого материала фитинги выдерживают давление до 12 бар, рабочая температура от -10°С до +70°С. Их отличает повышенная степень жесткости и устойчивость к коррозии.
• Пневматические фитинги могут изготавливаться из других материалов, таких, как тефлон, полиэтилен, полиамид, полиуретан. Применяют также медь, нержавеющие сплавы и сталь. А вот латунные соединения имеют ограниченное применения в условиях, исключающих воздействие агрессивных сред.
• В качестве пневмофитингов применяются полиуретановые и полиамидные трубки, но они не относятся к категории компрессионных соединений.

Основные преимущества пневматических цанговых фитингов заключаются в возможности произвести быстрый монтаж и демонтаж системы. Все пневматические фитинги, выпускаемые на сегодняшний день, обладают повышенной устойчивостью к температурному режиму и повышенному давлению. Такой вид соединения остается надежным в течение длительного времени, сохраняя свои качества. Пневмофитинги довольно специфичны и разработаны для установки в конкретных системах подготовки, транспортировки и обработки. К недостаткам пневматических цанговых фитингов можно отнести тот факт, что их нельзя применять для управления основным потоком газа или воздуха, циркулирующего в системе. Для этих целей применяется другой вид пневмофитинга.

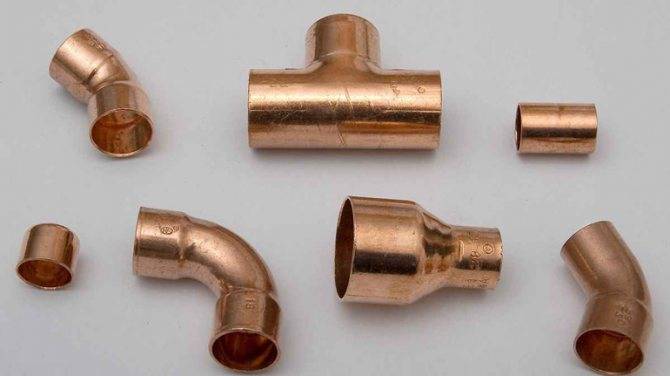

Какие фитинги лучше подходят для медных труб

Перед выбором фитингов для ваших сантехнических систем следует внимательно проанализировать схему прокладки отопления и водопровода и подсоединение к ним точек разбора воды, нагревательных агрегатов, радиаторов, трубопроводов теплого пола, узлов учета.

Затем следует оценить, есть ли у вас возможности для пайки медных труб либо только для монтажа при помощи фитингов:

1. Сварка дает максимально надежное и герметичное соединение.
2. Прессовое соединение — второе по надежности и герметичности.
3. Фитинги для пайки — относительно недорогие.

Если предстоит прокладка достаточно протяженных труб отопления и теплого пола, при выборе монтажа с помощью пайки можно немало сэкономить. Но для присоединения радиаторов и подключения к отопительному агрегату придется использовать компрессионные или пресс-фитинги. Монтаж более коротких водопроводных и газовых систем можно выполнить без сварки.

Советы по выбору

Перед выбором материалов следует начертить схему и рассчитать количество необходимых материалов.

При выборе медных изделий для пайки осмотрите их: если есть замятия, трещины — идите в другой магазин. Толщина стенки соединителя должна быть равна толщине стенки трубы или больше и равна толщине в сертификате или паспорте.

При выборе комплектующих из латуни или бронзы обратите внимание на вес изделия:

• Плотность бронзы — 7,8-8,7 т/м³.
• Плотность латуни — 8,3-8,7т/м³.

Для сравнения — плотность стали 7,85 т/м³.

Латунные и бронзовые изделия не должны казаться легкими. Соединитель с тонкими стенками будет ненадежен, лучше такой не покупать.

Второе — внешний вид резьбы. На ней не должно быть недорезанных витков, сколов, заусенцев, примятых мест. Неплохо попробовать скрутить между собой несколько видов фитингов с парной резьбой: если скручиваются плохо, значит, у всех фитингов этого бренда резьба нарезана не очень точно, производитель не слишком добросовестный, поищите другого.

Лучшие производители и примерная цена

Самые известные производители комплектующих к медным трубопроводам:

• Немецкая компания VIEGA — лидер по качеству.
• Сербская компания MAJDANPEK.
• Итальянская компания Tiemme.
• Компания SANHA, Германия.
• Компания MUELLER, США.

Доступная цена у изделий под пайку — от 40 рублей за муфту и 50 рублей за тройник ходовых диаметров 18-22 мм. Компрессионные и прессовые изделия дороже на порядок — муфта диаметром 22 мм стоит 400 рублей, уголок диаметром 25 ммх¾» на 90° стоит уже 400 рублей.

Преимущества и недостатки цангового зажима для труб

Использование зажимов на основе цанги обрели популярность не так давно. Но сейчас многие специалисты и профессионалы широко используют данное изделие при различных работах. В отличие от обычного фитинга такой соединитель имеет массу преимуществ.

Плюсы цангового соединения:

• Доступная стоимость;
• Широкий выбор;
• Простой монтаж;
• Долговечность;
• Прочность соединения;
• Можно использовать несколько раз.

Сама цанга недорогая. К тому же для ее монтажа не нужны специальные дорогостоящие приборы или материалы. При этом работы по замене устройства также не будут стоять очень дорого.

На рынке представлен широкий выбор цанг разных размеров. При этом изделие можно приобрести в любом строительном магазине или на рынке. Цанги выпускаются для различных труб и диаметров, поэтому подобрать необходимое изделие не составит труда.

Для установки таких фитингов не нужен специальный инструментарий. Научиться работать с цангой может каждый за минимальный промежуток времени. А при правильном монтаже соединение прослужит долго. При этом цанговое соединение достаточно надежное и герметичное.

В отличие от других соединителей цанга может использоваться несколько раз. Это упрощает ремонтные работы трубопровода. Так можно заметить лишь участок трубопровода, не проводя демонтаж всей системы.

Среди недостатков изделий отмечают постепенное ослабевание соединения. В итоге трубопровод начинает протекать. Но справиться с такой проблемой достаточно просто. Необходимо просто подкрутить цангу.

Среди преимуществ цанговых зажимов стоит отметить широкое разнообразие и небольшую цену

Но этот минус обязывает устанавливать такое соединение в доступном месте. Нельзя выполнить скрытый монтаж труб и спрятать коммуникации. Работы по подтяжке выполняются, как правило, один раз в год.

Цанговые зажимы: их виды, особенности применения; советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках.

он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела.

О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:

1. Рычажные;
2. Цанговые;
3. Сверлильные, они же быстрозажимные;
4. Клиновые и гидропатроны;
5. Трех- и четырехкулачковые;
6. Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Особенности конструкции

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.

Итак, зажимная цанга имеет следующие разновидности:

• Подающая заготовку;
• Цельная зажимная;
• Раздельная зажимная.

Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась.

Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке.

Сила трения увеличивает сцепление во время обработки.

Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками. Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.

Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.

Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.

Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов

Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.

Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.

Далее процесс изготовления идет по следующей схеме:

• Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
• Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
• Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.

Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды

Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно

Удачной работы с различными видами зажимов!

Резьбовые соединения труб из стали

Резьбовые соединения чаще всего используются в трубопроводах при присоединении их к контрольно-измерительным приборам, арматуре с заранее нанесенной резьбой. Также резьбовые соединения используют при установке канализационных труб в сети теплоснабжения, водоснабжения или водоотведения.

Резьбовое соединение осуществляется посредством нарезки или накатки резьбы с наружной стороны трубы. В дальнейшем на эту резьбу накручивается муфта с аналогичной внутренней резьбой.

Как правило, при соединении стальных труб применяется нанесение резьбы конического или цилиндрического типов.

Чтобы избежать протечек из трубопровода, между муфтой и трубой помещается уплотнительный материал, в качестве которого могут быть использован разнообразные вещества (резина, герметик, асбестовое волокно и т.д.). Выбор уплотнителя в основном зависит от температуры перемещаемого трубопроводом вещества.

В качестве наиболее часто используемых уплотнителей можно привести:

• Льняную прядь. Это вещество заранее пропитывается суриком или белилами и эксплуатируют при температуре, не превышающей 105 градусов.
• Асбестовый шнур с льняной прядью. Пропитывают гранитом и применяют при температуре, превышающей 105 градусов.
• Шнур и ФУМ лента. Модно использовать при температуре эксплуатации до 200 градусов.

Конструктивные особенности

Цанги изготавливают из инструментальных и легированных сталей с особенностью закалки:

• рабочую часть закаливают до требуемой твёрдости;
• хвостовик подвергают отпуску до оптимальной величины.

1. Будучи самозажимными, устройства не требуют применения дополнительных винтов, шпилек или стопорных элементов.
2. Точность центрирования обеспечивается упруго деформируемыми зажимными элементами, называемые лепестками, перемещающимися в рабочем пространстве одновременно. Этим обеспечивается их самоцентрирование.
3. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм.
4. Усилия при изгибе лепестков не должны превышать пределы значений их упругости. Отсюда, требование к точности диаметра детали для базирования в зажимном устройстве.
5. БЕЗОСТАНОВОЧНЫЙ цанговый патрон Батроханова, позволяет вести установку и смену заготовок без остановки вращения шпинделя. Скорость обработки ограничивается частотой оборотов, какие способны выдержать подшипники станка.
6. Характерной особенностью цанговых устройств является:

• применимость в диапазоне размеров заготовок, от минимальных до ниже средних;
• высокая скорость резания при малых подачах;
• повышенные требования к точности размеров заготовок и хвостовиков инструмента и их незначительные отличия от размеров отверстий, образованных зажимными лепестками.

Как подобрать

Для того, чтобы правильно выбрать резьбовой сгон, рекомендуется обратить внимание на следующие показатели:

• Вид соединительной детали.
• Тип материала.
• Требуемые технические характеристики.

По конструктивному решению сгоны подразделяются на прямые и угловые детали, которые устанавливаются на прямых и поворотных участках трубопроводах.

Соединители можно подобрать в зависимости от области применения:

• Компенсирующие. Данные фитинги компенсируют возможное линейное отклонение до 5 мм в точках подключения сантехнических и газовых труб, батарей отопления.
• Короткие и длинные, которые применяют для подключения оборудования инженерных систем.

Новички – сантехники часто допускают ошибки и называют сгонами сантехнические детали «бочонок» или «резьба». Такое утверждение совершенно неверно. Дело в том, что бочонок представляет собой отрезок трубы с одинаковой длиной и размером резьбы. Хотя эта деталь применяется аналогично фитингам для стыковки труб без сварки.

Способы соединения водопроводных труб

Для использования раструбного метода, не придется тратить много сил. Детали можно соединить с легкостью. Труба, с одним краем оснащена большим диаметром. Таким образом, и образовывается раструб. В один конец края, следует вставить другой элемент. Для герметичного соединения, необходимо использовать специальную резину, которая оснащена кольцевым утоплением. Однако стоит отметить, монтирование данного трубопровода связана с определенными вопросами. Поэтому данный процесс считается крайне сложным. Варианты соединения труб в этом случае должно проводиться при помощи специалистов.

Необходимо указать тот факт, что соединение трубопровода подразделяют не несколько вариантов. Они применяются следующими методами. При первом варианте, не следует применять уплотнительное кольцо. При втором варианте, следует применять уплотнительное кольцо. И в третьем случае, применяется сварка, чтобы произвести раструбный метод соединения.

Первый вариант, в основном применяется в том случае, если необходимо подсоединить канализационные чугунные трубы. Деревянный брусок следует отпилить, при том процессе, когда укладывают определенный элемент. На торце не должны быть какие-нибудь трещины. Труба, которая подготовлена, необходимо вставить в изготовленный раструб. Пряди, не должны попасть внутри, когда изначальный слой соединяют в трубу.

Что такое цанговый фитинг?

Чтобы разобраться в данном вопросе, нужно понимать определение двух терминов: цанга и фитинг.

На рынке представлено изобилие фитингов из разных материалов: пластиковых, медных, стальных и т.д.

Монтаж цангового фитинга на пластиковую трубу (вид в разрезе)

Они могут использоваться как для простого соединения двух трубок одинакового диаметра, так и как переходники между трубами разных диаметров, разных материалов (к примеру, переход с медных труб на металлопластиковые), выполнять функции тройников, крестовин, углов, заглушек и т.д.

Благодаря цанговой фиксации фитинга, такое соединение не требует специальных знаний, инструментов или больших физических затрат. Но при этом соединения, произведенные данным способом, являются герметичными и долговечными.

• цанговые фитинги могут использоваться при монтаже трубопроводов, транспортирующих горячую и холодную воду, газы, масла, химические среды;
• температура транспортируемой среды не должна превышать 175 ºC ;
• допустимое давление не превышает 1,6 МПа;
• внутренний диаметр зажимных соединителей для пластиковых, металлопластиковых или медных труб представленных на строительном рынке, варьируется в пределах от 8 до 100 мм;
• цанговой фитинг может быть прямой, угловой, тройниковый, крестовой и т.д.

Виды цанговых фитингов

• прямой цанговой фитинг или муфта. Данный тип используется для соединения отрезков труб одного диаметра из одинакового материала;
• переходной фитинг требуется в случае необходимости соединить трубы разного диаметра или для перехода между трубами из разных материалов (к примеру соединение металлопластиковых и металлических труб);

Виды цанговых фитингов (отвод, тройник, муфта, настенное крепление)

• угловой или отводный соединитель используют для обустройства углов и поворотов от 45 до 120 градусов;
• крестовина – элемент, позволяющий осуществить разводку потока в две стороны;
• тройник используют в случае необходимости одностороннего ответвления от потока;
• штуцер служит переходником с трубы на шланг;
• заглушка нужна для перекрытия потока в конце трубопровода.

Преимущества и недостатки

Цанговой фитинг – наиболее популярный соединительный элемент. Это обусловлено рядом его неоспоримых преимуществ:

• доступная стоимость;
• широкий модельный ряд;
• наличие в ассортименте любых профильных магазинов;
• легкость монтажных работ, с которыми справится каждый потребитель;
• возможность монтажа подручными средствами без приобретения какого-либо специального оборудования;
• герметичность и высокая надежность стыков металлопластиковых, пластиковых или медных труб;
• долговечность;
• возможность повторного использования соединительных элементов. Благодаря этому цанговые фитинги удобно использовать даже во временных конструкциях;

Для монтажа цанговых фитингов не требуется особый инструмент Однако существуют и некоторые недостатки:

от времени зажим цанги ослабевает, поэтому существует необходимость периодически подтягивать зажимную гайку;
следствием первого недостатка является категорический запрет на замуровывание цанговых соединителей в стены

Они должны быть всегда доступны для профилактического обслуживания и ремонта;
установка цанговых фитингов хоть и не требует особых знаний и навыков, однако требует ума и осторожности. Затягивать их нужно чувствительно, чтобы не треснула цанга или гайка (особенно это касается пластиковых соединителей).

Классификация соединительных элементов

На различные типы фитинговые элементы для труб разделяются по трем основным признакам:

• материалу изготовления соединительного элемента;
• основному назначению такой детали;
• способу соединения фитинга с элементами трубной магистрали.

В зависимости от материала изготовления выделяют соединительные элементы, которые производятся из:

• металла;
• полимерных материалов.

Пластиковые цанговые фитинги

Каждая из таких групп может включать в себя несколько подгрупп. Так, в категорию металлических фитингов входят детали, изготавливаемые как из железоуглеродистых сплавов (обычные и легированные стали, чугун), так и из цветмета (медь, латунь).

В зависимости от основного назначения фитингов принято выделять детали, предназначенные для:

1. стыковки отдельных участков трубопроводов (к таким соединительным элементам, в частности, относятся муфты и штуцеры);
2. монтажа ответвлений, отходящих от основной трубной магистрали (к данной категории относятся тройники и крестовины);
3. обустройства угловых соединений и мест пересечения трубопроводных линий.

Соединительная муфта цанга-цанга

Кроме перечисленных выше следует также выделить и фитинги-заглушки. Их основное назначение состоит в том, чтобы не допускать перемещения транспортируемой среды по отдельным участкам трубопровода.

По способу соединения с элементами трубопроводной системы различают:

• фитинги резьбового типа, соединяемые с трубными сгонами, на которых также нарезана резьба;
• пресс-фитинги, при помощи которых труба плотно прижимается к собственному штуцеру;
• детали, которые соединяются с элементами трубопроводной магистрали при помощи газовой или электродуговой сварки;
• цанговые фитинги, которые благодаря особенностям своей конструкции объединяют в себе достоинства соединительных элементов резьбового и прижимного типа.

Цанговый соединитель для шлангов

Из всех перечисленных выше типов соединительных элементов фитинг цанга является более сложным в плане конструктивного исполнения, поэтому стоит остановиться на его рассмотрении более подробно.

Виды соединений полиэтиленовых труб:

• разъемное, в процессе эксплуатации трубопровод или его элементы могут быть демонтированы,
• неразъемное, предполагает эксплуатацию трубопровода без возможности разборки.

Разъемные соединения производятся при помощи стальных фланцев и называются фланцевыми.

Неразъемный способ монтажа требует использования специального сварочного аппарата. При помощи накладываемой на соединение муфты (с подведенными электронагревательными элементами) трубы свариваются друг с другом торцами. Кроме того, существует такой тип соединения, как цанговое. При нём используют компрессионные фитинги. Данный метод применяется при монтаже трубопроводов малого диаметра.

Сварке подвергаются трубы и любые детали, применяемые для создания трубопроводов различной формы и конфигурации. В том числе:

• равнопроходные и неравнопроходные тройники,
• крестовины,
• отводы,
• переходы,
• втулки для фланцев.

Сварка труб встык

Данный тип монтажа осуществляется при помощи специального сварочного оборудования — механического или электрогидравлического. Механические аппараты используются в работе с системами, которые не будут в дальнейшем подвергаться высокому давлению. Это трубопроводы в жилищном строительстве, канализация, промышленные трубопроводы, предназначенные для отвода жидких стоков. Электрогидравлические агрегаты применяются для монтажа трубопроводов высокого давления и трубопроводов, подвергающихся значительным механическим нагрузкам.

Сварочный шов должен быть равномерным и непрерывным. Это условие является залогом прочности стыка.

Соединение труб ПНД фитингами

При монтаже трубопроводов небольшого диаметра (до 50 мм) используют цанговое обжимное соединение и компрессионные фитинги. Обычно этот метод применяется в случае, если нет возможности использовать фланцевые соединения или сваривать трубы.

Существует несколько видов фитингов, отличающихся друг от друга способом монтажа:

• Электросварные.
• Компрессионные.
• Редукционные.

Помимо фитингов применяют цанговые обжимные соединения, которые выдерживают давление до 25 атмосфер. Их особенность заключается в том, что пластиковая втулка оснащается зубьями, которые врезаются в трубу. Герметичность соединения обеспечивает резиновое уплотнительное кольцо.

Фланцевое соединение ПНД труб

При создании разъемного соединения применяют фланцы. В работе используют втулки под фланцы (они привариваются на концы труб ПНД) и накидные стальные фланцы.

Данный тип соединения применяют:

1. При подключении ПНД трубопровода к стальным трубам, различным клапанам, насосам.
2. Для возможности быстрого демонтажа при авариях, прочистке и ремонте.
3. Для монтажа труб больших диаметров.

Для соединения металлических и полиэтиленовых труб применяют свободные стальные фланцы, диаметр которых соответствует диаметру металлических труб.
