Рекомендации
Пара советов по выбору:
При приобретении металлопластиковых труб можно сэкономить и не переплачивать за арматуру. Поэтому оптимально выбирать изделия с размером 16х2. Экономия составит примерно 50-60%. Стоимость фитингов для 20-миллиметров труб относительно высока. Поэтому если в водоснабдительной системе приемлемое давление, допускается устанавливать трубы с диаметром 16 мм. Ущерба качеству при этом не будет
Чтобы не ошибиться и не потратить средства впустую, при покупке новых труб стоит обратить внимание на размер старых. Однако показатели металлических и металлопластиковых труб могут отличаться. К примеру, если на стальных трубных изделиях водоснабжения обозначено «ДУ 15», это число показывает внутренний диаметр
А вот у металлопластиковых труб компании обычно обозначают наружный диаметр и толщину стенки. Если не удалось найти трубы с точно таким же размером, можно приобрести изделия с чуть большим диаметром. Металлопластиковые трубы гораздо более склонны к расширению и сжатию при изменении температуры, чем металлические трубы, например, из меди или стали. Поэтому если устанавливаются трубы большой длины, желательно принять меры для предотвращения сжатия и расширения. В противном случае трубы будут изнашиваться быстрее. Чтобы предотвратить износ или преждевременные поломки, желательно использовать зажимы для труб, а также не делать слишком жесткое прикрепление трубы к стене или другой точке упора — трубе нужно куда-то расширяться. Если трубы планируется подвергать воздействию экстремальных температур, стоит позаботиться о хорошей изоляции
К примеру, если на стальных трубных изделиях водоснабжения обозначено «ДУ 15», это число показывает внутренний диаметр. А вот у металлопластиковых труб компании обычно обозначают наружный диаметр и толщину стенки. Если не удалось найти трубы с точно таким же размером, можно приобрести изделия с чуть большим диаметром. Металлопластиковые трубы гораздо более склонны к расширению и сжатию при изменении температуры, чем металлические трубы, например, из меди или стали. Поэтому если устанавливаются трубы большой длины, желательно принять меры для предотвращения сжатия и расширения. В противном случае трубы будут изнашиваться быстрее. Чтобы предотвратить износ или преждевременные поломки, желательно использовать зажимы для труб, а также не делать слишком жесткое прикрепление трубы к стене или другой точке упора — трубе нужно куда-то расширяться. Если трубы планируется подвергать воздействию экстремальных температур, стоит позаботиться о хорошей изоляции.
Таким образом, компании-производители выпускают преимущественно трубы с диаметром 16 мм, 20 мм, 26 мм, 32 мм и 40 мм. Однако при необходимости и желании возможно найти изделия с диаметром 50 мм и 63 мм. Размеры металлопластиковых труб, внутренний и внешний диаметр стоит подбирать в зависимости от назначения изделий. В противном случае возможны утечки и быстрый износ системы.
Пример реализации отопления металлопластиковыми трубами:
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

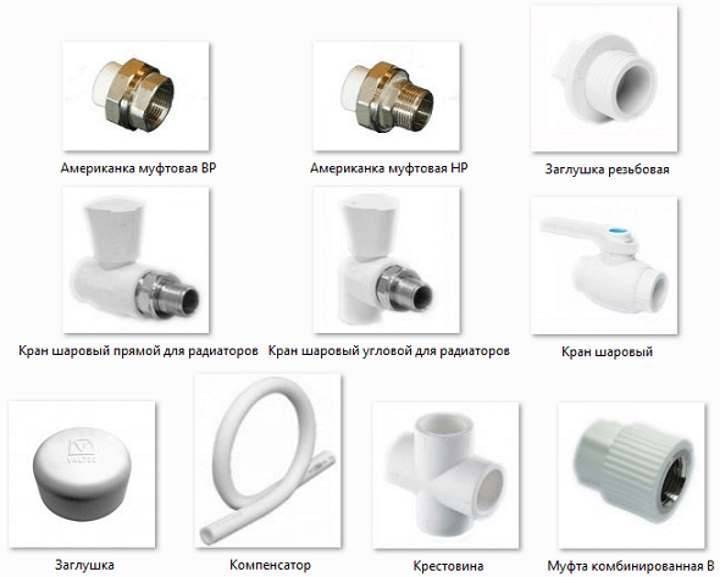

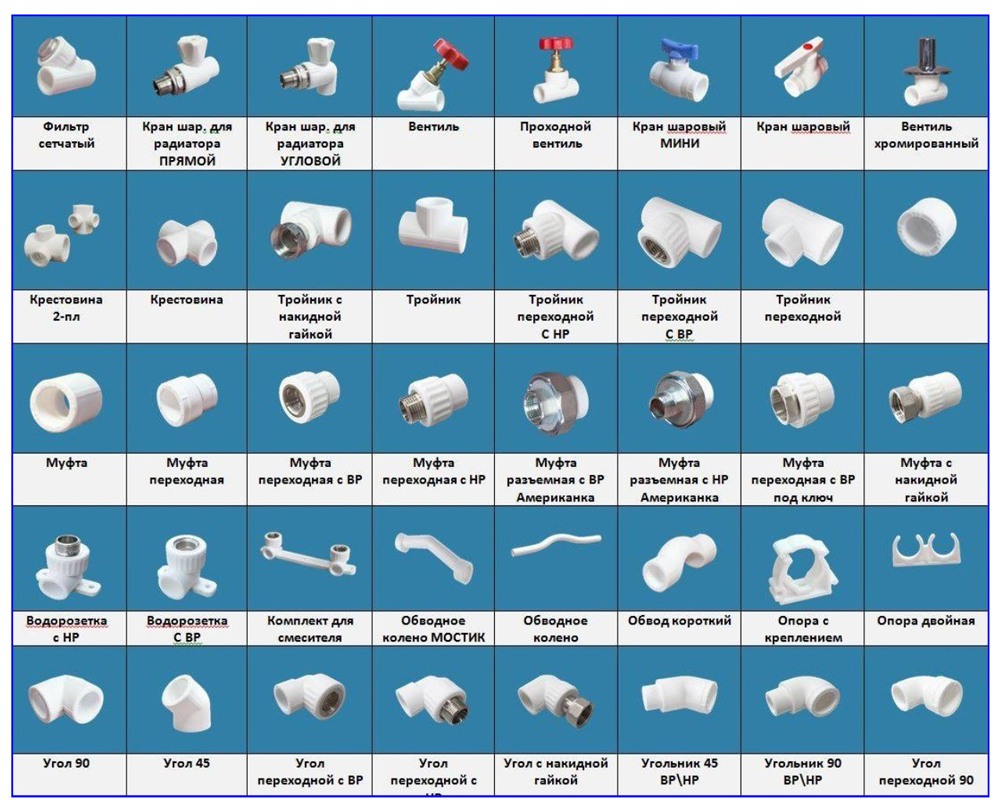

Классификация фитингов
Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.
Маркировка
ПП трубы и фитинги
Трубопроводные ПП детали изготавливаются из следующего сырья:
- Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
- Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
- Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
- Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).
В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.
Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.
Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.
Структура
Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.
Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.
Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.
Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.
Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.
Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.
Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.
Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.
Плюсы и минусы
Металлопластиковые магистрали считаются очень надежными. Их эксплуатационный срок службы составляет до 50 лет. Стандартный размер поставляемых на рынок изделий – от 16 до 62 мм. Используемые соединители должны соответствовать типоразмерам труб. Выбирать изделия следует с учетом толщины стенок самих магистралей.
Увидев разнообразие представленной продукции, каждый может задуматься, какие изделия лучше: компрессионные, пресс-фитинги, зажимные или другие модели. Сравним достоинства и недостатки изделий.
Эксплуатационные качества деталей практически идентичны.
К общим достоинствам соединителей относятся следующие моменты:
- установка изделий предельно проста;
- изделия позволяют осуществлять стыковку с медными и нержавеющими аналогами;
- риск протекания в местах соединений минимален;
- соединения с фитингами не требуют сварки, что облегчает процесс сборки магистралей;
- соединительные изделия, предлагаемые на рынке, относительно недороги.
Из минусов резьбовых вариантов стоит отметить лишь один момент. Такие фитинги даже после полной сборки требуют периодического обслуживания. Поэтому детали нельзя скрыть в стяжке или в других элементах декора. К деталям должен быть открыт доступ.
Преимуществом пресс-фитингов является как раз возможность закрывать магистрали стяжкой или декором. Постоянного контроля и обслуживания после сборки детали не требуют. При этом эксплуатационный срок изделий составляет до 30 лет.
Еще одним достоинством таких соединителей является возможность уменьшения расхода магистралей. Меньшее количество арматурных деталей делает прокладку сетей дешевле. Однако инструмент, необходимый для монтажа прессовых фитингов, является дорогостоящим. Стоимость пресс-клещей, представленных в продаже, варьируется от 1000 до 5000 рублей.
Из минусов прессованных фитингов стоит отметить плохую переносимость отрицательных температур. Поэтому изделия не рекомендуются для укладки наружных систем. Сама установка изделий не отличается сложностями.
Как маркируются изделия?
Основные сведения о металлопластиковых изделиях и особенностях их эксплуатации можно получить из маркировки труб. На поверхность детали наносятся следующие сведения:
- Логотип компании, которая выпустила изделие.
- Номер сертификата соответствия.
- Тип материала: РЕ-Х или сшитый полиэтилен, PE-R или полиэтилен и PP-R или полипропилен.
- Использовавшийся метод сшивки: пироксидный (а), силаном (b), потоком направленных электронов (с), азотосоединением (d).
- Номинальное давление, выраженное в барах. Показывает постоянное давление, при котором труба может эксплуатироваться.
- Название сред, которые может транспортировать деталь.
- Номер партии и дата изготовления.
Маркировка наносится на трубу через каждый метр. Ее можно использовать для точного раскроя деталей. После монтажа маркировку можно смыть, но лучше не делать этого, чтобы впоследствии легко выяснить, какие изделия использовались для монтажа.
Всю информацию о металлопластиковых изделиях можно получить из их маркировки. На рисунке представлен пример такой маркировки

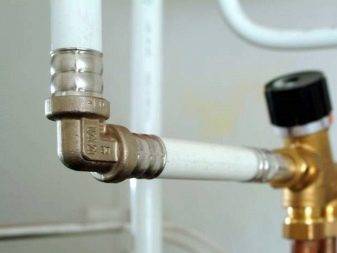

Цанговые или резьбовые элементы
Детали представляют собой соединительные элементы с цилиндрической резьбой, выполненной по ГОСТ 6357-81. Используются для обустройства герметичного резьбового соединения, необходимого для удлинения линии, прокладки дополнительных ветвей магистрали или установки на трубу различного оборудования.
Цанговые фитинги обеспечивают надежное разборное соединение, которое можно неоднократно демонтировать и вновь монтировать. Это наиболее дорогая по стоимости разновидность деталей. Изделие состоит из нескольких частей:
Основа, изготовленная из латуни с особым покрытием.Уплотнительная резиновая прокладка.Обжимное кольцо.
Грамотная установка цангового фитинга проводится в несколько этапов:
Определяем место установки детали, при этом нужно помнить, что такие фитинги нельзя устанавливать на участках, к которым впоследствии не будет доступа.
Например, при скрытой прокладке магистрали в стене или обустройстве теплого пола.Готовим трубу к монтажу. Для этого обрезаем ее труборезом до нужного размера. Слегка деформировавшийся отрез детали поправляем калибратором.
Торец зачищаем от шероховатостей и заусениц.Берем фитинг, откручиваем с него гайку и снимаем кольцо. Надеваем их на трубу.Трубу устанавливаем на штуцер фитинга и выравниваем.Устанавливаем на место обжимное кольцо.Вручную закручиваем гайку до упора, после чего слегка подтягиваем ее ключом
Очень важно не перетянуть гайку, иначе резьба будет сорвана, а деталь испорчена
Соединение готово.
К недостаткам такой системы можно отнести значительные затраты времени на выполнение соединения
Кроме того очень важно контролировать степень затягивания гайки, если она будет затянута недостаточно, узел даст течь. Выполненное соединение нуждается в контроле в процессе эксплуатации, поскольку гайка может со временем ослабнуть и потребуется ее подтянуть. Разъемная фурнитура, предназначенная для металлопластиковых труб, выпускается в различных исполнениях
К примеру, тройник может иметь штуцер и две цанги, гайку и две цанги, три цанги т. п
Разъемная фурнитура, предназначенная для металлопластиковых труб, выпускается в различных исполнениях. К примеру, тройник может иметь штуцер и две цанги, гайку и две цанги, три цанги т. п.
Классификация
Чтобы при сборке, эксплуатации трубопровода не возникло проблем, нужно правильно выбрать материал, из которого изготавливаются отдельные элементы. Виды труб отопления:
- из металла — применяются разные виды;
- из пластика (полипропилен);
- из металлопластика (комбинирование двух материалов).
Металлические
Виды металлических труб отопления:
- стальные;
- медные;
- из нержавейки.
Преимущества стали:
- Устойчивость к гидроударам, воздействию высоких температур.
- Долговечность, износоустойчивость.
- Высокий показатель теплопроводности.
- Температурное расширение на низком уровне.
Недостатки:
- Низкая устойчивость к образованию ржавчины.
- Большой вес.
- Проводимость блуждающих токов.
- Сложность монтажа отдельных элементов.
Преимущества меди:
- Долговечность.
- Высокий показатель теплопроводности.
- Устойчивость к образованию ржавчины.
Серьезных недостатков у медных деталей нет. Однако технические характеристики этого материала обуславливаются высокой ценой.
Преимущества нержавеющей стали:
- Устойчивость к образованию ржавчины, долговечность.
- Высокая теплопроводность.
- Устойчивость к скачкам давления, перепадам температур.
- Малое температурное расширение.
Недостаток деталей из нержавеющей стали — высокая цена.
Пластиковые
Преимущества пластика:
- Долговечность — 50 лет.
- Устойчивость к появлению ржавчины.
- Низкая цена.
- Герметичность системы.
Недостатки пластика:
- Для монтажа нужно покупать дополнительное оборудование.
- Высокие температуры разрушают материал.
- Низкая теплопроводность.
Металлопластиковые
Преимущества металлопластика:
- Срок службы — 50 лет.
- Блуждающие токи не передаются через металлопластик.
- Высокая герметичность.
- Устойчивость к появлению ржавчины.
- Прочность выше, чем у пластика.
- Для создания сложных форм можно сгибать детали.
Недостатки:
- Слабая устойчивость к воздействию УФ лучей.
- Разрушение материала от воздействия высоких температур.
- Высокая цена.

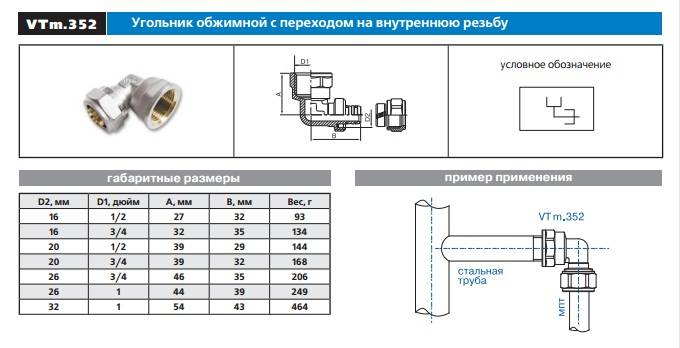

Технические характеристики фитингов для металлопластиковых труб
Различия между фитингами определяются по нескольким параметрам: по диаметру, материалу изготовления и области применения. Самые важные технические характеристики, которые необходимо знать при покупке фитингов, – это диаметр труб, с которыми предстоит выполнять монтажные работы. Размер фитингов всегда соответствует диаметру всей магистрали. Если требуется установка труб для воды, газа или отопления, наиболее актуальными будут размеры в пределах 16-32 мм.
Другие технические характеристики фитингов, на которые следует обратить внимание – показатель максимального давления. Оптимальное давление для бытовых систем – 10-15 атмосфер. Некоторые производители заявляют, что при правильной установке и использовании качественных труб их фасонные детали могут работать в условиях давления до 25 бар
Некоторые производители заявляют, что при правильной установке и использовании качественных труб их фасонные детали могут работать в условиях давления до 25 бар.
Выбирая фитинг (тройник), необходимо обращать внимание на визуальное качество гильзы и других элементов. Цвет металла должен быть равномерным, поверхность должна быть чистой, без царапин или микротрещин. Также технические требования относятся к весу: качественные латунные детали не могут быть слишком легкими
Также технические требования относятся к весу: качественные латунные детали не могут быть слишком легкими.
Основные технические характеристики обычно указываются на самом изделии. На фитингах в обязательном порядке маркируется диаметр трубы, обычно в дюймовом формате. Стоит помнить, что у разных производителей маркировка может иметь различную информацию.
Как правильно изогнуть трубопровод, осуществляя соединение металлопластиковых труб
Металлопластик сам по себе обладает хорошей гибкостью. И поэтому фитинги требуются не во всех случаях, иногда трубу можно согнуть в нужном месте без изменения её свойств и прочностных характеристик. Трубы можно гнуть несколькими способами:
Вариант №1. Сгибание труб руками
Это под силу только человеку с ловкими и сильными руками.
Вариант №2. Пружина поможет избежать дефектов
Можно купить специальную пружину по диаметру трубы, вставить её внутрь и согнуть трубу.
Вариант №3. Использование строительного фена
При тепловом воздействии металлопластик становится податливым на деформации. Строительным феном можно разогреть материал и аккуратно повернуть его. Старайтесь не перегреть трубу.
Вариант №4. Трубогиб для мастера
Оптимальный способ для сгибания труб любого диаметра, подойдёт даже новичку. К примеру, с трубогибом-арбалетом работают так: выставляется нужный градус сгиба, в инструмент вставляется труба, далее сводятся ручки арбалета.
Несмотря на кажущуюся простоту действий, на практике монтаж систем отопления или водоснабжения – дело очень ответственное. Внимательно отнеситесь к выбору материалов и инструментов, соблюдайте технологию для долговременной эксплуатации магистрали.
Читайте материал по теме: Металлопластиковые трубы оптом от
Виды фитингов для металлопластиковых труб
Цанговые (резьбовые) фитинги;
Компрессионные;
Пресс-фитинги для металлопластиковых труб.
По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.
По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:
Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;
Муфты соединяют две трубы;
Фигурные фитинги необходимы для обвода трубы без стыковки;
Фитинги запорного типа (вентили, краны, клапаны).
Рассмотрим подробнее виды фитингов для металлопластиковых труб.
Все они отличаются исключительно способом монтажа.
- Цанговые фитинги
По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.
Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:
Латунной основной части;
Обжимного кольца;
Резиновой уплотнительной прокладки.
Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.
Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.
По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:
С внутренней резьбой;
С наружной резьбой;
С накидной гайкой.
Существуют недостатки такого вида соединения:
В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.
При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.
- Компрессионные фитинги
Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.
Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:
Накидная гайка;
Разрезанное обжимное кольцо;
Штуцер.
Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.
- Пресс-фитинги
Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.
Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.
Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев

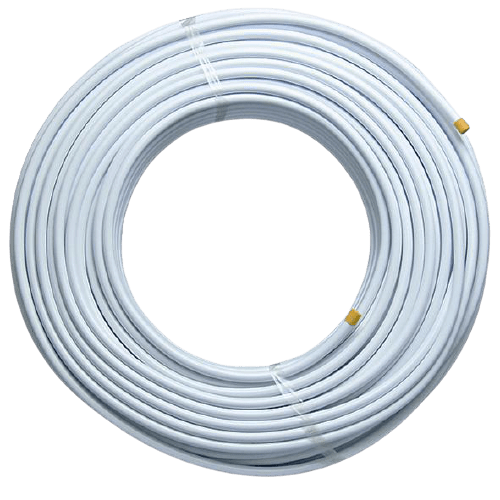

Лучшие металлопластиковые трубы 32 мм
Трубопроводы с этим размером используются для подвода воды, в качестве стояков в небольшом загородном доме, в системах водоснабжения. Универсальность применения повышает требования к используемым трубам и фитингам. Это учитывают ведущие производители и мы рекомендуем приобретать изделия только известных брендов
Наша команда советует обратить внимание на две серии европейских производителей, которые отличаются хорошими техническими характеристиками и длительным сроком эксплуатации
Uponor MLC S 40
Многослойная труба для систем отопления, питьевого водоснабжения предназначена для работы под давлением до 10 атмосфер. Внутренний и внешний слой выполнен из термостойкого полиэтилена, что обеспечивает стабильную работу при температуре 90 градусов. Армирование продольно сваренным алюминием обеспечивает отсутствие линейного расширения, защиту от диффузии кислорода. Высокое качество используемого клея обеспечивает срок службы не менее 50 лет.
Можно использовать для скрытого и внутреннего монтажа. Белый цвет гармонично вписывается в интерьер, а отсутствие линейного расширения помогает экономить на кронштейнах крепления. Отличительная особенность – хорошая гибкость. Это актуально для систем, прокладываемых в помещениях со сложной планировкой.
Достоинства:
- Устойчивость к расслоению;
- Гладкая внутренняя поверхность;
- Высокое качество фитингов;
- Минимальный радиус изгиба.
Недостатки:
На рынке можно встретить подделку.

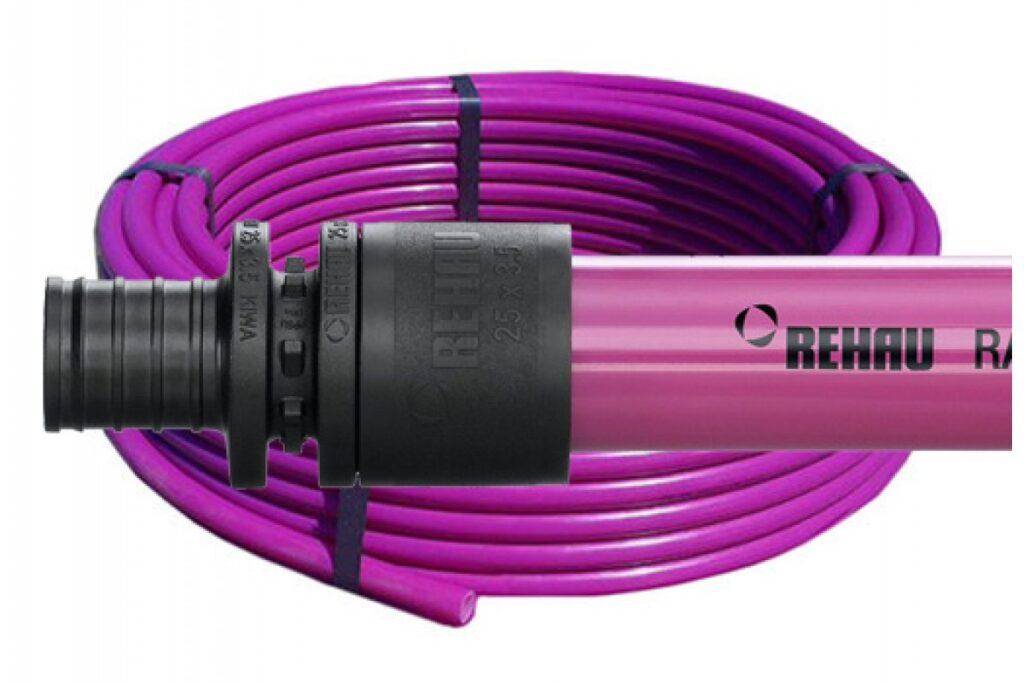

Rehau Rautitan pink 40
Эта линейка продукции разработана для систем теплоснабжения. Может использоваться для подключения радиаторов, в качестве стояков, в качестве теплого пола в больших по площади помещениях. При производстве используется термостойкий полиэтилен, который сшивается пероксидным методом. Особенностью материала является розовый цвет, который подчеркивает сферу применения изделий.
Работы по прокладке трубопровода можно выполнять при температуре до -10 ºС. Для монтажа разработан широкий ассортимент фитингов. Использование технологии стыковки на надвижной гильзе позволяет отказаться от уплотнительных колец и повысить надежность всей системы теплоснабжения.
Достоинства:
- Высокая ударопрочность;
- Допускается монтаж в стяжку;
- Хорошая устойчивость к агрессивным химическим реагентам;
- Срок службы 50 лет;
- Выдерживает замерзание.
Недостатки:
Используется только с технической водой.
Обработка торцов
Для качественного монтажа необходимо добиться того, чтобы все элементы были подогнаны друг к другу максимально точно. Для решения этой задачи используют калибратор.
Виды калибраторов
Существует две разновидности этого инструмента для труб:
- Пластиковый калибр для металлопластиковых труб необходим для выравнивания конца трубы, который может быть несколько деформирован в процессе резки. Эта операция необходима для облегчения установки фитингов.
- Калибратор-фаскосниматель. Этот инструмент не только развальцовывает конец трубы, но и снимает небольшую фаску, подготавливая трубу к установке фитинга.
Как используется калибратор?
- Перед началом работы с калибратором следует убедиться в том, что срез выполнен строго под прямым углом.
- Штуцер калибратора необходимо аккуратно ввести в трубу по направлению продольной оси.
