Беспроводная зарядка: идеология и расчет безопасности, схемотехника, изготовление своими руками

Об автозарядках

Из расчета выше следует, что беспроводные автомобильные зарядки опасны однозначно: их радиус действия доходит до 1 м. Этих бы маркетологов в такой ППЭ пожизненно… или хотя бы то тех пор, пока не ощутят у себя «аппарат на полшестого»… В оправдание приводится относительная кратковременность воздействия и необходимость уберечь от повреждения дорогой гаджет из-за того, что он на шнурке под прикуривателем болтается. Но не умнее было бы просто удлинить шнур, чтобы гаджет мог лежать в в бардачке или другом удобном месте? Вести машину с телефоном в руке все равно рискованно, а кое-где за это могут и штрафануть не слабо.

Что-то новое? Нет, давно известное «старое»

Впервые увидев беспроводную зарядку, я подумал, что производители сделали прорыв, открыв какую-то новую технологию. Благо есть Интернет, который поведал мне правду. На самом деле, появления беспроводной передачи энергии стало возможным благодаря открытию закона Андре Мари Ампером, который доказал, что электрический ток производит магнитное поле.

[product_partner img=»https://w-charger.anyshop.pro/images/complit-min.jpg» text=»Универсальная беспроводная зарядка» link=»https://tolkopolezno.ru/pxMPv1?sub_id_1=кнопка1″]

А случилось это, на минуточку, почти 200 лет назад. В последующие годы ряд ученых подтвердили существование электромагнитных волн, а Никола Тесла посвятил годы своей жизни изучению возможности передачи энергии на расстоянии. Посредством электромагнитной индукции физик сумел на расстоянии зажечь лампу накаливания.

Стандарт Qi

Конечно же, беспроводная передача энергии была интересна многим сферам человеческой жизни, но долгое время не выходила за стены лабораторий. Уже в нынешнем столетии компании, которые занимаются разработкой потребительской электроники (планшеты, смартфоны), стали проявлять инициативы по созданию беспроводных зарядок. Огромный вклад внес Консорциум беспроводной электромагнитной энергии (Wireless Power Consortium), разработавший стандарт Qi («Ци») для малых токов.

Принцип работы беспроводной зарядки по стандарту Qi

Ну, уже из названия устройства становится понятно, что для передачи энергии гаджету не требуется подключения проводов. Принцип работы очень прост. Зарядное устройство получает встроенную катушку (медную), которая берет на себя роль создателя и передатчика электромагнитного поля уже на катушку-приемник, уложенной в смартфоне (может быть над батареей или задней крышкой). Электромагнитное излучение возникает в момент, когда мобильный телефон с приемником оказывается в непосредственной близости с передатчиком (обычно около 4 сантиметров). Затем за дело берутся конденсаторы и выпрямитель (маломощный полупроводниковый диод), которые и обеспечивают аккумулятор энергией.

Значит, я смогу сделать беспроводную зарядку своими руками?

Инструкция: как сделать беспроводную зарядку для телефона своими руками

Весь процесс можно поделить на две части: изготовление передатчика и приемника. Первый компонент получится отдельным устройством, а второй будет установлен в телефон.

Схема беспроводной зарядки очень проста, состоит из двух катушек (передатчик и приемник), а также транзистора и резистора.

Устройство передатчика:

Теперь переходим к изготовлению приемника:

Для многих пользователей, я думаю, лишним не будет видео о том, как сделать своими руками беспроводную зарядку. Поэтому, вот, держите:

Как работает беспроводная зарядка для телефона?

Принцип действия беспроводной зарядки для телефона или любого другого устройства, работающего от стандартного аккумулятора, можно описать двумя словами: электромагнитная индукция.

В начале XIX века великий французский физик Андре Ампер, вплотную занимавшийся изучением особенностей и законов действия электрического тока, открыл, что вместе с движением электронов возникает другое, напрямую связанное с первым явление: магнитное поле, сила которого, как стало ясно в результате нескольких опытов, связана простым соотношением с силой тока. Чем больше вторая, тем больше первая, и наоборот; как только прекращался ток, исчезало и магнитное поле.

Для того времени этого открытия было более чем достаточно. Век спустя другой гениальный учёный Никола Тесла смог использовать электромагнитную индукцию, естественным образом сопровождающую возникновение токов высокой частоты, для дистанционного питания электрических приборов — что, собственно, и стало теоретической основой для создания беспроводной зарядки.

Вряд ли французский и сербский исследователи в момент открытия думали о зарядке устройств для обмена сообщениями и фотографирования окружающего мира; тем не менее обнаруженные ими взаимосвязи сегодня используются в первую очередь для этого — как крупнейшими производителями, так и домашними умельцами, не желающими тратить деньги на заводское устройство.

Исследования продолжались, и в конце XX века Консорциум беспроводной энергии (Wireless Power Consortium), одна из крупнейших работающих в этой области некоммерческих организаций, создала первый опробованный и полностью рабочий стандарт подзарядки аккумуляторов без использования проводов, названный Qi. Изначально он предназначался для передачи токов малой мощности; позже — средней и большой.

Поскольку и описание технологии, и конкретные требования к устройствам беспроводной зарядки относятся к открытой, предназначенной для свободного использования информацией, пользоваться наработками WPC (так же называется и сам стандарт) может любой желающий — разумеется, без какой-либо гарантии со стороны исследовательского центра.

Существуют и другие, помимо Qi, стандарты подзарядки аккумуляторов токами средней мощности, однако все они уступают исходному: часть из них — закрытые коммерческие разработки, делающие сборку устройства своими руками невозможной, а другие позволяют получить на выходе более стабильный, но слишком слабый ток, «растягивающий» процесс восполнения энергии на несколько часов — вплоть до суток.

Вне зависимости от изготовителя и модели мобильного аппарата беспроводная зарядка стандарта Qi работает одинаково:

1. На медной катушке, подключённой к бытовой электросети со стандартными напряжением и частотой, генерируется мощное магнитное поле.
2. Оно передаётся на катушку-приёмник, располагающуюся на расстоянии нескольких сантиметров от первой, и преобразуется посредством дополнительного элемента в электрическую энергию, после чего поступает или на разъём телефона, или непосредственно на контакты аккумулятора.

Нередки случаи, когда после первой «зарядки» не включается Wi-Fi на телефоне; единственное, что может сделать неудачливый владелец устройства, — обратиться в сервисный центр или ремонтную мастерскую.

Что делать, если у смартфона нет функции беспроводной зарядки?

Отсутствие у смартфона технологии беспроводной зарядки вовсе не значит, что ею нельзя воспользоваться. Сегодня для решения этой проблемы некоторые производители предлагают дополнительные аксессуары, способные добавить девайсу недостающую функцию.

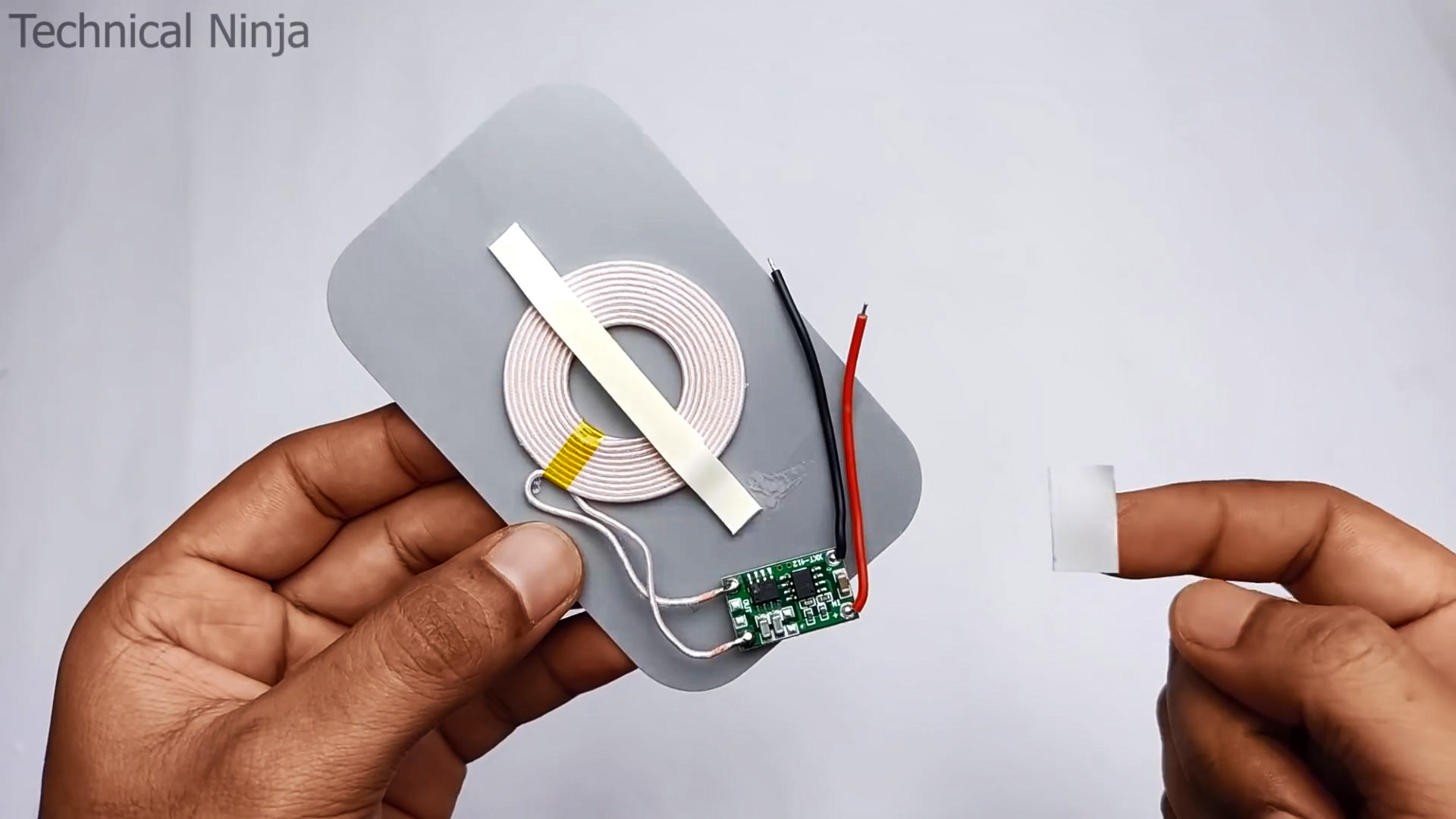

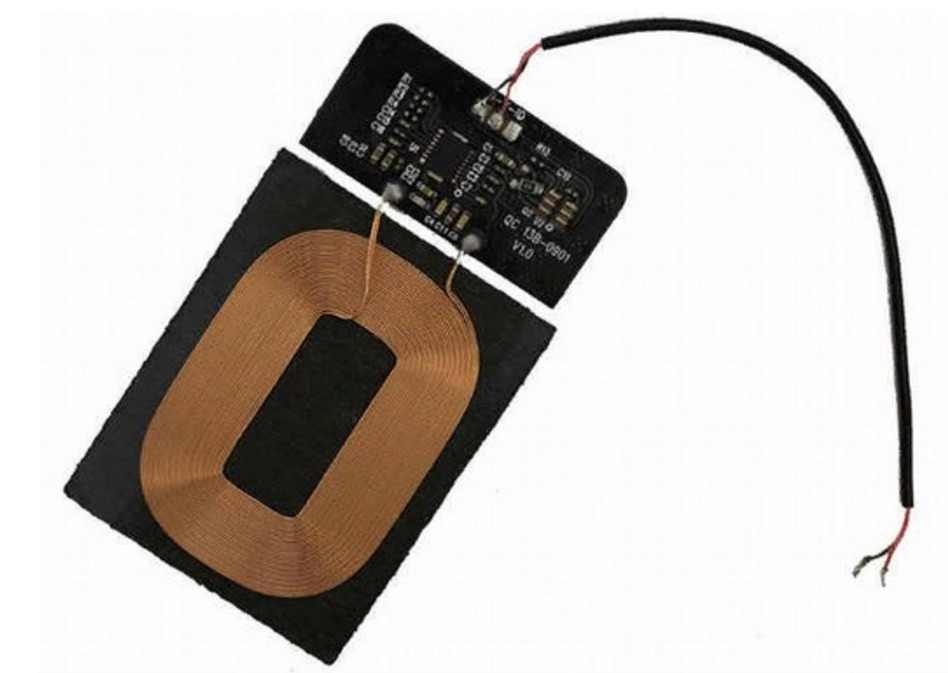

Одним из таких способов являются ресиверы-пластины. Это такая тонкая пластиковая карточка со встроенной катушкой индуктивности, которая подключается к смартфону посредством специального контактного шлейфа, после чего помещается под крышку. В качестве более комплексной альтернативы можно приобрести специальный зарядный чехол с уже встроенной аналогичной пластиной, котороый после установки заменяет заднюю панель гаджета.

Технологии делают удобнее жизнь современного пользователя мобильных устройств в самых разных аспектах. Если до недавнего времени главные конкурентные позиции сосредотачивались в самих устройствах, то сегодня все больше внимания производители уделяют аксессуарам и периферийным компонентам.

Одним из них является Как работает данное устройство и чем оно может быть полезно современному пользователю? Ответы на эти вопросы заключаются в самой концепции связи, исключающей проводное соединение. Беспроводной контакт призван избавить людей от хлопот с неудобными разъемами. Во многом эта идея реализовалась, но не обошлось и без недостатков таких устройств.

Какие телефоны Хуавей и Хонор поддерживают беспроводную зарядку: список моделей

Поддерживает ли беспроводную зарядку Хонор 7C/8C/8/9/9 Lite/10/10i/10, Лайт/Play/20/P20, Lite/20 Pro и Хуавей P Smart 2020/Mate 20/P20, Pro/P30 Lite/P30? Перечисленные модели являются наиболее широко используемыми в своем ценовом сегменте. Поскольку явление бесконтактной зарядки приобрело популярности, то и тысячи пользователей заинтересованы в наличии новой технологии на своем устройстве. Обладатели этих телефонов массово ищут ответы — получится ли пополнить батарею своего гаджета без классического кабеля? Отвечаем в статье.

Что такое беспроводная зарядка

Способ беспроводной зарядки основан на стандарте Qi (Ци). Его представили в 2009 году, и с тех пор способ стал набирать обороты. В основе лежит поток энергии, который передается на расстоянии до четырех сантиметров. Это значит, что подключить гаджет к питанию возможно бесконтактно — на расстоянии до 4 сантиметров от ЗУ.

В основе такого инновационного метода лежит простое явление электромагнитной индукции. Передатчик энергии — аппарат, обеспечивающий зарядку, та панель, к которой прикладывают смартфон. Приемник — мобильное устройство.

Плюсы:

• современная технология;
• отказ от кабелей;
• во время того, как устройство подключено к питанию, возможно свободно им пользоваться;
• такой способ не вредит аккумулятору и не влияет на работу мобильного аппарата;
• на некоторых моделях бесконтактных ЗУ сразу возможно подключить к питанию несколько телефонов.

Среди минусов выделяется только то, что пока для такого метода не придумали элемента, который бы увеличил скорость восполнения батареи до 100%. То есть, сравнивая классический кабель и стандарт Qi, последнему потребуется куда больше времени, чтобы ваш смартфон показал полный аккумулятор.

Один из распространенных мифов о технологии Ци — она портит аккумулятор, он от этого начинает быстрее разряжаться и вскоре вообще перестает функционировать. Это мнение не соответствует действительности, поскольку принцип подключения к питанию был разработан профессионалами в своем деле. Разработчики учли мощность магнитного поля и все обстоятельства, влияющие на работу батареи. Это влияние никак не отличается от того, что оказывает энергия, которая подается через шнур от розетки.

Какие телефоны Хуавей и Хонор поддерживают беспроводную зарядку

В бюджетных моделях такой функции нет, так что пока ее внедряют только в дорогие смартфоны. До тех пор, пока она не станет более популярной и общепринятой, ее не стоит ожидать тем, кто не готов платить много за гаджет с инновационными возможностями. Рассмотрим актуальный на 2020 год перечень аппаратов, на которых есть модуль бесконтактного заряжания:

• от производителя Хонор — это классические 7, 8, 9, 10, 20;
• также их улучшенные версии 7С, 8С,  П20;
• Лайтовые версии 10 Lite, 20 Lite;
• от производителя Хуавей — это П Смарт нынешнего года, Матовый 20, Про, П30 Лайт и П 30.

Если вы не нашли своего гаджета в этом перечне, не спешите расстраиваться. Проверить, поддерживает ли телефон технологию беспроводной зарядки, возможно через два точных канала:

• инструкцию к смартфону;
• на сайте разработчика.

Если воспользуетесь сайтом, нужно будет указать точную модель устройства и год выпуска. Например, список телефонов Honor и Huawei, которые поддерживают беспроводную зарядку, возможно найти на официальных сайтах этих производителей. У них же возможно и заказать фирменное ЗУ, которое заряжает смартфон без кабеля.

Плюсы и минусы самодельной беспроводной зарядки

Устройство для восполнения заряда телефона или планшета без проводов, изготовленное своими руками, при условии соблюдения следующей инструкции и аккуратности домашнего мастера имеет свои достоинства и недостатки. Чтобы понять, имеет ли смысл вообще приступать к сборке, нужно внимательно ознакомиться с первыми и вторыми — и решить, насколько возможность обойтись без шнура компенсирует затраченные время и усилия.

Преимущества самодельной беспроводной зарядки:

1. Дешевизна. Если приличное заводское устройство стоит от 40 долларов, то на запчасти, необходимые для сборки передатчика и приёмника своими руками, придётся потратить в минимальной комплектации вдвое меньше. Совсем обойтись без расходов, само собой, не получится: пользователь вынужден будет приобрести медную проволоку, транзистор и диод — с большой вероятностью дома у него их не сыщется.
2. Удобство. Зарядка батареи телефона с помощью стандартного проводного устройства всё ещё остаётся самым надёжным и безопасным вариантом, однако многих владельцев мобильных устройств раздражает само наличие шнура. С беспроводной зарядкой, как несложно догадаться, такой проблемы не возникнет — кабель нужен будет только для подключения катушки-передатчика.
3. Возможность поэкспериментировать. Если обладателю мобильного телефона не терпится проверить свои навыки намотки и пайки, а просто заменить вышедший из строй разъём в телефоне кажется скучным, самое время приступить к работе — создание беспроводной зарядки поможет занять один-два вечера и гарантированно избавит от скуки.

Недостатки беспроводной зарядки, сделанной своими руками:

1. Малая «зона покрытия». Самое лучшее самодельное устройство сможет заряжать телефон, находящийся на расстоянии четырёх-пяти сантиметров от катушки-индуктора. Даже для заводских моделей «диапазон» не превышает двадцати сантиметров — и уже поэтому стандартный зарядник с проводом, имеющим длину до полутора метров, гораздо более удобен.
2. Электромагнитные помехи. Это явление действительно существует и, поскольку беспроводная зарядка неминуемо создаёт сильное магнитное поле, негативно сказывается на окружающих устройствах. Конечно, оно не «убьёт» флешку и не приведёт в негодность оптический диск, а вот существенно ухудшить качество звука, выдаваемого чувствительными динамиками, может легко. Кроме того, нельзя исключать индивидуального воздействия на человеческий организм, самым часто проявляющимся признаком которого является головная боль.
3. Сложность сборки. Сделать беспроводную зарядку своими руками — это не наклеить защитное стекло: владельцу телефона придётся повозиться, не имея никаких гарантий, что в итоге получится рабочее и безопасное для аппарата устройство. При несоблюдении приведённой ниже инструкции, использовании «неправильных» элементов и просто несчастливой случайности в лучшем случае не будет работать зарядка; в худшем — и сам аппарат.
4. Необходимость искать запчасти. Если с приобретением медной проволоки (а стальная не подойдёт) проблем не предвидится, то за транзистором и диодом придётся обращаться в специализированный магазин, а то и выписывать их через Интернет. Пользователь, которого не пугают сложности, может действовать именно так; если же главное — комфорт и безопасность любимого телефона, разумнее будет приобрести беспроводную зарядку от любого производителя.

Советы по выбору комплектующих

Богатство существующей элементарной базы Многие элементы схемы индуктивного передатчика и приемника тока имеют как российские, так и зарубежные аналоги. К примеру, таймер NE555 можно безболезненно заменить на его полные аналоги (для некоторых необходимо будет проверить калибровку ножек и рабочее напряжение) – 1006ВИ1, 1006ВИ2, AN1555(N), GL555, LB8555(D|P), LM555(CN|N), MC1455(P|P1), NJM555D, RC555, TA7555P, UPC1555(C), UPC617C, KP1006ВИ1(А), KФ1006ВИ1, 142EH6, ICM7555(CBA-T|IPA)), LM555(CM|N), MC1455(D|U|G|P1), NE555(D|M|P|N), TA7555(F|S), UA555(TC(-8)|PC), ECG955M, M51841P.

В качестве полевого транзистора подойдут его варианты MTP50N05, КП723А, MTP50N06V, STP45NE06, STP50N06, MTB50N06V, STB45NF06T4, HUF75329(P3|S3(S)), STP45NF06, STP60NF06, STB60NF06(T4|L|LT4) или близкие по характеристикам.

Диод М4 в приемном контуре – заменяется любым с допустимыми токами 1А/400В. Можно чуть менее мощным, так как сила приходящего питания намного меньше.

Стабилизатор напряжения также можно заменить любым с выходным током 5В. Полные аналоги: L7805CV, MC7805CTG, русский КР142ЕН5А.

Недостатки

Минимальная стоимость подобной зарядки — около 700 рублей. Совсем недорого, скажете вы. Но учтите, что скорость при этом намного меньше, чем у стандартной модели. За высокую скорость приходится доплачивать. В результате одно беспроводное зарядное устройство для телефона обойдётся в 2,5 тысячи как минимум.

Кроме того, что энергоэффективность меньше, часть её будет просто уходить в виде тепла.

При этом такой способ подходит не для всех телефонов. Те же айфоны, например, нуждаются в дополнительном приспособлении.

Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.

Как называется беспроводная зарядка для телефона?

Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как узнать, поддерживает телефон беспроводную зарядку или нет?

Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.

Как подключить и заряжать телефон беспроводной зарядкой

Как подключить и заряжать телефон беспроводной зарядкой? Проще простого. Подключив устройство к источнику энергии, нужно поставить его на ровную поверхность, а телефон положить сверху. Расположить его нужно так, чтобы аккумулятор попал в зону действия, то есть серединой спинки.

Развитие

Развитием беспроводной зарядки занимаются в мире две большие группы Wireless Power Consortium и AirFuel Alliance (объединение A4WP и PMA), есть еще несколько групп малоизвестных в мире, стремящихся продвигать свои собственные более уникальные технологии.

На сегодня основным стал стандарт, разработанный консорциумом Wireless Power Consortium (WPC). Этот стандарт носит название Qi (на русском произносится как “ци”).

Многие производители смартфонов поддерживают этот стандарт. Так что покупая передатчик Qi нужно что бы и приемник в телефоне так же его поддерживал, а сам передающий модуль может быть и сторонней фирмы.

Стандарт Qi обеспечивает зарядку мощностью до 5 Вт и силой тока 1 или 2 А, при напряжении 5 В. Такие же параметры имеют и проводные зарядки с интерфейсом USB.

Qi так же позволяет приемнику и передатчику обмениваться информацией по своему протоколу. Передатчик запрашивает приемный модуль о поддерживаемых стандартах, уровне зарядки, что позволяет регулировать силу заряда и отключение передающего устройства, если аккумулятор полностью зарядится. Последняя версия Qi имеет КПД около 80% и допускает расстояние между приемником и передатчиком до 45 мм.

На сайте Wireless Power Consortium указано, что сертификацию Qi получили около 1080 устройств.

А вот AirFuel продвигает свой стандарт РМА . Он меньше распространен, но некоторые производители мобильной техники поддерживают и его. А в отдельных устройствах есть поддержка сразу двух стандартов и РМА, и Qi.

Различиями между стандартами Qi и РМА являются частота передачи и протокол соединения.

Вредность и безопасность

Техника беспроводной передачи методом электромагнитной индукции использует ближнее электромагнитное поле на расстояниях около одной шестой длины волны. Энергия ближнего поля сама по себе не является излучающей. Сила электромагнитного поля быстро падает с увеличением расстояния от источника больше 5 см.

Так что существующие беспроводные зарядки для телефонов можно считать безвредными и безопасными для человека.

Достоинства и недостатки

Главные преимущества, которые можно увидеть в конструкции и методе передачи энергии:

1. Отсутствие проводов, подключаемых к мобильнику. Не расшатывается разъем USB на телефоне, никто случайно не зацепит. Хотя сам передатчик подключается к розетке проводом.
2. Возможность использовать несколько передатчиков в здании и переходя из комнаты в комнату не нужно носить с собой зарядку. Можно просто перейдя в другую комнату положить смартфон на передатчик и зарядка продолжится.

К недостаткам можно отнести:

1. Большее время зарядки, чем от штатного блока питания.
2. Большая стоимость самого устройства беспроводной зарядки по сравнению с обычным зарядным.

Беспроводная зарядка для телефона своими руками

Если нужное устройство не поддерживает стандарт беспроводной зарядки, то можно сделать такую зарядку и своими руками.

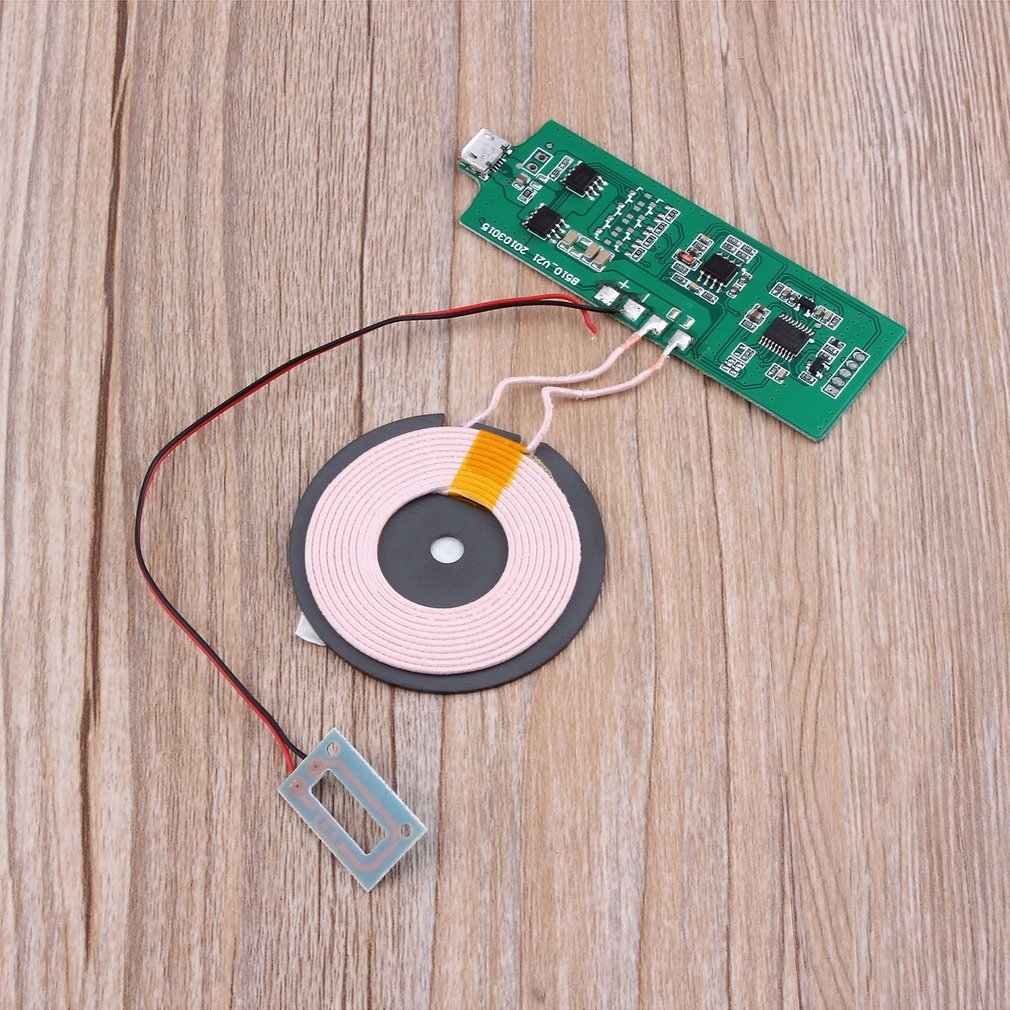

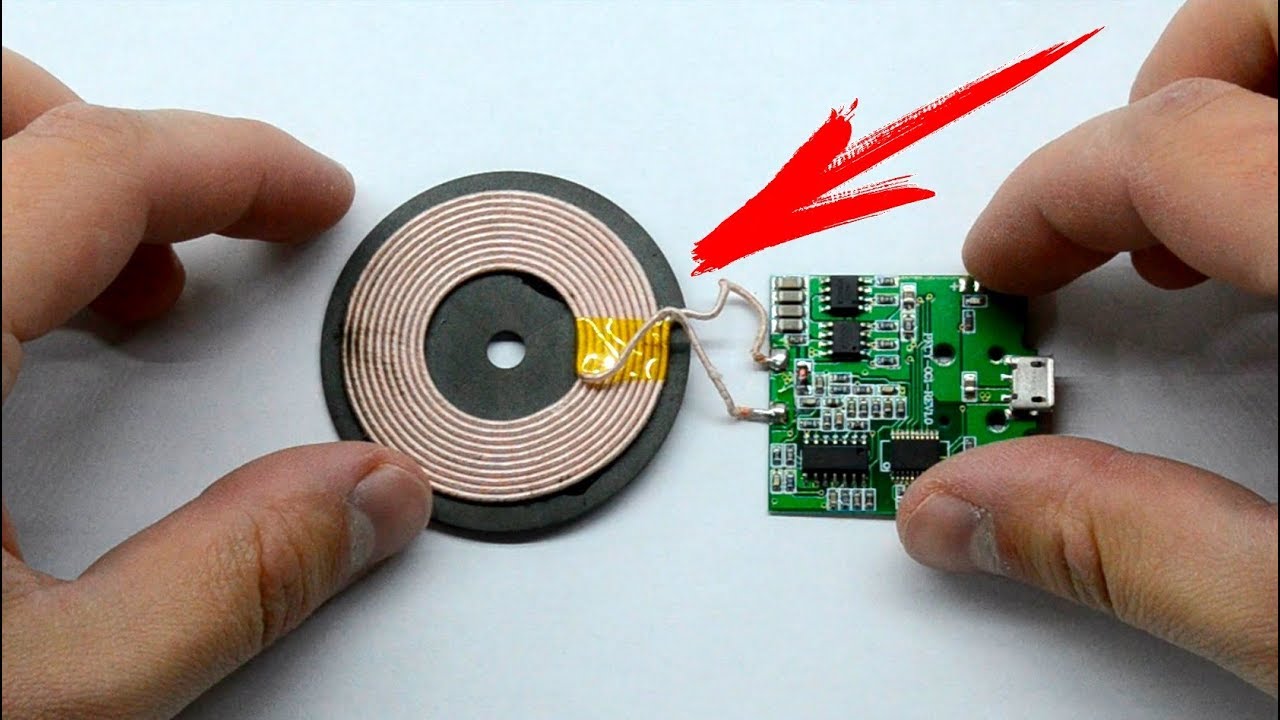

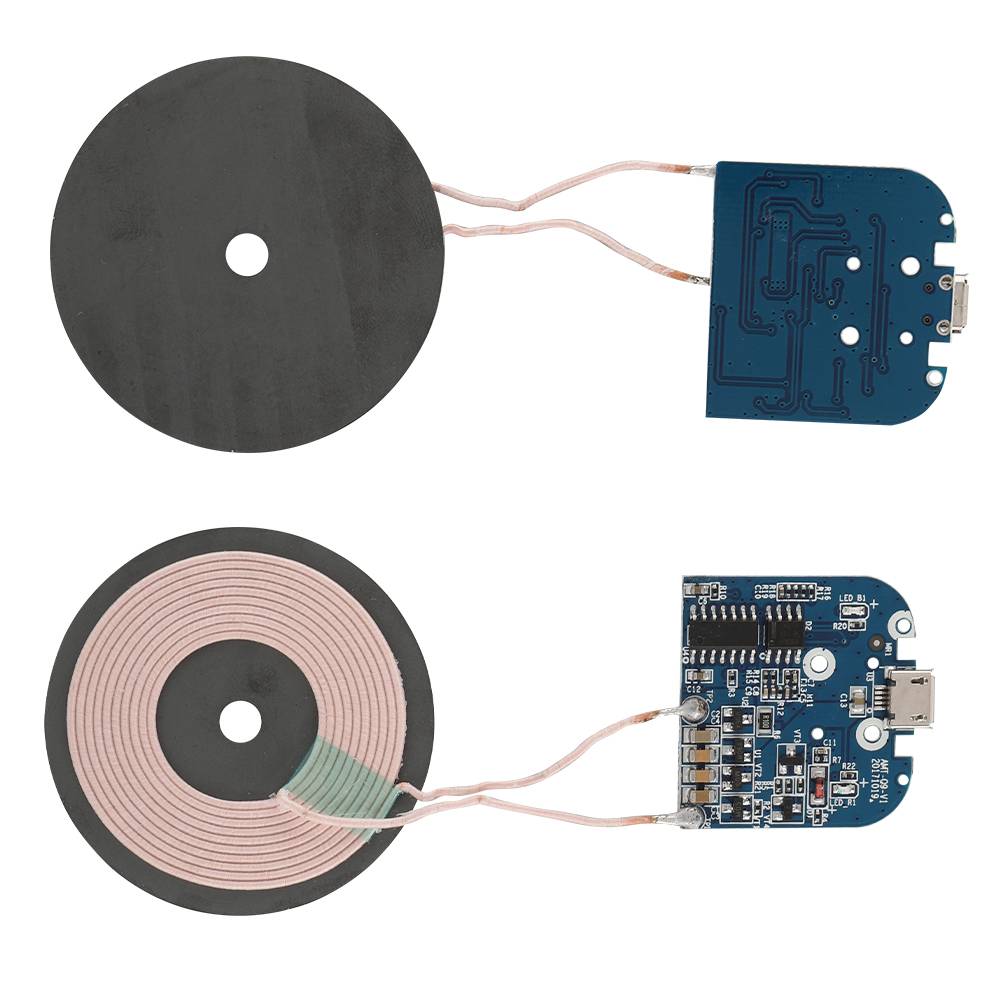

Самый простой способ сделать беспроводную зарядку – это купить передатчик и для телефона приобрести специальный чехол или насадку, которые имеют приемный модуль. Такой приемник подключается к смартфону через обычный зарядный разъем.

Беспроводные зарядные устройства для мобильных телефонов в видеообзоре:

Статья описывает, как работает беспроводное мобильное устройство.

Навигация

Цифровые технологии в нашу эпоху развиваются очень стремительно, и трудно сказать, какое же чудо будет изобретено уже завтра. Сначала мобильные телефоны, которыми мог бы обладать практически каждый человек на Земле, представлялись лишь элементом фантастики, либо атрибутом далекого фантастического будущего.

Но фантастика стала реальностью довольно быстро. А возможность заряжать мобильный телефон зарядкой без проводов можно ли считать фантастикой? Думаю, большинство пользователей так и посчитает, но мы поспешим их удивить – беспроводная зарядка не просто реальность, но уже становится обыденностью.

Сегодня мы в нашем обзоре будем говорить о беспроводных зарядных устройствах. Мы узнаем, как выглядит работа беспроводного заряжающего устройства, и как её нужно устанавливать для сотовых телефонов. Если вы устали путаться в проводах, если вы часто меняли зарядку из-за протёртого кабеля и хотите познакомиться с альтернативными источниками энергии, то наша статья посвящена вам.

Как сделать беспроводную зарядку для телефона своими руками

Индукционное зарядное устройство своими руками Материалы и инструменты

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:

• Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;
• Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;
• Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
• Два диода типа UF;
• 2 резистoра с номиналом до 1 Ватт;
• Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;
• Припой;
• Паяльник.

Из чего состоит традиционное зарядное устройство

Прежде чем сделать зарядное устройство своими руками, рассмотрим из чего оно состоит и как действует. Есть коробочка (плата), на которой будем делать генератор. К нему присоединён передающий контур. Он воздействует на приёмный контур. На первичном контуре возникает высокочастотное поле. Это напряжение с помощью индукции передаётся на вторичный контур. Там оно выпрямляется и сглаживается конденсатором, потом стабилизируется до 5 Вольт в узле стабилизации.

Делаем передатчик (генератор) своими руками: описание схемы

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.

Передающий контур имеет две полуобмотки, которые соединены со средней точкой. Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.

Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.

Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.

Делаем своими руками катушку

Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.

Берём один длинный провод. Складываем его пополам. Выпрямляем.

На пальцы или пластик наматываем 5 витков.

Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.

У нас остаётся три кончика. Один со сгибом. Отрезаем этот сгиб. Теперь у нас 4 кончика. Чистим их.

Нам нужно будет подключить либо конец первой обмотки к началу второй, либо начало первой обмотки к концу второй. Чтобы проверить, что к чему подключать, используем мультиметр.

Мультиметр переводим в режим проверки диода. Подсоединяем мультиметр к каждому кончику одновременно с обоих концов. Мы видим, что при подключении к одним кончикам мультиметр реагирует, а при подключении к другим — нет. Эти кончики должны находиться с разных сторон. Их мы должны скрутить друг с другом и запаять. Это средняя точка. Оставшиеся кончики — две коллекторные обмотки, которые идут к транзисторам. Теперь мы готовы собрать зарядку своими руками.

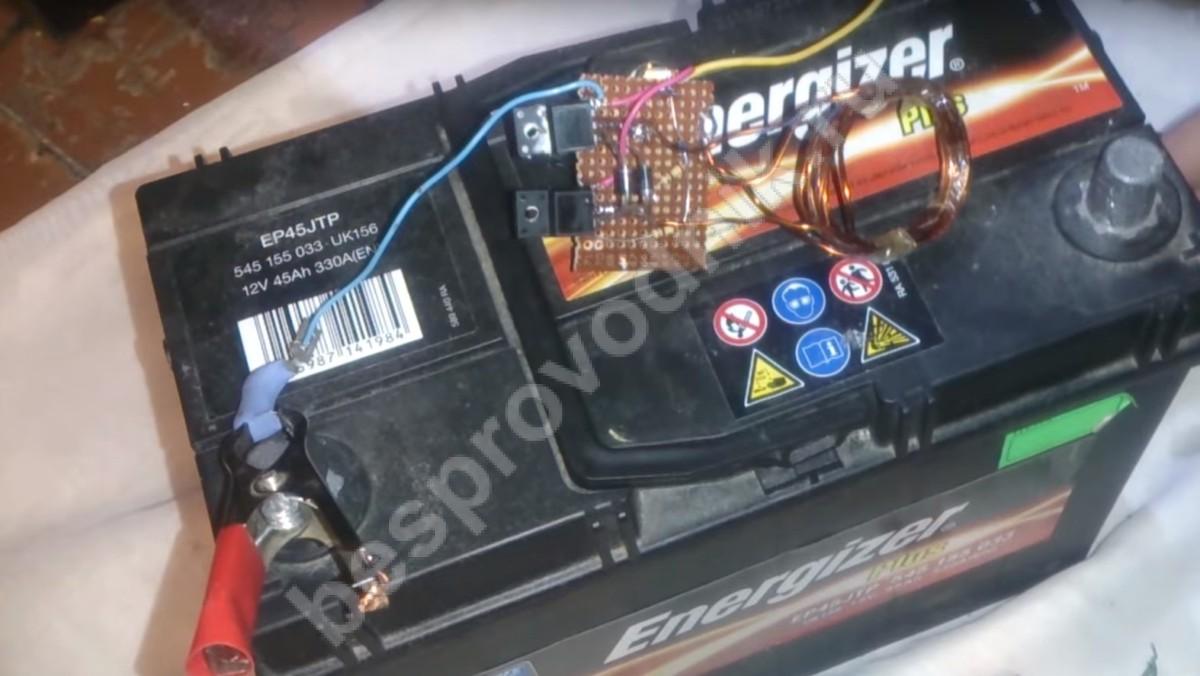

Собираем всё вместе своими руками

Чтобы собрать устройство своими руками, берём припой, паяльник и плату. Припаиваем сначала два транзистора.

После этого припаиваем диоды.

К ним — резисторы. Один кончик — к диодам, другой — к плате.

Теперь припаиваем своими руками контур. Мы смотали его раньше. Теперь нужно залудить две его обмотки и присоединить к схеме.

Приёмник

Приемник беспроводной зарядки своими руками делать, как правило, не решаются, так как здесь уже нужно лезть в телефон. Довольно грубый отдельный приёмник можно сделать своими руками только для того, чтобы проверить, работает ли передатчик. В приёмнике, сделанном своими руками, диод желательно использовать тоже UF.

Конденсатор ёмкостью 47-100 мкФ. Рабочее напряжение — 25 вольт. Второй конденсатор можно использовать на 10-16 Вольт. Ёмкость — 47 мкФ. Контур у приёмника, сделанного своими руками, — также 10 витков. Диаметр провода — 0,75 мм.

В написанной инструкции разобраться сложнее, чем следовать показанным действиям. Мы прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.

Процесс изготовления

Начать изготовление самодельного устройства лучше с передающей части. Таймер с обвязкой можно разместить на кусочке монтажной платы, а если есть навыки – можно изготовить печатную плату. Там же надо расположить транзистор, но лучше сразу предусмотреть для него место под небольшой радиатор. В процессе работы ключевой элемент может заметно нагреваться.

Передающую катушку лучше сделать плоской – это лучше с точки зрения КПД передачи энергии. Для ее изготовления потребуется медный провод в лаковой изоляции. Ориентироваться надо на толщину около 1 мм. Чем толще провод, тем меньше потери, но тем больше габариты катушки при том же количестве витков. А их надо намотать около 25. Витки катушки укладывают на плоскость (удобно использовать коробочку для компьютерного компакт-диска) и заливают эпоксидным компаундом (хотя это не обязательно, но заливка придаст конструкции прочность).

Выводы зачищаются и припаиваются согласно схеме. На этом сборка передатчика закончена.

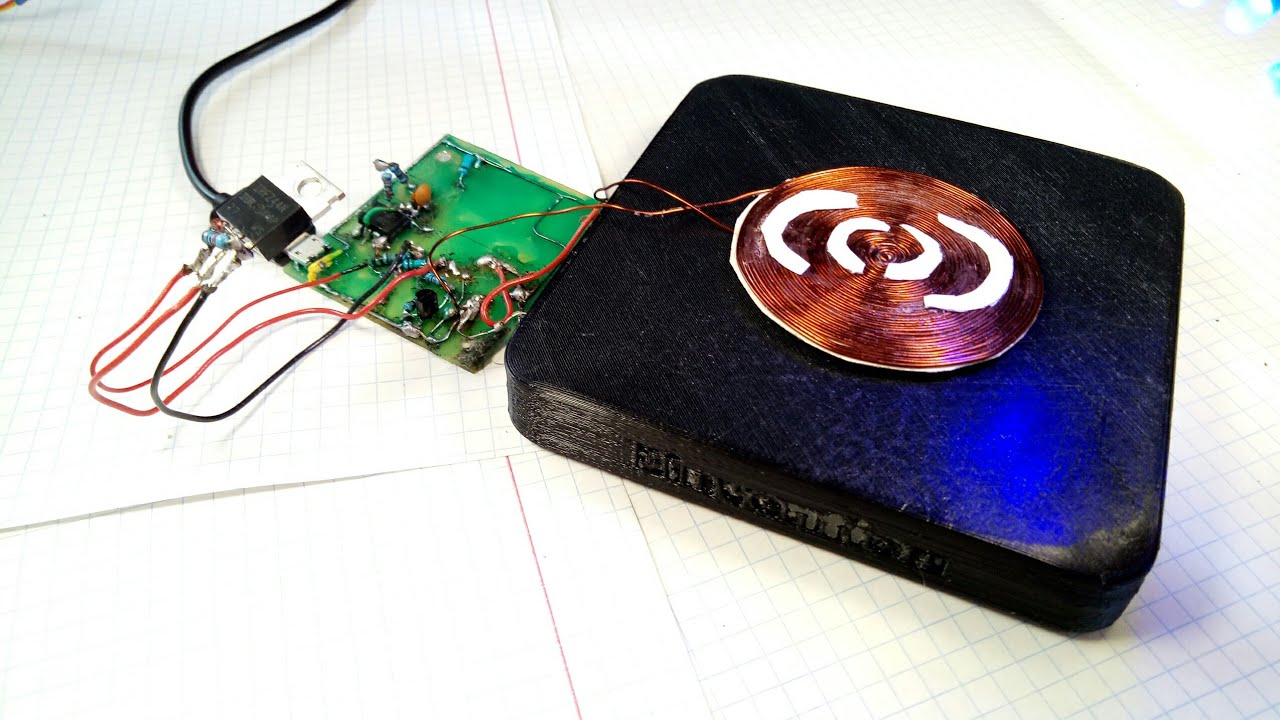

Возможная конструкция передающей части

Перед сборкой приемной части надо определить, уместится ли узел внутри телефона или планшета, а если уместится – то как его там расположить и закрепить.

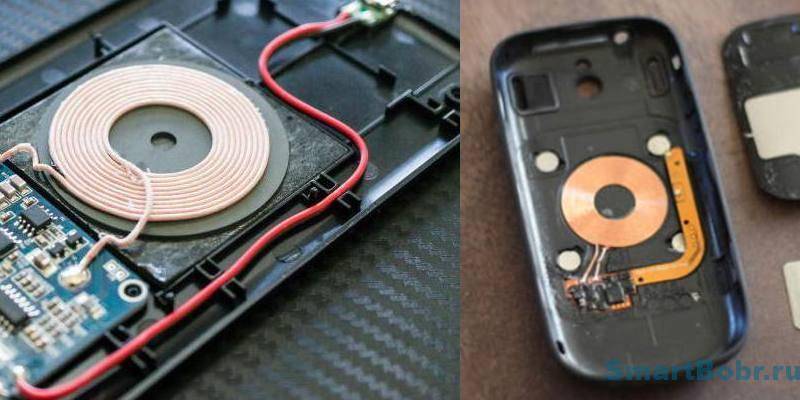

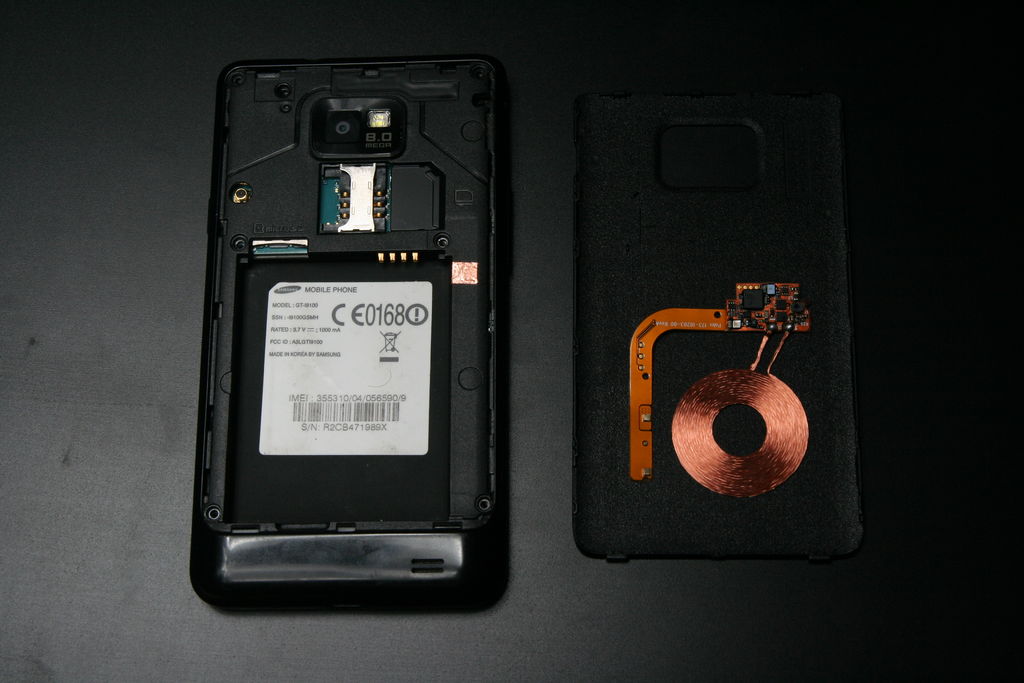

Возможное размещение приемной — на внутренней части крышки

Если возникнут неразрешимые проблемы, можно собрать приемник по упрощенной схеме, но в этом случае имеется недостаток – выходное напряжение не будет стабилизировано. Это может быть вредно для аккумулятора. Лучше добавить к такой схеме стабилитрон (параллельно выходу) на напряжение около 5 вольт, если позволит место.

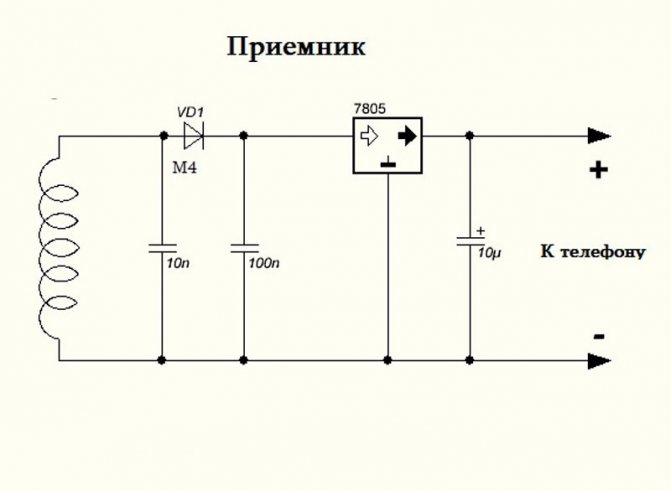

Упрощенная схема приемной части

Катушка приемника содержит те же 25 витков, но более тонкого провода. Его толщина должна быть 0,3..0,4 мм, иначе катушку в корпус не уместить. Конструкция приемной катушки также должна быть плоской.

Другой вариант размещения приемной части внутри телефона
