Как сложить кирпичную печь своими руками

Преимущества простой печки

Все печи простого типа имеют много уникальных преимуществ. Например, для их постройки тратиться минимум времени. Некоторые модели можно возвести всего за час, а на монтаж других уходит 1-2 дня. Небольшие конструкции отличаются лёгким весом, а значит им не требуется обустройство фундамента, что позволяет экономить время, деньги и силы. Можно выбрать любое место для установки конструкции, если делаются мобильные версии без использования связующего раствора, то её можно разобрать в любой момент, перенести и установить на новом месте. Для топлива можно применять любые материалы – шишки, поленья, стебли больших растений и так далее.

Вариант декорирования печи-камина Источник o-remonte.com

Немаловажно то, что такие конструкции отличаются меньшим расходом топливных элементов. Например, по сравнению с буржуйками потребуется в несколько раз меньше дров

Если вы используете самую простую печку без связывания камней глиной, можно увеличить теплоотдачу, которая будет больше, чем от открытого костра. Это отличный вариант для походов, но не совсем удобный, если вы передвигаетесь без транспорта. Поскольку кирпич тяжёлый и ёмкий, его неудобно и тяжело с собой носить.

Дополнительным большим плюсом является минимальный уровень задымления, а само топливо практически сгорает без отходов. После хорошего прогрева температура камней может достигать 1 тысячи градусов, что гарантирует не только хороший и быстрый обогрев, но и быстрое приготовление различных блюд.

Есть ли необходимость в наличии чертежа?

Если есть подробное описание, наглядные схемы или видео, можно спокойно обойтись и без чертежей. Ведь именно простота каждой конструкции и минимум расходов позволяют мастеру избавиться от продолжительного и сложного монтажа.

Чертеж может потребоваться только тогда, когда запланировано строительство крупной стационарной печи, которая будет одновременно выполнять функции и обогрева, и приготовления пищи. Но если опыт в подобных делах уже имеется, даже тогда мастер может обойтись без чертежей.

Если печку для дома делает новичок, мастера-профи рекомендуют сделать пробный «макет», без использования смеси. Это поможет разобраться в особенностях кладки, не совершить в дальнейшем серьезных ошибок и выполнить чистовой вариант правильно.

Печка с плитой для варки

Такая кладка небольшой печи из полнотелого кирпича своими руками – это самый простой и популярный вариант, пошаговая инструкция и фото прилагаются.

Габариты таковы:

глубина – 53 сантиметра;
ширина – 78 сантиметров.

Работа идет лучше и быстрее, если у мастера имеется все необходимое. Потому закупиться следует заранее, понадобятся:

колосниковая решетка;
красный полнотелый кирпич;
поддувальная дверца;
топочная дверца;
трубная задвижка;
чугунная плита на единственную конфорку.

Если печь работает на дровах, для нее не нужен огнеупорный кирпич. А красный необходимо выбирать очень тщательно, чтобы он был без неровностей и трещин. Его понадобится не больше 107 штук. Остальные пункты в перечне нужны в единственном экземпляре.

Приготовление кладочной смеси

Рецепт приготовления смеси для кладки довольно прост. Для нее понадобятся:

вода – 1 часть;
глина – 4 части;
просеянный песок – 8 частей.

Ингредиенты просто смешиваются между собой. Песок добавляется в последнюю очередь. Правильную консистенцию готового раствора на самом деле вычислить очень легко – он должен сползать с мастерка, не оставляя никаких следов. А во время кладки – не будет вытекать из швов (толщина которых не должна превышать 5 миллиметров).

Объем раствора рассчитывается по количеству имеющегося кирпича. В среднем одного ведра кладочной смеси достаточно для полусотни кирпичиков.

Закладка фундамента

Ширина основания должна быть приблизительно на десяток сантиметров больше, чем ширина печи. То есть, 88-90 сантиметров. Высота в каждом случае подбирается индивидуально. Но с тем расчетом, чтобы низ первого ряда кладки оказался на одном уровне с полом.

В том случае, если подполье глубокое (около 60 сантиметров), тогда выкапывать дополнительно яму не требуется. Хватит и опалубки по грунту. Ее размеры должны быть на пару сантиметров меньше, чем габариты готовой печи.

На дно укладывается пара слоев рубероида, чтобы защитить фундамент от воды. Уложив бетон, нужно оставить его на неделю в покое, чтобы он стал прочнее. И только потом можно выкладывать кирпичи.

Выкладывание рядов

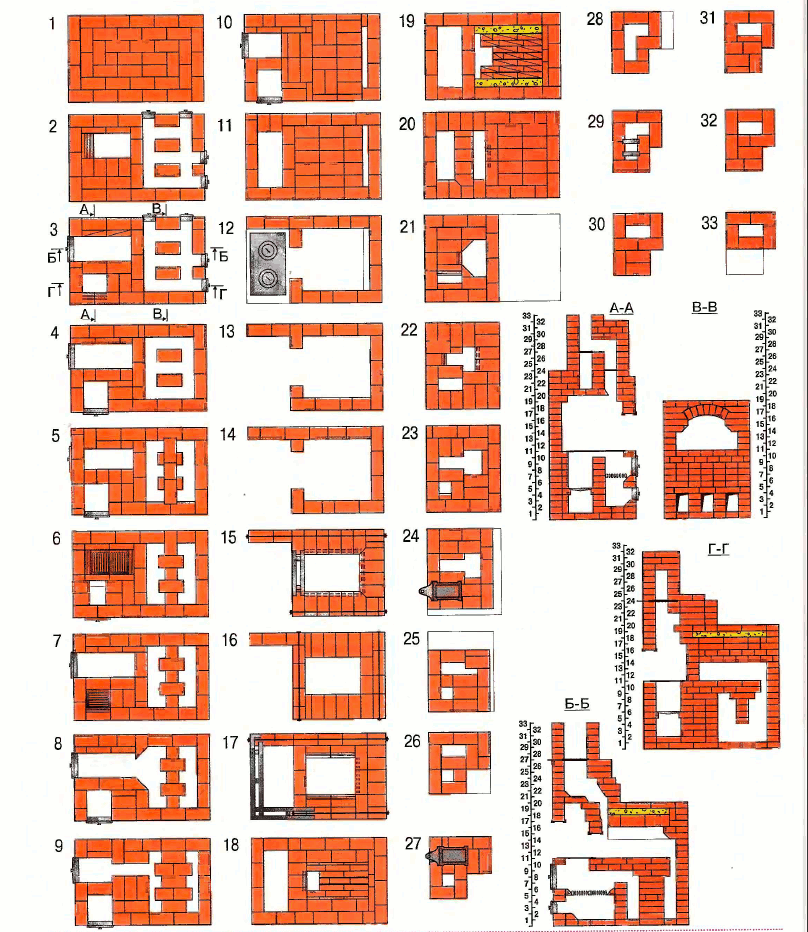

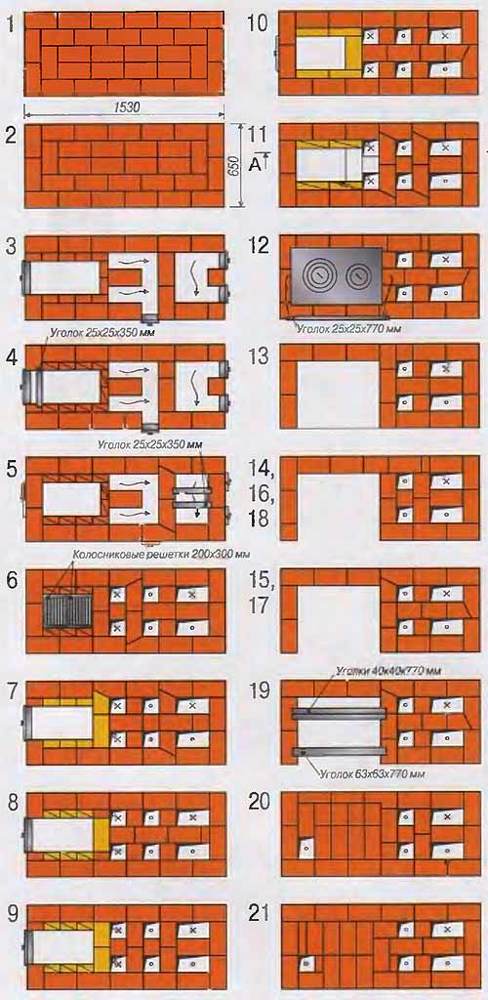

Порядовка поможет не запутаться:

Первый ряд кладется на слой глиняной смеси толщиной не больше пяти миллиметров.
Выровняв основание, выкладывается затем второй. При этом нужно оставить свободный участок для поддувальной дверцы.
Прежде чем устанавливать ее, к дверце надо прикрутить оцинкованную проволоку и зафиксировать ее кончики в швы.

Между дверцей и кирпичом необходимо оставить небольшой зазор – важно учитывать, что от высоких температур металл расширится. Перед монтажом рамку дверцы нужно обмотать влажным шнуром из асбеста.

Третий ряд должен перекрывать швы предыдущего. На данном уровне устанавливается колосниковая решетка в топливнике.
Следующая линия ставится на ребро с соблюдением перевязки швов, затем формируются стенки топочной. Прямо за этой камерой будет располагаться дымоход. Чтобы в дальнейшем было несложно очищать его дно, в задней стенке нужно оставить один кирпич без смеси. Его можно будет вынимать и таким образом удалять золу.

Внутри дымохода нужно сделать пару подставок из кирпичных кусочков – они будут опорой для внутренней перегородки.
Очередной ряд выкладывается уже плашмя с расчетом на то, чтобы оставить участок для топочной дверцы.

Если взглянуть на порядовку, в задней части печки можно увидеть стенки пары дымовых каналов. Их поверхность в ходе монтажа необходимо с большой тщательностью вытирать мокрой тряпкой от глины, которая будет проступать из швов

Это условие важно соблюсти, потому что только так можно обеспечить хорошую тягу.
Топочная дверца перекрывается на восьмом ряду. Важно не забыть зафиксировать в швах проволоку, как в случае с поддувальной дверцей

Здесь же в задней стенке топливной камеры необходимо установить кирпич с косым срезом. Это так называемый дымовой зуб. Он улучшит теплоотдачу и тем самым создаст препятствие для ускоренного выхода дымовых газов в дымоход.

По завершении девятого ряда, на кладочную смесь нужно уложить шнур из асбеста. Это требуется для улучшения герметизации стыков варочной плиты с кирпичом.
Выполнив десятый уровень, можно перекрывать топливник чугунной плиткой.
Уже после одиннадцатого уровня кирпича в трубе ставится дымовая заслонка. По контуру она точно так же уплотняется шнуром асбеста, заранее вымоченным в глине.

Последние два ряда отвечают за формовку стенок трубы. Когда они закончены, на печку устанавливается легкая труба из листового металла, которая затем выводится на крышу дома.

Видео поможет разобраться в деталях.

Как сложить печь своими руками — описание процесса

Приступаем к работе. Строительство печи всегда начинается с фундамента. Если строительство печи планируется в доме, то возведение фундамента зависит от того, какой в помещении пол — бетонный или деревянный.

В случае надёжного бетонного пола, фундамент для печки не потребуется совсем, а кладка будет производиться непосредственно на пол с предварительно постеленным листом рубероида под кладку. Если пол деревянный, фундамент придётся заливать с нуля, предварительно удалив напольное покрытие под местом планирующейся печки.

При строительстве печи на улице, заливка бетонного основания является обязательным этапом. Для того чтобы залить фундамент, предварительно необходимо вырыть яму в грунте. Глубина котлована должна составлять 40–50 см. Дно котлована застелите песчаной подушкой высотой в 10 см, затем насыпьте щебень такой же толщины.

Все слои необходимо тщательно утрамбовать. Периметр вырытого котлована необходимо огородить опалубкой, для того, чтобы залить бетон. Над уровнем пола или земли она должна подниматься на 10–12 см.

На нижний слой бетонного основания можно залить цемент (после песка и щебня). Распределите цемент ровным слоем и оставьте на некоторое время для застывания. Когда нижний слой схватился, можно приступать к возведению верхнего слоя, для этого используйте более тонкий раствор. Заполните раствором оставшееся пространство в котловане и хорошо разровняйте. Позвольте фундаменту хорошо просохнуть, только после этого можно продолжать работы.

Примерно спустя 20–30 дней покройте бетонное основание слоем гидроизоляции, используя рубероид. Нанесите на поверхность разметку, повторяющую форму конструкции — по разметке можно начинать выкладывать кирпичные ряды. Опытный мастер никогда не порекомендует начинающим печникам производить кладку на раствор — велика вероятность испортить работу.

Лучше класть кирпичи насухо, постоянно сверяясь с имеющимся чертежом и выбранным планом строительства. Кладка насухо должна производится со вспомогательными рейками толщиной 5 мм, которые будут определять расстояние между рядами. Этот промежуток во время основной кладки необходимо заполнять раствором.

Во время основной кладки каждый ряд лучше также предварительно выкладывать насухо, тщательно контролируя все нюансы. Только после этого можно выкладывать ряд, используя раствор.

Выкладывая кирпичи на раствор, необходимо всегда контролировать толщину шва — раствор должен иметь толщину в 7 мм, далее кирпич прижимается и, при необходимости, пристукивается молотком. Лишний раствор необходимо сразу же подобрать мастерком. После каждых 2–3 рядов, оформляйте их швы, используя расшивку. Выкладывая ряды, не забывайте постоянно контролировать их вертикаль и горизонталь при помощи уровня.

Правильно выкладывайте кирпичи, в соответствии с чертежом, постепенно трансформируя печь по своим вкусам и требованиям. В зависимости от необходимости в процессе кладки не забывайте оборудовать место для плиты, духового шкафа, бака для нагрева воды, лежанки и других элементов конструкции.

Определяясь с моделью печи из кирпича для своей беседки или дома, необходимо предварительно тщательно обдумать все нюансы заранее — какими функциями она должна обладать, размером и дизайном. В зависимости от этого подбирайте чертёж кладки, имеющий схему-порядовку.

Необходимо отметить, что кладка печи является настоящим искусством, поэтому, если вы неуверены в своих силах или считаете, что не обладаете необходимыми навыками, всегда лучше вызвать специалиста, который выложит печь профессионально, правильно и быстро.

Видео описание

Наглядно о кладке и нанесении раствора смотрите в видео:

Дублирующий ряд, но камни кладут плашмя.
Кирпич на ребро, стенки протираются мокрой ветошью.
Кирпич кладут плашмя, а на тыльной стороне – на ребро.
Далее закрывается топливник, 2-а кирпича должны нависать над камерой (если конструкцию планируют применять как камин и не закрывать топку), пламя будет направляться к середине конструкции.
Камни немного перемещают к тыльной стороне, они будут подпирать дверку. Перед укладкой кирпича укладывают мокрые полоски асбеста для герметизации. Панель нельзя класть на раствор – появятся трещины из-за разницы терморасширения.
Формируется труба для отвода дыма. Делается плавное расширение к тыльной части. Камень применяется для основы, для всего остального используется лёгкий металл.
Ставится задвижка, она обязательно уплотняется асбестом, сначала обмазанным раствором. На этом заканчивается строительство конструкции.

Декорированная печь для готовки и отопления Источник mainavi.ru В конце делается несколько ярусов дымохода, в него вставляется труба. Убирается кирпич (установленный без раствора) и весь мусор. Стык конструкции возле пола закрывается для декорирования металлом. Полностью высохнет конструкция спустя 1-2 недели.

Как построить печь более простого типа, если нет времени, необходимых материалов или навыков? Воспользуйтесь следующей конструкцией, которую можно возвести всего за несколько часов. Она имеет максимально простой принцип функционирования.

Внизу закладывается топливо, которое там сгорает, и там же оно оседает. Тяга создаётся температурными перепадами. Такая конструкция отличается минимальным количеством дыма и практически полным сгоранием топлива. Для этого варианта достаточно две половинки камня и 20 целых кирпичей. В печке пять рядов, связываются камни раствором, но можно выложить печь и без его использования – это будет временная конструкция.

Устройство и принцип работы русской печи

Технологически русская печь представляет собой нагревательный прибор периодического действия, который копит тепло при сжигании дров, а затем в течение долгого времени отдает его (примерно сутки). Благодаря этому свойству раньше в печах распаривали супы и каши, делали топленое молоко.

Раньше типовой размер печи составлял примерно 2 на 3 метра, но современные русские печи редко превышают 1,5 на 2,3 метра.

Независимо от вида русской печи ее конструкция является отопительно-варочной.

Перед началом кладки надо ознакомиться со строением русской печи, включающим следующие элементы:

Горнило (оно же — варочная камера) — место для закладки дров. Его свод делают с небольшим уклоном к входу, чтобы под потолком скапливался горячий воздух и обогревал лежанку.
Под —дно варочной камеры/горнила с отшлифованной поверхностью. Находится под небольшим уклоном.
Вьюшка – окошко с дверцей, целиком перекрывающей дымоход. Через него можно дотянуться до горизонтально движущейся металлической заслонки или задвижки (она нужна для регулировки тяги).
Шесток — это ниша для установки варочной плиты или для хранения только что приготовленной еды, находится перед горнилом. Над ним делают тепловой канал.
Перетрубье – место, где начинается дымоходная труба, ниша над шестком.
Лежанка — находится сзади дымохода и всегда хорошо прогревается. Раньше это было спальное место, аналог кровати.

Элементы, которые не всегда бывают в современных печах:

Подпечье для сушки дров.
Самоварник/душник для трубы от самовара, выходящий в дымоотводную трубу.
Холодная печурка — для хранения посуды,

В современных функциональных русских печах также добавляют другие элементы — например, водогрейный бак, используемая летом заслонка для варочной камеры и система прогревания подтопочного отдела, чтобы печь быстрее нагревалась и начинала отдавать тепло.

Конструкция продумана таким образом, что в теплое время года можно нагреть только варочную плиту для готовки, а зимой — прогреть все отделы печи и превратить ее в незаменимое и многофункциональное устройство. В холодное время она может поддерживать комфортную температуру на площади около 40 кв. метров.

Выбор кирпичной печи для дома

Вначале нужно определиться с конкретным типом печи. А для этого детально изучите существующие типы печей и выберете для себя наиболее подходящий вариант:

Печи голландские канального типа имеют малые габариты и достаточно просты в строительстве. КПД не высокий, около 40%. Данные печи работают в режиме медленного горения.
Шведская кирпичная печь камерно-канального типа имеет более высокий КПД, по сравнению с голландскими. Габаритные размеры также не велики, но сама конструкция в исполнении сложнее. Помимо этого, все строительные материалы для данной печи необходимо подбирать более тщательно.
Русская печь имеет самый высокий КПД, свыше 75%, но кладка такой печи очень сложна, и без помощи профессионалов вам вряд ли удастся обойтись.
Кирпичная отопительно-варочная печь – более распространенный и простой вариант отопления. Данная печь требует малого количества строительных материалов, а простую конструкцию вы сможете выполнить самостоятельно.

Если вы первый раз будете строить печь, то для самостоятельной стройки выбирайте голландскую печь или варочную кирпичную печь, потому что строительство шведских печей сложнее и требует определенного опыта в данном деле. Что касается русской печи, то не стоит браться за ее строительство самостоятельно.

На следующем этапе нужно определить, каких размеров будет ваша печь, и сколько помещений она будет отапливать. В маленьком доме печь можно разместить в стене между комнатами.

Основное условие размещения и строительства печи очень простое: прямой обогрев от стенок печи должен захватывать большое количество комнат.

Если такой возможности нет, лучше использовать печи со встраиваемыми водогрейными змеевиками. При таком варианте печи оставшиеся комнаты будут обогреваться специальными радиаторами отопления.

Кирпич для кладки печи

Для увеличенного срока службы и правильной работы печи, необходимо тщательно подойти к выбору строительных материалов, а именно кирпича. Кроме прочности и долговечности, от выбора кирпича зависят и его теплофизические свойства, обеспечивающие тепло в вашем доме.

Для шведской печи очень важно подобрать качественные строительные материалы, а вот для голландской печи требования к качеству не так высоки.

Отопительные кирпичные печи раньше складывали из красного кирпича, но на сегодняшний день можно выделить 2 основных вида:

кирпич керамический красный марки 150;
кирпич шамотный огнеупорный.

Ниже мы приведем некоторые рекомендации по покупке материала для строительства отопительных кирпичных печей:

Кирпичи должны быть одного размера;
Использование пустотелых кирпичей или силикатных строго запрещено. Необходим полнотелый керамический кирпич;
Для облицовки выбирайте декоративные кирпичи;
Для камеры сгорания выбирайте огнеупорный шамотный кирпич.

Устройство печного водяного отопления

Преимущества:

для монтажа обычной печи не нужны большие финансовые вложения, для кладки используют красный и огнеупорный кирпич, местную глину и песок;
при желании можно печь совместить с камином, получив при этом красивый декоративный элемент и устройство обогрева помещения;
независимость и автономность системы отопления не требующей доступа к коммуникациям;
возможность использовать относительно недорогой вид топлива;
для введения конструкции в эксплуатацию не нужна никакая предварительная подготовка;
только печное отопление может наполнить дом особым живым теплом и уютом;
пища, приготовленная в настоящей русской печи, обладает особым вкусом;
сжигание древесины не причиняет вреда человеку и окружающей среде;
печное отопление является самым простым способом обогрева дома, твердое топливо закладывается в топку и поджигается, по мере сгорания добавляется следующая порция топлива;
возможность подключения печного отопления к водяному.

Как и любой другой вид обогрева здания, печное отопление кроме преимуществ обладает списком недостатков. Купить топливо можно практически в любом населенном пункте. Чтобы сделать достаточный запас топлива на отопительный сезон, нужно оборудовать специальное место для хранения.

Недостатки:

установка печи в доме занимает много полезной площади;
для полного прогрева здания и поддержания нужной температуры приходится тратить много времени, у печного отопления невысокий показатель КПД;
заготовку топлива необходимо проводить регулярно, чтобы в холодное время было чем протопить печь;
топливо в печи прогорает быстро, что требует постоянного контроля;
обязательно сооружение дымохода и проведения его тщательной изоляции от конструкций, характеризующихся быстрым возгоранием;
помещение прогревается неравномерно, чем дальше от печи, тем ниже температура воздуха.
при сооружении традиционной печи невозможно полностью обеспечить соответствие помещения санитарным требованиям;
неправильный уход за печью и нарушение правил эксплуатации могут привести к большому выбросу окиси углерода в помещение;
показатель пожароопасности при установке печи в доме значительно повышается.

Соблюдение простых правил поможет устранить многие недостатки печного отопления.

В первую очередь площадь обогрева увеличивается в разы, тепло рационально и равномерно распространяется по всем отапливаемым помещениям. В обогреве помещения участвуют дымовые каналы печи, стенки и теплоноситель. К радиаторам передача тепла происходит, только когда работает топка печи. После прекращения горения

в радиаторах еще некоторое время.

Устройство печи с водяным отоплением отличается от обычной печи наличием теплообменника, установленного в топливнике. К регистру подключается самая простая водяная система. По конструкции теплообменник может быть разным, но в любом случае он должен хорошо прогревать теплоноситель и обеспечивать качественную циркуляцию. Для производства регистров используются металлические трубы или листовая сталь.

Особой популярностью система печного водяного отопления пользуется у жителей сел и деревень, где нет газового трубопровода. В этом случае усовершенствованное печное отопление является единственной возможностью обогреть дом в холодное время года. Такое отопление работает даже во время отключения электричества.

Многие владельцы печного водяного отопления для улучшения циркуляции теплоносителя и повышение КПД системы устанавливают циркуляционные насосы. Комбинированная установка расширительного бака и насоса позволяет бесперебойно работать всей системе отопления в любых условиях. Главное растопить топку и периодически добавлять топливо для поддержания оптимальной температуры в системе.

Устройство печного отопления, совмещенного с водяным, обходится владельцу дома намного дешевле, чем приобретение котла фабричного производства.

Недостатки использования печного отопления с водяным контуром:

для поддержания в доме оптимальной температуры печь протапливают каждый день;
при использовании данного типа обогрева помещения невозможна установка печи в подвальном помещении так, как это делается при использовании заводского твердотопливного котла;
необходимо четко соблюдать правила монтажа всей системы, чтобы обеспечить достаточную циркуляцию теплоносителя;
высокие температурные перепады при работе топки резко ограничивают выбор материала для теплообменника, в печах можно устанавливать лишь регистры из металлических труб или листовой стали;
данный вид отопления не может быть устроен только с использованием принудительной циркуляции.

Подготовка к выполнению работ

Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный – чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.

Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше – М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.

Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция – примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка.

Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и срок службы будущей печки. Для заделки стыков надо подготовить высокотемпературный герметик.

Работы выполняют с помощью обычного строительного инструмента.

Могут понадобиться:

емкости для смешивания раствора;
мастерок;
болгарка;
отвес;
уровень;
рулетка;
правило;
киянка;
печной молоток;
прочие приспособления для обработки и кладки кирпича.

Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.
