Автоматика как средство улучшения воздухообмена в квартрире

Варианты очистки вентиляции в квартире

После уточнения причины плохой работы системы рассмотрим как почистить вентиляцию в квартире.

С другой стороны, никто не помещает очистить свой участок вентиляционных каналов до места соединения с общим стояком. Рассмотрим несколько способов:

1. Удаление грязи, пыли, копоти и масла с вентиляционной решётки. Она установлена между вентканалом и внутренним помещением. Грязная решётка – частая причина нарушения циркуляции воздуха. Перед тем, как прочистить решётку пол под ней застилается газетами или плёнкой. Она отворачивается отвёрткой с крестовым наконечником. Решётка крепиться на 4 саморезах. Если перед вами советский вариант чугунной решётки, то с него смахивается пыль. Затем он моется в тазе с водой. Для мытья лучше использовать мыльный раствор. Подойдет шампунь или стиральный порошок. Современная решётка состоит из пластикового каркаса и защитной сетки. Она промывается под струёй теплой воды и протирается насухо тряпкой. После мытья пластиковая сетка часто отходит от решётки. Ремонтируется с помощью универсального клея. Затем решётка крепиться обратно. Многие сталкиваются с зазором между решеткой и стеной. Это легкий путь для тараканов и других насекомых. Чтобы этого избежать, перед креплением на стену, по краю решетки наносится силиконовый герметик. Он закроет все щели.
2. Прочистка вентиляции в многоквартирных домах. Есть несколько вариантов строение каналов. Рассмотрим два: 2.1 Вентиляционный канал из кирпича или оцинкованного листа (вариант кирпичного многоквартирного дома старой и новой постройки). На стенках каменных вентканалов скапливается грязь и жир.

   Как скапливается паутина и грязь в вентканале

   Если загрязнение слабое, то достаточно пропылесосить. Такая очистка не избавит от многолетних спрессованных скоплений жира и грязи. Для более глубокой очистки должен быть ёрш. Его можно изготовить своими руками. Понадобиться кусок проволоки длинной 60 – 70 см и металлическая щетка для мытья посуды. Она закрепляется на конце прутка. Затем с помощью этого приспособления можно начать прочищать вентканал. Лучше чистить «на себя», чтобы мусор не проваливался в основную шахту, а падал в комнату. Очистка оцинкованных вентиляционных труб производиться с помощью чистящего средства для мытья посуды. Используется ёрш из мягкой губки. 2.2 Вентиляционный канал блочного типа панельных домов. Очистка вентиляции в квартире панельного дома имеет свои особенности. Она состоит из железобетонных блоков, поставленных друг на друга. Каждый вертикальный ряд блоков представляет собой главную вентиляционную шахту. Сначала очищается вентиляционная решетка. Способ такой же, как описано выше. Если ситуация не улучшилась, то очистить самостоятельно не получится. Придётся вызывать специалистов. В некоторых случаях, проблемы с вентиляцией в многоэтажном доме панельного типа связанны с ошибками во время строительства. Может быть раскрыто «глухое» вентиляционное отверстие. Тогда следует обратиться к профессиональным строителям, иначе можно разломать половину стены, а нужного элемента не найти.

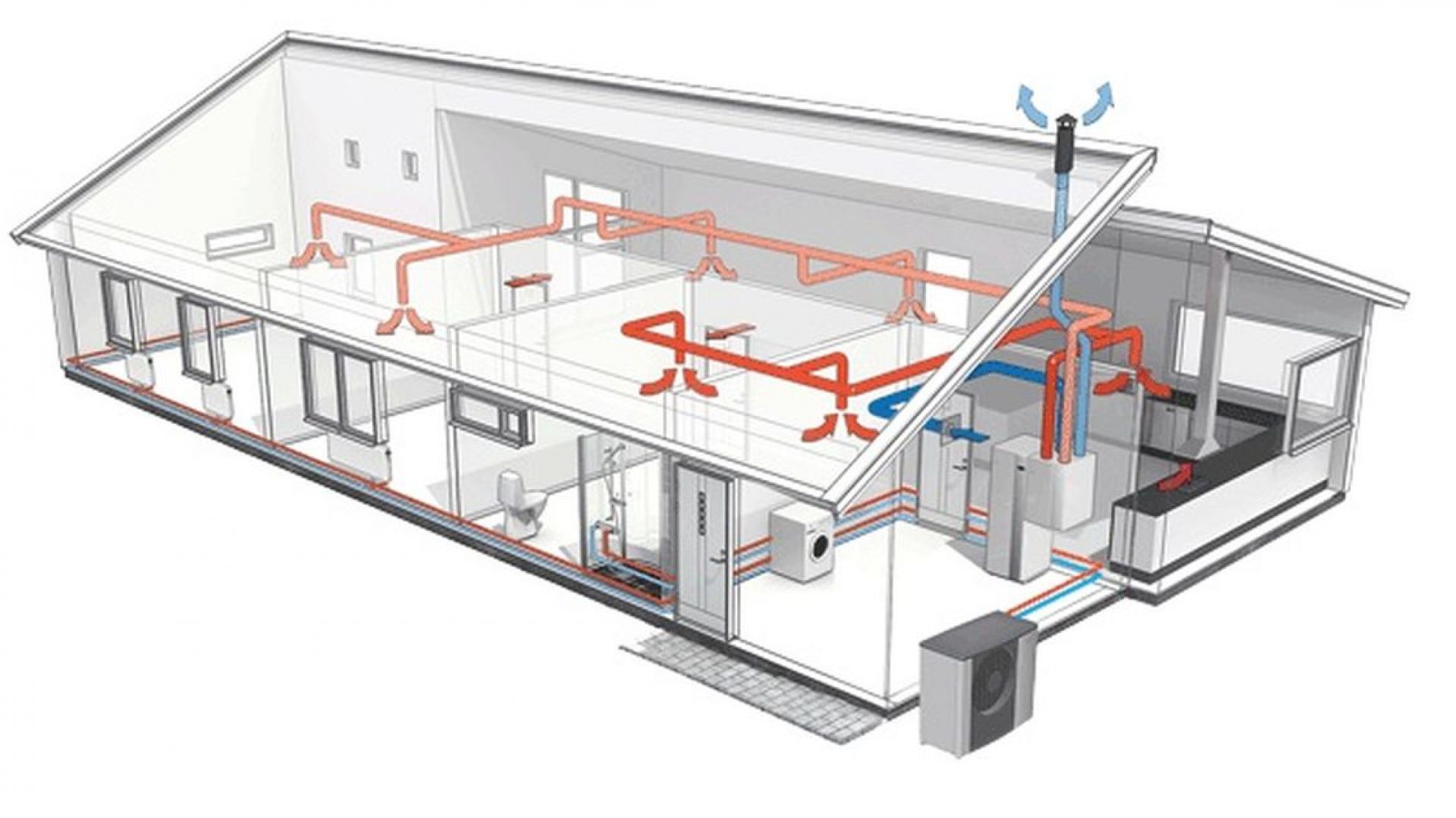

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

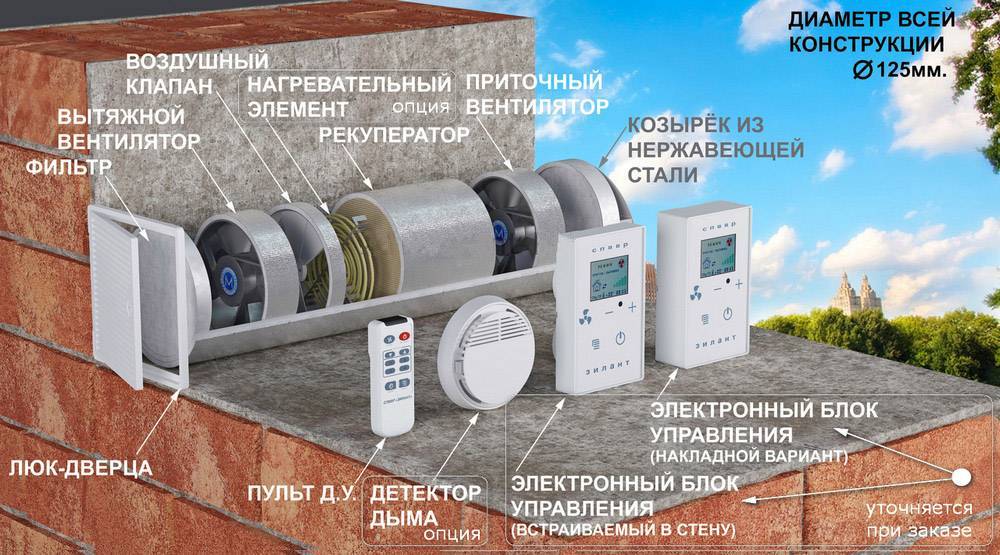

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.

Щиты автоматизации

Работа автоматизированной системы, ее удобство, надежность и безопасность эксплуатации напрямую зависят от алгоритмов управления процессом (специалистов, выполнивших проектирование и наладку), а также от возможностей комплектующих изделий. Алгоритмы реализуются на программном уровне и «зашиваются» в свободно программируемые контроллеры, установленные в щитах автоматизации.

При подключении датчиков к щиту автоматизации учитывают тип сигнала, передаваемого преобразователем (аналоговый, дискретный или пороговый). Аналогично выбираются и модули расширения, управляющие приводами устройств.

Щиты вентсистем бывают силовые, управляющие или совмещенные, если система небольшая. Щиты автоматики для вентиляции обеспечивают:

• Включение и выключение системы вентиляции;
• Индикацию состояния оборудования;
• Защиту от неправильного подключения питающего напряжения и короткого замыкания;
• Управление производительностью вентиляционной установки;
• Индикацию состояния воздушных фильтров;
• Защиту от перегрева электродвигателей;
• Защиту калорифера от замерзания;
• Поддержку и контроль температуры воздуха на входе вентиляционной установки и в помещении;
• Возможность применения временных ручных алгоритмов управления.

Составляющие и материалы системы

На сегодняшний день вентиляция собирается из воздуховодов круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

• Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
• Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
• Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
• Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
• Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой вытяжного вентиляционного клапана в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.

Кондиционер или приточная вентиляция в квартире с фильтрацией?

Основные отличия приточной системы от кондиционера:

• почти все кондиционеры работают с тем воздухом, который находится в помещении и не пропускают воздух с улицы. Кондиционер дует только отработанный воздух. Есть современные кондиционеры с системой вентиляции, однако стоят они дорого;
• кондиционер, очищающий воздух, не может препятствовать попаданию в квартиру пыли и прочих вредных частиц;
• для установки кондиционера, возможно, будет необходим частичный демонтаж стены. Система приточной вентиляции в квартире может быть смонтирована в любой части жилища;
• кондиционер нельзя использовать при низкой температуре на улице. Приточная система вентиляции для квартиры оснащена системой климат-контроля.

Автоматизация в быту

Сегодня все чаще звучит термин – «умный дом». По сути, это автоматизация контроля над всеми сетями, которые обеспечивают нормальную жизнедеятельность человека в собственном доме. Конечно, это обширная сеть, в задачи которой входит:

• безопасность внешняя и внутренняя (последняя – это слежение за сотрудниками, выполняющих бытовую работу в доме);
• контроль и слежение за аварийными ситуациями: утечка газа, холодной или горячей воды;
• создания благоприятного климата внутри помещений, а это касается кондиционирования, отопления и вентиляции.

При этом диспетчеризация строго контролирует всю работу инженерных сетей. И если есть необходимость изменить какой-либо параметр, нет нужды бегать по этажам к щитам автоматики, чтобы провести настройку. «Умный дом» снабжается отдельно установленным мини-пультом или мини-блоком, через который и проводится регулирование и настройка требуемых режимов.

Самое главное, что вся автоматизация завязана на диспетчеризации с установленных в нее контроллеров. То есть, технологическая схема здесь точно такая же, как и на любом объекте, где присутствуют модульные схемы кондиционирования и вентиляции.

Как выбрать и установить

При выборе аппаратуры управления вентиляционными устройствами, особое внимание следует уделить эксплуатационно-техническим характеристикам

Важную роль при правильном подборе техники играют сложность системы вентиляционных ходов, количество помещений и их внутренние объемы, а также количество людей, которые находятся в помещении.

Следует отдавать предпочтение продукции компаний, зарекомендовавших себя на рынке электроники.

При этом важно узнать, каковы гарантийные обязательства, предусмотрено ли бесплатное сервисное обслуживание. Чем выше уровень качества аппаратуры, тем выше ее стоимость

Однако, не стоит жалеть денег на качественную технику, поскольку она окупит все расходы многолетней безаварийной службой. Идеальным вариантом будет найти такой электронный модуль управления, который совмещал в себе качество сборки, большое количество функций и доступную стоимость. Как показывает практика, подобная аппаратура сегодня встречается среди продукции новых компаний, только выходящих на мировой рынок.

Прошедшие необходимую подготовку специалисты устанавливают аппаратуру в полном соответствии с требованиями технического регламента.

При самостоятельном подключении возможны ошибки, способные привести к выходу из строя, как отдельных узлов, так и всего оборудования. Также самостоятельно смонтированные комплексы управления не подлежат сервисному обслуживанию, и при поломке покупателю придется ремонтировать их за свой счет.

Описание функциональной схемы

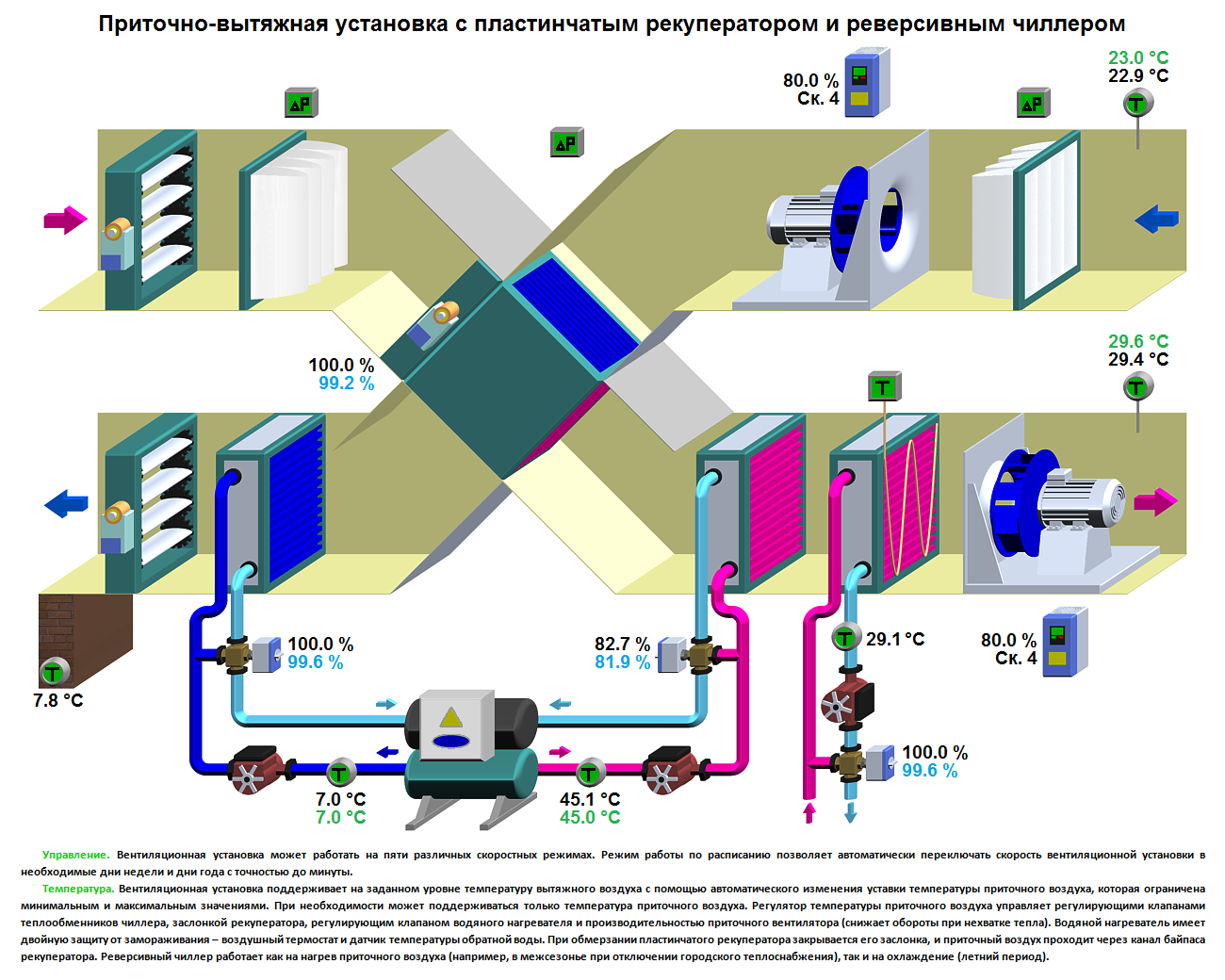

На функциональной схеме показан принцип автоматизированного управления приточной и вытяжной вентиляции, чертеж ДП АТ061 К897 Э2.

Во время работы системы наружный воздух, через воздухозаборную решетку, поступает в приточную установку, проходит через открытый воздушный клапан, затем через шумоглушитель проходит в секцию карманного фильтра. После этого очищенный воздух проходит через секцию нагрева и в зимний режим работы подогревается до температуры 22°С. Затем воздух проходит через камеру охлаждения и в летнем режиме работы охлаждается. Дальше воздух попадает в секцию вентилятора, где создается напор и после секции шумоглушителя по воздуховодам попадает в обслуживаемые помещения.

Температура приточного воздуха измеряется датчиком (16а). Измеренная температура передается в щит управления, и контроллер вырабатывает сигнал на запорно-регулирующие клапана (8а, 11а).

В системе предусмотрен контроль засорения фильтра. Когда перепад давления до и после фильтра превысит 100Па датчик (4а) замкнет свои контакты и этот сигнал включит световую сигнализацию и если в течение 72 часов фильтр не почистит или не заменят, остановит систему.

В системе предусмотрена защита калориферов от замерзания. Когда температура воды в обратном трубопроводе снижается ниже 20°С, сигнал от датчика (5а) поступает в щит управления. Также предусмотрена защита по температуре воздуха после калорифер. Датчик (9а) выработает сигнал при температуре 5°С который поступит в щит управления. При поступлении одного из сигналов происходит остановка вентилятора, закрывается сблокированный с ним клапан наружного воздуха и полностью открывается трехходовой клапан (8а) для максимального увеличения расхода теплоносителя. Таким образом, движение холодного воздуха прекращается, а циркуляция теплоносителя через калорифер продолжается. Вследствие отсутствия теплосъема, температура охлажденного теплоносителя начинает повышаться. При достижении температуры теплоносителя 50°С вентилятор включается, клапан наружного воздуха открывается, и работа воздухонагревателя возобновляется.

По датчику температуры наружного воздуха (1а) происходит переключение режимов работы зимний или летний. В зависимости от режима работы воздух либо нагревается или охлаждается. Для регулирования температуры приточного воздуха применяют узел управления подачей теплоносителя в воздухонагреватель. Схема узла управления УУ1 показана на рисунке 3.

Рисунок 3 — Схема узла управления УУ1.

• 1 — Накладной термостат защиты калорифера от замерзания по воде.
• 2 — Циркуляционный насос.
• 3 — Показывающий стрелочный манометр.
• 4 — Показывающий стрелочный термометр.
• 5 — Фильтр.
• 6 — Накладной датчик температуры обратной воды.
• 7 — Балансировочный клапан.
• 8 — Отсечной шаровой кран.
• 9 — Трехходовой клапан с электроприводом.

Вода из теплосети проходит через балансировочный клапан и фильтр и поступает в теплообменник, отдает часть тепла и возвращается в теплосеть. Циркуляционный насос создает подмешивание воды приточной с обратной водой, которая поступает в приточный трубопровод в зависимости от положения регулирующего клапана. Регулирующий клапан увеличивает или уменьшает поступление обратной воды в теплообменник в зависимости от температуры приточного воздуха или температуры обратной воды, которую измеряет накладной датчик температуры. Накладной термостат обеспечивает защиту теплообменника от замерзания теплоносителя. Если температура воды будет ниже 0°С, то произойдет замерзание теплоносителя и приводит к разрыву трубок теплообменника, который ремонту не подлежит, а замен дорогостоящий.

В летнем режиме работы регулированием подачей холодоносителя применяется узел управления подачей холодоносителя в воздухоохладитель. Узел управления подачей холодоносителя в воздухоохладитель УУ2 показан на рисунке 4.

Рисунок 4 — Подача хладоносителя в воздухоохладитель УУ2.

• 2 — Циркуляционный насос.
• 3 — Показывающий стрелочный манометр.
• 4 — Показывающий стрелочный термометр.
• 5 — Фильтр.
• 7 — Балансировочный клапан.
• 8 — Отсечной шаровой кран.
• 9 — Трехходовой клапан с электроприводом.

Вода из холодильной машины проходит через балансировочный клапан и фильтр и поступает в секцию охлаждения, нагревается и возвращается в теплосеть. Циркуляционный насос создает подмешивание воды приточной с обратной водой которая поступает в приточный трубопровод в зависимости от положения регулирующего клапана. Регулирующий клапан увеличивает или уменьшает поступление обратной воды в теплообменник в зависимости от температуры приточного воздуха.

Как чистить канал

Каждая отдушина проверяется индивидуально. Если бумага ведет себя неодинаково, значит, загрязнения, вызывающие закупорку прохода, скопились во внутренних коробках.

Чтобы устранить эту неприятность, достаточно запастись обычным посудным ершиком. Это щетка на тонком, гибком тросе. Таким “трубочистом” проходятся внутри вентиляционного канала.

Чистка вентиляции в квартире

Дальше нужно убрать остатки мусора. Для этой цели подойдет пылесос с длинной трубкой. Можно вставить обычный гибкий поливочный шланг, чтобы пропустить его в систему повыше. Приготовленная конструкция должна быть достаточно жесткой и гибкой.

Если изменений не произошло

Допустим, все произведенные действия не привели к ожидаемому результату. Тогда можно предположить, что проблема возникла где-то в главном вентиляционном проходе. Но и его можно почистить.

Берется ерш, только уже более крупный. Могут понадобиться и другие приспособления, такие как:

• стеклопластиковый прут;
• крюк;
• штанга (металлическая, деревянная) и пр.

Еще и этот существенный нюанс следует учитывать владельцу квартиры. Обычно за работоспособностью вентиляционной системы в многоквартирных домах следит специальная служба (здание находится на ее балансе) или непосредственно домовладелец. Так что самостоятельно лазить в главный вентиляционный ход в большинстве случаев жильцам не рекомендуется и даже запрещается.

В случае обнаружения подобной неприятности лучше сразу же подать заявку ответственному исполнителю. Тогда не придется занимать лишней работой, которую владелец квартиры исполнять не обязан, и участвовать в неприятных разбирательствах.

К тому же проблема может оказаться более серьезной. Отработанный воздух может не только не выходить из квартиры, но и поступать в нее из общей системы. Причина может крыться:

• или в установке мощных вытяжных систем жильцами других квартир (перекрывается выход воздуха из квартиры без вентилятора);
• или в неправильной циркуляции воздуха в жаркий период года (разогретые уличные воздушные массы поступают в прохладный вентиляционный проход, препятствуя выходу отработанных воздушных потоков);
• или в разрушении верхней части центральной вентиляционной шахты (в нее задувается ветер).

Выяснить истинную причину неправильной циркуляции воздуха, если система не забита, сможет только профессионал.

Особенности вентиляции в зависимости от типа помещения

Когда вентиляцию проектирует специалист, он рассчитывает для каждой комнаты вентиляционный баланс — соотношение объема подаваемого и удаляемого воздуха. Баланс может быть положительным или отрицательным, в зависимости от назначения помещения.

Жилые комнаты и столовая. Чтобы с улицы не залетала пыль, когда хозяева откроют окно, часто делают положительный баланс — принудительный приток воздуха в комнату больше вытяжки. Когда открывается окно, воздух выталкивается из дома на улицу, а не наоборот.

Также часто в жилых комнатах делают только приток воздуха, а вытяжку ставят в «грязных» помещениях: санузле, кухне, котельной. Тогда запахи из этих помещений не будут распространяться по дому.

Кухня, санузел, котельная, подвал. Здесь часто присутствуют неприятные запахи, а в котельной могут скапливаться газы или того хуже — происходить утечка угарного газа, если в доме, например, стоит твердотопливный котел. Чтобы запахи не распространялись по другим комнатам, должен быть отрицательный вентиляционный баланс — выходящего воздуха больше приточного.

При расчете балансов учитывают множество факторов: например, вытяжку над плитой, камин или печь, которые вытягивают воздух через дымоход, а еще активно сжигают кислород.

В конечном итоге должен получиться паритет объемов вытягиваемого и приточного воздуха. Ведь, если приток сильно больше, в помещениях появится избыточное давление и, например, будет тяжело открывать межкомнатные двери. Если же вытяжка больше притока, начнется неконтролируемый подсос уличного воздуха через щели, когда на улице холодно или жарко. Все это плохо скажется на микроклимате.

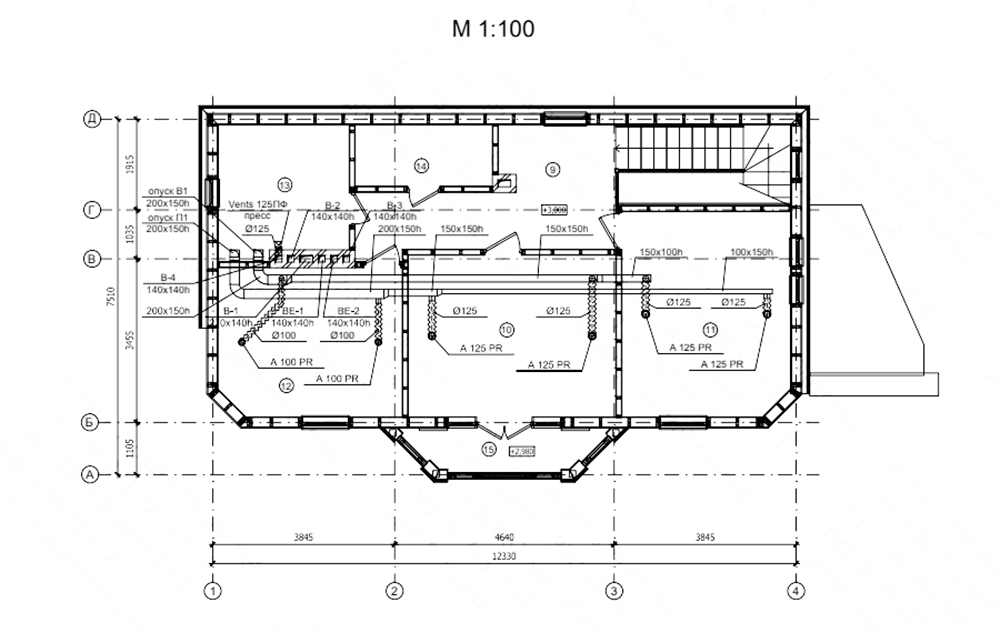

На этой схеме видно, что вытяжка и приток сделаны в каждом жилом помещении. Помещение № 13 — это санузел, там предусмотрена естественная вентиляция через вентканал, идущий на крышу

Зачем нужна принудительная вентиляция

Вот основные функции, которые она выполняет.

Уменьшает содержание углекислого газа и других вредных веществ. Для жилых помещений оптимально, если содержание СО₂ — не более 400 см³ на 1 м³.

Уровень измеряют специальными приборами и датчиками. На практике используют параметр ppm — количество частиц СО₂ на миллион частиц воздуха.

Для жилья нормой считается концентрация на уровне 600—800 ppm. При уровне свыше 1500 ppm помещение нужно проветривать, иначе человек может почувствовать недомогание и утомление.

Снабжает дом чистым воздухом. Вентиляция удаляет отработанный воздух и заменяет его на свежий. В прежние времена необходимость в этом была меньше: люди жили в деревянных домах с негерметичными окнами, воздух обновлялся сам собой. С появлением стеклопакетов и современных материалов дом стал гораздо более закрытым.

Так, стены каркасных домов обтягиваются пленкой, и человек, по сути, находится в большом термосе. Если не ставить окна на проветривание, жители будут буквально задыхаться. Например, когда двое спят в спальне 15 м² с закрытой форточкой, то уже через пару часов воздух в комнате станет «тяжелым». Вставать посреди ночи и проветривать вряд ли кто-то будет, в итоге люди спят плохо и не отдыхают. А в зимнее время дом проветривают еще реже.

Вентиляция нужна, даже если живете на природе. В моей практике был случай, когда владелец коттеджа отказался от нее, так как вокруг росли сосны. А через полгода уже звонил: «Что угодно сделайте, только поставьте вентиляцию: окна потеют, в доме запахи и тяжелый воздух».

Принудительная вентиляция будет подавать свежий воздух стабильно. Еще в системе ставят фильтры, которые не позволяют пыли и мошкам попадать в дом.

Нормализует влажность. Зимой оптимальная влажность в жилых помещениях 30—45%, летом — до 60%. Влажность всегда особенно высока на кухне, в ванной комнате, в постирочной или рядом с аквариумом.

В доме без вентиляции окна могут запотевать, а на стенах скапливается конденсат, из-за чего потом появляется грибок. От влажного воздуха портятся мебель и двери, меняют цвет и отклеиваются обои, отсыревает штукатурка. А если в стенах не предусмотрена пароизоляция, сырость может проникнуть внутрь конструкции. Например, в каркасных стенах влага может намочить утеплитель — минеральную вату. Она потеряет свои свойства, и дом станет холоднее. Также будут гнить стойки каркаса, что снизит срок жизни дома.

Вентиляционная система решает проблему: влажный воздух уходит в вытяжку, а взамен с улицы поступает свежий. Конечно, он тоже насыщен влагой, но не так сильно.

Поддерживает комфортную температуру. Принудительная вентиляция работает круглый год, система может также охлаждать или подогревать воздух. Так решается проблема теплопотерь, ведь простая вентиляция увеличивает нагрузку на систему отопления: нагретый воздух выбрасывается на улицу, а холодный заходит внутрь, в результате надо сильнее обогревать дом.

Принудительная приточно-вытяжная система создает баланс между здоровым воздухообменом и теплопотерями.

Обеспечивает звукоизоляцию. Когда работает принудительная вентиляция, не надо открывать окна, чтобы проветрить. Актуально, если перед домом оживленная дорога или есть шумные соседи.

Преимущества автоматизации приточной вентиляции

Автоматизация общеобменной вентиляции дает следующие положительные эффекты:

• Экономия ресурсов:
  • За счет работы по расписанию;
  • За счет точности ПИД-регулирования режимов работы оборудования;
  • За счет поддержания оптимального теплового режима теплообменника в системе подогрева воздуха в зимнее время: в нерабочие дни – минимизируется расход тепла и не допускается замораживания теплообменника.
• Поддерживать индивидуальные климатические режимы в выделенных зонах.
• Осуществлять поэтажное регулирование температурных режимов в здании.
• Осуществлять пофасадное регулирование температурных режимов в различных зонах здания при неравномерном внешнем нагреве или охлаждении здания;
• В дежурном режиме (режиме экономии) обеспечивать заданные климатические условия в подсобных помещениях.
• Обеспечение оптимальных режимов по обратной воде для систем подогрева воздуха от тепла, получаемого от теплоцентрали позволяет исключить штрафные санкции за нарушение температурных режимов обратной воды.
• Снижение затрат на содержание персонала (за счет снижения трудоемкости обслуживания системы вентиляции.

Система автоматического управления вентиляцией также может управлять сетью сплит-систем некоторых производителей локально установленных в здании и имеющих стандартные порты для соответствующего удаленного управления, например по протоколу Modbus.

Преимущества автоматизации приточной вентиляции

Автоматизация общеобменной вентиляции дает следующие положительные эффекты:

Экономия ресурсов:

• За счет работы по расписанию;
• За счет точности ПИД-регулирования режимов работы оборудования;
• За счет поддержания оптимального теплового режима теплообменника в системе подогрева воздуха в зимнее время: в нерабочие дни — минимизируется расход тепла и не допускается замораживания теплообменника.

Поддерживать индивидуальные климатические режимы в выделенных зонах.
Осуществлять поэтажное регулирование температурных режимов в здании.
Осуществлять пофасадное регулирование температурных режимов в различных зонах здания при неравномерном внешнем нагреве или охлаждении здания;
В дежурном режиме (режиме экономии) обеспечивать заданные климатические условия в подсобных помещениях.
Обеспечение оптимальных режимов по обратной воде для систем подогрева воздуха от тепла, получаемого от теплоцентрали позволяет исключить штрафные санкции за нарушение температурных режимов обратной воды.
Снижение затрат на содержание персонала (за счет снижения трудоемкости обслуживания системы вентиляции.

Система автоматического управления вентиляцией также может управлять сетью сплит-систем некоторых производителей локально установленных в здании и имеющих стандартные порты для соответствующего удаленного управления, например по протоколу Modbus.

Особенности работы и подключаемые устройства

Вентиляция функционирует по следующему принципу:

1. Свежие воздушные массы проникают в помещение через систему кондиционирования, стеновые клапана или окна.
2. Отработанный воздух система выводит принудительно с помощью вентиляционного оборудования.
3. Благодаря датчикам вентиляция определяет качество воздуха и, основываясь на собственных данных, уменьшает или увеличивает проветривание, чтобы нормализовать параметры.

По большому счету, вентиляционная система связана с контуром отопления и кондиционирования через датчики, которые анализируют воздух в комнате и поддерживают заданные параметры.

Устройство вентиляционной щитовой для системы с установкой электрического калорифера

Для обустройства данной щитовой используются следующие составляющие автоматики:

• регулятор установки температурного режима (одним из лучших вариантов будет использование шведских деталей компании Regin);
• группа управления вентиляторами приточной, вытяжной системы. Лучшим вариантом является установка приборов, осуществляющих ступенчатую или плавную регулировку;
• индикаторы использования вентиляционной установки;
• группа приборов для поддержания номинальной температуры в помещении;
• выключение подачи электричества на калорифер, при отключении приточных вентиляторов;
• группа приборов для отключения, индикации загрязнения воздушных фильтров;
• устройство защитного отключения при перегреве системы;
• система автоматического выключения при пиковых токах короткого замыкания, значительных перегрузках.

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

• Поддержание заданных параметров микроклимата внутренних помещений – температуры и влажности воздуха, насыщенности углекислым газом и т.д.
• Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
• Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
• Самостоятельный перевод оборудования в летний или зимний режим.
• Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
• Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
• Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
• Отключение электропитания при аварийных ситуациях – резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

• Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
• Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.
