Бурение абиссинской скважины: плюсы решения, схемы, методика работ, оборудование

Обустройство абиссинской скважины

Источник работает только летом. В холодный сезон абиссинская скважина для эксплуатации не предназначена. Иногда сооружение приходится перебуривать. Поэтому, обустройство источника не должно дорого стоить.

Оборудование для абиссинской скважины

Обустройство сводится к установке ручного насоса — помпы на выходе трубы из земли. Ручные насосы можно оставлять в зиму, с минимальным риском утраты в результате кражи или вандализма.

Либо сделать в доме, чтобы пользоваться зимой.

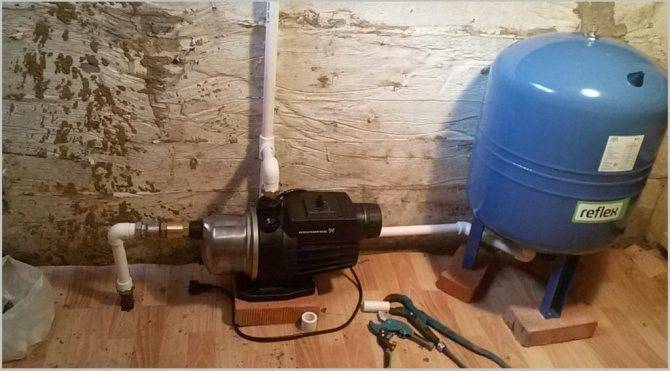

Если для поднятия воды нужен электрический поверхностный насос, то после работы, его лучше не оставлять, а уносить в дом. Во избежания кражи удобнее использовать вариант скважины не с оголовком, а с крышкой.

Так выглядит абиссинская скважина с крышкой на устье:

Насосы для абиссинки

При выборе насоса то, как была построена абиссинская скважина не важно. Главное — это глубина. Насосная станция для абиссинского колодца не требуется, для сооружений глубиной менее 10 метров выбирайте поверхностный насос

Насосная станция для абиссинского колодца не требуется, для сооружений глубиной менее 10 метров выбирайте поверхностный насос.

Два насоса, для одинаковой глубины, не работают одинаково. Хотя у них может быть много общего, разные скважинные насосы устанавливают по-разному.

Центробежные насосы работают путем всасывания через вращение внутреннего вентилятора. Это стандартные насосы для рабочих лошадок, потому что они стоят меньше, чем другие типы.

Центробежные насосы устанавливают в механическом корпусе, на поверхности колодца, а не внутри скважины. Это делает обслуживание удобнее. Но загвоздка в том, что центробежные насосы не производят достаточного всасывания, чтобы работать в глубокой скважине.

Рассматривайте центробежный насос для абиссинской скважины, если она пробурена на глубину не более 10 метров.

Цена поверхностного центробежного насоса:

Игла для скважины из нержавейки

Фильтр для абиссинской скважины с металлическими трубами можно сделать самостоятельно. Но без навыков работы с металлом дешевле купить готовый.

Фильтр — основа источника: качественный наконечник для абиссинской скважины даёт нормальный дебит. Перфорация составляет 30% поверхности трубы, не меньше одного метра в длину. Минимальный внешний диаметр труб 34 миллиметра.

1. Пропускную способность иглофильтра наращивают, обматывая дырчатый каркас, проволокой по спирали с отступом в 1 сантиметр. Это увеличивает приток жидкости к перфорации.
2. Сверху игла для скважины обернута сетью галунного плетения. Сетку припаиваем оловом, свинец не годится. Задача сетки задерживать мелкий песок.
3. Поверх сетки оплетаем иглофильтр проволокой с отступом 5-10 миллиметров. Это создаст просвет между грунтом и стенкой иглы при забивании в водонос.

Каркас, сетка и обмоточная проволока нужны из нержавейки. Медь, латунь и оцинковка быстро придут в негодность. Фильтр, сделанный из нержавейки, содержит ещё одно превосходство: выдерживает промывку кислотой. Любой фильтрующий элемент после нескольких лет покроется коркой, а игла с железистыми водами забивается втрое быстрее. Тогда потребуется промывка абиссинки химическими реагентами.

Пластиковый фильтр на абиссинскую скважину

Скважинный фильтр из полипропиленовых труб сделать намного проще. Трубы и фильтры из ПНД (нПВХ) работает больше 50 лет, и не зарастают.

Видео как сделать пластиковый фильтр для абиссинской скважины своими руками:

https://youtube.com/watch?v=VfgJK9TrPoo

Ручной бур для первого слоя

Шнековый забурник для абиссинского колодца потребуется для прохождения первых метров грунта. Пробурить всю скважину буром будет сложно, с глубины от 2 метров вытаскивать шнек с землёй тяжело. А делать подъемную треногу с лебёдкой для абиссинки нецелесообразно.

Кроме того, на глубине начинается песчаный слой, в который лучше забивать иглу, чем вынимать песок шнеком.

Песчаные стенки не прочные и начинают обсыпаться внутрь ствола.

Забурник можно сделать из садового или рыбацкого бура. Для этого нужно нарастить шнек дополнительными секциями из трубок до длины 2 метра.

Если песчаный слой начинается ближе к поверхности, бур удлинять не нужно.

Цена садового бура на Яндекс Маркете:

Набор для скважины игла

Для самостоятельно бурения продают готовый комплект для абиссинской скважины.

В набор входит:

1. Фильтр — игла.
2. Соединительные муфты, для крепления секций.
3. Трубы с резьбой.

Цена комплекта зависит от количества и диаметра труб. Металлические трубы делают из нержавеющей стали или из оцинковки. Комплекты из нержавеющей стали дороже на 10 -20 % оцинкованных.

Достоинства и недостатки

Над возведением абиссинского колодца задумываются многие хозяева дачных домиков, так как конструкция, несмотря на свою лаконичность и экономичность, весьма надёжна. Хотя, стоп. Давайте детально изучим плюсы и минусы сооружения. Как обычно, начнём с достоинств.

1. Длительный срок службы. Абиссинский колодец прослужит 50–70 лет, а при должном уходе, возможно, и больше. Например, у меня на даче, такая колонка стоит и прекрасно работает с 80-го года.
2. Стойкость к износу. Скважина противостоит пагубному влиянию климатических, механических, биологических, химических факторов. Большую роль здесь играет грунт, в который забивается труба. Случается так, что труба за 5-8 лет сгнивает полностью.
3. Простота монтажа. Обустройство конструкции не требует каких-то сверхъестественных умений и наличия специальной техники. Если по той или иной причине заниматься его возведением самостоятельно не хочется, не беда. Ведь можно заказать строительство колодца «под ключ».
4. Быстрота строительства. При подготовленных материалах и инструментах, «водная артерия» возводится в течение одного дня.
5. Лёгкость демонтажа. При необходимости, забитая труба запросто извлекается и перемещается в любое другое удобное место. Но бывают и проблематичные случаи.
6. Безопасность. Сооружение подаёт на поверхность воду, которая в своём составе не содержит вредных веществ. Помимо того, «игла» не вредит почве.
7. Доступность. Возведение колодца не требует колоссальных затрат. Например, за сооружение стандартного колодца придётся заплатить раза в 4 дороже, чем за обустройство обычной колонки. А если же всё делать своими руками, то можно сэкономить ещё больше.
8. Компактность. Конструкция занимает минимум места на участке.
9. Универсальность. Такой источник воды устанавливается не только на улице, но и в доме. Через обратный клапан подключается насосная станция. И вот Вам готовый автоматизированный источник водоснабжения.
10. Высокое качество воды. Конструкция подаёт безупречно чистую воду без каких-либо загрязнений извне. Главное здесь — найти хорошую водяную «жилу».
11. Непрерывность. Приспособление подаёт воду беспрерывно. Но при этом есть два условия — большой водоносный слой и отсутствие подсоса воздуха (бывает и такое).
12. Высокая производительность. Источник водоснабжения способен подавать не менее 50 л жидкости в минуту.
13. Неприхотливость в уходе. «Игла» не капризна в обслуживании. Забил и забыл…

Что ещё нужно? «Эфиопская» конструкция обладает характеристиками, которые способствуют комфортному проживанию в дачном домике! Попить водички? Не вопрос! Сделать водоснабжение бани? Без проблем! Полить сад-огород? Что может быть проще?

Но не обошлось, разумеется, и без ложки дёгтя.

1. Минимальный диаметр. Так как диаметр трубы мал, то оснастить приспособление погружным насосом нельзя.
2. Максимальная глубина. Если водичка залегает на значительной глубине, её «путешествие» на поверхность затруднит высокое давление. В результате чего ручной вакуумный насос не является эффективным.
3. Вбивание иглы. При выполнении сей занимательнейшей работы можно запросто ошибиться с расчётами относительно глубины ЗВС.
4. Недостаточная фильтрация. Минимальное очищение водоносной породы, как правило, приводит к заиливанию, в результате чего значительно снижается качество воды.
5. Препятствия. Бывает, что при забивании трубы встречаются те или иные преграды – большие камни, залежи очень плотной глины, каменные плиты и т. д.
6. Участок. К сожалению, не на всех территориях реально соорудить сей чудо-колодец. При глубоком залегании грунтовых вод, надо только бурить скважину и ставить глубинный насос.

Таким образом, недостатки, на мой взгляд, существенные, но решаемые. Кстати, отзывы владельцев скважин-игл носят положительный характер. Я Вам больше скажу. У меня самого на даче красуется абиссинский колодец. Жалоб – ноль целых/ноль десятых. Благо ещё — качество воды изумительное, в чайнике совсем нет накипи.

Скважина под абиссинский колодец

Абиссинская скважина своими руками

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

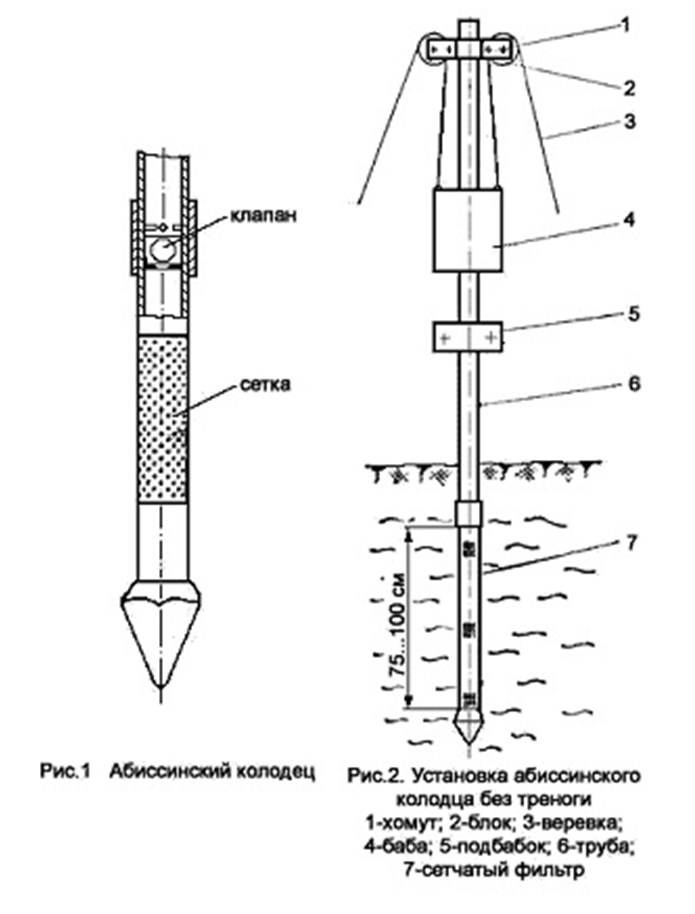

Типовая схема устройства

Забойная скважина состоит:

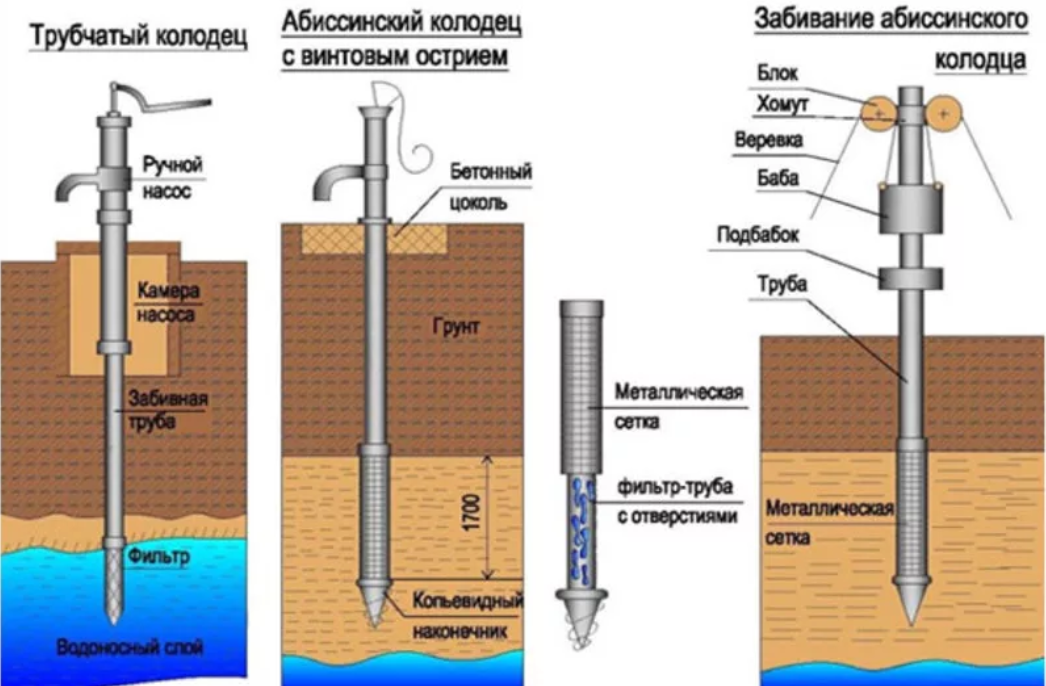

Типовая схема обустройства абиссинской скважины.

• из насоса (располагается на поверхности);
• из ствола;
• из фильтра;
• из наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:

• стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
• наконечник длиной 10 см.

Наконечник — это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют — они не выдержат нагрузки.

Особенности изготовления ствола

Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант — бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.

Способы :

• забивание штангой — небольшим металлическим прутом;
• кувалдой или бабкой;
• .

Особенности изготовления ствола.

При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:

1. Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
2. Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
3. В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
4. Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

• в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
• подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

Дополнительный фильтр.

1. Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
2. Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.

Модернизация увеличивает срок службы системы в 2-3 раза.

Особенности конструкции и способы изготовления иглофильтра

Иглофильтр можно изготовить из различных материалов. Чаще всего используют стальную трубу диаметром 50-60 мм, оснащенную коническим заостренным наконечником. В случае применения трубы большего диаметра для обустройства скважины подачу воды на участок можно обеспечить с помощью пластиковой трубы, которую размещают внутри стальной.

Экономически целесообразно применить оцинкованную толстостенную трубу в виде отрезков длиной 1,5 -2 м. Для удобства монтажа устройства на обоих торцах трубы нарезают резьбу, что позволяет наращивать длину погружаемого устройства при глубоком залегании водоносного слоя.

На один из концов трубы навинчивают заострённый наконечник, изготовленный из болванки диаметром на 20-30 мм больше, чем диаметр трубы, что облегчит погружение всей трубы в грунт. Для надежности крепления наконечник приваривают к торцу трубы.

Заостренную коническую часть наконечника можно закалить и провести низкий отпуск для повышения ударной прочности. Верхнюю часть наконечника не следует закаливать, во избежание хрупкого разрушения в процессе забивания иглофильтра ударами штанги. Для получения хорошего эффекта термообработки наконечник следует изготовить из среднеуглеродистой хромистой стали.

1 Какой принцип работы абиссинского колодца?

Для того чтобы за короткий отрезок времени можно было достигнуть верхних водоносных слоев почвы, используется технология, при которой практически не применяется бурение. Здесь практикуется забивание железных труб в почву.

Абиссинский колодец своими руками – это хорошая идея для тех, кто хочет обеспечить свой участок постоянным поливом.

Для создания таких скважин необходимо некоторое количество труб и оборудование для осуществления монтажа.

С распространением таких скважин многие владельцы приусадебных участков и частных домов получили практически бесперебойный источник воды.

Для того чтобы такая скважина обеспечивала потребителя водой, в современных конфигурациях применяется насос.

Абиссинский колодец, насосная установка, дачный вариант

Обязательно наличие труб, которые пронизывают почву вплоть до поверхностного водоносного горизонта.

Диаметр труб должен составлять порядка одного дюйма. Кроме того, особенности конструкции и технология монтажа таких скважин подразумевает обязательное наличие на конце используемых труб заостренного наконечника.

Благодаря этому, с применением таких труб, создается скважина игла. Скважина игла является ключевым элементом, на котором основывается технология абиссинского колодца.

При создании таких скважин важно не просчитаться с диаметром труб – он не должен превышать 1,5 дюйма. Таким образом, наличие труб необходимого диаметра, которые снабжены наконечником, является неотъемлемым условием для того, чтобы сделать абиссинский колодец своими руками

Таким образом, наличие труб необходимого диаметра, которые снабжены наконечником, является неотъемлемым условием для того, чтобы сделать абиссинский колодец своими руками.

При осуществлении выбора труб предпочтение стоит отдавать стальным — это обусловлено их долговечностью и отличными прочностными характеристиками.

Установка оборудования во время создания абиссинского насоса производится таким образом, что на углубленную в почву трубу сверху насос или насосная станция.

Абиссинский колодец оборудованный ручным приводом

Важно, чтобы используемый насос или насосная станция были снабжены специальным выходом, в котором устанавливается фильтр для абиссинского колодца. Фильтр для абиссинского колодца способствует очищению поступающей к потребителю воды и задерживает твердые частицы на своей сетке

Фильтр для абиссинского колодца способствует очищению поступающей к потребителю воды и задерживает твердые частицы на своей сетке.

Насос самовсасывающего типа, применяемый в таком типе скважин, работает для того, чтобы создавать в трубопроводной магистрали вакуум.

При недостаточном поступлении воды на участке, где была установлена скважина, создается еще одна скважина игла, или же устанавливается более мощный самовсасывающий насос.

Схема всех скважин для абиссинского колодца достаточно проста, а подходящий насос можно приобрести в любом специализированном магазине.

В большинстве случаев бурение производится на легком грунте песчаного типа. Бурение производится при помощи такого устройства, как бур для абиссинского колодца.

Стоит помнить о том, что комплект для абиссинского колодца должен в обязательном порядке содержать фильтры для абиссинского колодца.

Бур для создания скважины

Несмотря на положительные отзывы владельцев представленных скважин, бурение нельзя производить на любом понравившемся участке.

Исходя из этого, перед тем, как начать бурение почвы для создания такого типа скважин нужно убедиться в том, что уровень воды после достижения водоносного слоя составляет не больше 8 метров.

В противном случае бурение скважин противопоказано. Однако это не значит, что глубина скважины и последующее ее бурение не должны превышать отметки в 8 метров.

Примерная глубина скважин может колебаться в пределах 10-15 метров, потому бурение можно производить с ориентировкой на такие показатели. Более того в ряде случаев бурение может производиться на глубину в более, чем 20-30 метров.

Проводя бурение также очень важно принимать во внимание степень твердости и общее состояние грунта, как упоминалось выше, идеален для таких случаев песчаный грунт, он имеет только положительные отзывы

«Обустройство устройства»

Конструкция, придуманная очень давно, с того времени изменилась не очень сильно. Может быть, потому, что на некоторое время абиссинские колодцы были забыты. Есть 2 способа достичь цели — забивной метод и бурение. Нет, их больше, но эти самые популярные.

Без бабы никак не обойтись

Это достаточно простое устройство состоит из двух главных частей.

1. Буровой снаряд. Это острый конус-наконечник, разрезающий грунт, и ствол — труба, которую во время работ наращивают по мере ее углубления в почву.
2. Копер — часть, включающая металлическую треногу и увесистый (бетонный) снаряд. Вершину первого элемента оборудуют двумя блоками, через которые протягивают крепкие веревки (тросы). К ним привязывают груз, который называют «строительной бабой».

Натягивая веревки, снаряд-тяжеловес поднимают к самому верху треноги. Потом их отпускают, в результате баба падает на подбабок — подобие наковальни, которое надежно зафиксировано на отрезке трубы. Это хомут, состоящий из 2 частей. Площадь поверхности его больше, чем у дна снаряда.

В результате таких действий ствол постепенно уходит в почву. Когда в грунт погружается один отрезок трубы, подбабок снимают, к стволу прикручивают новый, затем на нем снова фиксируют хомут. Такие работы ведут до достижения наращиваемой трубой водоносного слоя. Его не только вскрывают, но и углубляются в пласт ка минимум на метр. Специалисты рекомендуют пересекать его на 2/3, однако буровику-любителю вряд ли известны точные размеры водоносного горизонта.

Для периодической проверки на появление в стволе воды используют довольно простое народное изобретение — крупную гайку, зафиксированную на шнуре горизонтально. При соприкосновении ее с водой любой строитель обязательно услышит довольно громкий шлепок. Еще один вариант теста — подливание в ствол воды. Если она вдруг резко исчезла, то цель достигнута

Так же важно определить, когда надо прекратить бурение. Это делают по скорости проходки. Когда достигают водоносного слоя, она возрастает

И снова падает, когда копье вонзается в глину

Когда достигают водоносного слоя, она возрастает. И снова падает, когда копье вонзается в глину.

Плюс метода — достаточно быстрое проведение работ и получение желанного абиссинского колодца. Минус тоже есть, это повышенная нагрузка на резьбовые соединения. При их повреждении потеря герметичности неминуема, поэтому вода станет непригодной для домашних нужд.

Щадящий метод бурения

Этот вид работы более тяжел, поэтому лучше пользоваться компактными буровыми установками, однако есть самодельная конструкция, значительно облегчающая труд. Она состоит из:

• треноги с воротом;
• блока, укрепленного наверху.

Буровой снаряд достают из грунта с помощью блока, троса и лебедки. В этом случае трубопроводу не угрожает потеря целостности. Абиссинскую скважину проделывают, используя специальный бур — шнек — стальную трубу с лопастями, приваренными по спирали. Вращая, снаряд углубляют в грунт. После того как он уходит на всю глубину, его вынимают, грунт между лопастями удаляют, а операцию продолжают. Трубы могут иметь резьбовое соединение, либо скрепляться шпильками.

Так как при последнем способе трудозатраты значительно больше, да и времени процесс отнимет много, большинство предпочитает первый метод. Самостоятельно изготовленные конструкции советуют использовать только в том случае, если есть стопроцентная уверенность в близости воды.

Место и условия для бурения

Чтобы не потратить силы, и деньги вхолостую нужно правильно выбрать место. При поиске места учитывайте опыт соседей живущих не далее 1 км.

Перед забиванием абиссинского колодца оцените следующие условия:

Допустимая глубина водоноса не ниже 10 метров. Расспросите соседей об уровне воды в колодцах, а лучше определите глубину слоя по соседским источникам верёвкой с грузом. Если глубина не источника 12 метров максимум, а зеркало воды не ниже 7 метров — абиссинка возможна. Если показатели глубже, то игла не получиться — минимум песчаная скважина.
Качество воды. Игольчатая скважина – мелкий источник, жидкость подвержена бактериальному загрязнению. Сделайте тесты в лаборатории до начала бурения. Точный анализ будет весной, тогда влага из природных источников имеет худшие показатели

Обратите внимание на септики и выгребные ямы соседей. Источник ближе 10 метров к стоку канализации — опасное для здоровья сооружение.
Состав почвы

Абиссинская игла только для мягкой почвы. Песок и глина — то что нужно. В каменистый грунт иглу не забить — испортите наконечник, и погнёте фильтр.
Дебит гидросооружения. Стандартный источник выдаёт 1–2 куба жидкости. Узнайте дебет абиссинской скважины соседей. Нет ли перебоев в засуху. Если дебит меньше 1 куба — ставьте накопительную емкость и запасайте воду.

Плюсы и минусы

В случае большой производительности скважина-игла имеет некоторые плюсы и минусы. Среди недостатков можно выделить:

• Ограничения по глубине. При расстояние более 9 м придется производить заглубление насоса, а это трудоемкий и сложный процесс.
• Если долгое время ее не эксплуатировать, скважина или колодец будет нуждаться в прочистке. Прокачка абиссинки – очень трудоемкое дело. Причина тому – маленький диаметр трубы.

Положительные стороны:

• Бурение происходит с минимальными трудозатратами.
• Подаваемая жидкость в 90% питьевая. Вам не придется устанавливать сложную фильтрационную систему.
• Легкость производства скважины иглы в доме или на даче.
• Минимальный набор оборудования, не требующий спецтехники для его транспортировки.
• Возможность устройства на автомойках, так как дебит скважины составляет до 500 л/час. Производительность – до 60 л/час.
• Нет необходимости оплачивать дорогостоящие услуги специалистов.
• Отсутствует потребность в получении лицензии для бурения.
• Минимальная стоимость всей установки.
• Продолжительный срок эксплуатации.

Как бурить?

Технология бурения очень проста:

1. Снаряд Нортона устанавливается в приямок, либо подвешивается на треноге, либо забивается в землю. При этом необходимо убедиться, что он расположен строго вертикально.
2. В забитый снаряд устанавливают первую штангу, затем устанавливают на нее подбабок, бабу и верхний хомут, как показано на рисунке.
3. После установки снаряда необходимо продеть трос в шкивы и приступить к забиванию штанги в землю. Для этого бабу просто поднимают на тросе и затем отпускают.
4. После заглубления первой штанги на нее устанавливают вторую, переставляют подбабок, бабу и хомут, после чего повторяют все процедуру.

После достижения предполагаемого водоносного горизонта рекомендуется проверить наличие воды манеркой. В качестве манерки можно использовать отрезок трубы, один конец которого заварен или просто загнут. К манерке привязывают трос, опускают на дно и затем поднимают. Если сухо – бурим дальше. Если появилась вода – дело движется к финалу.

Для того чтобы добиться максимального дебита скважины, следует бурить до нижней точки водоносного горизонта. Ее несложно определить по сопротивлению бура: когда он входит в водоносный горизонт, бур начинает идти легче, а после входа в глиняное дно сопротивление резко возрастает. Если вы получили воду и через некоторое время после этого уперлись в плотный грунт, поздравляем – бурение абиссинского колодца завершено.

2 Что нужно для бурения абиссинского колодца?

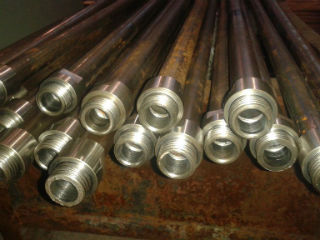

Штанга буровая, диаметр 10 мм, стальная

Абиссинский колодец легко можно создать с применением специального оборудования, однако покупать его для того, чтобы воспользоваться им один раз невыгодно. Соорудить скважину иглу можно используя уже имеющееся в наличии простое оборудование. Для этого необходимо наличие:

• Болгарки и дрели;
• Кувалды и молотка;
• Двух газовых ключей;
• Блинов от штанги весом в 20-40 кг;
• Сварочного аппарата;
• Садового бура;
• 10 метров ½ дюймовой трубы;
• Сетки с нержавеющим галунным плетением;
• Автомобильных хомутов;
• Обратного клапана;
• Насосной станции.

Несомненно, в любом городе или поселке можно найти строительный магазин, где без труда можно приобрести все это необходимое оборудование.

При выборе представленного оборудования важно учитывать отзывы о его качестве

Кроме того перед тем как начать подготовку к работе следует принять во внимание отзывы местных жителей об особенностях почвы на данном участке земли

Насосная станция для абиссинского колодца

Таким образом, предоставленные отзывы могут существенно помочь при проведении монтажа и выборе места для бурения скважины.

2.1 Какие преимущества и недостатки абиссинского колодца?

Представленная конструкция обладает целым рядом неоспоримых преимуществ. Они заключены в:

• Простоте конструкции;
• Возможности установки на маленьком участке;
• Отсутствии необходимости громоздкой техники при установке;
• Возможности установки насоса в помещении;
• Быстрых сроках монтажа – до 10 часов;
• Долгом эксплуатационном сроке конструкции;
• Препятствовании попаданию в колодец мусора с поверхности;
• Непрерывной подаче в необходимых объемах воды;
• Легкости при осуществлении демонтажа;
• Возможности проведения многократной установки.

Абиссинский колодец имеет несколько недостатков. Например, для того, чтобы реализовать данный вид скважины, нужны специальные геологические условия местности.

Все зависит от глубины залегания верхних слоев грунта. Также при бурении скважины требуется наличие опыта у бурильщика.

Насосная станция для колодца, подвальная

2.2 Нюансы бурения

При осуществлении монтажа абиссинского колодца важно учитывать диаметр используемого забойного стального орудия. Он должен быть на 5-10 мм больше, чем показатели диаметра фильтра и заборной трубы

Это играет большую роль при обеспечении легкости перемещения орудия по всей длине канала будущей скважины

Он должен быть на 5-10 мм больше, чем показатели диаметра фильтра и заборной трубы. Это играет большую роль при обеспечении легкости перемещения орудия по всей длине канала будущей скважины.

Железная труба снабжается отверстиями, которые получаются путем высверливания на расстоянии 10-12 мм друг от друга, с ориентировкой на шахматный порядок.

К одной стороне трубы привинчивается заостренный и имеющий форму конуса наконечник. Его длина должна составлять 200-300 мм, деталь снабжается прорезями, сквозь которые будет поступать вода.

В роли фильтра может выступать проволока с нержавеющим покрытием и намоткой через каждые 1,5 см.

Сверху она покрывается галунной нержавеющей сеткой. Это послужит труднопреодолимой преградой для мелкого, растворенного в воде песка, который может вызвать заиливание.

После того, как место под колодец будет выбрано, нужно создать в грунте выемку, размеры которой будут составлять 1 х 1 х 1 м.

Трубы для вбивания в скважину

После этого трубопроводная магистраль погружается вертикально в почву. Точнее она забивается при помощи ударов штанги или чугунной бабой, вес которой не должен быть меньше 30 кг.

После того, как труба будет установлена, вокруг нее подсыпают землю и утрамбовывают ее. Общая высота конструкции из трубы напрямую зависит от того, насколько быстро в ней появится вода.

В большинстве случаев водный уровень должен превышать верхний край шахты на 1 метр. Фиксация насоса производится посредством резьбового соединения, а перед этим проводится выкачка мутной воды до ее полного изменения цвета и обретения прозрачности.

Фиксация насоса также может проводиться с применением фланца. После этого следует произвести его прямое подключение к системе, обеспечивающей водоснабжение.

Если во время тестового запуска устройства будет наблюдаться отсутствие подачи воды наверх, то причиной этому может послужить механическое повреждение муфты или разгерметизация скважины.
