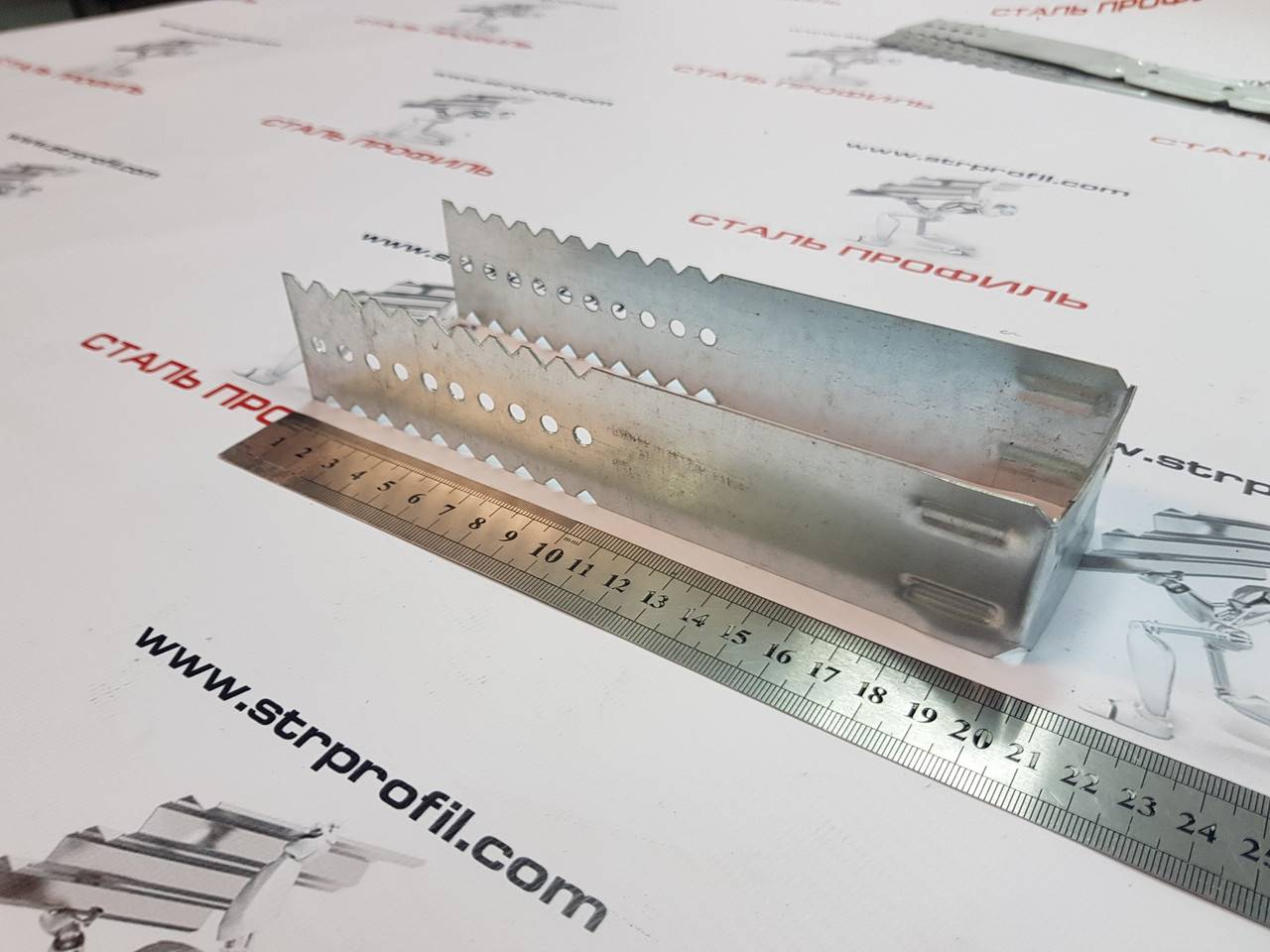

Краткое описание размеров и черт подвеса
Рассмотрим подвес прямой 60х27, технические свойства которого молвят сами за себя.
Вся его конструкция состоит из 3-х частей:
- Спинки с ребрами жесткости, при помощи которых он фиксируется на поверхности. Конкретно на ней размещаются отверстия для крепления к стенке либо потолку;
- Двух схожих лапок, расположенных с 2-ух сторон от центра. На эти лапки и крепится в предстоящем профиль для гипсокартона. Шаг отверстий на них составляет 5 мм. В неких вариантах можно ориентироваться без рулетки, а лишь по сиим отверстиям.

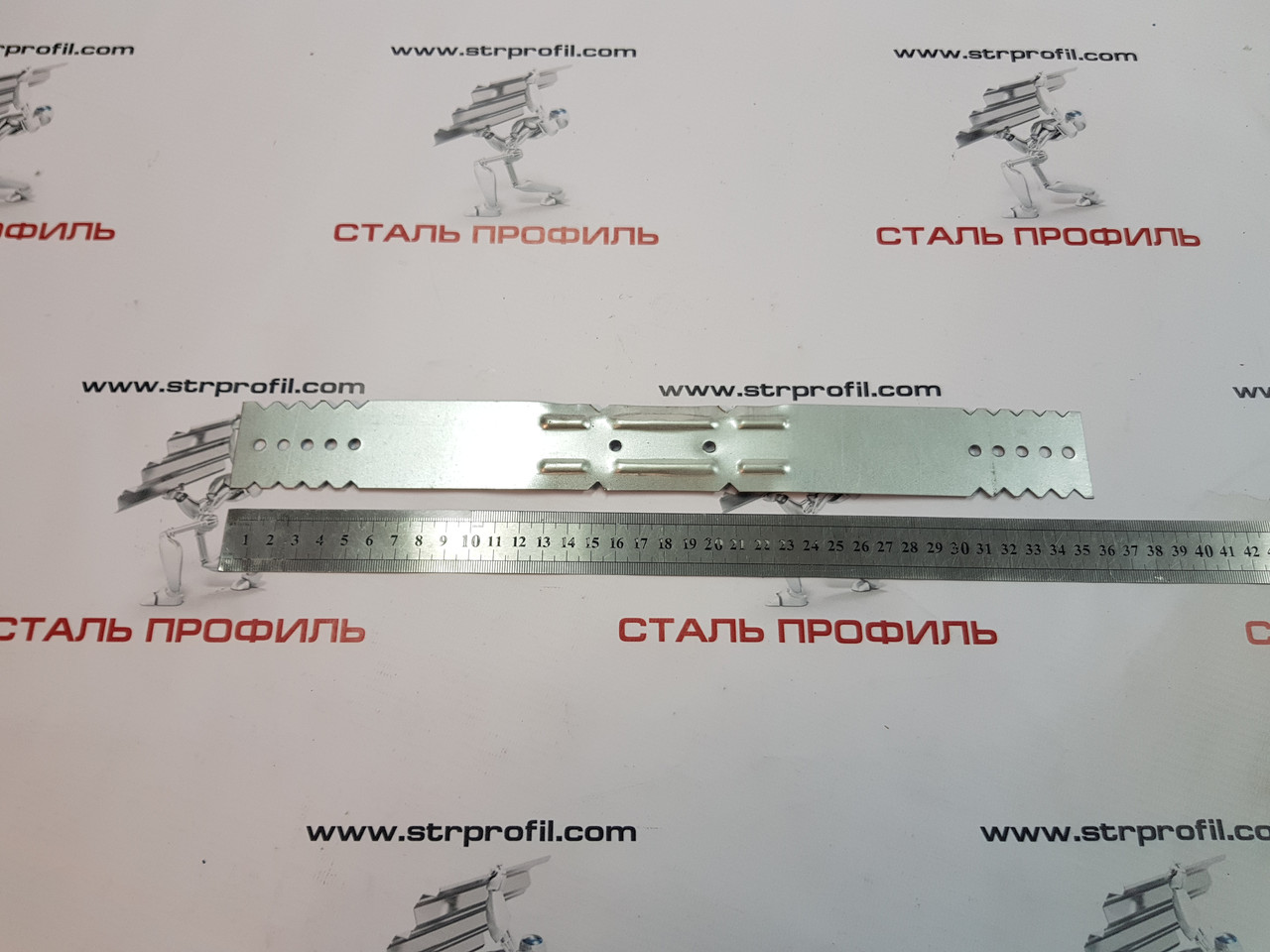

Прямой подвес, размеры которого составляют 30 см, является обычным.
Длина каждой лапки приравнивается 12 см. Еще есть варианты с длиной лапки всего 7,5 см. Средняя толщина сплава составляет 0,7 мм. Как уже говорилось выше, толщина и наружный вид самого изделия могут некординально различаться друг от друга.
Сталь, из которой делаются подвесы для гипсокартона, проходит специальную хим обработку, которая дозволяет прирастить срок эксплуатации изделия. Сплав не подвержен коррозии, что дозволяет употреблять его не лишь для внутренних, но и для внешних работ.
Инструменты для начала ремонта в квартире: дюбель-гвоздь, подвес и уровень
Одним из главных частей для производства «обрешетки», каркаса из потолочного профиля (ПП), на который в предстоящем крепится гипсокартон, является прямой подвес.
Для его крепления нужны шурупы, гвозди либо дюбель-гвозди. Конструкция стенки либо потолка с юзанием этого приспособления является самой обычной и надежной.
Подвес прямой, фото которого вы видите, дозволяет без каких или сложностей регулировать расстояние меж основной стенкой и новейшей (той которую планируем смонтировать). При необходимости в просвет меж ГКЛ и стенкой укладывается утеплитель, гидро- или звукоизоляция, на строй рынках на данный момент большой выбор различных видов изоляции.
Ошибки новичков
Теперь, предлагаю рассмотреть некоторые ошибки, которые возможны при выборе материала для крепления потолочного профиля (ПП). На фото ниже монтажники вовсе отказались от использования прямых подвесов под гипсокартон размером 60х27.
Ошибки совершенные при этом:
1. Потолочный профиль наглухо прикручен к деревянному брусу, с нарушением всех инструкций и технологий.
2. Деревянный брус так же, как и профиль закреплен к основной стене без малейших намеков на эластичность крепления.
3. Об использовании прямых подвесов люди выполнявшие эту работу видимо даже не слышали. В конструкции есть два – три подвеса, но они расположены в хаотичном порядке.
Результатом такой работы будет трещина на поверхности через пару лет. И все это из-за нарушения технологии монтажа.
Еще одна частая ошибка новичков — это неправильное крепление. При монтаже удлиненного прямого подвеса на стену можно закреплять его как в центральные отверстия, так и в лепестки. А вот при возведении обрешетки для потолка подвес рекомендуется крепить только во внутренние отверстия основной спинки с ребром жесткости. Лист гипсокартона имеет приличный вес, а крепление в более широкую часть надежней.
Категорически не рекомендуется сгибать их в том случае, если вы закрепили профиль 60х27 не в уровень с остальными, лучше не поленитесь и перекрутите несколько саморезов. Каждая лапка, перед креплением на него ПП, должна быть максимально оттянута от стены по прямой линии. Тяга подвеса необходима для достижения полной вытяжки его лапок.
Только соблюдая все технические правила и условия монтажа прямого подвеса 60х27 под гипсокартон, вы добьетесь ровной, красивой, а самое главное – качественной о долгосрочной поверхности.
Автор статьи
Использование подвесов для гипсокартона
Все знают, что листы гипсокартона (ГКЛ) нельзя закрепить в воздухе. Для этого требуется каркас или основание. Основанием является стена, на нее гипсокартон фиксируется при помощи клея. Но что делать, если необходимо расстояние между стеной и гипсокартоном? Правильно, нужно собрать каркас. Чтобы создать полноценный каркас, необходимо использовать различные металлические профили, а также элементы для их соединения подвесы, без них не сможет обойтись ни одна сложная конструкция. В этой статье мы изучим все элементы каркаса, используемые для гипсокартона, а также крепежные соединения и подвесы, поймем их назначение и узнаем их размеры, и в каких случаях они применяются.
Виды подвесов и их характеристики
В зависимости от задачи, массы конструкции, условий использования применяют разные виды подвесов:
- Прямой подвес
- С проволочной тягой
- Анкерный подвес
- Нониус-подвес
- Виброподвес
Прямой подвес
Самый популярный вид подвесов – прямой. При покупке он будет выглядеть, как простая пластина. Но непосредственно в процессе работы вы сможете изменить его форму, как вам угодно, и это уже будет полноценный п-образный подвес для гипсокартона.
Из его достоинств стоит отметить, что он способен выдержать большую нагрузку (до 40 килограмм). Поэтому его можно крепить не так часто: через 60-70 сантиметров.
Но применять с ним нейлоновые дюбеля не стоит, так как они могут выпасть. Оптимальный вариант – оцинкованные. Прямой подвес будет идеальным для городских жителей, которые живут в панельных домах, так как он прекрасно поглощает шум.
Еще один плюс – выгодная цена. Она колеблется от 3 до 5 рублей за один подвес.
Монтаж производится следующим образом:
- Просверливаем отверстие, имеющее удлиненную форму. Это даст возможность выровнять все по одной плоскости;
- Вставляем дюбель.
- Прикручиваем свое изделие.
Важно: для потолка лучше использовать металлический дюбель — пластиковые под тяжестью со временем “растягиваются”
Скользящий подвес для гипсокартона
Бывает такое, что фальш-потолок необходимо опустить на величину в 0,5 метра. Вызвано это может быть разными причинами:
- Монтирование многоуровневого потолка
- Прокладка коммуникаций
- Вентиляционный короб, который необходимо спрятать
Тогда и используют подвес с проволочной тягой или, как его еще называют, скользящий подвес. Этот подвес состоит из пружины, похожей на бабочку, и двух стальных стержней, вставленных в пружину. Толщина обычно 4 мм.
Этот вид подвеса подходит для многоуровневого потолка, так как его очень просто регулировать по высоте — достаточно нажать на бабочку.
Данные подвесы способны выдержать нагрузку до 25 килограмм. Частота – через каждые 60-70 см в стандартной конструкции. При многоуровневом потолке делать уменьшение следует в зависимости от веса листов.
Цена: от 4 до 15 рублей. Все зависит от толщины стержней.
Совет: рассчитать вес листов гипсокартона несложно – стандартный, размером 1200х2500 и толщиной 9,5 мм весит 22 килограмма. Такой же вес выдержит один подвес.
Монтаж происходит следующим образом:
- Сверлим отверстие
- Крепим металлическим дюбелем или анкером конец, на котором расположена петля
- На другой конец с помощью пассатижей на крюк подвешиваем профиль.
Это классический потолочный подвес для гипсокартона, но, несмотря на это, специалисты не считают его достаточно надежным. Жесткое крепление пружиной невозможно, поэтому конструкция под действием нагрузки со временем может проскальзывать. Возможности же отрегулировать нет вследствие недоступности.
Анкерный подвес
Более надежным и безопасным является подвес с зажимом, называемый также анкерным. Его чаще всего применяют как подвес для потолочного профиля. С помощью анкерного подвеса можно легко регулировать высоту каркаса, но не стоит применять в зданиях с низким потолком.
Цена достигает 20 рублей, но он того стоит – это самый удобный подвес для ГКЛ. Из недостатков присутствует тот факт, что по сравнению с предыдущими вариантами анкерный подвес для гипсокартона имеет меньшую нагрузку, чем прямой или скользящий.
Самый надежный тип подвесов – не боится влаги, коррозии, не испортится и от резкого изменения температур.
Монтаж регулируемых подвесов:
- Сверлим отверстие для анкера;
- Тягу крепим к потолку;
- Профиль – в направляющие;
- Теперь на тягу надеваем подвес;
- В подвес вставим профиль;
- Выравниваем;
- Фиксируем.
Нониус-подвес
Состоит из двух частей, которые соединяются шурупами, что позволяет регулировать длину подвеса. Верхняя часть крепится непосредственно к потолку, нижняя – к самому профилю.
Является усиленным вариантом и выдерживает до 40 килограмм. Это идеальный вариант, если вы работаете без помощников.
Виброподвесы для гипсокартона
Этот тип стоит рассматривать отдельно от других. Виброподвес используется там, где требуется звукоизоляция, то есть подавление звуковых волн. Для этой цели присутствует специальный изолирующий элемент. Он не позволит, чтобы профилю передались звуковые колебания от перекрытия.
В зависимости от материала и вида виброподвес способен выдержать нагрузки в диапазоне от 12 до 56 килограмм. Его используют при обшивке стен, потолка.
С помощью таких разных видов подвесов для гипсокартона, правильно подбирая и комбинируя их, вы самостоятельно, своими руками сможете утеплить или выровнять стены или потолок с минимальными затратами времени и сил.
Приспособа для нарезания плитки
Давненько я сюда ничего не добавлял.
Предисловие почему именно так , а не с помощью станка.
Во первых я не совсем уверен что так называемый мокрый плиткорез справится с этой задачей, причем я уверен что дешевый точно не справится, а дорогой скажем так от 50т.р. может справится, а может и нет.
Поэтому с такой ромашкой я отказался от покупки дорогого станка ибо работа не окупит такие затраты, а дешевый хлам не нужен.
А значит работаем старым способом, проверенным и дешевым.
В общем то у меня есть плиткорез, не самый плохой, он успешно справлялся с различными задачами, но с этим керамогранитом вышла проблема. Он (керамогранит) совершенно не управляемо отламывается по линии реза, может четко ломанутся, а может в сторону стрела уйти. Вторая проблема это очень хрупкая прям как стеклянная поверхность, даже за роликом могут идти сколы. Алмазная чашка также может оставлять сколы даже от легкого прикосновения. Говорить про алмазный диск вообще не приходится, поверхность после него в зазубринах и сколах, это к тому что не всякий водяной плиткорез справится с такой задачей.

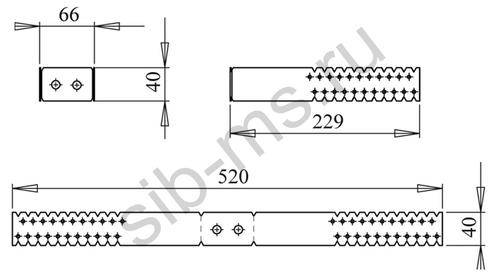

Подвесы для гипсокартона длина прямых и П-образных вариантов для ГКЛ удлиненные и плавающие конструкции подвес-бабочка
Самыми простыми в применении при креплении каркаса к основному потолку, считаются прямые подвесы. В зависимости от того, из какого материала выполнена несущая поверхность, прямые подвесы могут крепиться в ней анкерными элементами, дюбель-гвоздями или с помощью саморезов. Прямые подвесы, как правило, используются в тех случаях, когда требуется обеспечить минимальное расстояние между базовой и монтируемой поверхностями — порядка 10 см. Неровности перекрытия в этом случае не должны превышать 3 см.
Подвес прямой для CD-60 — 125 мм
Хорошо зарекомендовали себя и пользуются спросом подвесы с зажимами, конструкция которых позволяет оперативно регулировать высоту крепления основного профиля.
Подвесы такого типа не рекомендуется использовать в помещениях с низкими потолками, высота которых не превышает 2,5 м. Имея габариты 100х58х42 мм, они уменьшают и без того небольшой жилой объем, делая потолок еще ниже. Другим недостатком подвесов этого типа является низкие допустимые значения расчетных нагрузок, численно уступающие в два раза соответствующим показателям прямых подвесов.
Прямые подвесы, предназначенные для гипсокартона, являются наиболее простыми. Этот элемент является по сути металлической пластиной, имеющую отверстия и надрезы, которую крепят на потолок или стену при помощи дюбелей и затем деформируют таким образом, чтобы получилась буква П. Далее на необходимой высоте в полученную проушину следует установить профиль ПП или ПН и закрепить его с помощью саморезов для металла.
Прямые подвесы следует использовать только при наличии незначительной высоты межэтажного перекрытия. При креплении металлического профиля с помощью прямых подвесов максимальное потолочное пространство будет составлять около 6 см.
Стандартные размеры прямых подвесов для гипсокартона 12,5х6х3 см, а толщина 0,6, 0,7 и 0,9 мм.
Комплектующие для установки каркаса внутренней отделки помещений
Шаг установки стандартно принимается в шестьдесят сантиметров
Монтаж значительно упроститься, если сразу приобрести все необходимые материалы и комплектующие. На нашем сайте можно посмотреть подробные фото и видео материалы с пошаговой инструкцией по установке металлической обрешетки на потолок и стены.
Чтобы провести работы в короткое время, качественно и профессионально понадобятся следующие материалы для установки обрешетки:
- Направляющие и несущие металлические профили;
- Саморезы по металлу и дюбеля;
- Крепежи.
В целях экономии можно смастерить крепление и из остатков профиля, как видно на фото, но это могут делать только профессионалы
Также же желательно сразу подготовить все необходимые инструменты:
- Водяной уровень и отвес;
- Малярную красящую нить для отбивки уровня обрешетки;
- Шуруповерт и дрель;
- Ножовку для резки металла;
- Рулетка и сантиметр.
Собираясь выполнять установку обрешетки своими руками, разберемся, на что надо крепить ее к стенам и потолку.
Нониус подвесы
Конструкция крепежного элемента
Данный крепеж состоит из двух частей. К основанию потолка или стены крепится верхняя часть подвеса, а другая часть предназначена для крепления профиля. Соединяются эти две части при помощи шурупов.
Это очень удобно, когда устройство гипсокартонной отделки выполняется своими руками, без подсобников. Можно легко и правильно выставить каркас по уровню и провести регулировку конструкции.
Крепления «краб»
«Краб» для соединения профилей
Этот элемент предназначен для соединения несущих профилей металлической обрешетки. Дополнительно укрепляет конструкцию и гарантирует ее долговечность.
Способы удлинения
Можно нарастить подвес за счет другого
Самый простой способ удлинить крепежный элемент: докрутить кусочки от другого подвеса к существующему элементу, и закрепить их с каждой стороны двумя винтиками (по две «блошки» на каждую пластину). То есть удлиняете уже имеющийся подвес с каждой стороны перфорированными пластинками от другого подвеса. Как показывает опыт, такой способ удлинения не самый дешевый, потому что необходимо купить как минимум в два раза больше подвесов.
Подвес из профиля
Еще один способ ‒ вырезать подвес необходимой длины из направляющего UD профиля.
Как видим, вариантов удлинения прямого подвеса не так уж и много, но выход найден и используется с успехом при монтаже каркаса для гипсокартонной конструкции.
Подвес с тягой
Иногда требуется опустить потолок на величину до 0,5 м. Причин может быть несколько:
- прокладка коммуникаций;
- монтаж вентиляционного короба;
- установка многоуровневого потолка.
В этих случаях используются подвесы с проволочной тягой. Без них трудно обойтись при создании конструкций с несколькими уровнями. Устройство представляет собой пружину в виде бабочки, в которую вставляются 2 стальных стержня толщиной 4 мм.
Для установки в потолке следует пробурить 1 отверстие и зафиксировать в нем проволоку на анкер или металлический дюбель. Для этого на одном конце проволоки сделана петля. Снизу к стержню за крюк подвешивается профиль, который следует поджать пассатижами.
Высоту профиля можно корректировать. Для этого нужно нажать на бабочку. В отпущенном состоянии она прочно удерживает стержни.
Специалисты считают данную конструкцию недостаточно надежной. Удерживание конструкции двумя загнутыми полочками не создает жесткое крепление: пружины проскальзывают от действия нагрузки. Повторно отрегулировать гипсокартонную конструкцию невозможно из-за отсутствия доступа к креплениям. Более совершенный вариант – анкерный подвес с зажимом и тягой.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Монтаж розеток в гипсокартон: как установить подрозетник и розетку в гипсокартоне
Дюбель для гипсокартона Fischer, Дрива, Молли
Для установки гипсокартоновых листов используются специальные крепления, которые обеспечивают нужную жесткость монтажа и каркаса. В частности, это металлический или пластиковый дюбель для гипсокартона, который бывает различных форм и видов.
Дюбель – это крепежное изделие, которое используется для установки каркаса с целью монтажа гипсокартона или непосредственной обшивки листами уже готовой несущей конструкции. Существует очень много видов дюбелей, которые классифицируются по форме и типу установки. По виду крепления они бывают:
Классический дюбель ГОСТ 28457 – 90 представляет собой основание, в которое устанавливается саморез. Он используется для крепления профиля (металлического или деревянного) к стене. Особенностью является прочность и высокая износостойкость. Кроме того, эта деталь обеспечивает «мертвое» сцепление. Из-за того, что на ножке крепежа присутствуют зазубрины разного размера, после монтажа её нельзя будет вытащить. К недостаткам можно отнести необходимость предварительно просверлить отверстие в стене. Для этого нужен будет перфоратор. Еще минусом является то, что применять такую установку можно не на всех поверхностях. Древесина и пенобетон могут начать крошиться под механической нагрузкой.
Фото — зонтик
Дюбель-гвоздь – это крепление для монтажа листов гипсокартона непосредственно на каркас. Их можно использовать как для деревянного, так и металлического профиля. Они бывают с резьбой и без неё. Такой крепёжный элемент выдерживает до нескольких сотен килограмм нагрузки в зависимости от размера ножки.
Фото — гвозди
Дюбель бабочка для гипсокартона (производства Fischer PD или других) является комбинированным. Он состоит из пластикового основания (бабочки) в которую завинчен шуруп. Во время монтажа бабочка прижимается к месту стыка, создавая максимально плотное сцепление с шурупом. Это гарантирует защиту от выпадения элемента.
Фото — распорные бабочки для гипсокартона
По форме головки и резьбы дюбеля бывают дрива (driva), молли и зонтик (они могут использоваться не только для гипсокартона, но и для установки подвесных потолков, полок, карнизов).
Дрива – это пластиковые или металлические установочные элементы, которые отличаются широкой и редкой резьбой. Такая нарезка отлично подходит для хрупкого гипса, который крошится под воздействием мелкой резьбы. Они очень просты в использовании за счет скрытой крестовой головки. Мягко входят в материал и не требуют предварительной обработки отверстия сверлом.
Дюбель-зонтик (Молли, Molly) необходим не только для установки гипсокартона на стены или каркас, он часто применяется для навесного потолка за счет своей необычной формы. Сейчас существует очень много различных конструкций (открытые, закрытые зонтики, круглые и т. д.). Основным достоинством является то, что это распорный дюбель, т. е. при монтаже он раскрывается на поверхности и равномерно распределяет нагрузку, что повышает механическую стойкость. Нужно отметить, что такой дюбель может использоваться для двойного потолка, установки люстры, бра и прочего.
Фото — молли с кольцом
Для экономных хозяев были изобретены бюджетные дюбеля U – их особенность в материале, они производятся только из пластика. Для них также не нужно дополнительно просверливать отверстия в стене. Они бывают с бортиком и без него. Бортик необходим для контроля глубины вхождения крепежа. Форма головки преимущественно скрытая.
Фото — пластиковый Дрива
Также классификация производится по материалу. Для установки гипсокартона используются:
Металлические являются наиболее практичными, но и дорогими. Они выдерживают большие нагрузки (в среднем такие дюбеля рассчитаны на вес гипсокартона до нескольких сотен килограмм). Многие производители дополнительно обрабатывают металл специальными соединениями от коррозии.
Пластиковые и нейлоновые – это более современные варианты, которые изготавливаются из соединений пластика. Они более доступные, легкие и не поддаются ржавлению. Но при этом имеют меньшую механическую стойкость, чем металлические. К тому же у них более низкий порог нагрузок.
Как закрепить профиль
в таких случаях лучше использовать профиль стоечный (перегородочный). И без подвесов и всякой ненужной ерунды! а чтобы стенка жестче стояла двойные перегородочные поставить! отбивается по контуру 5*40 направляющими и через 40 см профиля ставятся, а то что намудрил этот умелец это бред! через 60 см собирается клетка только на потолок!)
Вам респект! Многие просто не могут понять что материал денег стоит и надо еще самому что-то заработать. Вариантов крепежа много, нужно еще время учитывать. Сама стена никуда не денется!
забыл добавить: Ежели уже захотелось выровнять стенку CD (60*27) профилями то должны крепится тоже на расстоянии друг от друга в 40 см по высоте! CD при таком креплении к стене как на видео просто от малейшего удара, либо при навешивании на стену мебели прогнется вместе с гипсокартоном, провиснет в том месте где нету подвеса (с низу либо с верху). ну эт спорный вопрос, 1. перегородочные профиля стоят дороже + двойной 2. не всегда высота подходит, бывают стенки и по 5-6 метров, а на такой длинне он будет прогибаться как бумага 3. Лично мне удобнее резать не ПН (как автор) а тот же ПП 27х60 с 2мя ушками разом. Такой подвес значительно проще монтировать (1 отверстие, и бурение по меткам, через 60 иль 40см) и меньше материяла уходитна счет быстрее и надежнее не соглашусь =) 4 отверстия !! 4 самореза. эт не быстрее, на счет надежности, я так понимаю они под углом 90 между собой чтобы держать вертикальное хождение, но с эжтим прекрасно справляеться саморез связывающий ПП и ПН прибуренный к полу, не прямой угол между Равняемым ПП и подвес это всегда хуже чем подвес под прямым углом к ПП =) Вчра обещал фотку, тк очень часто с этим сталкиваюсь. И не обращайте внимания на оборванца попавшего в фото ))
Используемые в работе материалы
Профилями являются изделия из металла или дерева, напоминающими рейки или бруски. Они монтируются на стену, образуя каркас. К каркасу прикручиваются сами листы гипсокартона. Если говорить о материале каркаса, то чаще всего используются металлические изделия. Деревянные рейки служат не так долго, они имеют меньшую прочность и подвержены воздействию влаги. Обшивка стен гипсокартоном во влажных помещениях выполняется только на металлический каркас.
Преимущества металлических профилей:
- устойчивость перед внешними факторами;
- доступность;
- длительный эксплуатационный срок;
- небольшой вес;
- возможность реставрации;
- большой ассортимент для разных целей;
- металл не горит, ему не страшны плесень и грибок.
Прежде чем узнать, как обшить стены гипсокартоном, важно разобраться в разнообразии и в видах металлических профилей. Если говорить о назначении, то их делят на две группы:
- Основные.
- Направляющие.
Основные обозначаются как ПС и ПП. Их используют для участков с повышенной нагрузкой. Гипсокартонный лист фиксируется именно на него. А вот направляющие профили обозначаются как ПН. Это горизонтальные планки, образующие контур для гипсокартона. Они соединяют вертикальные стойки.
Маркировка изделий выглядит так:
- ПС – стоечный, сечение у него П-образное. Есть желобки. Основание изделия называют спинкой, а боковые части – полкой. Полки имеют размер 50 мм, а ширина спинки 50-100 мм. Используется в роли вертикальных стоек.

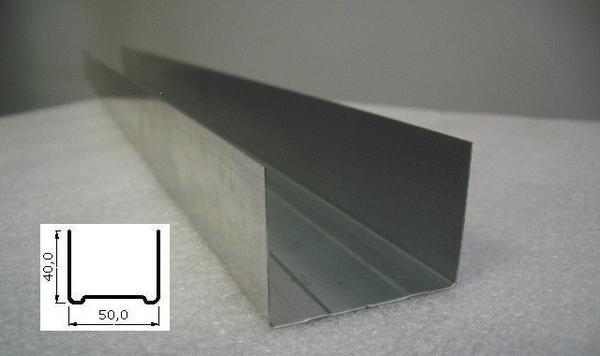

- ПН – направляющий, полка – 40 мм, основание – от 50 до 100 мм. Применяется для создания стенового каркаса под гипсокартон или перегородок. Изделия фиксируются к потолку и к полу. Получается рамка на стене.
- ПП – потолочный, полка — 27 мм, основание — 60 мм. Он имеет 3 канавки. Гипсокартонные листы монтируются к нему.
- ПНП – потолочный направляющий. Размер – 27х28 мм. Если сооружается подвесная конструкция, ПНТ фиксируется к стене помещения, направляя ПП.
- ПУ – угловой, которым укрепляют углы. Бывает внутренним и внешним. С ним легко выполнить монтаж профиля под гипсокартон в углах.
- ПА – арочный, бывает вогнутым или выпуклым. Позволяет создавать арки и другие асимметричные формы, сложные волнообразные конструкции.
Советы по обшивке каркаса
Вам стоит запомнить, что плохую обшивку можно отличить по наличию большого количества маленьких кусочков гипсокартона, которыми обшит весь каркас. Чтобы сделать качественную обшивку, необходимо максимально уменьшить количество кусков ГКЛ, а в идеале — использовать только целые куски. Чем меньше вы создадите швов, тем качественнее и надежнее получиться изделие.
Ни в коем случае не устанавливайте листы гипсокартона вплотную к полу или потолку, так как там скапливается влага, то требуется делать расстояние между потолком или полом и гипсокартоном в 1 сантиметр, позже эти отверстия можно зашпаклевать или заделать декоративными элементами.
фото и видео вариантов для «Армстронга» и гипсокартона
Монтаж подвесного потолка – непростой процесс, требующий применения различных приспособлений. В частности, подвесов. Эти элементы необходимы для качественного закрепления конструкции, придания ей необходимого уровня жесткости. Поэтому они должны быть размещены в нужных местах и в необходимом количестве.
Подробнее о подвесах
Подвесы, в случае гипсокартонной конструкции, удерживают металлический профиль, который, таким образом, крепится к потолку. В результате образуется воздушная прослойка между черновым потолком и чистовой плоскостью, где прекрасно скрываются коммуникации и дефекты перекрытия.
Подвесы делают из низкоуглеродистой гальванически оцинкованной стали – как и сам профиль. Как они выглядят, можно посмотреть на фото. Учитывая конструкцию потолка, высоту и конфигурацию, применяется необходимое количество подвесов.
Прямые
Это самый простой вид. Выглядит он как металлическая пластина с отверстиями и надрезами, благодаря чему ей легко придается П-образная форма, а затем к ней прикрепляется профиль (подбирая необходимое отверстие). Фиксация происходит при помощи саморезов. Если концы подвеса выглядывают за границы профиля, мешая установке гипсокартона, их загибают внутрь. Либо их можно отрезать, используя ножницы по металлу.
Такие подвесы могут быть применены, если высота перекрытия небольшая. Ведь благодаря такому элементу можно добиться подпотолочного пространства все лишь в 6 см. Для изготовления используется материал толщиной 9 мм. Распространенная длина – 65 и 125 мм.
Регулируемые прямые
Есть также модернизированный прямой подвес – регулируемый. Он позволяет осуществлять регулировку уровня в пределах от 59 до 108 мм. Способен выдержать нагрузку более 40 кг. Благодаря наличию ограничителей соскальзывания сначала можно закрепить потолок, а потом выровнять по уровню.
Универсальные регулируемые прямые
Имеют две части и соединительную шпильку. Позволяют регулировать уровень от 85 до 294 мм. Благодаря наличию универсального якорного самозахвата каркас удерживается надежно и жестко.
Двухуровневые быстрые
Используются для перекрестного соединения профилей, если монтируется двухуровневый каркас. С ними удобно и просто работать. А фиксация выполняется за счет перекрестного защелкивания.
С проволочной тягой
Если же высота перекрытий больше, а опустить потолок нужно значительно, то для этих случаев подойдут подвесы с проволочной тягой и зажимом.
Диаметр проволочной тяги составляет 4 мм, она имеет для анкерного крепления проушину. Это с одной стороны, а с другой – фиксацию в стальном зажиме. Регулируя длину проволочной тяги, можно поднимать или опускать потолок на требуемый уровень. А лишняя часть подвеса удаляется.
Стандартными являются длины 1 и 0,5 м.
Вспомогательные элементы
Очень часто при сооружении гипсокартонной конструкции требуются длинномерные профили. Как известно, стандартная их длина варьируется от 3 до 4 м. Чтобы удлинить такие элементы, а также дополнительно укреплять стыки профилей, используются удлинители. А если необходимо обеспечить пересечение профилей под прямым углом – «крабы» — одноуровневые соединители.
Для нивелирования возможных скрипов в соединениях «металл-металл» стоит также использовать специальные ленты.
Все подвесы, которые закрепляются на бетонном основании, должны крепиться дюбельными анкерами размером 6х60 или 6х40. Для их монтажа потребуется отверстие размером 6 мм.
Подвесы для потолков «Армстронг»
Такие подвесы выглядят особо. С одной стороны, у них ушко, а с другой – крючок для зацепки. Между ними находится пружина для регулировки уровня выстраиваемого потолка. Чтобы рассчитать необходимое количество таких подвесов, нужен простой расчет.
Всего лишь следует учесть, что на каждые десять квадратных метров приходится два главных и пятнадцать поперечных несущих элементов. Исходя из этого, и делается расчет.
Важность каждого элемента в комплексе
Не стоит недооценивать подвесы как элемент конструкции
Следует уделить внимание их выбору, дабы прочность конструкции не подвергалась сомнению. Причем выбор модели нужно упрощать. Это значит, если есть возможность использовать прямые подвесы, тогда их и стоит применять
Ведь в противном случае можно не только усложнить себе задачу, но и удорожить ремонт
Это значит, если есть возможность использовать прямые подвесы, тогда их и стоит применять. Ведь в противном случае можно не только усложнить себе задачу, но и удорожить ремонт.
Дюбели
Дюбель бабочка. Простой и удобный крепеж для мелких предметов интерьера, навешиваемых на гипсокартонную стену. Название свое получил из-за формы. Изначально продается в расправленном состоянии. При монтаже саморез вкручивается и складывает дюбель, увеличивая площадь опоры и образуя форму бабочки.
Крепеж для гипсокартона дюбель бабочка
В лист гипсокартона монтируется в вертикальном положении. Для исключения проворачивания имеет специальные ребра. Требует достаточного пространства внутри стены.
Дюбель Молли. Конструктивно похож на дюбель бабочку, но изготовлен из металла. Сам дюбель всегда одинаков, а вот шпилька может иметь разные варианты — кольцо, крюк, угол и винт.
Виды дюбелей Молли
При затягивании резьбового элемента тело дюбеля превращается в некое подобие зонтика, упираясь в лист гипсокартона с задней стороны.
Пример крепления дюбелем Молли
Так увеличивается площадь опоры крепежа и его надежность. Для предотвращения проворачивания, дюбель снабжен шипами.
Дюбель Дрива. Имеет и внешнюю конусную резьбу и внутреннюю под саморез. Бывает как металлический, так и пластиковый.
Виды дюбелей Дрива
Острым буром вгрызается в лист гипсокартона и фиксируется в нем с помощью внешней резьбы. Дюбель вкручивается при помощи отвертки.
Пример крепления дюбелем Дрива
После этого можно вкручивать саморез и вешать не тяжелые предметы.
Дюбель Хартмут. Крепеж компании Knauf. Резьбовой элемент только винт.
Дюбель Хартмут
Металлическая опора складывается вдоль пластиковых направляющих, вставляется в отверстие в гипсокартоне, выравнивается параллельно стене и притягивается пластиковым фиксатором. Лишние усы просто обламываются.
Подвесы в гипсокартонных потолочных конструкциях
Регулируемые подвесы для гипсокартонного каркаса используются в том случае, когда подвес потолочный имеет недостаточную длину или появилась необходимость выполнить монтаж выравнивающего потолка.
Такие ситуации возникают чаще всего при слишком большом расстоянии подвесной конструкции от основного потолка, которое определяется техническими или дизайнерскими соображениями.
Подвесной потолок на подвесах монтируется с помощью разных подвесов, включая прямые и стержневые элементы, а также нониус-подвесы. Очень часто домашние мастера делают подвесы нужной длины из обрезков профиля, загибая его буквой Г.
Правильно подобранные подвесы позволяют получить надежную, долговечную и качественную конструкцию.
Разновидности
Разные по сложности и количеству ярусов потолочные композиции требуют использования разного крепежа. Наибольшее распространение получили два типа:
Стандартный прямой крепёж в виде перфорированной планки, которая сгибается по краям, в результате чего, получается П-образная деталь с перфорацией на длинных частях.
Регулируемые элементы в виде двух прутков, соединенных металлической регулировочной планкой. Другая разновидность такого крепежа оснащается лишь одним прутком и планкой, позволяющей регулировать высоту установки каркаса.
Для простых одноуровневых решений, а также в тех случаях, когда базовое основание достаточно ровное, применяют прямые крепежи. Для сложных композиций с несколькими уровнями или для установки потолка на перекрытия, имеющие значительные дефекты, применяют регулируемые крепления.
Иногда, вместо регулируемых планок применяют отрезок профиля, закреплённый на базовой поверхности при помощи перфорированной пластины, а непосредственно к каркасу, такая конструкция из двух частей крепится саморезами. Подобные комбинации разных элементов позволяет осуществить сборку самой сложной композиции на любом расстоянии от перекрытия.
