Как чистить скважину желонкой
Оснащенная длинным и прочным тросом желонка опускается в скважину до самого дна. На следующем этапе конструкцию следует приподнять на полметра от поверхности дна вверх и сразу резко опустить. В процессе таких манипуляций происходит подскакивание шара вверх под действием гидроудара с последующим открытием отверстия в дне желонки. Через отверстие в трубу набирается вода с песком, камешками, грязью и илом. Далее шар опускается и происходит закрытие отверстия.
Чтобы более полноценно заполнить желонку, следует повторить такие движения не менее 3-4 раз, а затем без рывков, медленно и плавно извлечь желонку из скважины и вылить набранное содержимое. Для того чтобы значительно облегчить работу по подъему желонки, рекомендуется использовать ворот.
Особенностью конструкции желонки является возможность в процессе одного поднятия очистить порядка трех сантиметров слоя скважины. Чтобы избежать значительного заиливания, рекомендуется провести примерный расчет глубины, требующей очистки, и составить график проведения очистных работ в дальнейшем.
При работах на рыхлых и сыпучих почвах рекомендуется использовать более массивную желонку, длина которой должна быть порядка 3,5 м. Удлиненная конструкция позволяет одномоментно поднимать большое количество породы, но нуждается в использовании обсадной трубы. Песчаную почву в процессе работы следует поливать водой, что снизит риск осыпания грунта.
Для работ на твердых почвах конструкцию желательно оборудовать специальными «зубьями», или заострениями, которые позволят желонке легче врезаться в грунт. Также необходимо в процессе работ пользоваться долотом, опускаемым в штольню с целью измельчения каменной породы.
Как правильно пробить скважину желонкой своими руками?
Главная цель работы – заглубить трубы (а их лучше использовать отрезками по 1-2 метра). Поэтому при бурении, можно каждый раз не вынимать содержимое желонки на поверхность (особенно на мягких, песчаных почвах). Это будет слишком долго и трудно. Прибор просто рыхлит грунт, пропускает его через себя, а трубы медленно опускаются всё ниже и ниже.
В конце работы ил можно откачать ручным поршневым или дренажным насосом.
- С ручного, или бензинового бура начинается процесс самостоятельно изготовления скважины. Делается вертикальное отверстие, насколько хватает длины бура. Если первый водоносный слой близко – то до него (ниже не имеет смысла – плывун быстро замоет все усилия).
- В получившуюся штольню ставится первый отрезок трубы с фильтром на конце.
- Теперь опускается желонка и начинается бурение, как описано выше. По мере того, как один отрезок будет погружаться в почву, его наращивают следующим.
Бурить скважину довольно долго, поэтому имеет смысл уделить время механизации труда. Устанавливается тренога, а канат перекидывается через блок – вытаскивать приспособление так гораздо проще!
Понятие комфота всегда связано с качественным водоснабжением, поэтому нехватка давления в водопроводе никогда не бывает незаметной. Проблему с напором решит станция повышения давления воды. Читайте рекомендации по выбору насосного оборудования.
Как изготовить саморегулирующий греющий кабель для водопровода, смотрите тут.
Самый простой способ обеспечить себя водой на загородном участке — выкопать колодец. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kolodets/kopka-svoimi-rukami.html вы найдете подробную информацию о копке колодца своими руками: от выбора места до оформления наземной части.
Как выбрать сетку для фильтра абиссинского колодца
Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.
Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.
Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.
Особенности бурения желонкой
Бурение с помощью желонки – популярный, хотя и довольно трудоемкий способ создания скважины. Не всякое устройство этого типа, пригодное для прочистки скважины, справится с выемкой большого количества плотного грунта. Для бурения следует использовать достаточно длинную желонку – около четырех метров.

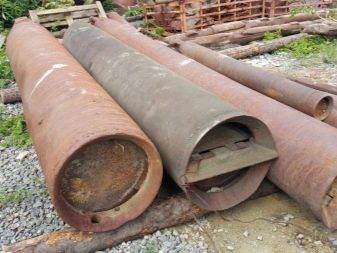

Для бурения скважины желонкой используют довольно большие устройства, длиной до четырех метров. Применение таких тяжелых устройств требует специальной подъемной техники
Здесь уместнее разновидность лепесткового клапана, представляющая собой пластину, которая фиксируется специальной пружиной. С ее помощью в корпусе создается просвет, площадь которого почти равна площади среза желонки. Это позволяет пропустить в корпус желонки максимальное количество грунта за каждое погружение.
Вынимать плотный грунт из длинной и узкой желонки не всегда просто. Чтобы упростить эту задачу в верхней части трубы проделывают специальное окно, предназначенное для более эффективной и быстрой очистки устройства. Если бурить предстоит песчаные породы, освободить желонку будет проще.
Для бурения скважины с помощью желонки нужно устройство с большим просветом внизу и достаточно длинным корпусом, чтобы вынимать много грунта за один прием
При бурении желонкой разных типов пород есть свои особенности. Вот несколько полезных рекомендаций:
- На песчаных грунтах не следует погружать желонку более, чем на 10 см без обсадной трубы. Вообще обсадке положено на 10 см опережать желонку.
- При бурении песчаного грунта в ствол подают воду, чтобы дополнительно укрепить стенки.
- Если мокрый песок в процессе работ чрезмерно утрамбован и в желонку не попадает, используют специальное долото.
- Погружение обсадной трубы во время бурения выполняют постоянно.
- По плывунам используют желонку длиной два метра и более с надежным плоским клапаном и кожаным уплотнителем.
- Поднимая желонку на плывуне, нужно обсадную трубу не только опускать, но и проворачивать, эту работу удобнее выполнять вдвоем или втроем.
- Если обсадная труба не входит в шахту, ее опускают под давлением, для чего сверху ставят площадку, на которую кладут груз.
- При бурении слоев гравия и гальки иногда чередуют использование долота, которым разбивают крупные включения, и желонку для выемки разбитого грунта.
- На плотных отложениях желонку приподнимают всего на 10-15 сантиметров, а движения совершают часто.
- При проходке плотных пластов обсадку заглубляют гидравликой или кто-либо периодически стоит на площадке, установленной на обсадную трубу.
- Сухие слои смягчают, подавая в шахту воду.
- На очень мягких пластичных грунтах клапан не всегда нужен, порода остается в желонке и без него.
- Желонку необходимо поднимать после проходки каждых 0,5 – 0,7 м, чтобы не надорваться при подъеме заполненного до предела корпуса.
Как и при других методах бурения, используя желонку, следует учитывать индивидуальные особенности грунта, на котором выполняются работы.
Правильная стратегия и своевременное обсаживание стенок ствола обычно позволяет вполне успешно создать рабочую скважину.
Вам также может быть интересна информация о том, как промыть скважину после бурения.
Простая желонка своими руками: чертежи и фотографии
За скважинами в частном секторе приходится особым образом ухаживать. Если заиливаются некоторые части источника, то производительность колодца снижается, а значит, теряются определенные объемы воды, она засоряется и т.д. Так, для дезинфекции и очистки воды потребуется некоторое специальное оборудование. В частности – желонка, которую можно изготовить самому.
Описание: устройство желонки для чистки
Чтобы очистить скважину без посторонней помощи, нужна очистительная конструкция, изготовление которой не очень-то и сложное. Чтобы не использовалась буровая установка, и нужно желонить. И требуются для этого определенные материалы.
Для сборки желонки:
- Труба с внутренним диаметром не менее 60 мм и длиной не меньше 80 см;
- Шар из металла, диаметр его 40 мм;
- К нижней части этой трубы приваривают толстая шайба с воронковым седлом по диаметру шара;
- Нижняя часть трубы при этом может быть плоской;
- Шар следует поместить внутрь конструкции, верхушку заварить решеткой из толстой проволоки, противостоящей выпадению шара.
Тут же будет фиксироваться металлическая дуга, служащая держателем троса или специального подъемного каната. Для ручного очищения скважины можно сделать самостоятельный механизм, с ним реально справиться в одиночку. А еще совершеннее будет такой шариковый механизм, если ко дну трубы приварить специальные резцы. Они станут рыхлить грязь и весь скопившийся ил, когда конструкция погружается в источник.
Подшипник на желонку для чистки скважины своими руками
Подшипником называется металлический шар, что погружается внутрь трубы. Замурован он с обеих сторон. Порой его трудно найти в продаже, но ведь вполне можно такой подшипник сделать самому.
Потребуется свинцовая дробь или просто старые подшипники от чего-нибудь. Также нужно взять подходящий по размеру резиновый мячик, разрезать его на две части. Затем засыпьте материал, потом все смажьте клеем по железу, между собой соедините обе половинки.
После того, как самодельная конструкция подсохла, нужно снять резину. Получившийся элемент отшлифуйте на станке. Его же можно использовать для желонки. Конструкция будет прочной, можно смело надеяться, что прослужит она много лет.
Как происходит бурение желонкой
У желонки должна быть большая длина, чтобы чистить ее скважину было удобно. И длина эта составит 4-5 м. Клапан для такой ручной установки делать можно из стальной пластины. А чтобы уплотнение было более качественным, используйте натуральную кожу или просто резину с автомкамер.
Вместо троса или каната используются штанги для бурения, делают их из газовых трубопроводов, определенных отрезков. Диаметр таких конструкций – 33-48 мм.
Можно, к слову, вместо металлических штанг использовать и деревянные приспособления. Есть случаи, когда использовались ясень, лиственница, ель. Это эффективный вариант, но уж очень он затратный по времени и силам на выполнение. Потому посмотрите фотографии и чертежи более доступных для изготовления конструкций.

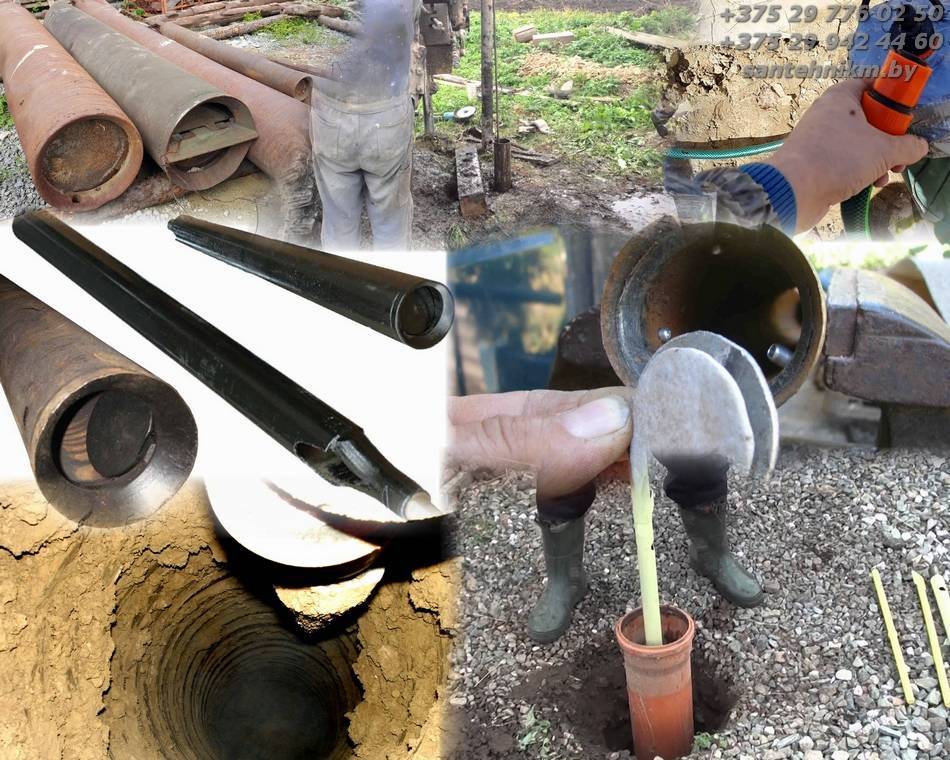

Простая желонка для скважины своими руками, чертежи и фото
Итак, желонка может быть с плоским клапаном или круглым. Используются разные материалы, размеры, диаметры. А как непосредственно проходит процесс очистки? Процесс этот надежный, но трудоемкий. Правда, только первый раз обычно кажется сложным, потом все идет по накатанной схеме.
Очистка скважины желонкой:
- Установите над скважиной треногу, сверху к ней прикрепите блок;
- Привяжите к желонке через карабин трос или же крепкую веревку;
- Если желонка очень тяжелая, то используется коловорот или лебедка;
- Перекиньте через блок трос, желонку опустите на дно скважины;
- Делайте это не с размаху, придерживайте трос, чтобы желонку не заклинило;
- Работать рекомендуется в брезентовых перчатках, дабы трос не травмировал руки.
Когда желонка опустилась на дно, приподнимите ее на высоту 50 см и резко опустите. Клапан при ударе откроется, вода с песком поднимутся внутрь вашей желонки. И делать этот подъем/опускание нужно до той поры, пока желонка вся не заполнится. Почувствовать ее заполнение можно по весу. Потому желонку извлекают и прочищают. Получается, что работает она как ложка или как засасывающий прибор, который помогает пробить заилившееся дно и почистить его.
Как сделать желонку своими руками (видео)
Используя выверенные чертежи, заручившись хорошими инструментами и материалами, можно соорудить желонку, которая будет регулярно очищать скважину. Процесс трудоемкий, но технически не самый сложный. Один раз хорошо потрудившись, можно потом сэкономить на дорогостоящих услугах специалистов по очистке скважин.
Конструкция желонки
- 1 Конструкция желонки
- 2 Как работает
- 3 Желонка своими руками
- 3.1 Желонка с шариковым клапаном своими руками (без токарных работ)
- 3.2 Как сделать желонку самому дома
- 4 Особенности использования на грунтах разных типов
Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.
Это самодельная желонка с плоским клапаном — один из вариантов его устройства
Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

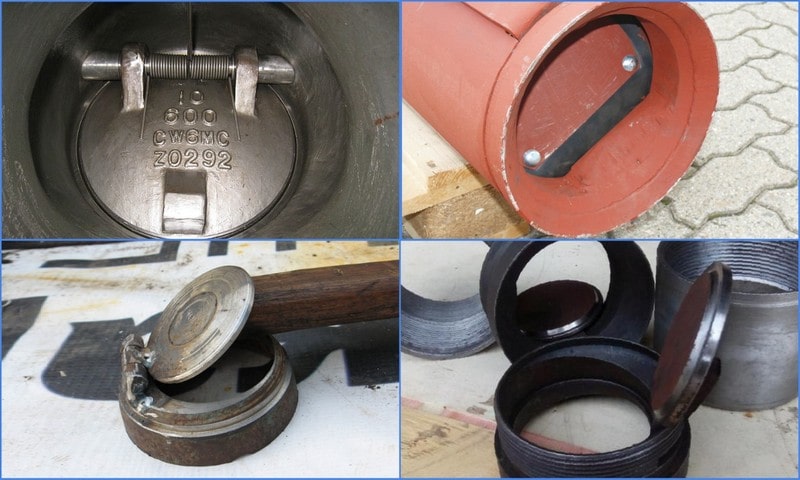

Конструкции плоских клапанов для самодельных желонок
Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.
Конструкция желонки с шариковым клапаном

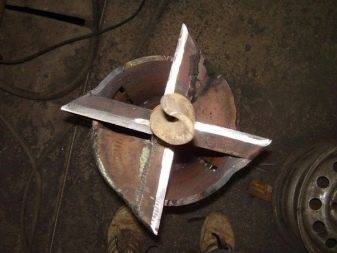

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал. Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.
К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.
В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.
Возможно, вам будет интересно прочесть «Как сделать антенну для дачи своими руками».
Чистка скважины своими рукам
Длина такого тросика должна соответствовать глубине скважины. Должно остаться несколько метров в запасе для комфортного использования желонки. Чистка водозабора осуществляется за счет ударения желонки о дно скважины.
Для этого ее необходимо поднимать ото дна на 50-100 см, после чего резко отпускать.
Во время гидроудара металлический шарик, который находится внутри, подымается вверх, тем самым открывая клапан. Именно в этот момент желонка наполняется водой, смешанной с песком и илом. Опускаясь вниз, шар закрывает клапан, не давая грязной воде выходить наружу.
Для того чтобы заполнить желонку полностью, такой процесс необходимо повторить несколько раз
После этого осторожно, без резких движений приспособление поднимается наверх. Вылив содержимое, приспособление снова опускается в скважину. В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя
Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора
В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя. Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора.
Конструкция желонки может иметь и клапан совершенно плоский. Чтобы создать такую конструкцию, необходимо использовать сварку и специальный механизм.
Как сделать?
Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:
- металлическая труба, которая будет выступать в роли корпуса;
- клапан;
- аппарат для сварки;
- трос из металла и прочная проволока.
При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.
Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.
Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.
Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:
- обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
- масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.
Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.
Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.
Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.
На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.
Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.
При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.
Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.
Заключение
Изготовить () желонку для бурения скважин своими руками не сложно.
Приготовьте необходимые материалы, инструмент и следуйте инструкции.
Проведение работ по устройству или очистке скважины лучше поручить специалистам.
Посмотрите в видео, как выглядит желонка, сделанная автором ролика собственноручно.
Подачу воды в частные домовладения собственники производят при помощи скважин, которые нужно пробурить на территории участка. В процессе заиливания источника забора воды происходит снижение дебита скважин, результатом чего служит возникновение явного недостатка водных ресурсов.
Когда включается кран, можно наблюдать нормальный напор воды лишь какое-то время. В дальнейшем начинается процесс воздушного подсасывания. Устранить скопление песка и образовавшиеся ил, ржавчину возможно при помощи специальной машины, в случае, если имеется свободный подход к скважине. Одним из наиболее эффективных методов считается очищение источников с помощью помпы либо пистолета инжекторной классификации.
Но стоит учитывать, что данные виды устройств имеются далеко не в каждом дворе, ведь они не являются легкодоступными. В то же время нормализовать функционирование скважин возможно посредством использования самодельных приспособлений, в том числе желонки. Смастерить ее можно собственным трудом – понадобятся лишь кусок трубы требуемого размера.
Сделанная своими руками желонка – отличный инструмент, позволяющий вовремя произвести очищение скважин от скопившихся сгустков песка и ила. Как показывает практика, скорее всего, вам даже не понадобится помощь со стороны. В данном материале мы расскажем вам, как изготовить желонку собственноручно и использовать ее для бурения.
Основной элемент любой желонки – кусок обычной трубы. Для эффективной процедуры очистки скважины нужно грамотно подобрать ее размер в диаметре. Сделать это вовсе несложно, лишь следуйте основным правилам:
Основополагающий параметр габаритов трубы для изготовления желонки – это ее диаметр с наружной стороны, а также отрезная протяженность. Формула проста: чем меньше будет зазор при ее вхождении в скважинную трубу, тем эффективнее будет производиться очищение стенок. Если же размер зазора между стенкой скважины и желонкой окажется недостаточным, высок риск дальнейшего заклинивания;
Правильный расчет длины скаженной желонки – очень важный аспект в работе. Если длина окажется меньше требуемой, движение трубы будет происходить с перекосом. Если же труба окажется слишком длинной, конструкция будет тяжеловесной. В итоге вам не избежать проблем в виде перекоса трубы водного забора и заклинивания желонки;
Для проведения скважинной чистки обязательно нужно подобрать диаметр наружной части желонки – он должен быть на несколько сантиметров меньшего диаметра, чем скважина. При этом в длину труба может достигать от 55 см до полутора метров. В данном случае все зависит от ее диаметра с наружной стороны;
Стенки трубы должны иметь толщину в районе 3-4 мм. Данный параметр не является очень важным, но все же стоит его соблюдать. Толщина стенки может существенно сказаться на процедуре чистки. Чем больше толщина стенки желонки, тем тяжеловеснее сама конструкция – это ощутимо повысит инерцию пробивания. В то же время слишком большая толщина трубы и ее излишняя длина могут стать результатом избытка массы при подъеме
Очень важно учитывать, что в результате чистки скважины произойдет наполнение желонки жидким илом.
Как изготовить металлический шар самостоятельно
Подавляющее большинство мастеров любительского уровня испытывают затруднения в поисках шара подходящего для работы диаметра. По этой причине им приходится подыскивать различные пути для изготовления металлического шара собственными усилиями. Для реализации данной задачи нужно подобрать обыкновенный детский мяч, изготовленный из резины (желательно очень плотный по текстуре) либо из ПВХ. Мяч нужно разрезать на две половины. После этого поочередно в получившиеся половинки нужно уложить дробь из свинца либо подшипниковые шары вперемешку с клеем, обладающим устойчивостью к воде. Вполне подойдет эпоксидный клей, продающийся в любом строительном отделе.
Обязательно дождитесь полного застывания клея, после тщательно отшлифуйте половинки мяча и соедините их друг с другом. В итоге вы получаете клапанный шар желонки собственного производства, с которым процесс скважинной чистки станет для вас вовсе не таким трудоемким. Радует тот факт, что для изготовления металлического шара для желонки нужны лишь подручные средства, найти которые не составит никакого труда.
