Зануление и заземление: в чем разница и что надежней

Что такое заземление и как оно работает

Говоря обычным языком, заземление монтируется для того, чтобы при возникновении напряжения там, где его быть не должно (корпус стиральной машины, микроволновой печи или холодильника), электричество уходило в землю. Такое может произойти, если в приборе нарушена изоляция и токоведущий провод соприкасается с корпусом. Разберемся, как работает заземление.

Представьте, что дома протекает труба. Вода устремляется вниз, но не сквозь плиту, через которую пройти не может, а там, где есть щели. То же самое и здесь. Сопротивление правильно выполненного заземления ничтожно мало (во много раз меньше, чем у человеческого тела). И если человек прикасается к заземленному корпусу, электричество продолжает «течь» по пути наименьшего сопротивления, подобно воде, не причиняя вреда. Но стоит оборвать заземление, как ток пойдет в другом направлении, устремляясь к земле через человеческое тело.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЗаземление монтируется для защиты человека от поражения электрическим током, сохраняя при этом работоспособность оборудования.

Ответив на вопрос, для чего нужно заземление, переходим к защитному занулению.

В чем разница между заземлением и занулением?

Заземление и зануление имеют идентичную функцию – защита человека и животного от воздействия электрического тока. Но между двумя понятиями есть существенные различия:

При заземлении ток отводится в почву. Напряжение в сети уменьшается, но не до нуля. Минимальный ток в системе все же остается. Зануление же позволяет экстренно отключить подачу питания на прибор.

Заземление не связано с фазами электроприборов. При организации зануления строго соблюдаются правила подключения.

Отличие зануления и заземления и в сфере их применения. Первое подходит для эксплуатации в глухозаземленных нейтралях. Заземление же применяется в цепях, имеющих изолированную нейтраль. Подобную систему монтируют для оборудования, напряжение которого превосходит 1000 В.

Зануление подходит для промышленности, а в жилых домах его устанавливают крайне редко. Заземление же лучший способ обезопасить жителей квартир.

Зазамеление и зануление одинаково хорошо защищают технику от повреждений. А вот с точки зрения безопасности для человека первый вариант считается более эффективным.

Дополнительным различием становится возможность самостоятельного монтажа. Соблюдая все технические требования и нормы безопасности, заземление можно выполнить своими руками. Для этого достаточно иметь сварочный аппарат, металлические прутки и достаточный уровень знаний. Зануление же сможет выполнить только высококвалифицированный электрик.

Заземление отличается от зануления и методикой подключения. Это наглядно видно по схемам.

Устройство защитных токовых отводов при работе с трехфазным электрическим оборудованием

Коммутация трехфазных потребителей электроэнергии отличается от подключения обычной бытовой электротехники, поэтому устройство защитных систем осуществляется иным способом. При этом не нужно путать нулевой или заземляющий провод, участвующий в системе управления, то есть, задействованный в схему пуска и остановки агрегата, с защитным проводником, предназначенным для отведения опасного разряда на землю.

Оформление, разводка, подключение электрооборудования

Работы производятся в несколько этапов:

  1. По периметру помещения обустраивается отдельная линия (трасса), выполненная из узкой металлической полосы 40х3 мм или медного провода сечением 16 мм.кв.
  2. На ней в скрытом месте монтируется шина (желательно медная) с контактными приспособлениями (шпильками или отверстиями для болтовых соединений). Допускается использование металлической шины, но в этом случае приваривание шпилек – обязательное условие.
  3. Эта линия соединяется с контуром заземления или зануления, выведенным отдельным проводом от распределительного щита и имеющим надежную связь с землей либо прямую, либо через рабочий ноль
  4. Корпуса всех потребителей (трехфазных электродвигателей) через медный провод соединяются с описанной шиной.

При возникновении короткого замыкания от утечки напряжения из-за нарушения изоляции или «пробития» одной из фаз на корпус заземленного электрооборудования, ток сразу будет уходить в землю по пути наименьшего сопротивления, то есть через соединенную с рабочим нулем или землей жилу. Это сохранит человека от поражения электротоком при касании корпуса прибора.

Устройство зануления допускается только в случае отсутствия возможности коммутации с земляным контуром. Во всех иных случаях правильным считается только защитное заземление.

Агрегат через медный провод соединен с шиной, смонтированной от заземляющей трассы

Обязательное использование дополнительных защитных устройств

Описанные заземляющие и зануляющие системы эффективны при возникновении значительных утечек или коротких замыканий на корпус электроприборов. Однако для достижения полной безопасности при обслуживании оборудования необходимо применение дополнительных средств защиты, обеспечивающих разрыв электрической цепи при возникновении нарушений их работы.

На производственных предприятиях это могут быть блоки автоматики (контроля изоляции БКИ или максимальной токовой защиты). Но наиболее распространенными средствами, как на производстве, так и в быту, являются автоматические выключатели и устройства защитного отключения, которые:

  • обеспечат обесточивание электрической цепи в случае возникновения неполадок;
  • защитят пользователя от поражения электрическим током;
  • предохранят технику от возгорания.

Такие приборы могут иметь исполнение для однофазных или трехфазных систем. Они бывают:

  • однополюсные – устанавливаются на одну из линий (ноль, фаза);
  • двухполюсные – устанавливаются на оба провода электропроводки;
  • многополюсные (три и более) – используются при трехфазном напряжении.

Схема бытовой проводки с РЕ-проводником заземления и защитой ВА и УЗО

Автоматический выключатель производит отключение при превышении токовой нагрузки номинального значения, указанного на корпусе прибора. УЗО контролирует состояние электросети и срабатывает при появлении самых незначительных утечек тока.

Основные требования ПУЭ: выдержки из статей

Начнем с того, что определения заземления и зануления четко прописаны в правилах устройства электроустановок (ПУЭ) и ГОСТе. Попробуем некоторые обозначить.

  • ПУЭ 7. Пункт 1.7.28 – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством,

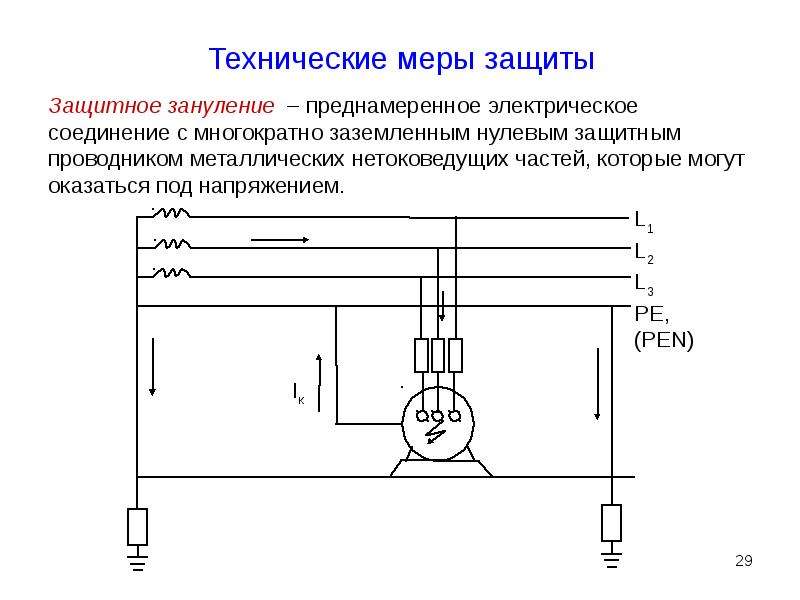

  • ПУЭ 7. Пункт 1.7.31 – защитное зануление в электроустановках напряжением до 1 кВ преднамеренное соединение открытых проводящих частей с глухозаземленнойнейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности,
  • ГОСТ 12.1.009-76. Зануление (защитное зануление) – преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

Электромонтеру понять это несложно, а вот начинающему мастеру покажется все написанное набором слов. Сегодня мы «переведем» все на простой язык и все сразу встанет на свои места.

Область применения

Защитное зануление используют в электроустановках с четырехпроводными электросетями и напряжением до 1 кВт в следующих случаях:

  • в электроустановках с глухозаземленной нейтралью в сетях TN-C-S, TN-C, TN-S с проводниками типов N, PE, PEN;
  • в сетях с постоянным током и заземленной средней точкой источника;
  • в сетях с переменным током и тремя фазами с заземленным нулем (220/127, 660/380, 380/220).

Сети 380/220 допускаются в любых сооружениях, где зануление электроустановок обязательно. Для жилых помещений с сухими полами зануление обустраивать не нужно.

Электрооборудование 220/127 используются в специализированных помещениях, где отмечается повышенный риск поражения током. Такая защита необходима в условиях улицы, где занулению подлежат металлические конструкции, к которым прикасаются работники.

Установка заземления электролитического типа

Такой вид заземления применяется в основном на тяжелых почвах каменистой и песчаной структуры. Монтаж электролитического заземления имеет следующие преимущества:

  1. Обеспечение небольшого количества работ, связанных с копкой земли;
  2. Каналы прокладываются на глубине 70 сантиметров;
  3. Короткий срок выполнения работы без применения специальной техники;
  4. Обеспечение сопротивления тока на протяжении пятидесяти лет.

Стадии монтажа:

  • подготовка траншеи с параметрами: глубина — 70 сантиметров, ширина – 25 сантиметров, длина от 2 до 3 метров;
  • дно траншеи устилается электродным заполнителем, примерно около одного сантиметра толщиной;
  • зачистка электрода от поверхностной оболочки;
  • укладка электрода в траншею;
  • горизонтальный участок электрода присыпают специальным наполнителем;
  • вертикальный участок огораживается специальным колодцем для проведения техобслуживания;
  • установленный зажим необходимо заизолировать при помощи гидроизоляционной ленты;
  • засыпка траншеи почвой, колодец должен обеспечивать доступ для проведения ремонтных работ;
  • электрод заполняется водой, это необходимо для ускорения процесса выделения щелочи из электрода.

Можно ли заземление делать самому?

Однозначный ответ — да, возможно. Из сложных вещей, которые вам понадобятся это сварка. Заземление делается просто в вершины равностороннего треугольника вбиваются металлические колья, соединяются сваркой металлической полоской, от одного из углов к дому прокладывается соединение этой же полоской. Край полоски прибивается к наружной стене дома. К нему приваривается болт. К этому болту прикручивается толстый медный многожильный кабель, другой конец кабеля подключается к корпусу щитка. Это кратко, что нужно сделать. Далее детали. Материал стержней — уголки черной стали без окраски длиной 2-3 метра. Треугольник нужно выкопать на глубину не менее 0,8 метра. Толщина уголков не менее 4мм и они должны быть 50х50 мм или эквивалент по длине. Можно применить стальную трубу диаметром 32мм. Или распилить старую кровать с панцерной сеткой. Уголки лучше заострить. Если вокруг вашего дома не горы, то забить кувалдой в землю такой уголок не составит проблемы. Соединительные полоски сталь толщиной 4мм шириной не менее 40мм.

Треугольник должен размещаться от дома на расстоянии не менее 1 метра. Вместо треугольника можно соединить в линию, но при этом нужны 4-5 электродов. Это все подойдет для коттеджа или небольшого частного дома. Такая земля не подойдет для многоквартирного дома. В многоквартирном доме защитная земля это проблема не жителей, а электрокомпании. Категорически запрещается использовать в качестве защитной земли «ноль».

Как сделать правильное заземление своими рукамии так-ли это необходимо? Заземление применяется как защитная мера электробезопасности от поражения человека током в случае пробоя электроприборов на корпус. Его применение актуально не только в случае использования электроводонагревателей или стиральных машин в помещениях с повышенной влажностью — у любого бытового прибора может возникнуть неисправность и корпус может оказаться под напряжением. А уж если этот прибор подключен к водопроводной сети, то последствия этой неполадки могут оказаться плачевными.

Чтобы сделать монтаж заземления своими руками не нужно иметь глубоких познаний по электротехнике или опыта в электромонтажных работах. Не потребует это и больших материальных затрат – применяемый материал для заземления – 3 электрода, вбитых в землю и соединённых между собой полосой из металла.

Итак, чтобы сделать штыревое заземление для частного дома нужно выкопать 3 ямки глубиной на пару штыков лопат и забить в них кувалдой 3 штыря (электрода) максимально глубоко. Расположение электродов никто не ограничивает – можно в ряд, можно треугольником. После этого надо между забитыми электродами проделать канавки для соединительных проводников электродов.

Для того, чтобы правильно сделать самому заземление, соответствующее нормам надо выполнить основные требования:

Длина каждого электрода должна быть не менее 2 м, в качестве материала можно использовать обычный стальной уголок 50 на 50 мм, водопроводную стальную трубу – главное, чтобы площадь сечения была не менее 150 мм2, а толщина стенок – не менее 3,5 мм (если выбираете трубу – минимум 32 мм). Минимальное расстояние между электродами – 1,2 м.

В качестве соединителей электродов можно использовать стальную полосу 40 мм. (минимальное сечение должно быть не менее не менее 50 мм2). Соединяться полоса с электродами должна ТОЛЬКО СВАРКОЙ! (никаких болтов!).

Далее надо завести заземление со сделанного контура в дом. Допускается применение стального провода сечением не менее 50 мм2, но лучше использовать ту-же полосу на 40мм (4 на 40 мм). После того как вы завели эту полосу в дом, с неё делается переход (болтовое соединение) на гибкий медный провод, сечение которого должно быть равно сечению питающего фазного проводника.

Если электрический ввод выполнен напр. СИПом 16 мм2, то для перехода со стальной полосы подойдёт медный провод сечением 10 мм2, который соединяется болтовым соединением с корпусом щита (если щит металлический), или соединяется в клемме щита — «заземление».

Этот способ годится для частных домов (коттеджей). Сделать заземление подобным образом в многоквартирном доме не представляется возможным (особенно если вы живёте на 9-ом этаже). Бытует мнение, что при отсутствии заземления можно сделать зануление – соединить «земляные» жилы отходящих к нагрузке проводов с нулевым проводом. НИКОГДА НЕ ДЕЛАЙТЕ ЭТОГО! Если у дома пропадет ноль (оборвется, отгорит), то корпуса ваших «заземлённых» приборов окажутся под напряжением 220 в!

Кроме того, существует такое понятие как «перекос фаз» (когда нагрузка неравномерно распределена по фазам) – в этом случае на «нуле» появляется напряжение. Поэтому делать такое «заземление», или скорее его имитацию просто опасно.

Технические особенности

В данной системе, где используется общая средняя точка, помимо межфазного присутствует и фазное напряжение. Последнее образуется между рабочим нулем и линейными проводами. Наглядно отличие первого от второго продемонстрировано ниже.

Разница между фазным и линейным напряжением

Разность потенциалов UF1, UF2 и UF3 принято называть фазными, а величины UL1, UL2 и UL3 – линейными или межфазными. Характерно, что UL превышает UF примерно в 1,72 раза.

В идеально сбалансированной сети трехфазного электрического тока должны выполняться поддерживаться следующие соотношения:

UF1= UF2=UF3;

UL1=UL2=UL3.

На практике добиться такого результата невозможно по ряду причин, например из-за неравномерной нагрузки, токов утечки, плохой изоляции фазных проводников и т.д. Когда нейтраль заземлена, дисбаланс линейных и фазных характеристик энергосистемы существенно снижается, то есть, рабочий ноль позволяет выравнивать потенциалы.

Основное отличие

Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.

В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.

Если сказать короче, то заземление и зануление отличаются между собой так:

  • защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
  • заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.

И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.

Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.

То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.

Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.

Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.

Определение понятий

Под заземлением принято понимать использование специальных конструкций, которые соединяют электропроводку дома или отдельные приборы с землёй. Благодаря наличию такой защиты прикосновение к поверхностям, которые находятся под напряжением, не приведет к летальному исходу, а удар тока будет минимальным. Изготавливается защита с электрооборудованием, имеющим изолированную нейтраль. Заземляющие устройства могут выполняться целой группой проводников, соединяющих с землей токопроводящие элементы.

Заземление электрооборудования также увеличивает аварийные токи замыкания, что необходимо в тех случаях, когда имеющаяся защита срабатывает при попадании под напряжение нетоковедущих частей. Это позволяет предупредить выход оборудования из строя при замыканиях, неквалифицированном ремонте и вмешательстве в электросети. Сегодня принято выделять несколько разновидностей заземления:

  • рабочий тип обеспечивает бесперебойную работу электрооборудования в штатном и аварийном режиме;
  • защитный тип обеспечивает безопасность электроустановок, предупреждая пробой на корпус и рабочую поверхность токоведущих проводов;
  • грозозащитный тип отводит молнию от зданий, уводя разряд в землю, предупреждает повреждение электрооборудования и возгорание строений.

https://youtube.com/watch?v=lj-i23-xzoc

Принято также различать искусственно изготовленное и естественное заземление. Первое выполняется для защиты сооружений и электроприборов от повышенного напряжения. Такие устройства состоят из металлического стержня, провода, труб некондиционного типа и стальных уголковых приспособлений. Естественное заземление также изготовлено человеком, однако изначально оно не предназначается для защиты от повышенного напряжения. В качестве него можно рассматривать железобетонные сооружения, трубопроводы, обсадные трубы и т. д.

Зануление также обеспечивает необходимую защиту электрооборудования, предупреждая его выход из строя из-за замыканий и перенапряжения в сети. Такой вид работ отличается от заземления принципом монтажа и назначением. Зануление подразумевает подключение токопроводящих элементов к корпусу электроприбора или металлическим деталям. Для обеспечения безопасности обязательно соединение с нейтралью, которая является источником трехфазного пониженного напряжения.

Основной задачей зануления является защита электрооборудования и рабочего персонала от поражения током за счёт срабатывания автоматического коммутационного оборудования. Принцип работы такой защиты заключается в создании искусственных коротких замыканий при попадании тока на корпус техники или в случаях пробоя изоляции. Возникновение короткого замыкания приводит к срабатыванию:

  • предохранителей;
  • автоматических выключателей;
  • специальной защиты от короткого замыкания.

Заземление отличается от зануления применением специального оборудования, которое использует нейтраль и за счёт коротких замыканий разрывает цепь, предупреждая серьёзное поражение электрическим током. Особенностью зануления является необходимость высокой мощности тока нулевого провода, за счёт которого происходит короткое замыкание. Только в этом случае можно обеспечить стопроцентную вероятность защиты от поражения электричеством при наличии проблем в электроснабжении. Если мощности нулевого провода и токов короткого замыкания недостаточно, это приводит к появлению повышенного напряжения в электрооборудовании.

Что такое зануление и как его правильно устроить

Схема монтажа выглядит следующим образом. Пришедшая к вводному автомату нейтраль раздваивается, каждая из жил идет на отдельную шину. Одна из шин становится нулевой, а вторая заземляющей. От шины нейтрали жилы идут через автоматику и дальше на все нулевые контакты потребителей квартиры. Заземляющая соединяется с корпусом вводного щита, провод желто-зеленого цвета от нее идет на соответствующие контакты розеток и осветительные приборы, которые этого требуют. Соприкосновение заземляющего провода  с нулевым после защитной автоматики запрещено.

Вывод заземления из-под земли. Ниже, на определенном расстоянии находится контур

Когда и где применяется заземление

Как уже говорилось, защитное заземление предназначается для устранения вероятности поражения людей электротоком в случае подачи напряжения на токопроводящие детали оборудования, то есть при замыкании на корпус. Защитным заземлением оснащаются металлические нетоковедущие элементы электроустановок, которые вследствие вероятного пробоя изоляции проводов могут оказаться под напряжением и нанести вред здоровью и жизни людей и животных в случае их непосредственного контакта с неисправным оборудованием.

Заземлению подлежат электросети и оборудование с напряжением до 1000 В, а именно:

  • переменного тока;
  • трехфазные с изолированной нейтралью;
  • двухфазные, изолированные от земли;
  • постоянного тока;
  • источники тока с изолированной точкой обмотки.

Также заземление необходимо для электросетей и электроустановок постоянного и переменного тока с напряжением свыше 1000 В с любой нейтралью или средней точкой обмотки источника тока.

Типовые методики расчета

Для расчета защитного заземления потребуется заранее определиться со следующими исходными показателями:

  • Размеры и общее число вбитых в грунт штырей из стали.
  • Расстояние, оставляемое между ними (шаг установки).
  • Глубина заложения прутьев.
  • Удельное сопротивление самой почвы в месте обустройства ЗУ.

Помимо них важно учитывать геометрическую форму и материал заготовок, из которых сваривается система из заземлителей (либо это типовой стальной уголок, либо медная полоса и тому подобное). Согласно действующей нормативной документации (ПУЭ, в частности) минимальные размеры выбранных заготовок должны быть не менее:. Согласно действующей нормативной документации (ПУЭ, в частности) минимальные размеры выбранных заготовок должны быть не менее:

Согласно действующей нормативной документации (ПУЭ, в частности) минимальные размеры выбранных заготовок должны быть не менее:

  1. полоса стальная с сечением не менее 100 мм2;
  2. стальной уголок со сторонами 4х4 мм;
  3. круглый стальной брусок сечением 16 мм2;
  4. металлическая труба диаметром 32 мм и толщиной стенки не менее 3,5 мм.

Минимальные размеры штырей или арматурных прутьев, используемых для изготовления системы ЗУ, выбирается из следующих соображений. Длина заготовок не может быть менее 1,5-2 метра. Расстояния между ними берется кратным длине каждого стержня. В зависимости от того, какая площадка выбирается для обустройства ЗУ, они устанавливаются либо в ряд один за другим, либо в виде квадрата или правильного треугольника. Согласно применяемой методике расчета основная его задача – определиться с числом стержней и параметрами соединяющей из полосы (ее длиной и толщиной).

Пример расчета элементов ЗУ

В качестве примера рассмотрим расчет сопротивления стеканию аварийного тока для вертикального стержня, взятого в единственном экземпляре (чертеж справа).

Чертеж вертикального заземлителя

Для его проведения потребуется знать следующие исходные данные:

ρ – удельное сопротивление грунта в этом месте (в Омах на·метр);

L – длина стержня в метрах;

d – его основной типоразмер (диаметр) в метрах;

Т – расстояние до середины прутка от поверхности в метрах.

Если учитывать величину, ограничивающую растекание тока для горизонтальных элементов ЗУ, то сопротивление для их вертикальных аналогов вычисляется по следующей формуле:

Формула расчета сопротивления растеканию тока для вертикальных заземлителей

В ситуации, когда заземляющее устройство обустраивается в неоднородном грунте (специалисты называют его двухслойным), удельное сопротивление рассчитывается так:

Формула расчета удельного сопротивления для неоднородного грунта

где – Ψ представляет собой сезонный коэффициент;

ρ1 и ρ2– удельные сопротивления различных слоев местного грунта (верхнего уровня и нижнего слоя соответственно), измеренные в Омах на·метр;

Н – толщина слоя, расположенного в верхней части грунта в метрах;

t – общее заглубление вертикальных элементов (глубина всей траншеи), равное примерно 0,7 метра.

Нужное число стержней (без учета горизонтальных компонентов) определяется следующим образом:

где Rн представляет собой нормируемое согласно ПТЭЭП сопротивление растеканию.

Если учитывать горизонтальные составляющие ЗУ, то формула для числа вертикальных штырей примет следующий вид:

где ηв – это коэффициент использования системы, указывающий на то, насколько сильно токи растекания от единичных элементов влияют друг на друга (при их различном расположении).

Именно поэтому при слишком близком их расположении общее сопротивление защитного контура существенно возрастает. Полученное после использование указанных формул число заземляющих элементов обычно округляется до большего значения. Расчет заземления по ним удается автоматизировать, если воспользоваться специально разработанной для этих целей программой «Электрик v.6.6». Скачать это ПО можно бесплатно на соответствующем сайте в Интернете.

Существующие разновидности — это системы TN-C, TN-C-S и TN-S.

К примеру, фазовый провод под напряжением попадает на токопроводящую часть электрооборудования, с ним соединён нулевой провод. Происходит разряд и эффект короткого замыкания. В момент этого процесса показатель силы тока взметает до небывалых высот и срабатывают установки защиты, приводя к обесточиванию защищаемого оборудования. На это уходят доли секунды, и оно регламентировано ПУЭ.

Назначение:

  1. моментальное обесточивание линии за счёт срабатывания установленных устройств защиты, в том числе и современных УЗО.
  2. исключает опасность прикосновения к корпусу электроустановки, так как напряжение (а значит и сила тока) на его поверхности становится ничтожно малым.

Вероятность поражения электрическим током сводится к нулю.

В рабочем режиме поверхность установок лишена напряжения, а в аварийной ситуации за счёт повреждения изоляции, короткого замыкания КЗ она становится токопроводной, а значит опасной. Протекающий по ней ток уже превосходит безопасный порог и становится коварным: возможен паралич мышц, нарушение системы кровообращения и всей системы жизнеобеспечения в целом вплоть до летального исхода.
