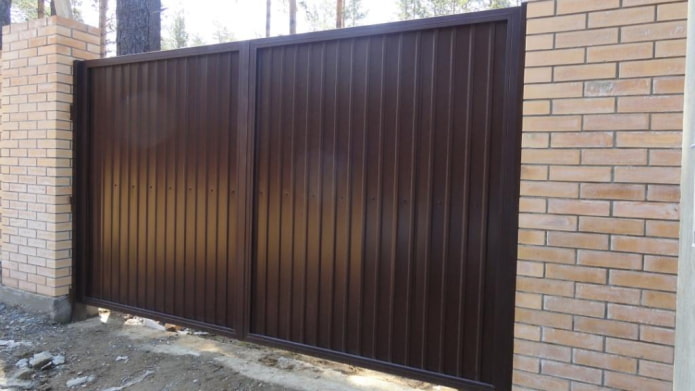

Делаем ворота из профлиста своими руками: от устройства к деталям и реализации

Основные достоинства

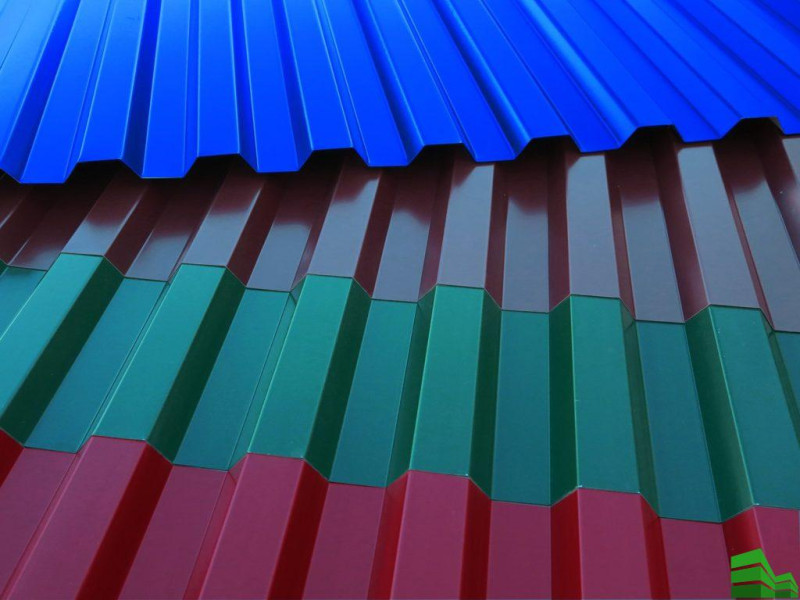

Профлист – это один из самых прочных стройматериалов, пользующийся огромной популярностью. За счет надежного покрытия материал устойчив к разным негативным погодным явлениям. Огромный ассортимент разных видов металлопрофиля позволяет хозяевам дач и частных домов возводить различные самоделки на свое усмотрение

Во время выбора профиля немаловажное значение имеет вес

На даче

Достоинства материала:

1. Стойкость к коррозийным процессам. Это достигается благодаря применению новых современных защитных покрытий. Время эксплуатации ограждения из профильного листа может составлять больше 50 лет.
2. Повышенная прочность листового металла. За счет этого въездные ворота могут выдержать высокие механические нагрузки, сильные порывы ветра.
3. При наличии требуемых материалов изготовление конструкции ворот из профлиста занимает 2–3 дня.
4. Небольшая толщина профнастила делает этот материал довольно легким, поэтому можно произвести самостоятельную установку.
5. Простота ухода. За профлистом не требуется специальный уход.
6. Доступная цена материала для изготовления воротных систем. Изготовленные калитка и ворота из профнастила своими руками обойдутся значительно дешевле, чем изделия из ковки.
7. Экономия на отделке. Профлист не подвергается воздействию ультрафиолета, потому не теряет со временем цвет.
8. Возможно строительство ограждения любой высоты, поскольку максимальный размер профильного листа может составлять до 12 м.
9. Можно выбрать любую фактуру, рисунок, цветовую гамму с учетом разработанного проекта.

После монтажа

Однако, судя по отзывам на строительных форумах, существуют и определенные недостатки:

1. Материал низкого качества не сможет гарантировать перечисленных выше положительных свойств, поэтому приобретать его следует только в специализированных магазинах.
2. Низкий уровень шумоизоляции.
3. Если толщина профильного листа небольшая, его будет легко повредить ударом тяжелого предмета.
4. Появление коррозии неизбежно даже после незначительных повреждений.

Установка запоров

Конструкция ворот

Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.

Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.

Преимущества распашных ворот:

• Простой монтаж, с которым под силу справиться одному человек.
• Возможность выбрать любую форму.
• Возможность добавить к общей конструкции калитку.

Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать

Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.

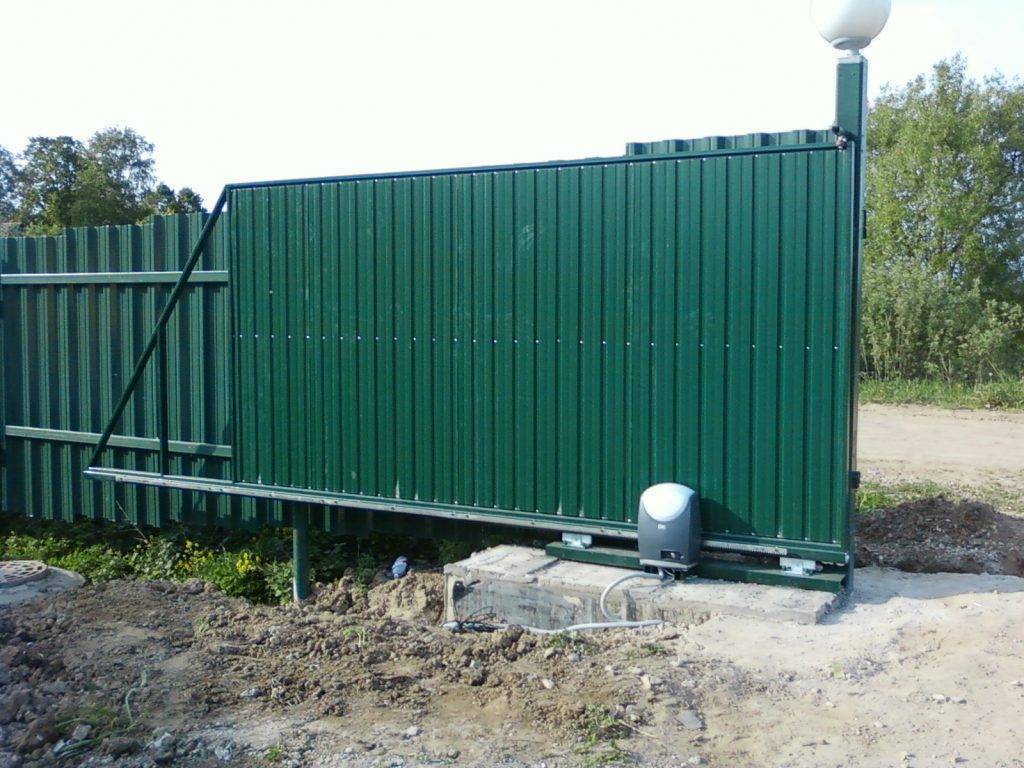

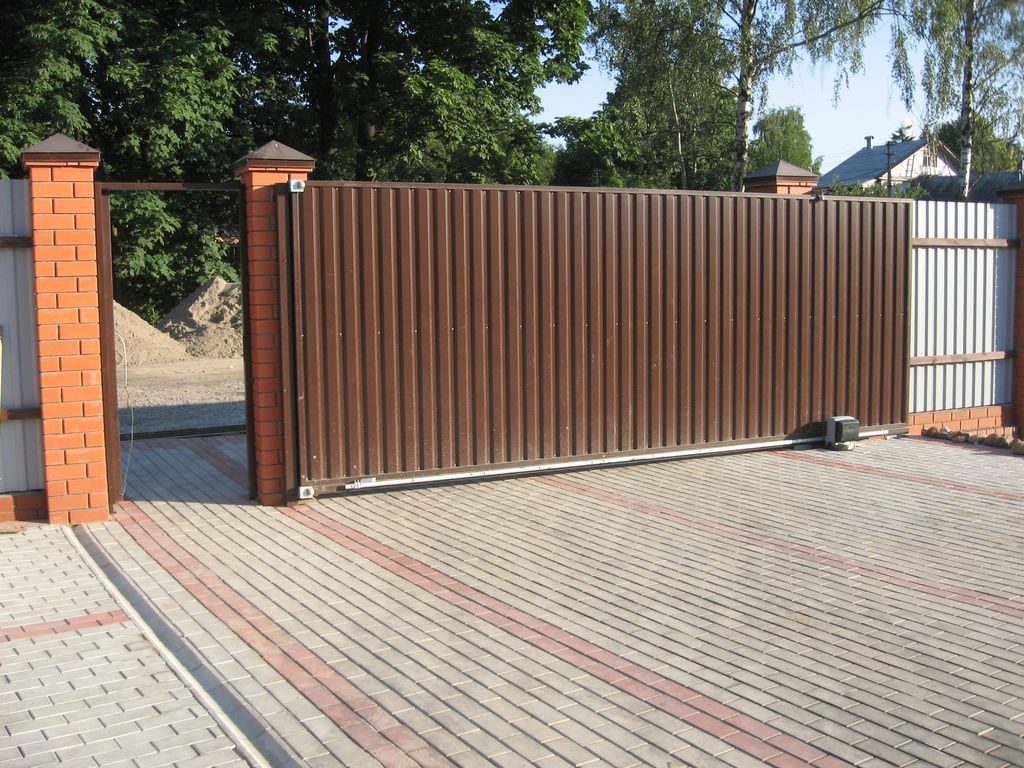

Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.

Преимущества конструкции:

• Хорошо выдерживает даже очень сильные порывы ветра.
• Экономит пространство.
• Повышенная устойчивость к ветровым нагрузкам.

Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.

Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.

Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.

Проектирование ворот из профилированного листа

Проектирование (чертежи) ворот независимо от того, какой они конструкции, всегда начинается с определения отведенного участка для возведения ворот. Здесь главную роль играют его расположение и длина. Самый распространенный размер распашных ворот составляет 3,5-4 метра и 2,5 метра в высоту. Такие размеры обусловлены тем, что позволяют беспрепятственно въехать во двор легковой или даже грузовой машине, небольших габаритов, не испытывая затруднения.

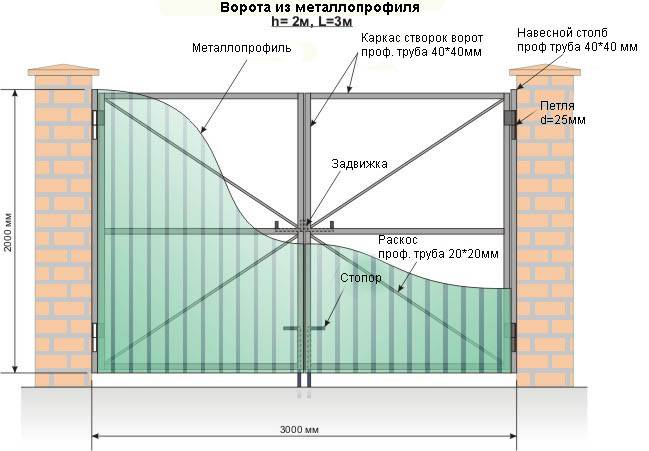

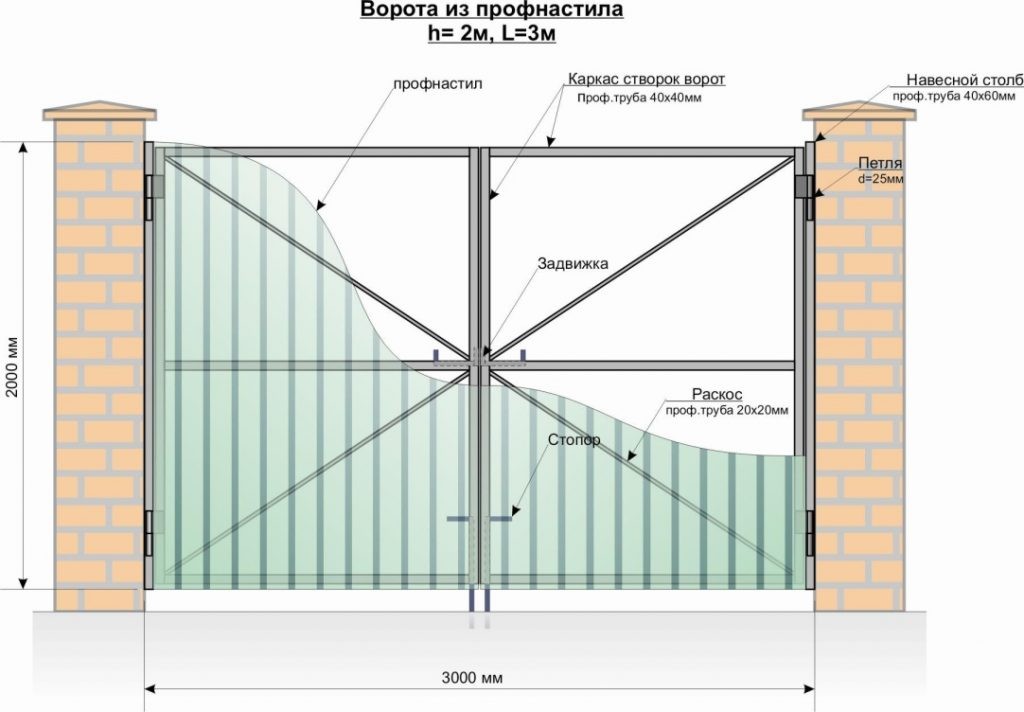

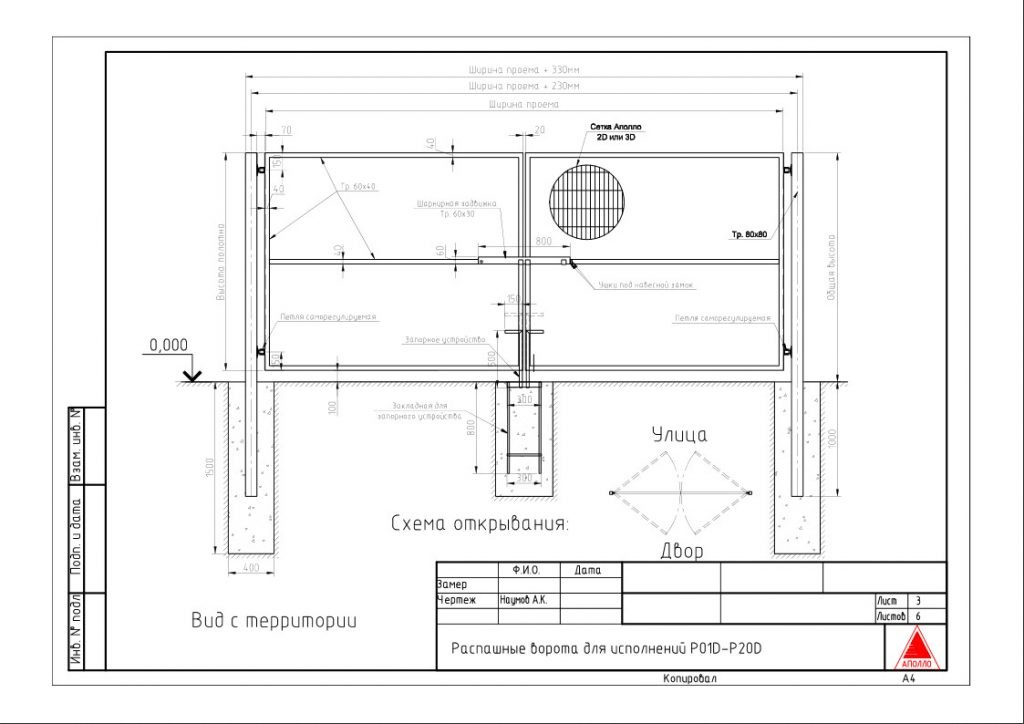

Схема ворот из металлопрофиля.

В некоторых условиях, когда участок под ворота ограничен, калитка может совмещаться с одной из створок ворот. При конструировании ворот желательно учесть, куда будут открываться створки ворот вовнутрь или наружу. Далее в зависимости от размера и габаритов материала тщательно составляется чертеж. Любой такой чертеж будет представлять собой схематический каркас калитки, правой (левой) створок распашных ворот, и расположение двух (трех при расположении калитки отдельно) столбов. Вот так представляется классический вариант ворот.

Задавшись целью, не трудно будет найти огромное количество из профнастила. Всевозможные варианты объединяет то, что все конструкции имеют ребра жесткости, как в калитке, так и в створках ворот. Наличие этих ребер жесткости ни в коем случае нельзя игнорировать, потому как каркас может утратить жесткость, портя, таким образом, внешний вид

Чтобы чертеж был правильным, необходимо принять во внимание тот факт, что ворота могут устанавливаться на старое место, где уже имеются столбы, или их нужно будет изготовить заново. В первом случае обращается внимание на точность измерения пролета, иначе ворота просто могут не поместиться

Подготовка к строительству ворот из металлопрофиля

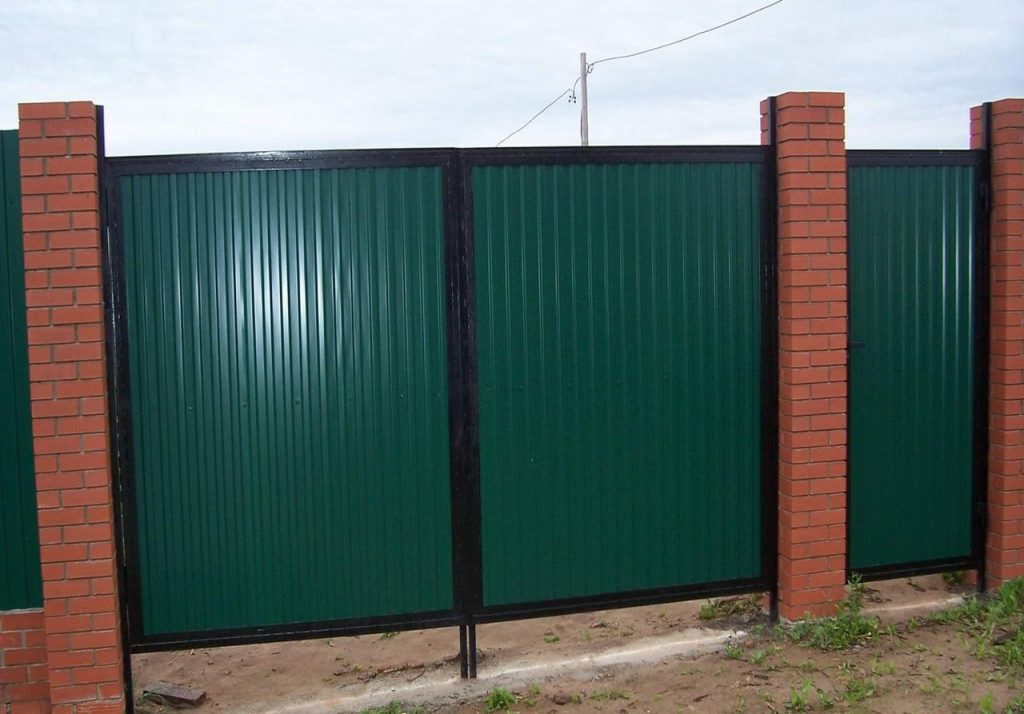

Ворота из металлопрофиля

Будет ли калитка отдельной либо же встроенной в одну из створок, решайте сами.

Монтаж ворот из металлопрофиля начинается с выполнения ряда подготовительных задач, в частности – сборки требуемых инструментов, дополнительных приспособлений и материалов.

Набор для самостоятельного изготовления ворот из металлопрофиля

1. Болгарка с шлифовальным кругом, подходящим для резки металлопрофиля.
2. Сварочный аппарат.
3. Электрический шуруповерт.
4. Электродрель.
5. Рулетка для снятия необходимых замеров.
6. Молоток.
7. Клепатель.
8. Бур.
9. Бетономешалка. При ее отсутствии нужно хотя бы подготовить емкость для приготовления раствора.
10. Угломер.
11. Краска для отделки каркаса. Также часто применяется грунтовка. В этом вопросе ориентируйтесь на свои личные предпочтения и доступный бюджет.
12. Лопата.
13. Саморезы. Также подойдут заклепки.

Для сборки ворот лучше всего подходит металлопрофиль С8. Материал этой марки имеет толщину порядка 0,6 мм, а высота волны составляет 8 мм. Самодельные ворота из такого профлиста будут иметь аккуратный внешний вид и высокую прочность. Расчет нужного количества материалов выполняется индивидуально в каждом конкретном случае. Ориентируйтесь на выбранную прямоугольную площадь воротных створок.

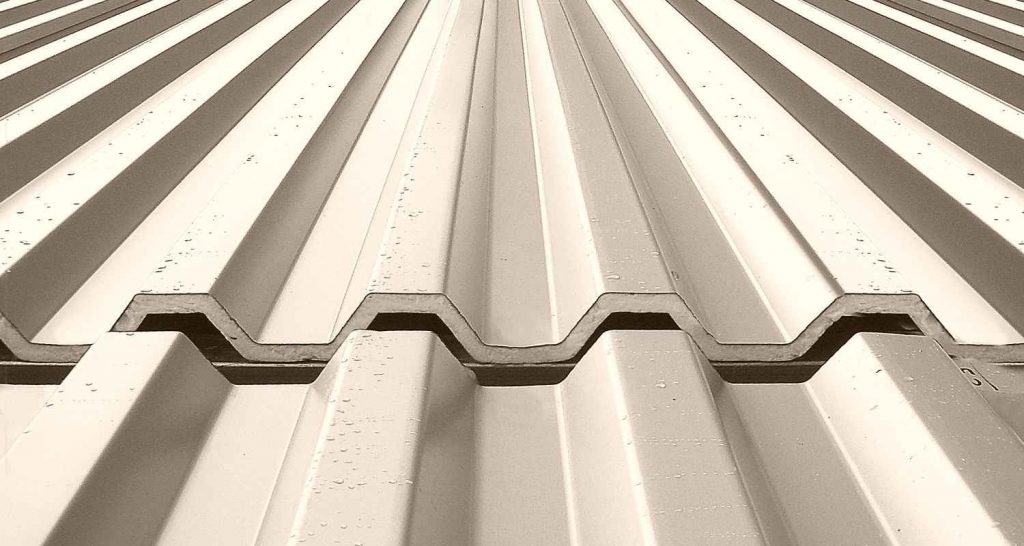

Профнастил С8

Створки, как уже отмечалось, крепятся к стойкам. Функцию опорных столбов могут выполнять трубы из стали. В большинстве случаев достаточно изделий диаметром около 6 см. Нужную длину опоры подбирайте в соответствии с запланированной высотой будущих самодельных ворот. К рассчитанной длине добавьте еще примерно 30-35% — именно такая часть трубы должна быть вкопана в землю.

При установке столбы заливаются бетонным раствором. Смесь вполне стандартная. Готовится из части цемента (будет достаточно марки М400), трех частей песка и 4-5 частей щебенки. Обязательно используется армирующая проволока. Ее применение поспособствует увеличению прочности и в целом надежности конструкции.

Каркас конструкции традиционно изготавливается из профиля. Отлично подойдет материал шириной 4 см и толщиной 2 см. Эти показатели можно уменьшать или же увеличивать, все зависит от особенностей конкретного случая.

Проектирование

Хозева собираются изготовить ворота из профнастила для собственного частного дома, просматривают фото в Интернете. Однако для начала нужно посмотреть, на каком участке земли планируется возвести будущие ворота

Важно учитывать:

• длину отвордимого под забор и ворота участка;
• особенности местности — холмистая или ровная;
• расположение дома и будущего забора.

Наиболее популярные габариты распашных ворот — 350 — 400 см в ширину и 250 см по высоте

Особенно важно учесть этот нюанс владельцам легковых автомобилей: машина должна с лёгкостью въезжать во двор. Появление затруднений — признак чересчур узкой калитки

Если размер земельного участка невелик, можно совместить одну из створок будущих ворот с калиткой. Также следует продумать, каким образом должны открываться новые створки — наружу или вовнутрь (для маленьких дворов лучше первый способ, а для просторных может подойти и второй).

После этого мастера или владелец дачи выполняют чертёж. По сути чертёж — схема каркаса предполагаемых калитки и обеих створок будущих ворот распашного типа и, конечно же, столбов. Их обычно два или три. Такова «классика жанра» при конструировании ворот.

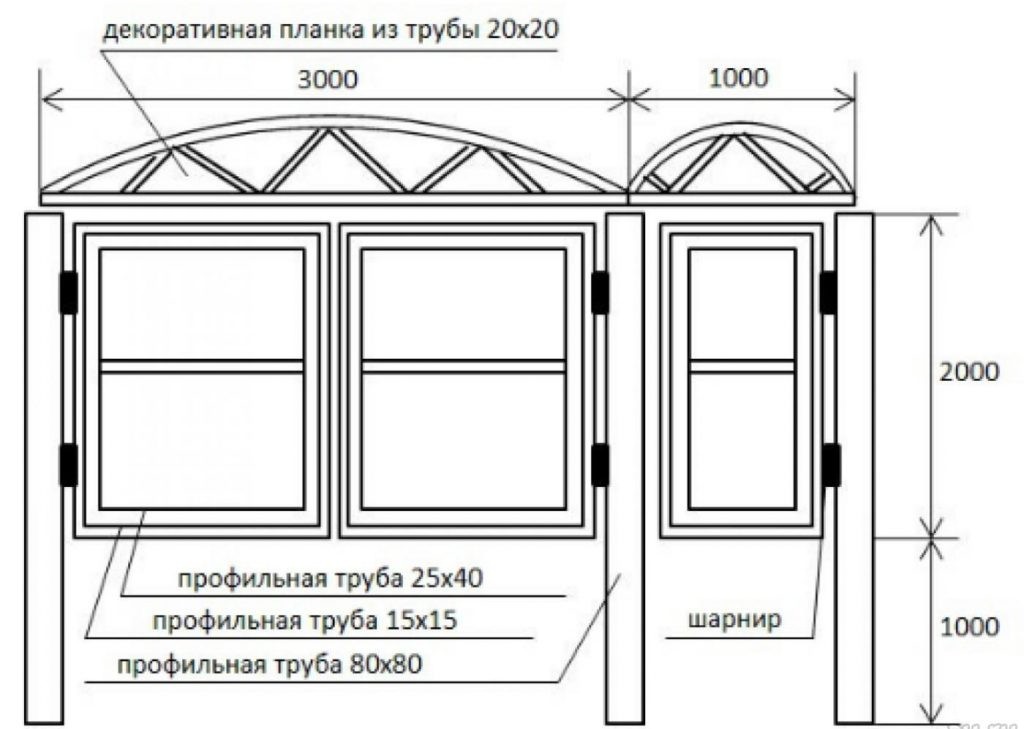

пример простого чертежа

Современные строительные компании и сайты Интернета предлагают огромный выбор конструкций калиток и ворот из качественного профнастила

Важно учитывать только особенности рёбер жёсткости — их учитывают при создании створок ворот и классической калитки. Иначе можно попросту испортить каркас, а территория вокруг дома потеряет в эстетичности

Преимущества и недостатки

7 плюсов:

1. Устойчивость к коррозии. Поверхность покрывают слоем для защиты от ржавчины. Благодаря этому, срок эксплуатации продлевается. Покрытие состоит из антикоррозийного, полимерного, водоотталкивающего слоев;
2. Надежность, прочность. Сооружения из этого материала выдерживают высокие нагрузки. Даже под сильным ветром они могут устоять;
3. Широкий диапазон цветов, в которые можно окрасить профлист;
4. Маленькая масса. Полотна легкие, тонкие. Поэтому их легко устанавливать даже без помощников;
5. Относительно невысокая стоимость;
6. Быстрая установка. Ворота или забор можно поставить собственноручно всего за пару-тройку дней;
7. Можно сделать забор любой высоты. При необходимости есть возможность установить даже ограждение высотой 12 м;

4 минуса:

Существует риск нарваться на некачественный товар. Такой материал не будет обладать перечисленными преимуществами;
Плохо изолирует шум, звуки;
Тонкие листы легко деформируются при внешних воздействиях

Поэтому лучше выбирать полотна потолще;
Важно следить за поверхностью листов. Даже небольшая царапина может привести к распространению коррозии.

Если мечтаете сделать забор из профлиста, лучше выбирать материал от надежных производителей, поставщиков. Иначе рискуете нарваться на подделку.

Достоинства и виды ограждений из профнастила

Самостоятельно изготовить ворота можно из различных материалов, их выбор будет зависеть от суммы предполагаемых расходов, выбранного дизайна и мастерства хозяина участка. Многие из владельцев загородных строений при этом отдают свое предпочтение профиллированному листу, и это неудивительно, ведь выполненные из профнастила не только забор, но и ворота, обладают многими достоинствами:

• экономичность;
• прочность и долговечность;
• простота в изготовлении;
• легкость;
• большое разнообразие декора.

По способу открытия ворота из профиля разделяются на распашные и откатные. Каждый из данных видов имеет свои преимущества, а также и недостатки в использовании.

Данная разновидность ворот из профнастила наиболее проста для самостоятельной установки. Распашная конструкция представляет собой две стойки, на которые фиксируются створки, обшитые металлическим профилем. Готовые ворота должны двигаться плавно, безо всяких препятствий в ходе использования.

Распашные створки можно сделать таким образом, чтобы они открывались вручную либо в автоматическом режиме. При этом электропривод встраивается в данный вид ограждения в основном на промышленных территориях, где идет активное движение транспортных средств.

Распашные ворота доступны и просты в установке, однако, у них имеется и существенный недостаток – необходимо наличие свободного пространства, чтобы полностью открыть створки.

Откатные ворота

Самыми удобными в использовании считаются откатные ворота, так как более функциональны.

Кроме того, после установки такого ограждения у владельца территории будет отсутствовать необходимость расчищать место от снега для открытия створок в зимний период года. Однако, несмотря на существенные достоинства, которыми характеризуются откатные ворота перед распашными, у них имеются и недостатки:

• установка обойдется дороже;
• закладка фундамента должна происходить по более сложной схеме;
• требуется приобретение специальных комплектующих материалов.

Такое ограждение в основном оборудовано автоматикой, вручную открывать и закрывать данную разновидность ворот крайне неудобно.

Расходные материалы и инструменты

Тщательно продумав будущую конструкцию и разработав чертеж, где указаны необходимые параметры, проще выяснить, какие расходники понадобятся при самостоятельном изготовлении ворот своими руками:

• профнастил для створок;
• труба для опор;
• уголок или труба для ребер жесткости;
• профиль для каркаса;
• крепеж;
• лакокрасочные материалы;
• замки и затворы.

Набор необходимых инструментов и оборудования включает:

1. строительный уровень;
2. сварочник и атрибуты сварщика;
3. молоток;
4.  электрическую дрель;
5. шуруповерт;
6. болгарку;
7. ножницы для резки листового металла;
8. капроновый шнур.

При проектировании стоит обратить внимание на размеры калитки. Благодаря широким створкам, вес конструкции увеличивается

При этом раму целесообразно усилить.

Как выбрать подходящий профилированный лист

Для выбора подходящего профилированного листа надо определить для себя, какова приемлемая стоимость работ. При этом стоит учесть, какие погодные условия придется выдерживать новой конструкции. Если преобладают сильные ветра с обильными осадками, однозначно стоит приобрести профлист большей толщины, окрашенный с обеих сторон. Это поможет избежать деформирования и коррозии новых ворот.

Конструкция ворот

Распашные ворота из профилированного листа представляют собой металлическую раму из профиля, уголка или труб, обшитую профнастилом и закрепленную на двух прочных стойках. Конструкция большой ширины чаще всего имеет две створки, маленькие ворота состоят из одного полотна. Во многих моделях есть встроенные калитки, что экономит место и материалы. В качестве опорных стоек могут выступать кирпичные столбы, столбы из блоков, монолитные бетонные опоры, асбестоцементные и металлические трубы.

Для обшивки створок больше всего подходит профилированный лист марки С8 и С10 толщиной от 0,4 до 0,8 мм. Рекомендуется выбирать листы с полимерным защитным покрытием, поскольку обычные оцинкованные не так долговечны. К тому же полимерное покрытие имеет множество вариантов расцветки и текстуры. Для декора ворот можно использовать кованые и сварные узорчатые решетки, которые приваривают по верхнему или нижнему краю рамы.

Помимо распашной конструкции из профнастила делают откатные ворота. Собрать и установить их самостоятельно тоже несложно, хотя этот процесс займет больше времени. Распашные ворота считаются наиболее простым и дешевым вариантом, для устройства откатных необходима специальная фурнитура и направляющая балка, что существенно повышает затраты на материалы.

Конструкция ворот и калитки из профнастила

Ворота обычно состоят из двух створок, которые можно установить таким образом, чтобы они открывались или наружу, или внутрь. Каркас каждой створки изготавливают из металлических профилей, где для периметра используется уголок с размерами 50х50 мм, это оптимальный размер, который обеспечивает хорошую жесткость всей конструкции. Внутренние элементы каркаса створок ворот можно сделать из профилей меньшего размера.

Как определить размер створок? Все зависит от того, какой вид транспорта будет въезжать на загородный участок. Если это легковой автомобиль, то для него четыре метра будет в самый раз. Для грузового автомобиля придется увеличивать воротный проем до пяти-шести метров. Отсюда и размеры створок, которые варьируются от двух до трех метров.

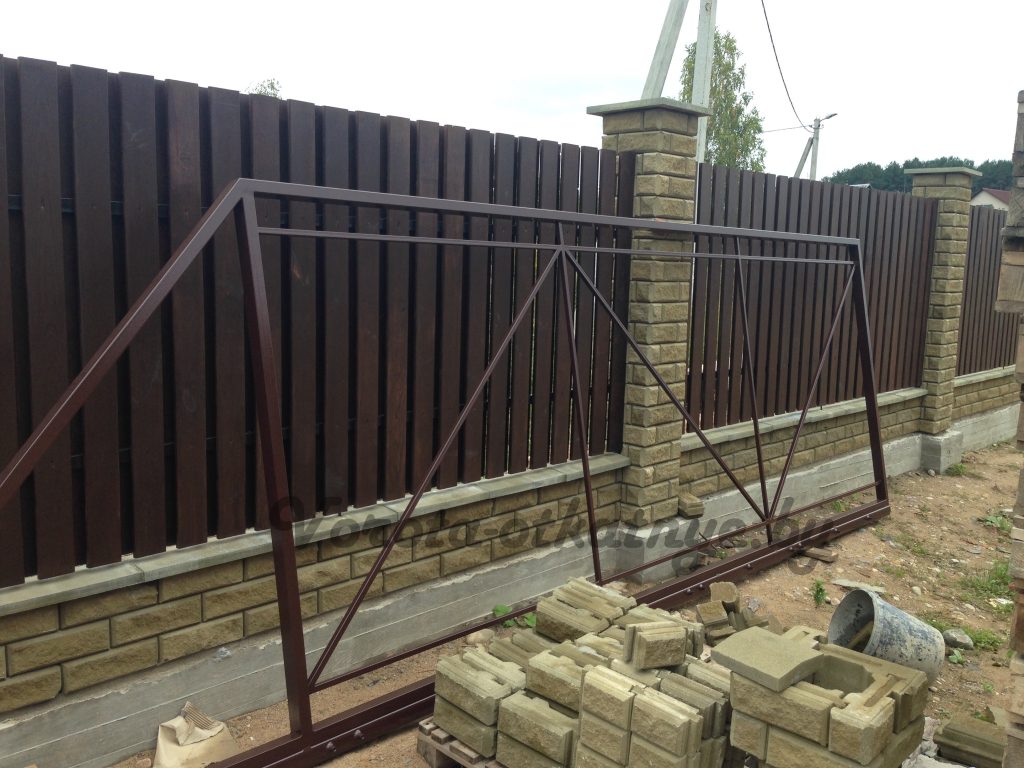

Схема каркаса для ворот из профнастила.

После чего производится нарезка профилей, которые соединяются между собой сваркой в точности по чертежу.

Весь этот процесс производится на ровной плоскости

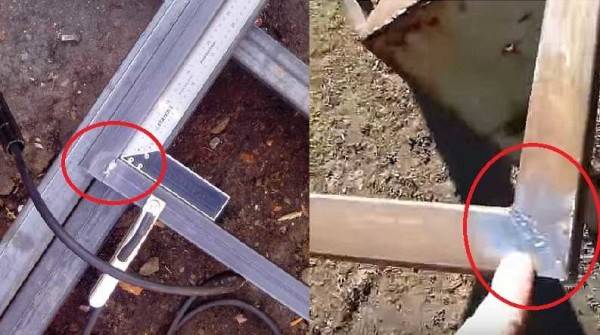

Здесь важно точно выставить элементы каркаса, создавая прямоугольную конструкцию. Это один из самых важных критериев правильной сборки створок ворот

Как этого достичь? Во-первых, необходима ровная плоскость, негорючая, на которой будут производиться сварочные работы. Во-вторых, для создания прямого угла нужно подготовить специальное приспособление, которое будет состоять из двух взаимно перпендикулярных деревянных брусков.

Это приспособление необходимо прикрепить к плоскости, на которой будет производиться сварка. Именно в нем надо будет стыковать элементы каркаса створок ворот, прихватывать их сваркой, после чего обваривать капитально в другом месте. Если каркас собран и сварен правильно, то длины диагоналей прямоугольников створок будут одинаковыми. Поэтому в процессе изготовления ворот нужно постоянно контролировать эти размерные показатели.

Обратите внимание на один очень важный момент. Это вертикальная прочность, ведь створки должны нести нагрузку не только от собственного веса, но и от веса прикрепленного к каркасу профнастила

Приплюсуйте сюда саморезы, вес их небольшой, но все же.

Поэтому в конструкцию створок добавляют горизонтальные элементы, которые и создадут ту необходимую жесткость. Иногда, если створки ворот достаточно большие, соединяют противоположные углы по диагонали. Это намного увеличивает вертикальную жесткость всей конструкции.

Калитка из профнастила изготавливается по той же технологии, правда, здесь используются профили меньшего размера. Так же составляется схема, по которой соединяются элементы с помощью электрической сварки. Калитка, если так можно выразиться, уменьшенная модель створки ворот. К готовому каркасу ворот и калитки привариваются петли.

Это очень важная деталь, которая будет отвечать за качество эксплуатации всего сооружения. То есть легкость открывания и закрывания створок, а также их безопасность, зависят именно от петель.

Полезные замечания

Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.

1. Ворота устанавливаются в единой плоскости с ограждением.
2. Калитку и ворота надо оснастить надежными замками и удобными ручками.
3. Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.

Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.

Вертикальные запоры для ворот

Профнастил

Удачной работы!

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

Кроме тщательного составления чертежа, потребуется заранее закупить и обработать материал для работы, а также приготовить необходимые инструменты:

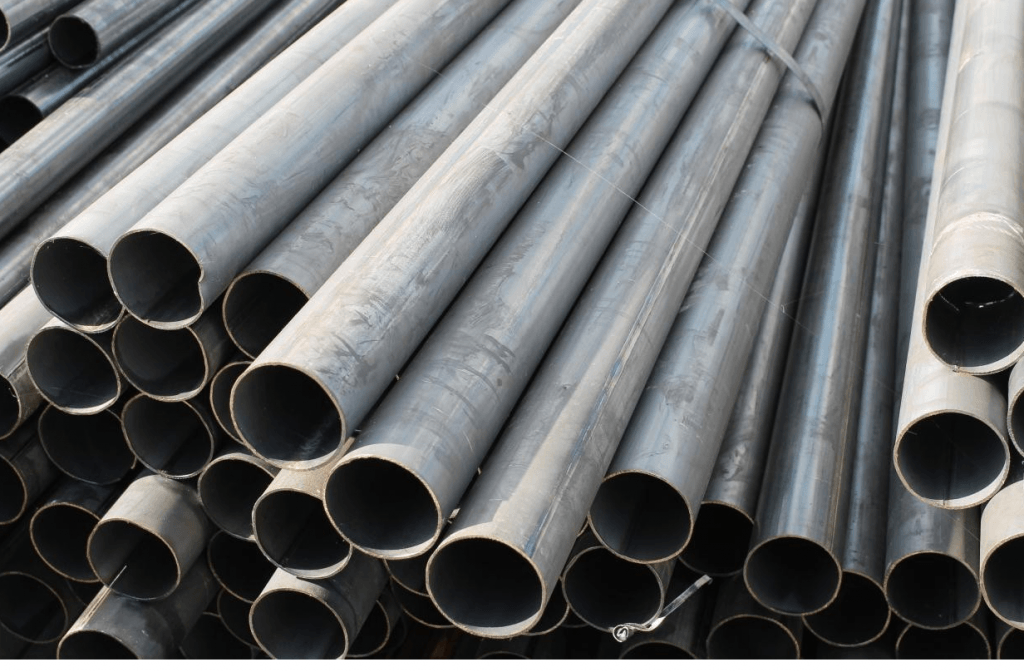

• профильные трубы разного сечения;

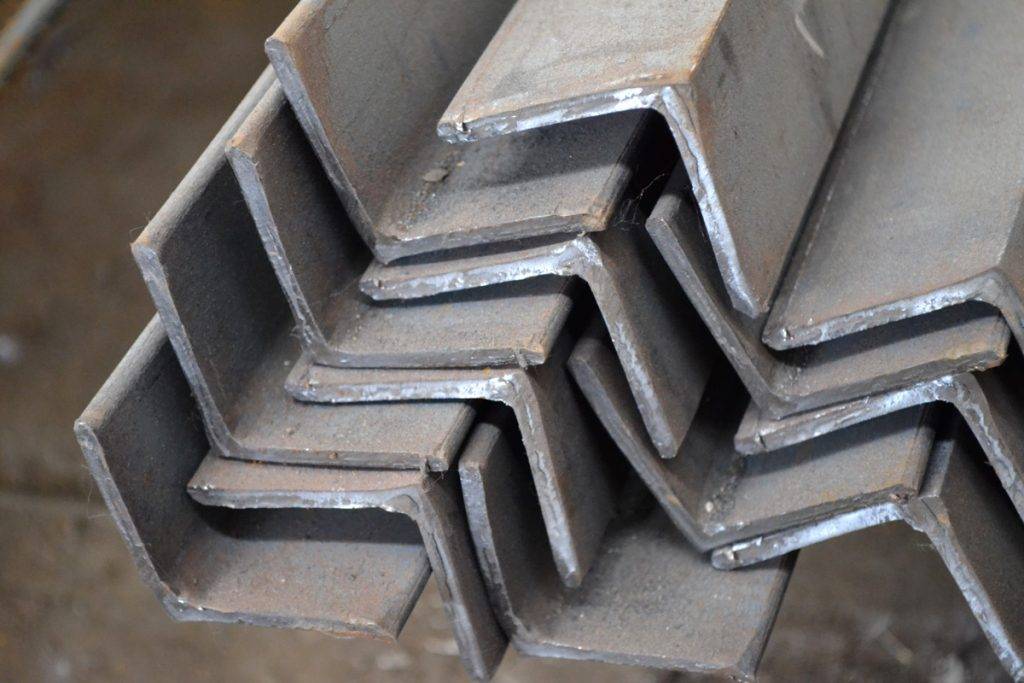

• металлические уголки;

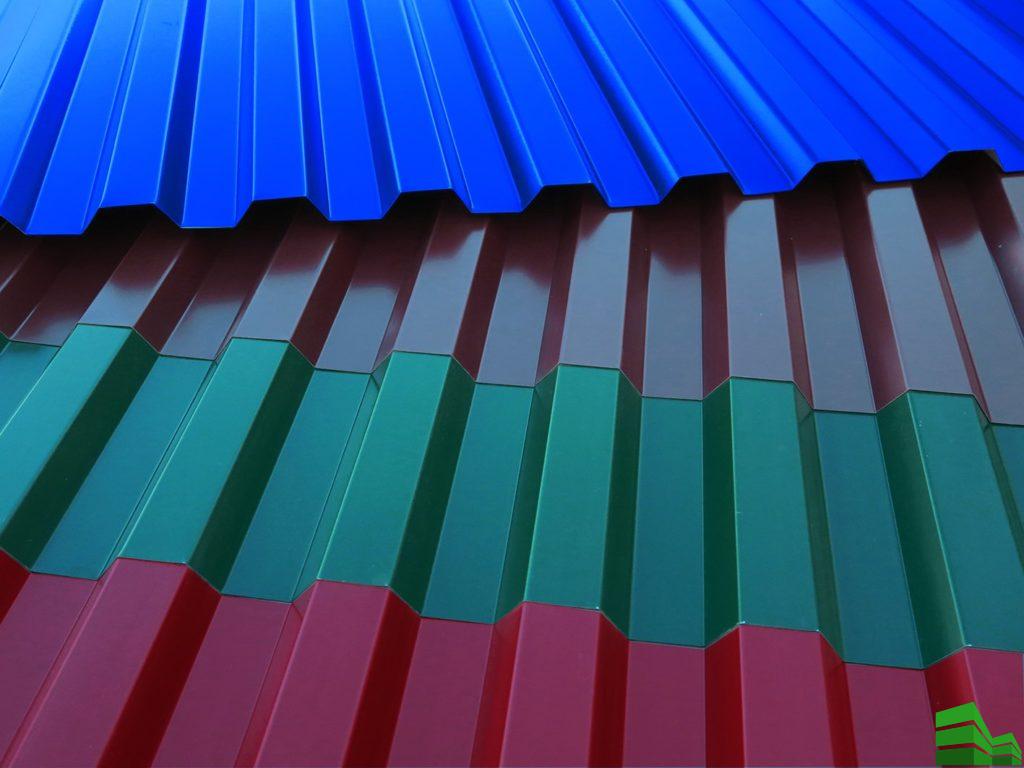

• профиллированные листы;

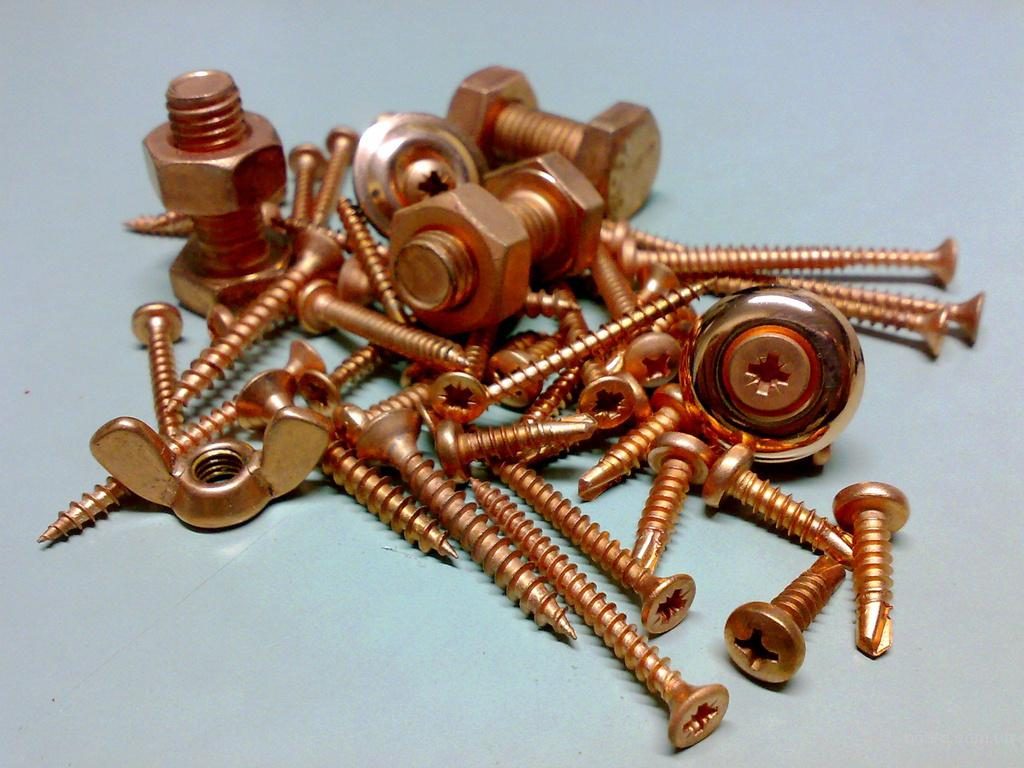

• саморезы, болты, заклепки;

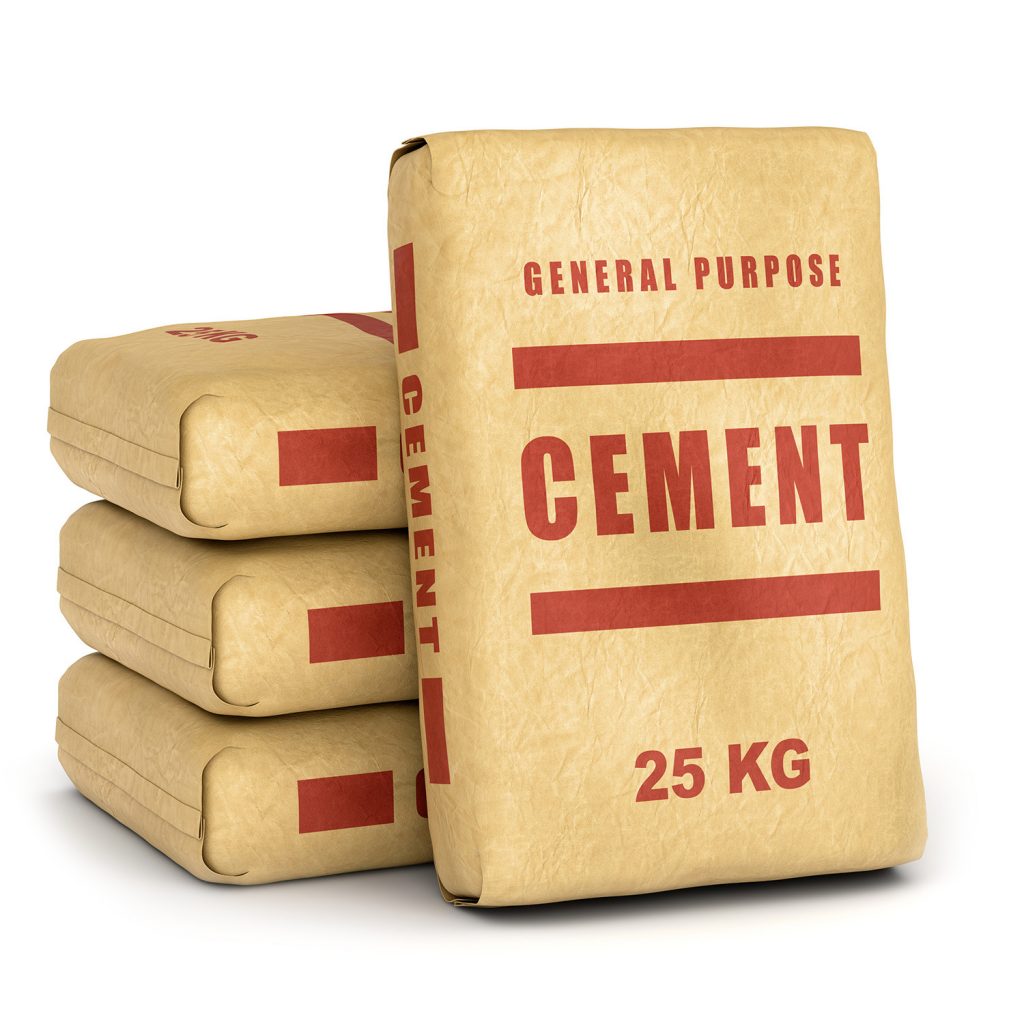

• цемент;

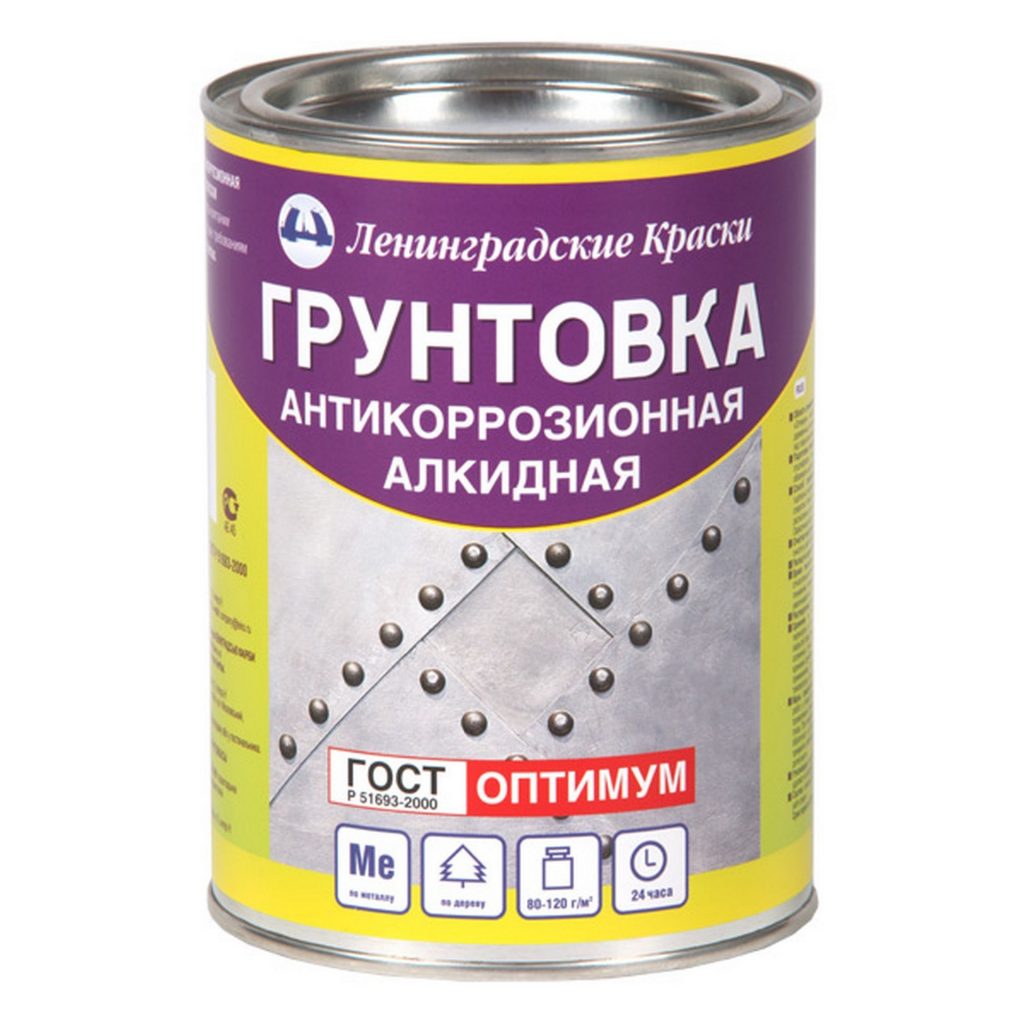

• грунтовка и краска по металлу;

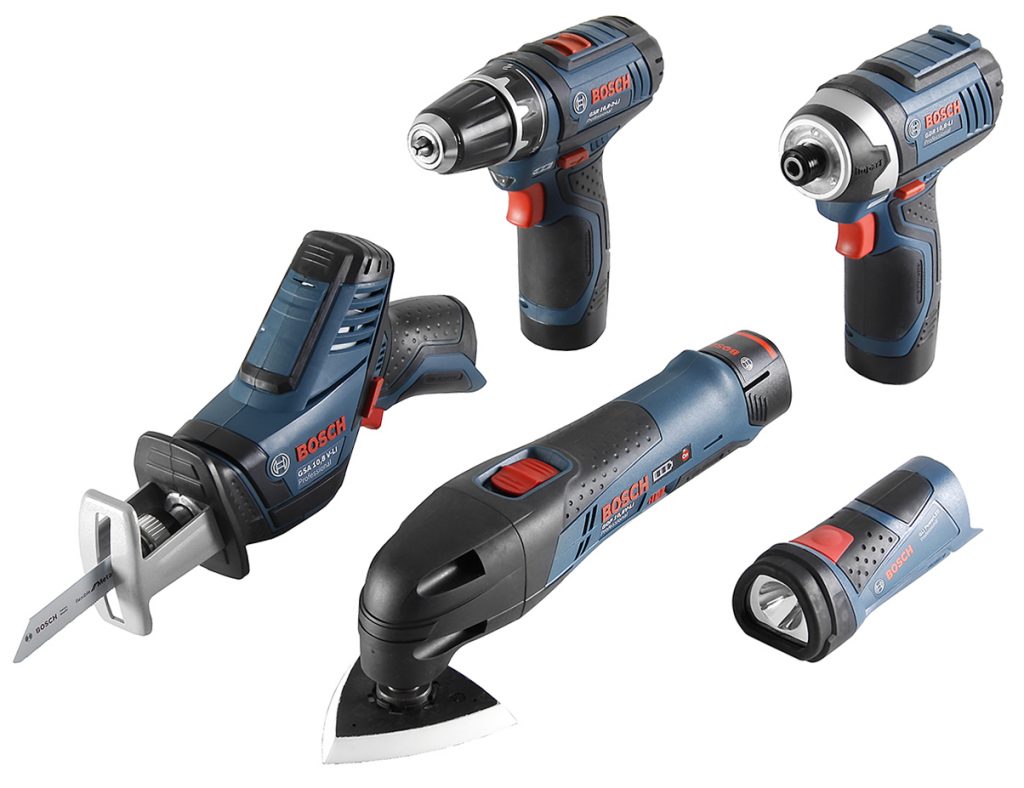

• электроинструменты;

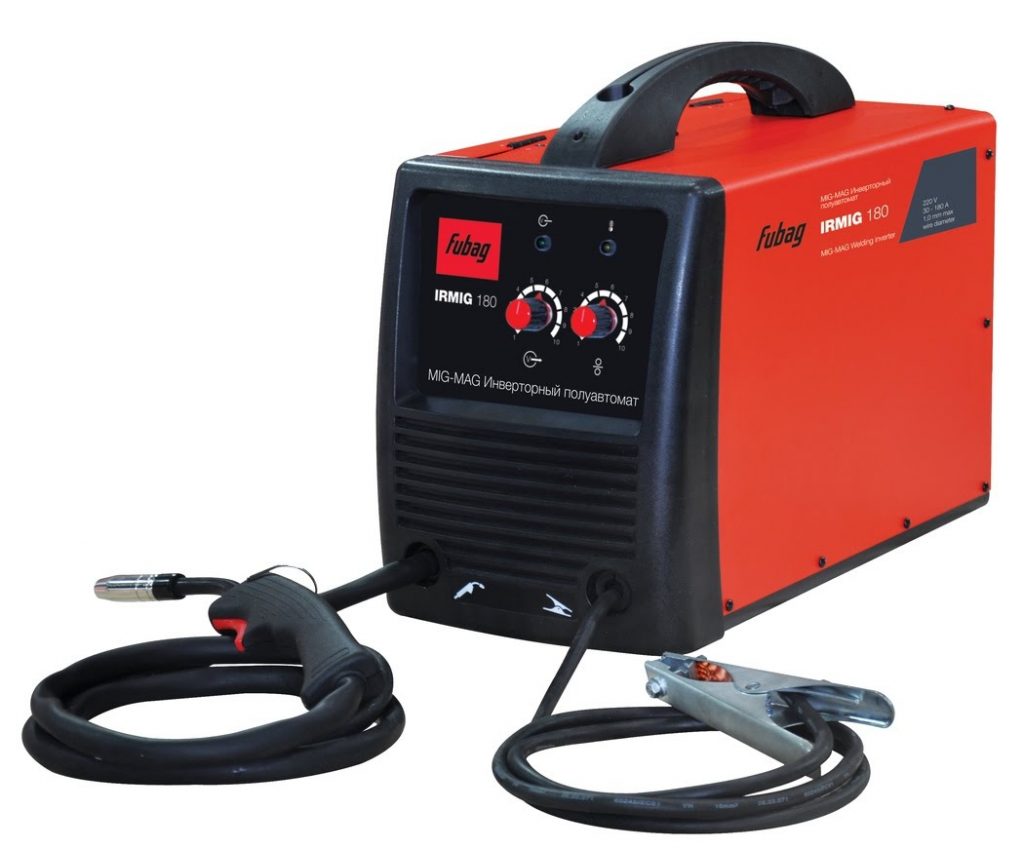

• сварочный аппарат.

Перед началом работ профильные трубы следует осмотреть на наличие дефектов, зачистить коррозийные места наждачной бумагой и нарезать на части, в соответствии с размерами, указанными в чертеже конструкции.

Установка опоры

В случае, если ворота из профнастила требуется установить на забор с готовыми металлическими столбами, то каркас ограждения можно зафиксировать прямо на них. Чтобы это проделать, к существующим опорам привариваются петли, и собранная стальная конструкция вешается на них.

Если же каркас приходится возводить с самого начала, процесс установки столбов выглядит другим образом:

1. Измеряется требуемое расстояние и ставится разметка с учетом расчетов в чертеже.
2. Роются 2 округлые ямки под фундамент, ширина которых составляет около полуметра, а глубина – не менее одного метра.
3. Дно ямок засыпается песком или мелким щебнем и тщательно утрамбовывается.
4. В подготовленные лунки ставятся опорные столбы строго в вертикальном положении, добиться которого можно при помощи строительного уровня. Их можно временно зафиксировать кусками арматуры, чтобы они не отклонялись в стороны.
5. Столбы заливаются бетонным раствором.

Для полного затвердевания смеси необходимо выждать несколько недель, после чего приступать к дальнейшему выполнению установочных работ.

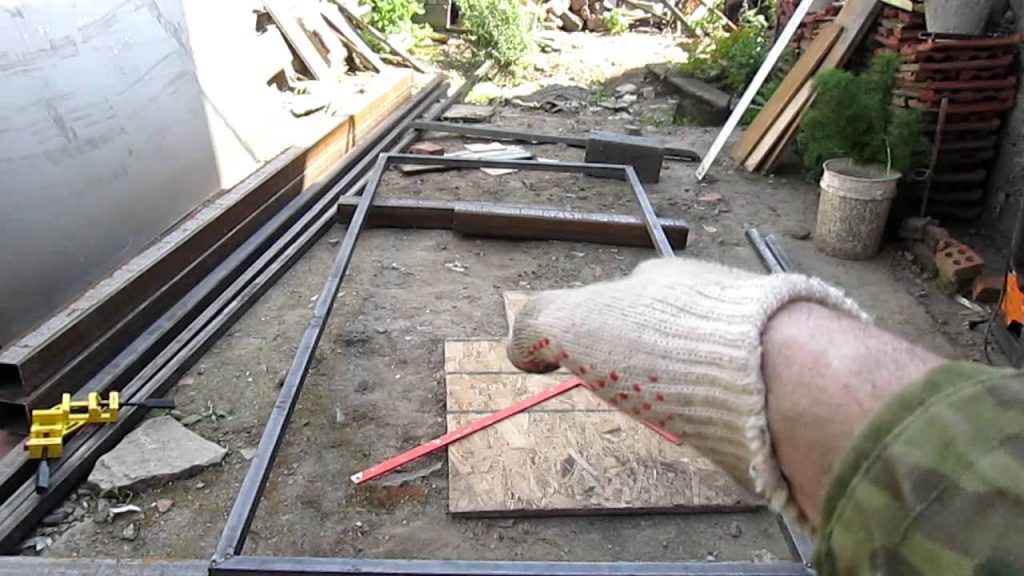

Изготовление рамы

Раму для конструкции изготавливают на ровной поверхности, вооружившись сварочным аппаратом для соединения заранее нарезанных заготовок из профильных труб.

Для надежной фиксации частей на внутреннюю стыковку каркаса приваривают металлические уголки, а также дополнительно две поперечные перекладины. Затем следует закрепить на рамную конструкцию навесы и засовы.

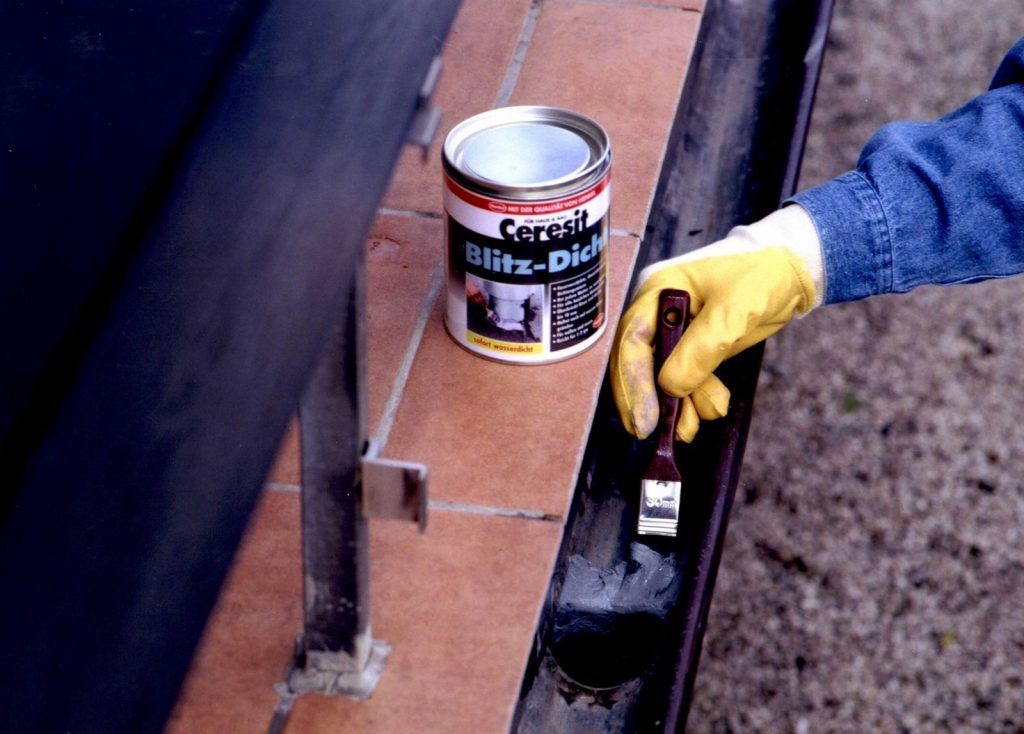

После того как рама готова, необходимо тщательно отшлифовать сварочные швы, весь каркас обезжирить с помощью растворителя, загрунтовать и покрыть краской.

Установка обшивки

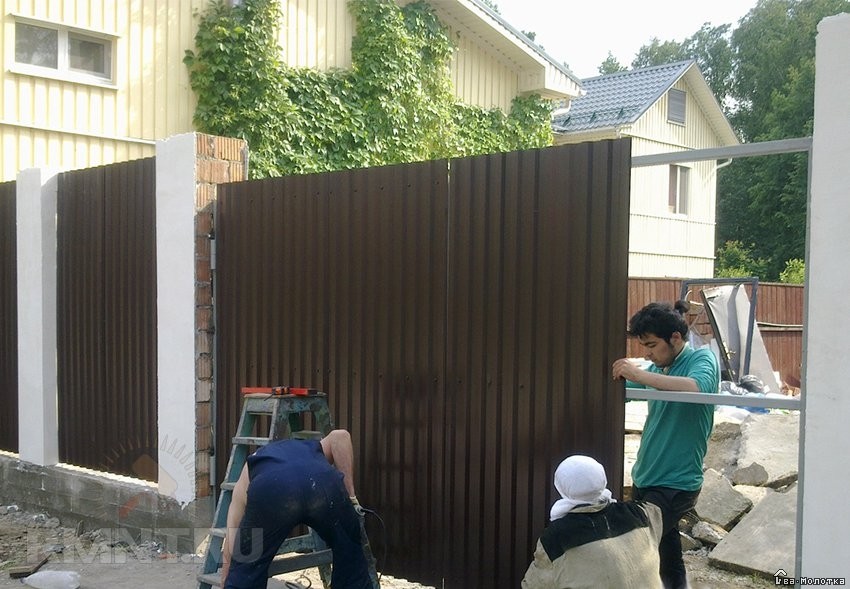

Дождавшись полного высыхания краски на раме, можно приступать к фиксации на нее обшивки из заранее нарезанных листов профнастила. Они крепятся к каркасу конструкции при помощи саморезов или специальных заклепок. При этом, лучше их устанавливать в местах углубления материала, таким образом, они будут менее заметными.

После того, как обшивка из профиля своими руками установлена на раму, конструкция вешается на петли и производятся завершающие этапы работы, такие как монтаж замков на ворота и крепление украшающих элементов.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

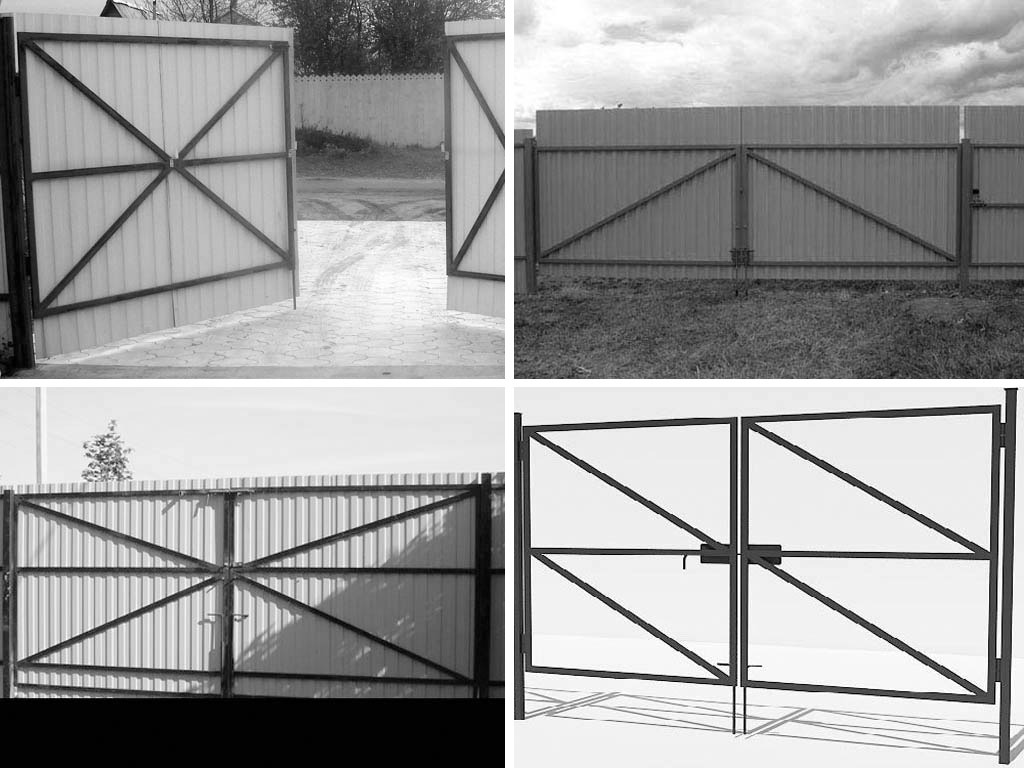

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Выбор схемы открывания

Сначала «привяжем» ворота к забору – согласуем их по способности выносить эксплуатационные нагрузки; главная из них ветровая. Что толку городить изящную и добротную конструкцию, если первая же буря превратит ее вместе с добрым куском забора в покореженный «пропеллер»? Второе, что нужно учесть – нагрузку от самих ворот на забор. Если она чрезмерна, то скажется это не сразу, а исправить покосившуюся ограду будет сложно. Наконец, необходимо, чтобы створка не наподдала как-нибудь автомобилю по «пятой точке». И желательно снабдить ворота автоматикой, чтобы не тужиться, оскальзываясь, под дождем или снегом.

Ворота из профлиста выполняются распашными или сдвижными. Первые дешевле, проще, слабо нагружают забор, но могут стукнуть, снабдить их автоматикой самому очень сложно, а покупная обойдется чрезмерно дорого и будет работать под большой нагрузкой, т.е. не особо надежно. Чтобы самостоятельно сделать вторые, придется постараться, нужно место для отката створки и прочный забор: при весе створки в 250 кг (это еще легкая), кратковременные нагрузки на него могут превышать 2 т.

Поэтому сразу же определимся на месте установки. Распашные ворота нужно делать при невыполнении одного любого из следующих условий:

• В обе стороны от проема ворот свободного места на заборе менее 1,5 ширины проема плюс 0,45 м на фурнитуру ворот. Если он, к примеру, 3,8 м (минимальный автомобильный габарит по ширине), то до любого ближайшего углового столба должно быть не менее 6,15 м совершенно свободного забора;
• Все столбы забора в обе стороны от проема ворот до углов должны быть забетонированы на глубину не менее 1,2 м в средней полосе и не менее 1,7 м в местах с суровой зимой;
• Воротные столбы должны быть либо кирпичными с замурованной штангой жесткости из профтрубы 60x80x2, либо сварными из 4-х таких же труб (см. рис.).

Конструкции воротных столбов

Под откатные ворота должны быть выполнены все три условия, и с кое-какими примечаниями. Проем лучше делать не уже 4,2 м, чтобы грузовик (придется же когда-то что-то привозить) мог заехать во двор с некоторым разворотом. Что касается глубины бетонирования столбов, то она должна превышать глубину промерзания грунта в данной местности как минимум на 0,6 м. Лучший способ определить нужную глубину бетонирования – расспросить своих газовиков, на какой глубине они укладывают магистральные трубы.

Сварные из профтрубы столбы дешевле и крепче кирпичных, но места схождения внутренних углов труб нужно проварить вверху и внизу; место сварки – в центре правой поз. рис. Это увеличит жесткость столба примерно на четверть. Верхний торец нужно прикрыть от осадков крышкой из любого подходящего материала.

Распашные ворота

В конструировании распашных ворот есть два тонких момента: петли и связи жесткости ее каркаса.

Петли

Въездные ворота – не гаражные. Первые почти не парусят, а вот вторые – отличный парус. Поэтому, покупая гаражные петли для ворот, лучше взять подороже, на опорных пошипниках, см. рис. Установку петель производят до монтажа в раме связей жесткости и ее обшивки: так орудовать, подгоняя петли, куда легче. Но все равно, для этой работы нужен помощник.

Петли для распашных ворот

К раме створок петли приваривают еще на стапеле. Точной установки по разметке тут мало. Нужно еще, прижав петли струбцинами, проверить их соосность глазом, как бы прицеливаясь поверх ствола. Затем прихватить парой «тычков» электродом, еще раз прицелиться визуально, и уж тогда, если все ОК, варить прочно.

Чтобы обеспечить угол открывания не менее 90 градусов, внешний диаметр петли должен быть больше толщины рамы плюс высота волны настила, т.е. 75-81 мм. Это огромные грубые петли, и щель между рамой и столбом они дадут такой же ширины. Поэтому петли к раме приваривают, сдвинув к ее краю в сторону открывания створки. Лучше всего, чтобы петля лежала на самом краешке, выступая почти на полдиаметра, тогда угол открывания будет 120 градусов и более.

К столбам из пучка профтруб петли приварить проще всего: в шов между трубами они укладываются как родные. Если же столб кирпичный в закладными-«пятаками», то, чтобы добиться полной соосности, лучше пользоваться не отвесом, а куском трубы с внутренним диаметром таким, чтобы в нее входил штырь петли. Длина трубы – расстояние между петлями минус высота подшипника.

Трубу вначале туго приматывают к столбу веревкой, ровняют по вертикали и по высоте от грунта. Затем в нижний конец трубы вводят штырь нижней петли, ровняют ее по трубе и прихватывают 2-3 «тычками». Верхнюю петлю ставят донышком на срез трубы и также прихватывают. Далее навешивают раму, проверяют ход, дорожный просвет, самооткрывание/закрывание. Если все в порядке, раму снимают, петли приваривают наглухо и продолжают работу.

Каркас

Конструкция каркаса рамы створки должна быть рассчитана на сильную ветровую нагрузку в верхней части. Для сдвижных ворот, между прочим, тоже. И в то же время его жесткость на кручение необходимо обеспечить при минимальном расходе материала и труда. Разберем примеры каркасов удачных и не очень по рис. Не забудем только, что диагональное ребро работает по принципу жесткости треугольника: изменить его форму, не сломав, невозможно, но загнуть его уголок можно даже очень.

Справа вверху – рама исключительно рациональная. Два острых угла треугольников сходятся как раз там, где ветровая нагрузка максимальна. В средней полосе, где сильные ветра редки, такую раму можно сделать из одинарной трубы 60х40х2. Для дачи, где эстетика не суть как важна и на расхождение створок вверху на несколько см через 3-5 лет никто не обратит внимания, милое дело: дешево и сердито.

Для жилого дома более подойдет каркас, показанный слева вверху. Дополнительную устойчивость на поперечный изгиб дают перекрещивающиеся подкосы и промежуточная продольная балка. Безо всяких сложных теорий: просто треугольников стало больше, а сами они – меньше.

Справа внизу – каркас не весьма удачный. Такая система подкосов хорошо работает в бипланном крыле или стреле подъемного крана, но, в отличие от них, здесь конструкция плоская и основная нагрузка приходится поперек нее. А слева внизу – каркас и вовсе неудачный: крепче всего он там, где меньше всего нагружен, материала же нужно много.

О калитке

Если калитка отдельная, то для нее нужен только третий воротной столб. Рама такой калитки – простой прямоугольник из трубы 40х20х2. При обычной ширине калитки в 800-1100 мм никаких дополнительных подкреплений для рамы из профтрубы не нужно.

Распашные ворота с врезной калиткой

Но если калитка врезная, картина меняется. Вспомним, ворота все время настежь никто не держит, под давлением ветра их створки, связанные запорами, работают как одно целое. А теперь створки от ветра будут нагружены несимметрично, поэтому ту, в которой калитка, нужно дополнительно подкрепить, она сильнее нагружена. Так что каркас калитки придется сделать посложнее, он должен принять на себя большую нагрузку, чтобы нагрузка на створки выровнялась. Чертеж таких ворот показан на рис. Общую ширину можно увеличить до 4 м, оставив калитку такой, как есть.

Проведение монтажных работ по установке ворот с предлагающимися чертежами

Монтаж воротного каркаса

Установка каркаса под обшивку профнастилом происходит в несколько этапов.

1. Определение места под устройство вертикальных стоек. В случае, если портал для въезда с калиткой, устанавливается три столба. Глубина ямы – до 100 см. Ширина в диаметре около 20 см. Если позволяет почва, можно воспользоваться садовым буром. Это значительно упростит и ускорит работу.
2. Далее дело за установкой опорной подушки. Для этого на дно ямы насыпается щебень. Рекомендуется использовать щебень мелкий для создания более плотной подушки под опору.

Работа с бетономешалкой

3. Замес раствора из бетона. На 1 порцию бетона потребуется 4 порции мелкого щебня и 2 порции песка. Сухие компоненты смешиваются, добавляется вода, замешивается густой раствор. Самостоятельно замешать большой объём не получится. На данном этапе можно обратиться к помощи бетономешалки.
4. Опорная стойка погружается в яму в строго вертикальном положении (ля их установки может понадобиться лишняя пара рук), заливается бетонным раствором. В случае, если свободных рук на горизонте не наблюдается, можно предварительно приварить к основанию столба 3-4опорные пластины, которые будут выступать в качестве ножек, тем самым можно будет упрочнить их вертикальное положение.

Бетонирование столба опорного с использованием каркаса из арматуры

5. В зависимости от времени года и климатических особенностей региона, бетонный раствор должен застыть и хорошо просохнуть. Как правило, если осадков не наблюдалось, бетонный раствор будет высыхать не менее 3 суток. Для удобства можно воспользоваться арматурным каркасом, который позволит дополнительно упрочнить конструкцию.
6. После того, как бетонный раствор окончательно просох, можно приступать к подгонке створок. Для проведения подгоночных работ створка устанавливается на подстановку. В качестве подстановочной базы может использоваться деревянный брус или кирпич.

Подгон ворот по высоте створок

7. Минимальное количество петель на одну сторону створки – 2 штуки. В зависимости от высоты заезда и длины створок, конечное количество петель может варьироваться от 3и выше.
8. Для укрепления воротной конструкции от воздействия ветра можно установить верхнюю балку. Однако такой способ хорош исключительно при обустройстве въезда для легковых автомобилей.

Установка петель для ворот
