Ролики для откатных ворот своими руками

Подбор системы автоматизации

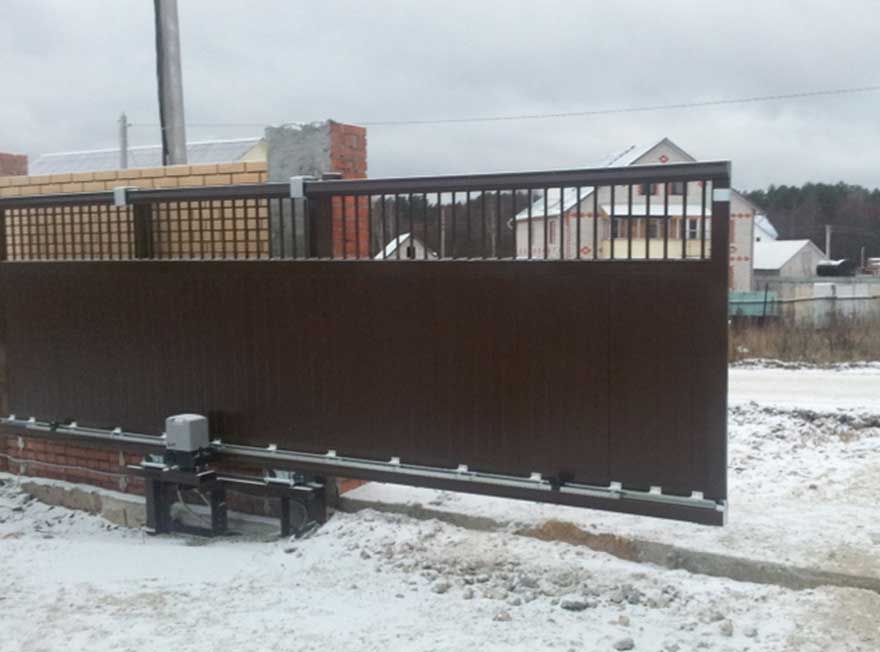

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

1. Наличию опции регулировки температуры для функционирования на морозе.
2. Поддержке изменения скорости движения створки.
3. Наличию в комплектации резервных источников питания.

Преимущества и недостатки сдвижных ворот

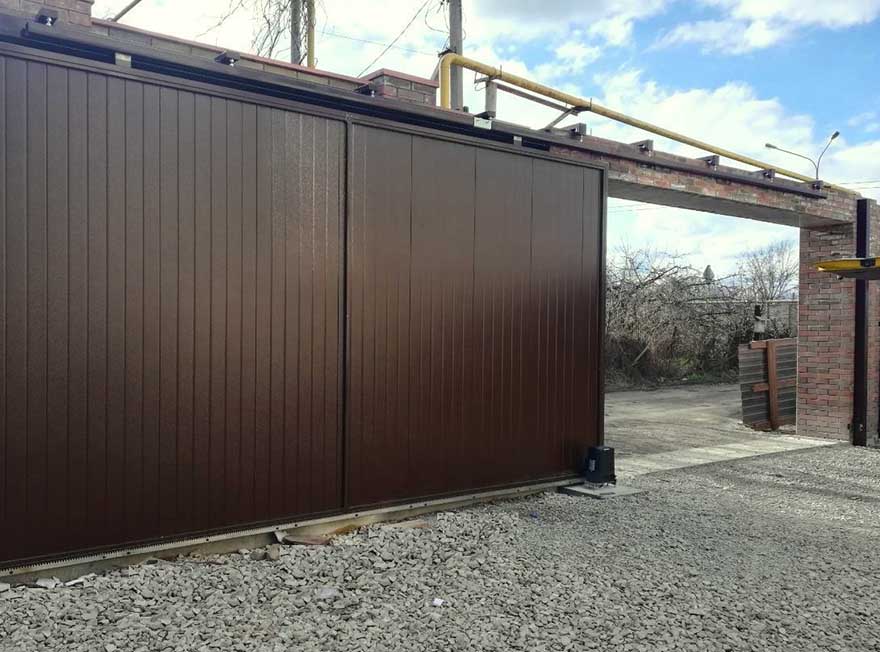

Рельсовый механизм периодически необходимо чистить от грязи, чтобы не заедал

У откатных ворот множество достоинств:

• Створка смещается в сторону, а не распахивается.
• Возможен въезд под любым углом, поскольку машине не мешают створки.
• При сильном ветре или снегопаде ворота открыть также просто, как и в ясную погоду.
• Для автоматизации ворот нужен только 1 электропривод, а не 2, как для распашных.
• Исключается возможность повреждения автомобиля при ударе створкой.
• Не нужно ставить упоры по центру ворот, как при распашных.

Недостатки тоже есть:

• Конструкция заметно дороже, чем распашная, особенно если это консольная модель.
• Монтаж ворот занимает больше времени и дороже.
• Направляющие, особенно в рельсовых моделях нужно часто чистить.

Материал изготовления не ограничен.

Особенности конструкции и принцип действия

Роликовый механизм для откатных ворот можно сделать из подручных материалов Такие ворота в абсолютном большинстве случаев состоят только из одной створки. При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.

В зависимости от вида направляющих и роликов различают 3 варианта конструкции:

• Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
• Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
• Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию. Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.

Роликовые опорные каретки – основа работы сдвижных ворот

Правильный подбор для сдвижных ворот именно этих деталей наравне с качественным монтажом является залогом долговечной и безотказной работы всей конструкции.

Конструкция и особенности

Основа каретки – цельная стальная плита. Это объединяет абсолютно всех производителей.

Уже к ней прикреплены закрытого типа усиленные подшипники. В них используют низкотемпературные сорта смазок.

Это обусловлено тем, что не возникает потребности участия подшипника при высоких оборотах вращения, поэтому температура не успевает существенно повышаться.

Сама тележка имеет 8 роликов, расположенных вдоль четырьмя парами. Такая конструкция способствует тому, что обеспечивается саморегулируемость, и в любой момент времени, в каждой точке движения в контакт с направляющей вступают не меньше шести штук роликов каретки.

Цельно изготовленная система с роликами прикрепляется к платформе, фиксация осуществляется с помощью специального стопорного кольца.

Платформа имеет от четырех до шести технологических отверстий, через которые и происходит крепление к закладной (фундаменту).

Вместе с направляющей каретки воспринимают основную нагрузку от всего полотна ворот. С их помощью обеспечивается тихое и легкое перемещение подвижной створки.

Для удобства установки каретки могут выпускаться в разных вариантах – с малым и большим основанием. Это не влияет на выполнение комплектующими своих функций.

Уменьшение основания позволяет использовать больше возможностей при регулировке – в двух плоскостях, причем не только во время осуществления монтажа, но и при эксплуатации.

Малое основание позволяет приваривать каретку прямо к закладным, находящимся в бетоне. При этом такой вид каретки дает возможность выдерживать значительные нагрузки, чем при использовании основания большей площади.

Классификация

Подразделяются роликовые опоры по двум основным признакам – материалу исполнения и весу самих ворот, который является предельным для конкретной модели.

Вес может варьироваться довольно существенно – для створок до 400, 800 кг и более. Вес частных ворот редко превышает 800 кг.

Два вида роликов – металлические и пластиковые (полимерные) изготавливаются всеми производителями.

Металлические ролики для откатных ворот

Для производства стальных колесиков используют высокоточное оборудование, исключающее какое бы то ни было отклонение в габаритных размерах, четкость которых способствует точности сопряжения с другими деталями.

Сталь, являющаяся сама по себе очень прочным материалом, сверху дополнительно имеет гальваническое покрытие, которое может оградить этот технологически необходимый компонент от неблагоприятных воздействий окружающей среды.

На оси колеса располагается особая дистанционная втулка, наличие которой способствует уменьшению вибрации, а также нагрузок, возникающих при сильном боковом ветре, тем самым защищая подшипник.

Полимерные ролики для откатных ворот

Каретки, в которых использованы различные полимеры для изготовления колесиков, также пользуются большой популярностью и широко распространены.

В составе полимера находится специальное связующее вещество. Его применение позволяет существенно уменьшить трение во время процесса качения, вследствие чего створка ворот катится намного легче и мягче.

Одновременно это вещество укрепляет сам материал, значительно повышая его прочность. Выполняются ролики так, чтобы максимально увеличить площадь контакта с консолью, при этом их форма и конструкция позволяют равномерно и точно распределять действующие на подшипник нагрузки.

Из чего складывается цена на гаражные автоматические ворота? Приведем несколько примеров.

В этой статье рассказано, как изготавливается автоматический шлагбаум своими руками.

Роль демпфера выполняет дистанционная осевая втулка. Ее применение позволяет дополнительно защитить подшипник и уменьшить вибрации, которые могут возникать при сильном ветре.

Специальные полимеры в составе роликов по своим свойствам – диэлектрики, поэтому при монтаже исключается возможность даже случайного прожига.

Диапазон температур, при которых возможно их использование, очень широк – от -80 до +100° С. Поэтому такие детали можно ставить в любом регионе, включая те, в которых наблюдаются наиболее сложные погодные и климатические условия.

Порядок монтажа

Долговечность и безотказность ограждающей конструкции во многом зависит от того, насколько грамотно выполнен ее монтаж

Особое внимание в этом случае должно уделяться столбам, которые воспринимают создаваемую забором и воротами нагрузку

Опора для забора

Именно поэтому монтаж любого забора всегда начинаются с установки столбов. Для их изготовления чаще всего используются трубы, а не какой-то другой прокат. На многих фото можно найти варианты оформления столбов, изготовленных из труб с различной формой поперечного сечения. Вместо нового проката в этом случае лучше приобрести трубы, которые уже были в употреблении. По своим прочностным характеристикам они не уступают новым, а вот стоимость таких столбов намного ниже. Посмотрев фото, никто не сможет наверняка сказать, из каких именно труб были изготовлены конкретные столбы.

Пример отделки столбов

Диаметр труб следует согласовать с нагрузкой, которую будут испытывать столбы. Для этого должна быть тщательно проработана схема расположения столбов. Каким в конечном итоге окажется диаметр труб, будет зависеть от прикладываемой к столбам нагрузки и ширине пролета. Чем шире пролет, тем большую нагрузку воспринимают столбы ограждения и тем больше должен быть диаметр закупаемых труб.

Размер опор зависит от нагрузки

Затем готовится фундамент, протяженность которого зависит от характеристик монтируемой системы. Для изготовления фундамента, так же как и в случае столбов, следует выбирать материал, обладающий достаточными прочностными характеристиками. В процессе эксплуатации фундамент будет подвергаться не только эксплуатационной нагрузке, но и воздействию атмосферных осадков. Об этом следует помнить, выбирая состав бетона для заливки фундамента.

На следующем этапе армированные закладные размещают в подготовленном фундаменте. Изготавливает каркас ворот и выполняется его обшивка. Как только полная отделка створок будет завершена, устанавливают роликовую систему.

Каркас ворот

Варианты крепления каретки

Каретка может крепиться посредством сварки и с использованием шпилек. Последний вариант предполагает подготовку специальных отверстий в швеллере и нарезание резьбы. В процессе установки должна быть обеспечена высокая точность. Отклонение от заданного положения практически не должно быть. Посадочные отверстия также просверливаются в каретках.

Отдав предпочтение креплению с помощью шпилек, можно обеспечить ремонтопригодность монтируемой конструкции, так как тележку в этом случае можно будет легко снять, а затем установить на прежнее место. Однако необходимость регулировки монтируемой системы значительно увеличивает продолжительность монтажа откатных ворот.

Пример крепления каретки

При использовании сварного соединения монтируемую конструкцию можно сделать ремонтопригодной, если каретки приварить в легкодоступных местах. В таком случае при возникновении потребности в ремонте достаточно будет срезать сварной шов, за затем приварить каретку обратной в соответствии с заданной схемой.

Шпилечному соединению можно отдать предпочтение в случае приобретения готового изделия. В этом случае шпильки изначально изготавливаются под конкретную систему, а потому ее монтаж не вызовет особых нареканий. Правда, общая стоимость работ в этом случае несколько повысится.

Основные этапы

Монтаж выполняются в следующей последовательности:

• Направляющая балка приваривается к каркасу ворот;
• Под роликовые опоры устанавливаются регулировочные подставки;
• Заграждающая конструкция в собранном виде накатывается на каретку;
• Устанавливается концевой ролик и закрепляется скоба, используемая для предотвращения боковых раскачиваний;
• Проверяется, сколько плавно движется каркас ворот;
• Приваривается верхний и нижний улавливающий портал, столб-ловитель к закладным;
• Контролируется, насколько правильно выполнена установка. Размещение всех комплектующих системы проверяется с помощью схемы.

Монтаж откатных ворот

Таким образом, для каждого типа откатных ворот необходимо приобретать комплект опор с подходящим конструктивным исполнением. Только такие изделия способны выдержать создаваемую воротами нагрузку. В процессе выбора комплекта следует руководствоваться определенными критериями, которые обязательно помогут сделать правильный выбор. При этом стоимость комплекта не стоит рассматривать как основной фактор. Если выбор конструкции и монтаж выполнены правильно, роликовая каретка сможет проработать достаточно долго, не создавая проблем во время эксплуатации, не требуя ремонта или замены.

Процесс самостоятельного изготовления роликовых кареток

Тележки или роликовые каретки на себя принимают нагрузку от створки, которая движется и переносят ее на фундамент конструкции ворот. Профиль совместно с установленной рамой благодаря кареткам передвигается вдоль проема ворот. На каждой из кареток имеется по 8 роликов – они могут быть и полимерными, и металлическими.

Уровень качество заводских кареток значительно выше, чем сделанных своими руками. Но грамотно изготовленные самостоятельно каретки могут прослужить относительно длительный период времени.

Как ролики оптимально использовать подшипники от генератора автомобиля «Жигули». Внутренний диаметр такого подшипника должен находиться в пределах 14 – 40мм – он должен не просто помещаться в трубу, но еще и свободно двигаться по ней. Для осей кареток часто используются шпильки М18 – их предварительно следует разрезать на куски определенной длины. Кроме этого, нужна небольшая пластина железа, толщина которой составляет от 8 мм – она необходима для создания основания каретки.

Процесс создания каретки относительно прост: пластины из металла размечаются, болгаркой обрезается лишнее, затем просверливаются отверстия, необходимые для крепления подшипников. Диаметр этих отверстий должен быть равен диаметру оси. В процессе сверления мастера рекомендуют для охлаждения применять масло – это позволит металлу не перегреться.

Оси примеряются к отверстиям и обрезаются до нужной длины. После этого на оси одеваются шайбы, затем подшипники, которые максимально крепко прикручиваются. При этом подшипники до приваривания основы обязательно следует набить смазкой.

Балки и каретки – это самые сложные в плане изготовления комплектующие, которые необходимы для создания откатных ворот своими руками. Все остальные элементы такой конструкции создать в домашних условиях значительно проще.

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
16. Забор из профильной трубы 60х40 или 40х25
17. Большие и прочные петли
18. Петли для калитки. Также должны быть очень прочными

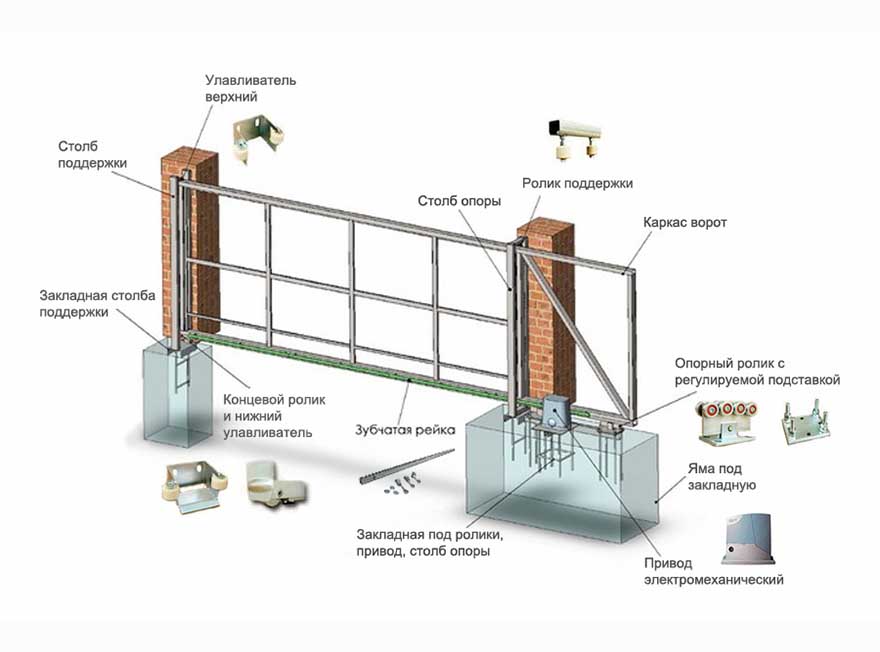

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме. Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

В чем особенности конструкции роликов для откатных ворот. Классификация, размеры

Ролики являются одной из основных частей откатных ворот. Другие составные:

• несущая балка;
• опоры;
• полотно;
• улавливатели;
• фотоэлементы, сигнальная лампа;
• узел автоматики;
• блок управления;
• заглушки.

Учитывают особенности, например, металл несущей балки должен быть не меньше 3,5 мм по толщине. Роликовая каретка удерживает полотно, поэтому также используют подшипники, которые характеризуются прочностью. Низкое качество способствует быстрой деформации всей конструкции. Такие подшипники начинают разрушаться, в результате эксплуатировать ворота будет невозможно.

Верхние ролики изготавливаются из резины, т. к. пластик быстро истирается. В результате вся конструкция воротного сооружения будет работать неправильно. Благодаря концевым роликам уменьшается нагрузка на основные каретки в нижней части. Также используются заглушки, они предохраняют конструкцию от осадков.

Ширина ворот зависит от конструкции, но в любом случае необходимо учитывать правило – полотно больше проема минимум в 1,5 раза. Основные элементы: профильные трубы, обшивка, ребра жесткости. Роликовые системы выбирают с учетом веса полотна. Классификация:

• эко – для изделий до 5 м;
• евро – для ворот не меньше 7 м;
• макс – для подвижного полотна не меньше 9 м.

Функция подставок под ролики – перераспределение нагрузки на роликовые системы. Также они позволяют стабилизировать конструкцию в случае повреждения фундамента и вследствие действия ветровой нагрузки.

Консольный тип

Кроме описанной выше конструкции на нижней балке, существуют и другие, например, консольный тип. Чтобы такие ворота могли свободно перемещаться, не создавая вибрации, не смещаясь, предусматривается нижняя балка. Движение осуществляется благодаря жестко закрепленным внизу роликам. Особенность консольной конструкции заключается в увеличенной длине полотна. Оно больше проема примерно в 2 раза.

Ключевой элемент конструкции – хвостовик или противовес, который расположен на конце полотна со стороны привода. Это создает баланс при движении длинной конструкции по узкой балке. Благодаря такой особенности также приходится увеличивать мощность электропривода.

Подвесной тип

Преимущество этой конструкции заключается в отсутствии нижней направляющей, которая могла бы создавать препятствие при движении, если на поверхности грунта есть сор, камни и др. В нижней части предусмотрен зазор, это позволяет свободно эксплуатировать конструкцию даже зимой, когда выпадают осадки.

Главным недостатком подвесных откатных ворот является ограничение по высоте. Это значит, что необходимо по возможности как можно выше устанавливать перекладину или учитывать габариты транспортных средств, чтобы не возникало препятствий при движении. Но именно такой вариант считается наиболее надежным. Подвесные сооружения обычно в 2 раза длиннее ширины проема, направляющая должна быть максимально прочной.

Установка роликовой системы

После подготовки материалов и сбора инструментов, можно начинать монтаж конструкции. Для бесперебойного функционирования системы начните с подготовки входного проема. С помощью рулетки и строительного уровня проводятся замеры, на основании которых составляется схема будущих ворот.

Работу системы обеспечивает крепкий фундамент. Для его устройства в намеченных местах роются две ямы минимум полуметра в диаметре и полутора метров глубиной.

После выполнения подготовительных работ, порядок монтажа следующий:

1. Установка в ямы опорных труб с проверкой их вертикальности уровнем. До половины в углубления засыпается щебень. Опоры соединяются трубой и завариваются на стыках.
2. Подготовка цементного раствора из 1 части цемента, 3 частей песка, ¼ части воды.
3. Заливка строительной смеси в ямы до уровня закладной опоры. Ждать полного высыхания нужно около недели.
4. За время высыхания раствора и фиксирования опор, готовится воротное полотно. Стальные профили и уголки укладываются прямоугольником в соответствии со схемой. Прямые углы корректируются уровнем, после чего элементы свариваются между собой. В центр прямоугольника устанавливаются перекрестные металлические профили для усиления прочности.
5. Для противовеса из профилей варится опорный треугольник. Его приваривают к боковому ребру каркаса.
6. К готовой раме приваривается полотно из металла. При использовании профнастила, крепежами служат заклепки или саморезы по металлу.
7. К нижней части створки приваривается балка для крепления роликового механизма.
8. К опорной балке фундамента привариваются регулировочные планки, куда монтажными болтами устанавливаются роликовые держатели. Эта основа системы, ответственная за движение ворот.
9. Закрепляются дополнительные регулирующие детали. На столбах опоры монтируются верхний и нижний уловители.На кронштейн ставится регулирующий ролик, ограничивающий движение. К бетонным, кирпичным стенам элементы крепятся дюбелями. Предварительно электродрелью подготавливаются отверстия. К металлической опоре детали привариваются или крепятся саморезами по металлу. Для надежности под крепления можно подложить пластинки из стали.
10. Устанавливается полотно своими руками таким образом, чтобы опорные ролики для откатных ворот вошли в направляющую нижнюю балку. Верх и низ створки должны точно войти во все пазы и ограничители. Точность вхождения проверяется строительным уровнем. Для исправления неточностей используется гаечный ключ.
11. Проверить быстроту, плавность перемещения полотна.
12. Монтируется электрический привод. Зубчатые рейки автоматики устанавливаются к нижней основе балки, укрепляются саморезами. Шестеренки привода монтируются на бетонную основу и должны точно входить в пазы.

Механизм для автоматической работы воротной системы удобен и практичен. Кроме того, он оборудован защитной системой. Это избавит Вас от установки дополнительных замков. При правильной эксплуатации установленные ворота прослужат долгие годы. Иногда в процессе использования возникает необходимость смазать солидолом механизм. Это нужно будет сделать, если система во время работы станет скрипеть.

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

1. Плавным и тихим движением створок.
2. Большим сроком службы.
3. Наличием автоматизации.
4. Устойчивостью к механическим и погодным воздействиям.
5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

1. В процессе монтажа приходится дополнительно бетонировать столбы.
2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы

Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

• профилированный металлический настил;
• опорные трубы;
• профили из стали;
• ролики подшипникового типа;
• гаечный ключ;
• стальные уголки;
• материалы для изготовления бетона;
• направляющая балка;
• электродрель;
• лопата;
• электропривод;
• сверла подходящего размера;
• аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки

Затем следует выполнить такие действия:

• Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
• Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
• Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
• Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

На каркас приваривается профнастил. Можно закрепить материала и на саморезы.
К нижнему основанию полотна приваривают направляющую балку.
Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.

Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.

После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы.
После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ

Важно проверить, как будет двигаться створка.
На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться

Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

Как правильно выбрать материалы и вспомогательные комплектующие

Необходимо выбрать ролики с подшипниками, это ключевая деталь, обеспечивающая движение. Фурнитуру лучше приобретать готовой, тогда качество откатных ворот будет выше. Другие материалы и комплектующие:

• профильные трубы прямоугольного или квадратного сечения – первые из видов используются при проектировании каркаса полотна, рекомендованный размер – 60х30 мм, 60х40 мм, для укрепления применяют небольшие трубы – 40х20 мм, 40х25 мм или 20х20 мм, зависит от цели, назначения;
• закладная деталь для фундамента – ширина полочки составляет 16-20 см;
• материал для обшивки – чаще используется профнастил, он легкий, прост в монтаже, но также часто применяют штакетник, дерево и листовой металл;
• крепеж для обшивки – это заклепки или саморезы (профилированные трубы фиксируются по методу сварки);
• арматура для создания фундамента – под роликовые каретки и привод, рекомендованный диаметр арматуры – до 16 мм;
• материалы для приготовления бетона: песок, цемент;
• гравий для дренажной подушки на дне котлована под фундамент.

Дополнительно предусматривается теплоизоляция или другой наполнитель, чтобы устранить пустоты внутри полотна: пеноплекс, пенопласт и др.
