Ограждение лестницы: маршевые и винтовые конструкции в частном доме

Ступени и достижение безопасности согласно предусмотренным правилами случаев

Что касается ступеней, они должны быть изготовлены из антискользящего материала, или как минимум частично оным покрыты. Это могут быть прорезиненные наклейки, нескользкие полоски, бороздки в ступени с краю ступеней, облицованных полированным камнем, или покрытие их противоскользящим ковровым покрытием с резиновой основой, которая препятствует скольжению коврика по поверхности ступеней. Такие покрытия служат не только для каменных лестниц, но и для металлических, стеклянных, деревянных лестниц, и в последнем случае они продлевают срок службы лестницы.

Защитное покрытие ступенек повышает безопасность

Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется сделать глухими, с подступенком. Если помещение для большого количества детей, например, театр или лагерь с лестницей, где высота ступеней в среднем 15 см, дети в подвижном передвижении и неаккуратном падении могут получить серьезную травму, если конечность попадет между ступенями.

Особенности деревянных лестниц

Дерево для изготовления лестниц в частных домах выбирают чаще других материалов, так как оно экологичное, удобное для обработки и недорогое. Конечно, речь не идет об экзотической древесине – вряд ли неспециалист возьмется за этот дорогой и неподатливый материал.

А вот изготовление и сборка лестницы из дерева распространенных у нас сортов вполне по силам людям, знакомым со столярными инструментами и имеющими некий опыт обработки древесины.

Конструкции

План сборки деревянной лестницы будет зависеть от её конструкции. Она в свою очередь выбирается в соответствии с размерами и формой площадки, отведенной под лестницу. А также от дизайна дома, предпочтений хозяев и других параметров.

Существует два основных вида лестничных конструкций: винтовые и маршевые:

Винтовые лестницы обычно выбирают, когда приходится ограничивать размеры пространства, выделяемого для подъема на второй этаж. Визуально они довольно эффектны, но не слишком удобны для перемещений, особенно с габаритным грузом. И намного сложнее в изготовлении.

Винтовые конструкции экономят пространство

Маршевые лестницы комфортнее и проще в исполнении. К тому же они бывают самых разных форм и конструкций: на косоурах или на тетивах, одномаршевые или двухмаршевые, с поворотом на 90 или на 180 градусов, с промежуточной площадкой или забежными ступенями.

Разные виды маршевых лестниц

От выбранной конструкции и будут зависеть все расчеты, проектирование, изготовление отдельных деталей, из которых состоят деревянные лестницы и схема сборки.

Детальный чертеж всей конструкции и каждого элемента в отдельности поможет в дальнейшей работе

Из чего состоит лестница

И самодельные, и сборные лестницы деревянные состоят из множества элементов, которые соединяются между собой, образуя цельную конструкцию. У каждого из них свое название и назначение.

Начнем с опорных элементов, к которым относятся тетивы и косоуры:

Тетива – это несущая балка, к которой ступени крепятся своими торцами при помощи накладных уголков, брусков или вырезанных в теле тетивы пазов. Крепление выполняется саморезами или болтовыми соединениями и усиливается столярным клеем.

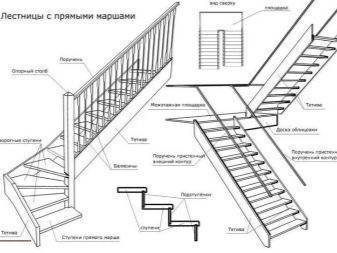

Схема сборки деревянной лестницы на тетивах – различные варианты

Косоуры – это несущие балки с запилами, на которые укладываются проступи и фиксируются крепежными элементами. Это более надежная и распространенная конструкция.

На этой картинке хорошо видна разница между тетивой и косоуром

Для самостоятельного изготовления косоуры и тетивы одинаково просты. Главное – выбрать качественный пиломатериал и сечение опор, обеспечивающее расчетную несущую способность.

Также к несущим элементам можно отнести опорные столбы винтовых лестниц и столбы, поддерживающие поворотные площадки двух- или трехмаршевых лестниц.

К другим элементам, из которых состоит сборная деревянная лестница, относятся:

• Проступи – горизонтальные поверхности ступеней;
• Подступенки – вертикальные части ступеней. Закрывают пространство между ними и служат дополнительной опорой для проступей.

Фото деревянной лестницы без подступенков

• Балясины – вертикальные элементы ограждения, крепящиеся к ступеням и перилам. Служат для безопасности хождения по лестнице и придают всей конструкции дополнительную прочность и жесткость.
• Поручень – элементы ограждающей конструкции, крепятся к балясинам.

Также в конструкции лестниц могут использоваться различные декоративные элементы, не несущие никакой функциональной нагрузки.

Все конструктивные элементы деревянных лестниц

Основные параметры для расчета

Чтобы лестницы деревянные в сборе были удобны для передвижения по ним и безопасны, она должна соответствовать следующим нормам:

Угол наклона – около 30-45 градусов;

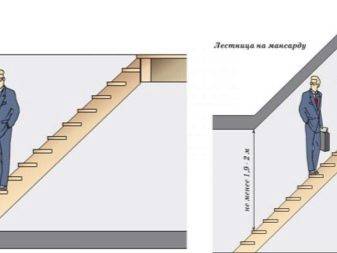

Изменение угла наклона в зависимости от назначения лестницы

• Высота подступенка – 15-21 см;
• Глубина проступи – 25-33 см;

Рекомендуемая глубина и высота ступеней

Ширина марша – не менее 80 см, лучше больше;

Рекомендуемая ширина марша для лестниц разного назначения

Высота ограждений – 90-100 см, расстояние между балясинами до 15 см. Дополнительные детские перила устанавливаются на высоте 50-60 см;

Параметры лестничных ограждений

Минимальное расстояние между ступенями и потолком не должно быть меньше 200 см.

Размер проема по вертикали должен быть таким, чтобы при подъеме не приходилось наклонять голову

Проектируя сборные деревянные лестницы, нужно постараться соблюсти все эти нормативы. Так как каждый из них имеет некоторую «вилку» значений, путем их подбора в разных вариантах можно создать максимально удобную конструкцию.

Ступени для лестницы

Ступени не являются составной частью ограждения для
металлической и деревянной лестницы. Однако, описывая конструктивные
особенности лестницы нельзя не отметить этот элемент, потому что монтаж
лестничных ограждений напрямую связан с видом и размером ступени.

Выделяют три вида ступеней: прямая, забежная и угловая.
Каждая имеет свою конфигурацию и место установки.

Типовые лестничные марши состоят из прямых ступеней. Частное
строительство изобилует примерами использования ступеней различного вида, в
различных комбинациях.

Установка металлических ступеней также требует соблюдения некоторых
требований. Например, металлические ступени для лестниц не могут быть выполнены
из гладкого металла. В данном случае нужно применять рифленый.

Безопасное перемещение по ступеням обеспечит просечка
металлическая для лестниц.

Кроме этого, на металлическую лестницу могут быть
установлены ступени из дерева, стекла, камня, керамики (кафель, плитка), плит
ОСБ (OSB) и бетона с последующей отделкой. Примеры, представлены на фото.

Важно отметить, что чем красивее ступени, тем выше уровень
опасности при передвижении по ним. Поэтому, для достижения нужного уровня
безопасности следует использовать различные приспособления (противоскользящие
элементы), позволяющие сделать передвижения по ступеням безопасным

Ступени в лестнице — это еще один способ сделать конструкцию
для подъема на второй этаж дома красивой и оригинальной.

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

• с консольным защемлением ступенек на внутреннем столбе;
• с опорой ступенек на внутренний столб и периметральные стены;
• с консольной опорой ступенек на обсадную трубу;
• с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Лестничная терминология

Лестничный марш — подъем с определенным количеством ступеней (желательно не более 17) между лестничными площадками или от пола одного этажа до пола другого. Оптимальный наклон марша — 30-40°, но не более 45°, а его оптимальная ширина для частного дома — 80-90 см.

Лестничная площадка — горизонтальная площадка между маршами, ширина и длина которой не меньше, чем у марша. Обычно служит для поворота лестницы на 90-180°.

Проступь — ширина ступени, соразмерная со стопой человека. Обычно 25-30 см, но не менее 22 см.

Подступенок — высота ступени. Оптимальная высота — 15-18 см, но не более 20 см. Высота всех ступеней должна быть одинаковой.

Забежные ступени — ступени, сужающиеся к внутреннему и расширяющиеся к наружному краю лестницы. Служат для ее поворота. Ширина забежной ступени по центру должна быть не менее 22 см. Лестницы, состоящие только из забежных ступеней, называют винтовыми.

Балясины — элементы ограждения лестницы: вертикальные столбики, расположенные между ступенями и перилами и ограничивающие лестницу, площадку, галерею. Они обеспечивают безопасность и украшают лестницу. Расстояние между балясинами не должно превышать 10 см, а высота ограждения с перилами должна быть 96-98 см, но не мене 90 см.

Больцы — элементы несущей конструкции лестницы: вмонтированные в стену болты, на которые крепится лестничная ступень.

Косоур — элемент несущей конструкции лестницы: наклонная балка (или пара балок), к которой крепят ступени. Ее делают из дерева, металла, бетона и опирают на перекрытия этажей.

С лестничной площадки, как с балкона, — приятно бросить взгляд на гостиную

Лестничный марш

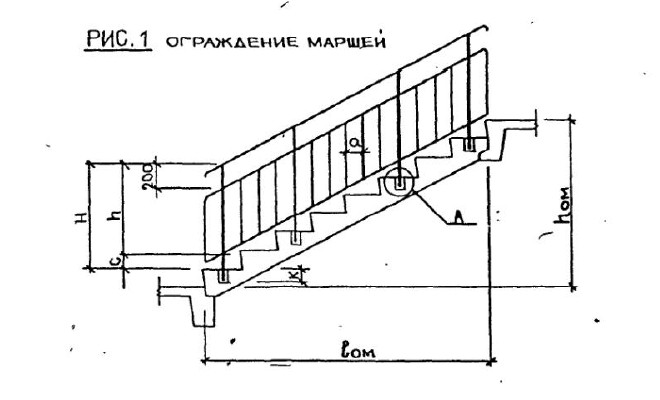

Высота ограждения лестницы регулируется требованиями ГОСТ 25772-83. Предусматривается, что 90 см от пола считается оптимальным для частных домов, высотных домов, магазинов и производственных помещений. Рекомендуется не устанавливать ограждения высотой более 1,1 м, ведь это будет просто не слишком практично. Большую высоту стоит выбирать только при соответствующем размере лестницы.

В отдельных зданиях предусматривается создание маршей из трех ступеней лестницы. Если есть большой трафик, то лучше всего оборудовать их надежным ограждением. В таком случае отсутствуют жесткие требования по параметрам готовой конструкции. При этом стоит ориентироваться на стандартные размеры в пределах от 0,8 м до 0,9 м.

Как избежать ошибок при установке каркаса?

Далее речь пойдет о том, какие контрольные меры вы должны предпринять на каждом этапе работы. Вы не можете присутствовать при сварочных работах в цеху, но что конкретно зависит от вас самих?

1. Где заказать изделие?

Собственно самую главную ошибку, какую вы можете сделать, это попросить сделать каркас лестницы какого-нибудь “мастера на все руки”. И об этом уже сказано выше. А более подробно об этом вы можете почитать в статье, посвященной подробному разбору . Я очень рекомендую прочитать ее, после этой статьи.

2. Вторая ошибка это неправильные замеры и это момент, который потребует вашего контроля, даже в случае если к вам придет профессиональный инженер. Он ведь тоже человек и стало быть может ошибаться.

Помните, что общая высота конструкции определяется расстоянием от пола первого этажа, до пола второго (а не до потолка первого).

Потолочное перекрытие также включается сюда.

3

Далее следует обратить внимание на особенности помещения. наличие в образующих шахту стенах дверных и оконных проемов

наличие в образующих шахту стенах дверных и оконных проемов.

• Материал, из которого сделаны стены и возможные дефекты стены.
• Присутствие различных коммуникаций в стенах и полу (электрические, водопроводные и т. д.)
• Фактор критической точки. Это расстояние от ступеньки до потолка. Оно не должно быть менее 2-х метров, это соображение безопасности.

Убедитесь, что инженер зафиксировал все эти моменты при первичном осмотре помещения.

4. Ошибки при проектировании вам проконтролировать будет достаточно тяжело, если конечно вы не имеете строительного образования. Но если вы обратились к компании, специализирующейся на производстве именно металлокаркасов, то можете быть спокойны на данном этапе. При рассмотрении чертежей и 3 D  демонстраций убедитесь, что предложенная модель соответствует вашим представлениям, что продуман метод крепления и опоры, а также предусмотрен зазор между маршами для ограждений.

Как выглядят косяки, допущенные при производстве в живую, вы можете .

5. Ошибки при монтаже. Перед установкой убедитесь, что доставленное изделие соответствует представленным вам чертежам по размерам.

Несоответствие готовой конструкции замерному листу это фатальная ошибка.

Проследите, что бригада начала работы по монтажу сверху, чтобы возможные погрешности пришлись на нижний конец

Обратите внимание, пользуются ли рабочие чертежами при установке. Они должны это делать, это показатель их профессионализма и опыта

Также в помощь вам я предлагаю посмотреть это видео.

И еще одно видео на тему как рассчитать лестницу самому, чтобы вы могли основательно вникнуть в особенности проектирования:

Конструкция перил

В ней нуждаются не только лестницы, но и крыльцо, балкон, крыша, площадка и так далее, причем во всех случаях требования к перилам разные. Связано это с тем, что на разной высоте и при разных способах эксплуатации конструкция должна быть рассчитана на разную степень нагрузки. При этом под разными условиями эксплуатация подразумевается множество разных факторов: наклонная кровля или плоская, высота здания, количество проживающих, количество пользователей, погодные условия, назначение и так далее. Все возможные случаи регламентируют ГОСТ 257672-83.

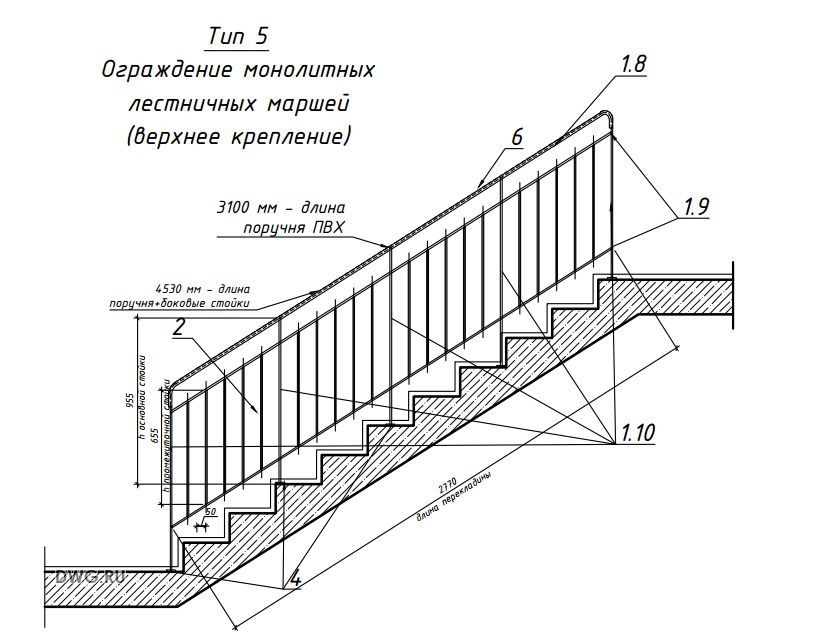

Сами ограждения при этом отличаются по своей конструкции. Различают:

• решетчатое заполнение перил, где пространство от лестницы до поручня заполнено металлическими прутками;
• экранное – участок занят листовым или плитным материалом;
• комбинированное – решетчатое и экранное заполнение сочетаются.

Решения могут иметь очень высокую эстетичность при желании. Однако вид заполнения выбирается не произвольно: инструкция для ограждения лестниц ГОСТ 25772-83 точно указывают, какие именно и где конструкции можно использовать.

Функциональное назначение ограждений для лестницы

Согласно статистике, большая часть травм, полученных на лестнице, является следствием человеческого фактора. В силу неправильного поведения на лестнице, возраста, проблем с обувью, спешки, и т.п. пользователь может получить травму. Но, в данном случае винить он будет сам себя.

Кроме того, есть еще часть травм (около 20%), которые обусловлены технической составляющей лестницы, а именно:

1. скользкие ступени;
2. неверные параметры ступенек (высота, ширина, расположение «утиный шаг»;
3. неправильный расчет расстояния между балясинами;
4. отсутствие поручней;
5. наличие острых углов или выступающих частей ограждения;
6. слабость сварного шва или других креплений.

Чтобы обезопасить себя по максимуму, нужно правильно спроектировать ограждение лестничных площадок. Отличным помощником в этом деле станет нормативная документация, регламентирующая лестничные ограждения.

Чертежи и эскизы

Перед тем как начать работу, нужно определить, какой вид будут иметь ограждения. После этого нарисуйте то, что вы представляете, на бумаге. Можно использовать различные готовые чертежи.

Если вы решились создать собственные чертежи и эскизы, стоит понимать, что без точных расчетов не обойтись

В этом вопросе нужно уделить особое внимание безопасности и удобству передвижения

Чтобы планы соответствовали этому важному критерию, учтите такие факторы, как ширина и высота подъема лестницы, размер ступенек и прочие параметры

Понятно, что прямая и широкая лестница очень удобна. Но далеко не всегда представляется возможным сделать ее такой, как хочется. Во время построении чертежа, учитывайте такие важные факторы, как угол подъема лестницы. Он не должен выходить за пределы 24–36 градусов.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Вывод

Проектируя и строя внутренние лестничные конструкции, не упускайте из виду ни одной мелочи, каждый свой шаг сверяйте с нормативными документами. Это относится к таким параметрам, как высота ограждений на лестнице, размеры ступенек, конструкция ограждения. Помните, что выполнение требований ГОСТов и СНиПов приведет вас непросто к лестничной конструкции, приносящей вам комфорт, но и к безопасности всей вашей семьи.

Барсуков Виктор Иванович

http://lestnica.guru

• Ограждение для кровли обязательно, если высота здания более 10 м, а уклон крыши 12 и менее градусов. При большем угле и высоте здания от 7 метров ограда также обязательна. На балконах, лоджиях, лестничных маршах ограждения вне зависимости от высоты обязательны. (ФЗ №123).
• Парапет считается полноценным ограждением в зданиях, имеющих внутренний водосток. Минимум его высоты – 60 см. Если парапет не укладывается в это значение, то его заменяют решетчатой оградой. (СНиП 31-03-2001).
• Экстренные выходы с мансарды в многоэтажных домах в обязательном порядке оборудуются площадками и переходными участками, которые должны иметь ограды. Все потенциально опасные крыши и лестницы также заграждаются.

  Высота ограды начинается от 1,2 м. Существует ещё несколько важных требований относительно ограждений (СНиП 31-03-2003):

• Они не должны содержать разрывов.
• Они должны оканчиваться поручнями.
• Ограждение должно выносить нагрузку в 300 кг на 1 м2.
• В административных общественных местах по нормам все опасные зоны должны иметь ограды от 90 см высотой, способные предупредить несчастное падение.

  Их высотность меньше, так как они рассчитаны на детей. Требование наличия поручней и способности выдержать не менее 300 кг на 1 м2 остается. (СНиП 31-05-2003).

• Для общественных зданий к перилам и ограждениям предъявляются следующие требования: при высоте кровли более 10 метров требуется стальное ограждение, соответствующее ГОСТу 25772, при ситуации, когда в одном помещении имеются перепады высоты свыше 1 метра, по периметру возвышения устанавливаются ограждения высотой 90 см или 1,1 м, если помещение посещают дети. (СНиП 31-06-2009).
