Теплица Лидер и 9 альтернативных вариантов

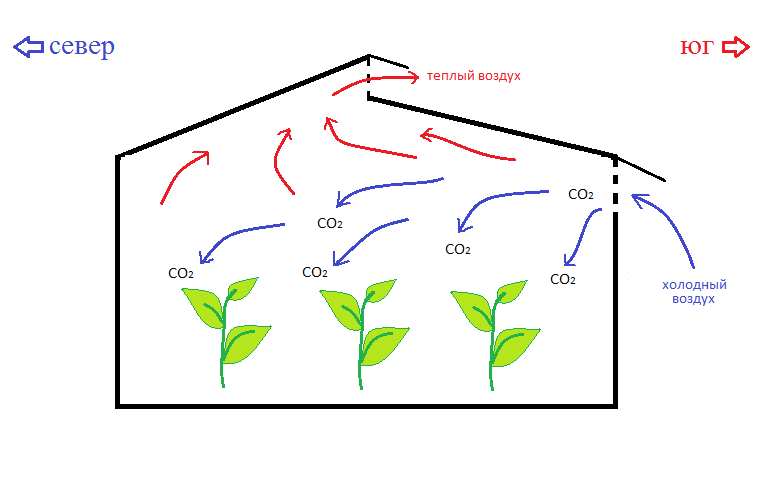

Делаем систему вентиляции в теплице из поликарбоната по Митлайдеру

Регулярное нормированное поступление свежего воздуха и солнечного света крайне важно для деревьев, декоративных культур и даже огурцов

В связи с этим, необходимо еще раз обратить внимание на плюсы парника, построенного по инновационному методу

Даже сверх чувствительные культуры будут довольны

Здесь важно также отметить, что технически правильная сборка исключает вероятность образования следов конденсата. Даже незначительное его количество приводит к постоянным болезням зеленых насаждений

Если говорить о других значимых факторах, то они выглядят следующим образом:

• Описанная методика позволяет сбалансировать соотношение тепла и холода в парнике;
• Растения получают необходимое количество углекислого газа;
• Отсутствие сквозняков.

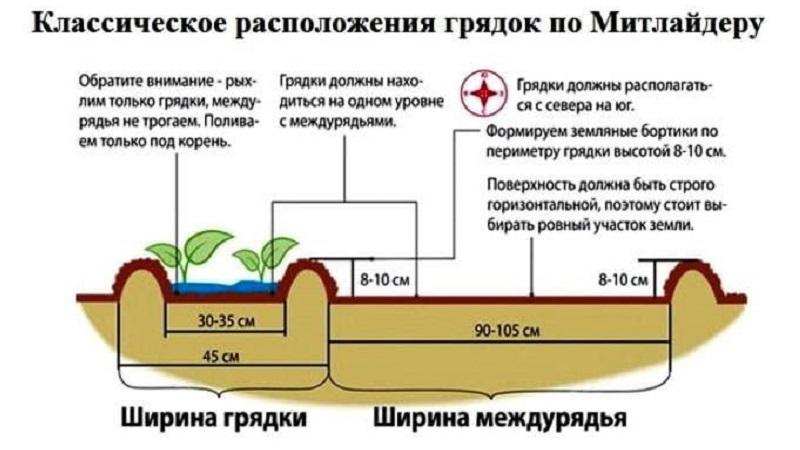

Для того чтобы все грядки получили достаточное количество солнечного света и углекислого газа, необходимо правильно организовать систему вентиляции. Проектируется она с учетом ширины и длинны парника. В зависимости от этого параметра, монтируется она по направлению север-юг или запад-восток.

Модельный ряд теплиц GLASS HOUSE

Наибольшей востребованностью у потребителей пользуются капитальные тепличные сооружения садового и приусадебного типа. Их отличает повышенная надёжность и увеличенная долговечность. Предоставлена возможность установить перегородки, дополнительные двери и форточки. Теплицы от GLASS HOUSE не нуждаются в демонтаже на зимний период. Правильная эксплуатация и периодическое обслуживание гарантируют минимальный срок службы в течение 30 лет.

Самыми популярными моделями приусадебных теплиц являются:

• двускатная теплица, занимающая небольшой участок земли «КАЛИНА»;
• трёхскатная теплица «НАРВА», разработанная для таунхаусов;
• распространённая и объёмная «БЕРЕЗКА»;
• теплица с повышенной надёжностью «РЯБИНА».

Каркасом служит стальной профиль. Его толщина составляет 1,5 мм

Расчётная нагрузка предусматривает размещение рассадных лотков. Дополнительное удобство создаётся при помощи перегородок, посредством которых допускается создавать тамбуры для хранения обслуживающей техники.

Фермерские теплицы представлены следующими моделями:

• теплица «ДУБРАВА», разделённая специальной перегородкой для выращивания нескольких культур;
• оптимальная для промышленного выращивания теплица «ТАЙГА».

Фирменная прочность и надёжность отличают и эксклюзивные модели теплиц:

• оптимизировать пространство возможно, установив теплицу «ПРИСТЕННАЯ»;
• оцинкованная изнутри и окрашенная снаружи в зелёный цвет теплица «РИО Лайт».

Оптимизировать пространство возможно, установив теплицу «ПРИСТЕННАЯ»

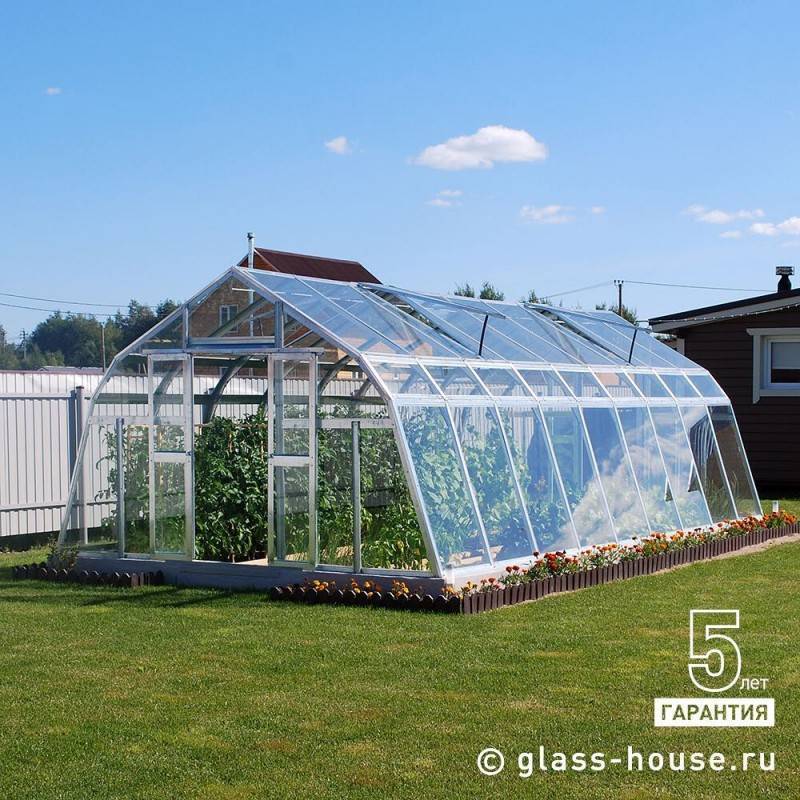

Компания GLASS HOUSE выпускает оранжереи, отличающиеся радиальным поворотом и теплицы под стекло.

Инструкция по ходу строительства теплицы по Митлайдеру своими руками

Прежде чем начать строительство теплицы-«американки», на участке выбирают ровное место и очищают его от мусора и сорняков. При помощи рулетки и шнура выполняют разметку, забивая по углам будущего сооружения колышки. После этого измеряют ровность диагоналей размеченного прямоугольника и приступают непосредственно к строительству.

От того, насколько правильно будет выбрано место, зависит урожайность ранних культур

1. Воспользовавшись штыковой лопатой или садовым буром, по контуру будущей конструкции устанавливают вертикальные стойки из деревянного бруса сечением 100х100 мм. Вкапывать их в землю необходимо на глубину не менее 0.45 м — от этого зависит устойчивость сооружения. Расстояние между соседними элементами боковых (длинных) стен составляет 1м, а для фронтальной и задней торцевой поверхности — 0.7 м. Для выравнивания стоек по верхней кромке используют натянутый на высоте строительный шнур.

2. Через каждые 2 м по продольной осевой линии сооружения вкапывают центральные опорные (подконьковые) стойки длиной 3.05 м.

3. Доской сечением 25х200 мм выполняют нижнюю обвязку теплицы. Крепление к столбикам удобно выполнять при помощи саморезов и шуруповёрта — в этом случае предотвращается расшатывание стоек.
4. На торцевых стенах крепят укосы — они сделают каркас более жёстким.

5. Из квадратного 50 мм бруса выполняют верхнюю обвязку каркаса.

6. В верхней части центральных опор монтируют рамку фрамуг и форточки. В этих целях используется брус сечением не менее 75х50 мм, поскольку требуется обеспечить прочное крепление петель и долговечность открывающейся конструкции.

7. К верхней (коньковой) и нижней части фрамужной рамки крепят стропила. Их делают из доски 100х40 мм, устанавливая её на ребро. Второй край каждого элемента перекрытия должен быть уложен заподлицо с брусом верхней обвязки. Расстояние между отдельными балками выбирают исходя из того, какой материал выбран для кровли. Если покрытие будет из полиэтиленовой плёнки, то стропила устанавливают на расстоянии 0.7 м друг от друга. Для поликарбоната шаг можно увеличить до 1 м«Северный» скат теплицы по Миттлайдеру должен быть круче «южного», поэтому для него используются удлинённые стропила. Проём форточки образуется благодаря установке поперечных элементов кровли на разной высоте. Его ширина должна быть не менее 45–50 см — это позволит достичь оптимального проветривания.

8. На ровном, плоском месте из деревянного бруса 50х75 мм собирают двери. Детали рамки и центральный брус соединяют между собой при помощи металлических уголков или способом «в полдерева». Углы и места присоединения перемычки укрепляют при помощи треугольных укосов, сделанных и фанеры толщиной 7 мм.

9. Таким же образом изготавливают форточку и крепят её к коньку при помощи рояльной петли.

10. Устанавливают дверь.

После этого приступают к укрывным работам и обустройству внутреннего пространства теплицы.

Монтаж теплиц GLASS HOUSE

Долгая и эффективная эксплуатация теплицы зависит не только от качественных материалов. Ключевое значение имеет правильная установка тепличного сооружения.

• Нельзя располагать тепличное сооружение ближе 1.5 метров к другим строениям.
• Следует избегать непосредственной близости высоких деревьев или скатов крыш.
• Ширина фундаментного основания не должна быть менее 100 мм.
• Диагонали внутренних и наружных углов фундамента должны быть равны.
• Поверхность фундаментного основания должна быть ровной и выполняться по уровню.
• Высота фундамента не должна быть менее 40 см.
• Фундамент нельзя выполнять из полого кирпича и материала, допускающего осыпание и трещины.
• Для болтовых соединений несущего каркаса следует применять максимальное усилие.
• Выравнивание каркаса производится по отвесу.
• Покрытие сотовым поликарбонатом должно быть выполнено наружу стороной, снабжённой специальной маркировкой.
• Непосредственно после монтажа удаляется защитная плёнка с покрытия.

Все отзывы о теплицах GLASS HOUSE основаны на опыте использования различных моделей

Особенности

У теплицы Митлайдера есть свои особенности, которые отличают ее от других похожих изделий.

Материал

Изначально для каркаса стропил применялся деревянный брус. Дерево экологично, не подвержено конденсату, не меняет температуру, что способствует сохранению внутри парника оптимального режима. Позднее появились модели с металлическими балками. Расположение балок достаточно частое не более чем через 2 м. Это делает конструкцию прочной и устойчивой.

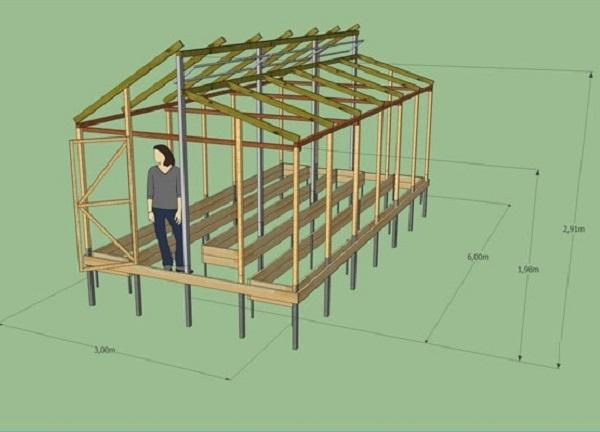

Необходимые чертежи для строительства деревянной теплицы по Митлайдеру

Мнение эксперта
Ирина Пескова
Кандидат биологических наук, ботаник

В качестве покрытия используют пленку, поликарбонат. Второй вариант более надежен. Если же предпочтение отдано пленке, то желательно использовать двуслойный вариант. Не запрещено покрывать теплицу и стеклом. Но надо быть готовым, что под тяжестью сугробов, стекло может не выдержать.

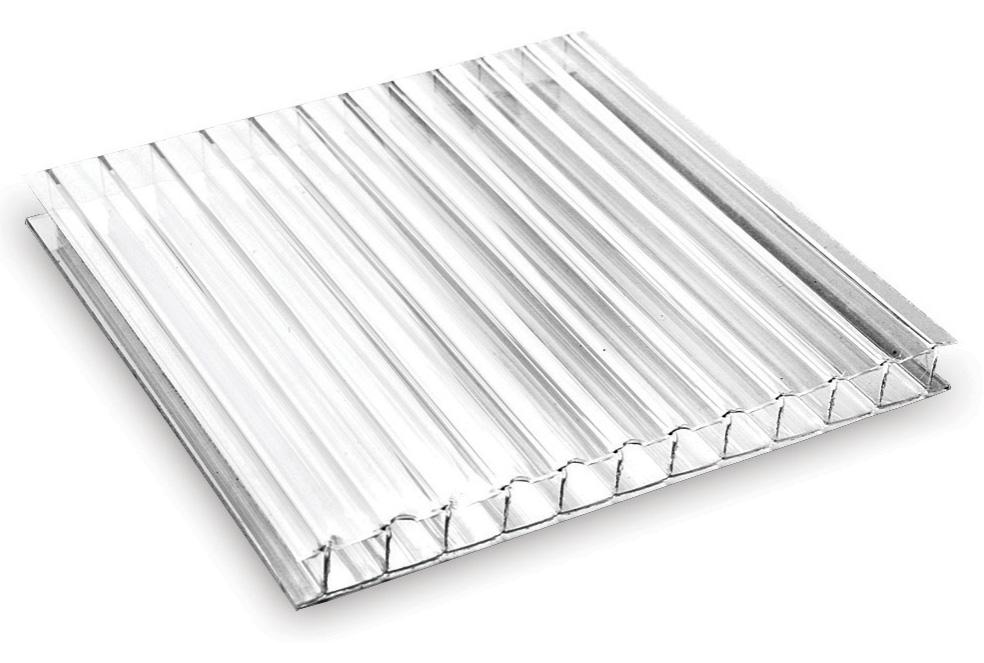

Сотовый прозрачный поликарбонат

Фундамент

Добавить конструкции устойчивости в местности, где не редкость сильные порывы ветра. Можно поставив каркас на бетонный фундамент. Он бывает как ленточным, так и столбчатым. Фундамент помогает сохранить устойчивость, не пускает грызунов и других вредителей внутрь, предохраняет почву от заморозков.

Для более качественного теплообмена фундамент прокладывают пенополистиролом или другим утеплителем.

Параметры материала для каркаса

Брус деревянный должен быть не менее 7,5х5 см. Для металлического каркаса берут трубу диаметром 5 см и обязательно с покрытием от коррозии.

В угловых соединениях бруски стыкуют под углом 45°, это необходимо для усиления прочности и конструкции. Парнику не страшны порывы ветра, метели, град.

Характеристика видов

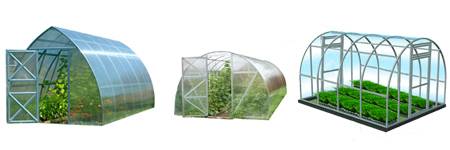

Наибольшей популярностью и стабильной востребованность пользуются указанные ниже теплицы из серии «Кремлёвские», выпускаемые заводом “Новые формы”.

«Кремлёвская Богатырь»

Конструкция относится к числу самых выносливых и прочных. Теплица «Кремлёвская Богатырь» легко выдерживает снеговые нагрузки порядка 334 кг на каждый квадратный метр, что обусловлено уменьшением расстояния между арочными фермами до 65 сантиметров. Такая конструктивная особенность способна обеспечить надёжность каркаса и оказывает поддержку покрытию на основе поликарбоната.

«Кремлёвская Люкс»

Классический вариант арочного парника, снабжённый двойными арками-фермами. Такой парник от завода “Новые формы” характеризуется высоким уровнем прочности и надёжности, а стандартный показатель снеговой нагрузки составляет порядка 234 кг на каждый метр. Парник серии «Люкс» не нуждается в регулярном удалении снега зимой. Разборная конструкция значительно облегчает транспортировку. Кроме того, комплектация конструкции содержит все необходимые для самостоятельной сборки элементы.

«Кремлёвская Цинк»

Парник модели «Цинк» характеристиками и конструкционными решениями аналогичен модели теплицы из серии «Кремлёвские Люкс». Главным отличием и преимуществом является наличие двойной оцинковки тепличного каркаса. Качественный цинк-слой наносится не только снаружи каркасных элементов, но и аналогичный слой цинка защищает трубы изнутри.

Следует учитывать тот факт, что цинк-слой наносится в процессе гальванической холодной обработки, что позволяет добиться высоких антикоррозийных свойств. Кроме того, используемый цинк значительно продлевает эксплуатационный срок. Тепличная конструкция «Кремлёвская Цинк» очень востребована в регионах с высоким уровнем влажности.

«Кремлёвская «Премиум»

Каждый третий российский дачник, приобретающий парник от этого производителя, делает выбор в пользу этой модели. Прекрасные показатели надёжности, которыми обладает эта высококачественная конструкция, обусловлены способностью выдержать снеговую нагрузку на уровне 234 кг и порывы ветра до сорока метров в секунду. Теплицы серии «Кремлёвские Премиум» помимо порошковой окраски подвергаются обработке цинком. Высококачественный цинк защищает конструкцию от повреждений и продлевает срок эксплуатации. Обтекаемые формы значительно облегчают уход, а сборка конструкции может быть выполнена абсолютно самостоятельно.

«Кремлёвская Богатырь-Премиум»

Парник этой модели от завода “Новые формы” рассчитан на максимальные нагрузки, однако расстояние между арками-фермами снижено до 65 см. При обработке каркаса используется антикоррозийная высококачественная порошковая эмаль «Пульверит», а цинк предохраняет конструкцию от коррозийных изменений.

«Кремлёвская Богатырь-Цинк»

Конструкция сочетает в себе все достоинства вышеуказанных моделей, а показатели снеговой нагрузки составляют 334 кг на каждый метр теплицы. Уменьшенное расстояние между арками-фермами делает каркас максимально прочным, а двойная оцинковка продлевает срок службы теплицы. Стандартная сборка осуществляется по прилагаемой производителем подробной инструкции-схеме.

Мы также предлагаем вам узнать об особенностях монтажа и достоинствах теплицы «Кремлевская Стрелка».

Правила эксплуатации

Перед тем, как начать эксплуатировать теплицу «Лидер», необходимо ее собрать и установить в соответствии с инструкцией. Не допускается внесение в конструкцию изменений.

Требуется избегать для теплицы различных воздействий, которые способны создать остаточные деформации покрытия или каркаса.

С использованием воды проводят очистку покрытия от грязи и пыли. Проведение сухой протирки поверхности может навредить защитному слою покрытия, что сокращает время использования.

Если загрязняется поверхность, то грязь и пыль удаляют при помощи хлопковой ткани путем применения моющих средств и воды.

Повседневный уход проводят путем протирания листов покрытия парника слабым раствором из любого моющего средства неагрессивного вида, где отсутствует хлор, едкая щелочь и аммиак.

Мойка теплицы

Запрещено использовать различные препараты и химические связи, в которых находятся абразивные частицы. Это создаст вероятность повреждения защитного слоя от ультрафиолетовых лучей.

Сотовый поликарбонат не нужно мыть при жаркой погоде или когда на него воздействуют прямые солнечные лучи.

Если повреждается полимерное покрытие, то требуется провести покраску поврежденного участка с использованием автомобильной краски.

Это позволит избежать появления ржавчины на металле каркаса теплицы.

Во время сильной ветреной погоды дополнительным креплением теплицы к земле выступают специальные держатели.

Снятие на зимний период или демонтаж не нужен, если осуществляется правильная эксплуатация. Снежный покров возле теплицы не должен превышать высоты 0,5 м.

Снег толщиной более чем 10 см не должен скапливаться на поверхности сотового поликарбоната. Если при сильном снегопаде на сотовом поликарбонате сверху теплицы появился нанос снежного покрова более 10 см толщины, то нужно совершать регулярную уборку появившегося слоя сметанием.

Нужно применять стойки-подпорки для несущих дуг теплицы.

Если нарушены правила эксплуатации в зимний период, то может измениться тепличная конструкция.

Начинается деформация, а затем разрушается сотовый поликарбонат и каркас.

Теплица «Лидер» имеет определенные требования по условиям эксплуатации. Конструкцию рассчитывали для снеговой нагрузки не более 20 кг/м2, а для скорости ветра – не более 15 м/с.

Материалы и подготовительные работы

Задумав возведение теплицы Миттлайдера на своем участке, следует начать с выбора и подготовки участка. Он должен располагаться на открытом, хорошо освещаемом солнцем месте. Располагать теплицу следует в направлении с запада на восток. После чего выполнить подробный чертеж будущей теплицы, с указанием размеров конструкции и всех ее элементов.

Для строительства тепличной конструкции размером 3×6 м понадобятся:

• центральные стойки для основания – 5 шт., длиной – 3,05 м, сечением — 10×10 см;
• боковые стойки – 10 шт, длиной — 2,15 м, сечением — 10×10 см;
• стропила – 5 шт., длиной – 1,9 м, сечением – 5×7,5 см;
• стропила – 5 шт., длиной – 1,31 м; сечением – 5×7,5 см;
• доски для строительства нижней обвязки и установления угловых распорок – 24 шт., длиной 2,5 м и шириной 15 см;
• брус для конька длиной 3 м;
• брус для окон и дверей сечением 5×5 см.

Схема теплицы по Миттлайдеру

Другие особенности парника

Конструкция отличается следующими признаками:

• стропила фиксируются на самой верхней балке;
• широкая часть одного ската направляется к верху;
• стропила с южной стороны закрепляются на коньке, расположенном ниже на 45 см от другого конька;
• сформированный проем в 45 см позволяет легко смонтировать вентиляционную систему;
• этот проем оснащается пленкой, стеклом или поликарбонатом.

Конструкция парника помогает оптимизировать все затраты, связанные с выращиванием рассады и применением теплицы

Благодаря этой идее, американский специалист смог завоевать заслуженное внимание к своей технологии

Постройка теплицы по Митлайдеру: расчет необходимого материала и инструментов

Перед началом работ для исключения лишних затрат или же недостатка строительных материалов производится их предварительный расчет.

В качестве примера будет использовано сооружение с древесным каркасом и покрытием из поликарбоната высотой 2,7 м, шириной – 3 м и длиной 6 м.

Фундамента

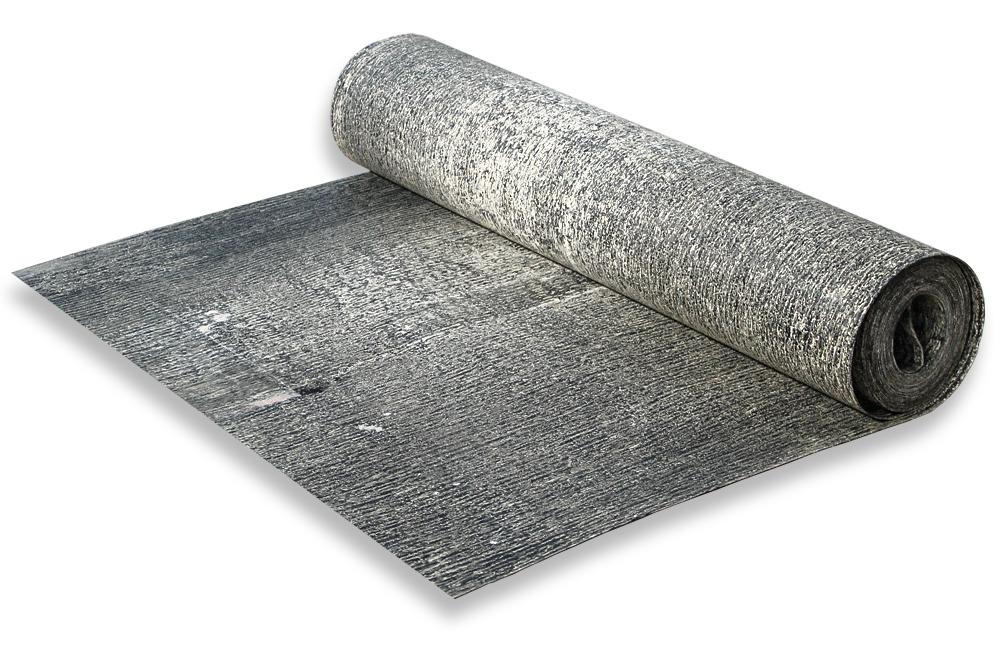

Для закладки фундамента необходим рубероид, арматура, песок и бетон марки М 200. Расчет проводится по каждой стороне периметра (3 м и 6 м).

Планируемая высота траншеи песчаной подушки – 10 см, а ее ширина – 20 см. Примерный требующийся объем песка составит 0,344 м3.

Для закладки ленты фундамента в расчет принимаются высота, равная 30 см и ширина – 20 см.

Расчеты проводятся аналогичным образом. Потребуется объем бетона, равный 1,032 м3.

Сотового поликарбоната

Расчет делается на основании определения площади покрытия по каждой стороне парника.

Принимая во внимание исходные допущения, всего потребуется 61,44 м2 материала. При этом поликарбонат рекомендуется приобретать с запасом

Арматуры

Для упрочения конструкции и формирования каркаса используются металлические прутья толщиной 8 мм, которые фиксируют соединительными элементами, локализованными на расстоянии 30 см друг от друга. Учитывая, что каждая сторона периметра укрепляется 4 горизонтальными прутьями, общая длина требующейся арматуры составит 120 м.

Древесины

Для монтажных работ потребуются бруски:

для фундамента Стены, укосы, дверь, фрамуги, продольные балки крыши Стропилы крыши

• 10*15*220 см № 18 для создания вертикальных стоек;
• 10*15*270 см № 4 для поддержки кровли;
• 5,5*8*200 см № 5 и 5,5*8*140 см также № 5 для создания стропильной системы;
• 10*15*600 см № 2 и 10*15*250 см № 2 для выполнения нижней обвязки;
• 10*10*600 см № 2 и 10*10*250 см № 2 для выполнения верхней обвязки;
• 6*6*150 см № 14 и 6*6*30 см № 14 для выполнения форточек;
• 6*6*200 см № 4 и 6*6*75 см № 4 для изготовления дверей.

Инструментов

Для выполнения работ потребуются инструменты для:

• проведения измерений: измерительная рулетка, отвес, строительный уровень, большой угольник, карандаш либо маркер;
• работы по дереву и металлу: ножовка, молоток, шуруповерт, шлифовальная машина либо наждачная бумага, молярная кисть, перфоратор, болгарка, электролобзик, пилка с мелкими зубьями, острый строительный нож, шнур с кольями;
• работы с грунтом и бетоном: лопаты (штыковая и совковая); бетоносмеситель, емкости для воды, рукав для заливки бетона.

Размеры теплицы домиком и другие особенности возведения

Сделать теплицу из поликарбоната в виде домика можно и своими руками. Стоит лишь умело создать дачный проект и чертежи будущей постройки

При этом есть некоторые особенности, которые важно учесть при строительстве

Нюансы возведения теплицы-домика:

1. Место для конструкции необходимо выбирать с севера на юг продольной стороной.
2. Почва для парника должна быть песчаной. При этом расположения грунтовых вод не ближе, чем на 1.5 м от постройки.
3. Для слишком влажной почвы придется оборудовать подложку из гравия.
4. Для водостока необходимо сделать дренажный канал вокруг конструкции.
5. Лучшая длина парника – 4-5 м. Если размеры будут больше, то возникнут трудности с вентиляцией.
6. Размеры конструкции зависят от размещения грядок, их ширины и интервала между ними.
7. Высота теплицы-домика – 1.7-1.8 м. Если этот параметр ниже, то возникнут трудности в уходе за рассадой.
8. Оптимальный наклон крыши – 5-60 градусов.

При установке теплицы важно правильно рассчитать высоту. Для этого используют специальную формулу. Боковые части поликарбоната советуется закрыть полиэтиленом или монтажным скотчем

Боковые части поликарбоната советуется закрыть полиэтиленом или монтажным скотчем.

Несмотря на сложности в возведении шатровые конструкции достаточно популярные. Можно выполнить посадку, используя все пространство парника. Сама теплица прослужит долго, а материалами для строения могут стать подручные средства.

Устройство и особенности теплицы

Практичность и удобство миттлайдеровской теплицы покорили не одно поколение огородников

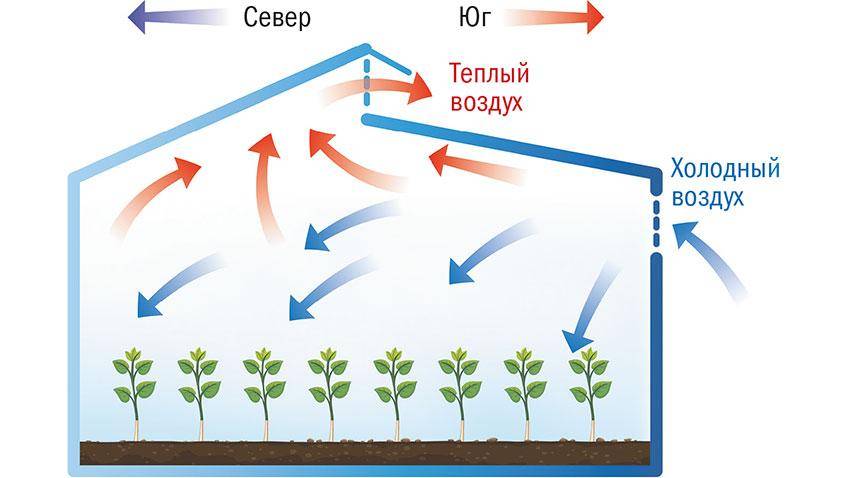

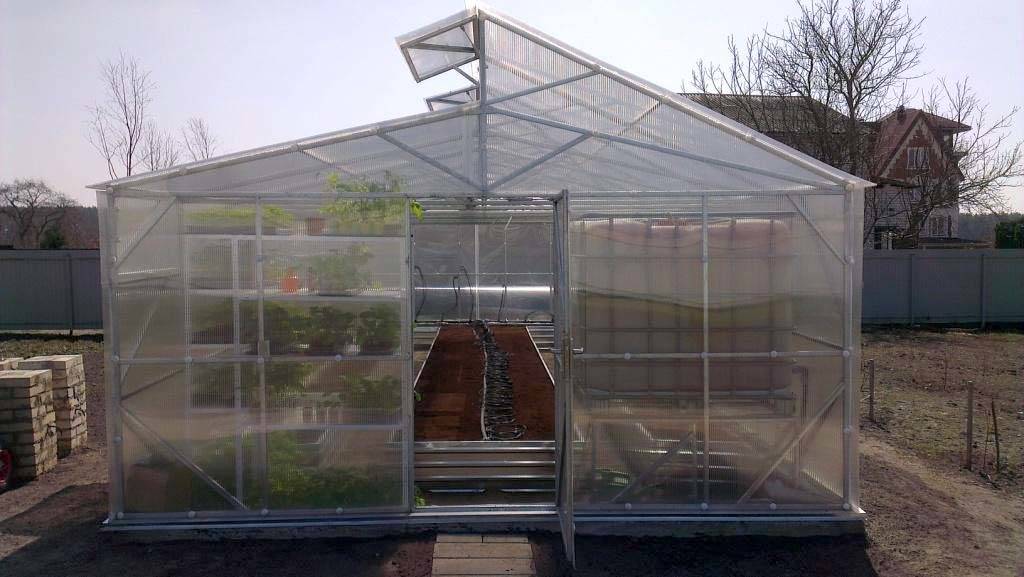

Теплицу, разработанную доктором Миттлайдером, легко узнать по крыше оригинальной формы. Она обустроена с использованием двух наклонных плоскостей, но совершенно не похожа на традиционную двускатную конструкцию. Всё дело в том, что противоположные части кровли имеют различный наклон, благодаря которому они не примыкают друг к другу в коньке, а располагаются на различном расстоянии друг от друга. Крепление скатов к брусьям, расположенным на разной высоте, позволяет по всей длине теплицы обустроить вертикальную форточку-фрамугу, которая крепится к верхнему коньку при помощи рояльных петель.

Как можно заметить, такая конструкция позволяет организовать чрезвычайно эффективную систему вентиляции. Нагрев попадающих в теплицу воздушных масс происходит под более пологим южным скатом. Благодаря этому растения продуваются тёплыми потоками, которые затем направляются вверх и покидают сооружение через фрамугу. Её внушительные габариты позволяют отказаться от дополнительной вентиляции, а откидывающаяся конструкция даёт возможность не только тонко настраивать степень проветривания, но и сделать этот процесс автоматическим.

Движение воздушных потоков способствует ускоренному росту культурных растений

Основные достоинства теплицы по Миттлайдеру:

• простота конструкции, благодаря чему строительство можно осуществить своими руками;
• эффективный и равномерный воздухообмен, который обеспечивает оригинальная система естественной приточно-вытяжной вентиляции;
• отсутствие сквозняков, оказывающих губительное действие на растения;
• чрезвычайно прочный каркас из деревянных балок с откосами для дополнительной жёсткости;
• способность кровли выдерживать большую снеговую нагрузку;
• увеличенная высота теплицы позволяет выращивать сильнорослые огородные культуры, размещаемые на вертикальных шпалерах;
• деревянные детали, а также проработанная схема проветривания предотвращает образование конденсата;
• горизонтальные балки сооружения находятся на значительной высоте, что значительно повышает удобство при работе в теплице. Кроме того, их удобно использовать для подвязывания плетущихся овощных культур;
• увеличенный внутренний объём повышает устойчивость внутреннего микроклимата от периодических перепадов температуры снаружи.

Немаловажным преимуществом «американки» с деревянным каркасом является разборная конструкция. При необходимости сооружение можно легко демонтировать и перенести на новое место.

Характеристики Митлайдеровской теплицы

В отличие от уже существующих на рынке аналогов, теплица Митлайдера имеет не смыкающуюся в области конька (балки) скаты крыши. В своих разработках американский инженер реализовал смелый во всех отношениях проект.

В традиционной 2-скатной модели оба ската фиксируются только на одном брусе. Новатор же решил отойти от данной традиции. В его разработке оба ската закрепляются на как минимум двух брусьях, каждый из которых фиксируется на различной высоте.

Помимо этого, Митлайдеровская схема имеет ряд других особенностей:

• Стропила ската закрепляются на самой высокой балке;
• К верху обращена широкая сторона одного из скатов;
• Южные стропила всех фиксируются на коньке, находящимся на 40-45 см своего собрата;
• В результате формируется проем, равный 40-45 см, который обеспечивает более быстрый монтаж системы вентиляции;
• Рекомендуется не проводить оснащение всей длины упомянутого проема материалом, который невозможно при необходимости быстро снять;
• В качестве такого материала можно взять пленка, глухое стекло или поликарбонат, который покроет крышу.

Оптимизация затрат, связанных с обработкой рассады и эксплуатацией теплицы в целом – главная заслуга заокеанского разработчика. Применив инновационный для своего времени подход, господин Митлайдер смог на долгие годы завоевать рынок.

Заключение

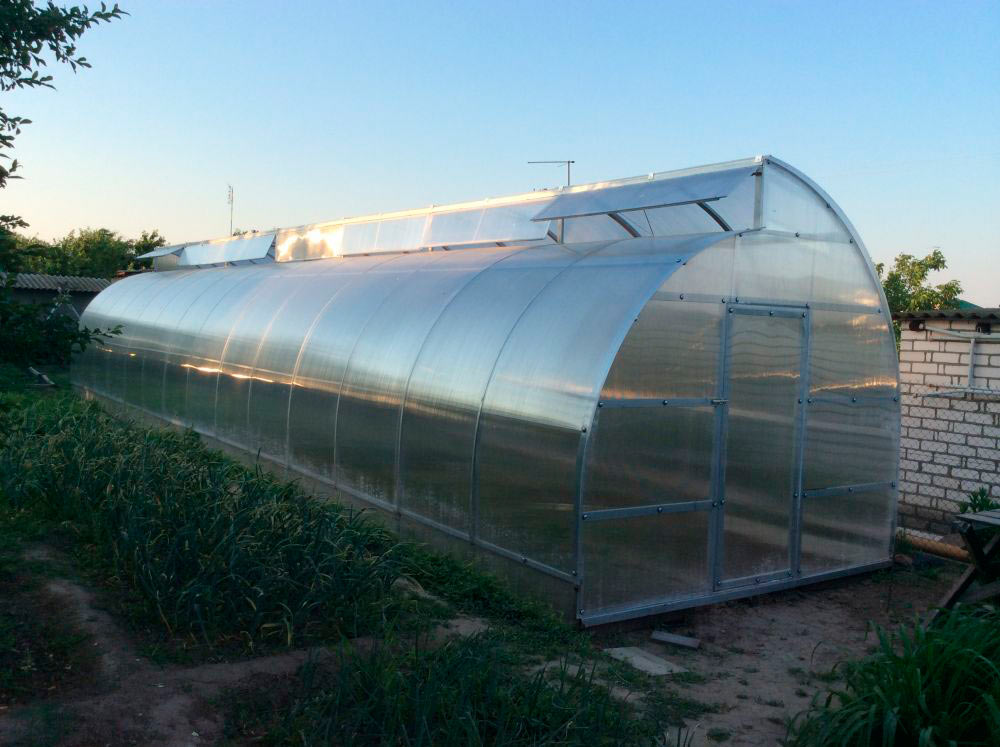

В традиционном парнике всегда присутствуют проблемы с движением воздуха. Под потолком собирается теплый воздух, что очень вредно для многих тепличных культур. В случае вентиляции с форточками и дверцами полностью устранить проблему сложно, а если теплица превышает 6 метров – невозможно. В Миттлайдеровских парниках эта проблема решилась. Теплый воздух поднимается вверх, смешивается с холодным воздухом. Проветривание происходит равномерно. Влажность и температура одинаковы во всем парнике. Никаких дополнительных вентиляционных отверстий (ручных или автоматических) не требуется, как и применение вентиляторов.

Сложность возведения таких сооружений формируется применяемыми материалами и типом постройки. Для возведения можно использовать брус или профильную трубу. Каркас покрывается поликарбонатными листами или пленкой. Внимательно подбирайте место для установки парника. Для этого понадобится ровный, хорошо освещаемый участок, причем сооружение направляется с запада на восток. Чтобы не допустить ошибок, рекомендуется заранее подготовить проект.
