Ворота для гаража распашные

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
3. Такие ворота несложно сделать самому.
4. Для установки не требуется много пространства.
5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

• надежные;
• не занимают свободного пространства;
• поддаются теплоизоляции;
• автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

• Не подходят для частой эксплуатации.
• Уменьшают высоту проема в среднем от 20 до 30 см.
• Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

• Откатные ворота обладают повышенной взломостойкостью.
• Во время работы не занимают свободного места.
• Могут быть автоматизированы.
• Открытие не зависит от наличия снега на участке.

Минусы:

• Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
• При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

• автоматизированная система управления;
• аккуратный внешний вид;
• шумоизоляция;
• теплоизоляция;
• экономия свободного пространства;
• длительный срок службы;
• стандартные размеры проема.

Из минусов:

• высокая цена материалов, установки;
• плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

• Производятся из легких материалов.
• Компактны в сложенном виде.
• При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

• дерево;
• легкий металл (алюминий);
• сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

• Ее удобно открывать, закрывать.
• Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
• Обойдутся недорого.

Недостатки:

• Быстрый износ комплектующих.
• Низкая устойчивость к взлому.

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Створки под гаражные ворота

Первым делом, следует определится с материалом створок. В зависимости от того, каким он будет, изготавливается более или менее прочный каркас под створки.

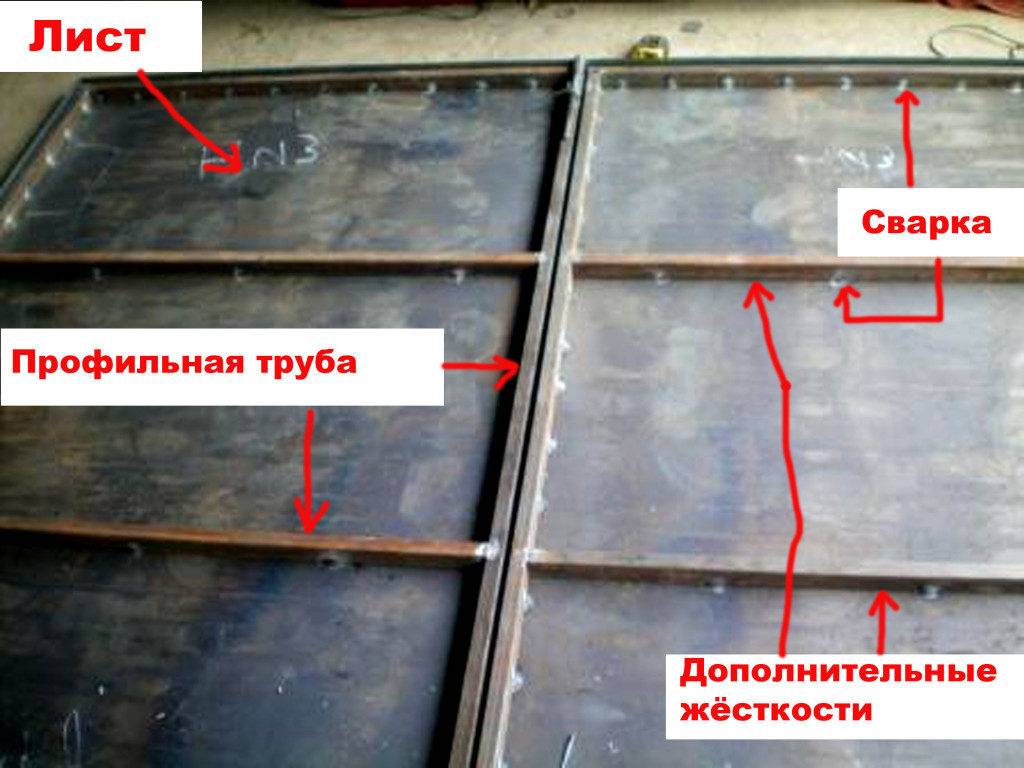

Чтобы изготовить каркас под створки ворот гаража, чаще всего пользуются профильной трубой 20 на 40, у которой толщина стенки не меньше 2 мм. Она удобна в работе, эстетична и обладает достаточной прочностью.

Для свободного открытия створок, следует позаботиться о зазоре (примерно 5 мм). Следовательно, производим замер внутренних размеров каркаса, и отнимаем 10 мм. А от боковин отнимаем еще 80 мм.

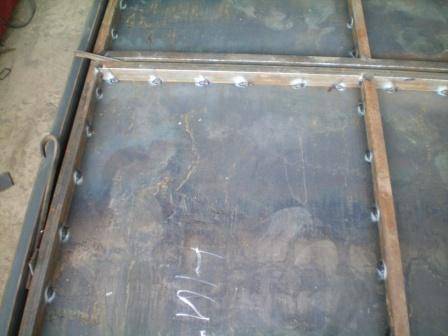

После сварки рамки каркаса створок (в процессе следим за размерами) и примерки ее на воротную раму, следует приступать к перекладинам. Замер размеров производиться при помощи простого приложения трубы на каркас створок.

При обшивке створок профнастилом или вагонкой, можно приступать к навариванию петель, и монтажу, так как обшивка будет производиться поверх готовой конструкции.

Если ворота обшиваются при помощи металлического листа, то именно этим и следует заняться на данном этапе работ. Чтобы это осуществить, следует произвести замер металлического листа, приложить его к рамке створок, выровнять и «прихватить» его при помощи сварки по центру. После этого, следует прихватывать точечно по направлению к краям, с интервалом 20-30 см. Таким образом, можно избежать деформации и изгиба листа при нагреве.

Вопрос-ответ

Как установить распашные ворота своими руками?

Нужно определить, как будут крепиться створки: на металлическом каркасе, зафиксированном поверх кирпичной стены гаража, или на закладных деталях столбов, которые являются частью стен. Крепятся они на петлях, которые привариваются к металлическим элементам

Важно проверять положение ворот с помощью вспомогательного инструмента (строительного уровня, отвеса).

Как сделать гаражные ворота своими руками из профтрубы распашные?

Основная задача – правильно выбрать профильные трубы. Они должны быть прямоугольного сечения. Размер определяется с учетом оказываемой на каркас нагрузки. Для средних по весу распашных ворот достаточно труб 40х20 мм. Для более надежных конструкций используют массивный профиль – 60х40 мм. Толщина металла тоже важна – от 4 мм и больше. Действует то же правило: чем тяжелее створки, тем больше должно быть значение этого параметра.

Как сделать ворота распашные металлические с калиткой для дачи своими руками?

Когда устанавливаются гаражные распашные ворота, калитка может быть только встроенной, рядом со створками расположить ее невозможно, как в случае с воротным ограждением такого типа при въезде на участок. Калитка фиксируется в дополнительном проеме, укрепленном рамой по периметру. Она крепится на петлях, которые привариваются к каркасу

Важно проверять размеры калитки, ее форму, чтобы избежать перекосов.

Дороже сделать самостоятельно или купить заводского производства калитку и ворота?

Стоимость зависит от вида материалов, размеров изделия, способа установки. При самостоятельном изготовлении можно по своему усмотрению менять конструкцию, что повлияет и на стоимость. Также есть возможность применять любые материалы, даже подручные. Это позволяет уменьшить цену распашных ворот. К тому же отсутствует уценка магазина, а в стоимость не входят монтажные работы. Значит, можно подытожить – самостоятельно изготовленные ворота чаще всего дешевле заводских. Исключение составляют случаи, когда планируется сделать более дорогие ворота, один материал обшивки которых стоит небольшое «состояние». В этом случае выгоднее купить готовые.

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Что представляют собой металлические распашные ворота?

Наиболее простыми в создании своими руками являются распашные гаражные ворота. Они могут быть подъемными, ведь в таком случае практически ни чем не будет отличаться процесс оборудования и монтажа.

Более сложным из вариантов по праву можно назвать откатную разновидность. В этом случае готовую конструкцию лучше приобретать в магазине в разобранном виде, а потом самостоятельно на участке собирать.

Сделать это будет несложно, ведь прилагается инструкция и схема

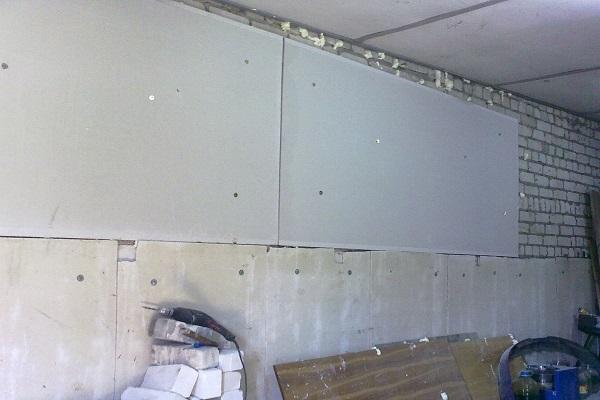

Проводя внутренние работы по отделке гаража, важно учитывать разновидность ворот, которые у вас стоят

Схема распашных гаражных ворот

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Как устроены ворота и их эксплуатация

Обычно гаражные ворота изготавливаются из металла по типовым чертежам, достаточно редко применяется что то новое. Самым важным элементом в конструкции ворот является его защита от проникновения посторонних лиц.

Не многие задумываются о том, какую массу будут иметь ворота металлические гаражные с калиткой, проблемы возникают при монтаже створок и калитки.

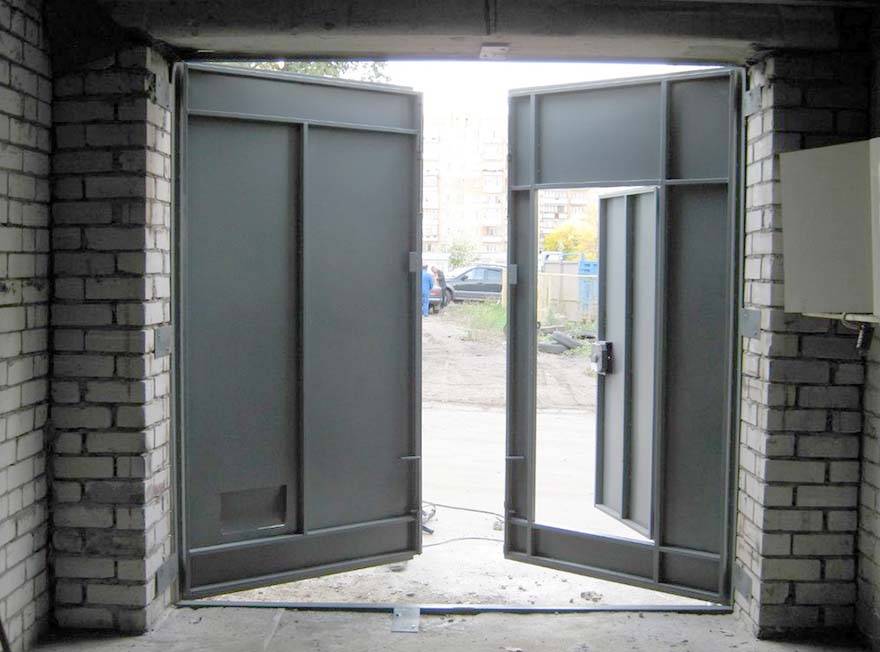

Металлические гаражные ворота с калиткой состоят из:

• Коробки, изготовленной из швеллера, имеющей достаточно большой вес.
• Каркаса ворот, выполненного из равнополочного прокатного уголка.
• Обшивки каркаса ворот. Для этого используется листовая сталь, толщиной не менее трех миллиметров.

Суммируя массу всех узлов конструкции, вес ворот получается достаточно большой, чтобы их можно было легко открыть или закрыть. Ворота распашные с калиткой для гаража имеют две створки, которые располагаются на шарнирах и могут свободно на них вращаться.

На шарниры можно установить подшипники, цена их приемлемая, использование таких элементов еще больше облегчит вращение створок на осях шарниров.

Монтаж ворот

Когда вы соберете полностью гаражные распашные металлические ворота, можно начинать их устанавливать. Перед тем как сделать это своими руками, каждый элемент конструкции рекомендуется покрыть специальной грунтовкой, которая способна уберечь поверхность от поступления влаги и образования коррозии.

Когда покрытие высохнет, можно начинать монтаж. В зависимости от того, насколько качественно и правильно вы установите гаражные ворота, будет зависеть дальнейшая эксплуатация.

Внутренняя и наружная часть рамы крепится к откосам в области проема гаража. Делается это при помощи штырей из металла, которые имеют длину от 150 до 180 мм. Их концы потребуется приварить, а сварные швы отшлифовать и закрасить.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

• экструдированный пенополистирол;
• минеральная вата;
• стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Виды распашных ворот

Для гаража подойдут разные варианты конструкций. Выбор можно делать среди моделей:

• распашные одностворчатые: подойдет для неширокого проема, предусмотрены для легкового малогабаритного авто, т. к. движение одинарной створки значительной ширины без привода будет затруднено – велика вероятность перекоса, если петли выбраны неправильно, вскоре их придется менять, т. к. ежедневное воздействие значительных нагрузок приведет к поломке, вопрос решается правильным выбором фурнитуры и установкой узла автоматики;

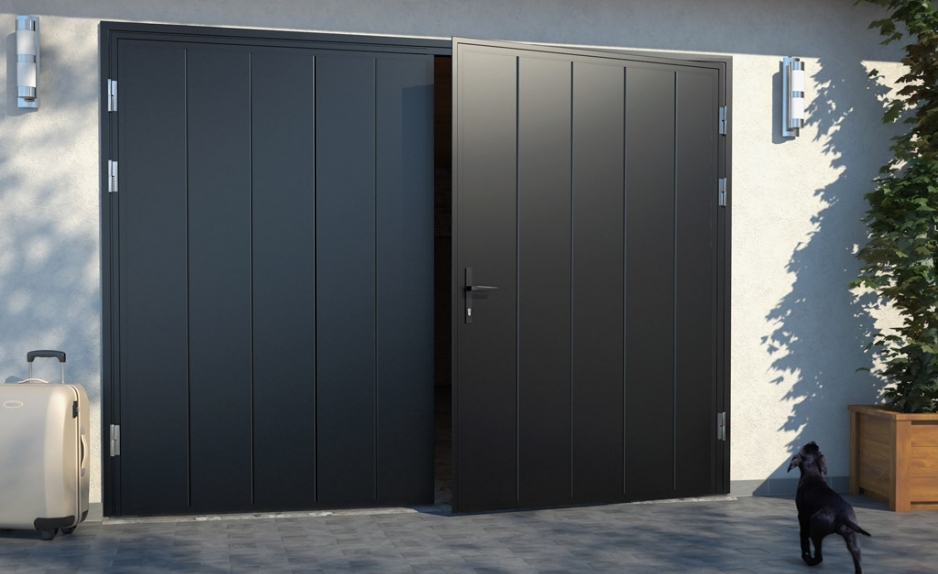

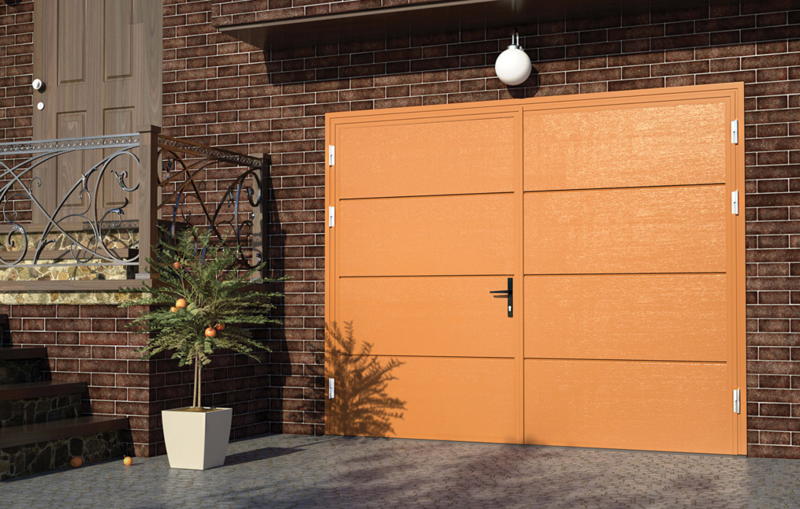

• двустворчатые: представляют собой стандартный вариант, причем нагрузка на петли распределяется равномерно, т. к. створки две, они равной ширины, меньше, чем в случае с одностворчатыми воротами, что облегчает управление из-за более низкой парусности, но проблема открывания остается – нужно предусмотреть рядом с гаражом достаточно места для движения створок;

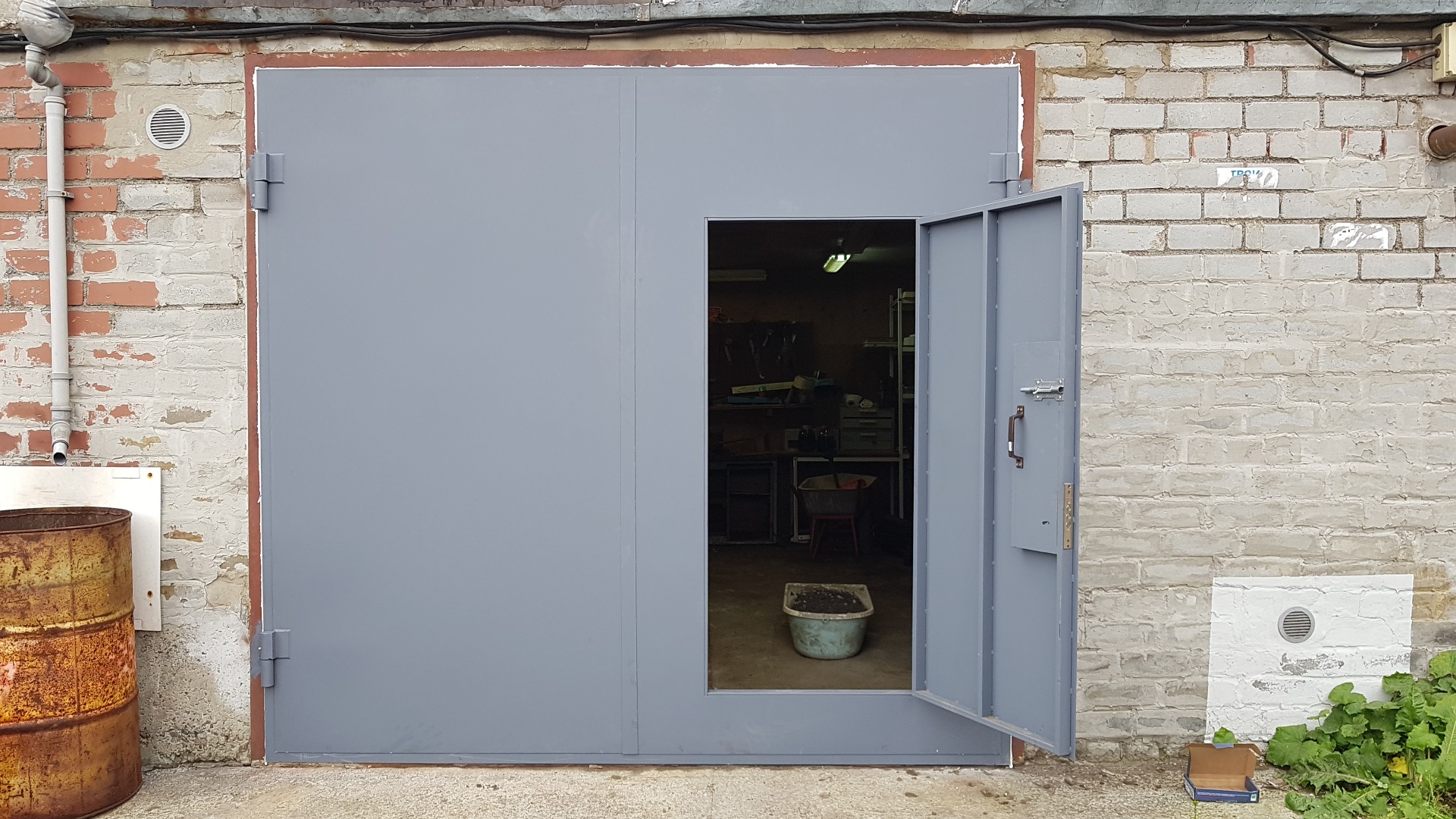

• ворота со встроенной калиткой: если приходится часто пользоваться гаражным проемом для перемещения по территории участка или обеспечить возможность выхода, не открывая массивных ворот, можно предусмотреть в одной из створок калитку, она полностью встроенная, сложность в необходимости создания укрепления – рамки по периметру, также будут ограничения по высоте, а снизу предусматривается порожек.

Варианты установи калитки на створке ворот

Несмотря на простоту конструкции, существует несколько вариантов размещения калитки на створке ворот.

Перед тем как в гаражных воротах сделать калитку следует выбрать, где ее разместить:

• В центре, при этом запирание выполняется в зоне стыковки створок. Такой вариант наиболее традиционный.
• Размещение калитки посередине створки. В этом случае меньше всего уменьшается жесткость конструкции, а запирать ее даже проще.
• Самый редкий вариант — размещение в районе петель створки.

Помимо размещения калитки отличаются по направлению открывания:

• Наружу.
• Внутрь.

Как сделать калитку в гаражных воротах при их полной сборке, хорошо показывает видео.

Как сделать калитку в готовых воротах

Изготовить калитку в уже готовых воротах своими руками, вряд ли получится, для этого понадобится брать помощника — одному человеку просто не реально работать с такой тяжелой и громоздкой конструкцией.

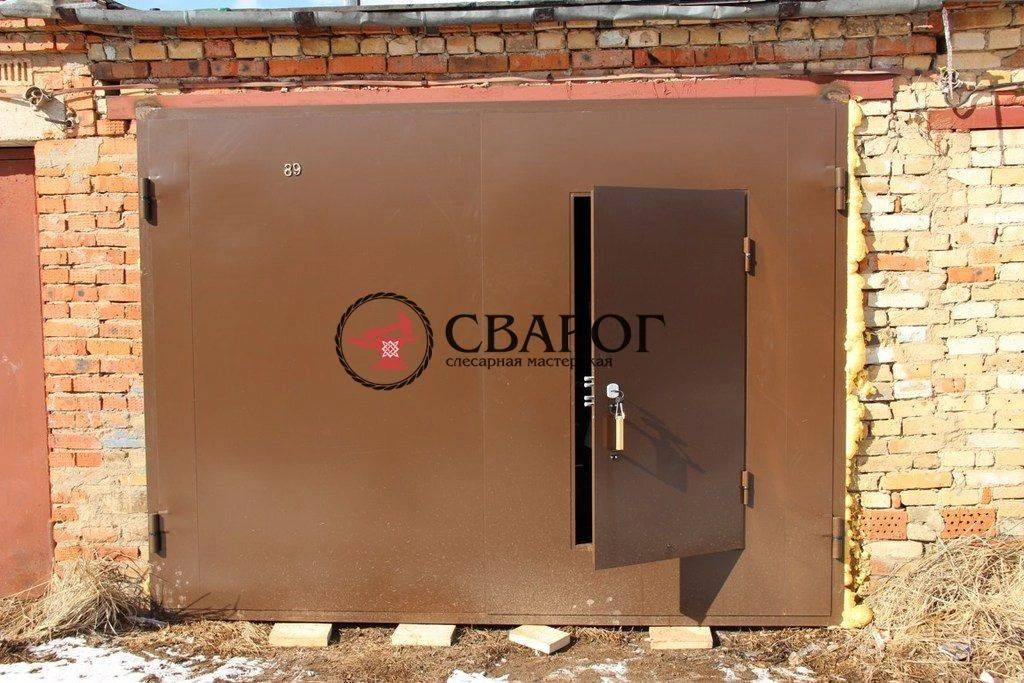

Ворота распашные для гаража с калиткой

В этом случае придется полностью переделать одну створку, усилив ее дополнительными элементами и вырезав в ней дверь.

Для работы потребуется:

• Сварочный аппарат с электродами и сварочной маской.
• Болгарка больших размеров.
• Отрезные круги.
• Металлический уголок или квадратная труба, что зависит от материала, использованного на обрешетке ворот.
• Рулетка.
• Угольник.
• Мел для разметки металла.
• Навесные петли для калитки.
• Зубило.
• Молоток.

Имея такой набор инструментов, можно начинать изготовление гаражных ворот с калиткой.

Как демонтировать обшивку и собрать каркас

Инструкция по монтажу калитки в уже готовой створке предлагает перед началом вырезки проема снять с каркаса секции ворот существующую обшивку.

Обычно:

• Металлический лист крепится к уголку сваркой.
• Обшивка прихватывается в нескольких местах.

Для снятия обшивки необходимо болгаркой подрезать прихватки, а при необходимости сбить швы зубилом и молотком.

После демонтажа обшивки следует:

• Отставить ее в сторону.
• Подготовить коробку для устройства калитки.

После вырезки проема:

• Собирается по периметру коробка из металлического уголка, к ней будет крепиться новая дверь. Для прилегания двери к коробке уголок следует устанавливать с выпуском.
• Выполняется сборка каркаса двери с учетом существующего размера. При этом каркас дверного проема заходит внутрь коробки на створке.

Как установить обшивку и приварить петли

После окончания работ по изготовлению каркаса, можно устанавливать на него обшивку.

Но, для устройства калитки, перед этим следует:

• В листе металла, если он сплошной, вырезать проем.
• При наборной обшивке, состоящей из нескольких листов, придется комбинировать установку.

Далее, по технологии устройства калитки:

Монтируется обшивка на каркас секции с помощью прихваток сваркой по периметру, как показано на фото. Таким же образом облицовывается и каркас двери.

Установка обшивки на калитке

• После окончания монтажа обшивки крепятся петли на калитку и привариваются к створке ворот. В этом случае дверную конструкцию можно установить в готовый проем, и все на месте тщательно отмерять и приварить петли.
• Половина ворот навешивается на место.
• Устанавливается запорное устройство.

Дополнительное устройство калитки в дверной створке гаража – его визитная карточка, которая придает сооружению не только ряд практических функций, но и создает ему уникальный, неповторимый вид.
