Ошибки при подготовке основания
Не специалисты при подготовке основания допускают ряд ошибок:
- самая частая — когда стяжка укладывается в форме улитка, такой вариант приводит к плохому прогреву, так как идёт холодная обратка;
- подбирается не подходящий утеплитель — не соответствующей толщины;
- не правильно рассчитывается укладочный шаг — это может привести к эффекту «зебры»;
- · делается не надлежащая толщина бетонного слоя — она должна быть минимум 7 см.
Если вы запланировали сделать в доме или квартире тёплый пол, то к выбору вида основания нужно подходить ответственно. От того, как правильно вы подготовите основание, и будите соблюдать технологию заливки раствора, зависит эффективность работы отопительной системы.
Методы укладки контуров
При обустройстве контуров водяного пола традиционно применяются три схемы укладки: спираль, змейка и двойная змейка. Выбор определяется конструктивными особенностями квартиры и удобством монтажа системы трубопроводов.
Спираль (улитка)
При укладке теплого пола стыки труб должны находиться в зоне досягаемости для ремонта
Этот способ монтажа – самый распространенный и наиболее эффективный с точки зрения расхода электроэнергии. При его реализации укладка труб ведется по периметру комнаты, начиная от стен и по направлению к центру (с уменьшением радиуса). Затем трассу прокладывают в обратную сторону. Основное преимущество этой схемы состоит в равномерности прогрева комнаты за счет устранения тепловых «провалов».
Можно выбирать произвольный шаг укладки труб, начиная с самого малого в 10 мм. Схема улитка позволяет обустроить систему обогрева в помещениях любой формы и площади. С ее помощью удается сделать одну большую петлю, охватывающую комнату или несколько меньших витков, обходящих крупную мебель, например.
Змейка и двойная змейка
При укладке змейкой рассчитывают расстояние между трубами
Метод укладки змейкой заключается в расположении отдельных ниток пола крупными петлями. Он подходит для помещений, которые нужно разбить на функциональные зоны со своим температурным режимом. Трасса прокладки первой петли ведется по периметру комнаты, после чего одинарная змейка запускается изнутри. По этой причине в одной ее половине циркулирует хорошо прогретый теплоноситель, а в другой – немного остывший, что в среднем обеспечивает требуемую равномерность нагрева. При использовании схемы двойная змейка подающие носитель и отводящие контуры располагаются рядом один с другим по всей комнате.
Варианты и порядок монтажа
Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.
Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:
- циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
- фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
- расширительный бачок – устройство для сброса избыточного давления;
- группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.
При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.
Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.
Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию. Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола
Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.
Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.
От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.
Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

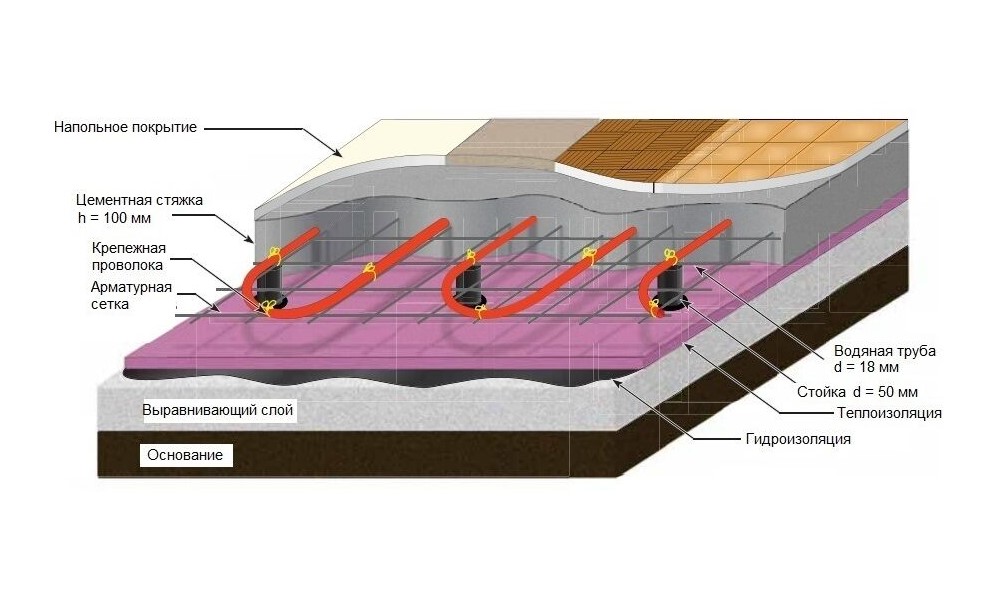

Порядок монтажа теплого водяного пола со стяжкой:
- Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
- Постелить гидроизолирующую пленку.
- Положить утеплитель.
- Стыки пола со стеной проложить демпферной лентой.
- Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
- Уложить армирующую сетку.
- Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
- Закачать в систему воду, оттестировать на предмет протечек в течение суток.
- Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
- Просушить стяжку и уложить финишное покрытие.
А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.
Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.
Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.
Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.
При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.
В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.
Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.
Последним этапом кладут гидроизолирующее покрытие и чистовой пол.
Укладка труб
Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.
Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.
В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.
Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.
Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.
Укладка тёплого пола
После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.
Водяной теплый пол
При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.
Основные этапы процесса укладки тёплого пола в стяжку следующие:
- Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.
Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.
Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.
Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.
Электрический теплый пол
В электрическом полу элементом обогрева выступает кабель.
Этапы установки кабельного тёплого пола в стяжку:
- Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.
Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.
Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.
Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.
Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.
Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.
Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.
Укладка тёплого пола
После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.
Водяной теплый пол
При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.
Основные этапы процесса укладки тёплого пола в стяжку следующие:
- Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.
Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.
Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.
Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.
Электрический теплый пол
В электрическом полу элементом обогрева выступает кабель.
Этапы установки кабельного тёплого пола в стяжку:
- Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.
Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.
Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.
Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.
Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.
Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.
Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.
Опрессовка полов
Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.
Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.
Заливка стяжки
Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.
Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.
Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.
Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.
В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.
Материалы для укладки теплого пола без стяжки
Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.
Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.
Труба настильного типа для теплого пола

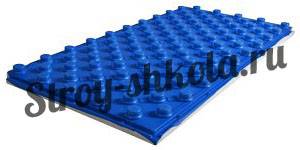

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.
Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.
Образец деревянного модуля для укладки труб
Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.
Частые ошибки при монтаже
Иногда после укладки без стяжки наблюдается неправильное функционирование системы обогрева половых покрытий. К снижению эффективности могут привести ошибки, которые были допущены при укладке оборудования:
- Не качественная теплоизоляция. Чтобы избежать тепловых потерь рекомендуется в качестве утеплителя использовать вспененные полимеры. Они обладают достаточно высокими теплоизоляционными свойствами. Утеплитель должен полностью покрывать основание пола. При этом не допускается наличие зазоров между отдельными частями материала.
- Неверное проведение расчетов. Перед началом монтажных работ обязательно составляется схем укладки трубопровода. Определяется возможное давление на деревянное перекрытие всей конструкции. Выполняются расчеты требуемой мощности отопительного оборудования.
- Не точная установка датчика температуры. Прибор должен быть расположен недалеко от греющего контура. При этом слишком прятать его не рекомендуется, чтобы не возникло сложности при его замене в случае поломки.
После укладке системы обогрева пола без стяжки необходимо сохранять схему монтажа трубопровода. Это позволит избежать аварийных ситуаций, если возникнет необходимость просверлить в полу отверстие.
Монтажные работы не должны проводиться в спешке. Весь процесс установки оборудования должен быть продуманным. При выполнении укладки своими руками рекомендуется предварительно проконсультироваться у специалистов. Равномерный и качественный обогрев помещения может обеспечить только правильно установленный теплый пол.
Поэтапное проведение монтажа теплого пола без стяжки с сетчатыми матами
Применение теплого пола без стяжки значительно сокращает время на монтаж и проектирование кабеля. Хотя затруднения у пользователей возникают по поводу прокладки труб и штробления стен при монтаже независимой линии электропроводки. Итак, выполняемые операции:
Проверяем комплектацию, в которую обязательно должен ходить терморегулятор с термодатчиком. Штробим гнездо на стене после разметки для штампа и подрозетника. Размечаем разметку для штроба на полу в длину 600 ÷ 800 мм от угла и сечением 20 × 20 мм. Для чего нарезаем болгаркой щели. Если стены – бетонные, то выбираем перфоратором. Сверлим горизонтальную и вертикальную штробы, чтобы смыкались в одной точке. Вычищаем полученную штробу от мусора, грунтуем. Укладываем гофро-трубку с термодатчиком. Размещаем трубку в горизонтальной трубе, фиксируем, устанавливаем заглушки. Укладываем вертикальную штробу с радиусом поворота до 15 мм во избежание заломов. Итак, чтобы штроба доходила до места монтажа терморегулятора. Заклеиваем горизонтальную штробу плиточным клея и вплоть до уровня пола. Раскладываем маты согласно ранее составленной схеме так, чтобы нигде не пересекались и оставалось расстояние в 50 мм между соседними параллельными полосами. Укладываем первую полосу так, чтобы термодатчик по ширине и длине оказался в центре петли кабеля. Если необходимо, то видоизменяем направление укладки, не задевая сам кабель. Аккуратно разрезаем стекловолоконную сетку. Придаем мату нужное направление. Продолжаем укладывать дальше. Если основа у сетки – самоклеющаяся, то достаточно ее разгладить и прижать к грунтованному полу для временной фиксации
При монтаже обычного мата важно точечно фиксировать сетку и кабель пистолетом, заполненным силиконовым термоклеем. Если кабель плотно прикреплен эластичной лентой, то дополнительно к каждому концу и началу можно подсоединить фиксаторы
Они должны поставляться в комплекте к сетке. Фиксируем сам мат к эластичным полосам на зацепах и растягиваем в заданном направлении. Производим контрольные замеры уложенной теплой системы обогрева. Делает пробный запуск. Отключаем вновь, переходим к укладке керамической плитки.
Сетчатые маты хороши тем, что без труда растягиваются в виде трапеции, по диагонали. При укладке на сложных участках поверхности достаточно изменить шаг петель кабеля. С целью соблюдения схемы укладки кабеля маты можно разрезать. Однако, нельзя укладывать под древесину, паркет, половую доску. Древесина при нагреве быстро иссохнет и покроется трещинами
Перед монтажом матов стоит обращать внимание на мощность существующей или прокладываемой электропроводки. Возможно, лучше сначала посоветоваться с грамотным специалистом
Какую стяжку заливать?
На сегодняшний день полусухая стяжка является одной из наиболее востребованных. Но у нее есть не только преимущества, но и недостатки, например, плохая теплопроводность. Из-за этого теплый пол прогревается на порядок дольше.
В качестве альтернативы рекомендую рассмотреть мокрую стяжку. С ней система будет прогреваться и остывать быстрее.
Также обратите внимание на пластификаторы. Это специальные присадки
Они добавляются в бетонный раствор в процессе замешивания. Их преимущества:
- Увеличивают эластичность и прочность стяжки, которая в итоге меньше растрескивается при застывании и меньше подвергается тепловому расширению при нагреве.
- Придают стяжке водоотталкивающие свойства, предупреждают её разрушение.
- Улучшают сцепление основания с элементами теплого пола.
- Делают систему менее инерционной за счет повышения теплопроводности бетона.
Пластификаторы безопасны для здоровья, можете не переживать. Эффект от них ощутим. Регулировать температуру в квартире становится проще.
С каким шагом укладывать теплый пол?
Здесь всё просто и понятно. Если вы самостоятельно занимаетесь ремонтом, без проекта, без расчетов, используете трубу, диаметром 16 миллиметров, то у окна или зон, граничащих с улицей, раскатывайте её с шагом 10 сантиметров, а ближе к центру с шагом 15 сантиметров. Этого достаточно для того, чтобы в зимнее время года чувствовать себя комфортно в своем доме.
Надеюсь, контент был для вас полезен. Не забывайте ставить лайки и комментировать данную публикацию. Это поможет в том, что данный материал увидели как можно больше тех, кто ищет подобную информацию. Так же задавайте своими вопросы и пишите, чем еще можно дополнить данный материал!
