Сборка комбинированной вентиляции в гараже с вентилятором на вытяжке
Вентилирование отапливаемого гаражного помещения можете организовать приточным вентилятором, установив его на улице. Подачу воздушного потока организуйте через приток, проходящий под печкой. От установленного на верхней части стены вентилятора опустите кондиционную трубу, соединив тройником с приточной гильзой.
Недостаток схемы в сложности исполнения. Понадобится утеплять уличный канал, создавать крепежную и защитную конструкцию от влаги для вентилятора. Чтобы упростить задачу, пойдите по другому пути:

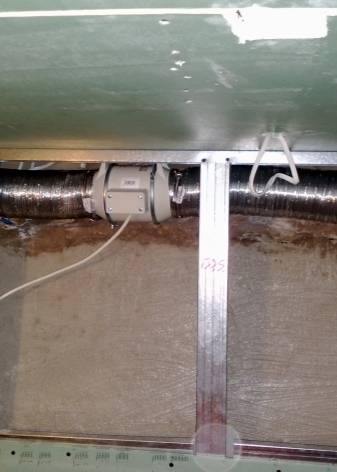

- Вытяжной вентилятор установите внутри помещения. Подберите по размеру модель, которая поместится в фасонном ПВХ переходнике для сборки канализации. Корпус вентилятора надежно закрепите внутри широкой части гильзы. Выведите провода для подключения к электричеству. Проверьте, чтобы включенное устройство подавало поток воздуха в сторону вытяжки.
- Для вытяжного канала возьмите канализационную ПВХ трубу длиной 3 м, диаметром 110 мм. Электродрелью просверлите вытяжные отверстия. Перфорацию делайте в шахматном порядке с отступом 10 см. По всей длине трубы просверлите с одного бока 2 ряда отверстий.
- Тупиковый конец вытяжного канала закройте заглушкой.

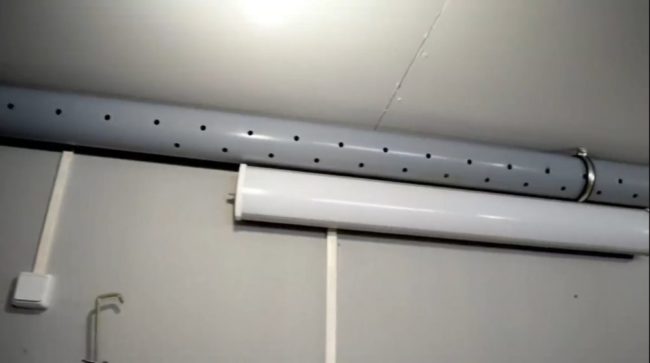

- Перфорированный воздуховод хомутами закрепите к потолку. Канал расположите отверстиями вниз над столом или другим местом, где требуется максимальное отведение грязного воздуха.
- Установите на стену выключатель для управления работой вытяжного вентилятора.
- К свободному концу трубы, где нет заглушки, через фасонный поворот подсоедините заранее подготовленную ПВХ гильзу с вентиляторов внутри.
- Фасонными переходниками подсоедините воздуховод с вентилятором к вытяжной трубе, выходящей через крышу гаража на улицу.
- Забор свежего воздуха обустройте через щели дверного проема. Зимой их можно уплотнить для утепления. На интенсивность забора воздуха уплотнители не повлияют. Мелкие щели все равно останутся.
- Включите вентилятор, протестируйте тягу пламенем зажигалки. Огонь должен втягиваться внутрь канала через перфорацию.
Принудительная вытяжка стабильно отводит грязный воздух, но на улице зимой внутри стояка может замерзнуть конденсат. Для защиты от наледи утеплите трубу на крыше гаража.
Хорошая вентиляция в гараже своими руками!
Подготовка чертежей
Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.
Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.
Рассчитать объем вентиляционной системы гаража довольно просто.
Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг
Где:
L – потребление в час, м3/ч;
n – норматив смен объемов воздуха в гараже;
Vг – полный объем воздуха в боксе, м3.
Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.
Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:
Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.
Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.
Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.
В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.
Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.
Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.
Расчет диаметров вентиляционных отверстий выполняется следующим образом.
- При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
- При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.
Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.
Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.
Плюсы и минусы разных типов вентилирования
При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.
1. Канал необходим для удаления влаги, запаха и ядовитых соединений.
2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.
3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:
- положительная сторона – это дешевизна вытяжки и относительная простота установки;
- недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.
Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.
4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.
Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.
В каких случаях можно обойтись одной трубой и определение диаметра
В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.
- В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
- Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
- По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
- Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.
Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.
- Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
- Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
- вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.
Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.
Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами
Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.
- Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
- Чем меньше изгибов и поворотов, тем лучше будет проветривание.
- Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
| Вид | Установка | Нюансы |
| Вытяжная | Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор. | 1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран. |
| Приточная | Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов. |
Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.
Как сделать дешевую, но хорошую вентиляцию
Без нормального проветривания образуется сырость, которая постоянно скапливается на потолке, стенах и плинтусах. От нее гниет ткань, трухнет дерево и ржавеет металл. Из-за сырости вырастает плесень, от которой зеленеют стены и потолок. И если будете работать во влажном помещении с плесенью, то на «ремонт» поедете уже Вы – к врачу-микологу.
В холодное время года (осень-весна) на потолке скапливается конденсат. В потолке ржавеют металлические конструкции и шурупы, а конденсат вместе со ржавчиной падает на машину. Ржавчина въедается в краску и от нее остаются пятна. Чтобы не оседал конденсат, нужно хорошее проветривание.
Пример организации естественной вентиляции
Самая простая схема состоит из двух(!) вентиляционных каналов. Один монтируется в стену снизу, чтобы от земли заходил холодный воздух, а второй – вверху противоположной стены, для выхода теплого воздуха. Двигатель автомобиля нагревает гараж и внутри увеличивается температура. Со временем она становится выше, чем снаружи, и холодный воздух из улицы заходит в теплое помещение. Затем он нагревается и выходит через верхний канал.
Для более эффективного проветривания каналы делают по диагонали – друг напротив друга. Нижний должен быть на 20-30 см выше земли, чтобы в дождливую погоду во внутрь не затекала вода, а зимой не засыпал снег. Верхний монтируется возле самого потолка. С наружной стороны вентиляционные отверстия обязательно закрывают вентиляционными решетками.
Чтобы воздух циркулировал быстрее, необходимо создать разницу давления.
Высота гаража часто не позволяет это сделать, поэтому снаружи от верхнего канала выводится вытяжная труба с конусообразным или пирамидальным колпаком от дождя.
Такая вентиляция – самый простой и дешевый способ избавится от влаги, но естественное проветривание не всегда эффективное. Например, летом в жаркую погоду, когда на улице теплее чем внутри, гараж будет плохо проветриваться.
От высокой температуры бензин испаряется и пары быстро наполняют воздух внутри, что увеличивает опасность возгорания, да и в принципе, дышать ими опасно. Помещение с горючими материалами должно хорошо проветриваться, а естественная вентиляция не справится с этой задачей.
Незаменимость принудительной вентиляции при наличии легковоспламеняемых жидкостей
Здесь, помимо вентиляционных отверстий, понадобится вентилятор. Так Вы сможете проветрить помещение даже в жаркую погоду. Вентилятор принудительно выталкивает менее прогретый воздух наружу, а за счет разницы давления во внутрь заходит теплый воздух с улицы.
Монтаж и расположение воздуховодов, как и у естественной вентиляции. Единственное, здесь уже можно обойтись без вытяжной трубы, так как воздух выкачивает вентилятор и нет смысла делать большую вертикальную дистанцию между каналами.
Так помещение быстрее и лучше проветривается. Это полезно, если например, в холодную погоду Вы заводите автомобиль для прогрева, не выгоняя его на улицу. Внутри сразу скапливается выхлопной газ – опасный для здоровья человека. В отличие от принудительной, естественная вентиляция не выведет быстро газы. А вентилятор за 5-10 минут полностью проветрит помещение.
Самый дешевый вентилятор будет стоить около 15$. Производительность – от 80 м3/час, чего вполне хватит для небольшого гаража. При этом такой вентилятор еще и очень экономный – его мощность составляет всего 12-15Вт. Даже если он будет работать все время (хотя такой необходимости нет), за месяц «сожрет» всего 10 кВт электричества. Внутри всегда будет сухо и свежо.
Принудительная вентиляция
Схема принудительной вентиляции погреба и гаража
Принудительно свежий воздух можно подать в помещение при помощи двух методов:
- приточная вентиляция – требует установки фильтров, обычного вентилятора средней мощности и, по необходимости, калорифера для нагрева, поступающего с улицы воздуха;
- вытяжная вентиляция – на вытяжку устанавливают канальный или обычный вытяжной вентилятор.

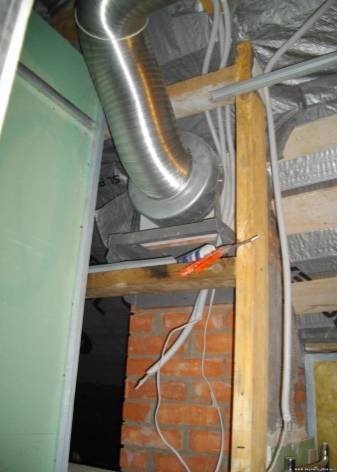

Схема установки канального вентилятора
Какой вентилятор выгодней по стоимости и долговечности:
круглый или квадратный канальный вентилятор на вытяжку устанавливается в трубу вентиляционной системы. Работает тихо, если правильно сбалансировать вентилятор при монтаже, то проработает он долго. Преимущество канальных вентиляторов – в корпусе установлен электродвигатель, такая коробка легко врезается в любую трубу; осевой вентилятор – монтируется в стену. Стоимость осевого вентилятора, в зависимости от мощности и возможности регулировки скорости вращения – от 3 до 9 тысяч рублей
Приобретая осевой вентилятор, обращайте внимание на диапазон температур эксплуатации оборудования
Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах. Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции.
Как сделать вентиляцию в гараже своими руками
Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.
Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.
Естественную систему
Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.
В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

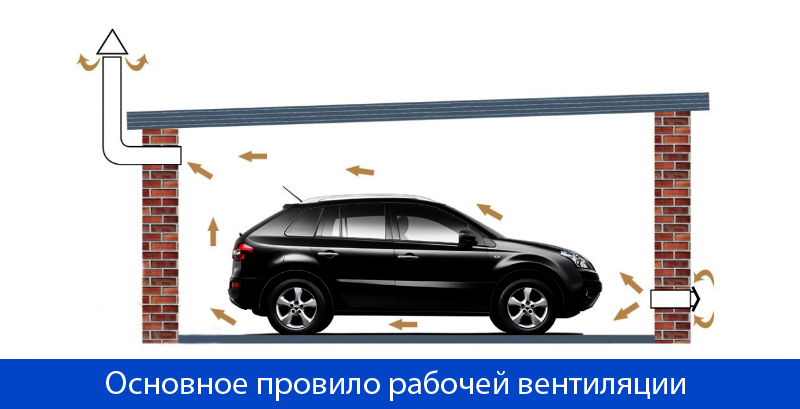

- Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
- Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.
Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.
Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.
Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.
Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя
Для этого обязательно устанавливается механический отвод отработанных воздушных масс.
Механическую вытяжку
К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.
Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.
На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.
Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.
Особенности построения вентиляционных систем
Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.
Вариант #1 — естественная вентиляция
Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.
Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль
Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.
Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.
Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.
Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем
По этой причине вытяжную трубу устанавливают как можно выше
Эта выталкивающая сила определяет силу тяги и эффективность всей системы
По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.
Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие
Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:
- для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
- диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
- необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
- для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.
К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.
Вариант #2 — принудительная вентиляция погреба
Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

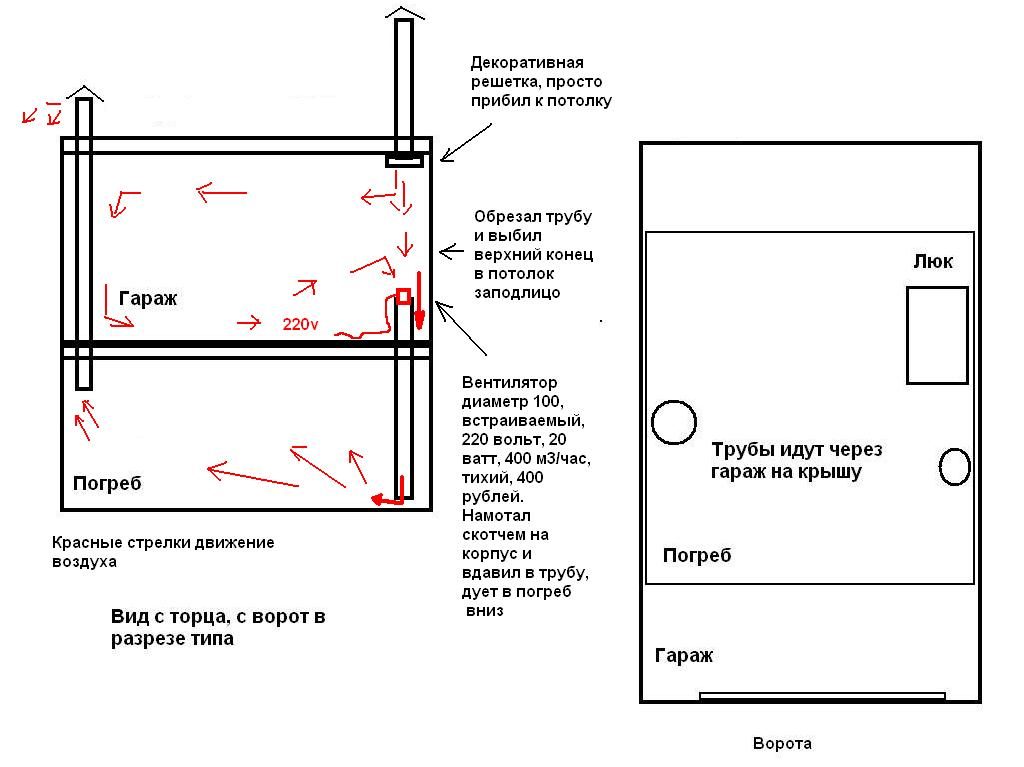

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.
В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения
Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.
