5 ошибок при подключении У З О в однофазную сеть
Чем угрожают ошибки при подключении и эксплуатации устройства защиты? Это невыполнение своих задач, отсутствие реакции на повреждения в сети и периодические ложные отключения её участков.
Ошибками при включении устройства в энергосеть будут:
- Соединение выходного провода «ноль» с проводом заземления.
- «Фаза» и «ноль» обязательно подключаются через клеммы изделия, вывод «нуля» помимо УЗО приведёт к периодическим срабатываниям защиты.
- Нельзя включать в сеть перемычки между группами контактов «ноль» разных потребителей с отдельными защитными устройствами.
- Подключение проводов к непредназначенным для них клеммам, «фаза» – L, «ноль» – N.
- После отключения участка электросети необходимо устранить неисправность повлёкшую отключение, а не включать УЗО снова.
Список не полный, тут указаны только основные ошибки, допускаемые при подключении устройства в сеть и его эксплуатации. Более подробно ошибки подключения описаны в видео.
УЗО ошибки при подключении
Не забывайте тестировать устройства при их установке, в дальнейшем, при замурованных в стены проводах, распаечных и распределительных коробках работа будет затруднена.
УЗО-Де
В этой аббревиатуре литера «Е» обозначает не емкость, а электронику. Такое устройство выполняется встроенным или в розетку, или в электроустановку. Токовую разность здесь улавливает чувствительный датчик (магнитодиод или, например, датчик Холла), а микропроцессор улавливает его сигнал, и тиристор размыкает цепь.
УЗО-Де обладает следующими достоинствами:
- компактностью;
- высокой чувствительностью;
- помехоустойчивостью;
- способностью реакции на ток смещения, независимо от заявления;
- быстродействием в один полупериод 50 Гц (т.е. 20 мс).
Недостатками же такого устройства являются:
- высокая стоимость;
- собственное энергопотребление, пусть и ничтожное;
- склонность к отказам за счет перебоев в работе электроники.

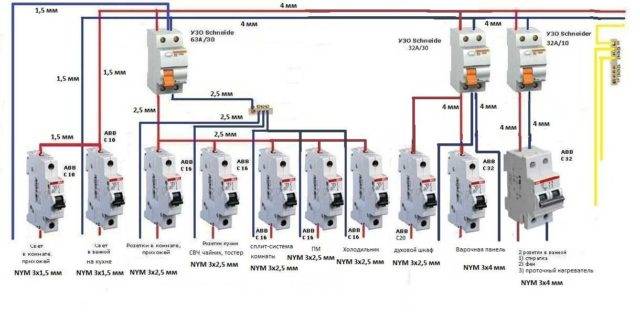

Сколько нужно УЗО в квартиру?
На сегодняшний день самым распространённым вариантом защиты от утечек токов на землю является установка и подключение одного (общего) УЗО на всю электропроводку. Действительно, бюджетность ремонта имеет, далеко не последнее значение, тем более что при правильном выборе технических параметров устройства, последнее, вполне способно обеспечить достаточный уровень защиты.
В некоторых случаях – когда электропроводка представляет собой одну электрическую группу, подключение более одного УЗО, просто не требуется. Установка нескольких устройств защитного отключения бывает оправдано при наличии электропроводки, «разбитой» на несколько электрических групп и имеет, конечно, свои определённые преимущества и недостатки. Как написано вначале, одного устройства на квартиру (частный дом), бывает вполне достаточно. Говоря о безопасности, установкой нескольких защитных устройств можно реализовать более точную защиту от утечек токов, индивидуально подобрав для конкретных электроприборов устройства защиты с оптимальными рабочими параметрами. Так, установка отдельного, более чувствительного УЗО с номиналом по току утечки, обычно, составляющим 10 mA, скажем, для стиральной машинки, будет оправдана в случае, если вводное (общее) устройство защиты имеет дифференциальный ток отключения 100-300 mA. Вводное исправное УЗО на 30 mA, в случае неисправности изоляции бытового электроприбора и возникновения токов утечки, способно сработать достаточно оперативно, обеспечив должный уровень электробезопасности. Другое дело – удобство эксплуатации электропроводки с несколькими устройствами защиты, это, несомненно, очевидное преимущество. Так, при нарушении изоляции какого-либо бытового электроприбора, сработает УЗО, установленное, именно для его защиты, обесточив опасный участок, а не всё жильё целиком. Главный недостаток использования нескольких устройств защиты – конечно, более высокая стоимость реализации такого варианта защиты. В случае его выбора обязательно стоит учесть наличие свободного места для их установки в распределительном щите. Кроме того, не нужно забывать, что УЗО является защитой от токов утечки на землю, а не от токовых перегрузок и коротких замыканий. Поэтому, в защищаемую цепь после него обязательно должен быть включен автоматический выключатель нужного номинала, защищающий не только цепь, но и само устройство защитного отключения при возникновении в этой цепи сверхтоков – т. е. место в щите должно быть предусмотрено и для размещения этих автоматов. В случае дефицита свободного места в щите – когда количество УЗО и автоматических выключателей для защиты запланированных электрических групп слишком велико, рекомендуется использовать дифференциальные автоматические выключатели, совмещающие в себе функционал УЗО и автоматов – защиту от КЗ, длительных токовых перегрузок и утечек токов на землю. Какие цепи следует защищать, используя отдельные устройства защитного отключения? Это, прежде всего, электрические группы, питающие розетки влажных помещений: ванных комнат, кухонных помещений, балконов и т. д. Розетки жилых комнат имеет смысл группировать по несколько штук, например одно УЗО на комнату (2-5 розеток). Нужно ли защищать осветительные цепи от токов утечки? Многие считают это совершенно излишним, мотивируя тем, что в быту пользователи, практически не имеют контакта с осветительными приборами, управляя светом, используя выключатели или переключатели. С этим трудно поспорить, действительно наш контакт с осветительными приборами ограничен, однако, всё-же имеет место быть; периодически приходится заменять сгоревшие лампочки или вытирать с них пыль. К тому же, производителями всевозможных люстр и светильников (в том числе, с корпусами, полностью выполненными из нетокопроводящих материалов) предусмотрено подключение заземляющего проводника. Для защиты осветительных цепей целесообразна установка одного УЗО, с исключающим ложные срабатывания номиналом по току утечки 30 mA. Обработан
Выбор УЗО по параметрам
После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.
Противопожарное УЗО выбирают по номиналу вводного автомата
Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.
Номинальный ток
Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.
Таблица подбора номинала автомата защиты и УЗО
В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.
Величина тока отключения
При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.
Для всех остальных УЗО этот параметр выбирается по простым правилам:
- Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
- УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.
Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.
Таблица подбора номинального тока отключения для УЗО
Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.
Тип отслеживаемого тока утечки и селективность
Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.
- АС — отслеживается переменный ток (синусоидальная форма);
- А — переменный + пульсирующий (импульсы);
- В — постоянный, импульсный, сглаженный переменный, переменный;
- Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.
Выбор типа отслеживаемого тока утечки
УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.
УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.
2 способа подключения стиральной машины без заземления с помощью У З О
В первом случае используется дифференциальный автомат, использование в этом случае самого автоматического выключателя не обязательно. Дифференциальный автомат совмещает его функции и защиту. Но в тоже время стоимость такого оборудования чуть больше чем УЗО.
Дифференциальный автомат
Вторым вариантом будет установка защиты и автоматического выключателя, в этом случае электрооборудование займёт больше места, будет более громоздким, но стоимость такой схемы гораздо ниже.
Подключение УЗО без заземления для стиральной машины
На примере показано подключение УЗО без заземления для стиральной машины. Легенда на схеме наглядно показывает, как его подключить.
УЗО в схеме с двумя проводами
Выполняя свое основное назначение узо имеет и другие важные преимущества. Устройство защищает от повреждения оборудование, которое изготовлено в соответствии с TN-S. Именно этот фактор обуславливает рост популярности подобных устройств. Все чаще они устанавливаются в схемах с двумя проводами, в которых проводников типа PE может и не быть.
Что происходит в этом случае:
- Корпус техники имеет изоляцию, он никак не контактирует с землей
- В условиях деформации, фаза и ее потенциал регистрируются на корпусе, однако с него не уходит
- При контакте с техникой, человек подвергается смертельной опасности — удару током.
Как выбрать УЗО
Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.
Какой тип УЗО лучше для квартиры электромеханическое или электронное
УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.
| Сравнительная таблица характеристик электромеханического и электронного УЗО | ||
|---|---|---|
| Характеристика | Электромеханическое УЗО | Электронное УЗО |
| Цена | низкая | высокая |
| Конструкция | сложная | простая |
| Надежность | высокая | низкая |
| Погрешность тока срабатывания | высокая | низкая |
| Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого | сохраняется | не работает |
| Устойчивость к скачкам повышенного напряжения в сети | высокая | низкая |
| Габаритные размеры | большие | многократно меньше |
Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.
Основные технические характеристики УЗО
Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».
Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.
| Таблица основных технических характеристик УЗО | |||
|---|---|---|---|
| Характеристика | Обозначение | Величина | Примечание |
| Рабочее напряжение | В | 220, 380 | Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В |
| Количество фаз | 1, 3 | Указывается в паспорте | |
| Ток утечки срабатывания, IΔn | мА | 5 | В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов |
| 10 | Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле | ||
| 30 | Универсальное, подходит для всех случаях применения в доме или квартире | ||
| 100, 300 | Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности | ||
| Максимальный ток нагрузки, In | А | 6-125 | Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО |
| Максимальный ток коммутации, Im | А | 500 | Должен быть в 10 раз больше максимального тока нагрузки |
| Ток короткого замыкания, Inc | кА | 3-10 | Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке |
| Время отключения | мс | <30 | Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку |
| Периодичность проверки | месяц | 1 | Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор |
| Рабочая температура | °С | минус 25 — +40 | Рабочая температура, при которой допускается эксплуатация УЗО |
| Конструктивное исполнение | Электромеханические | Надежнее, дешевле, но больше по размерам электронных УЗО | |
| Электронные | Современные УЗО, дорогие, малогабаритные | ||
| Тип по форме тока срабатывания | АС | Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком | |
| А | Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком | ||
| В | Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком | ||
| Способ установки | Предназначено для крепления на DIN-рейке в щитке | Предназначено для установки в электрических щитках квартир и домов | |
| Вмонтировано в розетку | Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки | ||
| В виде переходника, подключаемого к розетке | |||
| Устанавливаемое на удлинитель | |||
| Устанавливаемое на сетевом шнуре электроприбора |
Противопожарное УЗО: до или после счетчика.
Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.
Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321
УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.
УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.
С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича
ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока
ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.
Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.
спасибо за ответ, но счетчик то в квартире
вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после
Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.
В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.
УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?
ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.
Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.
Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА
«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.
Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?
Разновидности
Классифицируют все устройства по нескольким параметрам:
- по форме токовой утечки;
- по способу действия;
- по временной выдержке;
- по конструктивному исполнению.
Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.
По форме токовой утечки
Все устройства в зависимости от токовой утечки классифицируются на три типа:
На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:
«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.
Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.
По принципу действия
По принципу действия УЗО подразделяются на электронные и электромеханические.
Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.
Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.
Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:
- в подъездном распределительном щитке повредилась нулевая жила;
- внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.
При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.
Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.
По временной выдержке
Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».
УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.
Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».
Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.
Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).
Про основные характеристики УЗО на видео:
По конструктивному исполнению
Конструктивно УЗО различаются в зависимости от количества полюсов:
- в сетях однофазного напряжения применяют двухполюсные модели;
- в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.
По другим параметрам
Есть ещё несколько параметров, по которым классифицируются УЗО:
- По установке (стационарные и переносные).
- По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
- По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
- По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).
Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.
Как функционирует защитный прибор без «земли»?
Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?
Вариант разводки, широко распространённый по отношению к проектам недвижимости старого образца. Внедрение в старую инфраструктуру приборов защитного отключения приходится выполнять в условиях отсутствия земляной шины
К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание установленного УЗО не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.
Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.
Схема электрической разводки без наличия «земли», где защитное устройство подключается без дополнительной земляной шины, всё-таки остаётся в какой-то степени опасной для пользователя. В таких ситуациях следует тщательно настраивать УЗО на порог срабатывания
На этом примере легко вывести заключение на тот счёт, что подключать УЗО и автоматов в квартирном щитке или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.
Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к электроснабжению частного жилья.
УЗО-Де
В этой аббревиатуре литера «Е» обозначает не емкость, а электронику. Такое устройство выполняется встроенным или в розетку, или в электроустановку. Токовую разность здесь улавливает чувствительный датчик (магнитодиод или, например, датчик Холла), а микропроцессор улавливает его сигнал, и тиристор размыкает цепь.
УЗО-Де обладает следующими достоинствами:
- компактностью;
- высокой чувствительностью;
- помехоустойчивостью;
- способностью реакции на ток смещения, независимо от заявления;
- быстродействием в один полупериод 50 Гц (т.е. 20 мс).
Недостатками же такого устройства являются:
- высокая стоимость;
- собственное энергопотребление, пусть и ничтожное;
- склонность к отказам за счет перебоев в работе электроники.
УЗО-Е (емкостные)
Емкостные УЗО (или УЗО-Е) — это первая попытка создать бытовые УЗО. Они обладают высокой чувствительностью в считанные доли мкА. Выпускаются и по сей день, в том числе мгновенно срабатывающими и равнодушными к заземлению. Однако такие устройства имеют один, зато принципиальный недостаток: поток электронов утечки в них — это следствие возникновения электромагнитного поля, а не его причина. И значит будет наблюдаться высокая чувствительность к любым помехам, вплоть до заискрившего на улице трамвая. Именно поэтому УЗО-Е используются сегодня крайне редко и лишь для защиты специального оборудования и/или для индикации прикосновения.

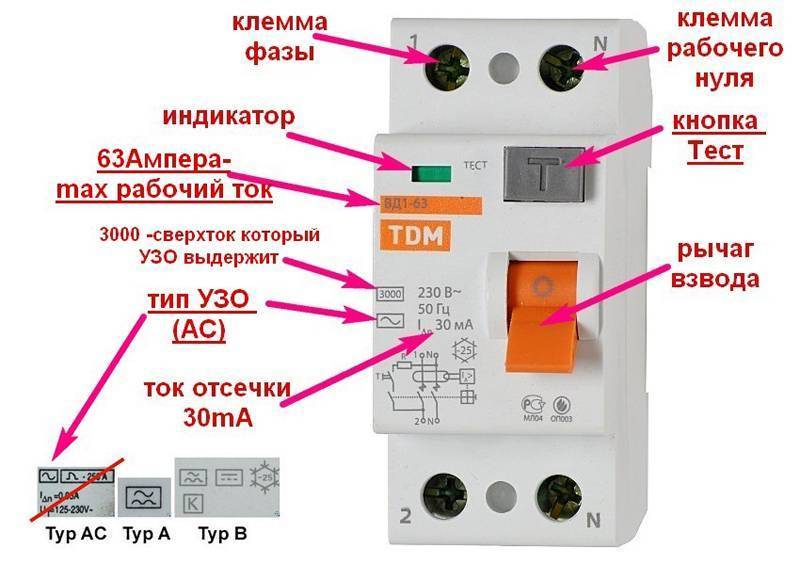

Маркировка
Маркировка наносится на корпус УЗО. В ней указываются:
- тип;
- напряжение электросети в вольтах;
- допустимый ток нагрузки в амперах;
- дифференциальный ток в миллиамперах;
- допустимая эксплуатационная температура.
Маркировка прибора
На корпус должна быть нанесена также электрическая схема подключения УЗО и автомата. Также указываются типы УЗО, которые маркируются следующими буквами АС, А, В. Буквы указывают, для каких видов напряжений рассчитаны эти устройства.
Если в маркировке указаны буквы «АС», то это значит, что УЗО рассчитано для переменного тока. В маркировке этот тип обозначается волнистой линией. Устройства типа «А» предназначенное для работы в сети пульсирующего постоянного тока и переменного тока. В маркировке обозначается волнистой и выпуклой линиями. УЗО типа «В» применяется для работы в электрических сетях всех видов токов. Обозначается сплошной и прерывистой линиями.
«АС», «А» и «B» типы
