Узо: что это такое, устройство, принцип работы, выбор и подключение

Случаи срабатывания

Защитное устройство электроснабжения обеспечивает безопасность для человека и необходимо в следующих случаях:

При замыкании фазы на корпус электроприбора. Происходит замыкание по причине нагревания провода под воздействием тока. Подвержены замыканию водяные электронагреватели, стиральные машины, электрические плиты, всевозможные тепловые обогреватели и тому подобные приборы.
При нарушении монтажа электропроводки. Ошибкой является замуровывание в стену проводов с имеющимися скрутками (соединениями). Когда стена намокает, то происходит утечка с фазы и возникает риск контакта человека с током.
При нарушении токораспределения в электрическом щитке. Неправильный монтаж схемы может привести к потере эффективности работы устройства, что приведет к отключению устройства.
При иных случаях, когда причину невозможно определить обычным осмотром электросоединений и состояния бытовых приборов. Такая ситуация может возникнуть при использовании газовой плиты с поджогом или стиральной машины у которой заливной шланг подключен к крану без изолирующего переходника. В результате имеет место утечка тока, и устройство защиты срабатывает.

Таким образом, установку необходимо доверять профессиональным мастерам, которые знают устройство УЗО: что это такое и какие существуют требования и нюансы монтажа.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.

Что нужно защищать?

Если речь идет о ВД (УЗО), то нужно понять, что защищаем мы в первую очередь человека. Защищаем от прямого прикосновения к частям оборудования и электропроводки, на которых имеется опасный потенциал. Потенциал там может быть штатно, для обеспечения нормальной работы (как на фазной клемме розетки), а может появиться в результате аварии (например, 220 В может появиться на корпусе стиральной машины из-за плохой изоляции ТЭНа).

УЗО является дополнительной защитой от прямого прикосновения. Основная защита от прямого прикосновения – это, прежде всего, изоляция и автоматический выключатель. С изоляцией всё понятно, а автомат должен сработать, если фаза попала на землю.

Защита работает на принципе сравнения разницы (дифференциала) токов по фазе и нулю. Ток может “утекать” по разным причинам – плохая изоляция, КЗ, прикосновение – но во всех случаях, если ток утечки достаточный, УЗО обесточит свою линию.

Кстати, утечка может быть не только с фазы на землю. Она может быть и с нулевого провода, и на другую фазу. В любом случае, если ток найдёт “лазейку”, и начнет утекать из замкнутой цепи, и при достижении определенной величины тока утечки УЗО выключится.

Назначение и принцип действия УЗО

В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.

Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.

Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.

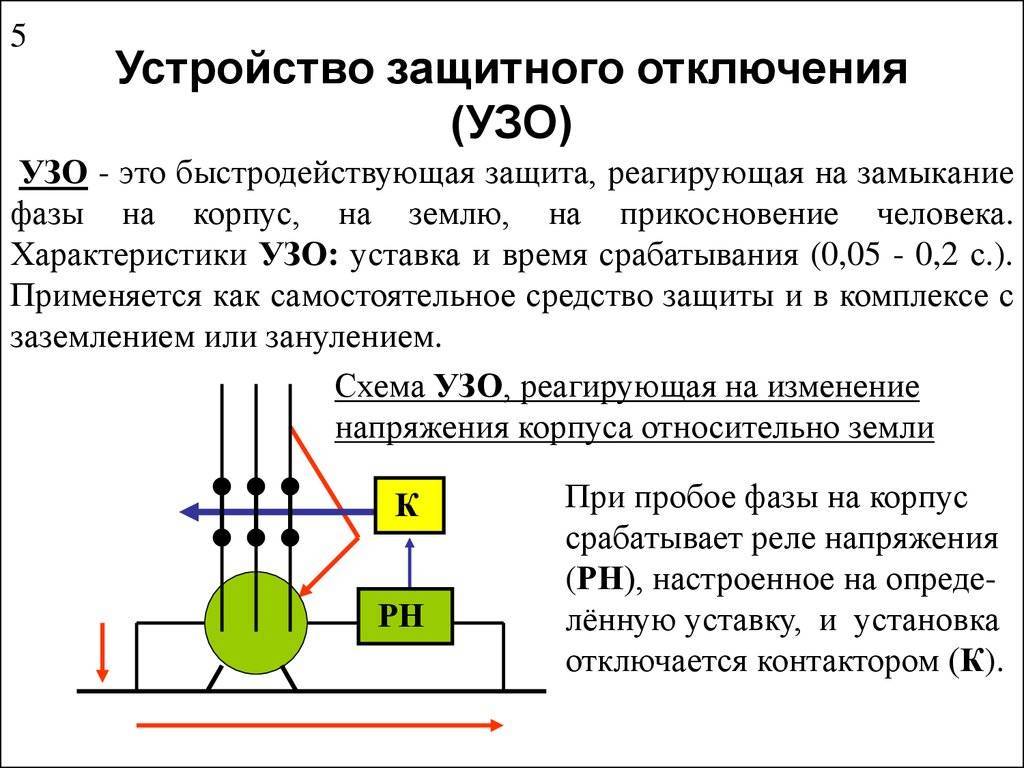

Схема, показывающая работу прибора в случае, если происходит пробой фазы. Сначала срабатывает реле напряжения (РН), затем контактор (К)

Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.

При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды.

Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.

Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.

Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.

УЗО (слева) не нужно путать с дифавтоматом (справа), который объединяет функции автоматического выключателя и защитного устройства отключения, то есть может срабатывать как от перегрузки, так и от тока утечки

АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.

Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.

Это интересно: Автоматические выключатели характеристики — разбираемся тщательно

Установка УЗО и автоматов в щитке

УДТ и автоматические выключатели устанавливают в электрический щит. При этом электрощит должен быть рассчитан на необходимое число модулей. Но лучше приобретать электрощит с запасом, чтобы осталось место для установки дополнительных автоматов или устройств автоматики, например, контакторов, реле времени.

Монтажные работы с автоматами выполняются с использованием стандартного набора инструментов электрика, включающего:

кабелерезы (кусачки);
плоскогубцы, круглогубцы;
набор отверток («+» и «-»), торцовых и рожковых ключей;
нож;
маркер, рулетка;
индикаторную отвертку или мультиметр, двухполюсный индикатор.

Для установки самого щита понадобится перфоратор. Вместо ручных отверток удобно использовать аккумуляторные аналоги с различными наконечниками или шуруповерт. Это значительно ускорит рабочий процесс.

Из материалов понадобятся: гребенка или кабель на перемычки, кембрик и изолента. Возможно, также потребуется дополнительно DIN-рейка, шины (ноль и земля). Если перемычки делать из многожильного кабеля, то нужны будут наконечники и инструмент для обжимки. DIN-рейку по размеру режут болгаркой или ножовкой по металлу. Могут понадобиться и сверла.

Основные рабочие характеристики УЗО

Чтобы устройство сработало в нужный момент, необходимо его правильно выбрать согласно рабочим характеристикам и подключить.

Основным параметром является значение номинального тока. Это максимальный ток, который выдерживает данное устройство при длительном эксплуатационном сроке, оставаясь в рабочем состоянии и сохраняя защитные характеристики. Вы найдёте эту цифру на лицевой панели устройства, она должна соответствовать одному из показаний в стандартном ряду – 6, 10, 16, 25, 32, 40, 63, 80, 100 А. Этот параметр УЗО зависит от нагрузки защищаемой линии и сечения проводников.

Схема подключения УЗО предусматривает совместную установку этого устройства с автоматическими выключателями.

Это важно помнить, потому что УЗО защищает лишь от токовых утечек, а автомат среагирует на отключение цепи в режиме короткого замыкания и перегруза. На видео показано, можно ли подключать УЗО, если в квартире нет заземления:. На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

По номинальному току УЗО надо выбирать на порядок выше, чем установленный с ним в паре автомат.

Следующий важный параметр – номинальный отключающий дифференциальный ток. Это и есть необходимое значение токовой утечки для отключения УЗО. У дифференциальных токов также существует стандартный ряд, величины в нём нормируются в миллиамперах – 6, 10, 30, 100, 300, 500 мА. Но на УЗО эту цифру обозначают в амперах – соответственно, 0,006, 0,01, 0,03, 0,1, 0,3, 0,5 А. Этот параметр вы тоже найдёте на корпусе устройства.

Чтобы защищать людей на УЗО надо выставлять уставку по току утечки 30 мА, потому что величины, которые выше, приведут к поражению, электротравме и даже летальному исходу. Так как наиболее опасной считается среда во влажных помещениях, то на защищающих их УЗО выбирают уставку 10 мА.

Надеемся, что поняв основное назначение УЗО и принцип его работы, вы не станете пренебрегать этим важным элементом защиты, и сделаете свою жизнь безопасной.

Типы УЗО

Промышленность выпускает электромеханические и электронные УЗО. В основе обеих конструкций лежит дифференциальный трансформатор, но во втором варианте разбалансированность токов усиливается электронной схемой.

За счет этого электронные УЗО более чувствительны и быстрее отключают оборудование от сети. Но для своей работы они требуют питание, которое в некоторых ситуациях может исчезнуть, и тогда защита не сработает. Электромеханические устройства не нуждаются в напряжении и срабатывают всегда. Поэтому они считаются более надежными, хотя и не такими быстрыми.

Если подключаемое электрооборудование не содержит собственных блоков питания, устройств регулировки и преобразования напряжения, то токи утечки, которые в них могут возникнуть, будут иметь синусоидальный характер (как и питающее напряжение). От таких переменных токов защищают УЗО типа АС.

В более сложных приборах, например, в стиральных машинах с регулировкой скорости или в компьютерах, токи утечки могут носить однополярный импульсный характер. В этом случае необходимо ставить защитные устройства типа А.

Самые ходовые и дешевые — УЗО типа АС. Но в последнее время рекомендуют применять тип А. В медицинских учреждениях со сложной техникой ставят приборы типа В, которые реагируют не только на переменные синусоидальные и импульсные, но и на постоянный ток утечки.

Индексы S и G, присутствующие после указания типа устройства, говорят о том, что отключение сети будет происходить с небольшой задержкой. Такие экземпляры применяют в схемах защиты с последовательным включением нескольких УЗО (например, пожарных и защитных), чтобы они реагировали на возникновение токов утечки с задержкой по времени.

И электромеханические, и электронные УЗО выпускают для однофазных и трехфазных сетей. У первых рабочее напряжение 230 В, у вторых — 400 В. Стандартная степень защиты IP 20, диапазон рабочих температур -25…+40 градусов.

Схема устройства УЗО

Классификация УЗО

Рассмотрим, какие бывают защитные устройства в соответствии с ГОСТами.

По способу действия они делятся на:

УЗО со вспомогательным источником электропитания;
без дополнительного источника;
с автоматическим включением после восстановления поступления питания от источника;
без автоматического включения;
с выключением после обнаружения опасной ситуации отказа источника;
без такого автоматического выключения.

По типу установки:

стационарные УЗО, монтирующиеся на стандартную постоянную электропроводку;
переносные — монтируются на гибкие кабели и удлинители.

По количеству полюсов:

однополюсные двухпроводные УЗО;
устройства с двумя полюсами;
трехпроводные двухполюсные модели;
трехполюсные защитные системы;
четырехпроводные трехполюсные модели;
четырехполюсные УЗО.

Выделяют классификацию по типу защиты от появления сверхтоков на полюсах и перегрузок:

без предохранения от сверхтока и с таковой;
без встроенной системы защиты от перегрузки;
с защитой от коротких замыканий цепи (КЗ).

По возможностям настройки значения ДТ отключения:

регулируемые — с дискретной подстройкой;
нерегулируемые УЗО.

По устойчивости к импульсным напряжениям:

с выключением прибора после появления импульсного тока;
стойкие к возникновению импульсного напряжения.

Еще одна важная характеристика — контроль постоянной компоненты дифференциального тока (ДТ). Существуют несколько разновидностей УЗО:

АС. Они отключаются при возникновении или постепенном увеличении синусоидальных ДТ;
А. Эти модели отключаются от синусоидальных дифференциальных токов и пульсирующих постоянных. Бывают разновидности с выключением от пульсирующих с уровнем до 0.006А и контролированием угла смещения фаз;
B. Аналогично А они размыкают цепь при синусоидальных переменных и постоянных ДТ — включая модуляции потока до 0.006 А. Кроме того, тип B умеет выключаться от постоянных ДТ с выпрямителем.

Рассмотренные типы и признаки классификации определяют выбор УЗО в конкретной ситуации, способ и место установки, и прочие важные детали проектирования электросети. Помимо приведенных выше, имеются и некоторые общие характеристики, приведенные в таблице:

Название характеристики УЗО	Возможные значения по паспорту
Напряжение в сети, В	100–440
Номинальный ток работы, А	6–200
Номинальный ДТ отключения, А	0.006–20
Номинальный неотключающий ДТ прибора, А	0.5
Предельный неотключающий ДТ с искаженной симметрией фаз, А	6

УЗО должно срабатывать быстро. Время устанавливается ГОСТами (в частности, ГОСТ Р 50807-95) и вычисляется для различных моделей, работающих с некоторыми номинальными отключающими токами. Например, для прибора с ДТ отключения 0.03 А время срабатывания должно составить 0.5 секунды. Если пороговое значение превышено вдвое, таймаут выключения — 0.2 секунды, а при превышении в восемь раз УЗО-Д разомкнет цепь за 0.04 с.

Варианты подключения УЗО к однофазной сети с заземлением и без

При монтаже следует придерживаться следующих рекомендаций:

в схеме подключения не применяется заземляющий проводник;
питающие проводники следует присоединять только к верхним клеммам;
нейтральные проводники должны присоединяться только к клеммам, имеющим маркировку N;
ток нагрузки электросети должен соответствовать рабочему току;
после монтажа следует измерить сопротивление изоляции всей электросети и протестировать работу аппарата с помощью кнопки «Тест».

Схема подключения с использованием заземленияВариант подключения однофазного устройства без заземления

Watch this video on YouTube

Где используется противопожарное защитное устройство

Противопожарные УЗО применяются для защиты от возгорания в многоквартирных домах. Жильцы устанавливают защитное устройство в свои распределительные щиты на вводе в квартиру. При этом УЗО по требованиям энергоснабжающей организации устанавливается после прибора учета. За редким исключением используют стандартные противопожарные устройства с током утечки до 100 мА. Для средней квартиры с современной проводкой такой номинал является оптимальным.

Другая сфера применения противопожарного УЗО — это защита для частного дома из древесины. Материал стен здесь принципиален. Дерево в большей степени подвержено горению. Оно обладает меньшим удельным сопротивлением, чем бетон. Поэтому в доме из дерева риск возникновения пожара из-за проблем с проводкой на порядок выше, чем в бетонном здании. Соответственно УЗО для построек из натуральных материалов гораздо актуальнее, чем для кирпичных или бетонных.

УЗО может использоваться и в составе более сложных систем пожаротушения. Например, в сочетании с противопожарным оборудованием таких компаний как AAB Technology.

Виды УЗО

Устройства делятся на несколько категорий, в зависимости от своего прямого назначения:

Защита от удара током — соответствующие модели устанавливаются, как правило, в помещениях с высоким уровнем влажности. В обычных квартирах их можно найти в санузлах. Чаще всего, устройства устанавливаются на несколько цепей, поделенных на группы. На каждую потребительскую группу они не устанавливаются, что обусловлено высокой стоимостью подобной процедуры. Принцип действия УЗО — оперативное срабатывание, в условиях которого легко выяснить причину сбоя и быстро ее установить. Все, что для этого нужно сделать — активизировать выключатели в определенной очередности. В ряде случаев, имеет смысл устанавливать оборудование по отдельности, тем более, что устройство узо позволяет это сделать
Противопожарные устройства — они характеризуются специфической отсечкой. Оборудование не обеспечивает защиту от удара током. Его назначение — защита от возгорания, которое обеспечивается в условиях короткого замыкания. Часто такое происходит по причине перегрузки или деформации проводки. УЗО деактивирует энергообеспечение всего дома, здания, что и предотвращает короткое замыкание. Такие модели устанавливаются в комплексе со счетчиками.

УЗО с кнопкой проверки работоспособности

Маркировка УЗО

Каждый ВДТ (АВДТ) должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных:

Наименование изготовителя или торгового знака (марки);
Обозначение типа, каталожного номера или номера серии;
Номинальное(ые) напряжение(я);
Номинальная частота, если ВДТ разработан для частоты, отличной от 50 и/или 60 Гц
Номинальный ток;
Номинальный отключающий дифференциальный ток;
Уставки отключающего дифференциального тока для ВДТ с несколькими значениями отключающего дифференциального тока;
Номинальная наибольшая включающая и отключающая коммутационная способность;
Степень защиты (только в случае ее отличия от IP20);
Рабочее положение, при необходимости;
Номинальная наибольшая дифференциальная включающая и отключающая способность, если она отличается от номинальной наибольшей включающей и отключающей способности;
Символ для устройств типа S;
Указание, что ВДТ функционально зависит от напряжения сети, если это имеет место;
Обозначение органа управления контрольным устройством — буквой Т;
Схема подключения;
Рабочая характеристика при наличии дифференциальных токов с составляющими постоянного тока.

Маркировка должна быть нанесена либо непосредственно на ВДТ, либо на табличке (ах), прикрепленной(ных) к ВДТ, и должна быть расположена так, чтобы быть видимой после установки ВДТ.

Если габариты устройств не позволяют нанести все указанные выше данные, то по крайней мере маркировка по пунктам 5), 6), 14) должна быть видимой после монтажа. Информация по пунктам 1), 2), 3), 10), 11) и 15) может быть нанесена на боковых или задней поверхностях устройства и быть видимой только до установки. Информация по пункту 15) может быть нанесена на внутреннюю поверхность любой крышки, которую нужно снимать для присоединения питающих проводов.

Информация по остальным пунктам должна быть приведена в эксплуатационной документации и каталогах изготовителя.

Выводы, предназначенные исключительно для соединения цепи рабочего нулевого проводника, должны быть обозначены буквой N. Выводы, предназначенные для нулевого защитного проводника, если он имеется, должны обозначаться символом (по ГОСТ 29322).

Пример маркировки

1 — С 16- перед нами диф. автомат с током отключения 16А.2 — Уставка по дифференциальному току — 100 мА.3 — Аппарат предназначен для сетей 230 В4 — Защита от перенапряжений. При повышении напряжении в сети больше 270 В произойдет отключение.5 — Диф. автомат АС типа, т.е. реагирует лишь на переменную составляющую тока.

С заземлением

Ток утечки в однофазной сети с заземлением возникает в двух случаях:

Повреждение изоляции. В этой ситуации электричество проходит через изоляцию и заземлённый корпус электроприбора. Если повреждения значительные, то происходит короткое замыкание и срабатывание максимальной защиты автоматического выключателя, но в случае незначительного уменьшения сопротивления изоляции ток меньше уставки автомата и аварийного отключения защиты не происходит. При этом сила тока в нулевом проводе уменьшается на величину тока, идущего через защитное заземление, что приводит к срабатыванию дифреле. Таким образом, УЗО отключает прибор с повреждённой изоляцией сразу после появления повреждений, например, при возникновении утечки воды в бойлере или стиральной машине.
Попадание человека под напряжение при проведении ремонтных работ. Тело человека обладает высоким сопротивлением и ток, протекающий через него, составляет всего несколько десятков миллиампер. Это опасно для жизни, но исключает срабатывание автоматического выключателя. Ток утечки, появляющийся в этом случае, может вызвать только отключение УЗО или дифавтомата.

УЗО-Де

В этой аббревиатуре литера «Е» обозначает не емкость, а электронику. Такое устройство выполняется встроенным или в розетку, или в электроустановку. Токовую разность здесь улавливает чувствительный датчик (магнитодиод или, например, датчик Холла), а микропроцессор улавливает его сигнал, и тиристор размыкает цепь.

УЗО-Де обладает следующими достоинствами:

компактностью;
высокой чувствительностью;
помехоустойчивостью;
способностью реакции на ток смещения, независимо от заявления;
быстродействием в один полупериод 50 Гц (т.е. 20 мс).

Недостатками же такого устройства являются:

высокая стоимость;
собственное энергопотребление, пусть и ничтожное;
склонность к отказам за счет перебоев в работе электроники.

Разновидности

Классифицируют все устройства по нескольким параметрам:

по форме токовой утечки;
по способу действия;
по временной выдержке;
по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

в подъездном распределительном щитке повредилась нулевая жила;
внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

в сетях однофазного напряжения применяют двухполюсные модели;
в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

По установке (стационарные и переносные).
По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

УЗО: что это такое, необходимость установки, характеристики
