Изготовление короба из гипсокартона для труб на примере ванной

Отделка короба

Последний этап — финишная отделка короба из гипсокартона. Перед применением облицовочного материала нужно заделать все швы на ГКЛ. Для этого применяют штукатурку и серпянку.

Швы нужно расшить под углом 45 градусов монтажным ножом. Затем наносится небольшой слой гипсовой смеси, хорошо утрамбовывая в швы.

Расшивка швов монтажным ножом

На сырой раствор приклеивается серпянка и накладывается второй слой штукатурки. Оставляется для просыхания.

Наложение слоя штукатурки

Если предполагается отделать короб плиткой, то останется просто загрунтовать конструкцию два раза и приступать к облицовке.

Решили покрасить, приготовьтесь произвести работу по шпаклевке короба в два слоя, при этом стоит установить перфорированный уголок.

Преимущества гипсокартонных перегородок

В основном, дизайнеры и проектировщики, применяют такие конструкции для зонирования, то есть помещение разделяется на несколько зон (отдыха, развлечения, рабочая), которые могут отличаться не только габаритами, но и стилем.

Наиболее часто они находят свое применения в малогабаритных помещениях, где каждый квадратный метр на счету, и именно создание зон позволяет использовать всю площадь рационально, с максимальным функционалом.

Прежде чем согласовать установку перегородки из гипсокартона, следует ознакомиться с особенностями, оценить его плюсы и минусы, а также определить степень необходимости ее в помещении. К числу преимуществ таких конструкций специалисты относят:

• Звукоизоляционные свойства. Благодаря толщине листов, а также техническому пространству, которое может заполняться строительными комплектующими, в помещении удается достичь оптимального звукового барьера.
• Вес всей конструкции в сборе не оказывает существенного влияния на несущие плиты, в сравнении со строительными материалами, которые могут быть использованы для аналогичных целей (кирпич, газо-, пеноблок).
• Ровность поверхности позволяет сэкономить на оштукатуривании, а также производить любые декоративно-отделочные работы (покраска, поклейка обоев, монтаж стеновых панелей, гипсовой плитки, и т.д.).
• Монтаж не требует специальных знаний, и существенных усилий, поэтому может быть выполнен самостоятельно. Стоит также отметить скорость монтирования, и относительную чистоту.
• Технические параметры гипсокартона обеспечивают необходимый уровень устойчивости к огню, влаге, перепаду температурных режимов.
• Проведения демонтажа не занимает много времени, при этом в помещении образуется минимальное количество строительного мусора.
• В техническом пространстве, между гипсокартоном, можно с легкостью спрятать инженерные системы, и  коммуникационные сети.
• Гибкость, позволяет создавать изделия любой формы и размера.
• «Дышащие свойства» — пропускает пар, поглощает влагу, и возвращает ее при повышении температуры, или снижении уровня влажности в помещении.

Несмотря на большое количество положительных качеств, существует также ряд минусов:

• Хрупкость. Материалу не свойственна высокая прочность, в сравнении с естественными строительными материалами (кирпич, камень, древесина). Поэтому при механических воздействиях, или сильных физических нагрузках, на поверхности могут образовываться деформации.
• Низкая устойчивость к влаге. При обильном воздействии жидкости, гипсокартон теряет свою изначальную форму, что влечет за собой деформацию всей перегородки.

Как замаскировать трубы без короба?

Материалы, с помощью которых закрываются коммуникации, должны отвечать следующим требованиям:

Простота монтажа. При маскировке труб своими руками важно, чтобы с задачей справился даже начинающий мастер. Прочность и износостойкость. Если конструкция подвижна, то материал должен выдерживать постоянные механические нагрузки

Прочность и износостойкость. Если конструкция подвижна, то материал должен выдерживать постоянные механические нагрузки.

Устойчивость к влажности. На некоторых трубах скапливается конденсат, а в совмещенных санузлах источником влаги выступает раковина или ванна.

Удобство и эргономичность. В типовых квартирах туалеты не отличаются габаритами, поэтому важна не только эстетическая составляющая, но и экономия пространства. . Трубы – общедомовое имущество

Важно, чтобы в случае протечки или проверки доступ к устройствам оставался открытым, поэтому сооружать глухие конструкции не желательно. Главная опасность замурованных труб в том, что когда они дадут течь, процесс останется незамеченным. А когда аварию заметят соседи снизу, придётся в срочном порядке вскрывать стены. . Трубы – общедомовое имущество

Трубы – общедомовое имущество

Важно, чтобы в случае протечки или проверки доступ к устройствам оставался открытым, поэтому сооружать глухие конструкции не желательно. Главная опасность замурованных труб в том, что когда они дадут течь, процесс останется незамеченным. А когда аварию заметят соседи снизу, придётся в срочном порядке вскрывать стены. . Перед монтажными работами следует привести в порядок все трубы, проверить вентили и счётчики: это обязательное условие позволит прослужить изделиям дольше и избежать дополнительных затрат в случае аварии

Перед монтажными работами следует привести в порядок все трубы, проверить вентили и счётчики: это обязательное условие позволит прослужить изделиям дольше и избежать дополнительных затрат в случае аварии.

С помощью сантехнического шкафа можно не только спрятать трубы в туалете, но и создать дополнительное место для хранения строительных инструментов или чистящих средств. К канализационному стояку останется свободный доступ, а санузел будет выглядеть эстетично.

На фото шкаф в хрущевке, сделанный на заказ из ЛДСП. С его помощью легко скрыть трубы в туалете и сохранить помещению привлекательный внешний вид.

Инструменты и материалы

Шкаф для туалета можно заказать в мебельной компании или сделать своими руками. Для работы понадобятся:

• Строительный уровень.
• Рулетка.
• Шуруповерт, саморезы, дюбели.
• Дрель.
• Лобзик.
• Петли для крепления дверок.
• Заготовки для создания туалетного шкафа: доски, ДСП, ЛДСП или МДФ.
• Деревянные бруски.
• Укрывная пленка, которая защитит пол от повреждений.

Изготовление углового устройства

Изготовить угловой короб из гипсокартона своими руками несложно. В основном угловой вариант монтируется в туалете и ванной в связи с небольшой площадью помещения.

Монтаж начинается с разметки. Для этого на потолке нужно сделать отметки, соответствующие ширине устройства, а на стене – его длине.

Если конструкция вертикальная, то длина и ширина откладывается на стенах. Сделав отметки, нужно прочертить линии с использованием строительного уровня.

Теперь нужно разметить объем конструкции, который отмечается следующим образом: находятся крайние точки крепления углового элемента, затем от линий, отмечающих габариты конструкции, опускаются перпендикуляры на торцевые части конструкции.

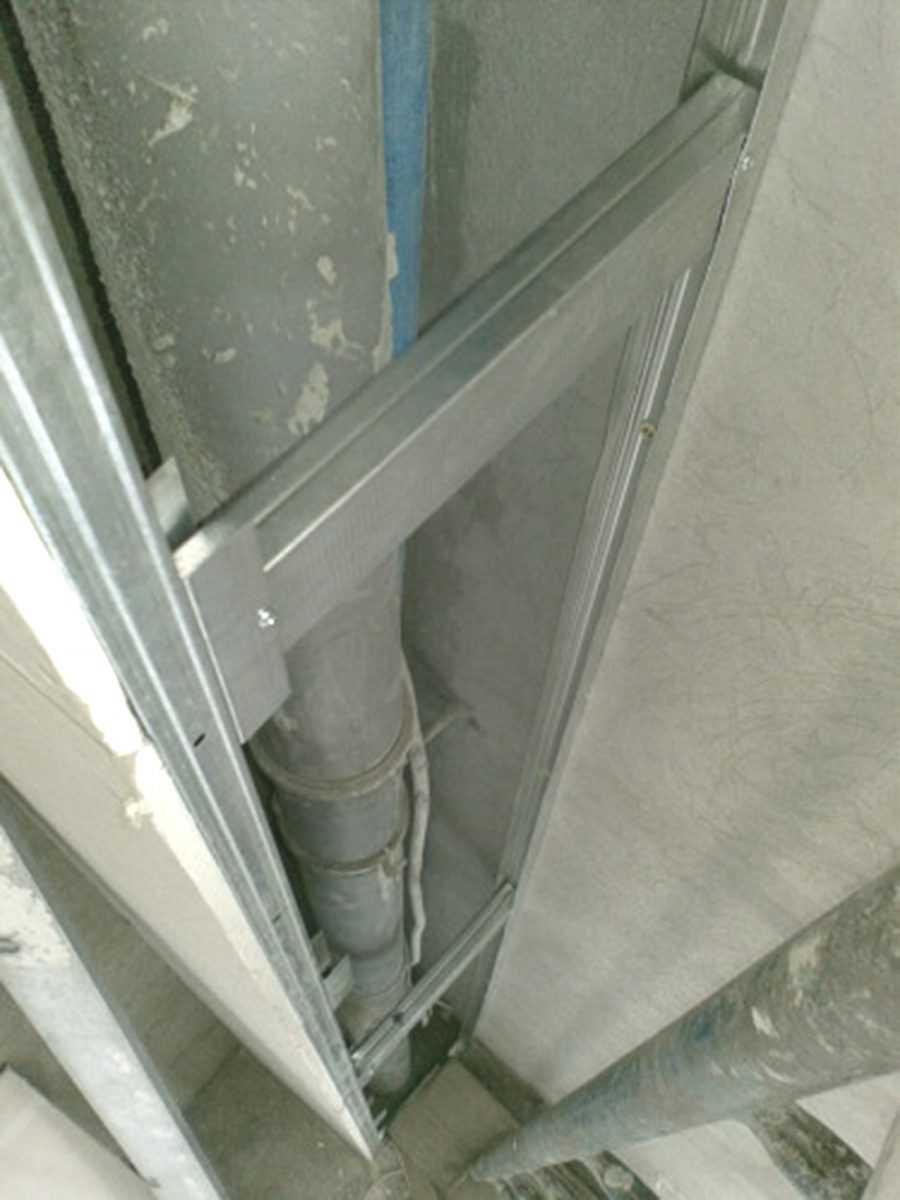

Следующим действием будет установка металлического профиля, который крепится по готовой разметке.

Для крепления перфоратором проделывают отверстия и забивают дюбели. Профиль рекомендуется крепить с одной стороны от намеченной линии.

Далее нужно собрать угловой элемент. Для этого необходимо соединить два профиля, зафиксировав саморезами или, так называемыми, тексами. Ввинчиваются тексы на расстоянии 15-20 см друг от друга.

При скреплении, полки двух профилей должны располагаться под прямым углом в отношении друг к другу.
Затем угловая часть подрезается и устанавливается.

Видео:

Монтаж данного элемента осуществляется следующим образом: угловой элемент вставляется в профили в том месте, где они пересекаются. Угловой элемент крепится саморезами. Затем следует отделка.

Теперь необходимо сделать ребра жесткости из профиля, прикрепить одним краем к профилю на стене, а другим – к угловому элементу. Ребра жесткости крепятся тексами.

Поэтому сначала нужно отрезать материал для боковых сторон.

Ширина полос соответствует ширине грани. Затем отмеряют размер оставшейся грани и отрезают полосу с таким расчетом, чтобы она заходила на края боковых граней.

Листы гипсокартона крепят также саморезами по металлу на расстоянии 15 – 20 см.

Когда монтаж короба из гипсокартона окончен, начинается его отделка. Ее вполне возможно произвести своими руками.

Покрытие можно покрасить, обложить плиткой и т.д.

Как самому соорудить короб из гипсокартона для маскировки труб в туалете

• электродрель или шуруповерт для закручивания саморезов (отверткой это делать будет слишком долго и сложно),
• крестовая отвертка,
• простые ножницы и ножницы по металлу,
• молоток,
• рейка-уровень,
• рулетка,
• клей,
• карандаш,
• узкий, широкий и зубчатый шпатели,
• нож для ГКЛ,
• валик велюровый.

Замеры можно просто показать продавцу в магазине, он подскажет, сколько понадобиться профилей. Количество шурупов и саморезов рассчитывается по количеству стыков

Лучше взять с запасом.Важно! Для изготовления короба в туалете необходимо использовать влагостойкий гипсокартон. В условиях повышенной влажности простой материал будет деформироваться.Важно!

Не клейте на ГКЛ обои и плитку на неподготовленную поверхность

При удалении старого покрытия наклеенного на лист гипсокартона без предварительной обработки вместе с обоями или плиткой отойдет картон и часть гипса. В итоге потребуется глубокая реанимация конструкции, в худшем случае – ее полный демонтаж.Потребуется уровень, с помощью которого можно будет проложить ровные относительно пола линии

Не клейте на ГКЛ обои и плитку на неподготовленную поверхность. При удалении старого покрытия наклеенного на лист гипсокартона без предварительной обработки вместе с обоями или плиткой отойдет картон и часть гипса. В итоге потребуется глубокая реанимация конструкции, в худшем случае – ее полный демонтаж.Потребуется уровень, с помощью которого можно будет проложить ровные относительно пола линии.

Провести линию на потолке и перпендикулярные линии на стенах согласно схеме. Стоит отметить, что если сделать все правильно на подготовительном этапе, то проблем с монтажом короба из гипсокартона в туалете не возникнет. Установленный и зафиксированный саморезами угловой профиль

Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга.;

Необходимо использовать строительный уровень для установки ровного металлического каркаса Так же строение можно выстраивать используя деревянные бруски, монтаж деревянных реек выполняется по той же технологии, но их необходимо пропитать защитными растворами, в отличие от металлических или пластиковых стоек, но это будет более затратно, поэтому предпочтение отдается металлическим материалам. К тому же металл более податлив и с ним гораздо легче работать, экономя время и физические затраты. Вспомогательные приемы создадут дополнительную защиту материала от воздействия воды и увеличат срок службы вашего сооружения. Влагостойкий гипсокартон подходящее полотно для использования во влажных помещения, не прихотлив в использовании, и имеет массу положительных отзывов. Широко применяется во всех видах строительства, в любых помещениях и при правильном монтаже не имеет отрицательных сторон. Совет. Оптимальным решением для укрепления конструкции под плитку станет обшивка каркаса стандартными (9,5 мм) листами гипсокартона в два слоя.Настенные люки бывают двух типов: открытой и закрытой установки. Первые представляют из себя пластиковую или металлическую раму с вставляемой в нее крышкой. Люки открытого типа без труда монтируются уже после финишной отделки, единственный их недостаток — они явно выделяются на фоне короба. Направляющий профиль нарезается так, чтобы сделать несколько перемычек, что будут установлены между центральной стойкой и вертикальными направляющими вдоль стены. Перемычки можно устанавливать с шагом 60 см.

Гипсокартон можно разрезать до нужных размеров заранее или делать это по месту. Листы прикручиваются к профилю фосфатными саморезами с шагом 15-20 см. Стыки листов должны приходиться на перемычку.

Саморезы вкручиваются также в местах, где установлены перемычкиЗадний профиль крепится к стенке туалета, а вот передняя направляющая остается незакрепленной. Мини-каркас обшивается гипсокартоном снизу, сверху и спереди. В итоге получается добротная полка, которая сможет выдержать вес различных туалетных принадлежностей. Аналогично делаются все полки.

Дополнительная информация по теме:

• Дизайн многоуровневых потолков из гипсокартона в гостиной
• Имитация кирпича из гипсокартона для внутренней отделки
• Шпаклевка не заводских стыков гипсокартона серпянкой видео
• Как прикрепить вагонку к стене из гипсокартона
• Интерьер гостиной стены потолок фото из гипсокартона

Лючки

Не менее ответственными узлами, чем сами короба, являются лючки, которые ставят в ограждения для доступа к трубопроводам, арматуре и приборам учета.

При монтаже чаще всего используют следующие разновидности люков:

Заводские под плитку. Реализуются стандартных размеров с системой открывания и крышкой, поверхность которой рассчитана на наклеивание и удержание керамической плитки. Обычно такие люки имеют жесткую систему петель, позволяющую им удерживать высокий вес керамики и перекрывать большие площади, почти все конструкции рассчитаны на отрывание надавливанием.

Заводские из ПВХ. Это легкие лючки обычно белого цвета с рамкой и дверцами, отлично подходят для пластиковых панелей, нередко их ставят и в гипсокартон, облицованный плиткой. Обычно открываются поворотом дверей при надавливании сбоку.

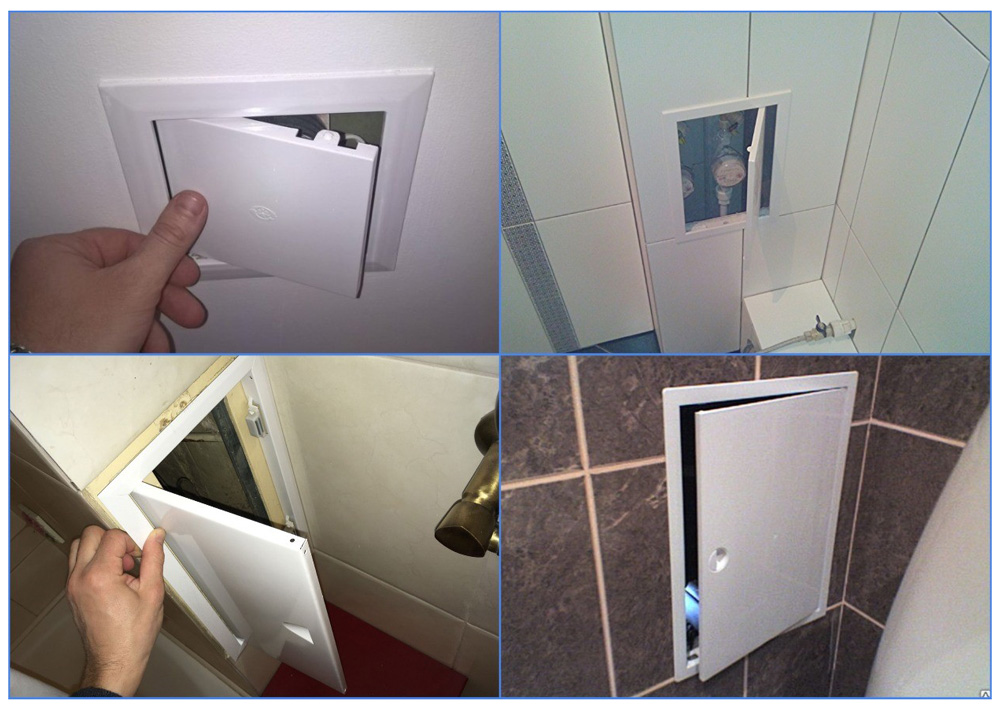

Рис. 10 ПВХ и стальные окрашенные лючки

Заводские из стали.В быту люки из окрашенной стали используют не слишком часто из-за их невысокой декоративности и большого веса (не подойдут для монтажа в ПВХ-панель), их открывают за углубления в дверцах.

Самодельные для гипсокартона. Наиболее популярный вариант монтажа лючков — их самостоятельное изготовление из профильного каркаса и куска гипсокартона, на который затем наклеивают плитку. Плиточник-облицовщик может сделать в лючке ручку, просверлив в кафеле сквозное отверстие, или для его открывания приобретают специальную вакуумную присоску.

Из плитки.В плиточном покрытии гипсокартона проемы можно закрывать непосредственно плиткой, наклеив ее на лист плотного материала (фанеры, ДСП, ГВЛ) вместе с магнитами. При установке в профильную нишу магниты прихватятся к металлическому каркасу.

Можно поступить наоборот — если каркас выполнен из деревянного бруса, к плитке приклеивают стальные пластины, а к обрешетке прикручивают магниты. Открывать плиточные лючки на магнитном крепеже придется присосками.

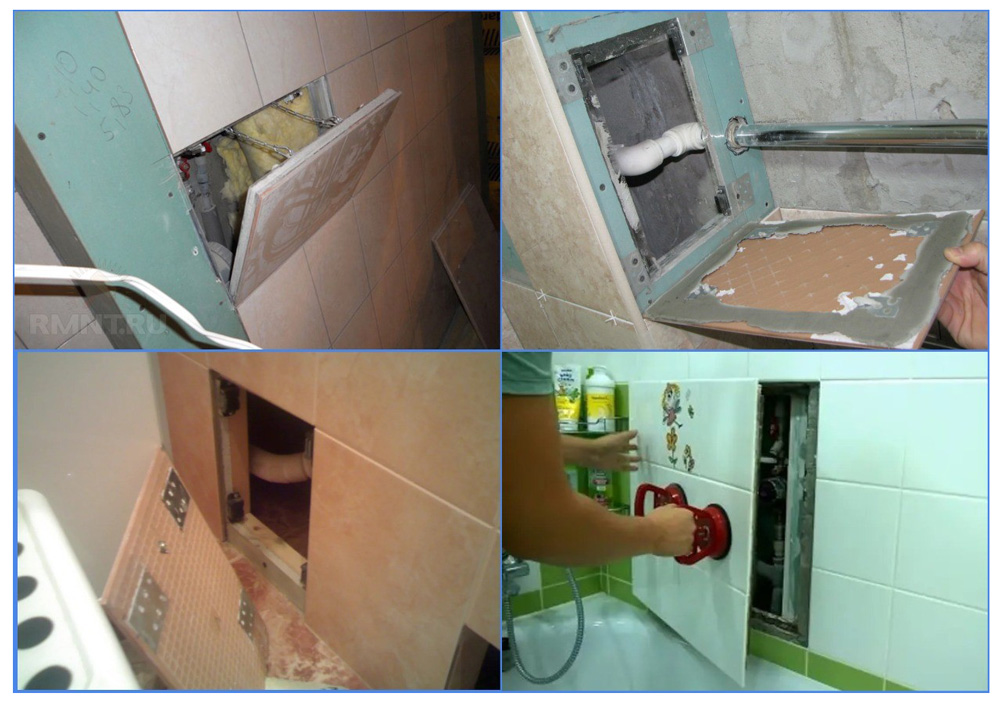

Рис. 11 Самодельные люки

Особенности сборки короба из гипсокартона в ванной комнате

Как собрать короб из гипсокартона в ванной для сточных труб? Ванна влажное помещение, поэтому гипсокартон для монтажа короба нужно покупать влагостойкий (листы зеленого цвета).

В какой последовательность проводится монтаж короба для труб и самой ванной:

1. На стены наносится разметка по уровню.
2. Затем сооружается металлический каркас из профилей для короба из гипсокартона.
3. Прикручивается гипсокартон.
4. Монтируется люк.
5. Выполняется финишная отделка.

Смотрите в видео: гипсокартонный короб в ванной для скрытия труб.

Короб под ванну выполняется следующим образом:

• изготовить каркас из металлических профилей;
• установить гипсокартон с предусмотренным техническим люком;
• установить лючок.

Монтаж каркаса:

1. Просчитать размеры и нанести разметку, которая будет проходить на полу и стенах в ванной.
2. Сделать скелет из профилей. На стены и пол закрепляют направляющий профиль.
3. Установить перемычки из профиля 60х27. Перемычки вырезают по размеру, устанавливаются с шагом 40 см, для жесткости конструкции. Закрепить профиля сморезми «семечки», по 4 штуки на один элемент.

Как только каркас готов, можно приступать к закреплению гипсокартона и финишной отделке.

Устройство короба в ванной: технология сборки каркаса

Как ни крути, как ни перемещай из плоскости в плоскость гипсокартонный короб, технология его изготовления остается одинаковой – что стояки зашивать, что трубы разводки, проходящие над полом, разницы нет. И тот и другой вариант коробов используется очень часто – иногда их даже совмещают в единую конструкцию, аккуратно вписывая в интерьер помещения. Для наглядности и большего понимания сути построения гипсокартонных коробов рассмотрим технологию их изготовления на примере вертикального короба, призванного спрятать коммуникационные трубы.

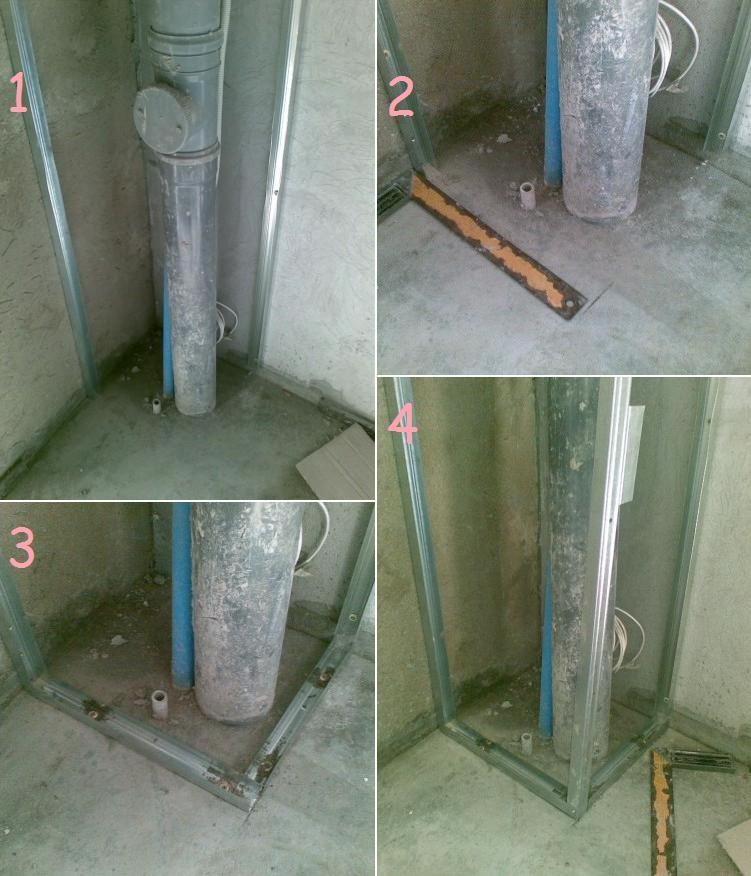

1. Устанавливаем направляющие профили ud на стены единым цельным куском от пола и до потолка. Монтируем их с помощью уровня, четко соблюдая вертикальное положение. Крепить профили нужно дюбелями, как минимум через каждые полметра, а то и чаще. Дюбели подойдут любые, но наиболее оптимальный их размер – это ø6мм и длина 40-60мм. Еще один нюанс, который нужно будет выдержать в процессе решения вопроса, как собрать короб из гипсокартона, это положение профиля относительно труб – нужно постараться придвинуть их как можно ближе. Здесь, как говорится, каждый миллиметр на счету – результатом игнорирования подобных моментов может стать не поместившийся на свое место умывальник или какой-либо другой сантехнический прибор. В общем, все нужно тщательно рассчитать.
2. Монтируем направляющие на пол и на потолок. На этом этапе работ по устройству коробов из гипсокартона нужно заложить основание, которое обеспечит объем данного изделия. От установленных на стенах направляющих профилей под углом 90° к стене монтируем еще пару отрезков направляющего профиля так, чтобы они образовали наружный угол, придав изделию объемный вид. Точно такие же профили монтируем и на потолке.

Устройство коробов из гипсокартона фото

Собираем угловую конструкцию из направляющих профилей ud. Здесь понадобится скрутить в единое изделие пару направляющих профилей – они складываются друг с другом так, чтобы полки расположились друг относительно друга под углом 90°. Профили соединяются посредством тексов (саморез по металлу ø3,5мм и длиной 9мм), установленных через каждые 150-200мм. Профили лучше подрезать в соответствии с высотой помещения еще до того, как вы их соедините вместе. Устанавливаем угол. Здесь все просто, как дважды два – один край углового элемента устанавливаем в напольные направляющие, а второй в потолочные. Как раз в то место, где они образуют наружный угол. Внизу и вверху угол фиксируется к направляющим все те же тексами, прямое назначение которых сводится к простому и быстрому креплению профилей для гипсокартона друг к другу.

Как собрать короб из гипсокартона фото

Раскрепляем угловую конструкцию несущими профилями cd. Для начала берем рулетку и замеряем расстояние от стеновой направляющей до углового элемента – померить этот размер нужно с одной и с другой стороны будущего короба, причем сделать это нужно по всей высоте. Если стены кривые. то возможно каждый из профилей cd придется резать по индивидуальному размеру. Если расстояние примерно одинаковое и колеблется в пределах 5мм, то можно выбрать средний размер и порезать согласно ему все ребра жесткости. Когда заготовка будет нарезана, вставляем ее между настенной направляющей и углом с двух сторон короба и надежно крепим ее тексами. С каждой стороны ребра жесткости необходимо установить по два текса.

Особенности сборки короба из гипсокартона в ванной комнате

Короб из гипсокартона в ванной и туалете своими руками собрать может любой домашний мастер, который хоть немного знаком со строительным инструментом.

План действий будет такой:

первым делом снять со стен старое покрытие;

• стены выровнять при необходимости, если кривизна небольшая, это можно сделать, приклеив гипсокартон на плиточный клей;
• заменить сантехнику;
• установить инсталляцию;
• произвести разметку;
• собрать короб из профилей;
• раскроить и прикрутить гипсокартон;
• выполнить отделку.

Работы не так много, как может показаться на первый взгляд, и выполнить ее можно самостоятельно за один день.

Перемычки для дополнительной прочности и лючка

Многие предпочитают заготовить достаточное количество перемычек, перед тем как делать короб из гипсокартона в ванной. Но если вы новичок в этом деле, то перемычки лучше нарезать в процессе. Они должны устанавливаться с шагом в 40-60 см между центральной стойкой и стеновыми направляющими. В итоге конструкция получится более надежной. Гипсокартон будет крепиться к стойкам, что сделает поверхность короба прочней и ровней. Сами перемычки можно делать как из профиля CD, так и из UD (что у вас останется). Если перемычка из стоечного профиля, то она легко входит в направляющие.

Перемычки можно крепить просекателем, чтобы избежать бугров от шляпок винтов

Если нет возможности вставить перемычку непосредственно в профиль, то нужно отрезать у перемычки с обеих сторон несколько сантиметров ребер, оставив при этом её основу. Другими словами, отрезаются боковые части перемычки так, чтобы она смогли зайти между профилями и был язычок, которым её можно крепить. Крепить их нужно саморезами по металлу.

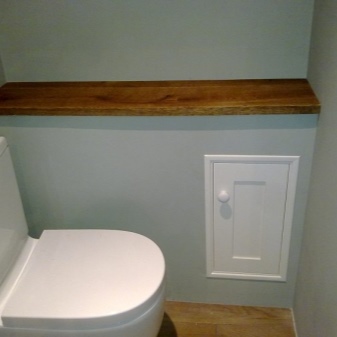

Порой требуется оставить в коробе смотровое окошко для счетчика или других нужд. Поэтому заранее нужно отметить место, где будет находиться лючок. Просто вставьте перемычки по его верхней и нижней границе.

Преимущества

Трубы стояка обычно проходят по всем этажам, от них на каждую квартиру в санузел есть отводы канализации и водопровода. Выглядят они не очень эстетично, кроме того, служат источником дополнительного шума при сливе, а еще на них может накапливаться конденсат. В любом случае закрыть их стараются все хозяева квартир, заботящиеся о внутреннем интерьере. В новых домах при сдаче часто уже есть какая-то перегородка, но ее качество обычно оставляет желать лучшего, поэтому самый удачный вариант – сделать крепкий и красивый короб в туалете своими руками.

Делать короб для труб из гипсокартона очень эффективно, потому что это легкий, сравнительно дешевый и простой в обработке материал. Крепится он на каркас из металлических профилей на шурупы или саморезы по металлу. Для такого влажного помещения, как санузел, стоит взять влагостойкие сорта гипсокартона.
Достоинство этого материала заключается еще и в том, что после монтажа он может быть декоративно облицован любыми способами: шпаклевкой, влагостойкой краской, керамической плиткой, панелями ПВХ. Часто стараются отделать короб из гипсокартона в едином стиле со стенами, так получается самый удачный интерьер туалета.

Материалы и инструменты

Чтобы сделать декоративный короб в ванной, понадобятся следующие приспособления и инструменты:

• карандаш и рулетка;
• длинная линейка и угольник;
• ножовка или электролобзик по дереву (в случае монтажа каркаса из брусков);
• ударная дрель, которая используется в качестве шуруповерта и перфоратора;
• ножницы по металлу или болгарка (при работе с металлическим профилем).

Кроме того, для работы необходим уровень и нож для . Список материалов, которые потребуются для изготовления короба своими руками в ванной, включает:

. Его количество рассчитывают, исходя из размеров стандартного листа и габаритов планируемого короба. Желательно использовать влагостойкий гипсокартон, поскольку в ванной комнате повышенная влажность.

Материал для каркаса. В его качестве могут служить как деревянные бруски, так и специальный профиль из металла. При использовании пиломатериалов необходимо предварительно их обработать средствами, которые обеспечат защиту от влаги и предотвратят появление плесени и грибка.

Соединение элементов короба между собой осуществляют с помощью саморезов и дюбелей. Для работы потребуется крепеж двух видов: для фиксации профиля или брусков к стенам и гипсокартона к каркасу.

Перегородки из гипсокартона в ванной комнате

Перегородка из гипсокартона, возведенная в ванной комнате, применяется не только для зонирования. Она:

• используется для хранения косметики и купальных принадлежностей;
• украшает ванную благодаря необычной конфигурации или красивой финишной отделке;
• маскирует проложенные коммуникации – выступающие трубы, электропровода.

Фальш-стену в ванной из ГКЛ несложно возвести своими руками на любом этапе ремонта, причем согласовывать или вносить в техплан ее не нужно. Конструкцию легко демонтировать. Ее можно сделать любой конфигурации, эстетично декорировать кафелем, лакокрасочными материалами, ПВХ-панелями, мозаикой либо стеклом.
