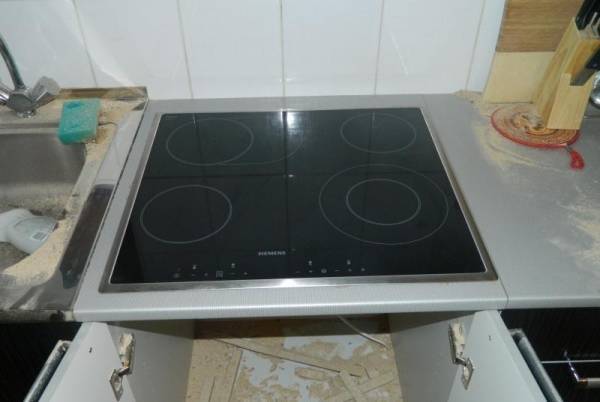

Установка варочной панели своими руками

Современные технологии не стоят на месте. Сегодня стало возможным встраивать варочные панели в кухонные гарнитуры, что качественно сказывается на интерьере кухни и ее функциональности. Врезка варочной панели не замет много времени.

Подробнее об особенностях электрических варочных панелей, вы можете прочитать в статье «Варочная панель 3 видов».

Рядом с каждой стороной ниши нужно высверлить по отверстию, диаметр каждого должен быть от 8 до 10 мм. Следующим шагом будет вырезание ниши и ее внутренняя обработка силиконом. Столешницу устанавливают на нижний уровень гарнитура. Внутреннюю часть панели крепят двусторонний скотч или немного пластилина. Столешницу покрывают силиконом.

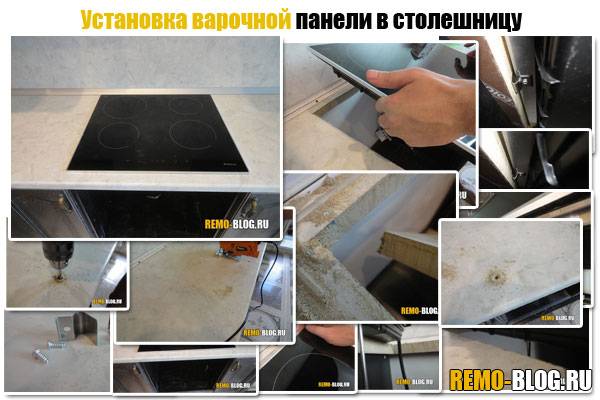

Для того чтобы правильно установить варочную панель, следует придерживаться пошаговой инструкции

Поэтапная установка:

Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
Аккуратно произвести вырез ниши при помощи электрлобзика.
Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

Внутреннюю часть среза обрабатывают силиконом. После установки панели можно дополнительно промазать ее силиконом с внешней стороны. Это делают для того, чтобы создать дополнительный гидробарьера, так как крепеж может недостаточно прижаться к столешнице.

Газовую варочную панель нужно выбирать очень ответственно, ведь она должна прослужить долгие годы. После того как выбор буде сделан, панель необходимо установить так, чтобы ею было удобно и безопасно пользоваться. Встроить панель можно самостоятельно, но делать этого не стоит, если нет уверенности в своих силах. В любом случае за помощью можно обратиться к специалисту.

Все работы, связанные с газом, проводить небезопасно. Лучше всего выполнять установку вместе с мастером или человеком, который досконально знает весь установочный процесс. Одним из самых важных этапов установки – выбор шланга.

Если необходимо установить газовую варочную панель, то лучше обратиться за помощью к специалистам

Советы по выбору шланга:

Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
Шланг может быть металлическим гофрированным или резиновым.

При установке панели вычислению размеров нужно уделить особое внимание. Иногда в комплекте к варочной панели можно встретить шаблон, который нужно использовать для того, чтобы правильно пропилить столешницу

Важно помнить о том, что на поверхность панели не должна попадать вода

Газовую столешницу нужно располагать на безопасном расстоянии от мебели и текстиля

Важно помнить о том, что на поверхность панели не должна попадать вода. Газовую столешницу нужно располагать на безопасном расстоянии от мебели и текстиля

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5…-10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Осуществляем замеры и разметку столешницы

Точное соблюдение аккуратно выполненных замеров очень важно. Нужные параметры обязательно будут обнаружены в инструкции купленной модели, поэтому её изучают в первую очередь

Редко бывает, что производитель умолчал о таком факторе, но если с этим не повезло, можно произвести расчёты самостоятельно.

Если параметры указаны, можно обвести изделие на плотном картоне или прямиком на будущем месте. Чтобы было видно линии, пользуются мягким простым карандашом.

Если карандашную линию не видно, на предполагаемом месте крепления наклеивают малярный скотч — на нём можно рисовать любые линии.

Когда с местом определились, нужно перевести на него габариты варочной панели и определить её центр. Здесь просто: чертим две диагонали, и место их пересечения укажет нам центр. Там же нужно провести линии, которые укажут, что именно должно оказаться встроенным. Точность подскажет инструкция, но если там таких цифр нет, то при самостоятельном расчёте делают припуск на 1-2 см.

Соотносим панель и все замеры. Если всё в точности совпадает, пора вырезать нишу.

Как вырезать отверстие

Для осуществления работ по созданию посадочного отверстия под варочную панель может использоваться три варианта инструментов:

Дрель;
Лобзик;
Фрезерная машина.

Для создания точного и правильного среза лучше применять ручной фрезер, но он вряд ли найдется в инструментах обыкновенного человека, который не связан со сборкой мебели. Второй вариант – это лобзик, даже если его нет в наличии, то приобретение этого инструмента не составит труда, его стоимость не высока.

Дрель всегда найдется в доме, но ее использование для вытачивания отверстия затрудняет последующую установку варочной панели. Обрезной край получается неровным – это требует дополнительных работ по герметизации отверстия. Занимает этот процесс достаточное количество времени.

Для того, чтобы прорезать отверстие дрелью понадобится наличие сверла в 8 мм, можно 10 мм. Принцип работы заключается в просверливании отверстий на небольшом расстоянии. Насверливание осуществляется до тех пор, пока они не станут единой прорезью.

Важно понимать, что работа осуществляется только с внутренне стороны разметки. Требуется под вырезанный кусок подставить табурет внутри самой столешницы, это позволит сохранить в целости и сохранности мебель при падении вырезанного прямоугольника

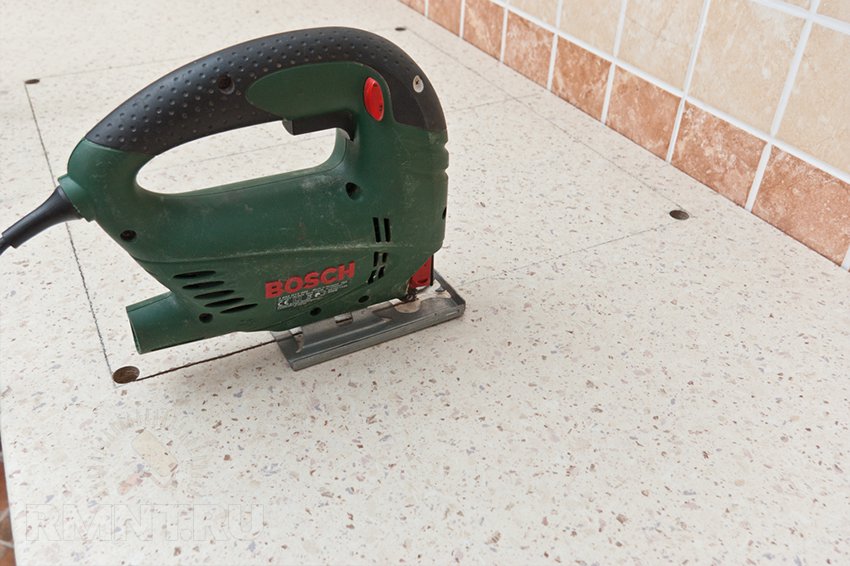

Делать отверстие с использование лобзика намного проще, но понадобиться наличие дрели. С помощью нее требуется сделать одно отверстие, которое будет основой работы. Вручную сделать прорез также можно, но есть опасность неточности создания прорези. Лобзиком первый разрез тоже можно сделать, но для этого требуется определенный опыт работы с этим инструментом.

Главное помнить о мерах предосторожности. Для вырезаемой части столешницы требуется обеспечить безопасное падение – это исключит возможность порчи мебели

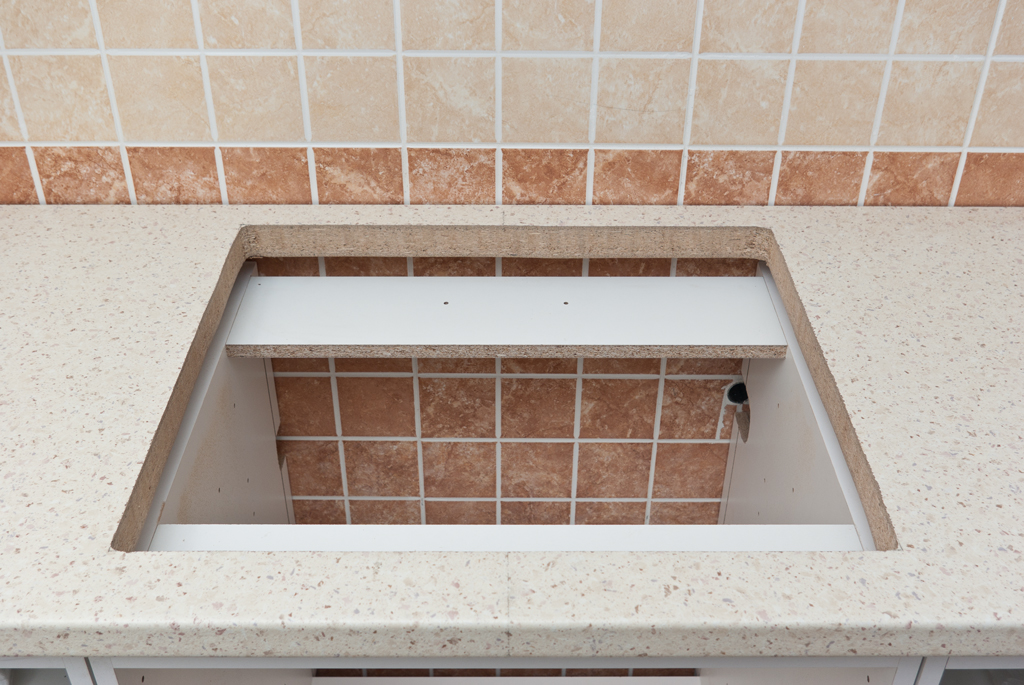

После проведения работ по вырезанию отверстия под панель, края прорези обрабатываются силиконом. При попадании влаги, столешница для варочной панели может деформироваться – это приведет к порче внешнего вида кухни. Вырезанное дрелью отверстие обработать сложнее, так как рваные края мешают правильному нанесению состава, потребуется отвести достаточное количество времени на этот процесс.

Шаг 1. Выбираем материал панели, а заодно цвет и дизайн

Варочная панель может быть сделана из нержавеющей или эмалированной стали, а также из стеклокерамики или закаленного стекла. У всех поверхностей есть что-то общее – они одинаково склонны к появлению царапин и примерно одинаково легко очищаются от пригоревших остатков пищи. Но разница все же есть:

Нержавеющая сталь. Материал хорош своей износоустойчивостью, выдерживает даже агрессивные чистящие средства, по легкости уборки ему можно присудить уверенное 2 место. Но есть нюанс: поверхность должна быть матовой, иначе на ней будут заметны отпечатки пальцев.

Однако и в классической кухне она тоже уместна.

Эмалированная сталь. По легкости уборки эмалированная поверхность занимает 1 место. Довести очень грязную плиту до состояния новой можно с помощью одного лишь Фэйри или средства для чистки духовок. Однако она менее стойка к абразивам, и за период многолетнего использования на ней могут появиться мелкие сколы и потертости.

Эмалированная газовая варочная поверхность в классическом интерьере кухни

Зато газовая варочная панель из эмалированной стали может быть не только белой, но и кремовой, бежевой, коричневой или черной. Лучше всего такая плита впишется в классический интерьер кухни (особенно бежевого цвета с латунными переключателями), интерьер в стиле ретро или в ультрасовременную обстановку (в черном цвете).

Стеклокерамика. Стеклокерамическая газовая варочная панель имеет маркетинговое название «газ на стекле». Поверхность из стеклокерамики износоустойчива, чистить ее несложно, но все же несколько хлопотнее, чем нержавейку или эмаль. Так, например, чтобы очистить плиту от жирных пятен, ее придется протереть несколько раз. Второй ее недостаток – плита может треснуть или сколоться от сильного удара. Цвет стеклокерамической газовой панели чаще всего белый или черный.

Закаленное стекло. Этот материал прочнее и толще стеклокерамики, в остальном почти не отличается от нее – закаленное стекло не менее красивое и термостойкое, чистится примерно так же легко.

Варочная панель из закаленного стекла может быть не только черной, белой или бежевой, но и в редких случаях цветной – красной, медной, сиреневой и т.д.

Советы

Самый непрактичный цвет газовой варочной поверхности – это черный. На таком фоне заметны даже самые мелкие пылинки, капли, крошки, разводы и, конечно, отпечатки пальцев.
Самый немаркий цвет – бежевый, белый или серовато-белый.
Выбирая цвет и дизайн газовой плиты, можно сориентироваться на цвет другой кухонной техники (например, вытяжки и духовки), а также цвет фартука/столешницы/фасадов/других элементов интерьера.
Желательно, чтобы переключатели не имели выемок и ребристости (так их легче чистить), а также не были слишком глянцевыми, иначе они всегда будут казаться грязными.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые

При работе корпус устройства важно плотно фиксировать на столешнице

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

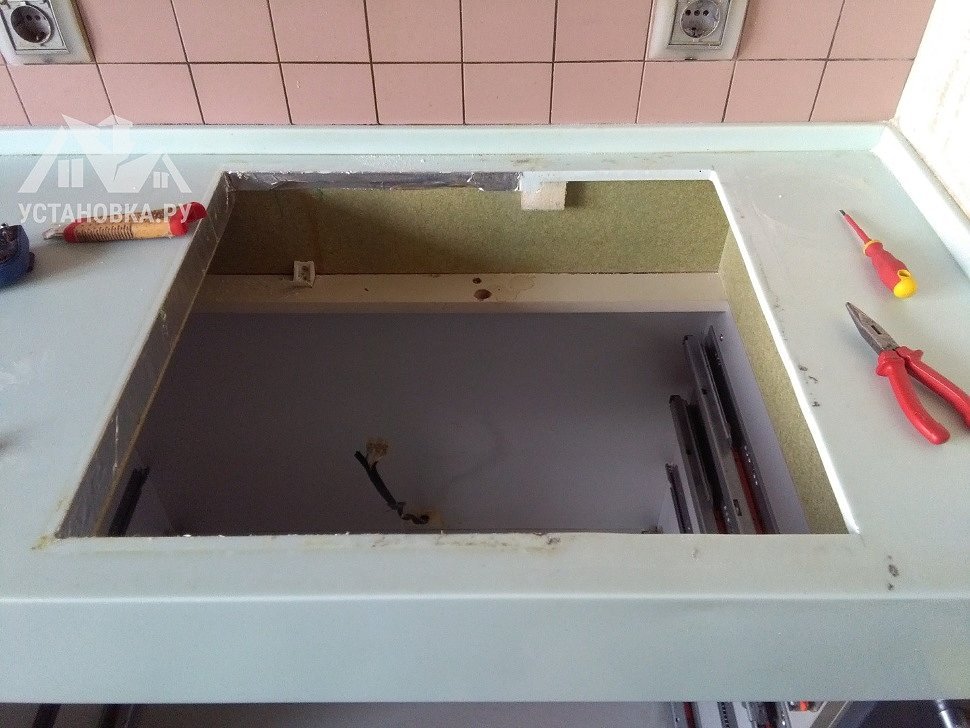

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Установка варочной панели: разметка места монтажа

Разметка – это, пожалуй, самый важный этап работ, связанный с установкой варочной панели своими руками, на котором, как ни странно, больше всего нюансов. Судите сами – от того, насколько четко и точно вы сможете разметить, а потом и вырезать отверстие под варочную панель, зависит весь внешний вид кухни. Это как раз тот случай, при котором ошибка в один сантиметр может оказаться непоправимой – всегда нужно помнить о стоимости столешницы. Покупать новую не так уж и дешево. Дело в том, что сама панель должна поместиться четко над тумбой, а запаса по ширине там практически нет.
Разметить посадочное отверстие можно двумя способами – ее можно просто уложить на столешницу, отцентровать на глазок и обвести карандашом, или же пойти путем профессионалов и все рассчитать вплоть до миллиметра. Естественно, лучше выбрать второй вариант решения вопроса, так как в этом случае шансов ошибиться минимум. Делается это следующим образом.

Для начала на столешницу переносятся внутренние границы тумбы, над которой устанавливается варочная панель. По сути, вам придется начертить две параллельные линии, которые вместе с передним и задним краем столешницы образуют прямоугольник.
Потом, проведя диагонали, нужно найти центр этого прямоугольника и построить относительно него систему координат – нарисовать крестик, одна линия которого параллельна переднему краю столешницы, а другая перпендикулярна.
После этого на полученной системе координат нужно отложить габариты врезаемой части варочной панели – их придется замерить. Учесть нужно и небольшой запас, чтобы панель можно было отцентровать в процессе установки.
После того, как размеры будут отложены, через полученные точки проводим четыре линии (две параллельные краю столешницы и две перпендикулярные) и получаем ровненькую прямоугольную фигуру, которая после вырезания превратится в посадочное отверстие.

Теперь дело за малым – вырезать и произвести монтаж варочной панели в отверстие. Об этом и поговорим дальше. Для тех, кто не любит читать и вникать в написанное, прилагаем видеоролик по установке варочной панели в столешницу.

Виды

Тип приобретенной духовки прямо влияет на порядок установки шкафов. Данные устройства подразделяются на следующие виды:

независимые и встраиваемые;
газовые и электрические.

Наиболее жесткие требования предъявляются к монтажу газовых духовых шкафов. Отчасти это обусловлено тем, что подобные приборы должны устанавливаться в местах, определенных планом квартиры.

Сказанное выше означает, что самостоятельно смонтировать можно только электрические устройства. Газовые бытовые приборы устанавливаются с привлечением соответствующих специалистов.

По способу монтажа

По способу установки духовые шкафы подразделяются на независимые и встраиваемые. Первые монтируются проще вторых.

Независимые

Независимые духовые шкафы отличаются от встраиваемых наличием полноценного корпуса, который скрывает внутренние детали прибора и обеспечивает защиту узловых элементов от внешнего контакта. Такие устройства устанавливаются в любое место и не требуют высоких временных затрат.

Встраиваемые

Этот тип приборов отличается отсутствием защитного корпуса. Данные духовые шкафы монтируются в заранее подготовленную конструкцию и входят в состав гарнитура. Встроенные устройства обеспечивают эффект единого пространства на кухне, не выделяясь на фоне других бытовых приборов и не занимая дополнительное место.

По способу нагрева

Духовые шкафы нагревают блюда, потребляя электричество либо газ. Первый вариант удобен тем, что при установке подобные приборы необходимо разместить рядом с источником электроэнергии. Второй тип устройств жестко привязан к месту выхода газовой трубы, так как последнюю, согласно действующим нормам, нельзя переносить в другие зоны.

Газовые

Такие духовки отличаются наличием газовых конфорок, протянувшихся вдоль днища. Приборы этого типа дополняются современными системами контроля подачи голубого топлива и автоматическим поджигом. Основной недостаток газовых духовок заключается в том, что блюда прогреваются снизу вверх. Кроме того, данные приборы разрешено устанавливать исключительно с привлечением соответствующих специалистов и в строго отведенных местах.

Электрические

Электрические духовки отличаются от предыдущих следующими особенностями:

прогрев – до трех тысяч градусов;
наличие конвекции;
точный таймер;
наличие режима самоочистки;
встроенная дублирующая система защиты от перегрева и возгорания.

Недостаток подобных духовок заключается в повышенном расходе электроэнергии. Это в итоге приводит к увеличению затрат на содержание квартиры.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.

Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться. Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом

Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Герметизируем и уплотняем

Перед установкой необходимо произведите обработку срезов столешницы герметиком из силикона либо нитролаком. Так, вы защитите поверхность столешницы от воды, грязевых пятен, набухания и продлите срок её эксплуатации. Также для установки можно использовать уплотнитель, поскольку он клеится сам и выполняет ту же роль.

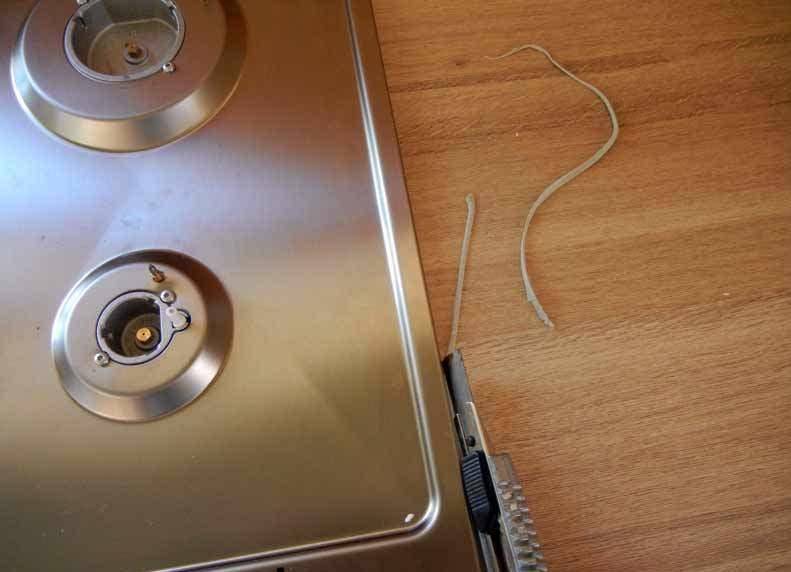

Самоклеящийся уплотнитель располагают сверху, края поверхности должны лечь на него. Также для уплотнения вы можете использовать ленту из алюминия, которая, кстати, защищает от температурных колебаний. Если уплотнитель будет высокого качества, то отверстие в столешнице будет служить вам дольше, она не будет нуждаться в ремонте либо замене.

Также монтаж отличается в зависимости от типа панели – бывают газовыми и электрическими, плюс отдельными характеристиками крепления. Детали крепления вы можете закрепить шурупами.

Сегодняшние электрические панели весьма функциональны, при правильном монтаже поверхности они редко выходят из строя, следовательно, продолжительный период они не нуждаются в ремонтных работах. Когда ремонт всё же понадобился, то панель быстро отсоединяется и самостоятельно относится мастеру или же ремонт можно выполнить самостоятельно, благодаря чему вы экономите свои средства на вызов специалиста.

Перед тем как установить варочную панель, положите её на столешницу, переверните и подсоедините провода по схеме. Схему вы можете найти на обратной стороне панели, это делается для вашего удобства. Необходимо учитывать не только её размеры, но толщину

Когда вы устанавливаете и подключает самостоятельно, то проявите внимание. Если неправильно подсоединить провода, то вы не отрегулируете потом конфорки и их величину нагрева. В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка

Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу

В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка. Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу.

При монтаже газовой варочной панели своими руками требуется посмотреть тип крепления. Не забывайте про толщину и размеры варочной панели. Затем её надо установить, выровняв по краю столешницы, а потом закрепить. Как правило, в комплекте идут скобы для крепления, они расположены снизу. Электрический провод включается в розетку.

Для подключения газовой варочной панели своими руками требуется тщательно изучить правила безопасности. Газ перекрывают, после чего подсоединяется варочная панель гибким шлангом к газовой трубе. В гайку в обязательном порядке помещают паронитовую прокладку. После чего включаете газ и конфорки, проверяете соединения шланга, чтобы не было утечек. Для этого нужно намылить все места соединения, если пена не имеет пузырьков, утечек нет, установка произведена правильно. Помимо этого, для проверки применяют газовые анализаторы.

Если делать все правильно, то проблем при установке варочной панели возникнуть не должно. Главное, чтобы вы не спешили и выполняли работу качественно, учитывая все нюансы монтажа.
