Как установить пластиковое окно в деревянном доме

Монтаж окна

Установка окна в подготовленную область деревянного дома не отличается от монтажа в другую конструкцию. Процесс выполняют в следующей последовательности:

1. Разметка оконной рамы и сверление крепежных отверстий. Процедуру производят при помощи сверла в 6 мм для соответствующего самореза на 1 мм меньшего в диаметре.
2. Установка системы в проем. При этом ориентируются на подоконник, ровный уровень которого, благодаря дополнительному контролю, не вызывает сомнений. Центр определяют с помощью сантиметровой ленты.
3. Уровень относительно стены. Чтобы окно было параллельно поверхности стены пользуются отвесом. Если она отделана сайдингом, который позволяет поместить между отделкой и стеной уровень, то можно воспользоваться им.
4. Фиксация бруса, который бы полностью заполнял пространство между окном и его коробкой. Он станет упором для проведения дальнейшего монтажа. Установка без него может привести к перекрытию механизма открытия-закрытия окна.
5. Крепление окна производится с помощью саморезов снизу и сверху боковых стоек, так, чтобы они не мешали свободному открыванию окна в коробке.
6. Запенивание щелей и удаление ее излишков.

Установка ПВХ-окна своими руками способна сэкономить до 60% семейного бюджета. Следование подробной инструкции их установки позволит сделать конструкцию устойчивой к сезонным деформациям дерева, продлевая срок службы системы на долгое время.

Назначение обсады и ее разновидности

Дерево реагирует на усыхание неравномерно. Более всего меняются линейные размеры поперек направления волокон, а продольные размеры почти остаются неизменными. При усадке деревянного дома из бревна или бруса уменьшается высота стены, и соответственно высота проемов (оконных, дверных). Чтобы окно не «сжималось», а его подвижные створки не заклинивались, устанавливают черновую деревянную раму — обсаду.

Она компенсирует влияние усадки за счет следующих факторов:

• скользящего способа вертикального крепления к стене в проеме;
• зазора между верхней доской черновой рамы и верхним венцом самого проема;
• использования для окосячки исключительно сухой древесины, которая прошла уже этап усушки.

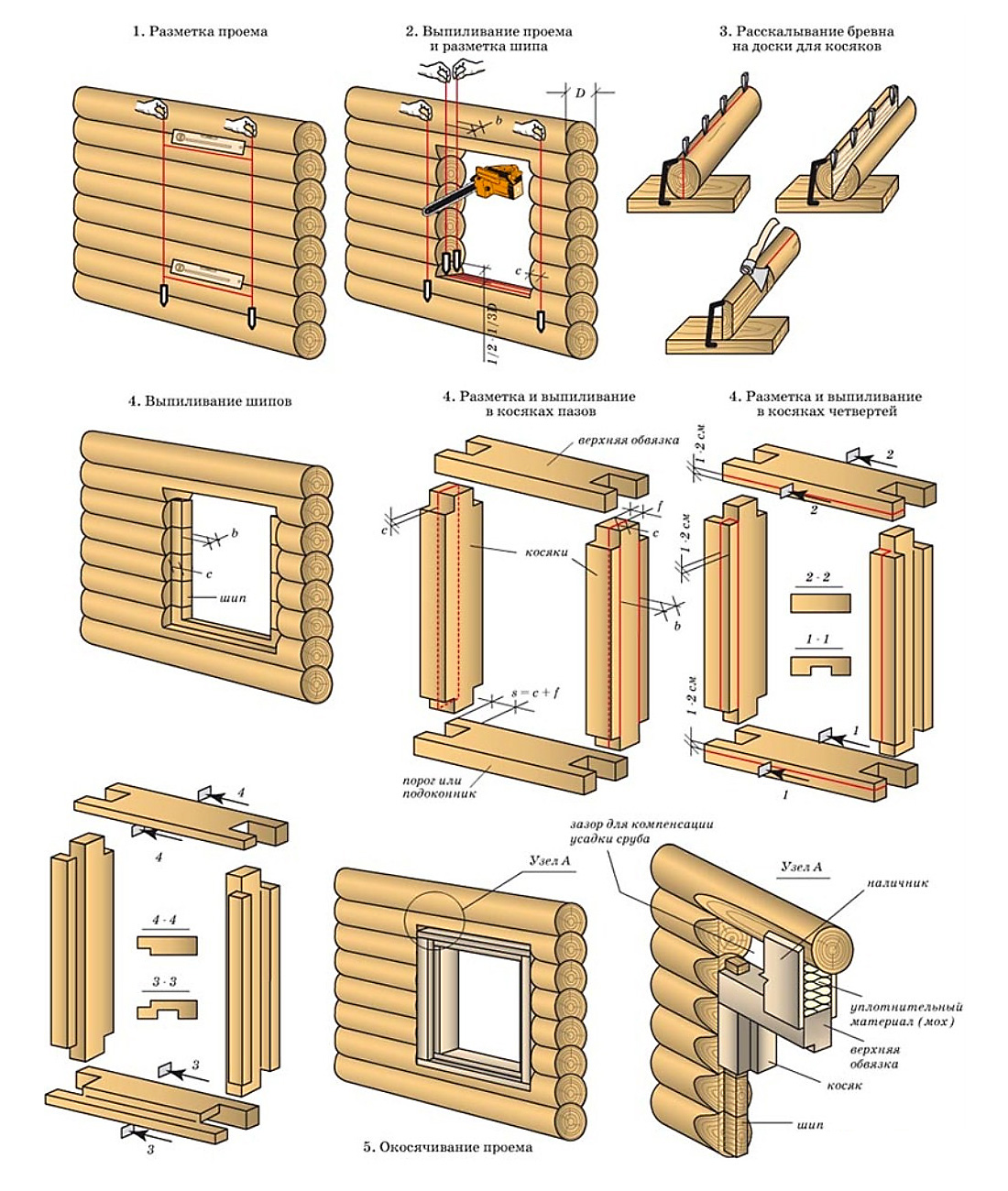

Существуют разные виды окосячек, отличающихся между собой способом создания скользящего крепления. Хотя основной принцип фиксации обсадной рамы в проеме одинаков — это соединение типа «шип и паз».

Можно выделить следующие варианты:

• Пазы вырезают в торцах боковых стен проема. Обсадную раму изготавливают заранее из обычной строганой доски. К ней в комплект заготавливают закладные бруски, сечение которых должно быть меньше ширины и глубины паза. Бруски закладывают в пазы, чтобы они в них свободно скользили. К брускам крепят обсадную раму. Достоинство способа — простота изготовления. Недостатки — щель между закладными брусками и обсадой, а также риск того, что шурупы могут вылезти сбоку бруска и заклинить его в пазу проема.
• Пазы вырезают в боковых стенах проема. Для боковых стоек обсадной рамы используют профилированный брусок с «Т-образным» сечением. Сборку рамы проводят на месте (в самом проеме), заложив шипы боковых стоек в пазы проема. Достоинство — отсутствие щелей в обсадной раме. Недостаток — сложность сборки.
• Шипы вырезают в боковых стенках проема. Пазы делают в боковых стойках обсадной рамы. Сборку обсады проводят на месте. Достоинства и недостатки такие же, как и во втором варианте.

Если говорить о внутренней части обсадной рамы, то она может быть такой же, как и оконный проем кирпичного дома — гладкой или профилированной (с четвертью).

Эта часть обсады определяет способ монтажа самого окна.

Возможные проблемы при неправильной установке окон

Переключение зима – лето

Избегая длительных рассуждений на тему «какие лучше поставить окна, чтобы экономия была по настоящему экономной», сформулируем простое правило: любое, даже самое дорогое окно, не будет обеспечивать заявленных характеристик, если оно неправильно установлено.

Поэтому кроме точного следования указанным выше рекомендациям, необходимо избегать следующих ошибок:

• неправильное положение окна по толщине сруба. Следствие ошибки – промерзание и конденсат. Для классических домов из дерева окна устанавливаются по средней линии. В тех случаях, когда дом обложен кирпичом или облицован теплоизоляцией, для расчёта положения окна рекомендуем обратить к специалистам;
• отсутствие сезонной регулировки. Следствие ошибки – нарушение нормативов воздухообмена. В тех окнах, где это возможно, регулировка выполняется с помощью поставленных в нужное положение шлицев.

Компания «Мастер Срубов» принимает заказы на отделку, ремонт и реставрацию бревенчатых и брусовых срубов, включаю установку или замену окон. Уточнить детали сотрудничества и заказать выезд замерщика можно, связавшись с нашими специалистами любым из способов связи, опубликованным на странице «Контакты».

Рассчитайте стоимость покраски и утепления вашего дома прямо сейчас

У вас есть точные замеры дома?

Замерял сам Есть проект дома Приезжали замерщики Хочу вызвать замерщика

Нажимая на кнопку, Вы даете согласие на обработку персональных данных

Особенности утепления сруба пеноплексом

От чего зависит стоимость браширования – искусственного старения древесины

Обзор герметика Рамзауэр 160 акрил для утепления деревянного дома

Обзор характеристик герметика для древесины «Ултима»

Необходимые инструменты и материалы

• средства защиты: перчатки, очки пластиковые или с резиновыми уплотнителями;
• дрель ударная, шуруповёрт или отвёртка с соответствующей насадкой;
• пена монтажная, изоляционные материалы, в том числе уплотнительная лента;
• шестигранник или болты с саморезами для установки опорного механизма;
• деревянные распорные клинья под оконную раму;
• лёгкая киянка или резиновый молоток;
• стамеска из пластмассы;
• уровень строительный;
• рулетка.

Важно
Даже при наличии всего набора инструментов потребуется сторонняя помощь, поскольку оконные рамы, как и стеклопакеты, обладают значительным весом.

Монтаж окон в деревянном доме своими руками

Порядок проведения монтажных работ:

1. Первым делом — освободите поверхность оконной коробки от мусора и зачистите от заусениц и сколов. Мусор можно стряхнуть сухой тряпкой или мягкой щеткой.
2. Далее монтируется подоконник. Подоконник из ПФХ в случае установки окна в деревянном доме будет служить основанием для установки окна, поэтому к его монтажу необходимо отнестись очень внимательно.
3. При монтаже окон в деревянном доме первым делом необходимо выровнять подоконник по всем плоскостям. Сделать это можно при помощи регулировочных пластин, или тонких кусков ДВП, и уровня.
4. При использовании ДВП его необходимо обработать антисептиком. Для надежности крепления подоконника можно сделать небольшие углубления в боковых стойках коробки, чтобы его торцы заходили в них. В таком случае подоконник не будет «ездить» при креплении.
5. Крепится подоконник в нижней планке оконной коробки. Делается это при помощи саморезов из нержавеющей стали. Отступите от торца подоконника 20 мм и с помощью шуруповерта вкрутите в него саморез. Помните: подоконник из ПВХ имеет полую внутренность. Поэтому, чтобы шляпка самореза не сломала его поверхность и не «ушла внутрь», необходимо использовать шайбы. Не бойтесь вкручивать крепеж с маленьким шагом, он все равно будет спрятан под установленным окном.
6. Далее подготовьте окно к установке. В боковую створку вставьте ручку и переведите ее в нижнее положение «Закрыто». Затем наметьте отверстия в раме окна, через которые она будет крепиться к коробке. Расстояние между ними не должно превышать 200-250 мм. Диаметр самореза по дереву от 6 до 8 мм, сталь – обязательно нержавеющая. Диаметр отверстия – на 1 мм меньше, чем габариты самореза. Для его сверловки используется электродрель.
7. С внутренней стороны рамы окна рассверливаем отверстия таким образом, чтобы шляпка самореза свободно входила внутрь и жестко упиралась во внешнюю часть профиля.
8. Когда отверстия готовы, устанавливаем оконный блок на посадочное место. Так как вы уже выставили подоконник по уровню, регулировать горизонтальность окна нет необходимости. Чтобы оно стояло равномерно относительно стены, к стенам можно приделать какие-либо упоры.
9. Отмерьте равные расстояния до края откоса и по ним выставляйте окно. Для выравнивания наклона используйте уровень. Окно необходимо установить по центру коробки, оставляя технологические зазоры, о которых мы говорили выше. Чтобы установленный блок не двигался после выравнивания, обездвижьте его клиньями или брусочками. Проверив правильность установки, начинайте закручивать саморезы.
10. После того как окно закреплено, необходимо установить стеклопакеты. Делать это необходимо аккуратно. Для начала монтируются регулировочные пластины, на которых будет стоять стеклопакет. Благодаря им не будут закрыты отверстия для отвода конденсата. Стеклопакет не должен входить в раму с натягом. В противном случае, при перекосе последней, он просто лопнет.
11. Затем закрепите штапики. Когда стеклопакет установлен, остается запенить щели между рамой окна и оконной коробкой, а также внизу подоконника. Пене нужны сутки, чтобы окончательно затвердеть, после чего ее остатки можно срезать обойным ножом. Ножом это сделать удобней, ведь он довольно гибкий и может достать в любое место.

Важно! Перед монтажом металлопластикового окна в деревянном доме, не стоит до окончания работ снимать с профиля защитную пленку и пробковые упоры. После затвердевания пены, ее необходимо обрезать и обязательно закрыть раствором, пластиком или другим материалом

Дело в том, что монтажная пена «не любит» ультрафиолета, поэтому быстро рассыпается, оставляя после себя щели.

Осадка и усадка. Особенности древесины

Деревянные дома в сравнении с кирпичными в более значительной мере подвержены усадке. Но очень часто усадку путают с осадкой.

Осадка происходит вследствие давления строения на грунт, и при одинаковых геологических условиях, чем тяжелее конструкция, тем сильнее дом оседает. Минимизировать эти процессы позволяет правильный выбор фундамента. Следствием неоднородности грунта и разной степени осадки двух смежных стен можно назвать появление в углу трещин на штукатурке или складки на обоях.

Усадка — это изменение геометрии здания за счет высыхания материалов. Она есть у домов из бетона или кирпича, но более всего проявляется у деревянных домов, построенных из бревна или бруса естественной влажности.

Дерево, как строительный материал, имеет неоднородную структуру. Древесина представляет собой совокупность огромного количества сквозных каналов (трахей и трахеид), ориентированных вдоль ствола от корней к кроне. В свежесрубленной древесине всегда содержится вода (весной и летом больше, зимой меньше). Она присутствует в свободном виде внутри полостей каналов, но и есть связанная вода, которая находится в стенках каналов (в набухших микрофибрилах). Обычно количество связанной воды достигает 30% от общей массы условно сухой древесины. При высыхании связанной воды стенки начинают усыхать, что приводит к изменению линейных размеров. Поэтому в этих случаях к отделочным работам, в том числе установке окон и дверей, приступают лишь спустя полгода или год, когда пройдет «активная» фаза усыхания дерева.

К чему может привести установка окна без обсады

У них окна можно вставлять сразу, по завершении строительства стен и крыши. Но и в этих случаях перед монтажом окна в проем вначале монтируют окосячку, или обсаду.

Приемка окна

Когда ваше готовое окно будет доставлено, проверьте его размеры и комплектность. В договоре на производство изделия должны быть указаны предельные отклонения от заявленных параметров. Если они больше, не подписывайте акт приемки и отправляйте его назад. Да, в таком случае вы проиграете во времени ожидания, но выиграете во времени установки.

Что необходимо проверить?

• Проверьте плоскость изделия. Если она напоминает «лопасть вертолета», возвращайте.
• Окно, как правило, доставляют с установленной створкой. Проверьте, как она открывается на проветривание и в повороте.
• Осмотрите стеклопакет. Он не должен иметь трещин и царапин. Если все в порядке, принимайте изделие и готовьтесь к установке окон в деревянном доме.

Виды окон

С целью установки в брусовом здании чаще всего используют деревянные окна, хотя при желании можно выбрать пластиковые. Обе конструкции прослужат долгие годы, а монтаж практически одинаков. Тем не менее они имеют свои различия.

Деревянные окна отличаются высоким уровнем экологичности. Они красиво сочетаются с общим внешним видом дома и вписываются в любой интерьер. Они довольно привлекательны по стоимости. К минусам можно отнести необходимость регулярной дополнительной обработки специальными средствами после 5 лет эксплуатации. Это позволит предотвратить ухудшение внешнего вида материала и его гниение. Для изготовления рам обычно используют сосну, дуб или лиственницу (в виде клееного бруса).

Пластиковые окна меньше пропускают холод в зимнее время года, обладают хорошими показателями теплоизоляции и герметичности. На рынке они представлены множеством моделей, из-за чего подобрать идеальный вариант будет достаточно просто. Пластик неприхотлив в уходе, устойчив к ударам и не теряет свойств при эксплуатации в неблагоприятных климатических условиях. Главным минусом считается низкая сочетаемость с внешним видом дома из бруса. А низкокачественная конструкция может плохо сохранять тепло, значительно пропускать звук с улицы и иметь низкий срок службы.

Различаются окна и по своей конструкции. Процесс монтажа для них идентичен, но эксплуатация может отличаться кардинальным образом. Подходить к вопросу выбора следует максимально серьезно.

Одностворчатые

Самыми маленькими из классических окон считаются одностворчатые. Они идеально подходят для прихожей или кухни, но для других комнат количество пропускаемого света окажется недостаточным. Поэтому вставлять их следует только на небольших площадях.

Двустворчатые

Стандартные окна, которые применяются в большинстве квартир и частных домов. Имеют две створки, одна из которых открывается в обеих плоскостях. Отличаются практичностью и наибольшими показателями удобства.

Трехстворчатые

Идеальный вариант для крупных комнат. Лучше всего вписываются в гостиную и спальню. Окна пропускают очень много света и делают интерьер более красивым. Две из трех створок можно открыть полностью или под определенным углом.

Глухие

Окна глухого типа имеют простейшую конструкцию и обладают очень малыми размерами. Они предназначены для установки в подвалах или на чердаках. Конструкция не подразумевает открывания, при этом ее форма может быть треугольной, прямоугольной или круглой.

Пошаговая инструкция по установке окон ПВХ

Цена на услугу монтажа составляет до 45-65% от стоимости конструкции. Чтобы не переплачивать, многие хозяева разбираются, как самому установить пластиковое окно. При точном следовании этапам сложностей не возникнет. Основное требование – наличие самого ПВХ окна, инструментов.

Правила проведения замеров

При звонке в компанию по производству ПВХ окон нужно знать габариты конструкции. Замеры выполняют качественным и точным инструментом без спешки.

Технология снятия замеров:

• сбивают штукатурку с откосов, замеряют расстояние между ними;
• делают измерения от подоконника до верхней границы откоса, из полученного результата вычитают по 20 мм с каждой стороны – это монтажные зазоры;
• величину окна по вертикали также уменьшают на 40 мм – двух монтажных проемов и высоту подстановочного профиля;
• ширину отлива находят замером участка стены с внешней стороны окна, добавляют параметры ширины утеплителя, отделки и еще 50 мм;
• чтобы найти ширину подоконника, к ширине проема окна прибавляют размер выноса доски по боковым частям (70-80 мм), узкая часть подоконника – это ширина всей оконной конструкции плюс монтажные зазоры.

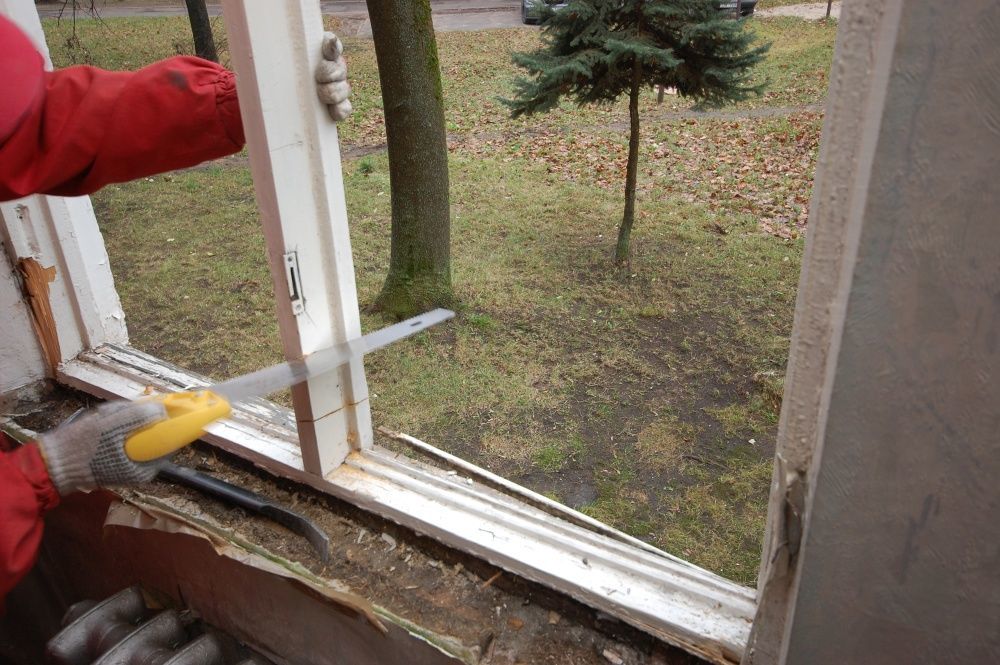

Разборка старого окна и подготовка проема к установке

Установка нового окна подразумевает демонтаж старых конструкций. Если прежние оконные системы не предполагают использовать на даче или в хозпостройках, стекла снимают, а рамы распиливают.

Этапы демонтажа:

1. Убирают штапики, вкладыши. Штапики на ПВХ окнах подцепляют острием ножа, продвигают планку горизонтально до конца и вынимают. Затем снимают стекла.
2. Устраняют вкладки, распиливают импосты и убирают раму. Поддерживающие стойки распиливают болгаркой со стандартным полотном.
3. Сбивают штукатурку с откосов (лучше работать перфоратором), снимают подоконник. Проем зачищают от комков цемента. Их снимают перфоратором с насадкой.

Подготовленный проем обрабатывают грунтовкой. В строениях из дерева кроме обработки грунтовкой по периметру проема монтируют прокладку из гидроизоляционного материала.

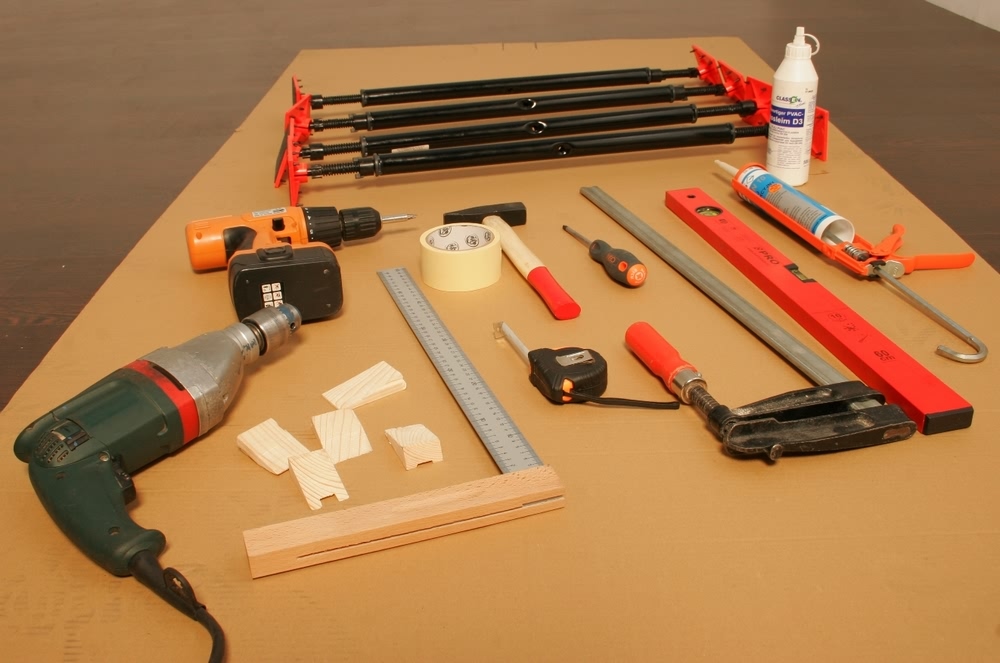

Необходимые инструменты для работы

Перед началом работ готовят инструменты:

• перфоратор, болгарка, лом пригодятся на этапе демонтажа конструкции;
• острый нож;
• пистолет для выдувания пены;
• дозатор для силиконовой замазки;
• специальная лопатка для остекления;
• струбцина – ею выравнивают рамы;
• зубила, напильники;
• уровень строительный или лазерны;
• молоток, дрель, шуруповерт со сверлами;
• шпатели для выкладки цементной смеси;
• шестигранник для корректировки положения створок;
• резиновый молоток;
• отвертка.

Подготовка окон ПВХ к монтажу

В комнате, где устанавливают новые окна, не должно быть лишней мебели, аксессуаров. Все предметы выносят за пределы помещения, а дверной проем закрывают полиэтиленом, чтобы в квартиру не летел строительный, монтажный мусор.

После предварительной очистки комнаты подготавливают ПВХ окно:

1. Для уменьшения веса рамы снимают стекло. Для этого острием ножа подцепляют штапик, выдвигают планку до края рамы и снимают. Вынимают сначала вертикальные, затем горизонтальные штапики.

2. Снимают стекло, немного наклоняя рамы на себя.
3. Откручивают болты, снимают с навесов колпачки, заглушки, затем убирают створки. Ручки устанавливают в режим проветривания, створку немного приоткрывают, так она легко сходит с петель.

После подготовки окна в раме отмечают точки под анкера – их должно быть по две снизу, 2 сверху и 1 по центру каждой стороны. Сверло выбирают под анкер размером в 10 мм.

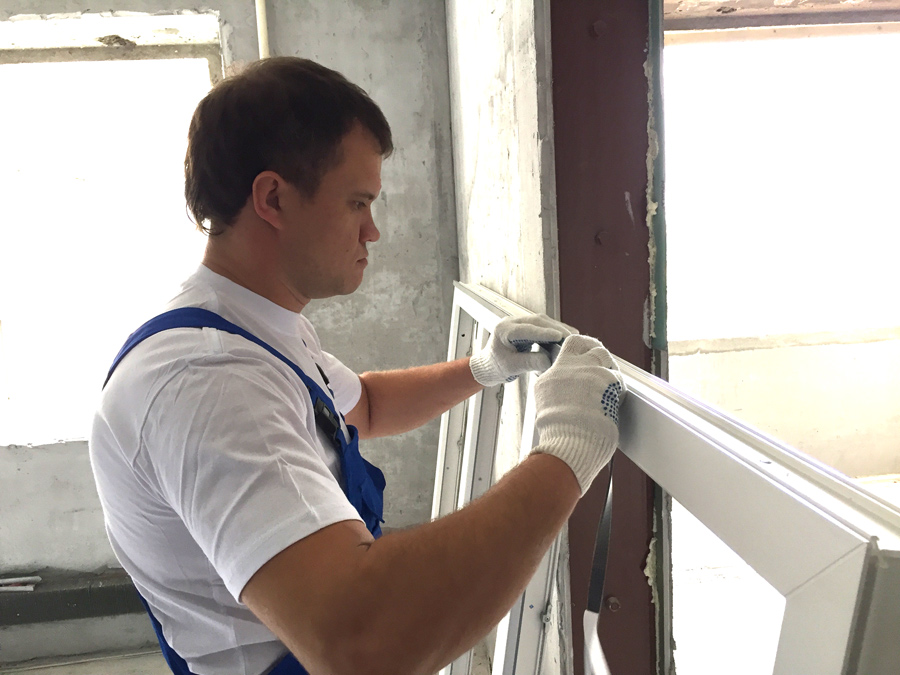

Установка рамы окна при помощи дюбелей

Техника нужна, если выполняется установка пластиковых окон в деревянном доме. При использовании дюбелей нет нужды в подгонке колодок. Прочные дюбели удержат раму в любой ураган, поскольку конструкцию плотно фиксируют к стенам.

Этапы работы:

• в раме просверливают отверстия, крайние делают на расстоянии в 200 мм от углов, а остальные высверливают с равномерным шагом (не более 600 мм) между крайними;
• выбирают дюбели с таким расчетом, чтобы они заходили в стену на 80 мм, отверстия в стене делают с запасом в 30 мм – складывая все параметры (плюс толщина рамы), высчитывают размер ножки дюбеля;
• после подготовки отверстий в раме, ее устанавливают в проем;
• подгонку делают колодками, выставляя их точно по уровню;
• размечают точки сверления в стене, делают отверстия;
• в дырки ставят гильзы.

После подготовки раму снова ставят в проем, прикручивают на дюбели. Конструкция надежно зафиксирована.

Установка окон в деревянном доме своими руками. Необходимые инструменты и материалы

Установка окон ПВХ своими руками в деревянном доме невозможна без:

• молотка;
• уровня (желательная длина 60 см, более короткие могут дать погрешность);
• перфоратора или дрели с ударным механизмом;
• болгарки и электролобзика для формирования отлива окна и подоконника;
• шуруповёрта для крепления монтажных пластин, а также отлива;
• набора шестигранных ключей (используются при регулировке окна после установки).

Фото 1 — Устанавливаем окна в деревянном доме

Материалы для установки ПВХ окна своими руками:

• монтажная пена (если окно стандартного размера, может хватить и одного баллона на 750 мл);
• шурупы с буром 21×3,9 мм – не менее 15 шт.;
• деревянные бруски 40*40*40 мм (используются для выравнивания пластикового окна по горизонтали);
• дюбель-гвозди (для быстрого монтажа) – не менее 10 шт.;
• пенопласт (используется при установке подоконника) – хватит и листа на 50-70 см², при толщине листа в 20-30 мм.

При выборе профиля ПВХ ориентируйтесь на продукцию торговых марок REHAU и BRUGMANN (Германия), PROPLEX (Австрия), Brilliant (Украина), Artec (Германия), WINHOUSE (Турция).

Современные технологии позволяют использовать данный материал и при нулевой температуре, однако большинство товаров данной категории не рассчитаны на работу при температуре меньше 15°С

Выбирая монтажную пену для заделки швов и стыков, обратите внимание на объем баллонов, объем расширения пены после распыления и на способ распыления материала − некоторые производители прилагают к баллонам специальные пластмассовые насадки, в то время как для других следует докупать специальные пистолеты

Установка окон в бревенчатом доме

Монтаж в бревенчатом доме начинается с обсадки.

Существует три варианта этого процесса:

1. Шип-монолитного типа.
2. Окосячка закладным бруском.
3. Через колоду.

Наиболее популярным является второй вариант, но обсадка закладным бруском принято считать самой надежной.

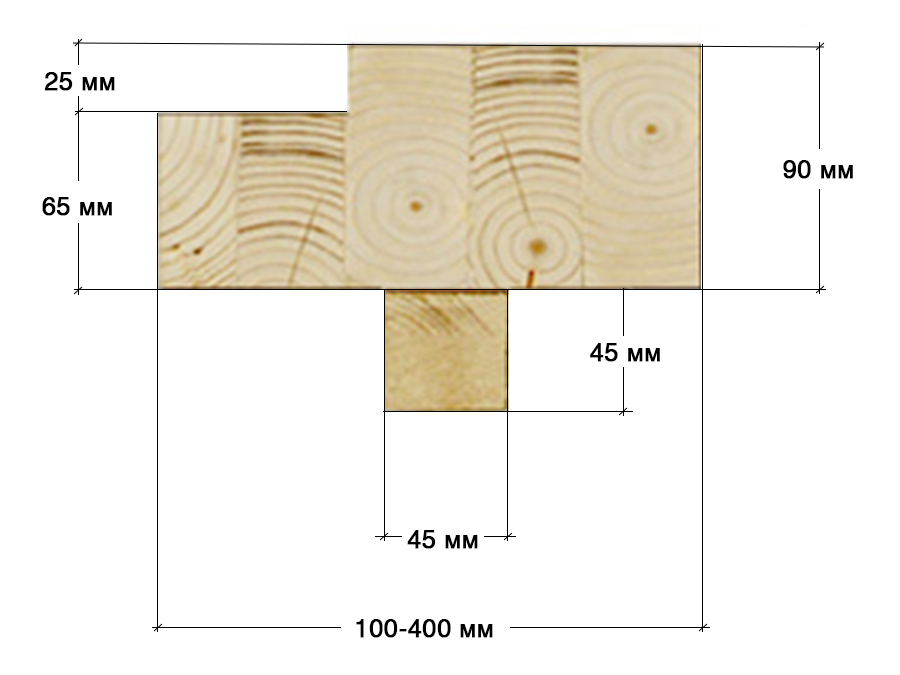

Алгоритм действий для закладки:

В проем для окна, прямо посреди бруса, потребуется выбрать две борозды вертикального типа. Оптимальный размер 5х5 см. Выполнить процесс рекомендуется бензопилой или же циркулярной пилой. В образовавшиеся пазы вбить брус такого же размера – 5х5 см. Брус рекомендуется обернуть со всех сторон льноватином

Важно обернуть его так, чтобы уплотнительная смесь была расположена между стеной и бруском и заходила на стены в проеме. В верхнюю часть бруска установить доску обрезного типа и зафиксировать ее саморезом заподлицо

Два самореза внизу и два сверху. Рекомендуется заранее просверлить небольшие дырочки, диаметр которых немного больше шляпы самореза. Элементы вертикального типа не должны касаться верхней части проема с рекомендуемым запасом в 8 см. Это необходимо, чтобы вершник толщиной в 5 см имел отступ минимум в 3 см от бруса стены. Это расстояние в 3 см называют зазор для усадки. Вершник должен вставляться в отверстие с незначительным усилием. Он ни в коем случае не должен свободно двигаться вдоль пазов. Саморезы рекомендуется вкручивать под углом в 15-20 градусов. Далее утеплитель требуется установить в зазор и закрыть его с внутренней стороны изоляцией, а с внешней – защитной мембраной от ветра.

При выборе шип-монолитного типа обсадки потребуется заранее выпилить элемент Т-образного типа, который вставляется в пазы и укрепляется саморезами.

Демонтаж и замеры перед установкой пластиковых окон

В деревянном доме пластиковые окна ставят после усадки

Готовый оконный блок состоит из рамы, створок, стеклопакета. Открыванием управляет съемная поворотно-откидная фурнитура. Чтобы окно правильно вошло в стеновой проем, нужно определить размеры для монтажа после установки обсады.

Замеры делают с учетом вариантов монтажных зазоров:

• торцевой промежуток или боковой — это расстояние между краем проема и рамы;
• фронтальный зазор показывает пролет между внешней плоскостью окна и четвертью стены.

Определяют расстояние по ширине стенового отверстия вверху и внизу, а высоту измеряют с левого и правого бока. Оставляют зазор, чтобы установить подоконную доску. Делают на бумаге эскиз в виде четырехугольника, проставляют цифры, оценивают соответствие параметров. Бывает, что размеры одного порядка различаются.

Для контроля измеряют противолежащие диагонали оконного отверстия в стене. Их сравнение дает представление о степени искривленности проема под установку рамы. Определяют приемлемые размеры окна так, чтобы блок входил в отверстие и при этом его углы были прямыми.

Полученные размеры сообщают изготовителю. Указывают количество открывающихся частей, вариант распахивания (откидной, поворотный, поворотно-откидной). Иногда достаточно одной верхней фрамуги. Лучшим вариантом будет пригласить опытного замерщика, которые снимет размеры правильно и определит выгодную конфигурацию для конкретного случая.

При демонтаже старого окна сначала разбирают откосы, затем обнажают элементы крепления. Для снятия применяют болгарку, чтобы перерезать болт, саморез, анкер, или выкручивают метизы шуруповертом, если такое возможно.

Различные конфигурации стен

Торцы в домах могут иметь выступы-четверти такие обрамления присутствуют по бокам и вверху с наружной стороны торца. Внизу отверстия такие элементы не предусмотрены, т. к. рассчитывают место для подоконника (стандартно — 3 см). Выступы бывают шириной 5 – 6 см, тогда размеры окна меряют по внешней линии проема. Расстояние для крепления оконного отлива не учитывают, т. к. элемент фиксируют к коробке.

Рулетку помещают так, чтобы размеры окна в доме из бруса были больше на 2 – 2,5 см (с двух сторон включительно), а вверху добавляют 1,5 см. Если переплет выполнить больше по ширине, лицевая часть рамной боковой стойки или верхней рамы будет скрыта четвертью, и снаружи будет видно только тело стеклопакета.

Во втором варианте замер производят в отверстии стены, где нет четвертей, т. е. торцы имеют прямую форму без изгибов. В этом случае можно определять габариты с внешней и внутренней стороны проема. Между стенами измеряют ширину, отнимают 4 – 5 см, чтобы сделать монтажный промежуток с боков. По высоте размер уменьшают на 2,5 см сверху и 3 см внизу (для подоконной доски).

Конструкция пластиковых изделий

Прежде чем переходить к непосредственно монтажным работам, нужно разобраться, что такое стеклопластиковый пакет и какие составные части он имеет.

Начнем с названия. Окна производят из материала поливинилхлорида, сокращенно ПВХ. Отсюда пошло и другое название окон.

Рама является основным элементом какого бы ни было окна.

Для пластикового изделия ее изготавливают из особого профиля из ПВХ – многокамерного, состоящего из разделенных перегородками ячеек.

Считается, что чем их больше, тем окно будет теплее. Говоря о числе камер в будущем окне, предполагают именно число ячеек в профиле.

В самой большой камере в центре конструкции имеется синяя вставка.

Это специальный армирующий элемент, обеспечивающий всему профилю необходимую жесткость и прочность.

В окнах пластиковых данный элемент изготовлен из одноименного материала, а в металлопластиковых из металла.

В этом заключается основная их разница.

Все профили можно подразделить на отдельные типы: премиум, эконом и стандарт.

Обычно покупатели предпочитают окна стандартного класса.

У класса эконом очень тонкие перегородки, которые быстро начинают промерзать.

У изделий премиум имеется множество добавочных опций, некоторыми из которых практически не приходится пользоваться.

В стандартном исполнении профили имеют белую окраску, но по заказу их могут сделать коричневыми, цветными или имитирующими древесину.

Строение пластиковых окон

Как мы уже сказали, основой окна является рама.

У окна, состоящего из нескольких частей, вертикальная составляющая под названием импост разделяет ее.

В окне их двух стекол имеется один импост, из трех два, и так далее.

Неподвижная часть окна называется глухарем, та, что открывается створкой.

Скрепленные герметично между собой стекла (два, три и т. д.) составляют стеклопакет, который вставляется в окна.

Фольгированная лента, вставленная между стекол, предназначена для обеспечения герметичности.

Изготавливаются стеклопакеты с особыми качествами: тонированным, армированным или энергоэффективным стеклом.

Существуют стеклопакеты, внутри которых, между стекол, содержится инертный газ. Это эффективный способ борьбы с потерями тепла.

К раме стеклопакеты прижимаются тоненькой планкой из пластика – штапиком.

Черный резиновый уплотнитель гарантирует соединению герметичность.

Запорная фурнитура, состоящая из комплекта механизмов для запирания и открывания, монтируется на оконных створках.

Она может быть разной, так как обеспечивает множество различных функций: обычное открывание, проветривание, микропроветривание и прочее.

Все оконные составляющие (створки, рамы, импосты) оснащены уплотнителями.

Внизу рамы на уличной стороне имеются специальные дренажные отверстия, закрытые колпачками. Они служат для удаления образующегося из-за разницы температур внутри и снаружи конденсата. Наружная доска, отводящая осадки, называется отлив.

Верхние и боковые части изнутри помещения и снаружи заделываются откосами. Они могут быть сделаны из аналогичного материала или по иной технологии.

Конструкция пластиковых изделий

Составляющими металлопластиковых окон являются:

Рама. Это важная часть, несущая главную функцию конструкции—обеспечение жесткости и герметичности. Пластиковый профиль снизу армируется стальным профилем и скрепляется с ним саморезами. Он сваривается на местах стыков в заводских условиях;

Створка. Она обеспечивает доступ воздуха в помещение и его ограничение. Пластик придает ей эстетический внешний вид, а стальной армированный профиль укрепляет ее, делает прочной и долговечной;

Фурнитура. К ней относятся элементы и механизмы, способствующие закрыванию и открыванию створки окна:

Фурнитура наглядно

• Фиксатор ручки, который помогает удерживаться открытому окну под углом;
• Запорные ролики. Они прижимают створку к раме;
• Блокиратор непроизвольного закрытия. Он препятствует закрытию створки от сквозняка;
• Поворотно-откидная фурнитура позволяет установить створку в 4 положениях.

Стеклопакет. Он представляет собой часть оконного блока, пропускающего свет. Он включает в себя 2-3 стекла. Камера между двумя стеклами заполняется газом;

Штапики. Ими закреплено стекло на раме;

Резиновые уплотнители. Они необходимы для обеспечения герметичности конструкции;

Импост. Это пластиковый профиль, внутри которого располагается стальная армированная труба. Он служит связующим элементом между частями окна;

Штульп. Он располагается на створке.

Окно в разрезе

Окосячка и обсада для ПВХ окон: как сделать правильно

Своим заказчикам мы рекомендуем использовать закладные коробки из сушеного клеенного бруса. Установка окон в подготовленную деревянную коробку (обсаду/окосячку) в остальном соответствует общепринятому монтажу по ГОСТ.Монтаж пластиковых окон по ГОСТ

Есть два варианта устройства обсады (окосячки) для дома:

• окосячка в колоду;
• окосячка в закладной брусок.

Это интересно: обналичка и оклад – термины употребляемые в народе для обозначения отделки окосячки, закладного бруска/ обсадной коробки.

1. Окосячка в колоду:

В оконном проёме выпиливается шип (гребень), на который потом одевается оконный “лафет” или колода. Именно такой вариант окосячки называют обсадой с колодкой.

Колода представляет собой деревянный брус с пазом. Таким образом, усыхающие брёвна с гребнем на торце движутся внутри колоды обсады как по салазкам, абсолютно не оказывая никакого давления на окно и не повреждая его. Затем, в уже подготовленный таким образом оконный проем, можно устанавливать пластиковое окно.

2. Окосячка с закладным бруском:

Второй способ отличается от предыдущего тем, что вместо шипа в стене выпиливается паз, в который потом устанавливается лафет с брусом. Поэтому такая технология называется “с закладным бруском”.

На изображении представлен вариант обсадной коробки для монтажа окосячки с закладным бруском.

При возникновении затруднений – вы всегда можете обратиться к нам за консультацией. Тел.: +7 (495) 718-9595
