Арочная теплица из профильной трубы 6 3м чертеж. Делаем самодельную теплицу из профильной трубы и поликарбоната
Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.
Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

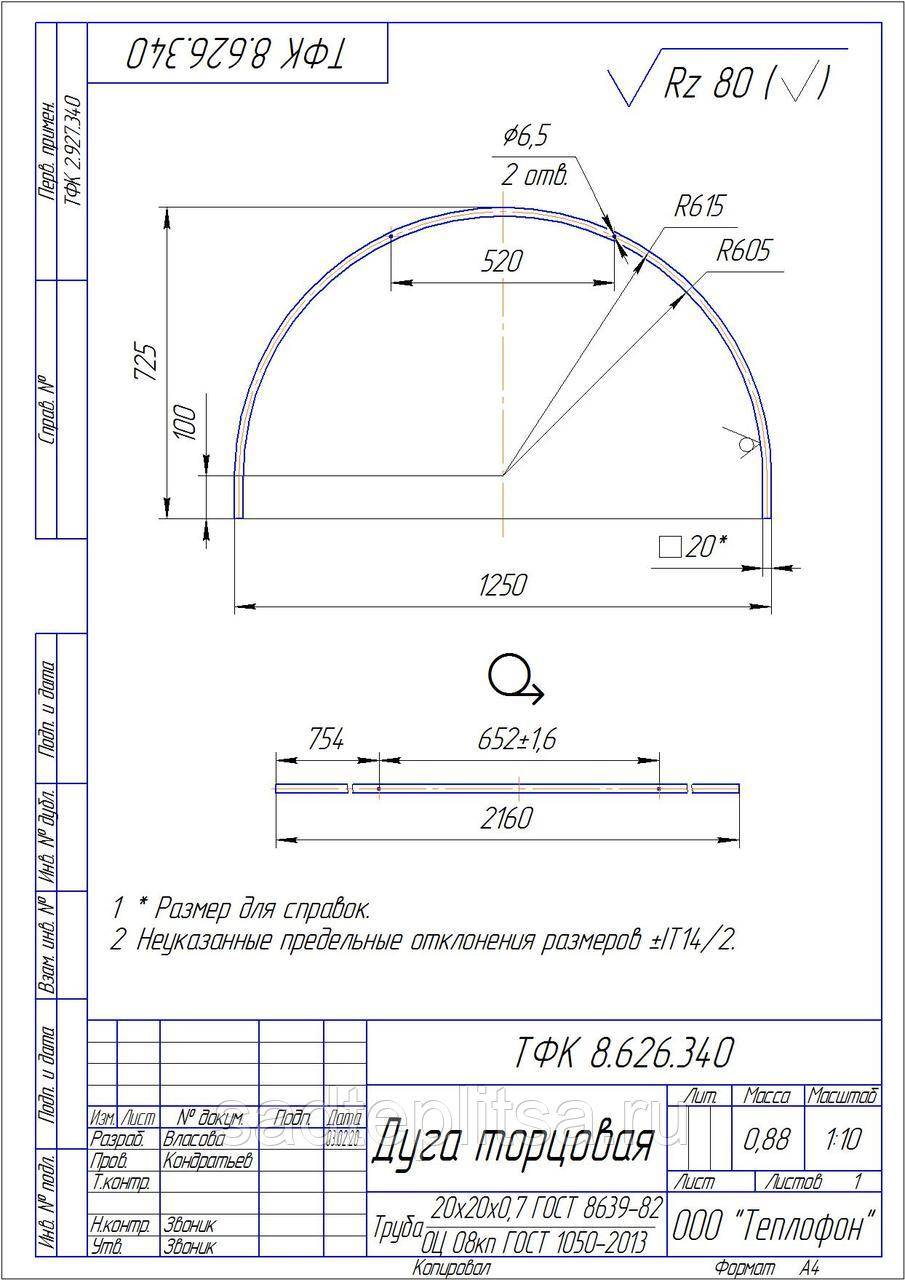

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.
Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.
При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.
Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.
На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.
Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.
Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.
Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.
Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом. При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке
После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки
Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки
При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.
Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.
После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.
Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.
Виды теплиц
По типу конструкции выделяют следующие виды теплиц:
- арочные;
- прямоугольные;
- пристенные;
- пирамидальные;
- многоугольные.
Оптимальным вариантом являются арочные теплицы. Благодаря форме, на изготовление теплицы требуется меньше материала, что сказывается на конечной стоимости.
Прямоугольные парники – самые простые в исполнении и хорошо освещаются. Однако зимой на них скапливается много снега, способного повредить конструкцию.
Пристенные теплицы пристраиваются к дому или другому зданию, что значительно снижает расход материала. Такой парник рекомендуется устанавливать с южной стороны строения.
Пирамидальные парники малогабаритны, занимают немного места. Они сложны в изготовлении, что сказывается на их стоимости. Однако такая конструкция не только принесет пользу владельцу, но и станет истинным украшением сада.
Многоугольные конструкции способны украсить любой участок. Внешне они напоминают беседки. Чаще всего такие парники применяются для выращивания цветов и зелени на продажу.
Каркас
Каркас набирают из таких составляющих:
- стойки: устанавливаются по углам и вдоль стен с равным шагом;
- нижняя обвязка: горизонтальные элементы, связывающие стойки снизу;
- верхняя обвязка: аналогичные элементы, расположенные сверху;
- стропильная система.
Дешевле всего стоит и наиболее прост в строительстве деревянный каркас. В качестве стоек и стропил применяют доску сечением 100х40 мм или бруски — 50х50 мм.
Все пиломатериалы пропитывают антисептиком, иначе они вскоре сгниют. Доски и бруски соединяют саморезами или гвоздевым боем. Т-образные соединения устраивают посредством уголков.
Стропила для арочной крыши также можно изготовить из древесины, по технологии процесс похож на производство клееного бруса:
- несколько тонких ламелей обмазывают клеем;
- собирают в пакет и фиксируют в изогнутом виде в специальном станке — вайме (также используется для сборки деревянных щитов);
- после отвердения клея извлекают из станка готовое изделие.
Какой каркас можно использовать?
Каркасы для арочных теплиц можно классифицировать по типу используемого материала, а именно:
- алюминиевые. Отличаются долгим сроком службы и неприхотливостью в уходе, поскольку не гниют и не ржавеют. В дополнительном окрашивании не нуждаются;
- деревянные. В последнее время используются все реже, поскольку сам материал нужно дополнительно обработать перед использованием, в частности – пропитать специальными составами против грибков, гниения и пр. Если вы делаете стойки из дерева своими руками, их нужно обшить гидроизоляционным материалом до того, как закопать, в противном случае конструкция (арочная теплица) быстро придет в негодность и банально развалится;
- из ПВХ. Также, как и алюминиевый каркас, не поддается процессам гниения, негативному воздействию кислот, химикатов, а также прочих щелочей и удобрений. Плюс ко всему — имеет привлекательный, эстетичный внешний вид;
- др. металлические каркасы.
Последние можно классифицировать на такие группы:
каркасы из профильной трубы. Арочная теплица из профильной трубы, построенная своими руками надежная (выдерживают большое количество осадков в виде выпавшего снега, дождя), собираются быстро, в специальном уходе не нуждаются;
Обратите внимание! Если вы строите арочные теплицы и используете не цельносварной каркас из профильной трубы, максимальная нагрузка на него будет значительно меньше – до 40 кг/м. кв
снега.
- из шляпного профиля. Долговечные, прочные, не поддаются воздействию коррозии. Удобно перевозить: листы поликарбоната длиной в 2, 1 м. легко скручиваются в рулон. Но такой каркас может не выдержать обильных осадков;
- из уголка. Очень прочный, выдерживает давление снега до 100 кг/м кв. Единственным недостатком можно считать высокую стоимость.
Выбор материала и сборка каркаса
Материал каркаса выбирают
, исходя из размеров будущей конструкции и покрытия. Для многолетних и особенно зимних теплиц предпочтителен стальной оцинкованный профиль. Для легкой переносной конструкции можно использовать гипсокартонный или V-образный.
Арочная конструкция может быть сварной или сборной. Элементы для нее можно сделать своими руками, используя станок-трубогиб. Также хорошие дуги для теплицы получаются из профильной трубы: для этого следует с одной стороны надрезать профтрубу болгаркой на 2/3 ширины, затем согнуть ее и сварить швы.
Рассмотрим пошаговый план создания самодельного арочного корпуса.
- По необходимости просверлите на элементах дуг отверстия согласно схеме и соедините их в полукруглую конструкцию.
- Чтобы упрочнить арки, присоедините к ним перекладины и укосины.
- Смонтируйте вертикальные стойки, косые поперечины и раму для двери. Для этого можно использовать пластины-треугольники и уголки.
- Закрепите боковые и верхние стяжки на фронтоне, после чего присоединяйте к ним промежуточные арки.
- В конце арки соберите и установите еще один глухой фронтон.
- С помощью анкерных болтов либо уголков и саморезов укрепите готовый каркас на фундаменте.
Чем можно строить
Для монтажных работ вам понадобятся следующие инструменты:
- болгарка;
- ножницы по металлу;
- шуруповерт;
- строительный уровень и отвесы;
- рулетка.
Из материалов для постройки теплицы своими руками вам будут необходимы:
- металлические профили. Лучше всего использовать стоечные профиля, 50-го или 42-го размеров;
- дюбеля и саморезы, с помощью которых профиля будут скрепляться между собой;
- листы поликарбоната, используемые в качестве настила.
Такой набор материалов и инструментов поможет быстро и без проблем смонтировать металлический каркас своими руками.
Перед постройкой нужно определиться с формой и размером сооружения, а также местом его размещения.
Выбор формы
В зависимости от потребностей форма теплицы может быть как простой, так и сложной.
Рассмотрим самые популярные формы современных теплиц:
- Арочная форма. Такая конструкция теплицы обеспечивает равномерность внутреннего пространства и освещения. Она проста в монтаже (из-за минимального количества швов), к ней очень легко добавлять новые секции. Такой парник обладает хорошей устойчивостью к ветрам и достаточно большим рабочим объемом.
- Односкатная теплица (пристенная). Очень выгодный вариант, так как одна стена такой теплицы – это ваш загородный дом или дача. С помощью глухой стыковки со стеной жилого здания или отапливаемой хозяйственной постройки поможет значительно сэкономить на отоплении теплицы в зимнее время. Размещать пристенную теплицу необходимо с южной стороны здания.
- Теплица в форме «А» (двускатная). При создании конструкции можно пользоваться жесткими материалами, так как верх такого парника не изогнут. В качестве покрытия может выступать стекло или панели из поликарбоната.
- Теплица по Митлайдеру. Так как арочная конструкция теплицы не может обеспечить оптимальный уровень вентиляции, то была придумана форма конструкции, в которой эта проблема полностью решается. Двухуровневая крыша и наличие больших фрамуг обеспечивает хорошее проветривание теплицы.
Выбор размера
Размер теплицы зависит от того, что и в каком количестве вы собрались выращивать. Заранее определитесь с расположением грядок.
Необходимо помнить, что боковые грядки можно достать лишь с одной стороны, поэтому не стоит их делать слишком широкими.
Рекомендуется делать боковые грядки не шире 60-90 см, а центральные можно выполнять и 120-140 см.
Выбор места
На выбор места под теплицу влияет очень много факторов:
- световой режим;
- направление господствующих ветров;
- ровность участка;
- удобство подхода к теплице;
- прочие.
Основным фактором, влияющим на выбор места под теплицу, все же является световой режим. Теплица обязательно должна располагаться на хорошо освещенной солнцем территории, так как именно солнечные лучи являются основным источником энергии для роста растений.
Но летом и поздней весной может возникнуть противоположная проблема: парник будет слишком сильно подвергаться воздействию солнечных лучей, в результате чего внутри будет очень высокая температура и растения будут плохо расти или даже гибнуть.
В таком случае выходом из ситуации станет установка в теплице автоматической системы вентиляции. С помощью современных вентиляционных систем, работающих в автоматическом режиме, довольно легко поддерживать внутри теплицы оптимальную температуру и благоприятный микроклимат для всех видов растений.
Для установки теплиц весеннего типа необходимо выбрать место так, чтобы парник был хорошо освещен солнцем в первой половине дня. В послеобеденные часы рекомендуется, чтобы весенние теплицы находились в тени.
Что касается зимних построек, то тут подойдет открытое пространство без строений и деревьев, а угол падения лучей в зимнее время должен составлять 15°. При создании парника с наклонными боковыми стенами свет будет попадать внутрь под прямым углом и тем самым обеспечится максимальное проникновение света.
Для постоянных зимних теплиц очень важным фактором в выборе места для строительства конструкции является направление господствующих ветров.
Возводить теплицу можно только на ровном участке. Будущее месторасположение теплицы необходимо предварительно подготовить: очистить от мусора и при необходимости выровнять, но уплотнять почву все же не рекомендуется, так как таким образом нарушится ее структура и плодородность.
Ну и последний немаловажный фактор – это удобство подхода к теплице. Лучше всего создавать пристенные теплицы или строить их около дома.
Теплица из легкого профиля
Фундамент у этой конструкции отсутствует. В роли основания выступает тонкопрофильная обвязка. Чертежи таких сооружений составляются по принципу конструктора. Главный недостаток – каркас будет довольно тонким, иметь малую массу, и может легко деформироваться. Поэтому, стойки нужно располагать с шагом около 50-и см. Соединительные элементы – крестовины и тройники.
Форма теплицы из маловесного профиля может быть любой. Можно собрать конструкцию как с односкатной, так и двухскатной крышей. Чтобы теплица была более жесткой, профиль стоит выбирать алюминиевый, и дополнительно сооружать фундамент из бетона, или кирпича.
Виды материалов покрытия теплиц
Если каркас гарантирует устойчивость и прочность теплицы, то материал покрытия – освещенность и тепло. Самые популярные материалы для покрытия теплиц, которые применяются в сельском хозяйстве:
- стекло;
- поликарбонат;
- полиэтиленовая пленка;
- агроволокно;
- ПВХ-пленка.
Стекло – традиционный материал для организации закрытого грунта. Оно прозрачное, но не пропускает достаточно солнечных лучей оптимального для растений спектра. К тому же, стекло очень хрупкое, его сложно монтировать и стоит оно сравнительно дорого.
Намного рациональней использовать листы сотового поликарбоната. Он хорошо пропускает свет, прочный благодаря своей структуре. Листы выпускаются больших размеров, что ускоряет и облегчает монтаж. Поликарбонат отлично справляется с задачей, поставленной покрытию теплицы – удерживает тепло и пропускает достаточно света.
Самый простой в монтаже и эксплуатации материал – пленка, она же и самая дешевая. Современная промышленность давно справилась со всеми недостатками полиэтилена. Пленкам больше нестрашно прямое воздействие солнечных лучей. Прочность обеспечивается сеточным каркасом. Пленка хорошо пропускает солнечные лучи, но легко рвется – это ее основной недостаток.
Как видите, чтобы построить теплицу, нужно проанализировать немало информации. Если этот факт вас обескураживает, всегда можно прибегнуть к готовым экземплярам, произведенным на заводе. В этом случае вам нужно будет всего лишь определиться с размером и местом на вашем участке, куда теплица будет установлена.
https://youtube.com/watch?v=RP2K8Se1IX8
Всякое маленькое любительское садоводческое хозяйство рано или поздно может быть реструктуризировано в более крупное, приносящее стабильный доход. Так рождаются фермерские предприятия, созданные уже не ради свежего огурчика на столе, а с целью заработка денег. Поставка этого процесса на производственные «колеса», систематическое и бессбойное выращивание урожая в условиях сезонности невозможно без таких сложных комплексов, как промышленные теплицы.
Выясняем всё про размеры
Размеры теплицы высчитываются исходя из собственных пожеланий и соответствия стандартным габаритам профильной трубы с поликарбонатом. Это делается, чтобы исключить перерасход материалов, лишних обрезков и лишней работы, которая может быть связана с компоновкой этих обрезков в попытке сэкономить. Последнего делать категорически не стоит.
Стандартные размеры поликарбоната 6х2,1 м. При обшивке каркаса не потребуется обрезать его листы.
Высоту можно увеличить искусственным способом: с помощью ленточного фундамента. Ещё один плюс такого фундамента в защите от проникновения грызунов или других вредителей.
Расстояние между каждой аркой устанавливается в 1 метр. То есть на каждые три арки – один лист поликарбоната (6х2,1 м). Если к примеру планируется шестиметровая в длину теплица, значит потребуется 7 хлыстов профиля для основных дуг и 3 листа поликарбоната.
Оптимальное сечение профтрубы для дуг и нижней опорной рамы: 25х25х2 мм. Для перемычек и форточек подойдёт сечение 20х20х1,5 мм. Для каркаса двери – 25х25 мм.
Если нужна теплица более 6 м. в длину, также ориентируйтесь на стандартные параметры поликарбоната, чтобы избежать перерасхода. Например, 8-10-12 м.
Если у Вас будет более крупная по всем габаритам теплица, то для основы каркаса берите профильную трубу сечением от 30х30 до 40х40 мм.
Вход в теплицу делайте не менее 0,7-0,8 м., это обеспечит удобство вноса рассады и инструментов, будет достаточно пространства для заезда обычной садовой тачки.
Если теплица будет использоваться в холодное время года, сделайте небольшой тамбур. Он защитит от сквозняка при входе-выходе. Также в нём практично хранить садовый инвентарь.
Толщина поликарбоната для теплицы
Для арочной формы достаточно 4-6 мм, но лучше брать 6 мм поликарбонат, кровля будет крепче и устойчивее. А вот 4 мм может не перезимовать, зависит от того, какая будет погода. Если вы живёте на своём участке круглый год, то сможете контролировать снеговую нагрузку, при необходимости очищая налипшее.
В случае обшивки теплицы поликарбонатом в 4 мм, расстояние между дугами уменьшается, чтобы не потерять в нагрузке. Но экономя таким образом, Вы всё равно тратите больше на металлопрофиль. Да и не факт, что надёжность кровли от этого вырастет.
А с поликарбонатом толщиной в 6-8 мм зимой гораздо больше гарантий, что листы не прогнутся под весом снега.
Двускатная Теплица из поликарбоната своими руками. Как сделать двухскатную теплицу своими руками
Сооружение теплицы предполагает выполнение определенного алгоритма строительства.
Закладка фундамента
Выполняемый своими руками чертеж двухскатной теплицы из поликарбоната указывает необходимость возведения фундамента во избежание проседания грунта под тяжестью конструкции. Наиболее удобное основание – ленточное. Для его заливки необходимо выкопать траншею по периметру теплицы и соорудить опалубку из деревянных досок. На дно ямы укладывают полиэтиленовую пленку в качестве гидроизоляции, затем ее засыпают гравием. Сверху заливают бетонный раствор. Во избежание растрескивания по мере высыхания его необходимо смачивать водой из пульверизатора. Продолжать работы по монтажу конструкций можно только после полного высыхания бетонного фундамента. На это может уйти от 2 до 5 недель.
Функция основания не только в том, чтобы сделать конструкцию теплицы прочнее и устойчивее, но и в продлении ее срока службы. Качественный фундамент также служит защитой от заморозков и значительно утепляет парник. На участках с высоким уровнем грунтовых вод рекомендуется возведение сплошного фундамента. Он должен быть значительно глубже ленточного, так как сверху него насыпается плодородный грунт для растений.
Установка каркаса
Металлический каркас двухскатной теплицы можно изготовить самостоятельно или приобрести готовыv, согласно размерам, указанным в чертеже. Первый вариант дорогостоящий, но его качество гарантировано фирмой-изготовителем. В то время как самостоятельное изготовление невозможно без навыков и наличия специфических инструментов.
Каркас устанавливают на фундамент и фиксируют при помощи анкерных болтов в заранее просверленные в бетоне отверстия. На этапе заливки основания можно предусмотреть металлические шпильки, на которые крепится каркас.
Обустройство крыши
При изготовлении конструкции каркаса под заказ крышу доставляют также в разобранном виде. Она устанавливается на каркас при помощи анкерных болтов. Сложнее изготавливать каркас крыши самостоятельно, например, если конструкция теплицы деревянная. В таком случае необходимо рассчитать двухскатную крышу для теплицы таким образом, чтобы расстояние между стропилами равнялось ширине листа поликарбоната.
Крепление поликарбоната
Крепить поликарбонат на двухскатную теплицу необходимо начинать с крыши. Монтаж обшивки осуществляется при помощи саморезов. Если каркас металлический, то в нем должны быть предварительно просверленные отверстия.
Важно! Между саморезом и листом поликарбоната рекомендуется поместить металлическую шайбу. Она снизит давление шляпки самореза на обшивку и сохранит целостность листа
Работа с поликарбонатом должна выполняться аккуратно, так как, несмотря на гибкость, материал хрупкий. Следует избегать появления сколов, трещин. Покрыть двухскатную теплицу поликарбонатом трудно, поэтому рекомендовано выполнять работу с помощником.
Делаем из пластика
Пластик — очень популярный материал, используемый в строительстве, нас в частности интересуют 2 вида изделий из пластика, это водопроводные пластиковые трубы и пластиковый профиль. Оба они, с успехом используются для изготовления парников.
Конструкция из ПВХ труб
Парник из труб.
- Первое, с чего следует начать, сбить импровизированный фундамент под нашу конструкцию. Для этого используем доску 20х60 мм или 20х100 мм, это не принципиально. В качестве примера, будем использовать конструкцию 3м на 6м. Геометрию можно проверить, измерив диагонали, они должны быть одинаковыми.
- Доску, перед строительством, обработайте защитным раствором, самый бюджетный вариант, отработка машинного масла.
- Далее, по углам, следует зафиксировать короб на земле. Для этого используем обычную, строительную арматуру длиной порядка 50 см. Хорошо, если вы сможете концы этих штырей загнуть в виде буквы Г на 20 мм. Для лучшей фиксации.
Фиксация каркаса.
- Следующим шагом, нарезаем 24 прута арматуры длинной по 80 см. Они станут основой для крепления каркаса.
- Забиваем нарезанные пруты в землю наполовину, по двум большим (6м) сторонам каркаса с шагом в 50 см. Делаем это с внешней стороны доски.
- Далее на арматуру надеваем пластиковые трубы, в виде арки. Трубы нарезаем заранее (12шт.). Расчет дуги теплицы, делаем опытным путем. Возьмите упругую проволоку и согните по предполагаемой арке, выпрямите и замерьте.
Фиксация трубы
- Далее готовые трубы следует зафиксировать на каркасе. Для этого используем металлическую ленту для крепежа. Огибаем ее вокруг трубы и фиксируем саморезами.
- Каркас входной двери и вентиляционного окна напротив сбиваем из бруска 50х50. Прикручиваем его к коробу фундамента и фиксируем в точках соприкосновения с дугами. По опыту, не лишним будет сбить диагональную распорку, для лучшей фиксации деревянного каркаса двери. Поместить ее можно как изнутри, так и снаружи, там, где она будет меньше мешать.
ЧИТАТЬ ТАКЖЕ: Применение ЦПВС сетки Фиксация ребра жесткости.
Далее расскажем, как сделать ребро жесткости. Для него используем ту же ПВХ трубу, длина 6м. Пускаем ее сверху и подвязываем, пластиковыми хомутами к каждой дуге.
Вид готовой конструкции.
- В конце обтягиваем полиэтиленовой пленкой, лучше армированной. Плёнку фиксируем на деревянной обвязке, при помощи деревянных планок.
- По такому же принципу можно делать маленькие парники, к примеру, 1м на 2м. С единственным отличием, арматура не используется, а труба на каркасе фиксируется двумя хомутами с каждой стороны.
Конструкция из пластикового профиля
Так же для подобных теплиц можно использовать ПВХ профиль и стеклопластик, Эти профиля имеют сходные характеристики.
Но дуги на теплицу из пластикового профиля, удобней, если планируется обшивка из поликарбоната.
Конструкция из профиля.
- Для соединения пластикового профиля купите специальные крестовины и уголки, с их помощью вам будет намного удобней соединять отдельные планки.
- Для того, чтобы сделать арочную конструкцию нам понадобится строительный фен.
- Для начала, сделайте шаблон из проволоки или начертите на ровной поверхности требуемый изгиб.
- Далее строительный фен разогреваем до температуры 180˚С и аккуратно нагревая профиль, гнем его по шаблону. Так изготавливаем нужное количество арок, из расчета размещения с шагом 50 см.
- Профиль легко гнется и без нагрева, но в таком случае создается постоянное внутреннее напряжение в самом профиле и когда, вы начнете крепить поликарбонат саморезами к профилю, профиль может лопнуть.
- Конструкцию следует фиксировать несколькими ребрами жесткости, перпендикулярно аркам, минимум 2 по бокам и 1 сверху, но в высоких конструкциях следует делать больше ребер.
- Если строительного фена нет и вы всё же, решили просто гнуть арки из профиля, то в таком случае, поликарбонат крепите хомутами. Изнутри накладываете пластиковый или металлический хомут, в обхват профиля. И двумя саморезами с термошайбой притягиваете лист поликарбоната к стойке, не повреждая стойку. Но поликарбонат покрытие капризное и не любит большого количества отверстий, так что решать вам.

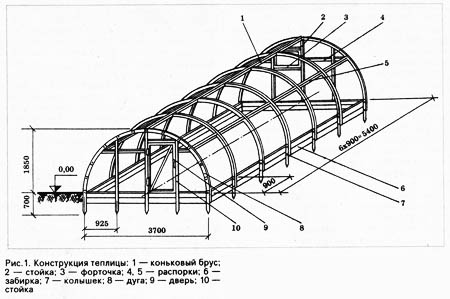

Схема теплицы.
