Революционная теплица по Митлайдеру: 8 отличительных черт

Солнечная теплица из дерева под поликарбонат. Мастер класс + фото

Это довольно не простой вариант теплицы. Но если постараться и потратить немного времени можно построить профессиональное помещение для разведения садово-огородных культур.

Попробуем изучить инструкцию

Первым делом заливаем фундамент и устанавливаем на нем столбы для основания теплицы

Затем начинаем сооружать стены. Устанавливаем доски на столбы, делаем оконные проемы, вставляем стекла или стеклопластиковые панели

Собираем каркас крыши из профильной трубы и деревянных реек

Устанавливаем в торцевой части крыши механизм открывания окна

Благодаря нашей постройки урожай не заставит себя долго ждать

Источник фото: www.instructables.com/id/Solar-Hothouse

Читать полностью (ссылка)

Особенности и преимущества теплицы Митлайдера

Глядя на эту теплицу с северной стороны, сложно понять, чем она отличается от обычной – такие же 4 стенки, двускатная крыша и роскошная зелень внутри. Отличия станут заметны, если встать лицом к фронтона. Северный скат крыши у конструкции теплицы по Митлайдеру выше южного. Разница между верхними точками скатов достигает 40–50 см. По всей длине конька в этот проем встраивают фрамуги, которые открывают по мере необходимости для регулировки температуры.

Таким образом Джейкоб Митлайдер, доктор сельскохозяйственных наук из США, решил проблему перегрева теплиц в дневное время. Общеизвестно, что одним из существенных недостатков любых сооружений защищенного грунта является перегрев воздуха в жаркие дни.

У томатов и огурцов, которые чаще всего выращивают в закрытом грунте, при температуре выше 33–35 °С пыльца становится стерильной, завязи осыпаются. Если кусты несколько часов продержать при температуре 38–40 °С, они начнут увядать и сбрасывать листья. Таким образом растения пытаются сохранить влагу в тканях и выжить. Сомневаетесь? Вспомните, как выглядит немногочисленная растительность пустынь – верблюжья колючка в Азии, кактусы и прочие суккуленты на американском континенте. Для сохранения драгоценной влаги листья у них редуцированы в колючки.

Не будем дожидаться, когда наши томаты отрастят вместо листьев колючки и внимательно разберем схему, чертежи и расчеты для постройки теплицы по Митлайдеру своими силами. Для начала нам понадобятся бумага, линейка, карандаш и план участка.

Монтаж классического варианта теплицы Миттлайдера

1. Прочность каркаса обеспечивается за счет часто расположенных балок, укрепленных угловыми стойками и раскосами, что гарантирует устойчивость теплицы к сильным порывам ветра и граду.
2. Все окна в теплице располагаются в южной стороны, что исключает попадание во внутрь северного, более холодного, ветра.
3. Растения внутри теплицы не перегреваются, а уровень влажности и содержания в воздухе необходимого для растениям углекислого газа сохраняется в норме.
4. Вся конструкция теплицы создается из деревянных балок, что препятствует скоплению конденсата на несущих конструкциях.
5. Довольно большие размеры конструкции создают комфортные условия для проведения работ внутри теплицы, а также обеспечивают максимальную устойчивость микроклимата.

К строительству приступают, когда полностью готов проект, закуплены материалы. Конструкция Митлайдера сложная. Чтобы не допустить ошибок, при возведении надо четко соблюдать очередность действий.

Работы начинают с выбора и подготовки места. Конструкцию Митлайдера, как и любую другую теплицу, ставят на светлом участке, хорошо освещаемом солнцем. Выбирают возвышенность или равнину, но не впадину. Иначе талые и дождевые воды будут затоплять теплицу. Если участок имеет сложный рельеф с многочисленными уклонами, прибегают к технологии террасирования. Площадку обустраивают на одном из уклонов.

Заливка фундамента

Для усиленной теплицы Митлайдера с металлическим каркасом обустраивают бетонный фундамент. Под основание пойдут готовые блоки, но монтировать их сложно, так как потребуется подъемная техника. Проще залить ленточный фундамент. Сначала на площадке колышками и шнурами делают разметку, выкапывают траншею.

Дно засыпают песком со щебнем толщиной 15-20 см. Бока траншеи закрывают рубероидом. Из арматуры связывают армирующий каркас. Укладывают металлоконструкцию в траншею. Боковые стенки каркаса не должны касаться рубероида. Обычно делают зазор около 5-10 см. Над траншеей устанавливают опалубок, выполняют заливку бетоном.

На брус ставится деревянная теплица по Митлайдеру, но сначала под основание аналогично выкапывают траншею. Чтобы древесина быстро не сгнила, ее пропитывают защитными растворами. Брус в траншее подвергают надежной гидроизоляции.

Деревянный каркас

Стойки ставят по всем углам, через каждые 60-80 см по всему периметру будущей теплицы и обязательно дополнительные элементы в местах образования дверного проема. Соединения усиливают монтажными уголками. Чтобы каркас не расшатывался, между стойками ставят укосины. Можно установить по 2 элемента на каждой длинной стене в виде буквы «V». Один конец укосин упирается в верхние противоположные углы стены, а два других края сходятся в одну точку внизу по центру стенки.

Принцип изготовления теплицы по Митлайдеру из металлической профилированной трубы отличается только тем, что элементы придется сваривать между собой. Форточки для фрамуги сваривают из профиля меньшего сечения, крепят петлями, но этой работой занимаются, когда дело дойдет до крыши. Двери теплицы аналогично делают из профиля сечением 20х20 мм.

Строительство крыши

Элементы крыши теплицы собирают на земле, а потом поднимают на каркас. Количество стропил совпадает с количеством промежуточных стоек. Элементы собирают так, чтобы скат с северной стороны получился круче и был выше противоположного ската южной стороны на 400-470 мм.

Готовые стропила поочередно ставят на каркас теплицы Митлайдера, выставляют по уровню, фиксируют временными распорками. Если это деревянные стропила, то к каркасу из бруса их крепят гвоздями, усиливают монтажными уголками. Металлические элементы теплицы приваривают к стальному каркасу. Можно выполнить болтовое соединение.

Поликарбонат укладывают с маленьким зазором на случай расширения. Стыки листов закрывают стыковочным профилем. Аналогично заглушками закрывают торцы поликарбоната, чтобы предотвратить попадание в ячейки воды и грязи.

После крыши приступают к остеклению стен теплицы Митлайдера. Поликарбонат крепят так, чтобы внутренние ячейки располагались вертикально. В случае образования конденсата по ним будет стекать влага. В последнюю очередь обшивают торцевые стены, фрамуги, двери.

Преимущества конструкции

Американская технология подразумевает следующие преимущества теплицы по Митлайдеру:

• Достаточно высокая частотность расположения балок обусловливает прочность каркаса. В углах также предусмотрены раскосы, помогающие выдержать любой силы ветер;
• Ориентация теплицы на запад и расположение крупногабаритных форточек на южной стороне – предотвращают проникновение холодных потоков;
• Легкость монтажа конструкции предполагает возможность ее переноски в другое место;
• Большое количество солнечного тепла и света всячески способствует росту растений;
• Благодаря внушительным размерам классической теплицы Митлайдера (12х6х3 м), ее внутренний микроклимат меньше подвержен резким температурным перепадам;
• Система вентиляции подразумевает наличие специальных фрамуг в конструкции крыши, посредством которых удаляются излишки углекислого газа. Свежий воздух поступает через большие форточки, расположенные гораздо ниже уровня крыши, а также через дверной проем;
• Для обустройства основания используется натуральная древесина, которая препятствует образованию конденсата.

Эти особенности конструкции позволяют владельцу не думать о принудительных системах вентиляции. Данная схема вполне обходится без вмешательства человека в естественную циркуляцию воздуха. К тому же эффективно решает проблему конденсата.

Внутреннее обустройство

Когда каркас конструкции Митлайдера будет остеклен, приступают к внутреннему обустройству. Внутрь теплицы проводят электричество, вешают лампы искусственного освещения. Для полива растений проводят водопровод. Особенно нуждаются большие теплицы по Митлайдеру в автономном водоснабжении. Вручную поливать много грядок довольно сложно.

Перед началом внутреннего обустройства продумывают планировку. Грядки обустраивают по удобной схеме, например, вдоль стен и по центру. Между ними делают дорожку с твердым нескользким покрытием. Устанавливать в теплице по Митлайдеру отопление надо в том случае, если предполагается круглогодичное ее использование или для получения сверхранних урожаев.

Преимущества и недостатки теплицы по Митлайдеру

Такой современный парник набирает все большую популярность среди отечественных садоводов, знающих толк в этом деле. Он включает в себя следующие достоинства:

• в помещении продумана вентиляция. Здесь присутствуют специальные фрамуги и форточки. Именно поэтому обслуживать такую теплицу не слишком затратно, да и систему принудительной вентиляции устанавливать вам не понадобится;
• в углекислом газе не будет недостатка. Все дело в том, что вентиляционная система, которая присутствует в данном парнике, рассчитана и на то, чтобы в нужных объемах снабжать растения углекислым газом. Вот почему дополнительные баллоны устанавливать в постройке не нужно;
• в каркасе данного помещения имеется очень много поперечных балок и перекладин. Это делает конструкцию прочной, а также способной выдержать сильнейшие ветра и давление снежных масс на кровлю;
• в процессе сооружения митлайдеровской домашней теплицы применяются различные саморезы и болты. То есть простота сборки – это еще одно неоспоримое преимущество данной конструкции;
• у теплицы оптимальная высота стенок, поэтому работать здесь, впрочем, как и обслуживать здание, не составит особого труда;
• обшивка данного парникового помещения осуществляется в два слоя, что делает его еще более теплоизолированным.

Все преимущества теплицы говорят о том, что с ее помощью у вас получится создать для растений оптимальный микроклимат

Однако примите во внимание и тот факт, что это строение имеет и один существенный нюанс: высокую стоимость материалов. Тем не менее неплохая эффективность такого помещения, а также отсутствие необходимости ставить баллоны с углекислым газом и оборудовать систему принудительной вентиляцией компенсируют этот недостаток

Автор и суть метода

Доктор Джекоб Миттлайдер долгое время занимался разведением овощей и цветов в промышленных масштабах. Он изобрел множество новых способов разведения, упаковывания и перевозки растений.

Миттлайдер изучал сложности, с которыми сталкиваются садоводы разных стран при выращивании культур, и пришел к выводу, что проблемы у всех одни и те же. Причиной трудностей он назвал устаревшие, неэффективные земледельческие методы. Обычные способы обработки почвы истощают ее природное плодородие и снижают урожайность до нуля.

Миттлайдер разработал методику, позволяющую повысить естественное плодородие земли. Основой ее является сооружение грядок по особой схеме, внесение питательных смесей для восстановления почвы.

Доктор усовершенствовал конструкцию садового парника, используемого всеми огородниками. Рассмотрим, в чем его особенности.

Внутреннее обустройство

Когда каркас конструкции Митлайдера будет остеклен, приступают к внутреннему обустройству. Внутрь теплицы проводят электричество, вешают лампы искусственного освещения. Для полива растений проводят водопровод. Особенно нуждаются большие теплицы по Митлайдеру в автономном водоснабжении. Вручную поливать много грядок довольно сложно.

Перед началом внутреннего обустройства продумывают планировку. Грядки обустраивают по удобной схеме, например, вдоль стен и по центру. Между ними делают дорожку с твердым нескользким покрытием. Устанавливать в теплице по Митлайдеру отопление надо в том случае, если предполагается круглогодичное ее использование или для получения сверхранних урожаев.

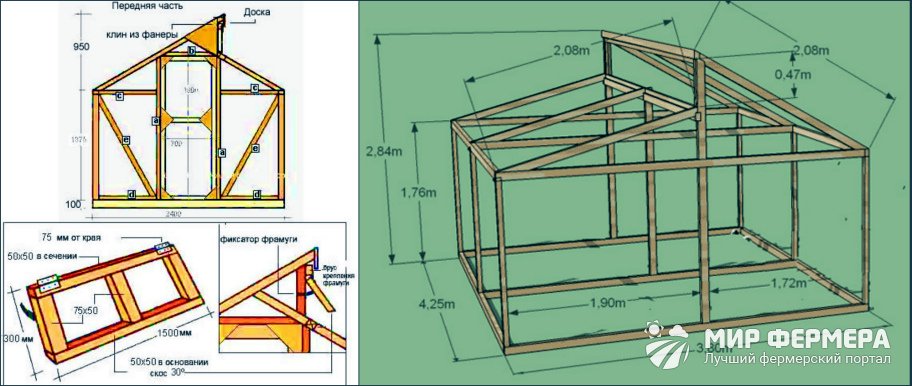

Чертеж и расчет теплицы

Готовые чертежи теплиц по Митлайдеру можно легко найти в интернете, но расчетом необходимых материалов придется заняться самостоятельно. Для строительства можно использовать древесину или металл (рисунок 3).

Мы приведем количество материалов для строительства стандартной теплицы размером 12 х 6 х 2,7 метра из дерева. Вам понадобятся:

1. Брусья для центральных стоек сечением 100 х 100 мм и длиной 3,05 метра (5 штук);
2. Бруски для монтажа боковых стоек такого же сечения, но длиной 2,15 метра (10 штук);
3. Рейки для стропил (50 х 75 мм) длиной 3 метра (42 штуки);
4. Деревянные рейки для строительства боковых шпросов (сечение 50 х 75 мм длиной 1,5 метра). Всего таких заготовок понадобится 32;
5. Рейки аналогичного сечения длиной 2,4 метра, из которых будут изготовлены дверные стойки (16 штук);
6. Брусья по 6 метров (8 штук), которые будут выполнять роль конька и балок;
7. Доски для нижней обвязки (сечение 25 х 200 мм) и трехметровые угловые раскосы (всего 24 штуки);
8. Тонкие рейки для фиксации полиэтиленовой пленки и крепежные элементы (саморезы, шурупы, гвозди и др.).

Рисунок 3. Примеры чертежей для строительства своими руками

Все деревянные элементы будущего каркаса нужно обязательно обработать антисептиком и просушить. Так вы защитите детали от грибков и плесени, которые особенно активно развиваются во влажной среде, и конструкция прослужит гораздо дольше.

Особенности монтажа

Когда все необходимые материалы заготовлены, можно приступать к непосредственному монтажу. В первую очередь нужно правильно выбрать и подготовить участок под будущую теплицу. Желательно выбирать ровную площадку, которая хорошо освещается солнцем в течение всего дня. Почву нужно разровнять и проверить уровнем. Этот этап очень важен, так как на неровном участке постройка будет крениться в сторону и каркас может начать разрушатся.

Сборка конструкции начинается со строительства основы. Для этого заранее подготовленный брус укладывают в каркас, а его углы скрепляют саморезами или болтами. Чтобы проверить точность основания, следует измерить две его диагонали: если их длина совпадает, значит, каркас имеет правильную форму. Далее с помощью строительного уровня нужно проверить точность расположения брусьев. Если все было сделано правильно, нужно вбить колышки на выбранном участке, уложить основание и прикрепить к колышками саморезами. Части колышек, которые выступают над брусом, следует спилить.

Монтаж каркаса проводится в следующей последовательности:

1. Боковые стены сбивают на ровной поверхности и проверяют их симметричность путем измерения диагоналей. Если все в порядке, на них устанавливают укосы.
2. Далее боковые стены устанавливают строго вертикально и прикрепляют саморезами к основанию.
3. Брусья сечением 50 х 75 мм используют для строительства торцевых стен. Стойки устанавливают на расстоянии 70 см друг от друга.
4. После этого можно приступать к установке окон. Основание оконной рамы должно соответствовать уклону крыши и находится под уклоном в 30 градусов. Из подготовленных брусьев делают 2 окна и устанавливают их на каркасе, используя навесы и фиксаторы. Также необходимо собрать каркас двери.
5. Далее переходим к монтажу крыши. В теплицах по Митлайдеру северный скат более крутой, чем южный, поэтому стропила северной стороны закрепляют на коньковом брусе, а южного – крепят к балке, которая находится на 45 градусов ниже. В результате по всей длине крыши образуется вентиляционное отверстие.

На завершающем этапе готовый каркас достаточно обшить поликарбонатом или пленкой. Если вы используете поликарбонат, то для его крепления используются специальные саморезы, а пленку можно прибить обычными гвоздями по примеру остекления окон, используя штапики и гвозди (рисунок 4).

Используем профильную трубу

Если в проживаете в регионе с холодным климатом и снежными зимами, двухскатная теплица вам определенно не подходит, так как снег с крыши придется регулярно счищать. Если этого не сделать, под весом снежного пласта каркас может разрушиться. Более выгодной в данном случае будет арочная постройка по Митлайдеру.

Чтобы каркас получился прочным, его рекомендуют делать из металла. Но, к сожалению, далеко не у всех есть возможность купить качественный металл и инструменты для его обработки. В данном случае отличным выходом из ситуации станет профильная труба. Она достаточно прочная, и готовый каркас сможет выдержать достаточно большой вес, но при этом работать с этим материалом легко.

Рисунок 4. Основные этапы монтажа

Для строительства арочной теплицы лучше выбирать профильную трубу сечением 50 х 50 мм, а для крепления элементов каркаса можно использовать обычные болты, хотя более надежное соединение получается при помощи сварки.

Теплица по Митлайдеру: как обшить каркас

Чтобы обшить каркас пленкой, следует отмерить необходимое количество пленки. Отрезать и натянуть её на какой-либо участок крыши, либо стены. Закрепляется пленка с помощью деревянных реечек на саморезы. Далее то же самое необходимо проделать и с внутренней стороны теплицы. Описанный алгоритм следует применить далее для остальных секций конструкции. Таким способом обшиваются двери и окна.

Обшивать теплицу необходимо с двух сторон. Потому что воздушная подушка, которая образуется между двумя слоями пленки, будет выполнять функцию теплоизоляции. И смена температуры будет не так резко происходить. Что окажет положительное воздействие на растение. Поликарбонатные листы по своим свойствам превосходят материал из полиэтилена по прочности и по удержанию тепла. Но следует учесть, что он достаточно тяжёлый. И это потребует изготовления прочного фундамента.

Если вы используете в качестве обшивки поликарбонат, здесь понадобится обшивка только снаружи теплицы. Внутри делать обшивку не нужно

Важно обратить внимание на свойства покупаемого материала, поскольку здесь также есть несколько факторов, способствующих долговечности обшивки. Прикрепляются листы поликарбоната к теплице при помощи саморезов. Для упрощения процесса рекомендуют отмерить и изготовить отверстия в листах заранее

Для упрощения процесса рекомендуют отмерить и изготовить отверстия в листах заранее

А потом уже прикреплять их каркасу. Это также поможет в дальнейшем упростить процесс замены вышедших из строя материалов и листов

Для упрощения процесса рекомендуют отмерить и изготовить отверстия в листах заранее. А потом уже прикреплять их каркасу. Это также поможет в дальнейшем упростить процесс замены вышедших из строя материалов и листов.

К тому же, при креплении поликарбоната необходимо следить за тем, чтобы капли конденсата могли стекать вниз.

Теплица по Митлайдеру: расчеты и чертежи проекта

Перед проведением всех строительных действий необходимо правильно выбрать место для возведения этого сооружения. Участок для теплицы Митлайдера должен хорошо освещаться солнцем. Для застройки предпочтительней выбирать землю с ровной поверхностью. Участок нужно расчистить от мусора, камней и корней.

Если теплица будет сооружаться на склоне, то необходимо позаботиться о создании террас. Стенки таких ступеней нужно обязательно укрепить, чтобы избежать сползания грунтовых масс.

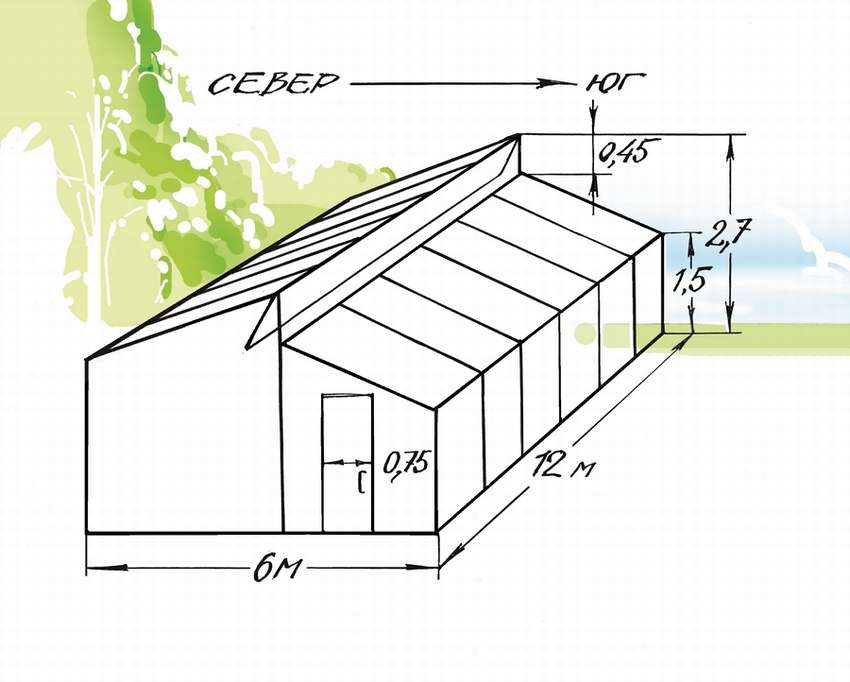

Стандартные размеры этого парника составляют в ширину — 6 м, длину — 12 м, высоту от 2,5 до 2,7 м. Эти параметры определяют классический вариант сооружения, но не являются предельными. Это даёт возможность возвести теплицу в соответствии с размерами участка. Оптимальным материалом для её покрытия, является сотовый поликарбонат.

Любая постройка, даже такая простая, как теплица, требует составления чертежей и схем.

Оптимальные параметры

Характеристики Митлайдеровской теплицы

В отличие от уже существующих на рынке аналогов, теплица Митлайдера имеет не смыкающуюся в области конька (балки) скаты крыши. В своих разработках американский инженер реализовал смелый во всех отношениях проект.

В традиционной 2-скатной модели оба ската фиксируются только на одном брусе. Новатор же решил отойти от данной традиции. В его разработке оба ската закрепляются на как минимум двух брусьях, каждый из которых фиксируется на различной высоте.

Помимо этого, Митлайдеровская схема имеет ряд других особенностей:

• Стропила ската закрепляются на самой высокой балке;
• К верху обращена широкая сторона одного из скатов;
• Южные стропила всех фиксируются на коньке, находящимся на 40-45 см своего собрата;
• В результате формируется проем, равный 40-45 см, который обеспечивает более быстрый монтаж системы вентиляции;
• Рекомендуется не проводить оснащение всей длины упомянутого проема материалом, который невозможно при необходимости быстро снять;
• В качестве такого материала можно взять пленка, глухое стекло или поликарбонат, который покроет крышу.

Оптимизация затрат, связанных с обработкой рассады и эксплуатацией теплицы в целом – главная заслуга заокеанского разработчика. Применив инновационный для своего времени подход, господин Митлайдер смог на долгие годы завоевать рынок.

Сборка арочного варианта теплицы Миттлайдера

Для создания арочного варианта теплицы Миттлайдера следует, произведя соответствующие расчеты и выполнив чертеж, подготовить необходимые материалы: бетонные блоки для фундамента, поликарбонат для укрытия, металлический профиль для создания арочного каркаса.

1. Выбрав и расчистив участок, произвести на нем разметку под будущую теплицу.
2. Снять лопатой по периметру будущей конструкции верхний слой земли.
3. Образовавшуюся неглубокую траншею засыпать песком, устроив таким образом песочную подушку.для фундамента.
4. На песочную подушку уложить бетонные блоки по периметру основания будущей теплицы, подбивая их киянкой. Ровность укладки проверить с помощью строительного уровня.
5. Выполнить каркас основания, скрепив углы саморезами.
6. Сварить арки для каркаса из металлического профиля, имитируя форму теплицы Миттлайдера. Для чего берутся две половинки металлических дуг, одна высотой 2,2 м, другая высотой 2,7м. Края дуг свариваются между собой с помощью металлического профиля, образовывая двухуровневый каркас.
7. Готовые арки прикрепить к основанию с помощью анкеров и скрепляя между собой металлическими перекладинами и саморезами.
8. Закрепить арки между собой в верхней части металлической перекладиной – коньком.
9. Выполнить каркас дверей, заднего вентиляционного окна и форточек, размещаемых под коньком.
10. Закрепить дверь с помощью металлического профиля и навесов к торцевой стене, а каркас вентиляционного окна к противоположной торцевой стене, рамы форточек – к коньку.
11. Зашить поликарбонатом каркас, а затем вырезав дверь, вентиляционное окно и форточки.

Арочная и классическая теплицы по Миттлайдеру

Используя подробные чертежи можно самостоятельно изготовить теплицу Миттлайдера из дерева или металла и укрыть ее пленкой или поликарбонатом. Благодаря особенной системе устройства вентиляции, растения в ней чувствуют себя превосходно, а прочность конструкции позволяет эксплуатировать теплицу на протяжении многих лет.

В чем преимущества теплицы по Митлайдеру

Среди плюсов миттлайдеровских парников можно выделить:

• Предотвращение перепадов температуры. Грунт надолго сохраняет тепло по всей площади, предотвращается быстрое падение температуры воздуха ночью.
• Возможность создания автоматизации открывания/закрывания фрамуг.
• Отсутствие конденсата. Форточки расположенные вверху предназначены для постоянного оттока теплых воздушных масс.
• Отсутствие сквозняков, которые плохо влияют на метаболизм растений.
• Хорошая вентиляция в каждой точке тепличного пространства обеспечивает профилактику грибка.
• В таких конструкциях обеспечивается отличная освещенность растений, они хорошо сохраняют тепло.
• Достаточная высота предохраняет тепличные культуры от перегрева, при это человек работает в помещении в полный рост.
• Простота и практичность (сборка парника может быть выполнена даже человеком без опыта).
• Каркас сооружения отличается стойкостью к высоким нагрузкам, может выдерживать большие нагрузки.
• При необходимости транспортировать конструкцию в другое место, деревянный каркас с легкостью разбирается.
• Возможно выращивание разных тепличных культур.

Обшивка теплицы

Заключительный этап постройки митлайдеровской теплицы – обшивка каркаса.

Для этого в основном используют такие материалы:

• полиэтиленовая пленка различных видов;
• поликарбонатные листы;

Если для вас не слишком важна долговечность и прочность обшивки, то используйте простую нестабилизированную полиэтиленовую пленку, которая способна выполнять свои функции в течение одного сезона.

Цены на поликарбонат

поликарбонат

В ином случае стоит обратить внимание на пленки, обладающие следующими свойствами

1. Стабилизированность – подобный материал не будет терять свои физические свойства под длительным воздействием солнечных лучей.
2. Наличие армирующей вставки существенно повысит прочность полиэтилена на разрыв и позволит продлить срок службы обшивки от одного до нескольких сезонов.

Схема крыши для теплицы Митлайдера

Антистатическое покрытие замедлит оседание пыли на обшивке. На первый взгляд, это может показаться не таким важным, но учтите, что пыльная крыша теплицы будет пропускать существенно меньше света. А это прямым образом скажется на скорости роста культур и созревании урожая. Гидрофильное покрытие сделает конденсат на поверхности полиэтилена плоскокапельным – влага просто скатится вниз по пленке, не капая на сами растения.

Полиэтилен существенно легче поликарбоната, а миттлайдеровская теплица с обшивкой из пленки не потребует наличия сложного и дорого ленточного фундамента. Кроме того, парник с подобной обшивкой быстрее прогревается, но обратной стороной медали будет больший перепад температур внутри. Крепление пленки к каркасу производится следующим образом.

1. Отрезок пленки натягивается снаружи на одну из секций стены или крыши теплицы.
2. Поверх полиэтилена к элементам каркаса прикладываются рейки или доски и фиксируются саморезами.
3. Отрезок пленки аналогичного размера натягивается на ту же секцию постройки, но теперь изнутри.
4. Полиэтилен прижимается к каркасу с помощью все тех же дощечек.
5. Предыдущие этапы повторяются для оставшихся секций стен и крыши теплицы, а также дверей и форточек.

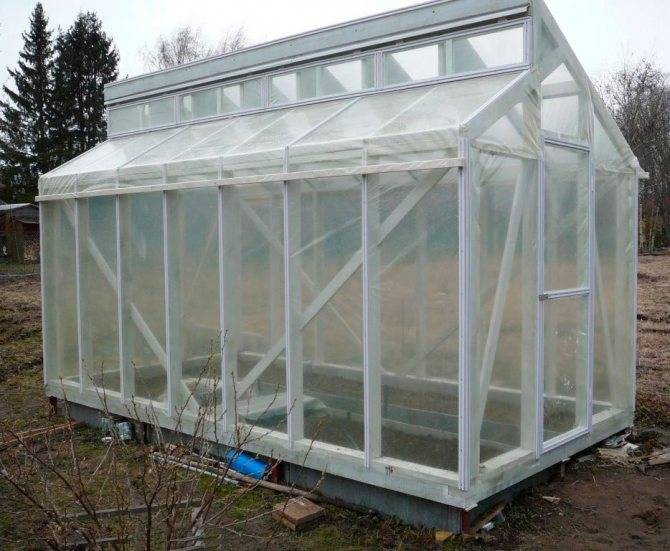

Готовая теплица из пленки

Так как пленка крепится и с внешней, и с внутренней стороны парника, между слоями материала образуется воздушная прослойка толщиной от 50 до 75 миллиметров, которая играет роль своеобразной теплоизоляции, уменьшающей перепады температур, нежелательные для сельскохозяйственных культур.

По сравнению с полиэтиленом, поликарбонат прочнее, долговечнее и лучше «держит» тепло. Но и его масса и стоимость существенно выше.

Деревянная теплица Митлайдера, обшитая поликарбонатом

Сотовый прозрачный поликарбонат

Поликарбонатом теплица обшивается исключительно снаружи, для крепления применяются саморезы. Желательно разметить места крепежа на каркасе и листах заранее и просверлить их – так упростится и сам процесс монтажа, и возможная разборка теплицы или ремонт поврежденного участка. Учтите, что укладывать поликарбонат нужно так, чтобы конденсат, образующийся в полостях между слоями, стекал вниз.

Митлайдеровская теплица по совокупности своих качеств является эффективной и чрезвычайно привлекательной для тех, кто решил заняться выращиванием овощей и цветов на закрытом грунте.

Организация грядок в теплице по Митлайдеру

О теплицах доктора Митлайдера

Основная особенность таких парников заключается в наличии специального вентиляционного отверстия, которое образуется вследствие нетипичной конструкции двускатной крыши. Северная сторона кровли отличается более крутым углом наклона, нежели южная. При этом кровельные скаты не сходятся в коньке.

Такая особенность позволяет создать внутри сооружения оптимальный микроклимат, который благодаря которому обеспечивается защита растений от резких температурных перепадов.

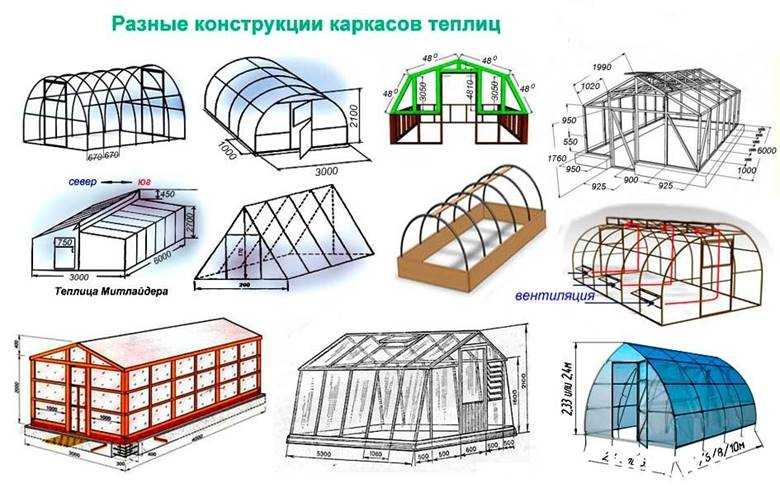

Основные разновидности конструкций

Конструкция теплицы по Митлайдеру может быть различной.

На сегодняшний день выделяется несколько видов таких сооружений:

1. Классическая теплица, которая имеет вертикальные стены и двускатную кровлю, которая оборудована особым вентиляционным отверстием. Стандартные размеры таких построек составляют 12 на 6 метров при высоте в 1,8 метра. Размеры теплицы по Митлайдеру могут варьироваться в зависимости от того, какой объем сельскохозяйственных культур планируется выращивать.
   Такие конструкции позволяют создать правильную вентиляцию благодаря скосу двускатной крыши. Фрамуга в таких постройках отличается довольно большой площадью, что позволяет вытеснять теплые массы прохладным воздухом, правильно распределяя его по всей территории теплицы.

Самые распространенные варианты постройки.

2. Арочная теплица по методу Митлайдера. Традиционные пленочные парники и теплицы арочного типа являются очень простыми конструкциями. Однако при этом здесь существуют определенные проблемы, связанные с вентиляцией.
   Дело в том, что даже при насквозь открытой двери добиться правильной циркуляции воздуха в таких постройках является довольно проблематичным.
   На практике проходящий воздух не способен вытеснять теплую массу, скапливающуюся под потолком. И данная проблема решается, благодаря обустройству двухуровневой скатной кровли. В качестве обивки желательно использовать не пленку, а листы полипропилена.
3. Конструкция с двумя фрамугами, одна из которых располагается под скатом кровли, а другая – под коньком.

Основные преимущества теплиц Митлайдера

Давайте рассмотрим несколько самых важных преимуществ, которые характеризуют парники данного типа:

1. Особая вентиляционная система с отверстием от одного конца строения и до другого. Благодаря этому обеспечивается равномерный и интенсивный воздухообмен, позволяющий значительно сэкономить на оборудовании для проветривания.

Особенности воздухообмена в конструкции Митлайдера.

2. Прочный каркас защищает растения от сильных ветров и давления снежного покрова. Прочность постройки обеспечивается благодаря наличию балок, установленных по всему периметру постройки и раскосов, благодаря которым обеспечивается дополнительная жесткость и устойчивость.
3. Традиционно такие парники изготавливаются из древесины. Данный материал предотвращает скопление конденсата.
4. При относительно небольшой высоте потолков, такие конструкции очень удобны для работы. Это достигается за счет удачного расположения поперечных горизонтальных балок. Дополнительное преимущество – это использование этих балок для подвязывания плетущихся растений.
5. Благодаря большому объему в таких постройках создается оптимальный микроклимат, который способен повысить стойкость растений к температурным перепадам. Такой эффект достигается вследствие расположения двух слоев полиэтилена с расстоянием в 5-7 см.
6. Такие конструкции легки в сборке и установке. Также их можно без труда переносить на новое место, поскольку все элементы скрепляются между собой шурупами, что облегчает демонтаж постройки.

Выбор материала для покрытия теплицы по Митлайдеру

Обычно для покрытия парника используют сотовый поликарбонат или пленку из полиэтилена.

Полиэтиленовая пленка

Выбор ПВХ-пленки или пленки из полиэтилена позволяет эксплуатировать парник 2-3 сезона (а то и 5 лет). При выборе пленочных материалов предпочтение отдается термостабилизированным образцам с армированием. Они отличаются повышенной прочностью и устойчивостью к действию солнечной радиации. Рекомендуемая толщина пленочных материалов не менее 200 мк.

Оригинальная «американка» обладает двойным пленочным покрытием, со слоями, расположенными на расстоянии 5-7 см друг от друга. Соблюдение данных условий улучшает термоизолирующие свойства, предотвращая образование конденсата.

Покрытие осуществляется в следующей последовательности:

• Пленка прикрепляется с «севера» к нижней обвязке боковой стены, для этого используются деревянные планки.
• Материал натягивают, прибивая верхний край к брусьям верхней обвязки и коньку крыши.
• Сходным образом пленка прикрепляется с «южной» стороны к нижней части фрамуги.
• Аналогично обшиваются торцы парника.
• Остатки пленки используются для обивки дверей и форточки.

Сотовый поликарбонат

Данный материал дороже, однако, прочнее, долговечнее и теплосохраннее. Рекомендуется использовать листы толщиной 6-8 мм. Для регионов с холодным климатом ее рекомендуется увеличивать до 1 см. В целях повышения износостойкости поликарбоната по отношению к колебаниям температур, а также действию воды и солнечной радиации на материал наносят защитную пленку. Выбирая листы, следует учитывать их гарантированные теплоизоляционные свойства, а также гибкость, что особенно актуально для сооружений арочного типа.

В целом, к достоинствам материала относят его прозрачность (90 % от прозрачности стекла), легкость, сочетающуюся с гибкостью и прочностью, хорошие теплоизолирующие свойства.

В то же время, поликарбонат не лишен недостатков. Это его сравнительно высокая стоимость, уязвимость при прямом механическом воздействии, чувствительность к ультрафиолетовому диапазону солнечной радиации (без использования защитной пленки).

Крепление листов производится с помощью саморезов. При этом их ориентация должна благоприятствовать стеканию конденсата.

Теплица по Митлайдеру — схемы, чертежи, расчеты

Традиционный тип постройки, иногда именуемый домиком, может быть вариабельных размеров, которые зависят от размеров земельного участка и существующей необходимости в объеме выращивания. Человек может сажать растения исключительно для обеспечения собственных потребностей, или для промышленного производства.

В первом случае будет достаточно небольшого, камерного сооружения по типу тоннеля, а во втором случае это может быть и значительная постройка, размером, например, 3х8 метров.

Применяя нетрадиционные материалы, но используя разработанную схему для циркуляции воздуха, можно соорудить вариант из алюминия с поликарбонатом, размерами 3х6 или 4×6. Но простор для фантазии строителя неограничен, как и выбор стройматериалов.

У теплиц есть множество вариантов конструкции (см. фото), поэтому ориентироваться нужно на собственные потребности и сумму, которая отпущена на строительство.
