Мягкая черепица: технология укладки мягкой кровли

Расчет количества рулонов подкладочного ковра

В зависимости от уклона крыши подкладочный ковер устраивается либо по всей площади кровли, либо только в местах наиболее вероятных протечек. Обязательно устройство подкладочного ковра: в ендовах, на коньках, на ребрах, в местах перелома ската, на фронтонных и карнизных свесах, в местах вентиляционных кровельных выходов.

В зависимости от способа укладки необходимое количество рулонов подкладочного ковра (n) можно рассчитать двумя способами:

• Для всей площади кровли (учитывая, что количество м2 подготовленного материала должно быть в 1,15 раз больше площади кровли):
  n = S * 1,15 / количество м2 в рулоне
• Только для мест-наиболее вероятных протеканий:
  n = (L ендов+L карнизов + L торцов + L коньков + L примыканий) / количество м2 в рулоне

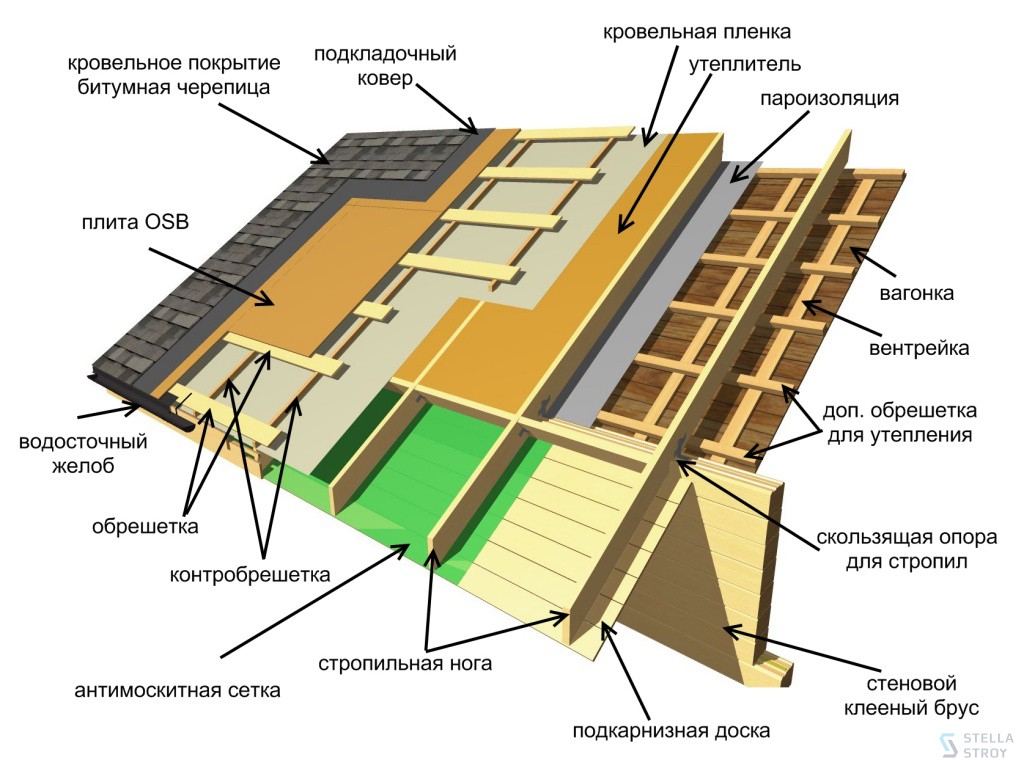

Кровельный пирог

Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.

В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.

Утеплитель

Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.

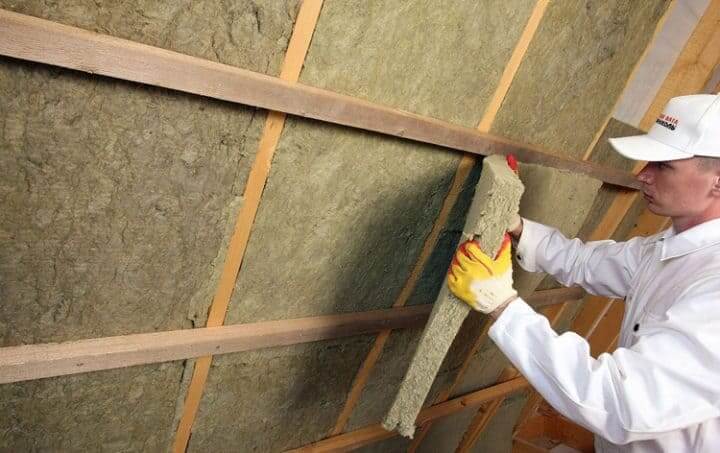

Утепление крыши минеральной ватой.

Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.

Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток — повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.

Гидроизоляция

Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.

При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.

Вентиляционный зазор

Двухскатная крыша.

Мягкая битумная черепица — абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.

Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.

ОСП

Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.

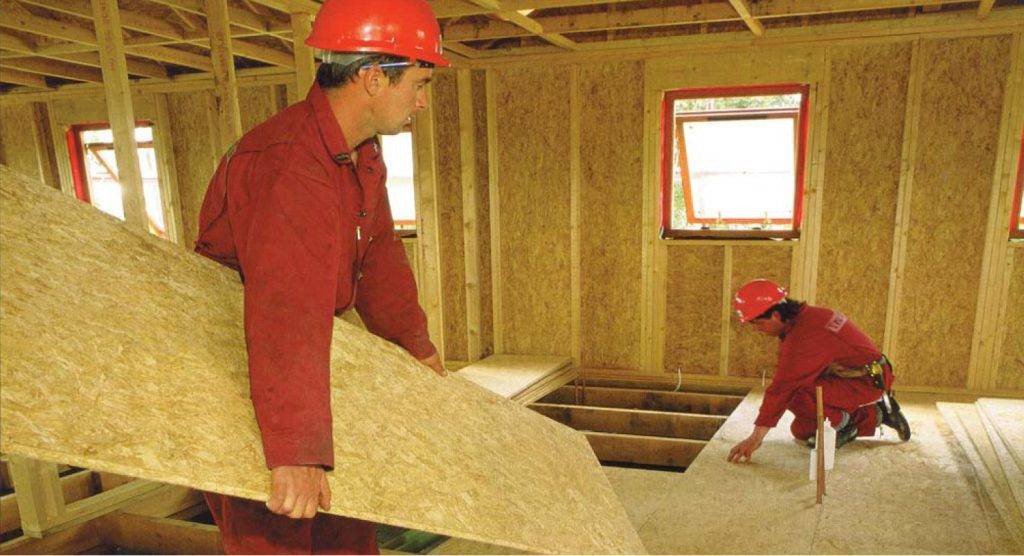

Отделка плитами ОСП.

Подкладочный ковёр

Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.

Параметры мягкой черепицы

Под мягкой кровлей подразумевается штучный материал, который активно применяется для перекрытия крыш в коммерческих и жилых постройках. Отдельные элементы, которые называются гонтами, монтируются на сплошную обрешетку с небольшим нахлестом, формируя единый гидробарьер. Настил такого покрытия выполняется очень быстро и просто

Обратите внимание, что минимальный уклон для мягкой черепицы должен составлять не менее 11º

Элементы гибкой черепицы:

• Основание. В качестве основы применяется стеклоткань, которая характеризуется прочностью, надежностью, устойчивостью к перепадам температур.
• Вещество для пропитки. Обычно для этого используется модифицированный битум, обеспечивающий материалу гидроизоляционные свойства.
• Внешнее покрытие. Оно представляет собой прочный слой из минеральной или каменной крошки, либо базальтового гранулята, который позволяет защитить материал от УФ-излучения, придает ему однородный устойчивый цвет и характерную шероховатость покрытию.
• Внутренняя поверхность. Изнутри гибкую черепицу присыпают кремниевым песком, который предотвращает склеивание отдельных плиток при хранении и перевозке.

Рекомендации при выполнении работ зимой

При выполнении работ в зимнее время обязательно учтите следующие правила монтажа, чтобы повысить качество будущего кровельного полотна:

• Проводите все строительные работы только при сухой погоде.
• Предварительно выдержите материал несколько дней в помещении.
• В ходе монтажа выносите черепицу небольшими партиями.
• Мастику также поставляйте на стройплощадку небольшими порциями, предварительно подогрев.
• Обязательно используйте не  только горелку для крепления, но и строительный фен для дальнейшего расплавления и хорошего сцепления.
• Чтобы создать максимально надежное полотно установите заранее дополнительные леса вокруг всей площади крыши. Создайте своеобразную теплицу из каркаса обтянутого полиэтиленовой пленкой.

Структура битумной черепицы

Битумные кровельные материалы нового поколения широко используются для обустройства крыш благодаря следующим качествам :

• высоким гидроизоляционным параметрам;
• теплоизоляционными характеристиками;
• удобству монтажа;
• звукоизоляционным и шумопоглощающим качествам;
• пожарной безопасности;
• устойчивости к температурным перепадам;
• неподверженности биологическому разрушению.

До недавнего времени покрытия, выполненные на основе битума, имели относительно небольшой эксплуатационный срок, так как битум обладает малой эластичностью и растрескивается под воздействием атмосферных влияний и перепадов температур. Картонная основа кровельного покрытия первого поколения склонна к гниению под воздействием влаги. Современные материалы на битумной основе лишены этих недостатков.

В качестве основы сегодня применяются стекловолоконные и полимерные материалы. Создание битумно-полимерных композиций позволило значительно улучшить физико-технические показатели кровельных материалов и в несколько раз продлить срок их службы .

Битумная черепица представляет собой штучный материал для монтажа мягкой кровли. В качестве основы, обеспечивающей механическую прочность элементов, используется нетканый стеклохолст – за счет хаотичного расположения волокон материал лучше пропитывается битумным составом и не дает ему вытекать под тепловым воздействием солнца.

Полимерно-битумный состав для штучной плитки обладает необходимой эластичностью для того, чтобы не застывать до хрупкого состояния при отрицательных температурах воздуха.

Защитно-декоративная посыпка выполнена из цветных минеральных гранул. Внешний слой позволяет защитить полимерно-битумный наполнитель от механических повреждений, воздействия ультрафиолета. Кроме того, посыпка отражает значительную часть солнечных лучей, защищая кровельную конструкцию от перегрева.

Битумная черепица выпускается в виде гонтов – отдельных листов определенной формы. Эстетический облик готового кровельного покрытия, в частности его рельеф, всецело зависит от формы «лепестков» гонтов.

Допустимый уклон крыши мягких кровель

Раньше мы узнали, что величина уклона мягкой кровли зависит от уровня выпавших осадков зимой, ветровых нагрузок и материала для изготовления защитного покрытия крыши. Для мягкой кровли минимальный уклон составляет 11 градусов. Далее узнаем, какие параметры будут оптимальным вариантом при покрытии крыши другими материалами:

1. Для профлиста 12 градусов с нахлёстом в одну волну. Если угол наклона увеличивают до 15 градусов или выше, то изделия совмещаются на две волны, что позволяет создать более надёжное крепление.
2. При использовании эврорубероида и других материалов на битумной основе угол уклона плоской кровли начинается с 2 градусов, но в этом случае придётся укладывать не менее 4 слоёв таких изделий. При повышении уклона до 15 градусов необходимо всего два слоя рулонных битумных материалов.
3. Ондулин имеет свои особенности, он изготовлен из плотного картона пропитанного битумом. При небольшом уклоне материал может промокать через продолжительное задержание снега на крыше, поэтому минимально допустимый угол, так же, как и у мягкой кровли должен быть не меньшим от 11 градусов.
4. Асбоцементные листы шифера или глиняная черепица укладывают на стропильную конструкцию с обрешёткой при минимальном угле уклона в 22 градуса. В данном случае необходимо правильно рассчитать кровлю, уменьшить промежутки между стропилами, жёстко зафиксировать каркас. Глиняная черепица и шифер, достаточно тяжёлые материалы с хорошей парусностью, их может запросто снять мощный порыв ветра.

Расчёт угла уклона мягкой кровли необходимо проводить на этапе проектирования. Это позволит увеличить срок эксплуатации крыши. Будьте внимательными, наклон стропил в градусах можно вычислить при помощи специальной таблицы в процентном соотношении высоты и длины заложения.

Монтаж капельника и черепицы

Капельник позволяет защитить карниз крыши от негативного воздействия влаги. Для мягкой кровли используется капельник с изгибом в 100-130°, в зависимости от угла наклона кровельного ската. Элемент должен быть закреплен на самом краю карниза и располагаться вертикально – это способствует эффективному отводу воды с кровельного покрытия. Кровля из гибкой черепицы снабжается капельниками по всей длине карнизов здания.

Капельники или карнизные планки изготавливаются из оцинкованной стали со специальным цветным антикоррозийным покрытием. Карнизные планки и другие элементы следует подобрать в тон к кровельному покрытию.

Этапы подготовки к монтажу рядового кровельного покрытия :

• карнизная планка крепится основанием к обрешетке;
• ее нижний край должен быть направлен в сторону водосточного желоба;
• планки капельника между собой соединяются внахлест;
• торцы обрешетки закрываются фронтальными планками;
• монтируется кровельный ковер в ендовах (края покрытия обрабатываются битумной мастикой);
• на капельник монтируется ряд карнизной черепицы;
• укладывается рядовая черепица (в шахматном порядке, чтобы лепестки верхних гонтов располагались над вырезами нижних).

Шаг крепления планок – 100-120 мм, в шахматном порядке. В местах нахлеста крепежные элементы располагаются с шагом 20-30 мм. Монтаж битумного кровельного покрытия из отдельных элементов выполняется при температуре воздуха выше +5 °С. При необходимости клеящий слой можно подогревать термофеном. В холодную погоду возможен монтаж на битумную мастику.

При укладке гибкой черепицы запрещается пользоваться горелкой, предназначенной для наплавления рулонной мембраны.

Устройство кровли из мягкой черепицы требует применения определенных технологий. Обустройство ендовы может выполняться двумя способами, каждый из которых требует определенной подготовки основания. Это метод «подреза» и открытый.

Открытый способ. Поверх подкладочного слоя со смещением 2-3 см по горизонтали укладывается ковер ендовы. С тыльной стороны он промазывается по периметру полимерно-битумной мастикой, ширина полосы составляет 10 см. После укладки ковер прибивается кровельными гвоздями с шагом 20-25 см и отступом от края в 2-3 см.

Если нет возможности обойтись без нахлеста ковра ендовы, он должен располагаться вверху ската и быть не менее 30 см. Нахлест тщательно проклеивается.

Рядовая черепица монтируется поверх ковра ендовы до ее оси. Каждый гонт, накрывающий ендову, должен быть закреплен в верхнем углу на гвоздь, но место крепежа должно располагаться не менее, чем в 30 см от оси ендовы. После сборки гонтов с обеих поверхностей ската с помощью шнура-отбивки намечаются мелом линии подрезки. По этим линиям рядовая черепица прорезается – чтобы не повредить гидроизоляцию необходимо под каждый гонт при подрезке подкладывать дощечку. Подрезанные края гонтов промазываются битумной мастикой и тщательно приклеиваются. Ширина желоба может составлять от 5 до 15 см.

Если в непосредственной близости от здания растут лиственные деревья, желоб рекомендуется сделать широким, чтобы листва беспрепятственно смывалась.

Метод «подреза». Крыша из мягкой черепицы может иметь ендову закрытого типа. В этом случае на более пологом скате монтируется рядовая черепица, причем гонты должны заходить на крутой скат более чем на 30 см. Каждый гонт в верхнем углу крепится на гвоздь. Затем монтируется рядовая черепица на крутом скате, после чего отбивается линия подреза на расстоянии 7-8 см от центральной оси ендовы. После подрезки верхних гонтов по линии, края материала крепятся при помощи битумной мастики. Данный вид монтажа ендовы позволяет сместить ее в сторону меньшего уклона, чтобы исключить подмывание ската дождевой или талой водой.

Технология монтажа мягкой кровли своими руками

Очень важно, чтобы технология монтажа мягкой черепицы была максимально соблюдена еще на начальном этапе, заключающемся в проведении подготовительных работ

Устройство мягкой кровли

На начальном этапе монтажа крыши своими руками выполняется тщательная подготовка обрешетки, все элементы которой должны быть ровными, жестко закрепленными и сухими.

Как уже говорилось ранее, обрешетка должна быть выполнена всплошную, при этом зазор для организации вентиляции подкровельного пространства между ее элементами не должен быть меньше 5 см.

Правильное устройство вентиляции крыши обеспечит постоянный приток свежего воздуха, отвод влаги и сохранение конструктивных элементов от преждевременного изнашивания.

Для обустройства высококачественной крыши своими руками под кровельное покрытие должен быть уложен подкладочный ковер. Понятие «подкладочный ковер» включает в себя устройство паро-, тепло- и гидроизоляционных слоев, которые не позволят проникнуть в подкровельное пространство влаги и холодных воздушных массам.

Для того, чтобы в будущем крыша, сделанная своими руками, могла справиться с возложенной на нее функцией, должен быть правильно уложен подкладочный ковер.

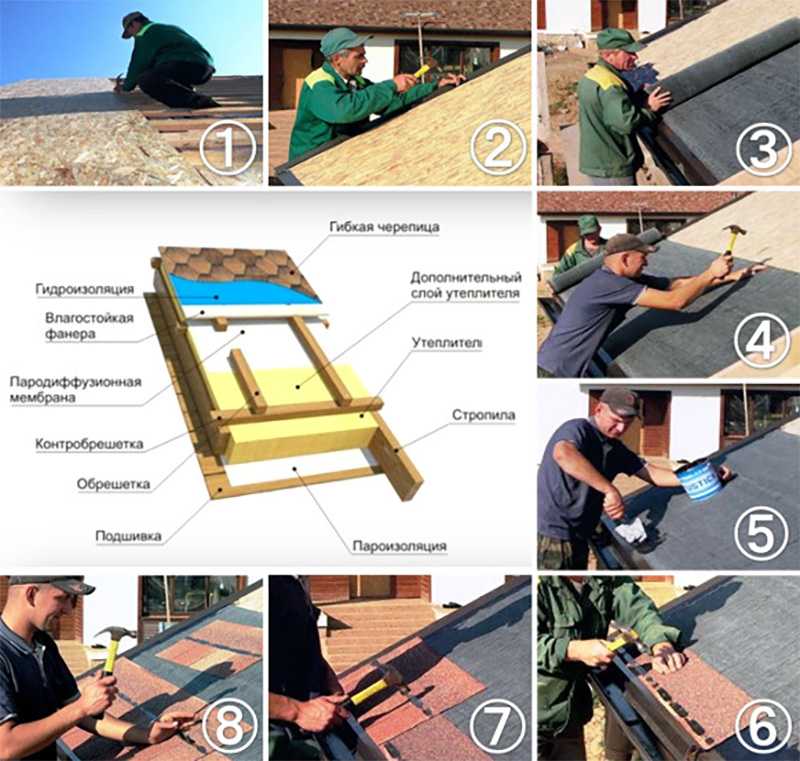

Устройство кровельного пирога

• Стропильная система
• Подкладочный ковер, который состоит из паро-, гидро- и теплоизоляционных материалов
• Обрешетка
• Битумная черепица

Технология кладки кровельного ковра

Технология укладки битумной черепицы не отличается особой сложностью. При этом устройство кровельного ковра начинать следует с нижнего края ската, а если быть точным, то с его середины. Черепица монтируется на предварительно уложенный подкладной ковер, обеспечивающий всей конструкции отличные эксплуатационные характеристики.

Гонты прямоугольной черепицы укладываются по нижнему краю свеса крыши, после чего их ряды подымаются вверх.

Технология укладки своими руками фигурных элементов битумной черепицы также не отличается особой сложностью. Они укладываются на расстоянии от 20 до 30 мм от нижнего края прямоугольной черепицы. После укладки гонт по краю карниза все элементы обрезаются и подклеиваются на расстоянии 10 мм от края битумным клеем.

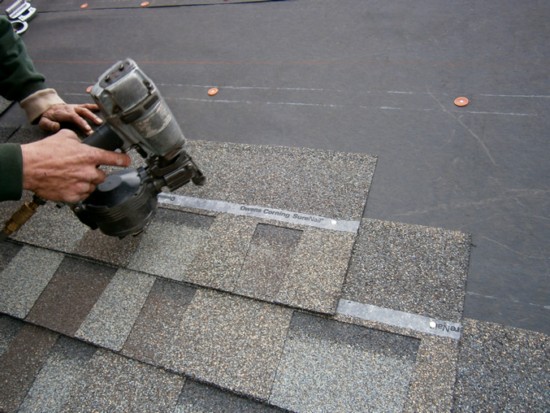

Порядок действий при монтаже мягкой кровли своими руками

С изнаночной стороны гонта необходимо аккуратно снять защитную пленку.
Фиксация элементов к обрешетке выполняется посредством оцинкованных гвоздей.
Укладка элементов мягкой кровли выполняется рядами, при этом очень важно, чтобы верхние гонты закрывали шляпки гвоздей, фиксирующих нижний ряд.

Укладка мягкой черепицы – задача не самая сложная, так как немаловажное значение в достижении максимальной герметизации покрытия имеет природный фактор. Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума

Такие крыши будут служить надежной защитой для дома не один десяток лет

Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума. Такие крыши будут служить надежной защитой для дома не один десяток лет.

Однако если вы решили заняться обустройством крыши в прохладную погоду, то для достижения герметизации вам обязательно понадобится строительный фен. А при снижении температуры до минусовых цифр вам придется возвести для монтажа крыши специальную дощатую конструкцию, называемую в народе «тепляк».

В местах примыкания покрытия к вертикальным элементам крыши для герметизации стыка необходимо набить треугольную рейку. После ее фиксации на поверхности кровли на ее нижнюю часть необходимо уложить с нахлестом покрытие и рулонный материал, которые фиксируются к поверхности крыши при помощи кровельной мастики.

Очень важно, чтобы нахлест не был меньше 30 см, а для районов, характеризующихся сильными снеговыми и дождевыми нагрузками, он был и вовсе больше 70 см. Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом

Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом.

Монтаж гибкой черепицы зимой фактически ничем не отличается от такового в летнее время, единственным важным условием является то, что температура окружающей среды не должна быть ниже — 20 °C. Однако менее проблематично осуществить монтаж гибкой черепицы в теплое время года.

Это тоже можно почитать:

• Монтаж водосточной системы
• Что такое волосяной гигрометр
• Лестница с коньком для крыши

https://youtube.com/watch?v=Nr4YRGBrE10

Подготовительные работы перед монтажом мягкой кровли

Подготовка состоит из нескольких шагов:

• если необходимо, то демонтаж старого покрытия;
• монтаж обрешёточного каркаса;
• укладка теплоизоляционного, пароизоляционного, гидроизоляционного слоёв;
• возведение сплошного основания.

Монтаж тёплого кровельного пирога выполняется в такой последовательности.

Монтаж пароизоляции

Установленный пласт плёночной мембраны отведёт конденсат от утеплителя и не допустит проникновения паров воздуха внутрь теплоизоляции

Важно при укладке правильно сориентировать материал в пространстве. Со стороны чердака должен находиться ворс, фольгированная сторона либо чёрное напыление

Деревянные планки применяются для крепежа горизонтальных пароизоляционных полотен к стропильным ногам. В зависимости от того, какой применяется материал для внутренней отделки, такой будет и шаг.

Например, для вагонки из дерева или пластика шаг между рядом расположенными рейками составляет не больше 0,6 метра. Когда используется в основе OSB или фанера, то шаг увеличивают на 10–20 см.

Укладка теплоизоляции и гидроизоляции

Пространство между стропилами заполняют плитным или рулонным утеплителем, поверх которого раскатывают супердиффузионную мембрану. Её монтируют подобно пароизоляции — по направлению снизу вверх, оставляя провис между стропильными ногами в 2–3 см для вентиляции. При этом напуск верхнего полотнища на нижнее должен составлять не менее 10 см, чтобы не допустить протечек конденсата в утеплитель.

Места стыков соседних полотен проклеиваются скотчем, после этого гидроизоляция крепится к стропилам при помощи деревянного контрбруса размерами 50×50 мм. Благодаря контрбрусу и получают вентиляционный зазор в 5 сантиметров между теплоизоляцией и верхними пластами кровельного сооружения.

Установка обрешётки

На контробрешёточный брус набивают шаговую обрешётку, а сверху неё — материал сплошного настила. Толщина плит зависит от интервала между обрешёточными рейками и определяется по таблицам и графикам.

Ведь на обустройство примыканий, ендов, карнизов, проходку труб уходит не так много времени и минимум усилий кровельщика.

Но, с другой стороны, потребуется сплошная обрешётка из-за гибкости битумной черепицы. Ведь гнущиеся гонты должны полностью опираться на твёрдое ровное основание. Обустроить сплошную обрешётку перед укладкой гибкой кровли можно:

• из влагостойких фанерных листов с маркировкой ФСФ;
• из плит OSB-3, которые рекомендуемы из-за бюджетной цены и достаточно хорошей прочности;
• из шпунтованной либо обрезной доски, с влажностью не более 20%. Доска монтируется в разбежку по типу кирпичной выкладки.

Главное, чтобы не было крестообразных соединений. Слабые места плитных состыковок должны равномерно распределиться по контробрешетке. В швах надо оставлять зазоры в 2-3 миллиметра. Они необходимы для свободного смещения стропильной системы при колебаниях температур.

Толщина сплошного основания под гибкую кровлю:

Плитный материал надо укладывать вразбежку. Кроме того, нельзя забывать о тепловых зазорах в 5 мм.

Для холодной крыши достаточно обустроить обрешётку и дощатое основание. В остальных элементах нет необходимости, так как данная конструкция кровельного пирога максимально упрощена.

Подготовка основания для кровельного настила

Согласно СНиП, устройство кровли из гибкой черепицы требует монтажа сплошной обрешетки. Для этого может использоваться шпунтованная или обрезная доска, плиты OSB или листы фанеры. Рекомендуется применять влагостойкую или шпунтованную фанеру. Элементы обрешетки следует укладывать, стыкуя на стропильных ногах. Деформационный зазор между досками или листовым материалом должен составлять 3 мм.

Если шаг стропил не позволяет монтировать обрешетку с использованием цельных листов, параллельно карнизу на стропила набиваются калиброванные доски, и фанера, либо плиты OSB крепятся к ним при помощи саморезов или ершенных гвоздей.

Древесные материалы, из которых изготавливается обрешетка под битумную черепицу, должны быть предварительно обработаны огнебиозащитными составами.

Если угол уклона скатов составляет менее 30°, то на всю поверхность обрешетки монтируется подкладочный ковер. В других случаях предусматривается лишь настил подкладочного покрытия в местах максимального скопления снега. Это позволяет обеспечить надежную гидроизоляцию кровли. Желательно использовать подложки, рекомендованные изготовителем битумной черепицы. В этом случае гарантировано качественное схватывание клеящего слоя гонтов с основанием крыши.

Нежелательно использовать рубероид и ему подобные материалы в качестве подкладочного ковра, так как их эксплуатационный срок заметно меньше, чем у финишного покрытия.

Укладка полимерно-битумной черепицы поверх материала из не модифицированного битума ведет к деформации финишного покрытия, так как подкладочный слой недостаточно эластичен.

Гидроизоляционный ковер на скатах выполняется из рулонных материалов. Монтаж полос начинается от карниза. Укладка ведется на битумную мастику или благодаря самоклеящемуся слою. Рекомендуемый нахлест в продольном направлении – 150 мм, в поперечном – 100 мм

Важно каждую полосу дополнительно крепить по верхнему краю и по бокам оцинкованными кровельными гвоздями с широкими шляпками. Шаг крепежа – 220-250 мм

Для дополнительной гидроизоляции сложных мест рекомендуется применять самоклеящуюся битумно-полимерную мембрану. Вдоль карнизного свеса и фронтонных торцов укладывается полоса шириной, соответствующей ширине свеса плюс 600 мм. В ендовах ширина кровельного ковра должна составлять 1 метр: по 500 мм от оси ендовы в каждую сторону. Желательно монтировать мембрану сплошной полосой, без стыков. При необходимости стыковки величина нахлеста должна составлять не менее 300 мм.
