Устройство стропильной системы для четырехскатной крыши

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.

4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.

7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.

11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

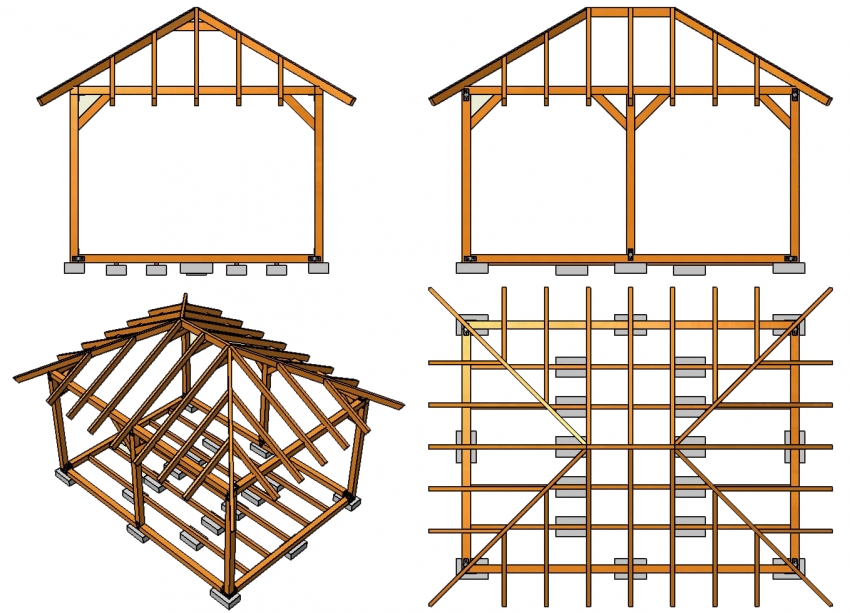

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию

Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа

Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!
Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Устройство каркаса

Стандартный каркас таких крыш включает мауэрлат, коньковый прогон, диагональные и рядовые стропила, нарожники и подкосы. В зависимости от способа крепления стропил и сложности, конструкция усиливается лежнем, вертикальными опорами, шпренгельными фермами, затяжками и аналогичными элементами.

Опорная балка

Функции нижней опорной балки для всех четырех скатов кровли выполняет мауэрлат, надежно привязанный к стенам из блока или кирпича, или верхний венец деревянных срубов. В домах со стенами из материалов с высокой пористостью или низкой прочностью на изгиб (газо- и пенобетон, арболит, ракушечник, теплая керамика) под мауэрлатом обязательно закладывается монолитный разгрузочный пояс, отделяемый от пиломатериалов гидроизоляционной отсечкой.

С учетом высоких ожидаемых нагрузок (опорный брус воспринимает и перераспределяет вес всего каркаса, пирога и снежного покрова) данный элемент выполняется цельным, замкнутым по периметру и максимально прочным. Минимальное сечение мауэрлата составляет 100 мм, рекомендуемый шаг крепления не превышает 80-100 см.

Накосные элементы

Формирующие скаты и наклон крыши, длинные диагональные стропила устанавливаются сдвоенными или имеют сечение от 100-150 мм. Их верхние концы упираются друг в друга при шатровом исполнении крыши или в край конькового прогона при вальмовом. Для обеспечения нужного примыкания они обрезаются под выбранным углом заранее и фиксируются гвоздями и перфорированными пластинами.

С учетом ограничения длины у стандартных пиломатериалов в 6 м и требуемого запаса в 5-10% по длине для обеспечения качественного крепления, диагональные ноги часто приходится сращивать. Сращиваемый участок размещают в верхней части, испытывающей максимальные нагрузки и дополнительно подпираемой подкосами или вертикальными стойками.

Коньковый брус

В висячих конструкциях одиночный конек не имеет дополнительной поддержки, правильно рассчитать такой каркас четырехскатной крыши могут только профессионалы.

В остальных случаях конек опирается на вертикальные стойки и лежень, привязываемый к внутренним несущим перегородкам или мауэрлату.

План обустройства несущей конструкции

Остальные элементы остова (рядовые стропила и формирующие углы скатов нарожники) выпиливаются по шаблону из досок или бруса с сечением от 50 мм (от 30 – для нарожников) и размещаются с равным интервалом друг от друга. Нижний край опирается на мауэрлат, верхние соединяются между собой, опираются на конек или диагональные стропила.

Именно рядовые стропила и нарожники удерживают утепляющую прослойку кровельного пирога и обрешетку, перераспределяя вместе с ней весовые нагрузки по всей площади скатов. Также они формируют карнизные свесы, впоследствии подшиваемые с возможностью доступа свободного воздуха для вентиляции кровли.

Усиливающие элементы

Все зависимости от типа стропильной системы диагональные ноги каркаса всегда усиливаются в зонах максимальных нагрузок. При длине стропилины в пределах 7,5 м для этих целей достаточно 1 подкоса, монтируемого под углом в пределах 45-53° с упором в верхнюю часть ноги.

При длине в пределах 7,5-9 м накосная стропилина вдобавок усиливается шпренгельной фермой, размещаемой в углу, на высоте в пределах четверти длины балки. При длине более 9 м каркас укрепляется вертикальной стойкой, подпирающей центр.

При высоких рисках распирания стен каркас стягивается затяжками – горизонтальными балками, стягивающими стропильные пары и фиксируемые на мауэрлате. Эти элементы чаще встречаются в системах с висячими стропилами. Помимо этого, для усиления конструкции часто используются деревянные бруски и доски, набиваемые на нагружаемые узлы или участки.

Примером служит прибоина или шпренгель, дополнительно соединяющие обычные стропила в верхней части каркаса с двумя коньковыми прогонами, деревянные брусочки в местах фиксации нарожников или ветровая балка.

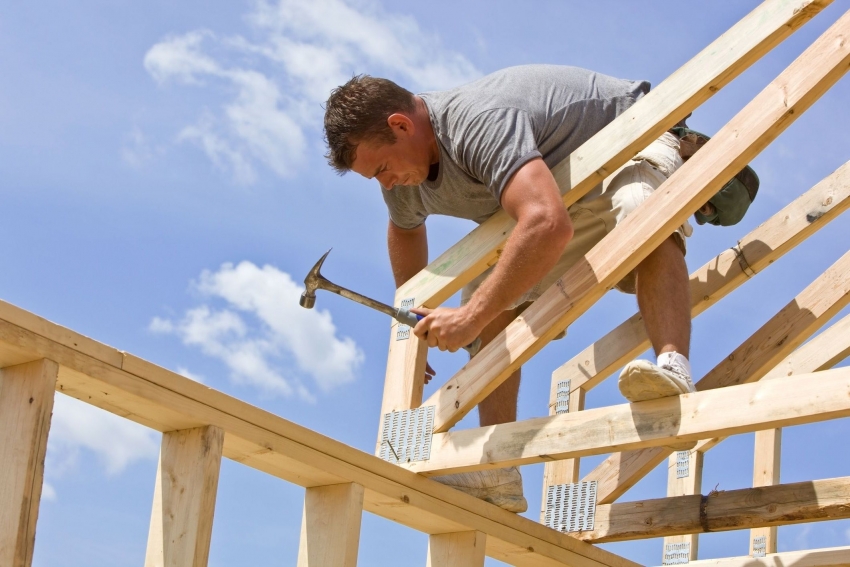

Монтаж – пошаговая инструкция

1. Измерить диагональность и горизонтальность, если есть неровности, то устранить. Лежень, мауэрлат, прогон должны иметь строгую горизонтальность.
2. Брус, доски, стропила и прочие деревянные элементы обработать антисептиком.
3. Укладываем и крепим мауэрлат.
4. Лежень, как и мауэрлат, кладут на гидроизоляцию, к нему крепят болтами стойки, на которые устанавливают прогон.
5. Установить сойки.
6. Прогон закрепить на стойках металлическими пластинами.
7. Разметить на мауэрлате места для крепления стропильных ног.
8. Стропила нужно начинать монтировать снизу, а потом к прогону.
9. Проверить точность конструкции можно обычным способом, натянув веревку.
10. Установить обрешетку.

Подведем итог, если будете следовать этой простой инструкции, то возведете отличную четырехскатную кровлю. Также воспользуйтесь советом, как произвести расчет, так как вы строите для себя, то используйте самый благоразумный вариант.

Видео-инструкция

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

Виды крепления накосных стропил

Крепление накосных стропил к коньку бывает двух видов:

1. В случае, когда выполняется один коньковый прогон – я стыкую стропила, выполнив двойной срез (под прямым углом), и креплю их на консоли прогона

2. В случае конструкции с двумя прогонами – вначале на консоли прогона устанавливаю шпренгель со стойкой, которая и становится основанием для упора накосных стропил (если стропила из досок). Если же стропила из брусьев – к основным стропилам трапециевидных скатов в коньке прибиваю прибоину – короткую толстую доску  – и уже на нее опираю диагональные стропила.

Одной из разновидностей вальмовой крыши является так называемая . В такой конструкции прибоина выполняется из более длинной доски или бруса и крепится гораздо ниже конька. Тогда накосные стропила монтируются в местах стыков прибоины и основных боковых стропил.

При этом торцевые скаты также получаются трапециевидными, а в верхней части образуется вертикальная плоскость, где можно установить окна для освещения чердака. Такая крыша всегда была очень популярна у строителей.

Преимущества

Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.

Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек

Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Виды четырехскатных крыш

Несмотря на то что, монтаж четырехскатной крыши является сложной процедурой, все же именно такая конструкция отличается большой прочностью и надежностью. Специалисты выделяют несколько разновидностей кровель с четырьмя скатами:

• вальмовые;
• полувальмовые (голландские и датские);
• ломаные или мансардные вальмовые;
• шатровые.

В связи с таким разнообразием стропильных систем четырехскатной крыши, стоит сказать несколько слов о каждом из вариантов, чтобы при выборе конкретного опираться на детали и факты.

1. Вальмовая крыша. Пожалуй, это наиболее популярный вид кровли. Особенность его в том, что два ската имеют форму трапеции, а два других – треугольника. В углах схождения скатов образуются ребра, а так как это выступающие элементы, то снежные и ледяные массы зимой на такой крыше не задерживаются. Поэтому по практичности подобная конструкция не уступают двускатной системе, несмотря на то, что угол наклона здесь меньше. Вальмой принято называть треугольный элемент, который начинается от конька. Подобные конструкции не имеют переломов и все свесы заканчиваются на одной высоте.

2. Шатровая крыша. Особенность такой системы в том, что ребра всех скатов сходятся в одной верхней точке. Внешне такая крыша напоминает пирамиду. Каждый скат представляет собой равнобедренный треугольник. Несмотря на то что, элементы крыши практически идентичны, все же монтировать подобную конструкцию намного сложнее, чем вальмовую кровлю

Важно, чтобы стены строения имели одинаковую длину, то есть это хороший вариант для домов квадратной формы

3. Полувальмовая крыша. Полувальмовые кровли более сложны при монтаже, чем любая другая стропильная система четырехскатной крыши. За счет того, что трапециевидные элементы превращаются в шести- и восьмиугольники, а треугольные, то есть сами вальмы, могут приобретать вид трапеции. Чаще всего полувальмовая голландская кровля предполагает наличие коробки строения с выступающими фронтонами, то есть такие крыши устанавливаются на дома, где проектом предусмотрены выступающие вверх боковые несущие стены в виде трапеции. Подобная кровля нередко относится к разновидности двускатной крыши. Ведь стропила на длинной стороне опираются в мауэрлат, то есть являются капитальными, а торцевые части заканчиваются на трапециевидных фронтонах здания. Однако, здесь также, как и в вальмовой стропильной конструкции имеются пусть и небольшие треугольные скаты, то есть вальмы.

Датские крыши также является разновидностью полувальмовой кровельной системы, а свое название они получили по той причине, что их можно часто видеть в архитектуре Дании. Отличие конструкции в том, что вальмы здесь сами имеют вид трапеции, которая упирается в мини фронтон. Основное преимущество полувальмовой кровли в том, что вместо специальных мансардных окон, здесь легко разместить классические оконные рамы. Датские вальмовые конструкции оборудуются небольшим и, чаще всего, холодным чердаком, а в Голландском варианте возможно соорудить более практичное и вместительное мансардное помещение.

4. Ломаная четырехскатная крыша. Такие кровельные системы являются традиционными для архитектуры Восточных стран – Японии, Кори, Китая. Однако отличие от привычных нам кровель в том, что излом здесь делается от дома, свесы как бы загибаются к верху. Ломанные крыши часто называют мансардными вальмовыми, так как подобные конструкции позволяют отдать большое пространство под мансарду. Разумеется, стоит учитывать, что подобная стропильная система четырехскатной крыши дорогостоящая и достаточна сложна в проектировании.

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

• сплошную;
• разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Под мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

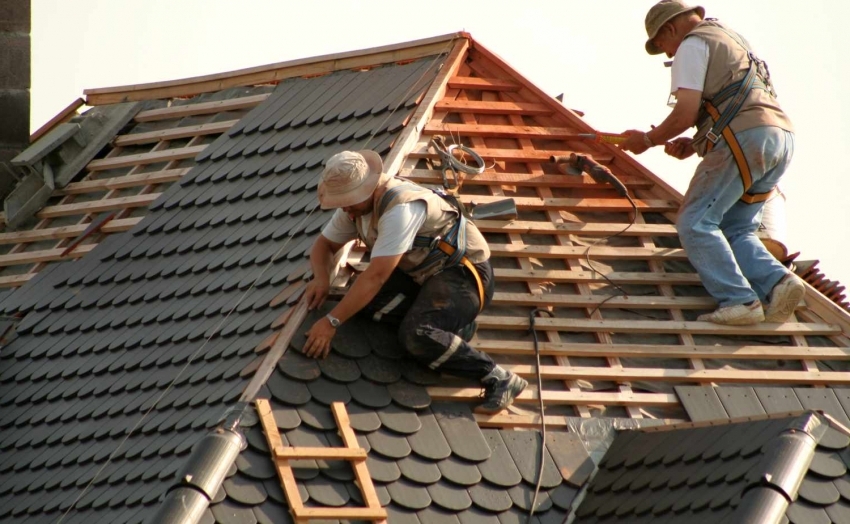

Для крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Разновидности четырехскатных крыш

Конструктивные особенности стропильной системы зависят от конфигурации крыши.

Сегодня наиболее распространены такие типы четырехскатных крыш, как:

• вальмовая;
• полувальмовая голландская;
• полувальмовая датская;
• шатровая.

Вальмовая кровля считается классическим вариантом скатной крыши, устойчивой к ветру и снегу. Ее конструкция предполагает устройство скатов в форме трапеции вдоль длинных стен дома, и треугольных скатов на торцах дома. Стропильная система вальмовой кровли требует использования четырех накосных стропил – диагональных опорных элементов, которые идут от двух вершин скатов к углам здания.

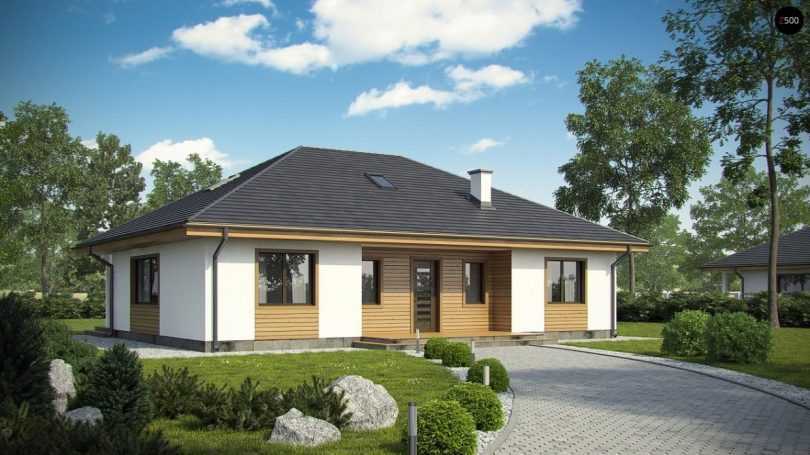

классическая вальмовая крыша

Полувальмовая голландская кровля нередко рассматривается как вариант двухскатной крыши. Ее отличительная особенность – наличие усеченных вальмов (треугольных торцевых скатов).

Длина вальма голландской крыши в 1,5 – 3 раза меньше длины трапециевидных боковых скатов. Преимущество данной конструкции состоит в возможности установить обычное вертикальное окно в мансарде дома. При этом острый выступ, характерный для двускатной кровли, отсутствует, что увеличивает способность крыши выдерживать высокие ветровые нагрузки.

классическая голландская крыша

Полувальмовая датская крыша – вариант четырехскатной вальмовой конструкции. В этом случае монтируется нижняя часть торцевого ската, а под коньком выполняется вертикальный фронтон. Такая конструкция также позволяет отказаться от мансардных окон в кровле и обеспечить естественное освещение помещений под крышей за счет установки полноценного вертикального остекления.

вид датской крыши

Шатровая крыша обычно устанавливается на постройках, имеющих одинаковую длину стен (квадратный периметр). Все скаты такой четырехскатной крыши по форме являются одинаковыми равнобедренными треугольниками.

Четырехскатные крыши эстетично выглядят и обладают отличными функциональными характеристиками. К недостаткам конструкций данного типа можно отнести достаточно высокую сложность расчетов и монтажа стропильной системы.

Разновидности четырехскатных крыш. Фото интересных вариантов

К четырехскатным крышам можно отнести несколько разновидностей конструкций, которые имеют одинаковое количество наклонных поверхностей, но разное устройство.

Классическим исполнением является вальмовая конструкция, как видно на фото дома с четырехскатной крышей. Она состоит из двух скатов треугольной формы, и двух – трапециевидной. Место их соединения называется коньком, который имеет длину намного меньшую, чем длина дома. Вальмовая крыша является конструкцией повышенной сложности, у которой проектирование и монтаж являются весьма трудоемким и сложным процессом, требующим определенных навыков и опыта.

Данная конструкция подходит для основания здания прямоугольной формы. Это самый привлекательный в эстетичном плане вариант крыши. Однако и самый сложный, как с точки зрения необходимых расчетов, так и по технологии возведения, поскольку здесь используется усложненный стропильный каркас, что доказывает схема стропильной системы, требующий проведения дополнительных замеров и подгонки материала на месте.

Пример вальмовой четырехскатной крыши с усложненной конструкцией

Полувальмовая голландская крыша одновременно относится к двухскатной и четырехскатной конструкции. Она состоит из двух наклонных трапециевидных скатов и двух усеченных треугольных вальм. Маленькие вальмы не заменяют полностью фронтоны, что представляет возможность установить простые вертикальные окна, которые значительно дешевле мансардных. На фото, представленных в сети Интернет, можно увидеть разнообразные проекты домов с четырехскатной крышей данного вида.

Полувальмовая датская конструкция имеет четыре трапециевидных ската, которые отличаются по размеру. Усеченные вальмы отходят не от конька, а немного ниже, оставив место для треугольного фронтона. Здесь обычно располагается слуховое или вертикальное окно для дополнительного естественного освещения, как видно на фото дома с четырехскатной крышей. Данная конструкция является наиболее устойчивой к воздействию сильного ветра. Поэтому ее целесообразно устраивать для домов, расположенных в зонах с повышенной ветровой активностью.

Четырехскатная мансардная крыша состоит из двух вальм треугольной формы и двух ломаных поверхностей, с изменяющимся углом наклона. Такое сложное строение помогает получить габаритную мансарду с высоким потолком, что особенно актуально для одноэтажных домов. Проекты с четырехскатной крышей данной конструкции нагляное тому подтверждение.

Четырехскатная шатровая крыша возводится на зданиях квадратной формы, преимущественно используется для каркасных домов. Стропильная система не предусматривает наличие конькового прогона. Конструкция состоит из наклонных поверхностей одинакового размера и треугольной формы, которые соединяются в пике.

Четырехскатная шатровая крыша состоит из четырех поверхностей одинакового размера и треугольной формы, которые соединены в пике

Что собой представляет вальмовая крыша

Главные признаки вальмовой крыши – это четыре ската, а торцевые скаты наклонные. Такая внешняя конфигурация требует и специальных конструктивных решений. У обычной вальмовой крыши торцевые скаты треугольные. Эти треугольники называются вальмами. Но встречаются описания, где вальмами называют грани треугольного ската.

Вальмовая крыша имеет сложную стропильную систему. Иногда строитель задаётся высотой конька, тогда угол наклона ската приходится вычислять. В других случаях ведущим параметром является угол наклона, а высота конька в этом варианте – какая получится. Строитель руководствуется эстетическими соображениями. Геометрическая точность постройки во многом зависит от точности установки диагональных стропил. Их часто делают из сдвоенных досок. Вальмовые крыши обладают повышенной жёсткостью, но это свойство достигается набором конструктивных ухищрений. Требуется тщательная проработка способов и исполнения соединения деталей между собой.

ФОТО: m-strana.ruЗагородный дом с вальмовой шатровой крышей

Материалы

Рекомендуемый материал: брус, деревянная пластина или бревно из хвойных пород, лиственницы, дуба. Материал должен быть хорошего качества, просушенный, с оптимальной влажностью до 22%. Для стропил применяют доски сечением 50х100 мм, при очень большой площади крыши желательно взять доски 50х200 мм.

Под мауэрлат наилучшим будет цельный брус сечением не меньше 150х150 мм. Для укрепления мауэрлата еще понадобятся металлические шпильки с резьбой, дощечки для обрешётки и накладные металлические пластины, соединяющие деревянные части.

Деревянные части желательно загодя пропитать антисептическими и антипиреновыми веществами. При изготовлении сразу большого числа стоек, прогонов и ригелей с одним и тем же углом среза, применяется ранее сделанный образец.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

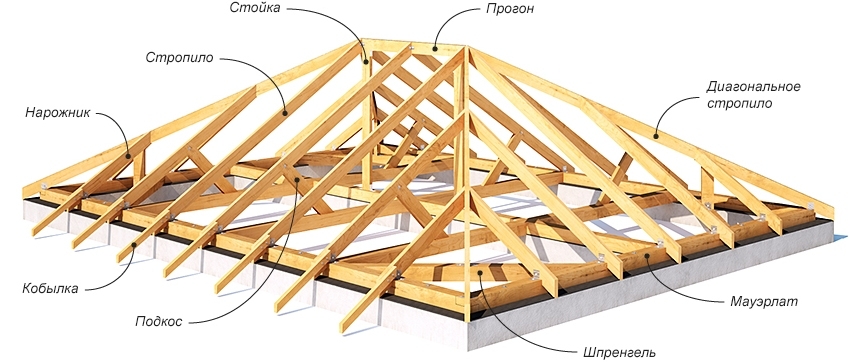

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
