Инструменты для штробления
Раньше отверстия под проводку в панельных домостроениях прокладывали при помощи молотка и зубила. Современные строители-профессионалы в своей работе пользуются штроборезом, специальным инструментом с дисками, расстояние между которыми можно менять по своему усмотрению согласно заданным параметрам.
Преимущество штробореза — получение идеально ровных двух параллельных линий, отсутствие пыли при подключении к нему пылесоса. К тому же это самый быстрый способ проделывания канавок.
Его минус заключается в том, что позволить себе приобрести дорогостоящий инструмент могут только профессионалы. Домашние мастера пользуются в своей работе более дешевыми электроинструментами.
Как сделать штробу без штробореза? Для этого подойдут имеющиеся у многих в домашней мастерской перфоратор или угловая шлифмашина. Для монолитных домов со стенами из газобетона, пенобетона, пеноблоков и пескобетона, выложенных из кирпича подойдет фрезер, электрическая ударная дрель или шуруповерт с аккумулятором.
Конечно, все перечисленные инструменты имеют другое предназначение, тем не менее, они годятся для использования и в этих целях. Просто, перед их применением на поверхности стены делается небольшое углубление, к которому плотно прижимают электроинструмент. Далее просто нужно тянуть его по поверхности.
При наличии нескольких скоростей на инструменте для получения бороздок лучше применять самую большую скорость.
Штроба под электропроводку
Как штробить стены под проводку перфоратором или болгаркой? Первым делом при помощи уровня на поверхность стен наносят горизонтальные и вертикальные линии чертежа. Затем по разметке с расстоянием в 1-2 сантиметра проделывают дырочки глубиной до 2,5 сантиметров. Лопаткой, идя последовательно от одного отверстия к другому, прокладывают бороздку. Заключительный этап — зачистка канавки насадкой с полукруглым желобом.
Самые простые инструменты для штробы поверхностей
Штробление стен своими руками – краткая инструкция
Итак, перед началом работ нужно выбрать инструмент. Если для штробления нет возможности пользоваться инструментом с пылесосом, необходимо плотно закрыть все щели в помещении, а оставшуюся мебель и прочие вещи накрыть полиэтиленом.
Поверхность стен в местах проложения штроб необходимо очистить от лишних покрытий, таких как обои, плитка и т.п.
Разметка поверхности. На этом этапе нужно точно разметить расположение будущих штроб и отверстий под розетки и выключатели. Для этого удобно пользоваться лазерным уровнем, который точно строит горизонтальные и вертикальные плоскости
При этом важно не забывать о проводке, которая уже заложена в стенах. Для того, чтобы отыскать действующую проводку, можно воспользоваться специальными приборами, детектрующие электромагнитное излучение.
После разметки приступают непосредственно к резке выбранным инструментом
Сам процесс не отличается сложностью и был показан на роликах выше.
После штробления и очистки канавок переходят к бурению отверстий под подрозетники. Для этого используют специальные круглые коронки с твердосплавными пластинами.Размер коронки выбирается в зависимости от размеров подрозетников, которые планируется устанавливать. Как правило, это размеры 65 и 80 мм.
После завершения работ по резке и долблению, переходят к сверлению отверстий в штробе для крепления проводки. Для крепления проводов применяют специальные дюбеля, которые крепятся в штробе с шагом в 30-50 см.
Заключительным этапом работ является очистка штроб при помощи щетки или пылесоса и их грунтование. Грунтование – необходимая процедура, так как слой грунтовки свяжет всю пыль и поспособствует лучшему сцеплению затирочной смеси со стеной. После того, как кабель будет уложен, выполняется заделка каналов шпаклевкой, штукатуркой или гипсом.
Соблюдение всех правил и норм позволит качественно выполнить штробление стен своими руками, без привлечения строительных бригад и дополнительных трат, что в сумме с полученным качественным результатом станет приятным бонусом.
Нормы и ограничения при штроблении стен под проводку
Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.
Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:
- Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
- Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
- Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
- Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
- Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
- Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
- При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
- В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
- Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
- При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.
Процесс штробления стен
Для создания борозд внутри стены можно воспользоваться различными инструментами и методами. Они зависят от свойств материала, из которого изготовлено здание. При всех работах необходимо выполнять правила безопасности.
Стены можно штробить:

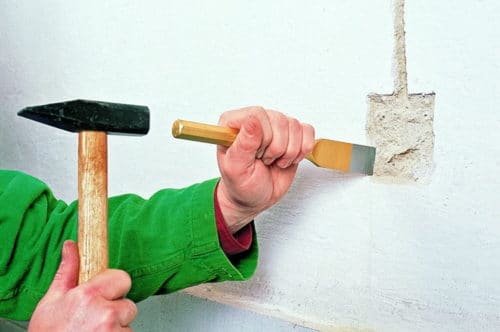

Работа молотком и зубилом
Проще всего этим методом обрабатывать кирпичные стены, покрытые слоем штукатурки. Верхний слой в них можно сбивать даже долотом или стамеской. Места прохождения вертикальных штроб стараются выбрать на стыках швов чередующихся рядов так, чтобы делать меньше подрезаний в остальных кирпичах. Когда слой покрытия штукатурки имеет значительную толщину, то этим методом можно делать борозды не повреждая кирпичную кладку. В остальных материалах, особенно бетоне, этими инструментами пользоваться очень тяжело.
Процесс выбивания основан на установке зубила краем острого конца вдоль линии и нанесении удара молотка для выбивания кусочка шпаклевки или кирпича. Вначале снимается поверхностный слой на небольшом отрезке. Потом лезвие зубила располагают поперек линии и под острым углом к стене — углубляют штробы.
Работа перфоратором или ударной дрелью
Вначале потребуется высверлить отверстия на глубину будущего залегания проводки. Для этого используют специальные сверла и долото для обработки бетона. Дрель в режиме нанесения ударов работает намного хуже, чем перфоратор такой же мощности. Отверстия располагают на расстоянии 1÷1,5 см друг от друга по всей линии, а затем снимают часть перегородок между ними направлением перфоратора под острым углом к стене. Затем сверло заменяют долотом. Им расширяют штробу, одновременно убирая оставшиеся перегородки.
При ударах перфоратором от стены отлетают на мелкие кусочки, края борозд получаются рваными и неровными, в результате образуется много пыли и создается большой шум. Пользование берушами немного спасет слух работающего. Создание штроб перфоратором напоминает работу молотком и зубилом, но здесь процесс полностью механизирован.
Работа болгаркой и перфоратором
Чтобы края борозд получились ровными, их прорезают кругом с алмазным напылением, установленным в угловую дисковую машинку. Без него эта работа не получится. Вначале прорезают одну канавку, а затем параллельно ей вторую по заранее подготовленной разметке на одинаковом удалении. В это время выделяется очень большое количество пыли, что является серьезным недостатком метода. Пространство между канавками выбивают долотом перфоратора. В штукатурке эту работу можно сделать молотком и стамеской.

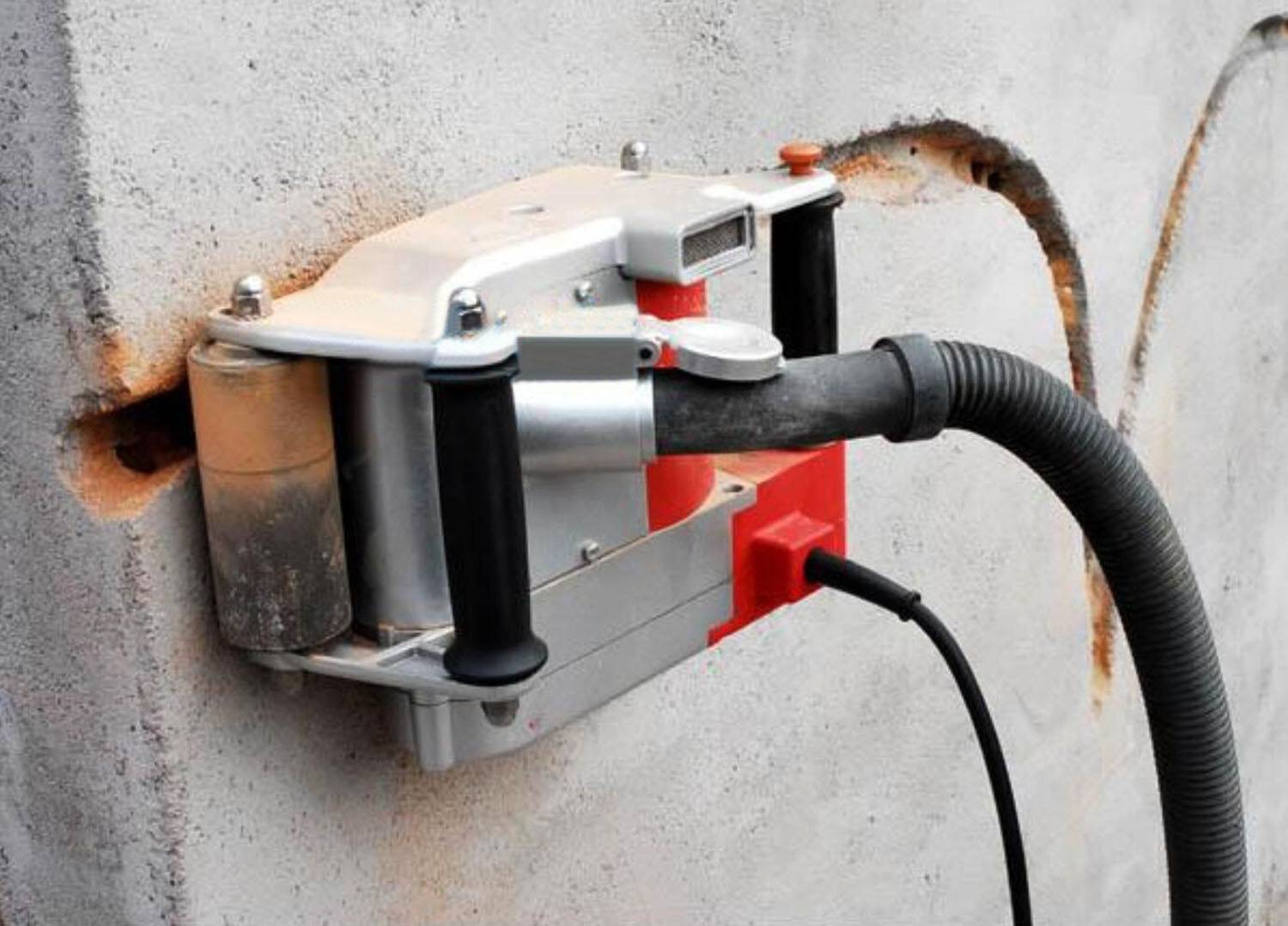

Работа штроборезом
Профессиональный инструмент для создания штроб в плотных бетонах и камнях имеет электродвигатель, от которого вращаются сразу два алмазных диска, прорезающие параллельные канавки. У этого инструмента можно настраивать глубину прорезов и устанавливать расстояние между ними. К рабочему органу подключается шланг промышленного пылесоса, через который отводится вся образующаяся при резке пыль. Внутренняя система уплотнений значительно уменьшает ее проникновение в помещение.
Выборку камня между прорезанными канавками штроборез не делает. Эту операцию придется выполнять долотом перфоратора. Борозды, созданные таким методом, обладают самым аккуратным видом и выполняются за наиболее короткое время. Однако, профессиональный штроборез в комплекте с промышленным пылесосом является дорогостоящим инструментом и его приобретают для постоянной, длительной работы. Только в этом случае он окупается. Но для поведения единичных ремонтов его несложно взять в пунктах проката.
Особенности работы с различными материалами
Штробление стен из различных материалов имеет свои особенности, которые нужно учитывать начинающему строителю.
Штробление стен из кирпича
Кирпич более мягкий материал нежели бетон, поэтому на нем обычно штробы не делают. Для проводки используют плоский кабель и нанося толстый слой штукатурки, прячут ее в нем. Если все-таки требуется проложить борозду для кабелей, то работу производят по аналогии со стенами из бетона. Кирпич более податливый в работе и высверлить канавки не составит труда.

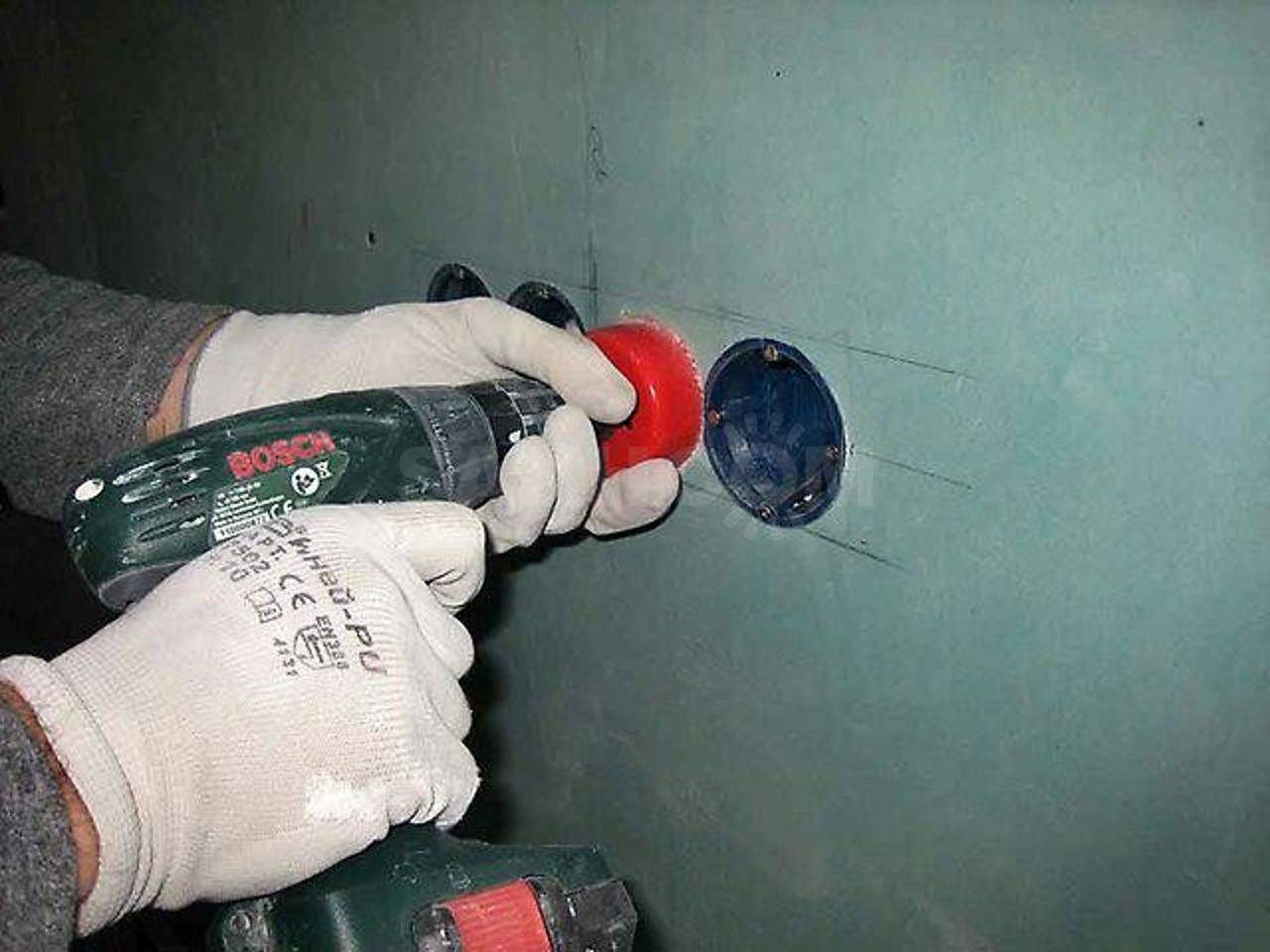

Штробление гипсокартона
Листы гипсокартона очень хрупкие и не предназначены для выполнения штроб. Провода и электрические коммуникации скрывают за листом, а выводящие провода соединяют в отверстии под розетку. Подрозетники выполняются с помощью перфоратора.
В кафельном полу
Для выполнения отверстий в кафеле потребуется на болгарку или штроборез установить специальные алмазные круги. Применять перфоратор в этом случае не стоит, чтобы не повредить покрытие из кафеля.
Нюансы с несущими стенами
При работе с несущими стенами следует запомнить некоторые важные моменты:
- штробление делается всегда горизонтально и вертикально;
- штроба никогда не должна проходить менее, чем в 15 см от плит перекрытия и меньше, чем в 10 см от углов и проемов.
- штроба может иметь повороты, но их количество нужно минимизировать;
- глубина и ширина штробы не должна превышать 2,5 см, иначе может нарушиться целостность стены.

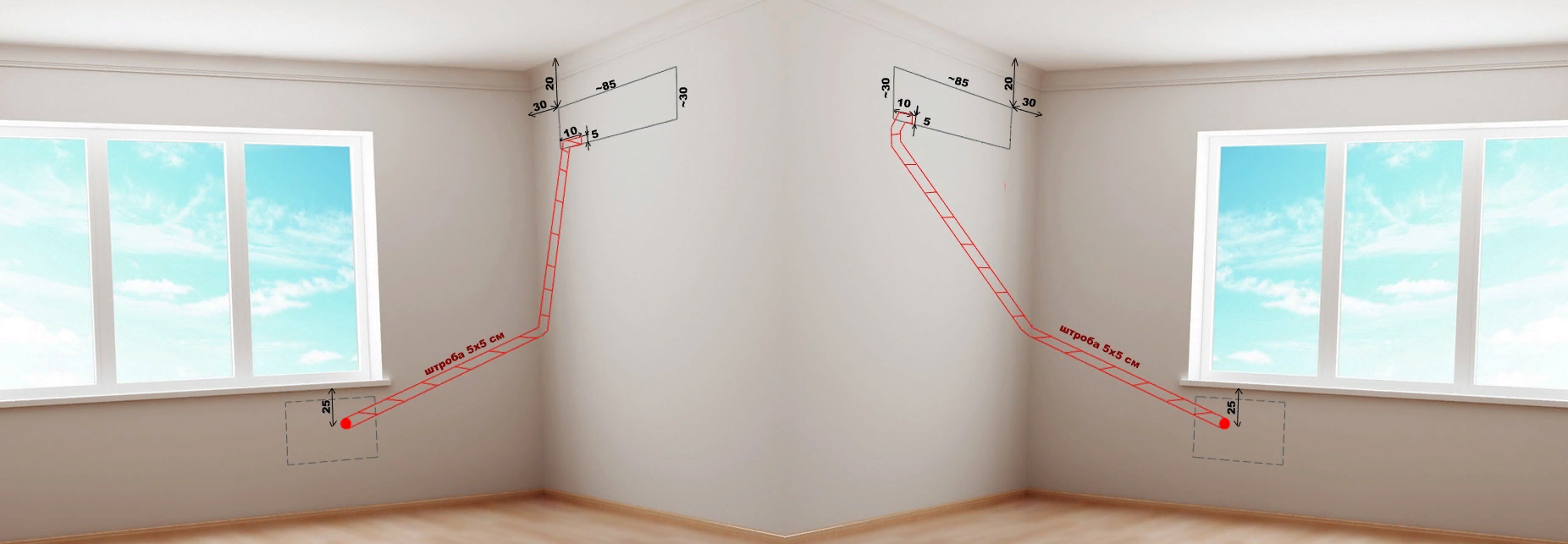

Штробление стен под кондиционер
Для установки кондиционера необходимо проделать более габаритные штробы. Они состоят из наружных и внутренних блоков. Ширина штробы должна быть не менее 60 мм, в глубину – 55 мм. В них будут прятаться все утеплительные каналы, провода и гофра, которая используется для вывода конденсирующейся влаги.
В газобетоне
Для штробления в газобетоне потребуется шуруповерт и победитовая коронка размером 68 мм. Для того чтобы штроба была ровной, воспользуйтесь обычным профилем из гипсокартона
Важно запомнить, что штроба должна быть строго вертикальной
В древесине
В древесине можно выполнять штробы всеми инструментами, кроме перфоратора. Принцип изготовления штроб такой же, только вместо зубила рекомендуется использовать стамеску. Подчищать углубления в древесине можно любым инструментом, предназначенным для работ по дереву. С помощью фрезера изготавливаются аккуратные борозды по направляющей планке.
Что можно делать при штроблении и чего нельзя
Любой вид строительных работ имеет свои ограничения, которые в первую очередь зависят от того, в каких условиях приходится трудиться. Одно дело, если сделать прокладку кабелей нужно на этапе строительства дома, гаража или бани, когда можно заранее всё предусмотреть в чертежах, используется специальное обозначение.
Совсем другой, более распространенный случай – это монтаж скрытой электропроводки в многоквартирных домах, где существует целая масса технических ограничений. Хуже всего ситуация выглядит в старом панельном доме, скажем, времен перестройки, разводка проводов и их примыкание не укладывается ни в одни существующие рамки. В таком случае штробление стен под проводку своими руками должно осуществляться с оглядкой на правила, изложенные в строительных нормативах, например, СНиП 3.05.06-85:
При работе с любым инструментом всегда используйте защитные очки и перчатки. Это убережет вас от травм и пыли.
Если у вас нет в наличии сложного инструмента, можно попробовать взять его напрокат.
Штробление должно быть строго ориентированным относительно существующих конструкций (вертикальное или горизонтальное)
Причем, совершенно неважно где делается канавка, в железобетоне, газобетоне кирпиче или дереве,
При выполнении горизонтальной борозды, следует учитывать минимально допустимое расстояние до примыкания плит перекрытий – 15 см (смотреть обозначение на чертеже),
Вертикальные штробы должны располагаться на расстоянии не менее 10 см от примыкания оконных, дверных или стеновых косяков (смотреть обозначение на чертеже),
Расстояние от газовых труб до борозды должно быть больше 40 см (смотреть обозначение на чертеже),
Длина одного пролета штробы не должна превышать 3 м,
Глубина штробы и ее ширина не должны быть больше 2,5 см,
Количество поворотов борозды необходимо свести к минимуму.

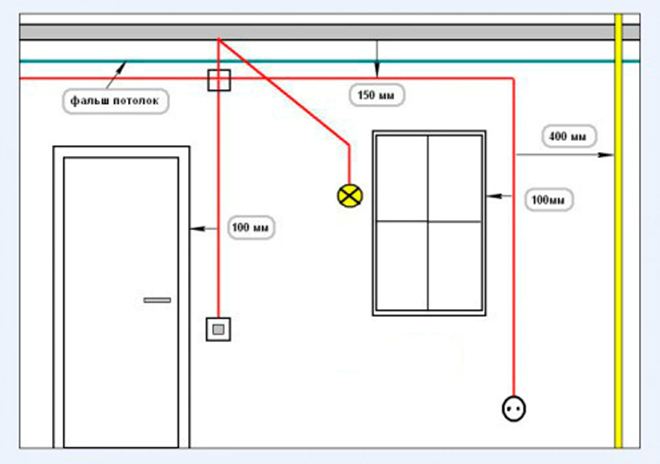

Примерная схема расположения штроб на стенах
Строго запрещается:
- Формирование горизонтальных борозд для примыкания электропроводки в несущих стенах дома. Исключением могут считаться перестенки и то не всегда,
- Штробление пола, потолка и несущих стен.
- Повреждение арматуры в панельных стенах. Это может привести к уменьшению ее прочности.
К чему может привести игнорирование этих правил можно увидеть на следующем примере:
Как подготовиться к работам?
Если необходимо штробление стен в панельном доме, проводка обязательно должна проходить по несущей стене и потолку, необходимо проверить толщину слоя штукатурки. Если его недостаточно для прокладки штроб, придется дополнительно оштукатурить поверхности. Альтернативой является обшивка стен гипсокартоном, обустройство подвесного или натяжного потолка — коммуникации скроются под ними.
Штробление стен под электропроводку должно осуществляться по разметке, которая выполняется с помощью уровня и карандаша в соответствии с вышеприведенными нормами, с учетом расположения проемов, ниш и выступов, образующих дополнительные углы, коммуникаций, а также старой проводки.
Если она не демонтируется, ее до начала работ нужно выявить, сверившись со старым планом, при его отсутствии — с помощью тестера или индикатора, и обесточить. Новая проводка не должна совпадать или пересекаться со старой.
Карандашом проводятся по 2 параллельные линии для каждой штробы. Размечаются не только трассы штроб, но и места под выключатели, розетки, распредкоробки.
Штробление под кабель нужно делать с учетом того, что он должен укладываться внутри гофрированного рукава, толщина и глубина штроб определяется с учетом размеров последнего. Составляется план прокладки электропроводки и размещения электротехнических изделий.
Если помещение жилое, необходимо по возможности вынести мебель и оргтехнику, либо тщательно законсервировать с помощью полиэтиленовой пленки.
Монтаж кабеля и установка розеток
Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во втором случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.
Розетки лучше всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.
Как заделывают углубления перед финишной отделкой:
- Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
- Затем все аккуратно грунтуется, грунт высыхает.
- Борозда или углубление смачивается водой, после чего заделывается штукатуркой, строительным гипсом или монтажной пеной.
Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Только в таком случае можно быть уверенным в надежности и безопасности коммуникаций.
Способы штробления стен различными инструментами
Зубило либо скарпель, и молоток
Этот инструмент подходит для проделывания борозд в нетвердом веществе, наподобие гипса. Их применение нецелесообразно для работ по бетону или кирпичу без предварительной прорезки и подготовки. Самый большой недостаток — это несоизмеримые с конечным результатом трудозатраты. Также к числу недостатков стоит отнести некачественный результат (вы получите штробу с рваными краями) и большие затраты по времени.
Но если вы все-таки решили выполнять работы этим инструментом, вы должны следовать определенным этапам.
- На первом этапе, остриём зубила наносятся углубления по краям борозды на ширину в одну-две ширины острия.
- Далее инструмент устанавливается поперёк штробы и, с помощью молотка, вбивается в стену на 5-10 мм.
- После углубляется ещё на такую же глубину, и, таким образом, получается борозда необходимого размера. Способ абсолютно не пригоден для штробления бетонных стен под проводку, т.к. твёрдость материала затрудняет изготовление отверстий.
Перфоратор со специальной насадкой
Работа данным инструментом выполняется по твёрдому материалу, такому как: бетон, кирпич, армированный бетон. Недостатков у данного метода меньше, чем у зубила с молотком, но в целом, кроме трудозатрат, они схожи. Края штробы получаются неровные, с множеством сколов, в некоторых случаях необходима дополнительная обработка. Также к недостатку данного метода можно отнести большой уровень шума.
Очень часто инструмент применяют в паре с болгаркой или штроборезом. Среди насадок, которые необходимы при штроблении, используются лопатка и бур.
- Перед началом работ наносится разметка будущих борозд.
- Вдоль всей длины штробы делаются отверстия необходимой глубины на расстоянии 10-15 см друг от друга.
- При обустройстве штробы лопатку не ставят поперёк линии, это обычно приводит к нежелательному откалыванию частей стены.
- При помощи перфоратора изготовить необходимую штробу не сложно, только придётся пожертвовать аккуратностью краёв борозды, но зато намного быстрее, чем с помощью зубила и молотка.
На видеоролике показано, как правильно осуществляется штробление бетонной стены перфоратором под проводку, какие насадки и как их использовать.
Угловая шлифовальная машинка (болгарка) с алмазным диском
Достаточно хорошо подходит для изготовления штроб — края получаются ровные, линии прямые, скорость быстрая. Из дополнительных инструментов может понадобиться либо зубило с молотком, либо перфоратор с насадками. Единственный минус — чрезмерное количество пыли, которая поднимается в воздух во время работы. Из плюсов – скорость, точность и простота работы.
Для прорезки стен необходим диск с напылённым алмазным покрытием, который облегчит задачу при прорезке таких материалов, как бетон и кирпич. Обычный круг по камню не так эффективен. Даже в случае, если работы нужно провести по уже отшукатуренной поверхности, диск с алмазным напылением будет как нельзя кстати.
Работа, как и в других случаях, начинается с разметки. Наносятся две линии, которые задают ширину борозды, и по этим линиям делаются прорезы. Далее, с помощью зубила или молотка, выбивается внутренность борозды. Главным отличием этого способа является ровность краёв.
Следующий видеоролик наглядно показывает процесс штробления стены болгаркой, как уменьшить количество пыли при этом, используя лишь обычную воду.
Рекомендовано использовать либо пылесос, либо средства индивидуальной защиты от пыли, такие как: маска, очки, респиратор. И не забудьте вынести или накрыть вещи, находящиеся в помещении.
Штроборез
Лучший вариант для изготовление штроб. Отлично подходит как для укладки электрокабеля, так и для укладки систем водоснабжения и отопления. В комплекте к аппарату, кроме сменных дисков, обычно входит пылеуловитель. Главным недостатком является цена устройства.
Штробление стен штроборезом без пыли
Штроборез по внешнему виду немного напоминает болгарку, но имеет разъёмы на установку двух алмазных дисков.Расстояние между дисками обычно регулируемое. Дополнительные возможности — регулировка глубины прорезаемой борозды. Пылеуловитель устроен таким образом, чтобы отводить пыль максимально в сторону либо непосредственно подключится к пылесосу. Это минимизирует объём выделяемой пыли.
Штробление по намеченному плану проводиться достаточно быстро. Когда прорези готовы, лишнее, как и в случае с болгаркой, выдалбливается или перфоратором, или зубилом.
Каким инструментом лучше штробить стены?
Сделать штробу можно при помощи следующих инструментов:
- Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
- Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.
- Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
- Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.
Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.
Штробление стен молотком и зубилом
Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:
- Зубилом углубить верхний и нижний край разметки.
- Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
- Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.
Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).
Как сделать штробу с помощью перфоратора?
Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:
- При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
- Сменить насадку на перфораторе, установив вместо бура лопатку.
- Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.
Подробнее про штробление перфоратором на видео:
Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

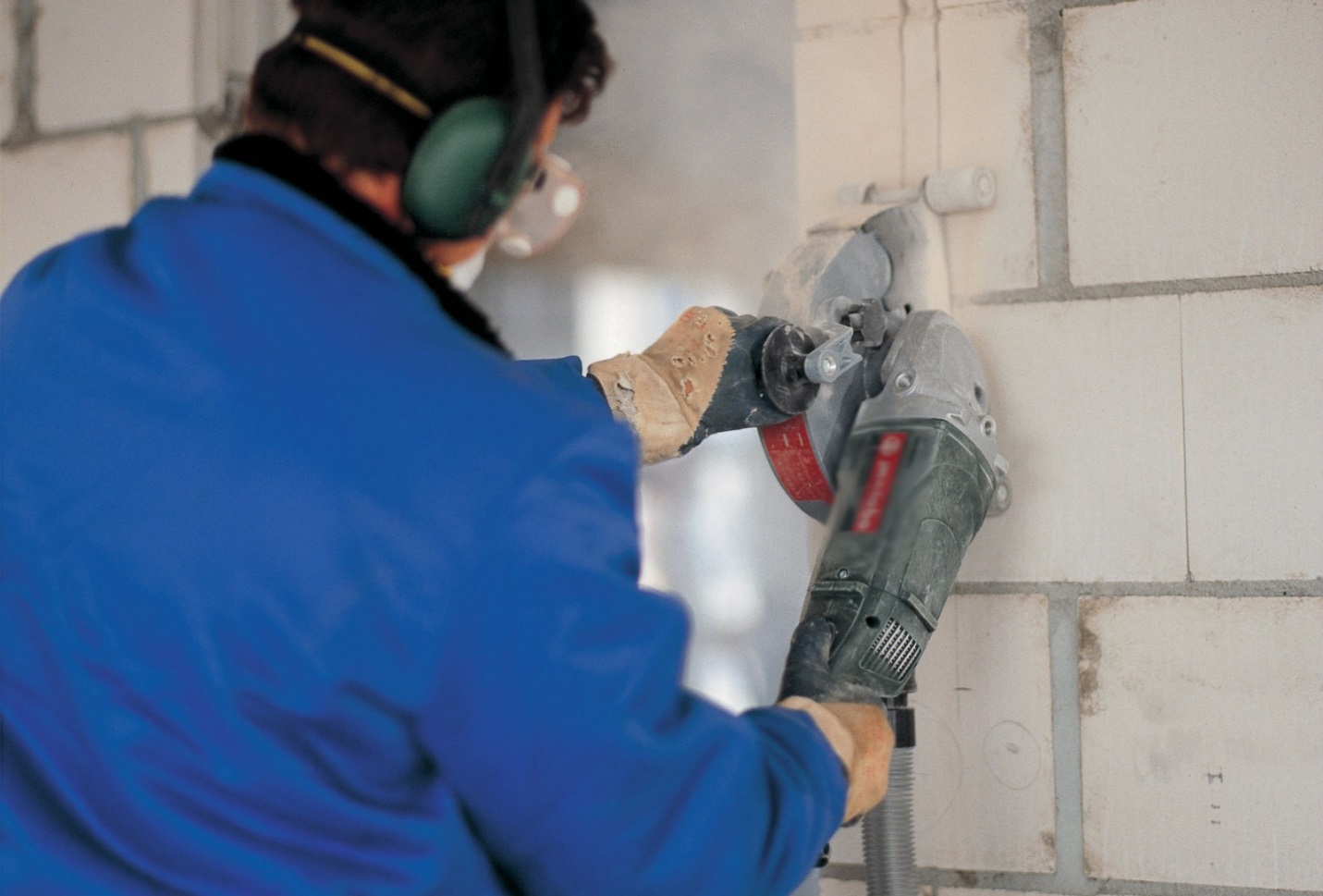

Штробление стены болгаркой
Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:
- Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
- Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.
Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.
На видео пример штробления с поливом:

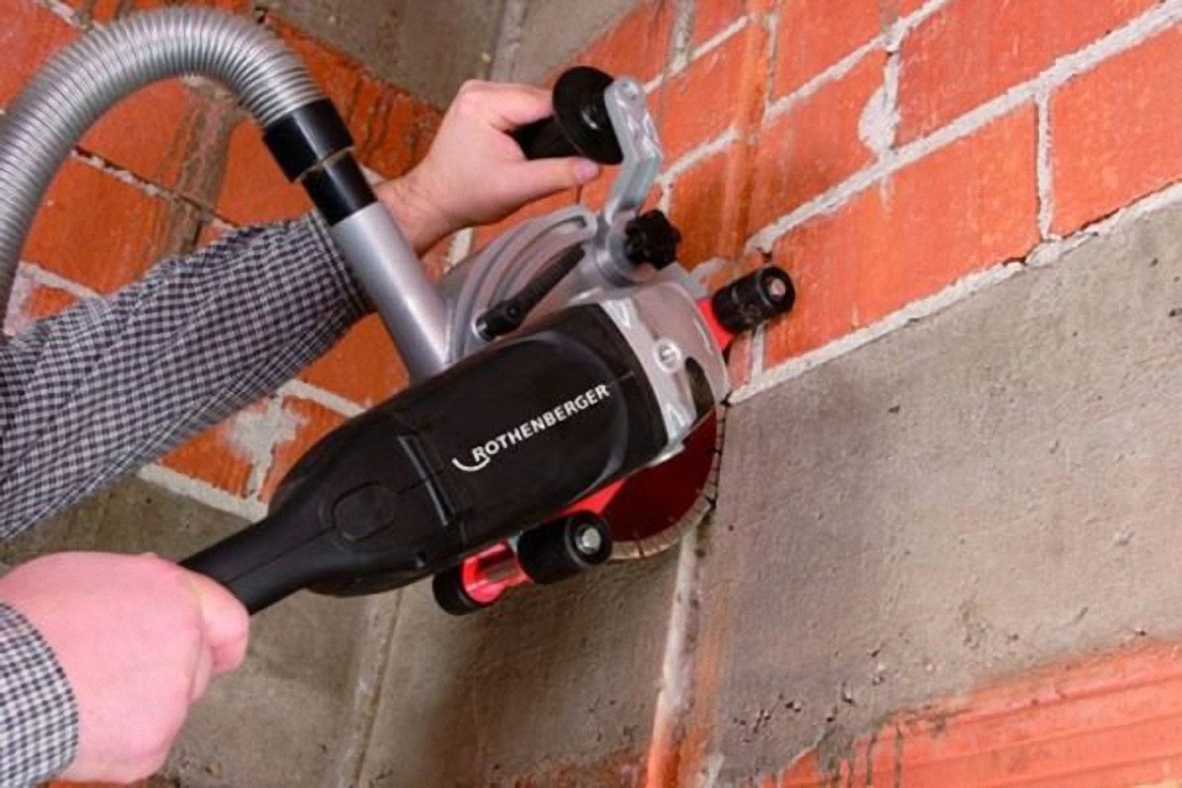

Прорезание электрической канавки штроборезом
Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.
Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.
Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.
Про работу штроборезом на видео:
https://youtube.com/watch?v=RtIUVKq2bYk
Основные правила проведения работ самостоятельно
Перед началом выполнения работ необходимо ознакомиться с требованиями, изложенными в документе СП 76.13330.2016 (новая редакция СНиП 3.05.06-85), при нарушении нормативов потребуется переделка борозд. От корректности прокладки проводки зависит безопасность эксплуатации электрического оборудования в квартире или жилом доме. Перед укладкой кабелей в борозды необходимо проверить состояние изоляции, наличие трещин и надрывов не допускается.
Нормы и ограничения
Основные нормативные ограничения:
- При прокладке борозд пересечение канавок не допускается.
- Максимальное расстояние от распределительной коробки до точки подключения розетки или выключателя составляет 3 м.
- Не допускается резка несущих стен (например, на территории Москвы запрет прописан в постановлении Правительства №508 от 25 октября 2011г.).
- Вне зависимости от материала стен допустимая глубина борозды составляет 25 мм, что предотвращает повреждение прутьев арматуры абразивным инструментом.
- При прокладке кабеля необходимо минимизировать количество изгибов, рекомендуется резать борозду с 1 переходом от вертикальной секции к горизонтали.
- Запрещена укладка кабелей в зазор между бетонными плитами, поскольку при температурных деформациях возникает риск разрушения изоляции.
Требования по расположению борозд относительно элементов конструкции представлены в таблице.
| Параметр | Минимальное значение, мм |
| Зазор между канавкой и горизонтальной поверхностью потолка | 150 |
| Расстояние от кромки дверного проема | 100 |
| Зазор между каналом и линией прокладки трубы централизованного газоснабжения | 400 |
| Толщина защитного слоя, нанесенного поверх уложенных в борозде кабелей | 10 |
Подготовка к штроблению
Штробление стен в домах под электропроводку требует тщательной предварительной подготовки, если есть желание выполнить ее на высоком уровне. Перед тем, как приступить непосредственно к штроблению, необходимо подготовить плацдарм для успешных действий:
- Определить местоположение существующей проводки для предотвращения примыкания к ней в процессе работы, а также собственного травмирования электрическим током. Этот вариант актуален для б/у недвижимости, в частности панельных многоэтажек.
- Сделать соответствующую разметку на кирпичной кладке или другой поверхности стен, которая определит направление укладки кабелей.
- Обезопасить соседние помещения и вещи в них от пыли, которая будет рассеиваться в процессе работы.
- Необходимо подготовить обрабатываемую поверхность: удалить обои, дюбеля, неровности, другие посторонние предметы.
