Как штробить стены, потолок под проводку

Содержание пояснительной записки и плана размещения элементов электропроводки

Каждое сооружение частный дом или квартира в многоэтажном доме строится по проекту, в проект отдельным разделом с приложениями входят схемы электропитания.

Прилагается планы с точным указанием мест размещения во всех помещениях следующих элементов:

• распределительного щита;
• распределительные коробки;
• розетки;
• выключатели;
• осветительные приборы, обычно они располагаются на верхней части стен, или по центру потолка комнаты.

Иногда кроме сетей электропитания в проектах предусмотрена скрытая проводка телефонных линий, кабелей для телевизионных антенн, компьютерные сети, все это надо учитывать. К электрической схеме квартиры есть описание, в котором указывается количество групп в распределительном щите, каким проводом выполняется проводка на каждом отдельном участке.

Таблица условных обозначений элементов проводки:

Исходя из этой информации видно количество проводов их диаметры между каждым распределительным элементом. Это позволяет определить необходимую глубину и ширину штробы на каждом участке.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

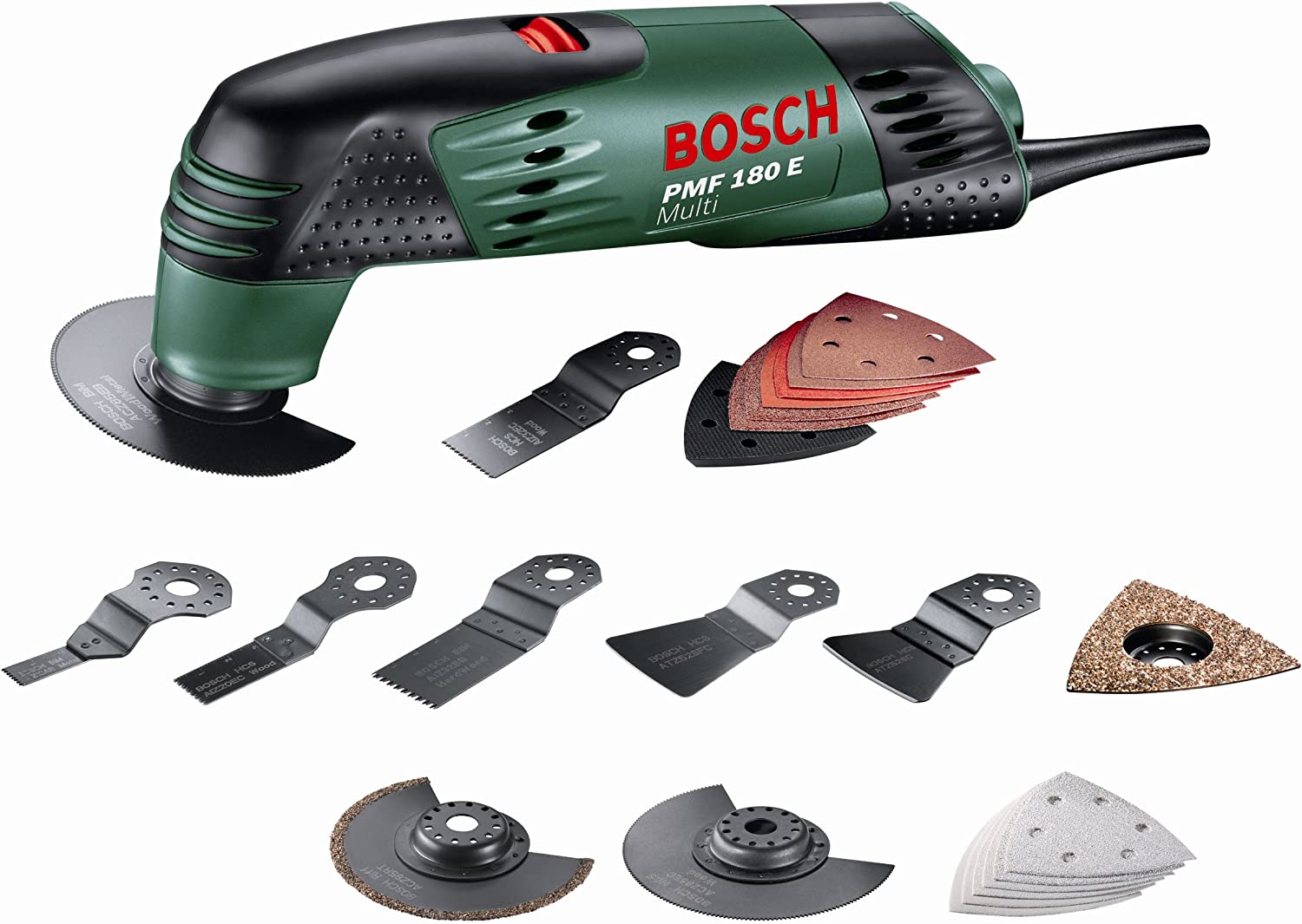

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

1. Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
2. Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

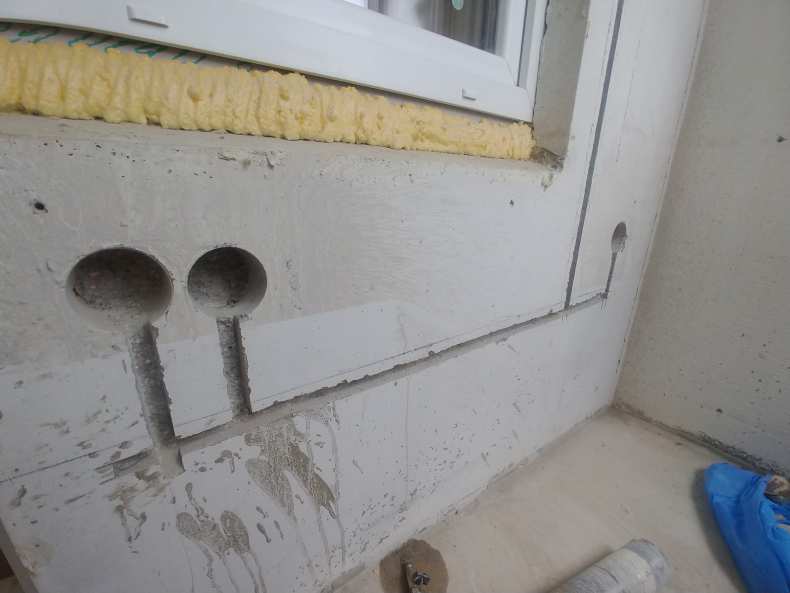

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Некоторые правила и ограничения при прокладке проводки

Прежде чем браться за штробление стен своими руками, нужно хорошенько подумать и проанализировать абсолютно все, вплоть до мелочей: процесс, план, инструмент, которым будете пользоваться, какой способ подойдет конкретно для стен вашей квартиры, какие материалы или инструменты могут дополнительно понадобиться в процессе ремонта и т.д.

В первую очередь определите, какие стены у вас в доме.

Во-вторых, составьте план. Нарисуйте его на бумаге, пометьте там все выходы наружу (розетки, выключатели, соединения со светильниками и т.п.).

Отнеситесь к этой работе со всей ответственностью и серьезностью. Напишите, где и сколько метров проводки будет скрыто, пометьте высоту от пола и от потолка.

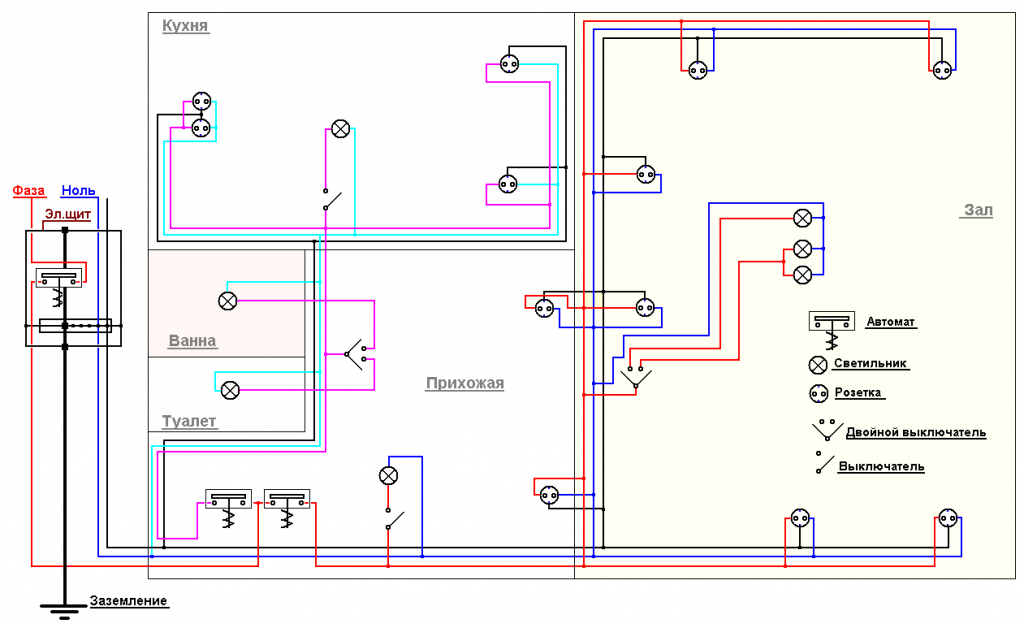

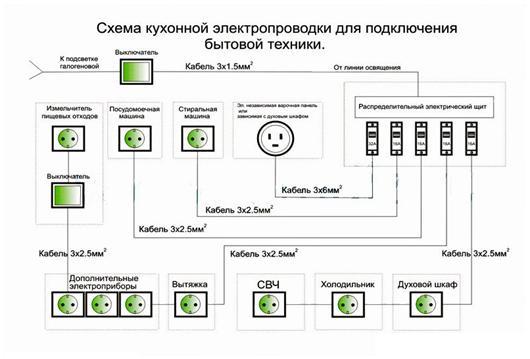

О том, как примерно должен выглядеть такой план, можно узнать из схемы, представленной ниже.

В-третьих, штробление стен под проводку требует использования специальных инструментов.

И необходимо выбрать один инструмент, более удобный для вас. О том, какой инструмент лучше выбрать, также можно узнать из нашей статьи и видео, прикрепленного к ней.

В принципе, сложно себе представить неправильное штробление, но есть большая вероятность того, что некорректные действия могут повлечь за собой непредвиденные дополнительные расходы, лишнюю трату драгоценного времени и нервов.

А нам ведь очень не хочется этого, поэтому вот несколько правил, которые лучше соблюдать, когда делаете штробление по проводку:

• Штробление под проводку всегда делается только параллельно основным конструктивным элементам здания, то есть вертикально или горизонтально. Максимум — допускается делать наклон проводки при ее прокладке на мансарде из-за ее изначально наклоненных стен;
• Не допускается создание горизонтальных борозд в несущих стенах. Особенно строго это правило необходимо соблюдать в панельном доме. Потому что все стены в панельном доме, как правило, несущие;
• Делать горизонтальные борозды обязательно нужно на расстоянии не более 140 – 150 мм от перекрытия;
• Ширина и глубина штробы (так еще по-другому называют борозду) должна составлять не более 20–25 мм. Что же касается длины, то здесь тоже есть ограничения. Правильно делать одну борозду не длиннее 3 метров, иначе проводка плохо закрепится в ней и может провисать;
• Вертикальная борозда должна находиться на достаточном расстоянии от дверных и оконных проемов (примерно 100–150 мм), а также от газовых труб (более 400 мм), так как проводить проводку слишком близко к перечисленным элементам не безопасно, особенно это касается газовых труб.

Да и использовать инструмент рядом с ними будет очень сложно.

Штробление стен под розетку: что не упустить из виду?

С непрекращающимся ростом количества бытовой техники прямо пропорционально растёт и потребность в розетках. Если раньше для кухни было вполне достаточно одной, максимум двух розеток, то сегодня их может быть и десять, при этом хозяйке все равно придётся периодически выключать неиспользуемый прибор из сети и подсоединять нужный. Для того чтобы быт приносил максимум комфорта, на стадии капитального ремонта необходимо провести штробление стен под розетки, заранее просчитав необходимое их число и будущее размещение в помещении. Аккуратные гнезда заданного диаметра получаются сверлением отверстий под розетки алмазными коронками.

Внимание! В новой статье читайте подробно, в каких случаях можно штробить несущие стены под проводку и розетки

Какие конструкции запрещено штробить?

Главный вопрос, который возникает у неопытного строителя – “Можно ли штробить несущую стену?”. Если речь идёт о наружных несущих стен и перегородках, штробление проводить разрешается, так как они имеют большую толщину и прочность, которая позволяет без последствий выдерживать нагрузки перфорирующего оборудования. Чего нельзя сказать про внутренние несущие стены каркасно-панельного типа. Для проведения таких работ необходимо получить разрешение у муниципального комитета по строительству.

Штробу в полу перекрытия панельного дома также делать запрещается. При необходимости прокладки проводов сделайте бетонную стяжку и предусмотрите в ней место для кабеля. Штробить потолок можно только по кратчайшему пути к светильнику. Делаются ли штробы в железобетонных перегородках? Нет. Это приводит к появлению в конструкции трещин и неблагоприятным последствиям. В крайнем случае, если необходимо сделать штробу, проделывается неглубокая канавка, чтобы не повредить армирующий каркас.

Монтируя электропроводку в бане или деревянном доме, обойдитесь без штробления. Стены таких зданий изготавливаются из дерева или бруса, материал придётся не штробить, а пилить. Это сложный процесс, который занимает много времени и сил. Поэтому применяется монтаж открытой электропроводки. Это же правило касается и деревянных напольных покрытий. Провода укладываются за доски, ДСП-панели, плинтусы, утеплитель.

Стены из гипсокартона – тонкий и хрупкий материал, поэтому проводить в них горизонтальные или вертикальные штробы для прокладки кабеля не получится. Как и в случае с деревом, провода укладываются в гофре или между профилями. А вот сделать в гипсокартоне отверстие под розетку или выключатель допускается. Для этого используйте коронку

Последние материалы, на которые бы хотелось обратить внимание – газобетон и пенобетон. В них штробу делают при помощи ручного штробореза, который стоит около 1000 рублей

В любом случае в каждом регионе правила штробления стен могут отличаться, поэтому предварительно рекомендуем с ними ознакомиться.

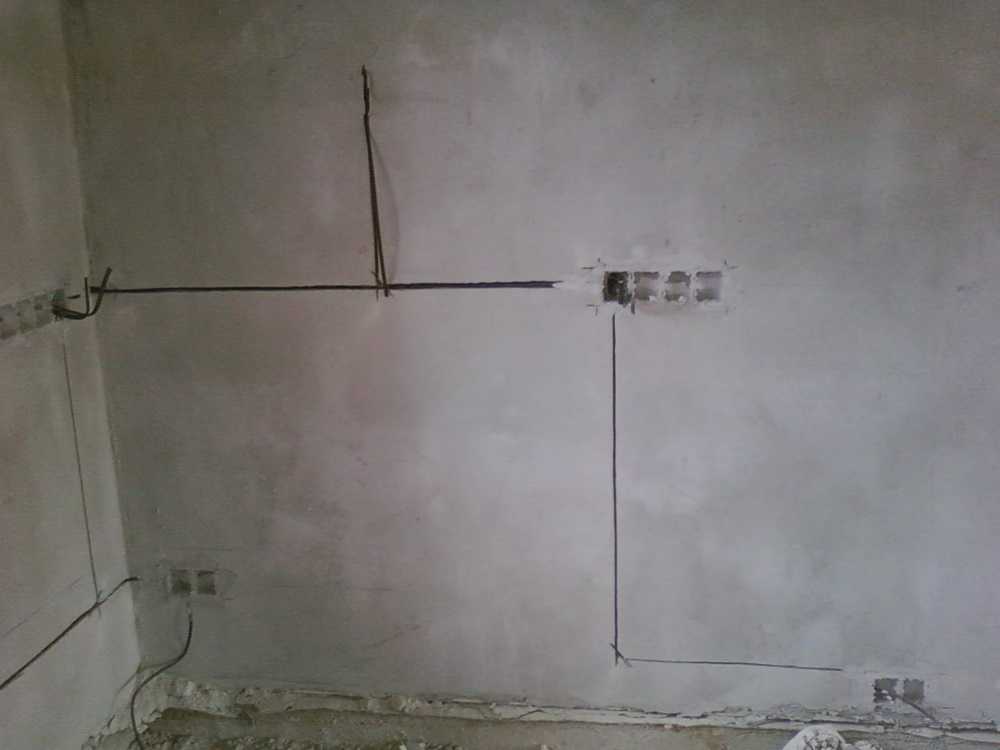

Монтаж кабеля и установка розеток

Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во втором случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.

Розетки лучше всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.

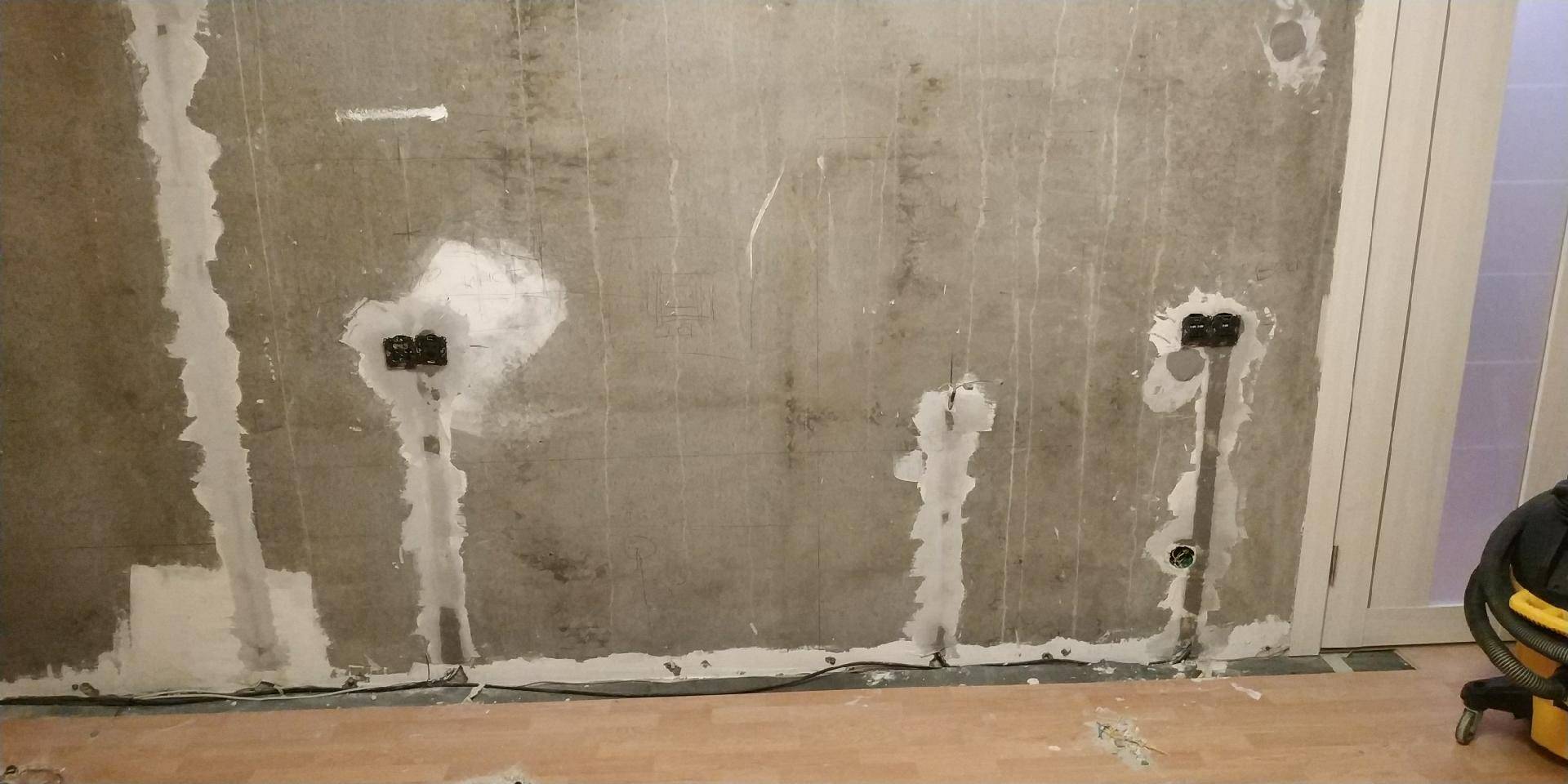

Как заделывают углубления перед финишной отделкой:

• Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
• Затем все аккуратно грунтуется, грунт высыхает.
• Борозда или углубление смачивается водой, после чего заделывается штукатуркой, строительным гипсом или монтажной пеной.

Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Только в таком случае можно быть уверенным в надежности и безопасности коммуникаций.

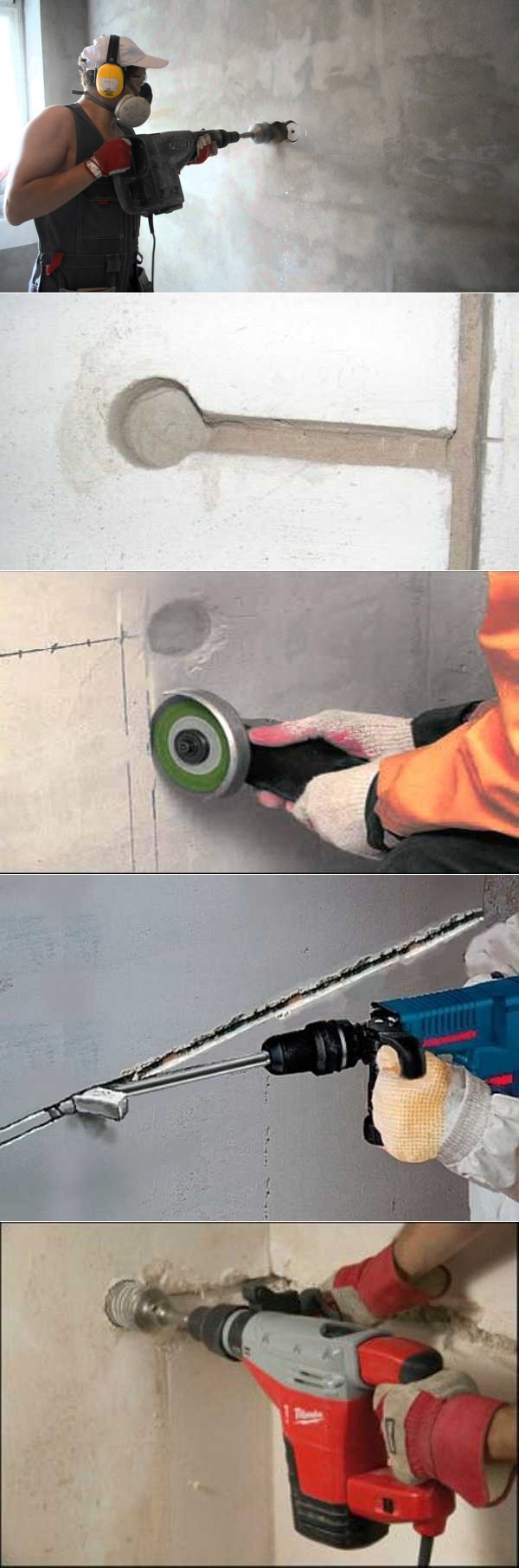

Методы штробления

Сложно однозначно ответить, как метод вырезки лучше, так как способы прокладки каналов различаются в соответствии с тем, какой инструмент используется, из какого материала сделано основание.

Вообще выделяют механический и электрический вариант создания каналов. Механический производят при помощи инструментов, не требующих источников энергии. Электрический задействует приборы, работающие от сети или на аккумуляторе.

Сочетание зубила с молотком дает хороший результат, но на практике так делать каналы неудобно. Мало того, что инструмент требуется правильно держать, даже хорошее обладание ими не дает гарантии ровной линовки.

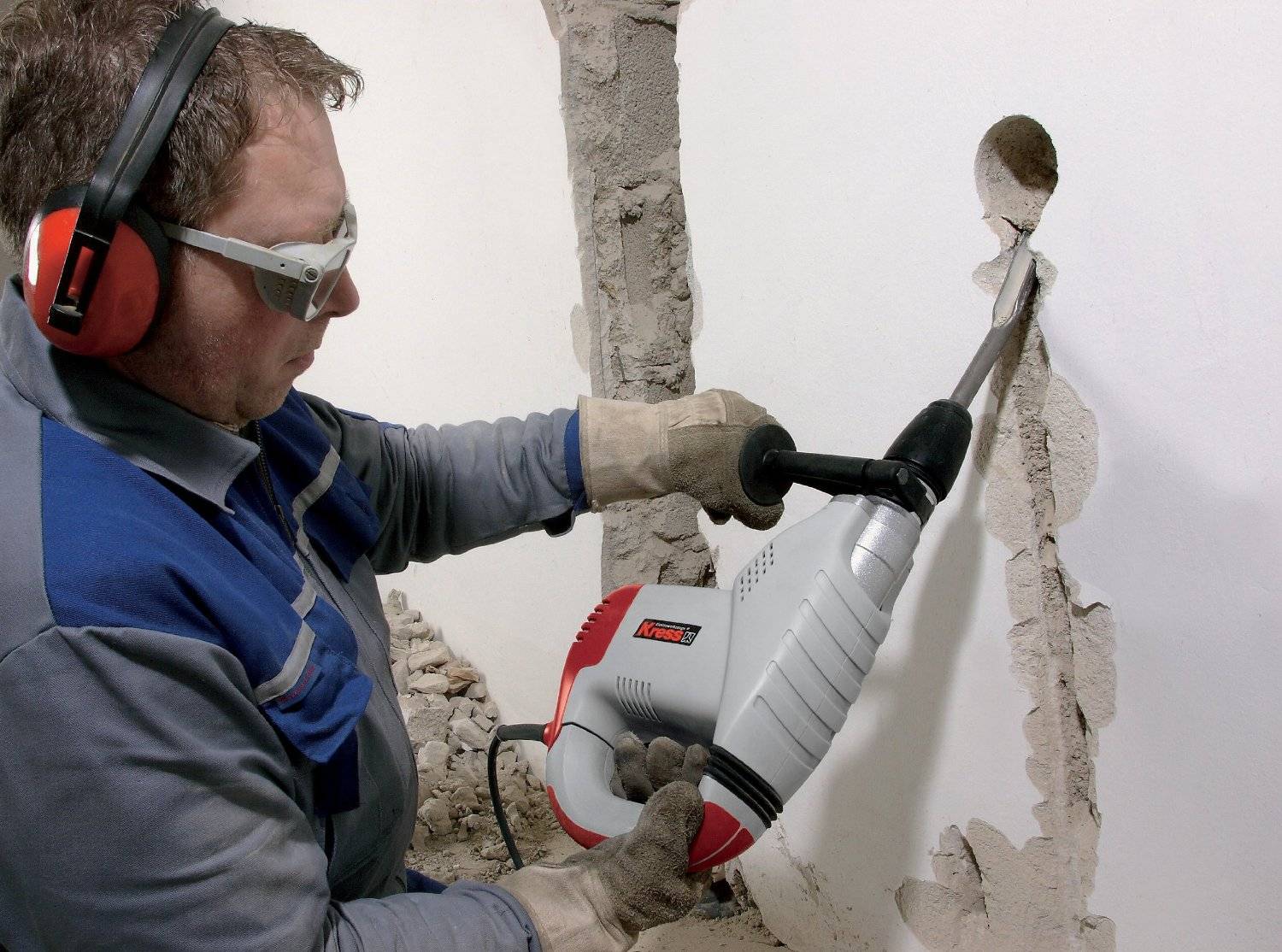

Использование ударного электрического перфоратора помогает справиться с задачей быстрее, но движение снова будет неровное.

Пила-болгарка выдает более ровный результат, но выделяет огромное количество пыли.

Подготовка стен перед штроблением

Каждый ремонт сопровождается заменой старой проводки или же – прокладкой новой. Как показывает практика, проводку лучше всего прятать в стенах. А этот процесс требует штробления. Это один из самых пыльных этапов ремонта здания

Поэтому немаловажно знать, как штробить стены под проводку

Перед тем как сделать штробу под розетку, закройте дверные проемы влажным материалом, чтобы не допустить распространения пыли по квартире. Для начала убедитесь, что отсутствуют спрятанные в стене провода. Процесс штробления стен под проводку начинается с определения места, где она пройдет.

Выбираем инструмент для работы

Перед тем как проштробить стену под проводку нужно знать, что такое штроба. Это борозды для прокладки кабеля в стенах. Также многих волнует вопрос, чем штробить стены под проводку.

Профессионалы используют штроборез. Выбор инструмента зависит от желания обитателей квартиры сделать все идеально и от стоимости работ.

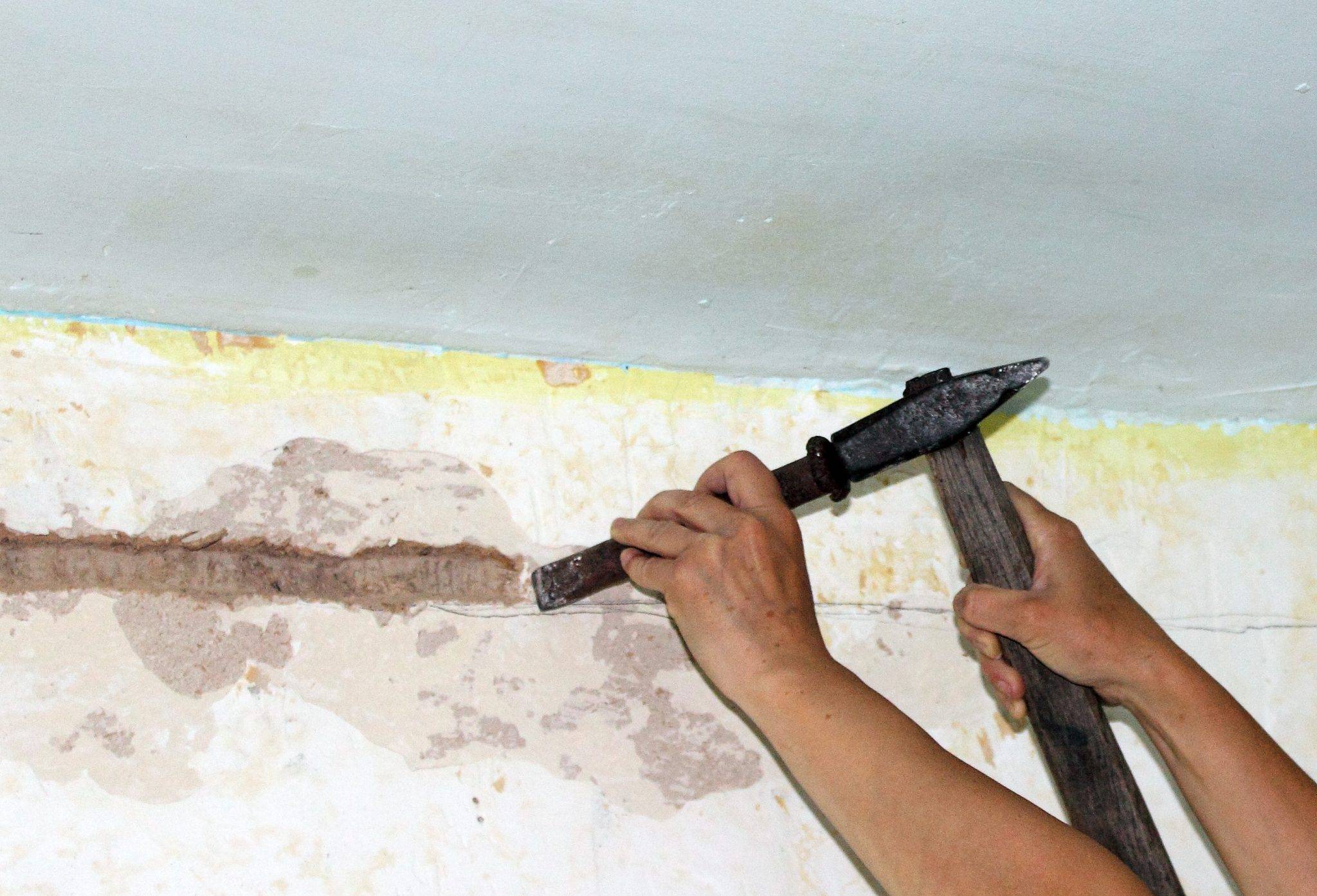

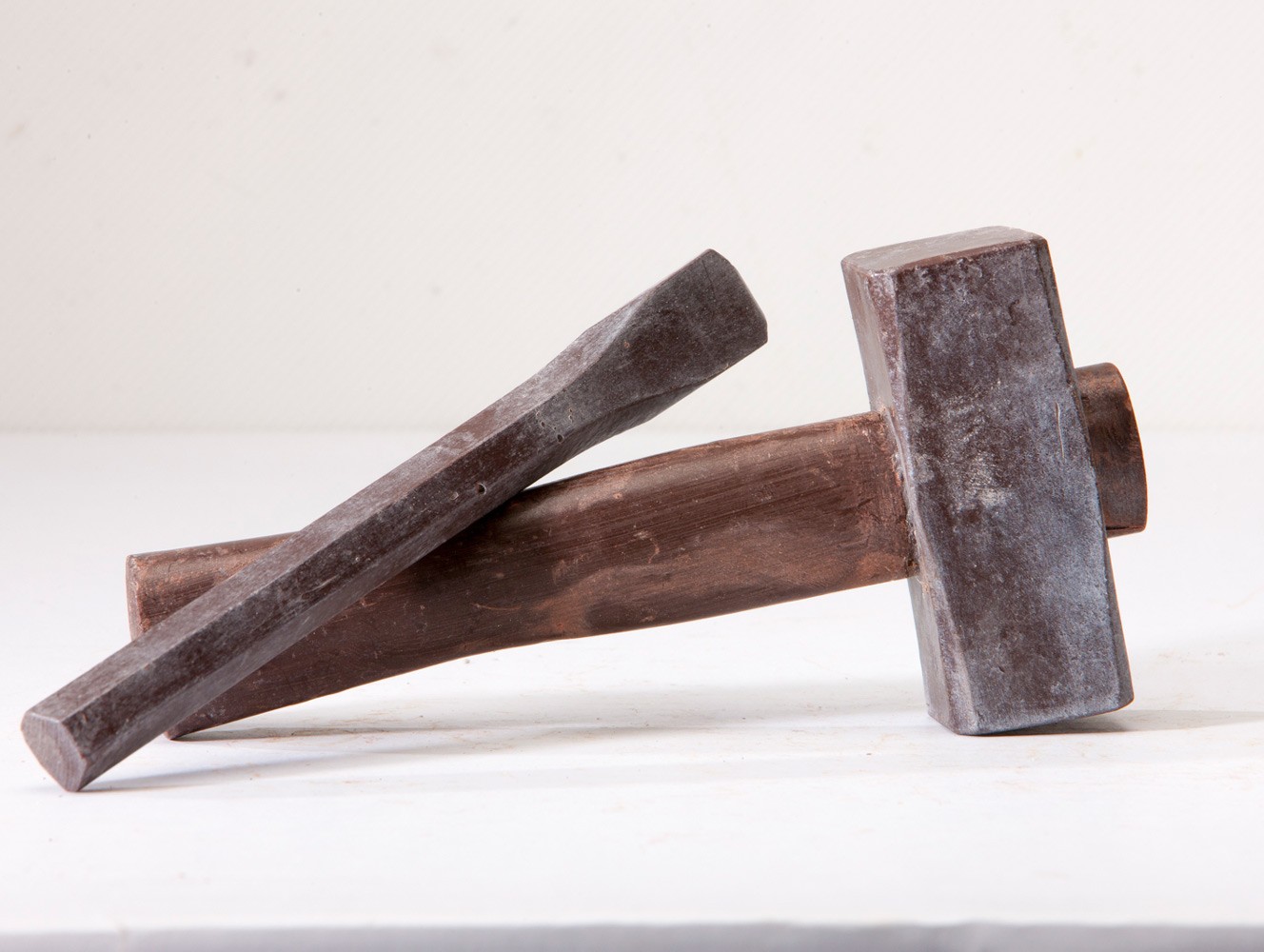

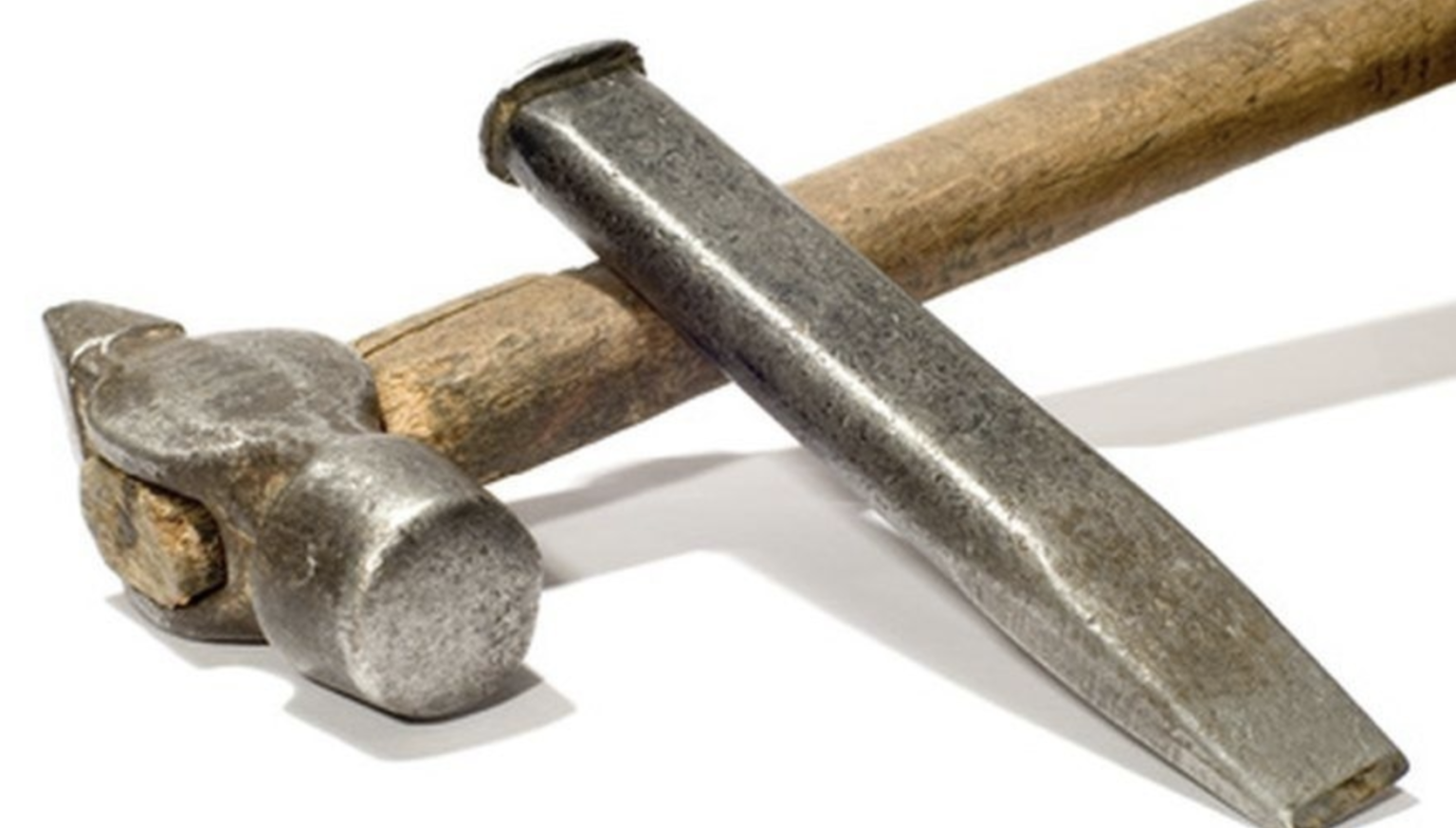

Зубило и молоток

Если не под силу приобрести профессиональный инструмент, возникает вопрос, как сделать штробу без штробореза. Данная пара приспособлений скорее подойдет для стен из кирпича. Бетонную стену штробить ими не получится. Бетон очень крепкий материал и поэтому пробить его с помощью ручных приспособлений не удастся.

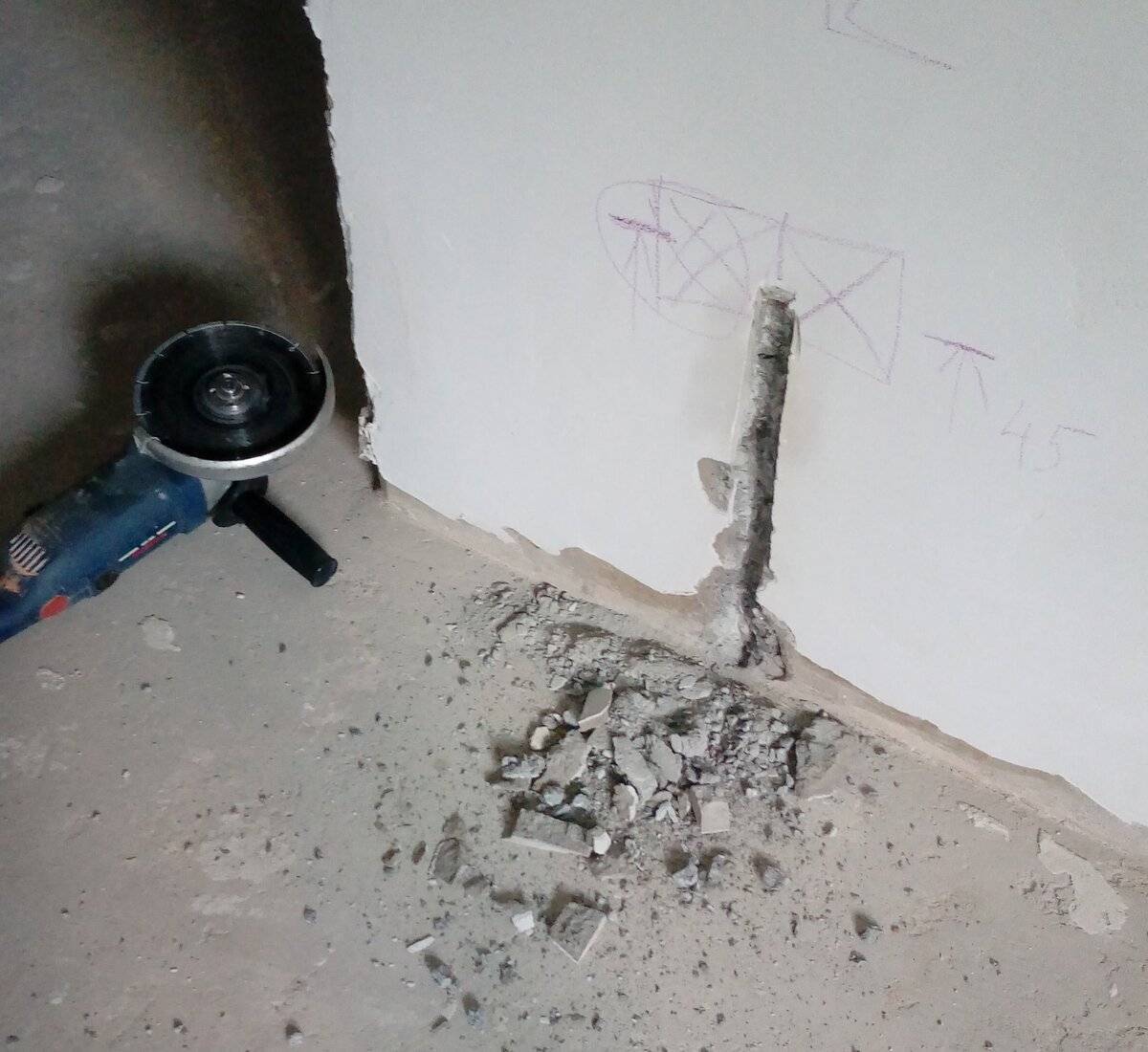

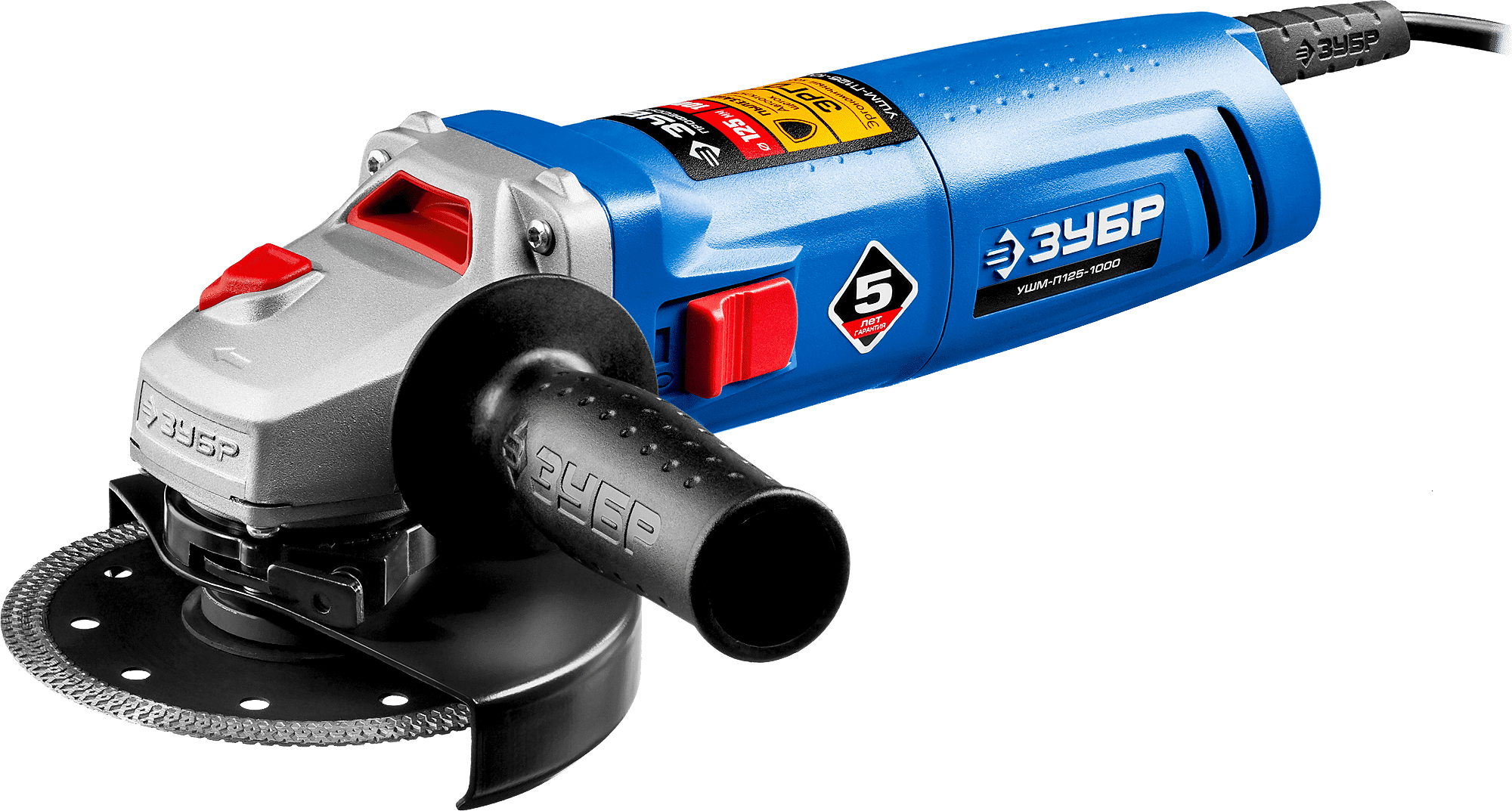

Болгарка

Борозды под электропроводку без труда можно сделать с помощью болгарки. В нее устанавливается 1 пара дисков. В современном инструменте их можно установить и больше. Расстояние между дисками регулируется с помощью шайб, которые задают ширину штробы.

Дрель

Если ничего нет под рукой, а вам необходимо проштробить отверстие, то можно прибегнуть к альтернативному методу – дрели. Возьмите самое толстое сверло и вставьте в патрон. Просверлив несколько углублений на расстоянии один от другого глубиной 20 мм, соедините их для получения единой штробы.

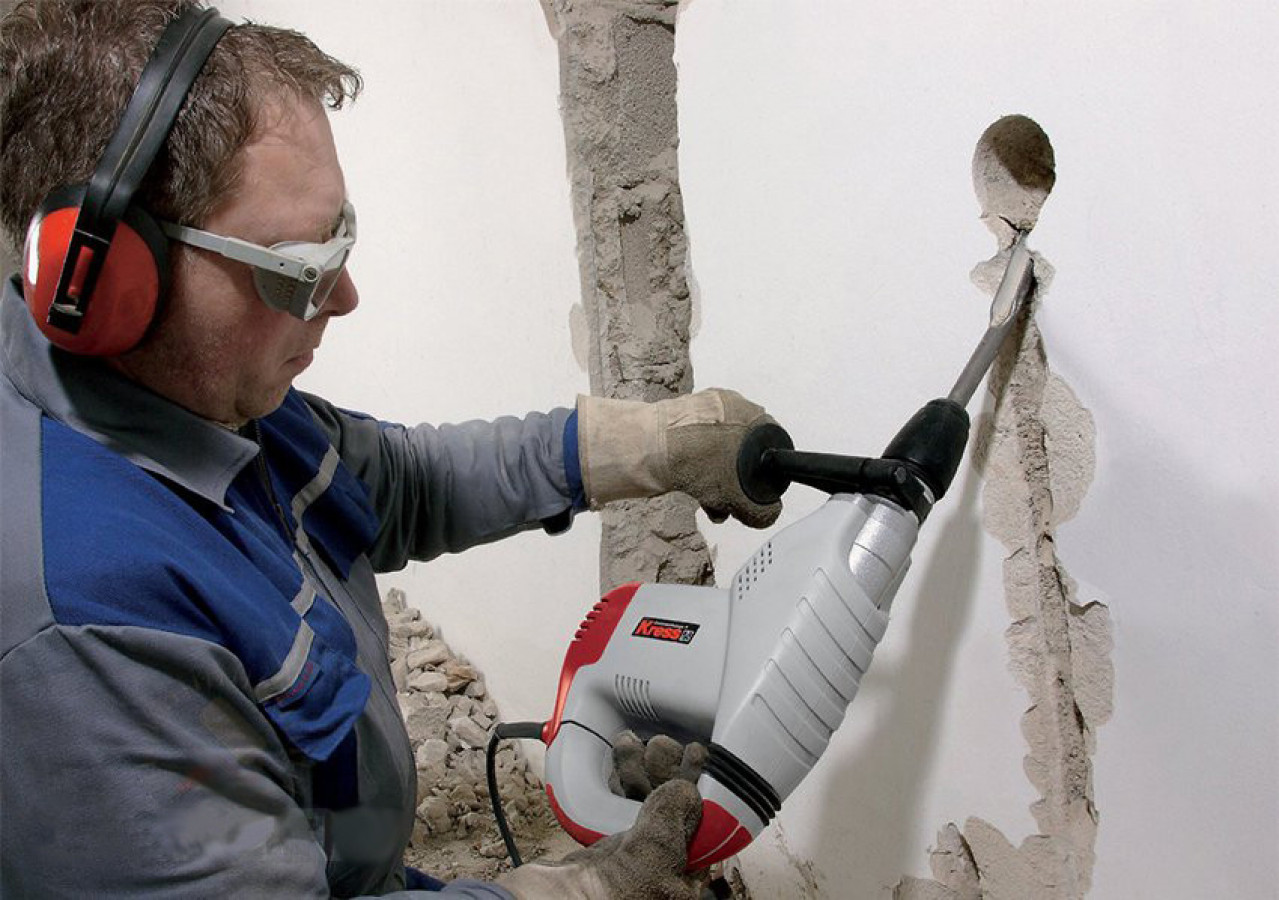

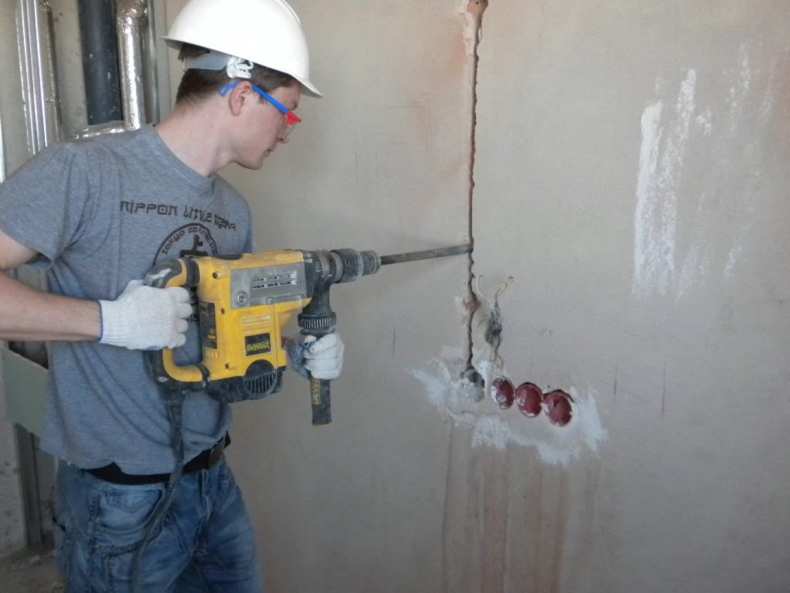

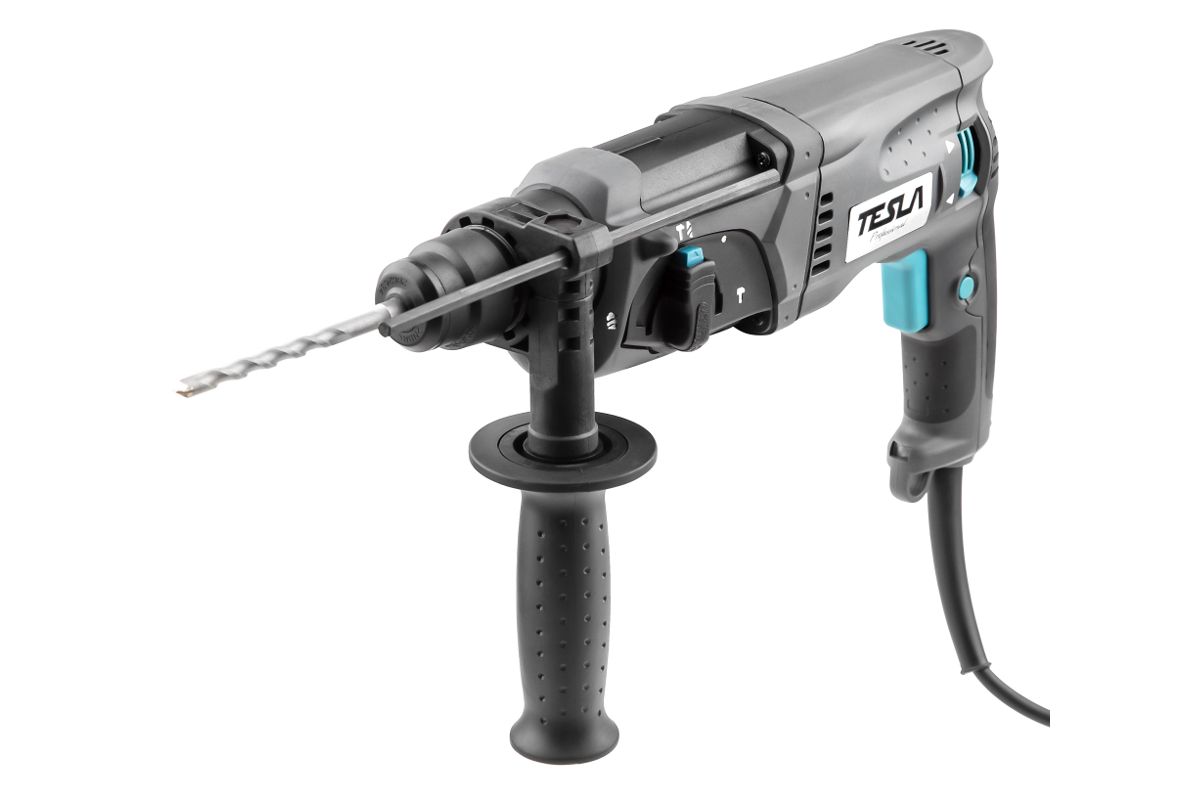

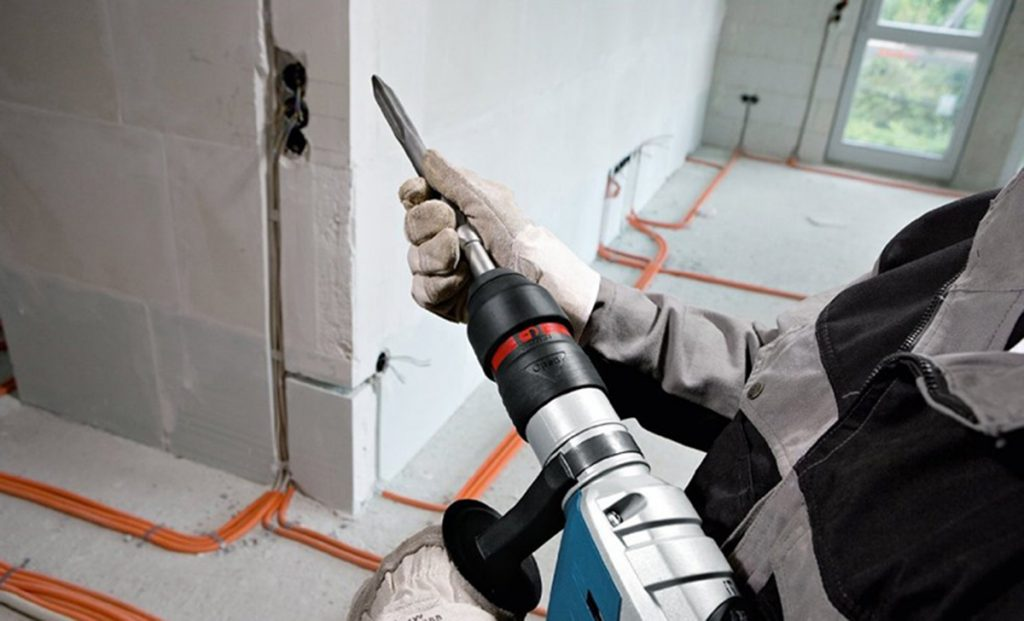

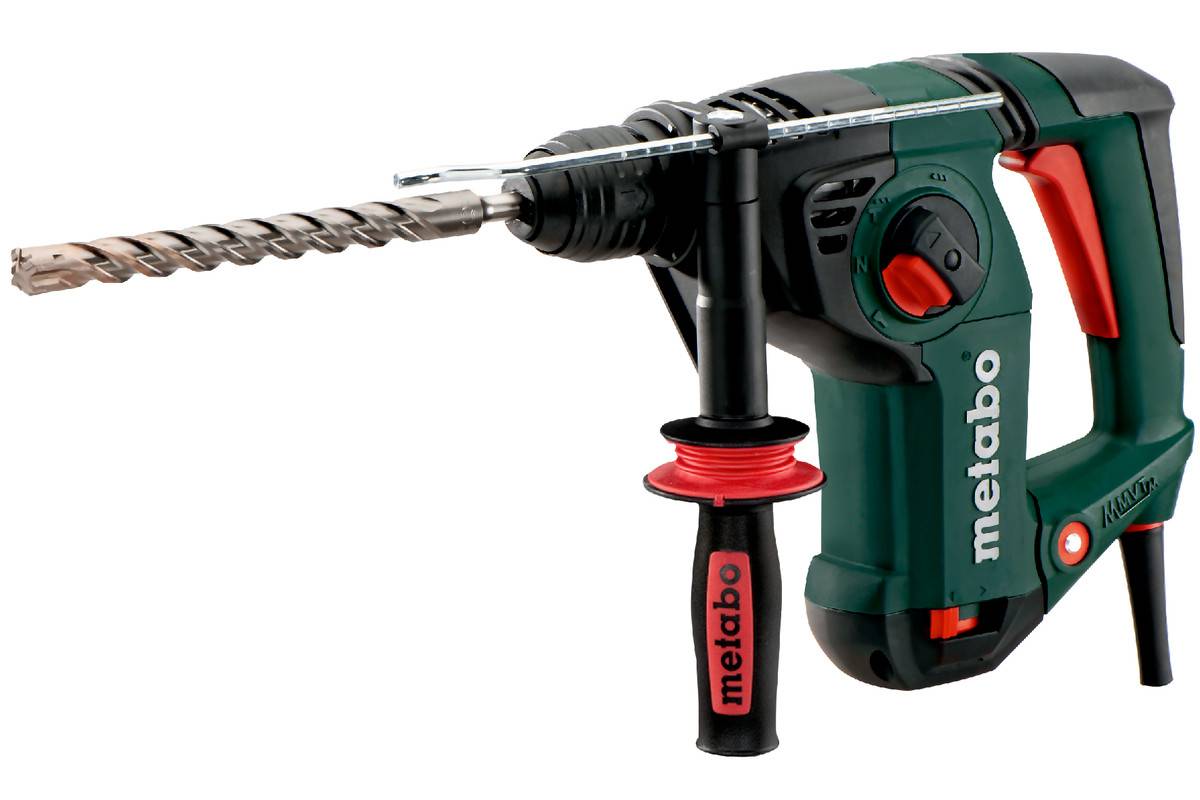

Перфоратор

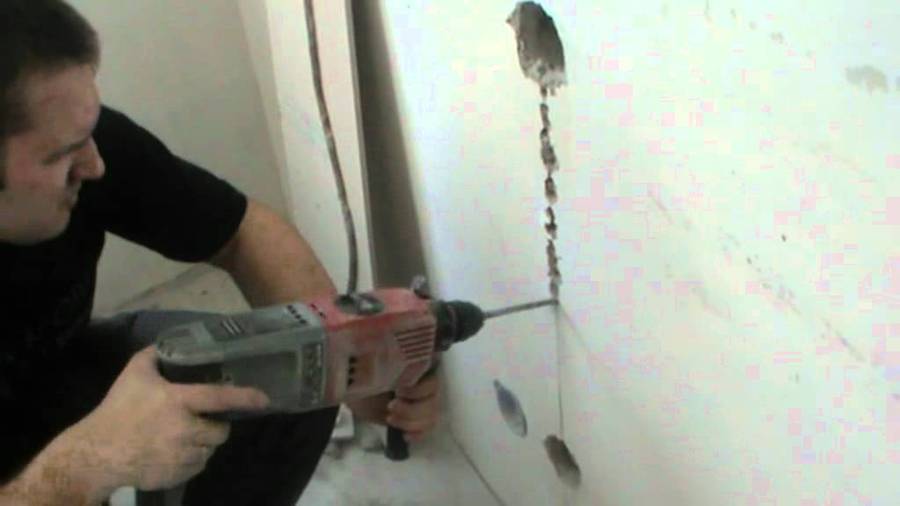

Используя перфоратор, вы сможете значительно сократить материальные и финансовые затраты и сберечь свое время. Перфоратор имеет 2 режима работы. Сначала создаются отверстия вдоль размеченной линии на расстоянии примерно 15 мм. Затем инструмент переключается на режим создания штроб.

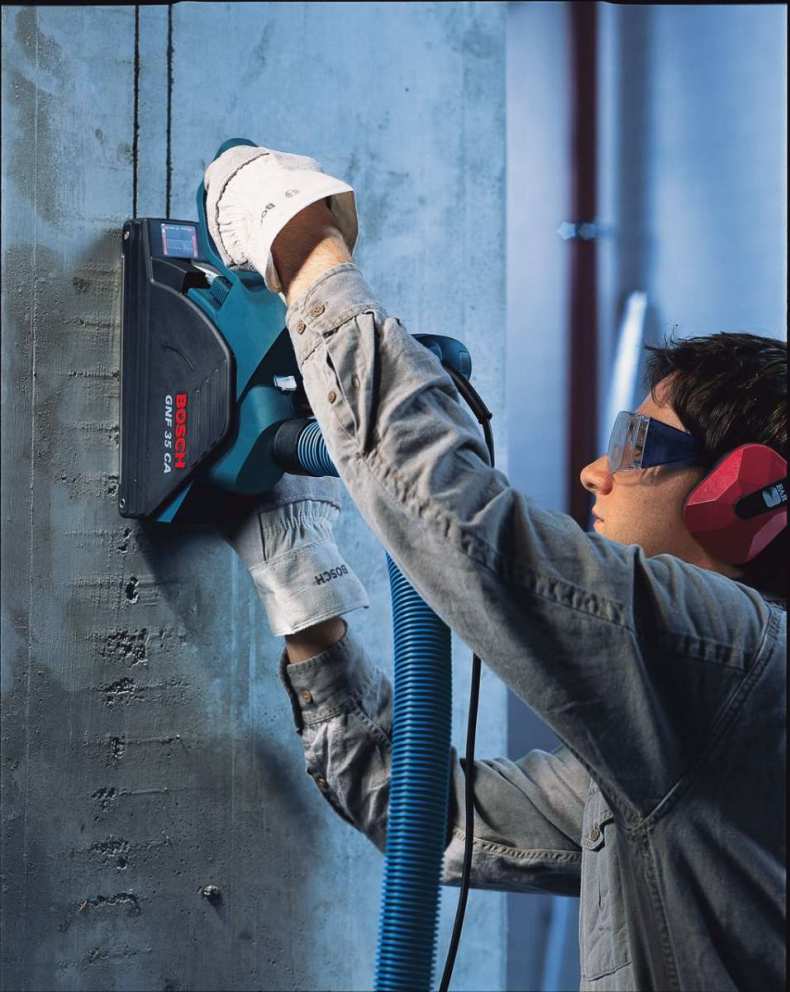

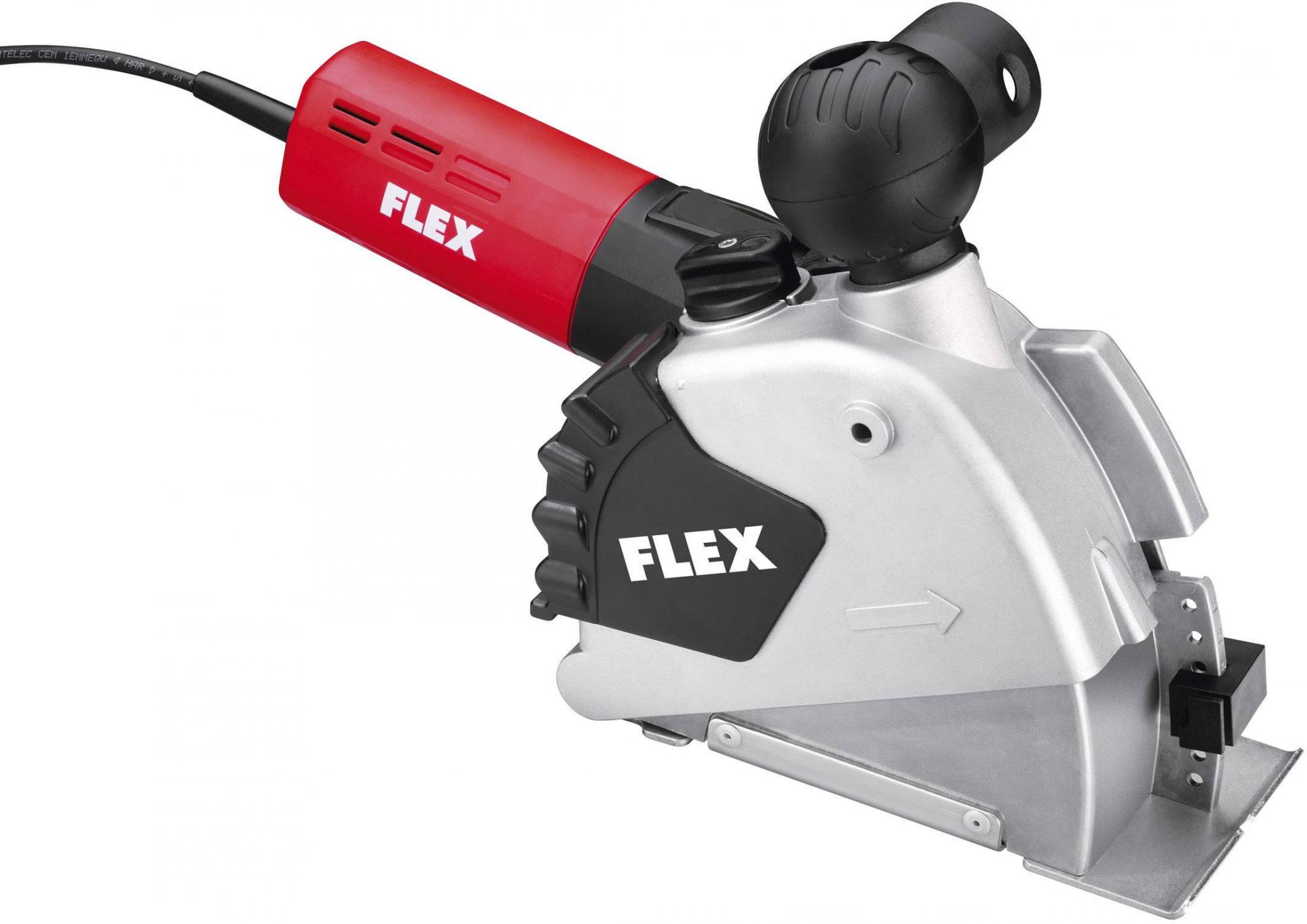

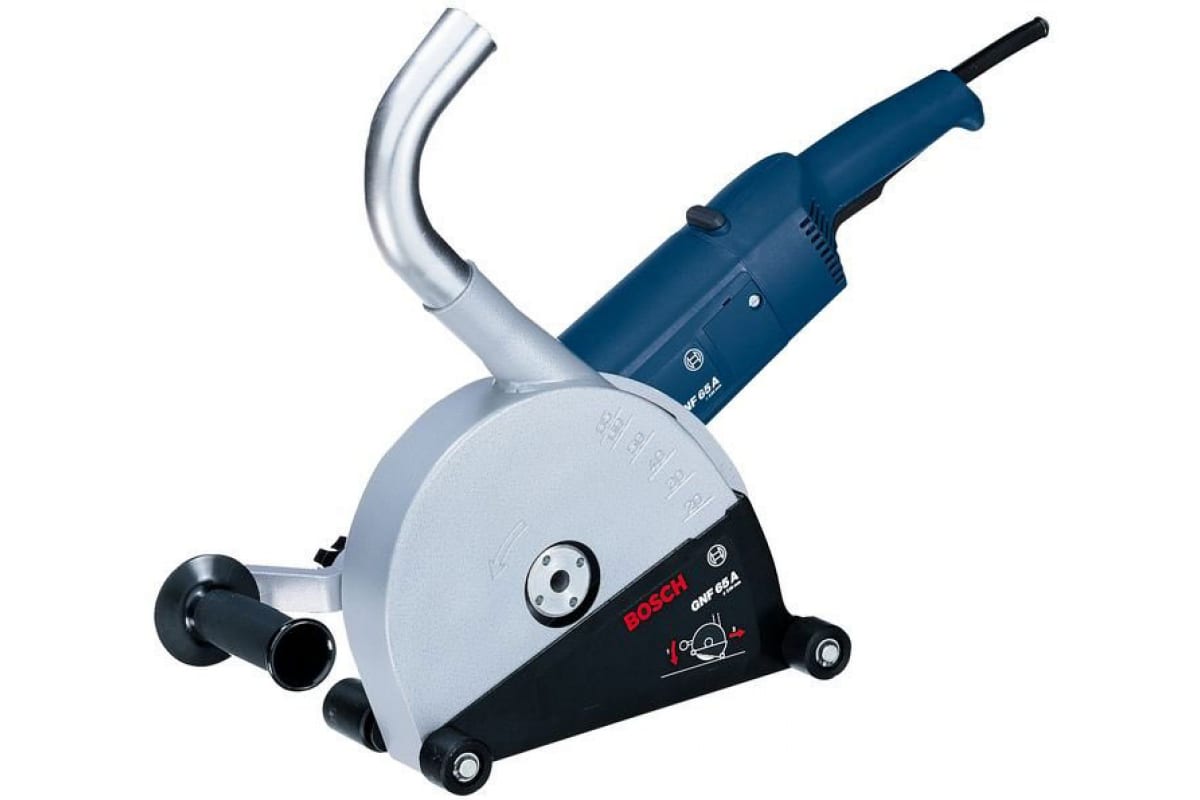

Штроборез

Для пылеудаления к штроборезу подключается пылесос. С помощью данного инструмента можно изготовить борозды необходимой ширины и длины и сберечь помещение от огромного количества пыли. Если вы хотите сделать проводку у себя дома своими руками, то покупать штроборез не имеет смысла. После обзора инструмента становится понятным, чем штробят стены для проводки.

Монтаж кабеля и установка розеток

Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во втором случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.

Розетки лучше всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.

Как заделывают углубления перед финишной отделкой:

• Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
• Затем все аккуратно грунтуется, грунт высыхает.
• Борозда или углубление смачивается водой, после чего заделывается штукатуркой, строительным гипсом или монтажной пеной.

Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Только в таком случае можно быть уверенным в надежности и безопасности коммуникаций.

Специфика штробления

Не всегда обработка стен представляет собой простой процесс. Существуют некоторые исключения из правил, к которым требуется более особенный подход, нежели обычно.

Чаще всего проблемы связаны с типом сырья или тем, что будет в последствии укладываться в подготовленное пространство.

Под установку кондиционера

При подготовке стены к монтажу бытового кондиционера, штробление выполняют несколько по иным параметрам: не шире 6 см, не глубже 5 см. Этого расстояния будет достаточно, чтобы проложить все необходимые провода.

Также под трубки отвода конденсата не потребуется дополнительных каналов: все уместится в две канавки под стандартные блоки.

Для деревянных стен

Древесину не прорезают канавками в принципе. Дерево – легко воспламеняющийся материал, который нельзя обрабатывать электроинструментом долго, а также выскабливание будет не целесообразно.

Кабель-канал под дерево

Если необходимо проложить провода в бане или деревянной постройке, то прокладку осуществляют наружно, а сверху все маскируют кабель-каналами с эффектом древесного рисунка.

По гипсокартону

Гипсокартонный лист достаточно тонкий сам по себе, поэтому сделать внутри него выемку под кабели невозможно.

Все необходимые проводники тока укладывают между стеной и гипсокартоном, то есть, все прячется под листом, а к розеткам выводят за счет высверливания отверстий под стаканы. Сделать это можно при помощи особой насадки в виде коронки и перфоратора.

Кафельный пол

Если возникла необходимость уложить проводку после того, как плитка положена, то нельзя использовать перфоратор вообще – инструмент расколет кафель.

Для работы применяют пилу-болгарку или штроборез, к которым приобретают соответствующие алмазные диски, чтобы было возможно прорезать керамическую плитку.

Соблюдение норм

Существует ГОСТ, которого придерживаются строители и мастера по всему миру. Невольно можно задуматься: «Зачем же мне ему следовать, если о неправильной штробе в моей бане никто не узнает, и следовательно, не сможет оштрафовать?»

Однако суть таких предписаний не в санкциях, а в предотвращении опасностей для помещений и здоровью человека.

Ниже перечислены нормы, установленные регламентом СНиП 3.05.06-85. Их следует выполнять не только при ремонте в бане, но и в любом помещении, даже нежилом.

1. Максимальная глубина канала — 2,5 см; ширина — 3 см, иначе существует риск повредить арматуру и опорную конструкцию. При этом его длина суммарно не должна быть больше 3 метров.
2. Углубление должно быть проложено строго вертикально или горизонтально зданию. Провод не должен идти по косой, но может поворачивать под углом в 90 градусов, хотя этого следует избегать из-за быстрой изнашиваемости кабеля.
3. При составлении наброска учитывать отступы от окна и двери в виде минимума 10 см, а от пола и потолка — 5 см (опытные мастера советуют всегда брать больше, чтобы не рисковать).
4. Техникой пожарной безопасности запрещено штробить стены в деревянных банях из-за высокой вероятности возгорания при коротком замыкании. Из-за этого устанавливаются специальные кабель-каналы с заключенными внутри них наружной проводкой.

Процедура укладки проводов

Изготовление штроб является только промежуточным этапом обустройства электричества в доме. Оно будет функционировать надежно и правильно только в том случае, когда будет соблюдена последовательность всех работ.

После окончания штробления проводятся такие мероприятия:

1. Контрольная проверка параметров канавок, соответствие их ширины и глубины проектным данным. При необходимости проводится доработка.
2. Очистка штроб от крошки и пыли. Для этого лучше всего использовать промышленный пылесос. Если таковой отсутствует, то можно воспользоваться несколькими щетками с различной степенью жесткости ворса.
3. Обработка внутренней поверхности канавки грунтовкой глубокого проникновения. Это необходимо для лучшей адгезии со штукатуркой и укрепления стенок штробы. Для достижения желаемого результата целесообразно обработку проводить дважды.
4. В канавку укладывается и фиксируется раствором гофрированная ПВХ-трубка с внутренним тросом. После застывания фиксирующего раствора проводится окончательное заделывание штроб вровень со стенами. Кабель затягивается внутрь гофрированной трубки с помощью стального троса.

Профессиональные строители не рекомендуют укладывать провода в стены без пластиковой трубки. Это чревато разрывом кабеля при усадке здания, деформации стен и появлении трещин.

Болгарка

Использовать болгарку для штробления стен под электропроводку очень удобно. Она отлично покажет себя в работе по различным поверхностям: ей под силу и бетон, и кирпич. Приобретение алмазного диска делает резку качественной. Есть и недостатки: в процессе работы образуется очень много пыли, которую трудно вымыть, и невозможность контроля глубины распила.

И, если с первым можно справиться с помощью строительного пылесоса, то второй целиком и полностью будет зависеть от вашей сноровки. Кстати, при работе с болгаркой обязательны средства защиты: очки, респиратор и перчатки. Технология работы проста: по разметке пропиливаются продольные края углубления. Затем с помощью перфоратора с насадкой-лопаткой выдалбливается центральная часть борозды. Канавка получается ровной и красивой.

Выбор инструмента для проделывания борозд

1. Использование ручного инструмента – молотка и зубила,
2. Штробление перфоратором,
3. Резка штроб болгаркой в кладке,
4. Применение штробореза.

Проделывание канавок с помощью молотка и зубила

Метод не требует применения дорогостоящего электроинструмента, но при этом является крайне трудоемким, занимает много времени. К очевидным его недостаткам можно отнести низкое качество борозды и невозможность (точнее, безрезультатность) ее проделывания в железобетонных стенах, в отличие от кладки.

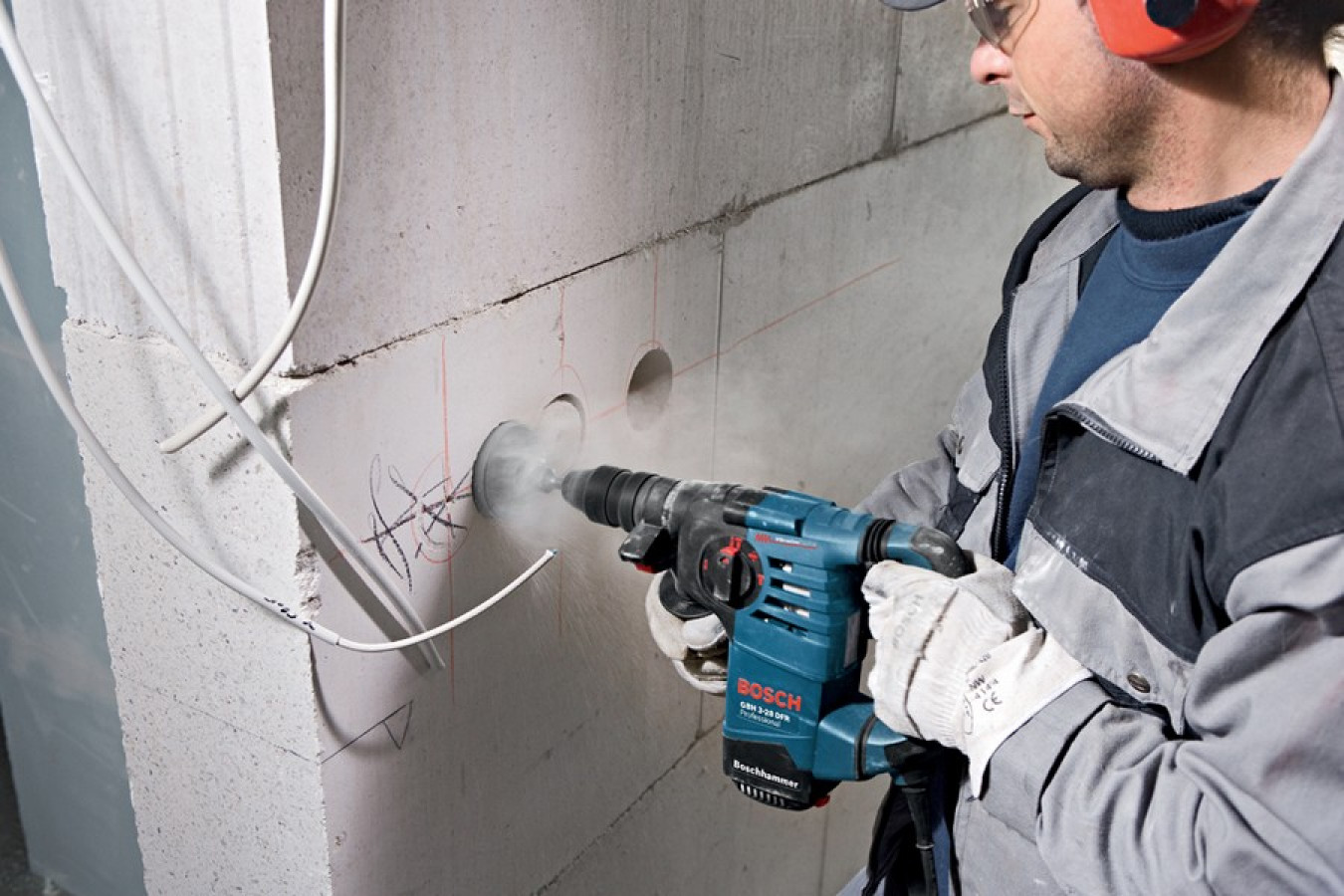

Использование перфоратора

Далее тактика действий зависит от материала стены:

• Если материал более податливый, например, кирпич или газобетон, то промежутки между отверстиями можно также устранить сверлом, только поставив его под углом. Границей сверлений будут служить линии, проведенные под планку,
• Если в дело вступает бетон или железобетон, то можно использовать специальную насадку – лопатку. По форме она напоминает зубило и в режиме молотка выбивает остатки материала из канавки.

Главным преимуществом перфоратора является выделение малого количества пыли. Недостатков также вдоволь:

• Не очень высокое качество штробы в бетоне,
• Возможность отколоть лишние куски стены, особенно при работе лопаткой,
• Высокий уровень шума,
• Сравнительно долгое время работы.

Применение угловой шлиф машинки – болгарки

Это один из наиболее быстрых и аккуратных методов, но он также имеет свои недостатки, в числе которых:

• Повышенный уровень пыли,
• Необходимость использования алмазных отрезных дисков.

Использование штробореза

• Отсутствие пыли (очень низкий уровень),
• Возможность регулировки ширины и глубины реза.

Главным недостатком этого метода является дороговизна самого инструмента и комплектных отрезных дисков с алмазным напылением (определить их можно по соответствующему обозначению).

Нанесение разметки на потолках

На потолок прямые линии можно нанести первым или третьим способом, использовать уровень на потолке не имеет смысла. Особенность разметки на потолках заключается в определении центральной точки на прямоугольной поверхности помещения. Для этого проводят две прямые линии между углами по диагонали, точка их пересечения является центром, местом для установки осветительного прибора.

Нанесение разметки на потолках для штробления

Если в качестве потолка положены полые плиты, необходимость штробления отпадает. Провода протягиваются до нужной точки, где просверлено отверстие, через продольные полости внутри плиты.

Как подготовиться к работам?

Если необходимо штробление стен в панельном доме, проводка обязательно должна проходить по несущей стене и потолку, необходимо проверить толщину слоя штукатурки. Если его недостаточно для прокладки штроб, придется дополнительно оштукатурить поверхности. Альтернативой является обшивка стен гипсокартоном, обустройство подвесного или натяжного потолка — коммуникации скроются под ними.

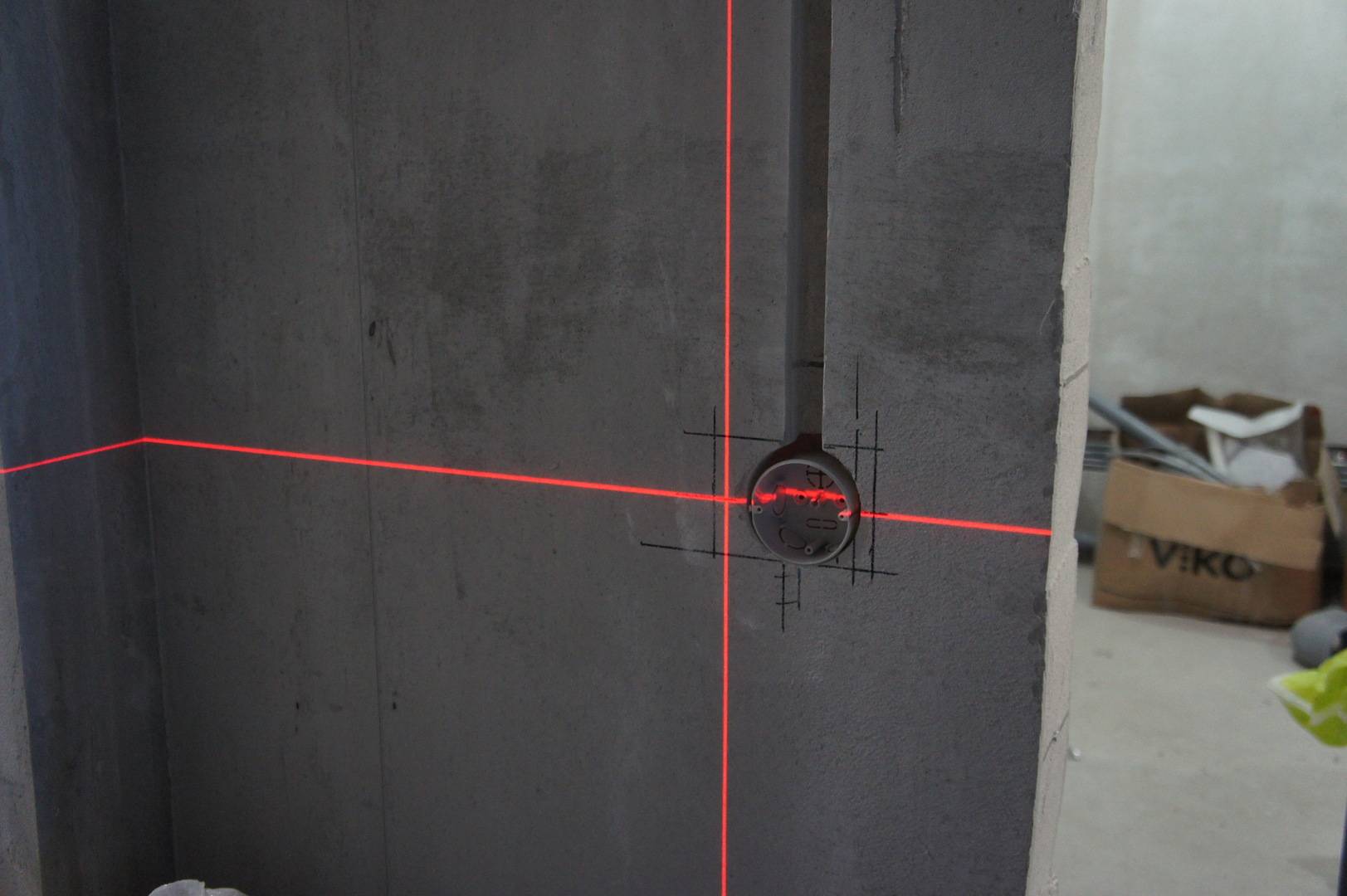

Штробление стен под электропроводку должно осуществляться по разметке, которая выполняется с помощью уровня и карандаша в соответствии с вышеприведенными нормами, с учетом расположения проемов, ниш и выступов, образующих дополнительные углы, коммуникаций, а также старой проводки.

Если она не демонтируется, ее до начала работ нужно выявить, сверившись со старым планом, при его отсутствии — с помощью тестера или индикатора, и обесточить. Новая проводка не должна совпадать или пересекаться со старой.

Карандашом проводятся по 2 параллельные линии для каждой штробы. Размечаются не только трассы штроб, но и места под выключатели, розетки, распредкоробки.

Штробление под кабель нужно делать с учетом того, что он должен укладываться внутри гофрированного рукава, толщина и глубина штроб определяется с учетом размеров последнего. Составляется план прокладки электропроводки и размещения электротехнических изделий.

Если помещение жилое, необходимо по возможности вынести мебель и оргтехнику, либо тщательно законсервировать с помощью полиэтиленовой пленки.
