Качественные стальные радиаторы отопления 2 типов

Типы стальных батарей

Стальной секционный радиатор

Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.

Основные виды стальных радиаторов:

• штампованные;
• трубчатые;
• секционные.

Каждый имеет особенности, которые учитывают при покупке и эксплуатации.

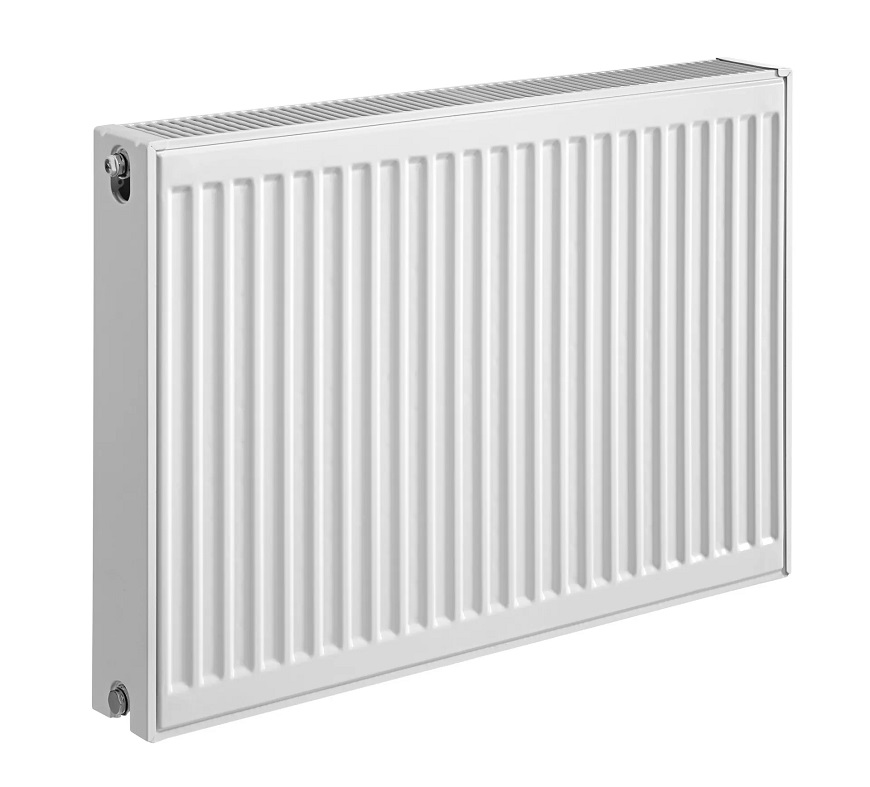

Штампованные панельные модели

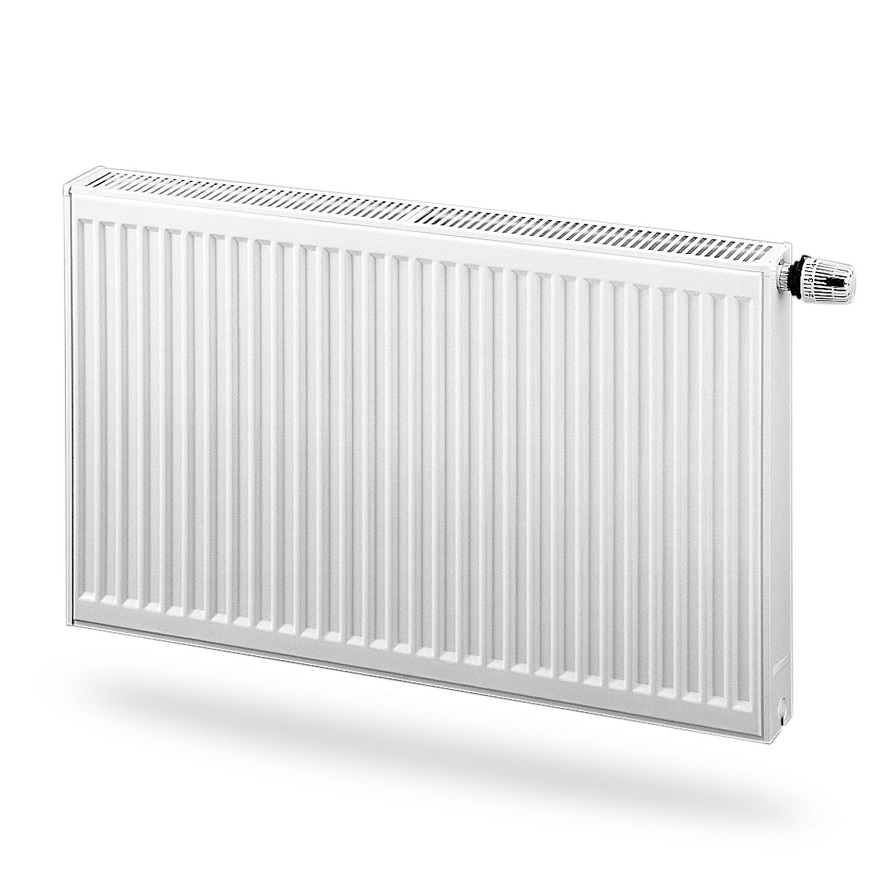

Стальные панельные радиаторы

В общем случае технология производства изделий проста.

• Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
• Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
• Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.

Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.

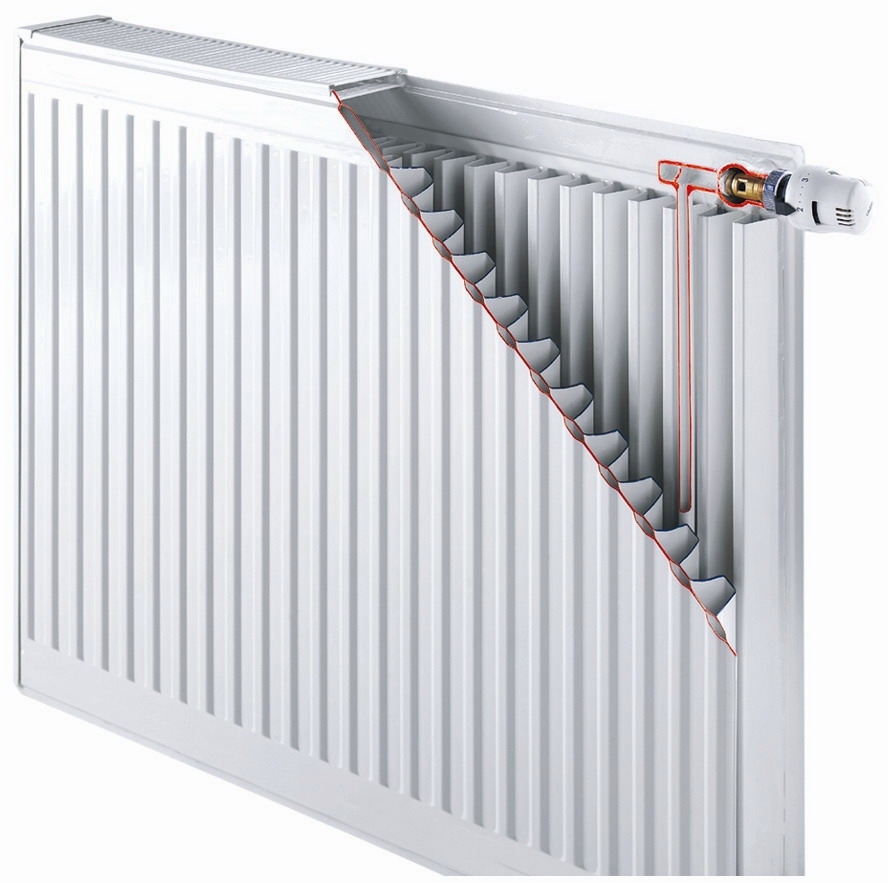

Внутреннее устройство штампованного радиатора

Работает стальной штампованный радиатор на двух принципах:

• излучение в пространство инфракрасных волн (тепла);
• конвекция — подъём нагретого от панели воздуха от пола к потолку.

Достоинства панельных металлических радиаторов отопления:

• относительно низкая цена за счёт технологичности и минимума применяемых материалов;
• привлекательный внешний вид, широкий выбор продукции;
• возможность выбора мощности в зависимости от объёма помещения;
• быстрый прогрев после подачи теплоносителя;
• не надо ставить защитный или декоративный экран;
• небольшая масса облегчает транспортировку и монтаж.

Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.

Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.

Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.

Трубчатые

Стальная трубчатая батарея

Для изделий используются стальные трубки, соединённые в своеобразные решетки.

Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.

Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.

Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.

Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.

При покупке учитывают наличие отводов для бокового или нижнего подключения.

Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.

Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.

Секционные

Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.

• Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
• Следующий этап — сварка секций в единое изделие.

Конструкция является симбиозом панельных и трубчатых радиаторов.

Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.

В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.

Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.

Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.

Какой радиатор лучше выбрать

Одним из основных показателей эффективности отопительного радиатора является потребляемая мощность. Это параметр напрямую зависит от размера помещения, типа стен и количества окон. Стоит также учитывать тип теплоснабжения (центральное или индивидуальное), уровень давления внутри системы отопления, а также максимальный температурный режим и показатели рН теплового носителя.

15 лучших плоек для волос – Рейтинг 2021 года

15 лучших тонометров для измерения давления – Рейтинг 2021 года

15 лучших велотренажеров для дома – Рейтинг 2021 года

Топ-12 лучших электросамокатов – Рейтинг 2021 года

15 лучших ирригаторы для полости рта – Рейтинг 2021 года

15 лучших шуруповертов – Рейтинг 2021 года

15 лучших беговых дорожек – Рейтинг 2021 года

22 лучших видеорегистратора – Рейтинг 2021 года

14 лучших эллиптических тренажеров – Рейтинг 2021 года

12 лучших глюкометров

15 лучших сварочных аппаратов – Рейтинг 2021 года

15 лучших металлоискателей

Отличия конструкции биметаллических радиаторов от стальных

Эти два типа батарей отопления имеет разную конструкцию:

1. Биметаллические состоят из алюминиевого корпуса и стальных коллекторов для протекания горячей воды. Они имеют нескольких секций, соединенных стальными ниппелями и прокладками из термостойкого эластополимера. Такая конструкция позволяет ремонтировать отопители и наращивать их длину.
2. Стальные панельные радиаторы состоят из нагревательных панелей, собранных из листов металла. Между металлическими слоями оставляют пространство, по которому протекает теплоноситель. Внутри  теплового прибора находится оребрение из стали для увеличения теплоотдачи отопления. Конструкция неразъемная – увеличить или уменьшить размер теплового прибора нельзя.

Выпускаются секционные отопители из стали, но они мало распространены из-за большого веса и высокой цены. Поэтому такой вариант рассматривать не будем.

Сочетание прочных водопроводящих частей из стали и легкого алюминиевого корпуса, активно отдающего тепло, дает батареям отопления из биметалла преимущества перед стальными:

1. Меньший вес – биметаллический радиатор весит меньше теплового прибора из стали с равной теплоотдачей, для изделий большой мощности разница может быть двукратной.
2. Габариты – при одинаковой производительности параметры стальных изделий больше, что ограничивает их применение в небольших помещениях.
3. Экономия теплоносителя – в систему отопления с биметаллическими отопителями заливают гораздо меньше жидкости. Это позволяет сэкономить на незамерзайке.

Легкость, компактность и небольшой объем теплоносителя сделали отопители из биметалла популярными. Они совместимы с любыми типами тепловых систем, могут работать при подключении к автономному или центральному отоплению. Такие конструкции устанавливают в квартиры, частные дома, дачи, торговые, офисные и другие здания.

Как сделать плоский экран на батарею из дерева последовательность работ

Итак, для того чтобы изготовить экран на батарею своими руками из дерева, понадобится приобрести:

1. Брусок сечением 20х20мм. Его количество должно соответствовать периметру ниши.
2. Рейка. Ее размеры можете выбирать на свое усмотрение. Из опыта скажу, что оптимальным вариантом станет тонкая рейка шириной 20мм.
3. Рейка шириной 50мм для обналичивания экрана.
4. Саморезы для соединения брусков.
5. Мелкие гвозди для крепления рейки.

Из инструмента понадобится ножовка, молоток, отвертка, рулетка, дрель или шуруповерт.

Как сделать экран на батарею своими руками фото

Приступаем к изготовлению. Замеряем длину ниши и соответственно ей отрезаем два бруска. Точно так же поступаем и с высотой ниши, только дополнительно уменьшаем длину отрезаемых брусков на две его толщины. В принципе, и длину, и высоту готовой рамки лучше уменьшить хотя бы на 5мм. Нужно это для того, чтобы небольшие отклонения в геометрии ниши не вызвали проблем при установке. Полученные четыре бруска соединяем между собой в прямоугольную рамку с помощью саморезов. Чтобы брус не треснул при вкручивании шурупов, заранее нужно просверлить отверстие для них – диаметр сверла должен быть на треть или половину меньше диаметра используемых саморезов.

На следующем этапе обшиваем получившуюся рамку рейкой. Здесь нужно проконтролировать один момент – диагональ будущего экрана. Если он получится перекошенным, то вставить его в нишу будет проблематично, да и вид у него получится, мягко говоря, никудышный. После того как рамка будет обшита и покрашена или покрыта лаком, можно приступать к установке экрана.

Экран на батарею фото

Установка такого экрана на батарею осуществляется очень просто. На боковых откосах ниши от его наружно угла откладывается размер, равный толщине экрана. Нужны две метки вверху и внизу откоса. В этих местах устанавливается с помощью перфоратора и дюбелей деревянный брусок, к которому и привинчивается саморезами экран. Если возникнет необходимость добраться до батареи, достаточно будет открутить четыре шурупа.

Именно так изготавливаются плоские экраны для батареи отопления. Остается только установить декоративный наличник и скрыть места крепления экрана и его прилегание к откосам. Перед установкой наличники нужно будет подрезать и покрасить. Крепятся они с помощью гвоздиков, у которых предварительно удаляется шляпка.

Автор статьи Александр Куликов

Известные производители металлических батарей

На отечественном рынке популярностью пользуется продукция следующих производителей:

1. Белорусские отопительные приборы Лидея стоят недорого, но по качеству не уступают продукции европейского производства. Это панельные конструкции с одной или несколькими панелями. Приборы бывают с нижним и боковым подключением. Съемная защитная решетка позволяет очищать поверхности внутри. Технические характеристики:

• сталь толщиной 0,12 см;
• рабочее давление не превышает 0,89 МПа;
• мощность единственной панели 317-2376 Вт;
• мощность двухпанельных агрегатов 560-4203 Вт;
• мощность трехпанельных приборов 791-5931 Вт;
• количество теплоносителя максимум 6,6 литров;
• высота 30-70 см;
• глубина панели 1-2 см;
• длина 40-300 см;
• вес минимум 2,9, максимум 17,7 кг.

2. Панельные конструкции Конрад отечественного производства имеют разные параметры и бывают с нижним и боковым подключением. В комплекте идут краны Маевского, кронштейны, патрубки, заглушки и ножки для напольной установки. Эти агрегаты подходят для закрытых систем. Технические характеристики:

• опрессовочное давление – не выше 15 бар;
• рабочее давление – не больше 1 МПа;
• сталь толщиной 1,4 миллиметров;
• мощность единственной панели 501-1500 Вт;
• мощность двух панелей максимум 2571 Вт;
• объем теплового носителя доходит до 5,13 л;
• длина 53-128 см;
• высота 50 см;
• глубина панели 3 см;
• вес минимум 7,8, максимум 17,9 кг.

3. Радиаторы панельного типа Kermi делают в Германии. Подводка теплоносителя может быть боковой или нижней. Они монтируются только в автономные системы с давлением, не превышающим 8,7 бар. Приборы выпускаются в разной цветовой гамме под заказ. Стандартная расцветка белая. Технические характеристики:

• предельная температура теплового носителя – 110 градусов;
• рабочее давление не превышает 0,87 МПа;
• испытательное давление – не более 13 бар;
• сталь толщиной 1,4 миллиметров;
• мощность единственной панели 273-3144 Вт;
• мощность двухпанельных радиаторов 480-5424 Вт;
• мощность трехпанельных батарей доходит до 6567 Вт;
• объем теплоносителя 3,3-9,9 литров;
• длина 40-300 см;
• высота 30-50 см;
• глубина панели 5,9 см;
• вес минимум 7,8, максимум 17,9 кг.

4. Стальные батареи Prado производят в Ижевске. Они бывают с универсальным нижним и классическим боковым подключением. В комплект входит воздухоотводчик, заглушки, кронштейны и термостат.
   Технические характеристики:

• рабочее давление не превышает 0,88 МПа;
• испытательное давление 13,32 бар;
• мощность единственной панели 210-1555 Вт;
• мощность двух панелей 340-2519 Вт;
• сталь толщиной 1,4 миллиметров;
• количество циркулирующего теплоносителя максимум 5,69 литров;
• длина 40-300 см;
• высота 30 см;
• глубина 1-2 см;
• вес минимум 3,3, максимум 19,2 кг.

При выборе подходящей модели стального радиатора нужно учитывать его технические характеристики. Предварительно лучше провести необходимые расчеты и ознакомиться с отзывами покупателей о той или иной продукции.

Выбор радиатора исходя из расчета

Стальные радиаторы

Оставим за скобками сравнение различных видов радиаторов отопления и отметим только нюансы, о которых необходимо иметь представление, при выборе радиатора для вашей системы отопления.

В случае расчета мощности стальных радиаторов отопления все просто. Есть необходимая мощность для уже известного помещения — 2025 вт. В таком случае смотрим по таблице и ищем стальные батареи, выдающие необходимое число ватт. Такие таблицы несложно найти на сайтах производителей и продавцов подобных товаров.

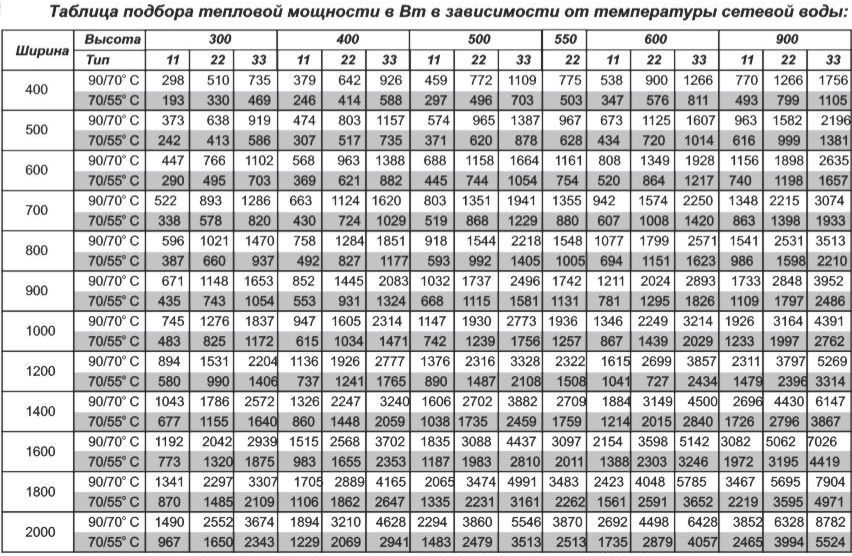

Вот пример такой таблицы:

В таблице указывается тип радиатора, в данном примере возьмем тип 22, как один из самых популярных и вполне достойных по своим потребительским качествам. И нам отлично подходит радиатор размером 600×1400. Мощность радиатора отопления составит 2015 Вт. Но лучше брать чуть больше, чем чуть меньше по мощности

Алюминиевые и биметаллические радиаторы

В данном случае есть одно важное отличие расчета мощности радиаторов. Алюминиевые и биметаллические радиаторы зачастую продаются секциями

И мощность в таблицах и каталогах указывается для одной секции. Тогда необходимо разделить мощность, необходимую для обогрева заданного помещения на мощность одной секции такого радиатора, например:

2025/150 = 14 (округлили до целых)

И получили необходимое число секций такого радиатора для помещения объемом 45 кубических метров.

Виды радиаторов

Стальные батареи могут иметь разную конфигурацию и конструкцию. По конструкции они делятся на панельные и трубчатые. Первая разновидность состоит из отельных панелей. Трубчатые радиаторы делают из круглых или профильных труб.

Панельные радиаторы

Эти агрегаты состоят из единственной или сразу нескольких панелей, каждая из которых выполнена из двух штампованных стальных листов, сваренных по контуру. После штамповки на пластинах появляются полукруглые каналы для циркуляции теплоносителя. Для соединения заготовок используют роликовую сварку. Отдельные панели соединяются при помощи патрубков.

Для повышения теплоотдачи с тыльной стороны могут приваривать ребристые профили. Благодаря их наличию улучшается конвекция. Просветы между панелями с торцов закрывают кожухами.

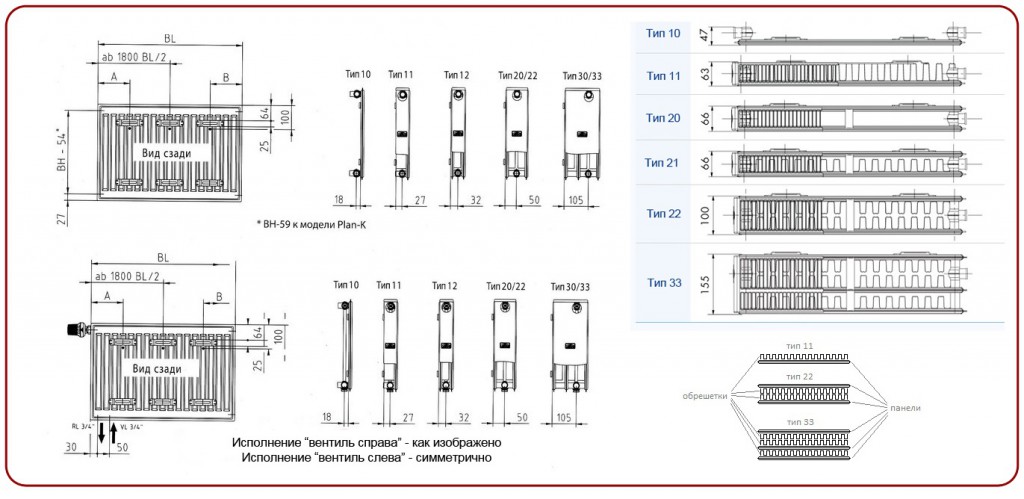

Существуют следующие типы стальных панельных радиаторов:

• прибор 10 типа – это однорядный агрегат без облицовки и конвектора;
• 11 тип имеет один ряд панелей и такое же количество конвекторов;
• агрегат 20 типа выполнен из двух панелей без конвектора (он оснащен воздуховыпускной решеткой);
• 21 тип – это двухрядный отопительный прибор с единственным конвектором и закрытым кожухом;
• конструкция 22 типа имеет две панели и столько же конвекторов, а также оснащена закрытым кожухом;
• 30 тип агрегатов состоит из трех панелей, но не имеет конвекторов (сверху панели закрыты решеткой);
• агрегаты 33 типа состоят из трех рядов панелей и трех конвекторов, а также имеют закрытый кожух.

Технические характеристики панельных агрегатов следующие: максимальная температура теплового носителя составляет 100°С, рабочее давление не более 1 МПа, а испытательное давление составляет 1,3 МПа.

Трубчатые

Сердечник и корпус этого прибора состоит из сваренных стальных труб. В изготовлении эта конструкция сложнее, но она может похвастаться обширным модельным рядом. Наиболее распространены среди них радиаторы отопления стальные секционные. Внешне они напоминают чугунные батареи, но имеют большее количество каналов для циркуляции теплоносителя.

Для изготовления трубчатых батарей используют стальные штампованные заготовки из стали толщиной до 2 мм либо трубки разного диаметра, которые устанавливаются вертикально и соединяются между собой нижним и верхним коллектором.

Все трубчатые приборы имеют отводы для подключения к системе отопления снизу или сбоку. Приборы рассчитаны на теплоноситель с максимальной температурой до 120 градусов. Высота этих устройств находится в пределах 20-150 см, длина может доходить до 140 см, а глубина – 4-29 см.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

И чтобы дом был теплым, необходимо уделить должное внимание системе его отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

Замена одного отопительного прибора специалистами, будет стоитьот 2000 рублей
. Точная стоимость будет зависеть от сложности и объема дополнительных работ, если они будут необходимы.

В данной статье мы рассмотрим пример подбора и полной комплектации стальных радиаторов отопления KERMI.

Чтобы упростить процедуру подбора батарей отопления, разделим их сразу на две основные группы:

1. НИЖНЕЕ подключение
   (FKV );
2. БОКОВОЕ подключение
   (FKO ).

Разница в этих группах подключения заключается в подводке труб отопления, что очень сильно влияет на их внешний вид, на наличие в радиаторе с боковым подключением встроенного терморегулятора, и конечно определяет стоимость батарей.

После того как вы выбрали радиатор по типу подключения, вам необходимо подобрать длину и высоту батареи керми. Как правило, радиаторы керми устанавливаются под окном – это создает дополнительный уют в доме (но при необходимости KERMI радиаторы можно устанавливать на любую другую стену).

Поэтому мы производим расчет радиаторов отопления по длине во весь подоконник, а по высоте радиатор керми должен отступать на расстояние 10 – 13 см от готового пола и настолько же от подоконника!!!

Теперь наступил самый сложный выбор – это тип радиатора или его глубина. Данная характеристика очень сильно влияет на теплоотдачу радиатора отопления, и если вы неправильно выберите данную величину, то вы или потратите лишние деньги, или, что хуже, будете мерзнуть в сезон отопления
, потому что мощности радиатора будет не хватать для обогрева помещения.

Если вы уверены в своих силах, вы можете самостоятельно подобрать kermi радиаторы для вашего дома по лучшим ценам на радиаторы отопления, также вы всегда можете заказать бесплатный подбор радиаторов в нашем магазине

(при условии приобретения данной продукции в нашем магазине).

После того как мы выбрали типоразмеры , выясним, что потребуется для установка . В стандартном комплекте
подключения KERMI уже предусмотрены настенные крепления, клапан Маевского (воздухоотводчик), заглушки (при боковом подключении). Так что для подключения радиатора отопления производитель предусмотрительно все уже предоставил в комплекте.

Для установки батарей отопления на пол придется дополнительно приобрести ножки для .

Когда вы произвели установку батарей отопления, вам необходимо произвести подключение батареи отопления к отопительной системе при помощи запорной арматуры. Вам необходимо также понимать, как будут подходить трубы отопления к батареям (внутри стен или снаружи). Для этого есть два варианта арматуры: боковая (когда трубы вмонтированы в стены) и прямая (когда трубы проложены снаружи стен). Для придания дополнительной внешней эстетичности можно применять никелированные медные трубки при монтаже радиаторов отопления.

Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м 3 обогреваемой площади:

• Помещения в зданиях из кирпича требую 34Вт на 1м 3 .
• Для панельных домов на 1м 3 уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м 3 . Умножив на норму по СНиП для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

• -10 о С и выше — 0,7
• -15 о С — 0,9
• -20 о С — 1,1
• -25 о С — 1,3
• -30 о С — 1,5

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25 о С, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Критерии выбора

Плоские стальные радиаторы отопления не ставят в системы с естественной циркуляцией теплоносителя, так как здесь нужно большое количество рабочей жидкости. Такие батареи хорошо проявляют себя в схемах с принудительной циркуляцией, но здесь необходимо правильно рассчитать объем расширительного бака и производительность циркуляционного насоса.

При выборе модели необходимо учитывать высоту и тепловую мощность. Низкие радиаторы актуальны для характерной высоты подоконника (когда нет возможности установить более высокую технику). Чем ниже отопительный прибор, тем равномернее распределяется тепло, создается плотная завеса.

Однотрубная разводка позволяет снизить монтажные расходы, но здесь обязательно нужно обустроить байпасную линию. Запорный клапан станет барьером для теплоносителя, он необходим для обеспечения рациональной отдачи устройства. При однотрубной схеме наиболее выгодным является диагональное подключение, когда теплоноситель подводят слева сверху, а отвод организуют справа снизу.

Ширину радиатора подбирают так, чтобы он на 50-75% покрывал аналогичный параметр оконного проема. Узкие модели не способны создать плотную тепловую завесу.

Лучшие из стальных радиаторов отопления панельных плоских

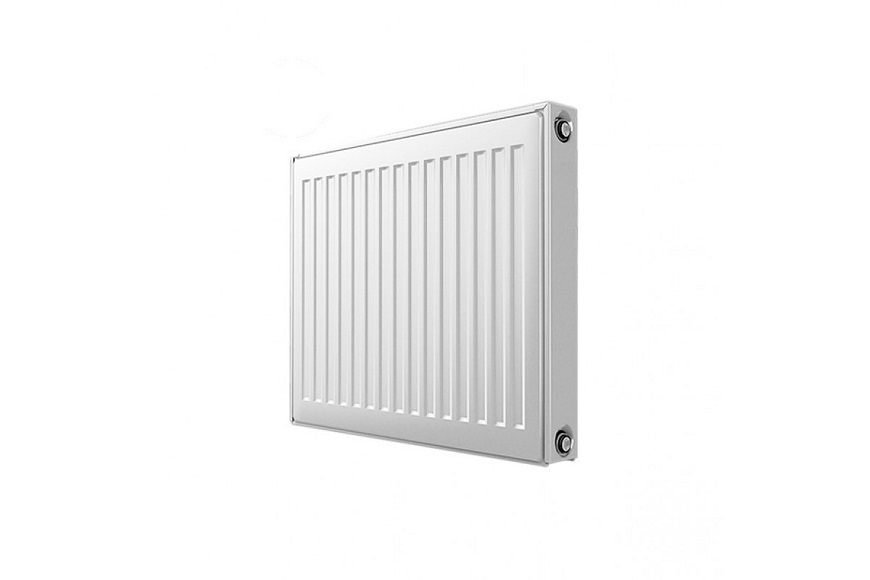

Purmo Ventil Compact 22 500

Энергоэффективный Purmo Ventil Compact 22 500
Мне нравитсяНе нравится

Энергоэффективный, надёжный в эксплуатации панельный отопительный прибор с конвекторами, изготовленный из долговечной нержавеющей стали с износостойким порошковым покрытием. Тип подключения – нижний. Выдерживает нагрев до +110 градусов при рабочем давлении до 10 атмосфер. Производится с межосевым расстоянием от 250 до 850 мм.

Плюсы и минусы

Привлекательный внешний вид.
Надёжное наружное покрытие.
Высокий уровень теплоотдачи.
Длительный срок службы.
Встроенный термостатический клапан.
Монтажный комплект для установки.

Подверженность коррозии.

Цена: от 8830 рублей.

Royal Thermo Compact C22-500

Практичный Royal Thermo Compact C22-500
Мне нравится1Не нравится

Практичная, современная модель панельного типа с конвекторами, боковыми стенками и декоративной верхней планкой. Радиатор предназначен для индивидуальных отопительных систем однотрубного или двухтрубного типа.  Высокая стойкость наружного покрытия прибора достигнута за счёт пятиэтапной покраски.

Плюсы и минусы

Долговременная гарантия.
Компактные габариты.
Надёжность.
Улучшенная производительность.
Экономичное энергопотребление.
Элегантный дизайн.
Универсальность применения.

Установка только на стену;
Короткие дюбеля для крепления.

Цена: от 6780 рублей.

Kermi FKO 11 500

Доступный Kermi FKO 11 500
Мне нравится1Не нравится

Одним из главных достоинств модели является доступная цена. При этом прибор отличается долговечностью, надёжностью конструкции благодаря применению для его изготовления качественной стали с антикоррозийным покрытием. За счёт компактных размеров батарею легко уместить под подоконником любой ширины.

Плюсы и минусы

Улучшенная теплоотдача при невысокой стоимости.
Современный дизайн, подходящий для любых интерьеров.
Минимальная ширина, обеспечивающая экономию свободного пространства в помещении.
Функциональность, простота подключения.

Предназначен для комнат с небольшой площадью;
Недостаточная прочность лакокрасочного покрытия.

Цена: от 3796 рублей.

Выбор

Выбор стальных батарей для отопления дома сегодня достаточно разнообразный. Это, возможно, приведет к растерянности из-за обилия форм и размеров радиаторов, а с другой стороны есть всегда из чего выбрать.

На что обратить внимание при покупке, прежде всего, выбирая стальные радиаторы отопления:

1. На марку завода производителя.
2. На размер. Их сегодня великое множество.
3. Цвет. Удачный цвет позволит легко вписаться в интерьер комнаты.
4. Стоимость. Зачем переплачивать, если, возможно найти такого же качества, но по сходной цене.
5. Фантазию дизайнера.

Стальные радиаторы для отопления пришли на смену давно используемым чугунным батареям и отнимают у них позиции лидера, становясь самыми популярными.

Конструкция устройства

Как выглядит конструкция устройства стальной батареи отопления? Стальной радиатор для обогрева, представленный прямоугольной панелью, сделанной из двух стальных пластин. Листовые пластины сварены лазерной сваркой, внутри есть каналы для жидкости.

Стальной радиатор в разрезе

Не советуют ставить стальные батареи в зданиях, с довольно высоким уровнем влажности воздуха, следовательно, он не подойдет и в ванную комнату.

Сегодня их, возможно, найти в зданиях, расположенных за городом, офисах, небольших магазинах. Этому способствует не большая цена стальных радиаторов, привлекательный дизайн батареи.

Определяясь с выбором завода производителя радиаторов, выясните, который способ изготовления был использован в создании понравившейся модели. Техника производства батарей включает непосредственное создание аппарата, окрашивание, сборку, упаковывание для поступления на склад или в магазины для дальнейшей продажи.

На цену отопительного аппарата влияет степень параметров мощности и заданный размер. Случается, что радиаторы, с совершенно одинаковыми техническими данными, имеют разную стоимость. Цена радиаторов, в данном случае, определена степенью известности марки производителя, рекламы самого изделия. Следовательно, не спешите и подумайте, стоит ли переплачивать

Обратите внимание, что аппараты, произведенные на родине, стоят дешевле, чем привезенные из стран Европы, почти не отличаясь от них по качеству и размерами

Популярные модели радиаторов

Сегодня самыми популярными моделями считаются четыре вида радиаторов из стали:

• тип 11 К. Он представлен одной греющей панелью и одной конвективной решеткой.
• тип 21 К. В разрезе видно, что состоит из двух греющих панелей и одной решетки.
• тип 22 К. Немного усложнен добавлением второй конвективной решетки, число панелей остается все тем же.
• тип 33 К. Наиболее толстая модель. Составляют ее три греющие панели и столько же конвективных решеток.

Размеры стальных радиаторов

Чтобы выбрать правильно радиатор из стали, которое лучше всего подойдет к той комнате, где оно должно размещаться, надо обратить внимание на следующее:

Обогрев всей комнаты, будет он равномерным или нет, зависит от того, как глубоко, высоко или низко расположить обогревательный прибор.
Надо поставить на устройство развоздушник, чтобы иметь возможность выпускать лишний воздух при необходимости. Желательно оснастить радиатор кранами, чтобы прерывать подачу воды

Эти краны будут очень нужны при возникшей аварийной ситуации.

Устанавливая радиатор обогрева под окном, обратите внимание на размеры. Ширина проема окна должна быть не больше тридцати процентов по сравнению с шириной устройства.
Сегодня выбирают радиаторы, оснащенные терморегулятором

Это удобно и практично. Всегда есть возможность подобрать нужную температуру в помещении. Например, если на улице тепло, температуру в здании уменьшить. Терморегулятор бывает автоматическим, ручным.

Подключение стального панельного радиатора

На практике используется несколько методов подключения панельных батарей отопления. В случае с боковым подключением труба с нагретым теплоносителем соединяется с верхним патрубком, обратный трубопровод подключается к нижнему патрубку. Здесь трубы подсоединяются к одной из сторон батареи. Такое подключение считается самым эффективным при количестве секций до 15 штук.

Диагональное подключение используется для соединения длинных стальных панельных радиаторов к трубам отопительной системы. В данном случае горячий теплоноситель входит в верхний патрубок радиатора с одной стороны, а выходит с нижнего патрубка с другой стороны отопительного прибора. При подобном соединении происходит равномерное остывание теплоносителя по всей батарее.

Нижнее подсоединение панельных радиаторов позволяет замаскировать трубопроводы отопительной системы под напольным покрытием. Недостатком такого способа считается уменьшение коэффициента полезного действия примерно на 10% по сравнению с боковым подключением.

https://www.youtube.com/embed

https://www.youtube.com/embed

(Visited 528 times, 71 visits today)

голоса

Рейтинг статьи

Преимущества и недостатки радиаторов из нержавеющей стали

При сравнении эксплуатационных характеристик стальных батарей с приборами из других материалов, радиаторы отопления из нержавеющей стали по ряду показателей имеют преимущества:

• благодаря простоте конструкционного решения у них длительный рабочий ресурс. Высококачественные отопительные устройства изготавливают из толстой стали (1,2 – 1,5 миллиметра), что положительным образом отражается на их прочности;
• наличие разных вариантов значительно облегчает монтаж стальных радиаторов самостоятельно. На сайте известных производителей всегда присутствует инструкция, наглядно и подробно поясняющая, как следует подключать прибор при разных схемах отопительной конструкции;
• дизайн радиаторов из стали делает их одним из достойных составляющих интерьера квартиры.

Расчет радиаторов отопления

Расчет радиаторов отопления мы сделали сами.

Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + потери тепла из-за окон + потери тепла из-за наружной двери

Р – мощность;

V – объем помещения;

40 Вт – тепловая мощность для обогрева 1м 3 ;

потери тепла из-за окон – расчет из значения 100 Вт (0,1 кВт) на 1 окно;

потери тепла из-за наружной двери – расчет из значения 150-200 Вт.

Пример:

Комната 3х5 метров, с высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

С помощью этих расчетов можно узнать, какая будет теплоотдача устройством отопления
на обеспечение достаточного обогрева заданной площади.

Важно!

Если комната расположена на углу или торце здания, к расчетам мощности батареи нужно
добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений

температуры теплоносителя.

Если жилое помещение расположено в районе с суровыми морозами и злыми зимами, нужно полученные цифры умножать на 1,2 – коэффициент потери тепла.

• Kermi радиатор 11 5 05 (547 ват) – 2 шт.
• Kermi радиатор 11 5 10 (1147 ват) – 1 шт.

Спальня 13,1 м2

имеет одно окно
но для равномерного отопления помещения мы рекомендуем установить два радиатора:

Kermi радиатор 11 5 09 (1032 ват) – 1 шт.

Спальня 11,1 м2

имеет одно окно

но для равномерного отопления помещения мы рекомендуем установить два радиатора:

• Kermi радиатор 11 5 04 (459 ват) – 1 шт.
• Kermi радиатор 11 5 07 (803 ват) – 1 шт.

Гардеробная 5,6 м2

имеет одно окно:

Kermi радиатор 11 5 06 (688 ват) – 1 шт.

Сан узел 4,6 м2:

Kermi радиатор 11 5 05 (547 ват) – 1 шт.
