Спецпланки для кровли из металлочерепицы

Правила выполнения монтажных работ на кровле из металлочерепицы

Монтажные работы для крепления планок примыкания для кровли выполняют в следующей последовательности:

• Кровлю в лобовой части подшивают с использованием шпунта или профнастила. Для изготовления второй опоры используют брус.
• Перед выполнением отделочных работ устанавливают кронштейны водостока. Их фиксируют на лобовой доске или стропилах.
• Обшивку закрепляют поверх кронштейнов, применяя саморезы. Их устанавливают с шагом 30 см.

Подготовка к монтажу металлочерепицы

Особенности установки торцевой планки

При установке торцевой планки примыкания необходимо придерживаться простых правил:

указанный компонент кровли укладывают на слой гидроизоляции; при монтаже ее следует укладывать выше обрешетки, но в строгом соответствии с волной профиля металлочерепицы; чтобы вода не проникла внутрь кровли, края планки отбортовываются вверх; очень важно следить за тем, чтобы все углы были перекрыты; для крепления торцевой планки применяют саморезы. Их крепят с шагом 40 см с боков и сверху, в волнах металлочерепицы; наращивание элементов происходит с обязательным нахлестом в 5 см.

Монтаж торцевой планки на металлочерепицу

Монтаж торцевой планки на металлочерепицу

Монтаж планки около вентиляционной трубы

Монтаж планки примыкания выполняется в строгой последовательности:

Технология монтажа планки примыкания к печной трубе

• Производят разметку верхнего края планки на поверхности вентиляционной трубы.
• На обозначенных участках проделывают штробы, глубина которых должна составлять 13 мм. Для этого используют болгарку.
• Образовавшиеся канавки очищают от пыли и грязи.
• В полученную борозду устанавливают гидроизоляцию с повышенной теплостойкостью. Ее дополнительно проклеивают скотчем.
• Нижняя планка прикладывается на свое место к трубе. Для ее закрепления применяют саморезы, стыки обрабатывают герметиком.
• Отдельные части фартука укладываются с нахлестом в 15 см. Все стыки обязательно обрабатываются герметиком.
• Под нижнюю кромку образовавшейся конструкции укладывают плоский лист. Он предназначен для отвода воды.
• После завершения всех работ непосредственно переходят к укладке металлочерепицы по всей поверхности кровли.
• Монтаж завершают установкой верхних планок для формирования наружного фартука. Технология выполнения работ аналогична.

Виды планок примыкания

Если планируется использовать в процессе обустройства кровли планки примыкания для металлочерепицы, то необходимо брать во внимание тот факт, что на рынке товаров и услуг в продаже можно найти широкий ассортиментный ряд готовой продукции. Таким образом, для труб должны быть обязательно использованы планки примыкания круглой формы

Как показывает практика, данные виды декоративных элементов активно используют для прямоугольных поверхностей, например, для печных труб, систем вентиляции. Крепление осуществляется со всех сторон и по форме напоминает треугольник.

В зависимости от того, какую технику монтажа планируется использовать, планки примыкания для металлочерепицы могут быть следующих видов:

• верхняя;
• нижняя.

Верхний крепежный элемент монтируется в стыке, который находится сверху кровельного материала, при этом под него необходимо заводить нижний элемент. Многие строители склонны предполагать, что верхней планкой называется тот элемент, который расположен на самой высокой стороне трубы и монтируется под кровельный материал, в то время как нижний крепежный элемент должен находиться под трубой и сверху металлочерепицы.

Если планируется использовать при обустройстве кровли жилого помещения металлочерепицу, то примыкающие планки обязательно должны быть выполнены из такого же материала и иметь такой же оттенок.

Совет! При использовании битумной черепицы оптимальнее всего использовать планки в виде полос. При необходимости можно посмотреть, как именно выглядят планки примыкания для металлочерепицы на фото.

Верхняя планка примыкания для металлочерепицы

В том случае, когда планируется использовать верхнюю планку примыкания металлочерепицы, работы по монтажу рекомендуется осуществлять по следующему алгоритму:

1. В местах излома, где осуществляется стыковка кровли с трубой, необходимо установить обрешетку, при этом необходимо следить за тем, чтобы шаг был довольно частым.
2. Листы, используемые для накрытия изломов, необходимо выдвинуть вперед таким образом, чтобы они закрыли собой место стыка. Между металлочерепицей и соединительным элементом рекомендуется установить уплотнитель.
3. Места примыкания должны быть зафиксированы при помощи саморезов. Высота вертикальной планки при этом должна быть максимум 50 см.

После завершения работ потребуется обработать края мастикой либо герметиком на основе силикона.

Нижняя планка примыкания для металлочерепицы

Нижняя пристенная планка для металлочерепицы должна быть также смонтирована во время обустройства крыши жилого помещения. В процессе осуществления кровельных работ потребуется тщательно следить за тем, чтобы нижняя планка примыкания для металлочерепицы была заведена под кровельный материал. Крепление данных элементов, как показывает практика, происходит непосредственно к доскам, из которых выполнена обрешетка.

Декоративная

Декоративная планка примыкания к стене для металлочерепицы представляет собой декоративный фартук, который в процессе выполнения монтажных работ обязательно должен быть установлен на верхней части нижнего элемента примыкания. Благодаря присутствию данного элемента на кровле, выполненной из металлочерепицы, имеется возможность получить довольно аккуратный внешний вид имеющихся стыков.

Правила монтажа аксессуаров

Если укладывается металлочерепица аксессуары используются не только для создания эстетичного внешнего вида, но и для выполнения ряда важных функций. К основным аксессуарам относятся снегозадержатели, которые крепятся к кровельным скатам и над оконными проемами мансарды и обеспечивают снегозадержание на крыше из металлочерепицы. Назначение этих элементов сводится к порционному пропусканию слоя снега и льда. Они могут закрепляться по одной линии («стык в стык») или в шахматном порядке. Если скаты очень длинные, то лучше выполнить установку снегозадержателей в несколько рядов.

Закрепить их можно на подходе стены к крыше или ближе к коньку, как показано на фото, но, ни в коем случае, не на карнизе. В качестве опоры устанавливается кронштейн, зафиксированный саморезами через металлочерепицу и универсальный уплотнитель для металлочерепицы к деревянной обрешетке. Сооружение переходных мостиков и ограждений выполняется строго по предлагаемой производителем инструкции. Для надежного и прочного крепления нужно соорудить сплошную обрешетку.

Зачем нужны капельники для металлочерепицы и как их установить — инструкция

То, что металлочерепица является удобным в укладке и недорогим кровельным материалом, знают многие. Но ведь при отделке крыши одними листами не ограничиваются. Качественный монтаж предполагает установку ряда дополнительных элементов, и вот о целесообразности использования некоторых из них нередко возникают споры.

В отзывах на различных форумах часто можно встретить вопросы, нужны ли капельники для металлочерепицы и в каких случаях? Ответ один – обязательно и во всех. А вот почему, мы и разберемся.  Но прежде всего стоит уточнить – что собой представляет этот элемент конструкции?

Капельник – это своеобразный «фартук», который предназначен для отвода влаги из-под кровли или защиты поверхности от ее попадания (например, стены). Все зависит от места его установки. Он может быть смонтирован не только под крышей, но и над проемами окон и дверей. В зависимости от того, какую цель преследует мастер, капельник бывает «одинарным» или представляет собой сборную систему (конструкцию из отдельных изделий).

Как правило, это длинная металлическая планка, согнутая вдоль продольной оси под некоторым углом (хотя есть и другие варианты исполнения). Для кровли это порядка 100 – 1300. Есть и еще 1 небольшой сгиб на краю юбки, который придает ей требуемую жесткость (что хорошо видно на рисунке).

Существует несколько видов капельников, в зависимости от того, где они монтируются. К примеру, фронтонные, которые используются для установки на крышах с мягкой кровлей (битумная черепица или что-то подобное) – вариантов много.

Особенности монтажа

Данная работа не представляет никаких сложностей и не требует высокого профессионализма. Если знать, зачем нужен данный элемент, то правильно его закрепить труда не составит.

Что учесть при монтаже

• Пластина отвода влаги крепится ПОД лист металлочерепицы.
• Если обустроена водосточная система, то жидкость должна стекать прямо в желоб.
• Необходимо убедиться, что монтаж капельника не перекроет свободный доступ воздуха (естественную циркуляцию) в подкровельное пространство.

  Иначе не избежать конденсирования влаги и гниения составных частей стропильной конструкции и утеплителя.

• Если монтаж кровли делают наемные рабочие, то наиболее часто встречающаяся ошибка (при недостаточном опыте) – мастера путают капельник с планкой фронтонной. За этим нужно проследить.

Как выбрать металлочерепицу

Чтобы разобраться, какая металлочерепица лучше для дома, необходимо уделить внимание не только ценам и красоте покрытия, но и техническим характеристикам. Важные критерии выбора – толщина металла, тип полимерного покрытия, параметры профиля волны

От размера листов зависит не только темп выполнения работ, но и процент отходов, который влияет на стоимость крыши

От размера листов зависит не только темп выполнения работ, но и процент отходов, который влияет на стоимость крыши.

Толщина и материал основания

Основа качественной металлочерепицы – оцинкованная листовая сталь

При выборе внимание обращается на два параметра – толщина и количество цинка в защитном слое. Оптимальный выбором можно назвать металл, толщиной 0,5 мм

Продукция из более тонкой стали является попыткой снизить стоимость и выиграть конкурентную борьбу на рынке

Это не имеет ничего общего с надежностью и долговечностью кровли

Продукция из более тонкой стали является попыткой снизить стоимость и выиграть конкурентную борьбу на рынке. Это не имеет ничего общего с надежностью и долговечностью кровли.

Чем больше цинка, тем выше устойчивость металла к коррозии. Ведущие производители листовой стали используют 220-275 г цинка на квадратный метр. В бюджетном листе количество снижается до 100-150 г/кв.м. Такая черепица слабо защищена от сквозной коррозии, которая приводит к преждевременному и дорогостоящему ремонту.

Защитное покрытие

Расплавленный на поверхности металла полимер обеспечивает дополнительную защиту от коррозии и отвечает за декоративные качества. Самым распространенным вариантом является полиэстер, толщиной 22-27 мкм, привлекающий низкой ценой. Покрытие имеет низкую устойчивость к механическим повреждениям, но теряет до 30% насыщенности цвета в первые 5-10 лет службы.

Пурал имеет толщину от 50 мкм, обладает устойчивостью к механическим повреждениям. Защитный слой сохраняет свои декоративные характеристики более 30 лет. Недостаток – высокая цена. Аналогичные характеристики имеет пурекс, несмотря на толщину слоя в 26 мкм. Высокая цена этого покрытия компенсируется сроком службы в 40-50 лет. Пластизол привлекает структурированной поверхностью, устойчивостью к царапинам, но этот полимер слабо устойчив к солнечному ультрафиолету.

Размер листов

Лучшим решением для частного домостроения является заказ металлочерепицы по размерам. Компьютерные программы рассчитывают оптимальную длину листа, составляют карту кровли. Это позволяет снизить количество отходов до минимума. Для двухскатной кровли можно приобрести листы стандартной длины, выбрав вариант с минимальным количеством горизонтальным нахлестом.

При сложности с доставкой и желанием выполнить укладку самостоятельно можно воспользоваться модульной черепицей. Небольшие размеры листа упрощают доставку, подъем материала на крышу. Недостаток решения – в перерасходе материала по причине большого количества горизонтальных нахлестов.

Шаг обрешетки

Этот параметр должен соответствовать длине волны. Два самых распространенных варианта – 350 и 400 мм. Чем чаще обрешетка, тем выше жесткость конструкции и способность выдерживать высокую нагрузку. Недостатком решения является перерасход обрезной доски, используемой при возведении стропильной системы. Рекомендуется сделать точные расчеты количества дерева, необходимого для строительства и сравнить расходы при разном шаге обрешетки.

Профилирование

Профиль выполняет декоративную и практическую роль. Волна имитирует кровельный материал разных видов – от классической немецкой до уютной средиземноморской черепицы. Выбор по эстетическим признакам зависит от архитектурного стиля дома и личных приоритетов покупателя.

Чем выше волна, тем больше сопротивляемость к снеговым нагрузкам, надежнее замковое соединение. Это компенсируется снижением рабочей ширины, увеличением стоимости кровли.

Из чего состоит карнизный узел?

Комплектующие для металлочерепицы представляют собой такие немаловажные кровельные элементы, как капельники или карнизные планки. С их помощью удается предохранить стропильную ферму от попадания влаги, а также целого ряда иных воздействий внешней среды. Карнизная планка прикрывает собой нижнюю часть кровли, выполненной из металлочерепицы.

По большому счету это стандартный отлив, выполненный из тонколистовой стали и согнутый определенным образом. Он, как и сама металлочерепица, производится из оцинкованного материала, который покрывается специальными защитными составами на полимерной основе.

Эти вещества позволяют изделию не только долгое время сохранять работоспособность, но и обеспечивать привлекательный внешний вид в течение всего периода эксплуатации. Они защищают детали от выгорания на солнце, повреждений от ветра, града и так далее.

Устанавливать карнизный узел начинают только после того, как будут размещены кронштейны желобов, образующих систему водоотведения. Монтажные работы следует выполнять с соблюдением определенных правил:

• фиксация карниза производится к специальным планкам фронтального и карнизного типа. Отливы должны иметь небольшой нахлест величиной минимум 20 см. Он требуется для недопущения возникновения вибрации при сильных порывах ветра;
• на стыковых участках капельников следует обрезать ребра жесткости;
• крепят продукцию саморезами или гвоздями через каждые 20 см;
• если продукция покрыта защитной пленкой, то перед проведением монтажных работ ее следует удалить с поверхности.

Если кровля производится из высокопрофильных листов, то вдоль карниза рекомендуется разместить гребенку аэроэлемента. Эта продукция обеспечит качественную естественную вентиляцию чердачного помещения, закрывая собой доступ птицам и насекомым, а также не позволяя проникать под крышу различному мусору, пыли и так далее.

Технология монтажа

Установка планок примыкания достаточно простой процесс, который требует тщательного следования инструкциям и точности. Для гидроизоляции мет проходов труб чрез поверхность крыши из металлической черепицы и профнастила используют конструкцию, которая имеет 2 части – нижнюю и верхнюю.

Процесс установки выполняется в следующей очередности:

• Перед укладкой кровельного материала устанавливают внутренний фактор, состоящий из 4 отдельных уголков.
• Сначала оформляется верхний край примыкания, то есть планка, расположенная под трубой. Затем с помощью саморезов внахлест фиксируют торцевые планки. В последнюю очередь устанавливается деталь, расположенная над трубой, то есть выполняется монтаж нижней планки примыкания кровли.
• Нижними крепежными полочками уголки с помощью саморезов прикрепляются к обрешетке, а верхними прижимаются к вертикальной поверхности трубы или стены.
• Все стыки рекомендуется хорошенько пройти огнестойким герметиком на влагостойкой основе, чтобы улучшить гидроизоляцию.
• После этого происходит укладка кровельного покрытия.
• Когда кровельное покрытие уложено, выполняют монтаж верхнего фартука, также со всех стороны в том же порядке, фиксируя его элементы. Верхние планки примыкания в отличии от нижних представляют собой ровный уголок без загибов краев панки.

Технология монтажа

Какие инструменты понадобятся для работы

До начала работы должны быть подготовлены следующие инструменты:

• рулетка, маркер или мел;
• молоток;
• шуруповерт;
• отвертка;
• ножницы или ножовка по металлу;
• электролобзик;
•  длинная деревянная рейка (для проверки соблюдения уровня).

У большинства производителей можно купить металлочерепицу не только по стандартным размерам, но заказать по индивидуальному замеру. Если же все равно для завершения работ нет листа нужных параметров, металлочерепицу всегда можно порезать на куски.

Чтобы не повредить защитный наружный слой, резать материал лучше ножницами по металлу или электролобзиком.

Края срезов рекомендуется обработать антикоррозийной краской или грунтовкой.

Доборные элементы металлочерепицы Гранд Лайн

	Торцевая планка Фиксирует листы металлочерепицы на торцах кровельных скатов, препятствуя ослаблению крепежа. Защищает конструкцию от ветра и атмосферных осадков.
	Планка ендовы верхняя Декоративный элемент, закрывающий стык между скатами на внутренних углах кровли.
	Планка ендовы нижняя Обеспечивает отведение атмосферных осадков на стыках смежных скатов.
	Препятствует неконтролируемому сходу снежного покрова с кровельных скатов. Защищает от дополнительной снеговой нагрузки водосточные желоба, а также прилегающую к зданию территорию.
	Конек Закрывает стык смежных скатов кровли, препятствуя попаданию атмосферных осадков в подкровельное пространство.
	Заглушка Монтируется в торцевой части конька.
	Планка карнизная Защищает лобовую доску и другие деревянные элементы стропильной системы, расположенные в нижней части карнизных свесов, от негативного воздействия влаги.
	Планка примыкания Устанавливается на стыках кровельных скатов с вертикальными конструкциями (стенами, дымоходами).

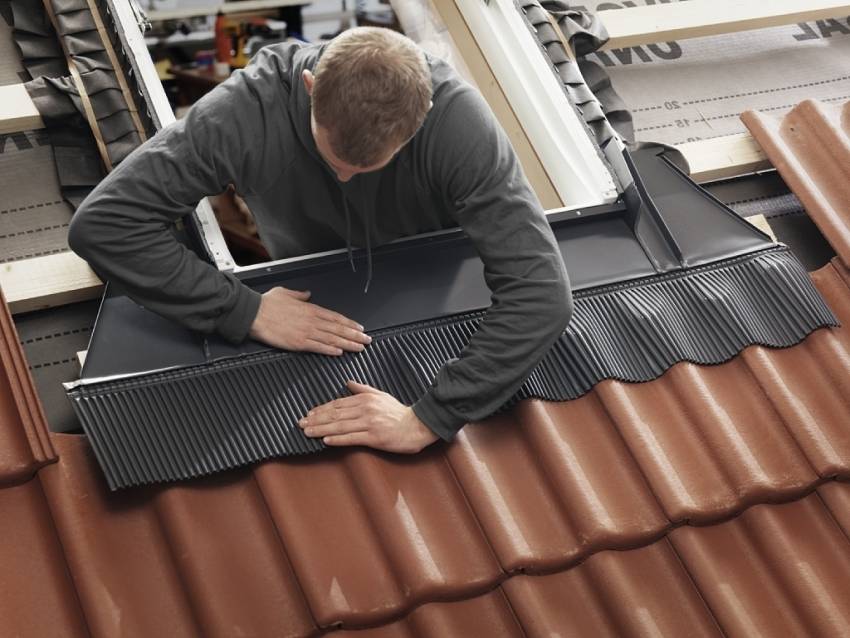

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон – задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, которые имеют должный опыт работы в данной сфере. Но это вовсе не значит, что сделать самостоятельно нереально, в особенности, если использовать пошаговую инструкцию для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне могут пройти без каких-либо проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина такого окна должна быть на 80-120 мм меньше, чем имеющийся между стропилами проем. В случаях, когда стропильный шаг очень маленький, производят установку двух небольших окон в соседних нишах. Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы

Затем производят установку рамы и монтируют створки

Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы. Затем производят установку рамы и монтируют створки

Очень важно позаботиться о качественной гидроизоляции, чтобы в дальнейшем окно не стало источником проникновения осадков в дом

Монтаж мансардного окна проводится после укладки всех слоев кровельный пирога

Конечно, приходится вносить некоторые изменения в процесс монтажа обрешетки под металлочерепицу, и уделять особое внимание вопросу монтажа конька металлочерепицы, если планируется мансардное окно. Но все эти сложности более чем оправданы превосходным результатом, который ждет владельцев в результате

Проходные элементы

Цены на проходные элементы

Проходные элементы

Большинство домов имеет современные дымоходы круглого сечения, кроме них на крышу выходят трубопроводы системы вентилирования помещений. Она считается обязательным условием комфортности проживания. Почему?

Согласно требованиям СанПиН все помещения должны вентилироваться, кратность обмена воздуха устанавливается в зависимости от их конкретного назначения. Ранее эффективность естественной вентиляции обеспечивалась за счет наличия в окнах и дверях щелей, отсталые технологии не позволяли изготавливать качественную герметичную продукцию.

В настоящее время использование герметичных металлопластиковых окон и дверей полностью исключает возможность естественной вентиляции внутренних помещений, необходимо монтировать принудительные системы, выброс воздуха делается на крыше. Кроме того, на кухнях над плитами устанавливается локальное вентиляционное оборудование, оно также должно иметь возможность удалять загрязненный воздух.

Раз проходки необходимы для всех домов, то их также можно считать обязательными доборными элементами.

Советы по установке

Такие доборные элементы выпускают многочисленные компании, принципиальной технической разницы между их товарами не существует, все они надежно защищают места выхода труб от протечек. Одни проходки имеют впаянный уплотнитель, а на других надо его наклеивать самостоятельно. Для увеличения усилия притягивания проходок к металлическим листам в отверстия под болты вставляются специальные клипсы. Это согнутые буквой П небольшие пластинки из толстостенной листовой стали с внутренней резьбой. Клипсы дают возможность затягивать болты с большим усилием, мягкие элементы проводки изгибаются по профилю металлочерепицы и обеспечивают стопроцентную герметичность.

Перед началом установки нужно аккуратно обрисовать контур проходки по металлочерепице и вырезать отверстие, размеры следует брать с внутреннего контура, а не с внешнего.

Для увеличения герметичности рекомендуется перед установкой проходки места соприкосновения дополнительно герметизировать любым герметиком. Он будет работать в защищенных от солнца условиях, показатели устойчивости к жесткому ультрафиолетовому излучению на длительность эксплуатации влияния не оказывают.

Каждая проходка фиксируется с учетом рекомендаций производителей. При правильном монтаже проходки качественно герметизируют места соединения, никаких периодических регламентных работ по обслуживанию не требуется. Надо помнить, что чем меньше отдельных составных частей имеет проходка, тем она надежнее. Дело в том, что каждый элемент нужно фиксировать, а каждое лишнее место крепления создает дополнительные риски появления протечек. Это общее правило для всех конструкций, а не только для проходок.

Установка и крепление проходного элемента

Монтаж уплотнителя

Параметры выбора металлочерепицы

От типа используемой металлочерепицы будет зависеть не только внешний вид сооружения, но и способность кровли выдерживать различные нагрузки: толщу снега, сильные порывы ветра

Рекомендуем ознакомиться с параметрами, на которые надо обратить внимание при выборе

Толщина

От толщины листовой стали, используемой для производства металлочерепицы, зависит устойчивость кровли к нагрузкам, прочность будущей конструкции. Желательно приобретать черепицу, которая выполнена из металла толщиной не менее 0,4 мм.

Изделия, выполненные из стали толщиной менее 0,4 мм могут деформироваться в месте сгиба, в местах крепления появятся вмятины. Она будет прогибаться под тяжестью монтажников.

Профилирование

Оно определяет внешний вид черепицы. Некоторые изделия отличаются простотой и содержат минимум изгибов, усложняющих форму. Другие же выделяются сложным рельефом.

Наиболее популярные виды:

1. Монтеррей – имитирует глиняную черепицу, волнообразная, без острых граней, одна из самых востребованных.

2. Каскад – трапеции имеют четкие грани, геометрическая форма напоминает плитку шоколада.

3. Андалузия – имеет волнообразный профиль, особенность – горизонтальный монтаж.

4. Модерн – схожа с первым видом, но имеет четко очерченные грани.

5. Джокер – имеет правильную волну с округлыми контурами гребня.

6. Шанхай – имеет оригинальную геометрию профиля, отличающуюся от прочих видов. Особенность – высокий гребень волны.

Высота профиля

Высота профиля составляет от 1,8 до 2,5 см. Чем больше показатель, тем выше несущая способность кровли и способность противостоять нагрузкам, выше и цена.

Размеры листа

Нужно учесть размеры крыши и подобрать вид металлочерепицы, листы которой оптимально подойдут для ее покрытия (с минимальным количеством остатка). Рабочая ширина большинства видов 1 и 1,1 м. Длина варьируется от 2 до 6 м.

Расстояние между волнами и их высота

Важный показатель, от которого зависит вид будущей обрешетки. Если выбрать профиль со сложным рельефом, усложнится и изготовление обрешетки. Как правило, шаг поперечной волны листа металлочерепицы составляет 0,3, 0,35 и 0,4 м.

Оптимальная высота волны, формирующая надежные ребра жесткости – 2,5 см.

Цвет

Выбор цвета зависит от предпочтений владельца дома, фасада здания и окружающего ландшафта. Для южных регионов можно рекомендовать более светлы тона, чтобы крыша меньше нагревалась.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях.

Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши.

Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Установка

Ветровые планки – простые по конструкции элементы, поэтому модели разных производителей отличаются разве что видом покрытия и толщиной использованного металла. Эффективность работы этих приспособлений зависит от правильности применения.

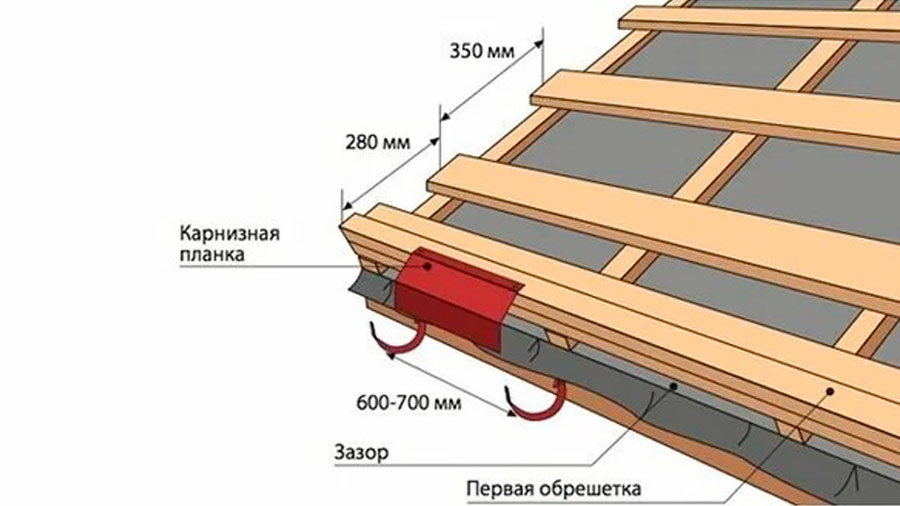

Монтаж карнизных и торцевых планок выполняется следующим образом:

1. Карнизные планки закрепляют на карнизной доске до настила кровельного материала. Перед установкой этого доборного элемента на карнизе фиксируют кронштейны для водосточного желоба. После этого ветровую планку внахлест на 10-15 см закрепляют на карнизной доске с помощью гвоздей или саморезов с шагом 30-50 см.
2. Ветровые планки закрепляют на лобовой доске после настила кровли из металлочерепицы. Они должны перекрывать кровельный материал на 1 волну. Нахлест между этими элементами может быть больше 50 см. Каждая планка фиксируется к доске 4 гвоздями или саморезами, чтобы избежать деформаций при сильном ветре.

В чём отличие карнизной планки от капельника

Планка карнизная и капельник для металлочерепицы выполняют разные функции. Крепление первой выполняют поверх обрешётки, прикрывая и защищая конструкцию крыши от непогоды, в частности от осадков. Карнизная планка направляет водные потоки со ската кровли в водосток, не допуская попадания воды на лобовую доску карниза. Кроме этого, планка защищает крышу от чрезмерного нагрева и способствует процессу естественной вентиляции.

Ключевой задачей капельника, или фартука свеса, является отведение конденсата с гидроизоляции и кровельных материалов. Также он отвечает за отвод дождевых вод с фронтонов крыши во время косых дождей, заносов и сильных ветров. Монтаж капельника производится под край гидроизоляции.

Остальные узлы кровли из металлочерепицы

Наряду с вышеперечисленными элементами кровли не менее важную роль в ее обустройстве играют такие доборные элементы металлочерепицы как коньки
, закрывающие наружные стыки между скатами, а также планки примыкания
, которые прикрывают места стыков кровельного покрытия
со стеной или .

Коньки бывают следующих видов:

• полукруглые – чаще всего устанавливаются на крышах с двумя или четырьмя скатами, в местах их стыковки;
• прямоугольные – подходят практически для всех видов крыш;
• узкие декоративные – используются больше в качестве украшения, чем в роли защиты;
• Y и Т-образные – служат дополнением к прямоугольным конькам и используются для их соединения друг с другом.

Конек для металлочерепицы

Планка примыкания для металлочерепицы изготавливаются из тонкой стали и имеют форму уголков. Горизонтальная часть детали крепится к кровле, вертикальная – к стене здания или к трубе
(в зависимости от места применения), закрывая тем самым стык между кровельным материалом и прилегающим к нему элементом строения.

О самом изделии

Кроме кровельного материала на крышу устанавливаются многочисленные другие изделия. Без таких доборных элементов обойтись ни как нельзя. Карнизная планка для металлочерепицы, как и для другого вида кровельного материала, выполняет следующие функции:

1. Предохраняет стены и фундамент от попадания капель воды стекающей с крыши.
2. Не дает во время зимы снегу попадать под металлочерепицу.
3. Придает крыши законченный внешний вид.

Конечно, можно обойтись и без этого доборного элемента. Многие практикуют монтаж одной только лобовой доски. Но такая защита не может считать достаточно надежной. Древесина, а именно из нее делается лобовая доска, легко поддается гниению. Особенно это быстрее происходит при намокании. Поэтому любой профессионал посоветует потратить немного времени и средств и смонтировать карнизную планку. К тому же, такой доборный элемент заметно улучшить внешний вид крыши из металлочерепицы.

Не стоит путать карнизную планку с капельником. Оба варианта доборных элементов применяются с металлочерепицей, но они выполняют разную функцию. Карнизная планка служит для защиты лобовой доски от намокания. Капельник необходим для отвода стоков с кровли в водосточную систему.

Планка на лобовую доску для кровли

Лобовая планка для кровли – это часть общей системы кровли. Она представляет собой конструкцию, состоящую из самой лобовой доски, сверху которой крепится планка. Такое расположение обеспечивает невидимость досок со стороны фронтона, обеспечит аккуратный и красивый вид, будут незаметны и неровные края металлочерепицы. Кроме эстетической функции, выполняется защитная – препятствие действию прямых солнечных лучей в летний период и снега, льда зимой за счет усиления края, которые уже не могут подыматься ветром. Горизонтальная часть такой планки является опорной для подшивки как карнизных так и фронтонных свесов. Подшивка может выполняться сайдингом. профнастилом. деревом, вагонкой и другими материалами. Установку планки производят в направлении от карниза к концам здания. Крепят ее к лобовой доске и кровле саморезами, укладывая сверху и с торца используемого кровельного материала. Ширина используемых планок от30 до 80 см, а производимый нахлест на каждую следующую планку – 5 см. Для получения более качественного эффекта в месте стыковки материала прокладывают уплотнитель. Цена лобовой планки может быть различной, на это влияет используемый материал. Планка на лобовую доску бывает из оцинкованной стали с нанесенным сверху полимером, который идентичный по цвету, что и сама кровля. Наша компания рекомендует использовать в работе оцинкованное покрытие или же цветной полиэстер RAL. Покупка недорогой лобовой планки вместе с кровельным материалом обеспечит вид целостной конструкции за счет совпадающих цветов. Размеры планок – 2 метра, толщина – 0,45 мм. Наша компания предлагает купить лобовую планку выбрав из стандартных, готовых вариантов или заказать изготовления изделия по вашим размерам. Кроме лобовой планки, вы можете приобрести и другие необходимые комплектующие материалы.

Готовые изделия

Лобовая L планка защищает брус от пагубного воздействия окружающей среды, осадков в виде снега и дож..

Стартовая планка для кровли используется как декоративный элемент, выполняет функцию защиты лобовой.

Доборные элементы

Предлагаем вам ознакомиться с другими видами доборных элементов кровли:

1. Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;
2. Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
3. Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
4. Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
5. Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
6. Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
7. Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
8. Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
9. Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
10. Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
11. Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
12. Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
13. Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

Элемент #1. Карнизная планка

Планка карнизная – стальной уголок, предназначенный для оформления нижней части крыши вдоль карниза. Служит для защиты лобовой (карнизной) доски от влаги и отведения попавшей в подкровельное пространство воды в желоб водостока. Еще одна функция заключается в придании карнизной линии законченного вида.

Монтаж планки выполняют до начала установки металлочерепицы, но после крепления водосточной системы. Крепежную полку фиксируют к обрешетке поверх держателей водосточного желоба. Элементы крепления – оцинкованные саморезы, вкручиваемые через каждые 300 мм.

Для оформления всей длины карниза, как правило, используют несколько карнизных планок. Их соединяют между собой, вставляя одну планку в другую с перехлестом 50-100 мм.

Как закрепить карнизную планку и вывести ее в водосточный желоб смотрите в видео-ролике:
