Монтаж каркаса крыши бани
Если необходимо чердачное перекрытие, для него готовят балки. Их размеры и сечение зависят от ширины бани и от типа (в основном, веса) выбранного кровельного материала: чем шире размер бани и тяжелее кровельный материал, тем большего сечения балки нужно использовать. Шаг, с которым располагают балки чердачного перекрытия обычно составляет 0,6-1,0 метра. Но из опыта строителей бань, следует, что оптимальное расстояние равно ширине утеплителя: нет отходов и не нужно терять время на подгонку и уплотнение.
После завершения монтажа чердачного перекрытия приступают к изготовлению стропильной системы. Стропила располагают друг от друга на расстоянии от 0,6 м до 1.2 м. Выбор этого значения зависит от типа (веса) кровельного материала и количества осадков, выпадающих в вашем регионе. Чем больше осадков и тяжелее кровельный материал, тем меньше шаг. Если вы решили накрыть баню шифером или керамической черепицей, то выбираем наименьшее расстояние между стропилами, так как асбестно-цементный и глиняная плитка лист довольно тяжелый материал.

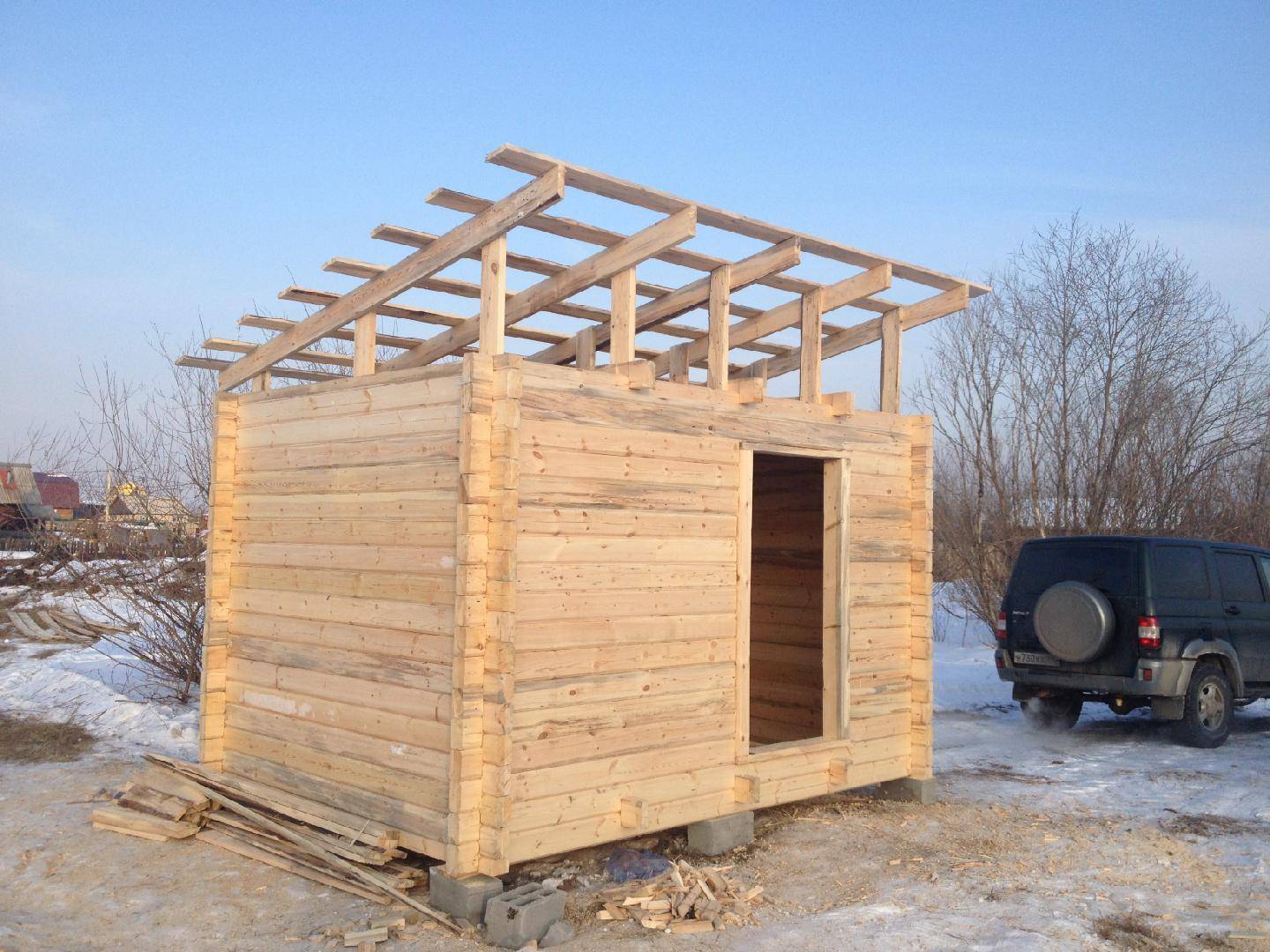

Устройство односкатной крыши для бани
В некоторых случаях балки чердачного перекрытия и балки стропильной системы располагают в одном и том же месте, скрепляя между собой специальными П-образными скобами (если готовых скоб нет, их можно изготовить из прутов арматуры, толщиной не менее 8 мм). Иногда в качестве крепежного элемента используют арматурные штыри или деревянные шипы-нигеля, которые вбиваются в просверленные отверстия.

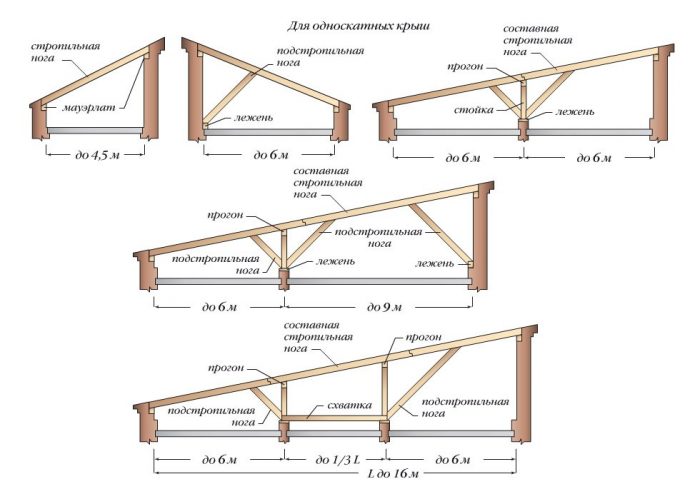

Конструкции односкатных крыш могут отличаться. В других вариантах используют следующий способ расположения элементов кровли (см. рисунки ниже).
Односкатные крыши для бани
Если баня сложена из бруса или бревен, верхний венец может служить опорой для балок. Для сооружений из камня поверх верхнего слоя кирпича/камня укладывают брус или бревно-мауэрлат, которое служит для связи стропильной конструкции и коробки здания. Перед укладкой мауэрлата стены покрываются слоем гидроизоляции.
В верхнем венце или мауэрлате для закрепления балок вырезают специальные сквозные отверстия, в которые потом вставляют концы балок. Глубина отверстия – примерно половина высоты бревна/бруса. В том месте, где балки соприкасаются с венцом/мауэрлатом, их обматывают рубероидом (торцы балок заматывать нельзя, так как это способствует гниению). Для разгрузки стропил, придания конструкции большей жесткости и для подстраховки, кроме собственно стропил, используют дополнительные элементы: распорки, перемычки, стяжки.
Как закрепить брусья стропильной системы
После завершения монтажа каркаса кровли необходимо смонтировать обрешетку для закрепления кровельного материала. Шаг обрешетки зависит от вида кровельного материала:
- Для рулонной кровли, мягкой битумной или керамической черепицы необходима сплошная обрешетка, которая чаще всего выполняется из листовых материалов (ОСП, влагостойкой фанеры, и др.).
- Под листовые кровельные материалы выполняют разреженную обрешетку. Ее шаг зависит от размеров листов. Обычно для такой обрешетки используют необрезную доску толщиной 25-40 мм, и только для волнового шифера берут брус 50*120 мм (шаг 0,8-1,0 метра).
- При использовании тяжелых кровельных материалов или большом количестве осадков некоторые элементы обрешетки можно заменять на металлические профили, выдерживая определенный шаг.
Устройство «пирога» утепления в парилке
Внутренние поверхности бани хотелось бы видеть в деревянной отделке. Практически за бесценок мне удалось купить машину обрезной доски осины толщиной 20 мм, шириной 125 мм. Ее и использовал для отделки, предварительно сгладив поверхности рубанком и шлифмашинкой. Получилась неплохая вагонка!
Несмотря на хорошие теплоизоляционные качества газосиликата, дополнительное утепление никогда не повредит. Тем более в парилке, где перепады температур и высокая влажность. Без утепления по газосиликату потекут потоки конденсата. Для блоков это не слишком хорошо, а для вагонки вообще губительно. Сначала покрутит, потом загниет.
Поэтому я решил снабдить парилку традиционным «пирогом» утепления: утеплитель – пароизоляция – вагонка.
Запланированное выполнялось по следующей схеме.
Этап #1 — набивка реек на стены и прокладка утеплителя
Минеральную вату Paroc нужно укладывать по газосиликату, вставляя маты между набитыми рейками.
Рейки 50х50 мм я закреплял на стенах вертикально с помощью саморезов по дереву. Оказалось, что они легко вкручиваются в газосиликат и крепко удерживаются в нем. Между рейками был уложен утеплитель толщиной 50 мм. Я старался укладывать плотно, немного сжимая вату перед установкой в реечное «окно»
Тут важно не допустить щелей, иначе мостики холода сведут на нет всю теплоизоляцию
Укладка утеплителя между набитыми на стене рейками
Этап #2 — устройство пароизоляционного слоя
Для пароизоляции использовалось два материала – пленка Метаспан и фольга. Вначале на рейки я пристрелил Метаспан с нахлестом около 15-20 см. Затем – фольгу, с таким же нахлестом. Стыки и одного, и другого слоя проклеил фольгированным скотчем. Такая пароизоляция не только предотвратит доступ влаги и пара к утеплителю Paroc, но и будет служить неким продолжением утепляющего слоя. Фольгированный пароизолятор Метаспан + алюминиевая фольга будут служить отражающим зеркалом для тепловых инфракрасных лучей, идущих от помещения парной. Лучи будут отправляться назад, соответственно качество теплоизоляции повысится.
Крепление фольгированного пароизолятора Метаспан поверх утеплителя
Этап #3 — выполнение обрешетки для обшивки вагонкой
Чтобы конденсат беспрепятственно стекал по фольге и не впитывался в вагонку, был выполнен вентзазор. Для этого обрешетку пришлось «отодвигать» от фольги с помощью заранее прибитых небольших брусков толщиной 2см.
Брусок между фольгой и обрешеткой
Таким образом, вначале через фольгу (к рейкам) я прибил бруски, а на них уже закрепил горизонтально обрешетку из досок.
Горизонтальная обрешетка для крепления вагонки выполнена из досок
Этап #4 — обшивка вагонкой
Обшивка вагонкой по обрешетке выполнялась вертикально с помощью небольших гвоздей.
Внутренняя обшивка стен парной осиновой вагонкой
Вначале думал, что ничем обрабатывать вагонку в парной не буду. Но потом решил перестраховаться от всяческих гнилей и покрыл доски одним слоем масла от Тиккурилла «Supi Saunasuoja». Масло бесцветное, но образует на дереве матовую пленку.
На этом оформление стен парилки было закончено.
Основные принципы компоновки бани такого типа
Односкатная крыша для бани гарантированно задает тон всей конструкции в целом
В каких же случаях стоит обращать свое внимание именно на такую модель банного сооружения:
- Будущая баня имеет небольшие геометрические размеры. В свое время мы рассказывали о совсем простеньких и миниатюрных конструкциях, типа бани 3×2 м. Вполне очевидно, что возведение полноценной двускатной крыши на порядок поднимет бюджет запланированной стройки. А такие компактные сооружения заточены под режим максимальной экономии.
- Регион, в котором запланировано строительство обладает целым рядом характерных климатических особенностей: мягкими зимами с небольшим количеством снеговых осадков, но сильными ветрами на протяжении всего календарного года.
- Будущий собственник не планирует использовать чердачное помещение в хозяйственных целях, и уж тем более не будет обустраивать там мансардное помещение.
- Особенности участка, на котором будет производиться строительство, не позволяет возвести на нем сооружение с высокой полноценной крышей. Возможно, что и отведение атмосферных осадков рационально только в одном направлении. Сомневающихся в правильности таких действий, при определенных обстоятельствах, можно отослать к требованиям СНиП и этой статье.
- В конце концов, собственник участка планирует осуществлять строительство самостоятельно, без привлечения сторонних специалистов. А стоит признаться честно, односкатная баня — самый оптимальный вариант для людей без особого опыта строительных работ.
О прямой зависимости угла наклона ската и типа применяемого материала стоит сказать отдельно, и информацию, для наглядности, мы отразим в виде таблицы:
Тип применяемого кровельного материала | Рациональный угол наклона ската крыши, в градусах |
Рулонные материалы, в том числе рубероиды на основе модифицированного битума | 2,5 — 21 |
Битумные кровли, в т.ч. наливного типа | 3 — 12 |
Профилированные, фальцованные металлические листы: с обустройством подложки без таковой | 3 — 30 и более 6 — 30 и более |
Минеральные листы на основе цементного вяжущего и армирования волокном | 5 — 30 и более |
Металлочерепица | 12 — 30 и более |
Битумная черепица | 15 — 30 и более |
Керамическая черепица обычного профиля | 22 — 30 и более |
Керамическая черепица высокого профиля | 25 и более |
Из приведенной выше таблицы можно сделать выводы, что крыши указанного типа могут быть: плоские, с крутизной ската, не превышающего 3 градусов, малоуклонные — с уровнем крутизны до 30 градусов и крутоуклонные — у которых этот показатель более 30 градусов.
Очевидно, что чем выше в вашем регионе показатель снеговой нагрузки, то тем больший уклон должен быть задан скату. Однако необходимо помнить, что чем круче и выше крыша, то ее конструкции должны быть заданы более массивные усиливающие элементы, для противостояния ветровой нагрузке в горизонтальной проекции.
Выбор угла наклона
Одной из первых задач, которая встает при проектировании крыши, является выбор угла наклона. Этот ответственный этап, т. к. от него будет зависеть устойчивость всей конструкции. Угол может зависеть от широты конкретной территории, от количества осадков, а также от выбранного настила. В случае когда зимой выпадает небольшое количество осадков и территория хорошо продувается ветрами, тогда угол может быть в пределах от 8 до 20°. Даже если снег выпадет, то воздушные потоки быстро собьют большую его часть с кровли. Если рядом есть леса, а слой снега зимой может достигать метра, тогда угол лучше сделать больше 30°. В этом случае снежный покров сможет не задерживаться на кровле и не создавать дополнительного давления на стропильную систему и стены.
У кровельного материала, который будет выбран для настила на односкатную крышу, есть свои допустимые нормы по углу для укладки. Например, если вы решитесь применять профнастил, тогда он желательно должен быть больше 12°. Если это будет металлочерепица, тогда угол должен быть от 25°. При желании уложить шифер на односкатную крышу, необходимо будет выдержать угол от 30°. В последнее время особой популярностью пользуется мягкая черепица для банной крыши. Для нее необходимо будет соблюсти угол от 12°.
Конструктивные особенности односкатной крыши
Обычно, основой такой крыши служат противоположные стены разной высоты. По желанию можно сделать чердак или обойтись без него. В последнем случае понадобится утеплять кровлю и делать дополнительную гидроизоляцию. Сделав декоративную подшивку, получите потолок с уклоном. Если же оставить чердак, тогда придется уложить потолочные балки и сделать полноценное перекрытие. Но, тут уже не понадобится дополнительное утепление.
Высоту стен из бруса рассчитывают так, чтобы был небольшой уклон. Величина угла ската во многом зависит от применяемого кровельного материала и количества осадков зимой. Минимальная величина составляет 10°, но чаще всего его делают около 20—30 градусов. В таком случае снег частично будет скатываться с кровли, не появятся наметы и лужи.
Каркас крыши состоит из стропильных ног, уложенных на стены бани. В тех местах, где балки опираются на мауэрлат, вырубают пазы. Расстояние между стропилинами зависит от кровельного материала, размеров плит утеплителя и климатической зоны. Так, минимальное значение всего 60 см, а максимальное — 120 см. Поверх каркаса делается обрешетка, стелется гидроизоляция и монтируется кровельный материал.
Самая простая конструкция односкатной крыши на баню, делается со скатом до трех метров длиной. Если сделать его больше, понадобятся дополнительные опоры, усиление каркаса. Для этого необходимо уложить прочные балки перекрытия, что значительно увеличит расходы.
В роли кровельного покрытия для устройства односкатной крыши можно использовать следующие материалы:
- Рулонные: рубероид, мягкая кровля, стеклоизол;
- Металлические листы: профнастил или металлочерепица;
- Ондулин.
В роли утеплителя применяют волокнистые, жаропрочные материалы: минеральная или каменная вата, в форме плит или рулонов. Если проект не предусматривает чердак, тогда утепляется сама кровля, в противном случае материал укладывают на потолок.
Элементы конструкции и материалы
Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.
Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.
Для стропил. Для изготовления стропильных ног, на которых лежит вся тяжесть кровельного материала, используют ровные доски сечением 50х150 мм из твердой древесины. Такой размер пиломатериала гарантируют достаточный запас прочности и позволяет легко использовать утеплитель толщиной 150 мм, если это необходимо. Длина стропил должна учитывать запас на свесы, защищающие стены бани от влаги. На каждом конце стропильной ноги изготовляют выпилы под мауэрлат и закрепляют на него с помощью гвоздей или металлических накладок.
- Для обрешетки. Обрешетку приколачивают к стропильным ногам перпендикулярно им, она служит для распределения нагрузки кровли между опорами. Для некоторых видов кровельных материалов, которые подвержены деформации, необходимо обустройство сплошной обрешетки из влагостойкой фанеры, для остальных подойдет решетчатая конструкция из реек толщиной 25-30 мм.
- Для кровли. Для бани с односкатной крышей следует выбирать долговечные, прочный и в то же легкий кровельный материал с достаточно гладкой структурой поверхности. Оптимальный выбор – ондулин, мягкая черепица, металлочерепица или профнастил.
Варианты конструкций стропильной системы односкатной крыши
Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется. Учтите, что в любом случае для строительства потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов
Учтите, что в любом случае для строительства потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.
Конструкция односкатной кровли
Стоит отметить, что односкатные крыши для бани считаются самыми простыми по конструкции, которая опирается на основу бани, с углом ската, зависящего от перепада высоты стен. Односкатная крыша может быть как с чердачным помещением, так и без него. Если в планы чердак не входит, то кровельную поверхность и банный потолок можно соединить.
На данном фото показана конструкция односкатной кровли
Крыша банной постройки с чердаком отличается не только эстетичным внешним видом, но и отличными теплоизоляционными качествами, что особенно важно в зимнее время года. Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции. Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции
Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции.
Если вы решили покрыть баню по-старинке дёрном, который обладает достаточно хорошими теплоизоляционными качествами, то данная пошаговая инструкция вам в этом поможет :
- Изначально настелить на перекрытие гидроизоляционный слой в виде обыкновенной полиэтиленовой плёнки;
- Затем на слой гидроизоляции укладывают дёрн;
- Первый слой кладётся корнями вверх;
- Следующий кладётся корнями вниз, что придаёт крыше необычный эффект.
Совет! Чтобы сделать в бане такую крышу из дёрна уклон должен составлять 10-15 градусов.
Этапы строительства банной крыши
Односкатная конструкция – самая простая в монтаже.
Как известно, конструкция банной крыши состоит из несущей части и верхушки. При этом несущая составляющая крыши включает в себя стропила, перекрытия, прогоны, а кровля, представляет собой обрешетку, гидро-, тепло- и пароизоляционные слои и покрытие.
Обратите внимание! Стропильный каркас крыши бани можно сконструировать на земле
Подготовительные работы
Устройство стропильной системы требует проведения подготовительных работ:
- Концы стропильной ноги размером 2800х100х40 мм следует изначально обрезать под косым углом. Подготовить обрезные доски для основания размером 4400х100х50 мм.
- Также необходимо позаботиться о наличии ригельной доски, которая применяется в как ребро жесткости.
Совет! Ригель рекомендуется устанавливать на расстоянии 0,5 м от стыка стропильных ног.
Монтаж стропильной конструкции
После того как стропильная система была собрана на земле, её надо установить на перекрытие бани. Перед началом монтажа стропильной конструкции, необходимо соорудить обрешетку, которая будет поддерживать кровельный материал.
При использовании таких кровельных материалов как рубероид и ондулин обрешетка должна быть сплошной, выполненная досками толщиной более 20 мм. Прочность конструкции зависит от длины досок, но при их установке рекомендуется следить за стыками, они не должны совпадать, а варьировать, так каркас будет надёжней.
Укладка балок
Балки устанавливаются по периметру, а именно по верхней обвязке стен, при этом необходимо соблюдать уровень крепления опорных балок. Контроль опор производится при помощи строительного уровня. В случае, если балки выступают за пределы стен то надо установить дополнительно опорный столб.
Укладка стропильной конструкции на опоры
Стропильная конструкция устанавливается на опорные балки на расстоянии одного метра друг от друга. Закрепляем стропила металлическими скобами.
Стропильная система односкатной крыши для банного помещения
Обратите внимание! При использовании рулонного материала, настил покрытия укладывается внахлёст шириной 5-10 см
Настилка кровельного материала
Один из последних этапов установки односкатной крыши является настил кровельного материала. После сборки стропильной конструкции, установки каркаса на перекрытие и монтажа обрешетки приступаем к непосредственному настилу материала на кровлю. Специальными гвоздями со шляпкой крепим к обрешетке шифер либо черепицу.
Настил кровельного материала
Все деревянные элементы обрабатываются специальным средством от грибка, насекомых и огня. Между обшивкой и утеплителем в обязательном порядке устанавливается пароизоляционный слой, который защитит утеплитель от ненужной влаги, для этой цели отлично подойдёт специальная мембранная плёнка. (см. также статью Особенности утепления крыши бани)
