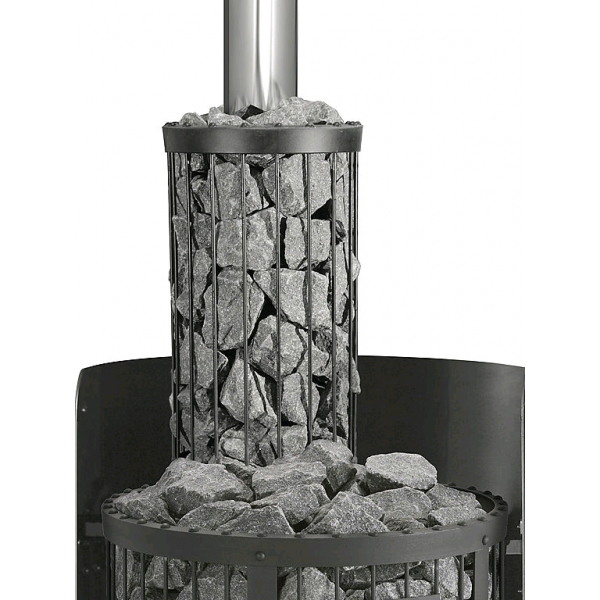

Сетка для камней на трубу в баню

Способ укладки камней

Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.

Пример укладки камней

Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

цилиндрическим;
горизонтальным;
фигурным;
прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Печь из кирпича с закрытым типом каменки, дополненная баком для горячей воды

Такая модель является оптимальным вариантом для большой частной бани. Она рассчитана на поочередное проведение банных процедур нескольких семей.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверца топки; 11 — дверца поддувала.

Количество необходимых камней для печи подсчитывается по следующей формуле: на 1 куб. м парной потребуется около 30 кг булыжников. Получается, для помещения объемом 10 куб. м понадобится не меньше 300 кг камней. Этот подсчет только для печи из кирпича с периодическим циклом работы. Если же принцип действия устройства основан на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного и теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса устройства берется кусок металлической трубы, полученный путем разрезания вдоль. Параметры изделия следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали толщиной не менее 5 мм навариваются на трубу. Они выполняют опорную функцию при закладывании куска округлого изделия внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. К месту примыкания дымохода к печному корпусу прикрепляется металлический экран. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар для горячей воды. Его параметры – 50х37х35 см, вместимость – 45 л. Для изготовления бака можно использовать сталь толщиной от 5 до 10 мм, при этом сторону, соприкасающуюся с топкой, необходимо выполнить из десятимиллиметрового стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируется труба для дымохода, снабженная круглой заслонкой. Одним концом изделие устанавливается на металлический бак, в кирпичной же кладке оно фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещаются камни весом до 200 кг. В верхней части устройства предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская влажный воздух. Сбоку печи делается проем 20х25 см, куда плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме как непрерывной топки, так и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

Сооружение сетки

Делать экономайзер для камней лучше собственными силами, так как аналогичное изделие, изготовленное в производственных условиях, стоит в несколько раз дороже по сравнению с ценой на трубу дымохода.

Чтобы самостоятельно изготовить сетку для камней на трубу в баню, нужно подготовить материалы, среди которых:

Лист нержавейки или его обрезки, оставшиеся после обустройства теплового экрана в помещении парной или укладки металла на место, находящееся на полу перед топкой печи.
Сетка, сделанная из нержавеющей проволоки с небольшими ячейками, которые смогут удерживать камни, расположенные внутри ее.
Полоски нержавейки. Благодаря их использованию конструкция приобретает более привлекательный вид и жесткость.
Затяжные заклепки из алюминия. С их помощью полоски стали крепят насквозь к экономайзеру.

Крепится корзина для камней на трубу при помощи специальных «ушек», которые помещают на дымоход и затем стягивают болтами. Надевают экономайзер после завершения установки печного агрегата. Чем большая часть дымохода будет прикрыта, тем лучше. Данное приспособление не дает стенкам дымоотводящего канала перегреваться, в результате чего увеличится продолжительность его эксплуатации.

Камни, которые помещают в сетку, выбирают из таких пород как, например, диабаз и талькохлорит, поскольку они долговечны и отличаются достойным внешним видом. Материал должен быть соответствующего размера, поскольку расстояние между этой конструкцией и трубой должно быть равно 3 сантиметрам.

Сегодня 22 декабря, День зимнее солнцестояния. Этот день я планирую провести в бане.

Специально к этому дню я изготовил сетку-каменку. Эта сетка вокруг печной трубы, куда засыпаются камни, которые нагреваются от раскаленной трубы. В живую такую сетку я никогда не видел, только картинки в интернете!

Можно ли получить хороший пар от сетки?

Отвечаем: можно.

Обратите внимание на конструкцию печей линейки «Домна-Сетка» нашего производства. С нее можно снять огромное количество пара

При проектировании мы ориентировались на эстетику природного камня, но не забыли о функциональности. В наших печах сеткой покрыты только боковые поверхности топки, которые излучают мягкое тепло. Передняя и задняя стенки представляют собой конвекционные кожухи. В этих печках мы сохранили закрытую каменку. Именно от них вы получите идеальный легкий пар.

Еще одно интересное решение представлено печами «Сибирский утес». Снимать пар можно, не дожидаясь полного прогрева каменки, а встроенный парообразователь позволяет легко добиться требуемой влажности.

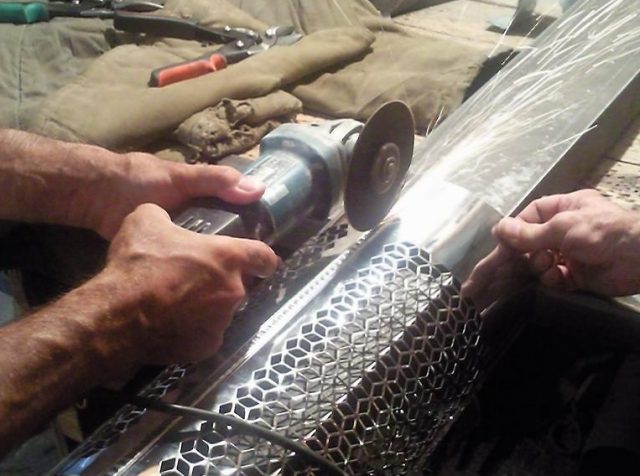

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа

Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна

Как выбрать сетку для камней на печь

Выбор конкретной модели сетки для камней в бане зависит от размеров трубы и парилки. Для небольшой бани при мощности печи 5-7 кВт можно использовать самые легкие самодельные сетки. Если для бани куплена полноценная металлическая печь в 12-15 кВт, то, возможно, более рациональным будет использовать не сетчатую, а решетчатую конструкцию.

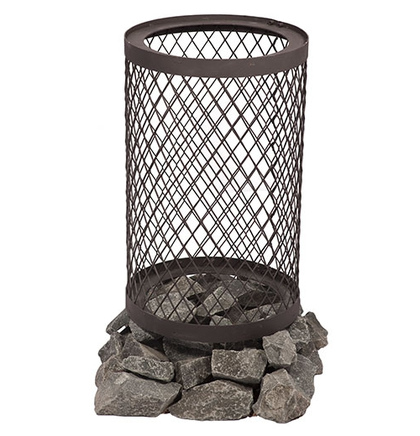

Эффективность сетчатых обечаек

Несомненным преимуществом сетки является ее малый вес и универсальность крепления. Большинство моделей сетки для камней на дымоход имеют хомутовое крепление, что позволяет устанавливать насадку на трубу диаметром от 100 до 150 мм.

Важно! Сетчатая обечайка получается достаточно мягкой и не создает дополнительных изгибающих напряжений, способных изогнуть трубу дымохода. У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки

Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки

Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой

Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой

У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой.

Сетка может быть до метра в высоту

Одна из наиболее популярных моделей сетки для печки в баню изготавливается из тонкой миллиметровой проволоки, в результате сама обечайка получается мягкой и эластичной, поэтому корпус приходится усиливать дополнительными кольцами. В нижней части устанавливается металлический конус. Это позволяет сделать сетку более жесткой, не дать камням выдавить стены, и одновременно защищает фланец печи от протекания не испарившегося кипятка.

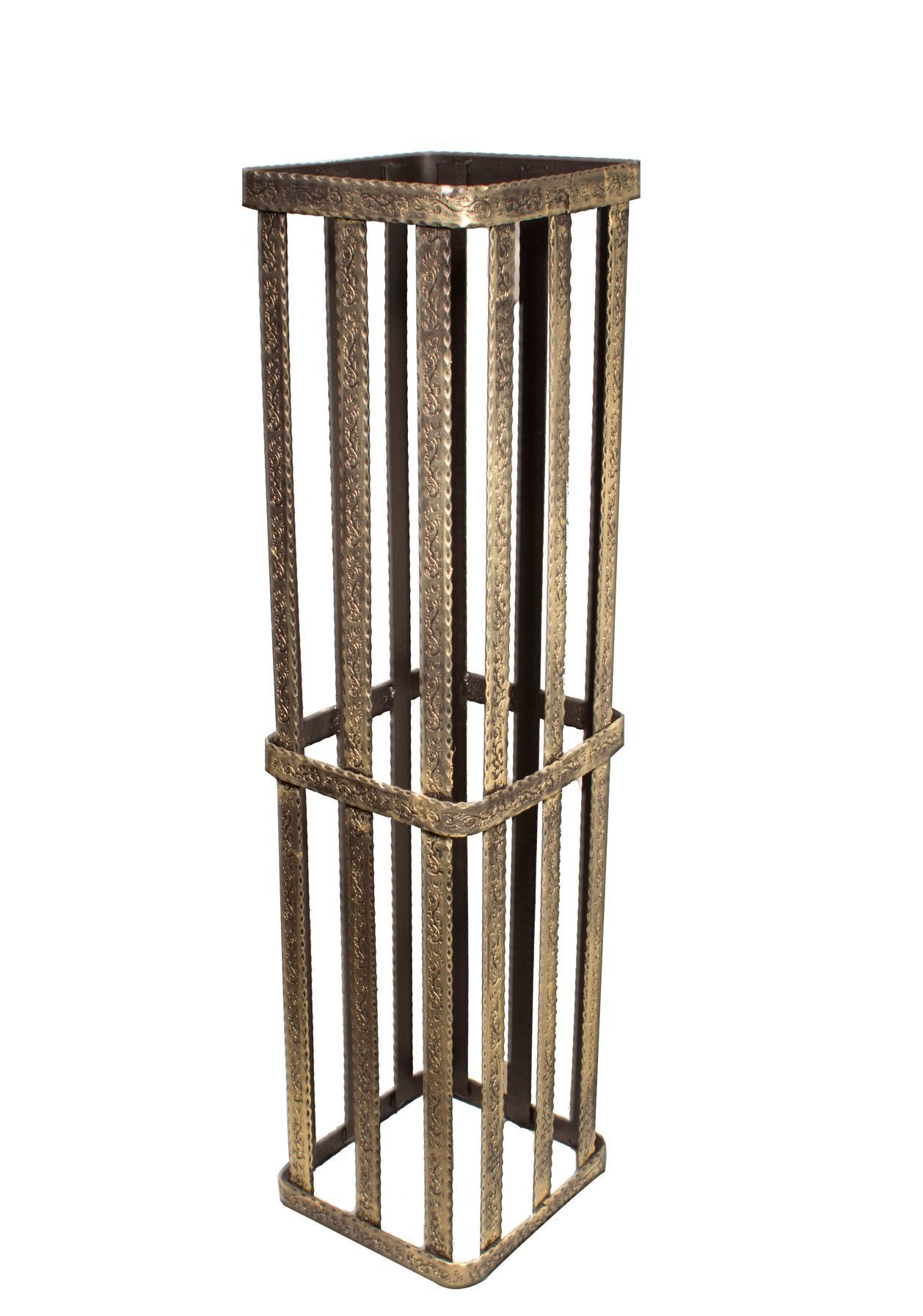

Решетчатые конструкции

Решетка для камней на трубу обладает значительно большей прочностью, поэтому высота конструкции может достигать метра и более. Такая корзина изготавливается в виде вертикальных арматурных стержней, необязательно даже из легированного или жаростойкого металла, обвязанных в нижней и верхней части решетки стальными кольцами.

Такая решетка потребует укрепить дымоход бани

Используется на самых мощных печах для больших помещений бани. В эффективности теплоотдачи они практически не уступают сетчатой схеме, но при этом требуют особого внимания при установке на трубу. Так как при нагреве возникают значительные тепловые деформации, в результате труба дымохода может быть продавлена каменистой засыпкой.

Корзины на трубу из листового материала

Наиболее симпатичный и простой в изготовлении вариант решетки на трубу. Получается достаточно прочная и надежная решетка. К положительным качествам можно отнести изящный декоративный вид из хромированного металла.

К недостаткам обычно относят высокий коэффициент экранирования поверхности

Это значит, что вылитый сверху на камни ковш кипятка может привести к появлению очень мощной струи пара в самом неожиданном месте. Горячий пар, бьющий через отверстие в непредсказуемом направлении, может стать причиной получения ожогов.

Изготовление своими руками

Для того, сделать сетку для банной печи самостоятельно, необходимо владеть навыками сварных и слесарных работ на начальном уровне. Расстраиваемая конструкция предназначена для крепления на дымоходной трубе печки. Высота изделия- 80 см, сторона квадрата основания- 30 см. Объем камней в такой сетке недостаточен для полноценного обеспечения парилки теплом и паром, она используется как дополнительное место для камней.

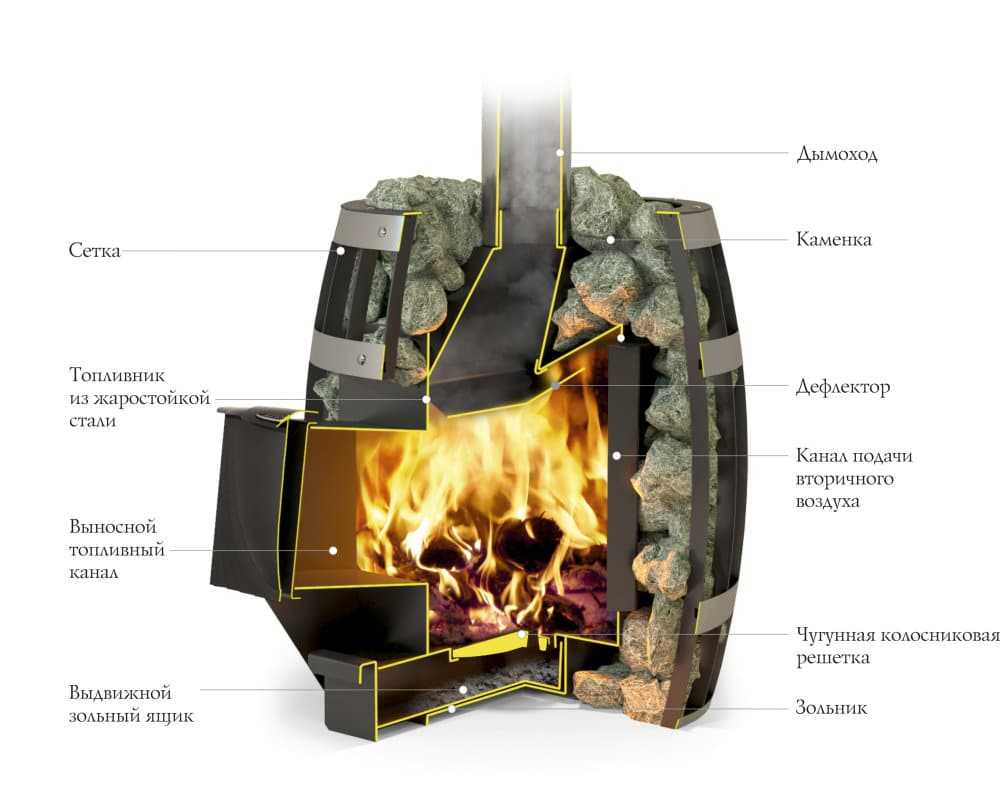

Конструкция печи в разрезе

Инструменты и материалы

В ходе изготовления понадобятся инструменты и оборудование:

сварочный инвертор,
угловая шлифмашина с диском для зачистки и для отрезания металла,
наждачная бумага,
электроды,
ручной слесарный инструмент.

Из материалов понадобится:

Уголок 40*40 длиной 80 см- 4 шт., длиной 28 см- 8 шт.,
Пруток или арматура 12-14 мм длиной 79см- 12 шт., длиной 28 см- 4 шт.,
Жаростойкая эмаль, растворитель, кисть, ветошь.

Для сварки потребуется негорючая одежда, маска сварщика, прочная обувь и спилковые краги. Для зачистки и покраски- респиратор и защитные перчатки.

Расчеты

Большая горка камней, лежащая в каменке- вовсе не лучший вариант для прогрева и создания хорошего пара. Чем дальше расположен камень от стенки топки или дымохода, тем меньше он прогревается. Пар от него получится холодный, слишком сырой и тяжелый. После одной- двух поддач камень верхнего слоя остывает и вместо пара создает лишь сырость. Для того, чтобы как следует прогреть такую каменку, придется долго топить печь, при этом повышается и время ожидания пара, и расход дров.

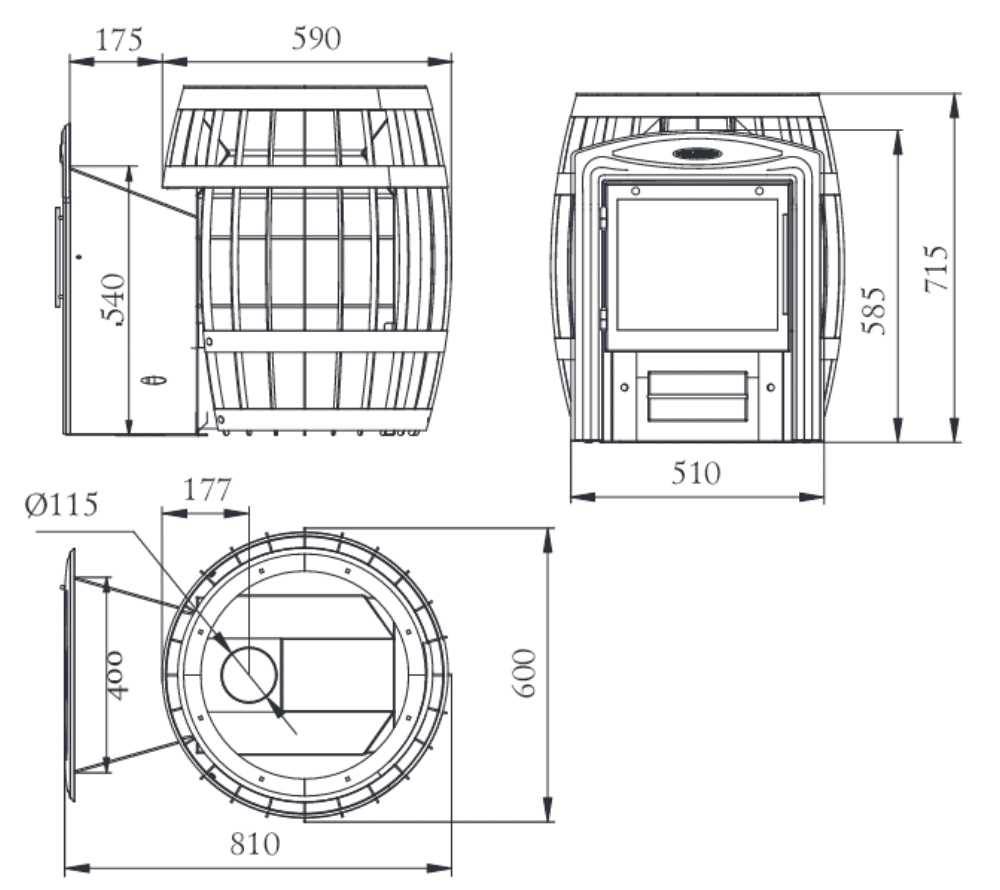

Примерные размеры печи

Наилучшая теплопередача осуществляется в слое 10-15 см от источника нагрева. Такие камни хорошо прогреваются и запасают большое количество тепла. Они способны отдавать его несколько раз- т.е. можно поддавать столько, сколько хочется. Точный термодинамический расчет весьма сложен и требует инженерных знаний и навыков. Специалисты обычно применяют эмпирическое правило приблизительной оценки: на каждый квадратный метр площади парной потребуется объем сетки в 0,1 м3.

Инструкция по изготовлению

Качество конечного изделия будет напрямую зависеть от того, насколько тщательно будут проведены подготовительные работы. К ним относятся следующие операции:

Раскрой заготовок. Из прутка и уголка нарезать заготовки в соответствии с заданными размерами.
Зачистка от ржавчины и механических загрязнений зоны сварки.
Обезжиривание зоны сварки.

Лучше будет зачистить все заготовки на подготовительном этапе — это позволит сэкономить время при подготовке к покраске.

Далее начинается сборка сетки:

сварить короткие уголки в два квадрата, верхний собирается полками внутрь, а нижний — наружу,
к углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо ориентировать строго вертикально, проверяя по угольнику, к верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат,
разметить места крепления прутков по 4 с каждой стороны квадрата, прихватить прутки с внутренней стороны уголков,
на половине высоты связать вертикальные стойки и прутки короткими заготовками, они будут играть роль ребер жесткости,
убедиться в соответствии всех размеров и углов конструкции проектным значениям, проварить полностью все швы,
зачистить шлак и окалину.

Для мест, к которым трудно подобраться угловой шлифмашиной, следует использовать напильники и наждачную бумагу.

После полной зачистки поверхностей изделия его необходимо обезжирить. Для этого подойдет уайт-спирит, бензин или другой органический растворитель. Теперь можно нанести слой жаростойкого грунта, а после его высыхания- слой ил два жаростойкой эмали.

Важно: Если дымоход уже установлен на печь и нет возможности его разобрать, сборку придется проводить прямо вокруг трубы дымохода. Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться

Трубу на время работы нужно защитить от брызг расплавленного металла

Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла.

Виды

Они подразделяются по нескольким характеристикам:

По конфигурации самих конструкций, они могут быть круглыми для установки на трубу дымохода. Прямоугольными или овальными, повторяющими конфигурацию самой печки, при установке сетки сверху или закрывая полностью всю поверхность камнями;
По материалам исполнения. Вам может понравиться сетка, изготовленная из витых прутков, всевозможных фигур сделанных кузнецом из которых собрана красивая емкость для камня. Простую сетку можно изготовить из стальных прутков и полос листового металла, или из трубы большого сечения с вырезанными в ней полостями для красоты и выхода пара;
Каменки можно сделать закрытого типа. В таких устройствах камень укладывается в закрытую емкость, в которой сделана дверка для укладки и обслуживание камней. Такая сетка позволяет дольше сохранять в парной прогретый влажный воздух, но температуру не получится поднять свыше 1000. Расход дров для такой конструкции больше чем у конкурентов;
Сетки открытого вида меньше аккумулируют тепло, но легко могут нагреть атмосферу парной свыше 1000 и расход дров у таких печей меньше. Такая конструкция выполняется с наружной укладкой камня снаружи в определенной последовательности, с ее помощью можно устанавливать сетку, как на трубу дымохода, так и на корпус печи.

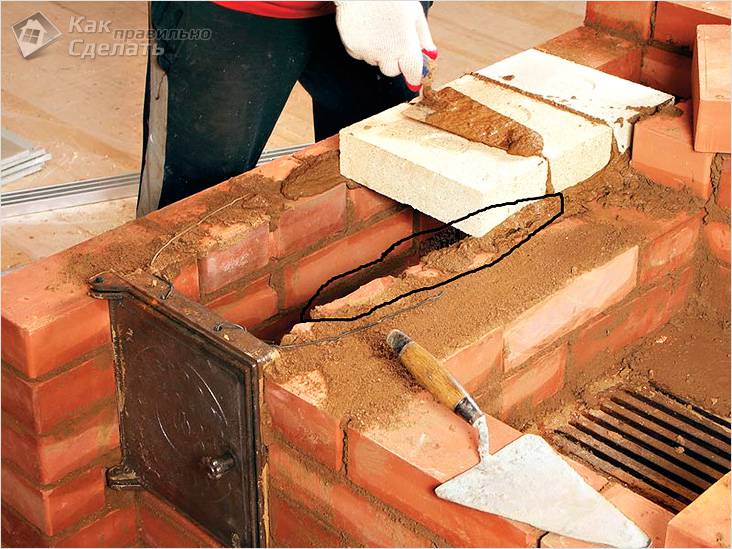

Кладка

Процесс кладки очень кропотливый и сложный. Здесь существует большое количество тонкостей и нюансов, понимание некоторых приходит только с опытом. Поэтому чтобы облегчить вам выполнение этой работы, в этом разделе размещены несколько видеоматериалов, в которых пошагово рассказывается и показывается как осуществить кладку ряд за рядом.

Для примера рассмотрим изготовление открытой небольшой печи-каменки. Размер такой печи составляет 102×62 см. Она способна обогреть парилку с баком, при этом сам бак располагаете отдельно. В нем используется интересная система подогрева воды – открытый сифон. Так, под небольшим углом в бак вваривается труба, которая на конце запаяна. Она должна находиться под открытым огнем в топке. Как только вода в трубе закипает она поднимается в бак, а на ее место поступает холодная.

Ниже на схеме приведен пример печи с открытой каменкой:

Схема открытой каменки А также схема порядовки топки открытой каменки:

Порядовка топки

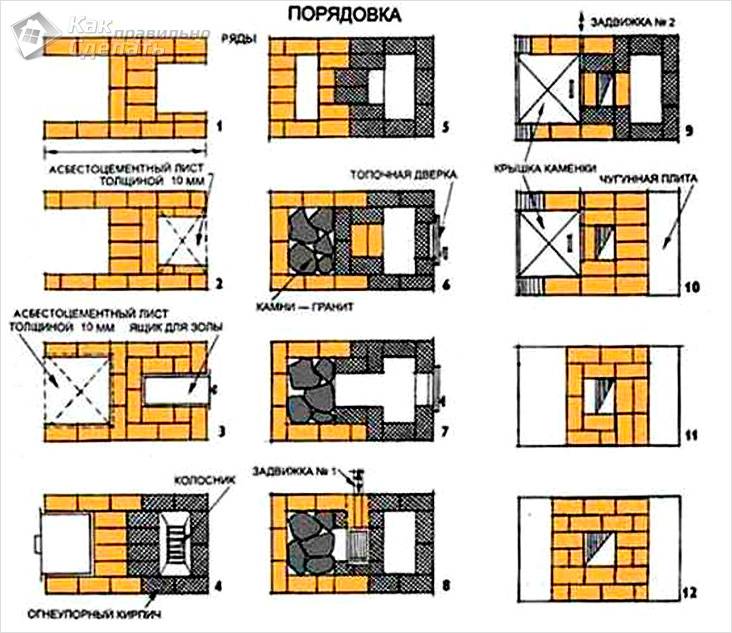

Ниже на схеме порядовка кладки кирпича печки:

Порядовка кладки кирпича

Если вы хотите сделать закрытую печь-каменку, то учтите, что это гораздо сложнее реализовать. Имеется множество нюансов, которые необходимо учитывать при ее кладке. Описать весь технологический процесс довольно-таки сложно, поэтому предлагаем вам просмотреть ознакомительное видео. Особенность такой печи в том, что резервуар для камней выкладывается из шамотного кирпича:

Видео об изготовлении закрытой печи-каменки:

Стоит заметить, что по окончании кладки просушка должна составлять 10 дней. При этом недопустимы сквозняки. Только спустя это время можно произвести первую топку.

Решетка с заглушкой для бани

Вы можете купить производственную вентиляционную решетку для бани. Лучшими считаются изделия финского производителя Harvia. Но при желании решетку можно сделать своими руками.

Изготовление решетки с задвижкой для бани

Вентиляционные решетки для бани с задвижкой традиционно изготавливаются из дерева. Заглушки с металлическими ручками категорически запрещено использовать в парилке. В таком случае можно получить ожог, регулируя приток воздуха в нагретом помещении. Оптимальный материал — ольха или липа. Они лучше всего переносят перепад температуры и влажности. Хвойные породы также нежелательно использовать. При нагревании они выделяют смолы, о которые тоже можно обжечься.

При изготовлении решетки придерживаемся такого алгоритма действий:

Делаем замеры вентиляционного отверстия и нарезаем четыре рейки для сборки рамы. Рассчитывайте размеры так, чтобы рама с каждой стороны отверстия выступала на несколько сантиметров. Оптимальная толщина реек — 2-3 см.
Фрезеруем вдоль рейки по одной стороне углубление в 0,8 см. Шлифуем все детали рамы мелкозернистой бумагой.
Одну рейку по высоте полностью срезаем на 0,8 см. Это нужно для свободного движения заглушки.
Собираем каркас. В качестве крепежей используем деревянные нагели или оцинкованные гвозди. Выфрезерованные отверстия должны находиться с одной стороны.
По высоте рамы вырезаем отдельные элементы решетки, сечением 1*0,5 см или 0,5*0,5 см. Отшлифовываем их.
Закрепляем элементы на каркасе с шагом 0,3 см. В качестве крепежей лучше всего использовать оцинкованные саморезы.
Из прочного деревянного полотна вырезаем задвижку толщиной 0,5 см по периметру рамы с учетом выфрезерованного участка. Шлифуем поверхность и приделываем деревянную ручку.
Между верхней и нижней рейками, в стороне, противоположной от ручки заглушки, прибиваем еще одну рейку толще рамы. Она будет держать задвижку.
В отверстие между каркасом и прибитой рейкой вставляем заглушку. Она должна поместиться в выфрезерованные для нее пазы и легко двигаться по ним.
По аналогии изготовьте вторую решетку, так как для оборудования вентиляционной системы нам понадобится два таких изделия. Их устанавливают на приточном и выходном отверстии.

Обратите внимание, что всю древесину после шлифовки необходимо пропитать антисептическим составом и антипиреном

Монтаж решетки с заглушкой в бане

Перед монтажом необходимо зафиксировать гофрированную трубу в вытяжном канале, которую обычно продлевают на уровень выше крыши для увеличения тяги. Помните, что воздуховод желательно делать как можно более коротким и прямым. В таком случае эффективность вентиляционной системы будет максимальной. Саму решетку фиксируем в таком порядке:

Устанавливаем в отверстие конструкцию так, чтобы задвижка беспрепятственно могла ходить по пазу.
С помощью гидроуровня проверяем ровность положения.
Фиксируем прочно к стене с помощью оцинкованных саморезов. Шляпки металлических крепежей заглубляем в древесину.

Этим способом устанавливается вентиляционная задвижка как на приточном, так и на выходном отверстии.

Сетка для камней съёмная

Устанавливается на первую одноконтурную трубу дымохода. В пространство между сеткой и трубу закладываются камни. Камни аккумулируют тепло и защищают от жесткого инфракрасного излучения от раскаленной первой трубы. Сетка разборная, позволяет установить её как на дымоход во время сборки так и на уже установленный дымоход.

Сетка для камней устанавливается у основания дымохода, пространство между сеткой и трубой заполняется камнями.Длина 580 мм, диаметр дымохода 115 мм, толщина нержавеющей стали 0,8 мм.	Сетка для камней устанавливается у основания дымохода, пространство между сеткой и трубой заполняется камнями.Длина 1000 мм, диаметр дымохода 115 мм, толщина нержавеющей стали 0,8 мм.
Сетка для камней устанавливается у основания дымохода, пространство между сеткой и трубой заполняется камнями.Длина 500 мм, диаметр дымохода 115 мм, толщина нержавеющей стали 1,0 мм – труба, 0,5 мм сетка.	Сетка для камней устанавливается у основания дымохода, пространство между сеткой и трубой заполняется камнями.Длина 1000 мм, диаметр дымохода 115 мм, толщина нержавеющей стали 1,0 мм – труба, 0,5 мм сетка.
Съемная сетка для камней, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 300, 400, 500, 600 мм, диаметр – 300 мм, материал – конструкционная сталь.	Съемная сетка для камней, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 700 или 800 мм, диаметр – 300 мм, материал – конструкционная сталь.
Съемная сетка для камней, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 1000 мм, диаметр – 300 мм, материал – конструкционная сталь.	Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 780 мм, диаметр – 300 мм, материал – конструкционная сталь.
Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 725 мм, диаметр – 320 мм, материал – конструкционная сталь.	Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 500 мм, диаметр – 300 мм, материал – нержавеющая сталь.
Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 700 мм, диаметр – 300 мм, материал – нержавеющая сталь.	Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.Высота 1000 мм, диаметр – 300 мм, материал – нержавеющая сталь.
Сетка для камней из съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.ШхДхВ – 250х250х460 мм, материал – нержавеющая сталь.	Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.ШхДхВ – 250х250х600 мм, материал – нержавеющая сталь.
Сетка для камней съемная, устанавливается у основания дымохода на существующий дымоход, пространство между сеткой и трубой заполняется камнями.ШхДхВ – 250х250х450 мм, материал – нержавеющая сталь.

Выбор сетки для бани

При выборе сетки для камней в баню учитывайте высоту трубы, на которую устанавливаете сетку и наружные размеры сетки, чтобы она не выходила за размеры печи. Расстояние между сеткой и потолком должно быть не менее 300 мм, причем экран на потолке из нержавейки, фиброцементной плиты или плиты фаспан обязателен, если расстояние менее 600 мм. Сетка для камней может быть уже с трубой (сэндвич-сетка) или без трубы. Во втором случае она обычно разборная и может быть установлена уже на существующий дымоход, без необходимости разборки дымохода

Также обратите внимание на материал из которого изготовлена сетка для камней – это может быть крашеная конструкционная сталь или нержавеющая сталь. Материал стали обычно подбирают по желанию в сочетании с внешним видом банной печи.

Назначение защитной конструкции

У сетки каменки на трубу имеется иное название – экономайзер.

Потребность в использовании такой конструкции возникает по ряду причин:

в процессе передвижения дыма по дымоотводу идущее от него тепло отдается трубе, в результате чего она начинает раскаляться, и воздух в помещении парилки пересушивается;
тепловое излучение может нанести вред коже посетителя бани, а поэтому его желательно уменьшить.

Чтобы обеспечить защиту от неблагоприятных факторов, нужно печной канал накрыть тонким слоем камней. В итоге перегрев трубы существенно уменьшится, тепловое излучение смягчится, а аккумуляция тепла повысится.

Именно сетка для трубы в баню будет тем приспособлением, куда следует складывать камни. В процессе принятия процедур на них подливают воду и тем самым получают добавочное количество пара. Горячие камни, расположенные вокруг дымохода, остывают медленно и в результате помогают помещению парилки хорошенько просохнуть.

Это интересно: Ремонт бани своими руками — разъясняем суть

Они подразделяются по нескольким характеристикам:

По конфигурации самих конструкций, они могут быть круглыми для установки на трубу дымохода. Прямоугольными или овальными, повторяющими конфигурацию самой печки, при установке сетки сверху или закрывая полностью всю поверхность камнями;
По материалам исполнения. Вам может понравиться сетка, изготовленная из витых прутков, всевозможных фигур сделанных кузнецом из которых собрана красивая емкость для камня. Простую сетку можно изготовить из стальных прутков и полос листового металла, или из трубы большого сечения с вырезанными в ней полостями для красоты и выхода пара;
Каменки можно сделать закрытого типа. В таких устройствах камень укладывается в закрытую емкость, в которой сделана дверка для укладки и обслуживание камней. Такая сетка позволяет дольше сохранять в парной прогретый влажный воздух, но температуру не получится поднять свыше 1000. Расход дров для такой конструкции больше чем у конкурентов;
Сетки открытого вида меньше аккумулируют тепло, но легко могут нагреть атмосферу парной свыше 1000 и расход дров у таких печей меньше. Такая конструкция выполняется с наружной укладкой камня снаружи в определенной последовательности, с ее помощью можно устанавливать сетку, как на трубу дымохода, так и на корпус печи.

Где взять

Речные камни для парной

Об этом мы уже говорили в статье о том, как выбирать банные камни. Тем не менее, можем повториться. Есть два основных источника: природа и магазин. Те, кто обладает некоторым опытом отличения непригодных осадочных горных пород, могут собрать «урожай» в поле, лесу или на берегу горной реки. Местные жители могут подсказать, где найти подходящие камни в печку для бани, заодно покажут, как они выглядят.

Если же вы не располагаете подобным опытом, а местные сами покупают в магазине, то остается только последовать их примеру. Для того же, чтобы нечестные продавцы не смогли вас обмануть, читайте уже упомянутую нами статью или же (если уже придумали, на чем остановить выбор) статью про конкретную породу- обычно мы даем информацию о способах проверки качества и подлинности. Вот о каких горных породах можно почитать у нас:

Кварц и малиновый кварцит
Жадеит
Порфирит
Талькохлорит
Дунит
Габбро-диабаз
Нефрит

Помимо этого есть статья о том, какие камни для бани, сауны лучше.

Заводская или самодельная?

Каждый сам решает для себя, какую сетку лучше приобрести. Стоит подробнее рассмотреть преимущества и заводского, и самодельного изделия.

Преимущества заводской сетки заключаются в том, что:

каркас имеет правильную форму;
имеет эргономичный вид;
практически не подвергается деформации;
существуют разнообразные формы и виды.

Собственноручно изготовленное изделие отличается:

ценой – покупка материалов и установка будут дешевле;
необходимым размером экономайзера;
идентичными характеристиками, что и у заводских моделей.

Правильно подобранная сетка не только продлит срок эксплуатации печи, но и сделает ваш отдых в бане более комфортным.

О том, как сделать решетку из нержавейки, смотрите ниже.

Самодельные котлы в баню: используемые материалы, основные принципы сооружения и монтажа

Материалы

Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

сварочного аппарата;
болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
труба диаметром минимум 10 сантиметров;
навесы для дверей топки и поддувала;
краник для бака.
