Дымоход для бани из сэндвич-трубы

Типы проходных узлов через потолок

Дымоход через потолок и крышу бани проходит через защищенные отверстия. Одно из главных условий безопасности людей в отапливаемом здании – нагрев конструкций крыши, потолка и стен вблизи трубы до температуры не выше 50 °C. Требования пожарной безопасности к установке дымоходов изложены в СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.

Чтобы провести трубу из бани через конструкции потолка или крыши, монтируют проходной потолочный узел – сборный короб с фланцами. Между фланцами укладывается утеплитель. Короб изолирует окружающие конструкции от нагретой поверхности трубы. Его можно изготовить своими руками, это не очень сложно.

Для быстроты и удобства прохождения труб через кровлю и потолок промышленность выпускает готовые проходные узлы. Они бывают круглыми, квадратными. Как правило, эти узлы изготавливаются из нержавеющей стали с теплоизолятором, иногда минерита – цементных плит с фиброволокном (минеральным, целлюлозным). Раньше применяли асбоцементные плиты (плоский шифер), но асбест канцерогенен, и их применение в помещении запрещено санитарными нормами. Это все-таки не крыша и не забор, асбестовую пыль с которых смывают дожди, уносит ветер. Иногда встречаются проходные узлы из оцинкованной стали, но во влажном банном воздухе они быстро поржавеют, поэтому их используют только в крайнем случае.

В качестве утеплителя (теплоизолятора) используют в основном минеральную вату, но допускается керамзит, глину, смесь глины с керамзитом. Минвата имеет очень существенный недостаток – при намокании она становится теплопроводной (за счет воды), а после высыхания не полностью восстанавливает теплоизоляционные свойства.

Если фланец, корпус проходного узла изготовлен из стали, а конструкции потолка включают горючие элементы (древесину, пенопласт), то между конструкциями и стальными элементами должен быть проложен слой минваты. В противном случае конструкции могут обугливаться или даже гореть.

Требования, предъявляемые к банному дымоходу

Важно, чтобы длина трубы от грибка крыши до печки не превышала 5 м.
Цилиндрическое изделие должно размещаться вертикально с допустимым отклонением в 30 градусов, при этом никаких уступов не допускается.
Когда расстояние от начала сэндвич-трубы в бане до кровли превышает 1,5 м, требуется установить специальную растяжку, которая будет служить в качестве фиксатора.
Если верхняя часть строения выполнена из легковоспламеняющихся материалов, конец трубы необходимо закрыть специальной сеткой – искрогасителем, величина ячеек которого должна находиться в пределах 5×5 мм.
Требуется, чтобы все стыки деталей трубы были на виду. Запрещается их установка внутри перекрытий верхней конструкции здания.
Важно, чтобы дымоотводящий тракт имел горизонтальную часть, не превышающую 1 м.
Сэндвич-труба, установленная на скатной крыше, делается с выступом в 50 см над коньком

Если верхняя конструкция плоская, то цилиндрическая труба должна быть расположена выше на 1 м.
Категорически запрещено устанавливать в чердачном помещении прочистки, монтировать горизонтальные отводы. Конструкция, проходящая через эту комнату, должна быть всегда направлена вверх.

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300оС, а при горении температура в топке может достигать 800-1000оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000оС.

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

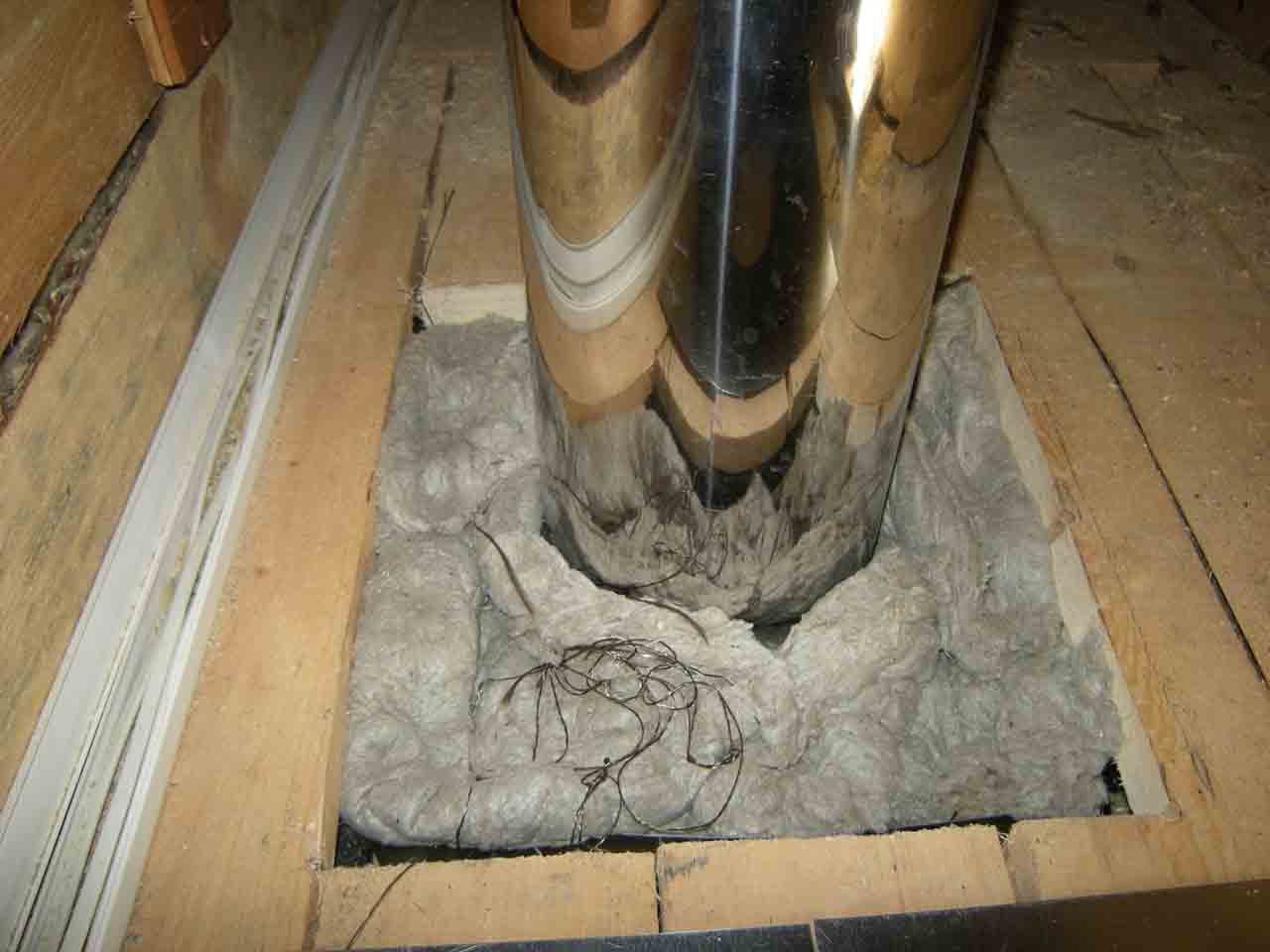

Проходное устройство через потолок — вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.

Сэндвич труба – наилучшее решение

Если необходимо собрать дымоход своими руками, который проходит сквозь кровлю и перекрытия, без посторонней помощи и со сравнительно небольшим бюджетом, то в таком случае оптимальный вариант – дымоход из сэндвич труб.

Почему именно сэндвич трубы для дымохода? Дымовые трубы сэндвич – дешевый и легко монтируемый материал, который имеет превосходные характеристики, например, хорошую теплоизоляцию, что, соответственно, предотвращает разрушение и преждевременное старение деревянных перекрытий и прочих нетермостойких материалов при их постоянном контакте с трубой. Трубы для дымохода сэндвич очень просты в использовании, не требуют особых навыков для монтажа, вся установка конструкции не займет более одного дня. Любой человек, умеющий пользоваться отверткой и гаечными ключами, может смонтировать такой дымоход своими руками, что значительно упрощает задачу и удешевляет весь процесс оборудования дымохода. Производство сэндвич трубы для дымохода – процесс относительно дешевый, а это значит, что и итоговая цена изделия будет небольшой.

Дымовые сэндвич трубы имеют следующую конструкцию:

• внутренняя труба всегда выполняется из нержавеющей стали, так как этот материал устойчив к коррозии и воздействию высоких температур;
• наружная труба выполняется также из «нержавейки», либо из более дешевого варианта – из оцинкованной стали;
• между наружной и внутренней трубой уложена прослойка из термопоглощающего материала – базальной ваты или ее аналога.

Такой изолятор выдерживает температуру до 700 градусов, что надежно защищает внешнюю трубу от нагрева, благодаря чему она может соприкасаться с любыми материалами без риска их деформации от высокой температуры. Оцинкованная сталь не так надежна, как нержавеющая – стоит повредить цинковое покрытие, как в этом месте сразу же начнется процесс коррозии, но она дешевле, что снижает итоговую стоимость сэндвич трубы.

Общие сведения о банной печи

Помещение бани или сауны должно протапливаться на непродолжительное время. Печь приобретается компактная, а ее основная функция — разогреть за короткое время лежащие на ней камни. Они и будут служить своеобразными аккумуляторами тепла.

Дымовые газы имеют очень большую температуру, примерно 800˚С

Кроме того, в сауне и бане особенно важно, чтобы была хорошая тяга. В противном случае, небольшое количество угарного газа в маленьком помещении может стать роковым

Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке.

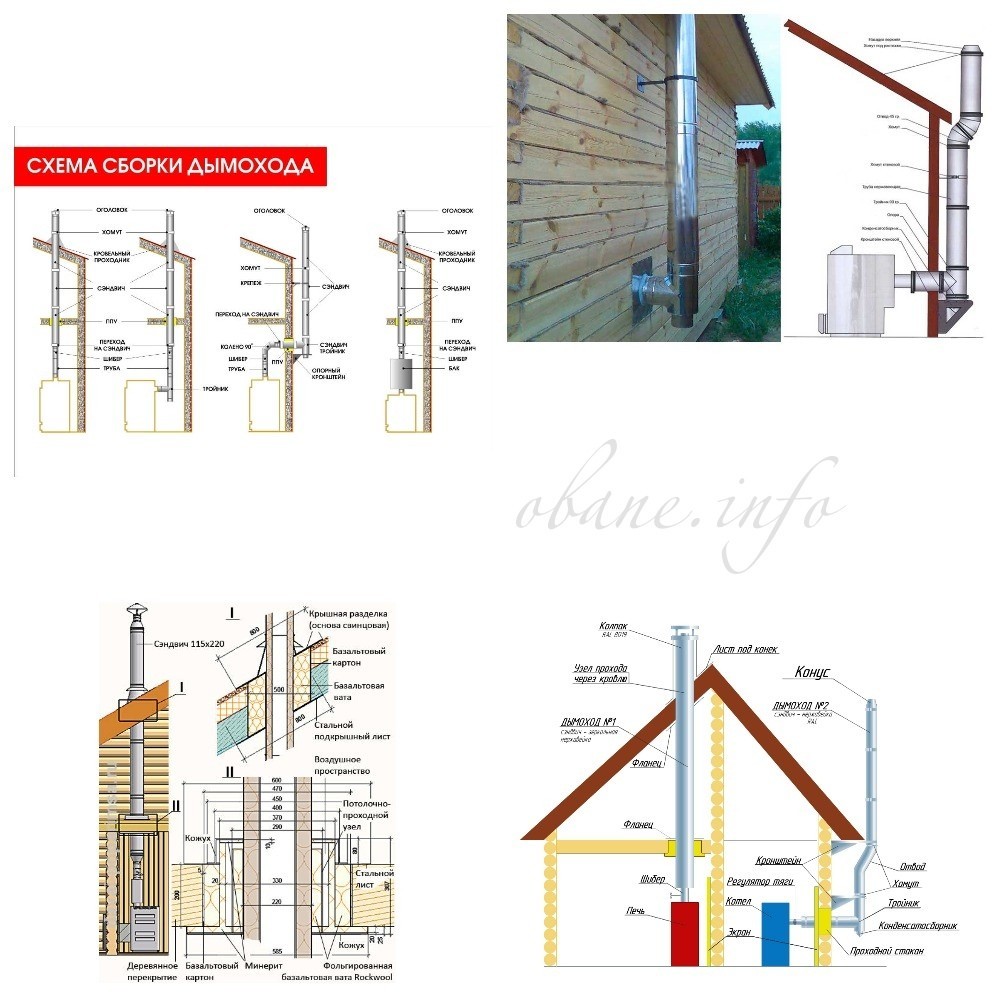

Схема установки банного дымохода

Советы по строительству

1. Труба для печки в баню и сама печь не нуждаются в массивном фундаменте. Лучше хорошо изолируйте его от деревянных конструкций.
2. Изготавливайте первый от печи бани элемент дымовой трубы из толстого металла, не применяя дополнительную теплоизоляцию к нему. После него возможна установка сэндвич-дымохода.
3. Запомните – расстояние между трубой и незащищенными от возгорания элементов конструкции бани должно быть не менее 350 мм.
4. Закрывайте своими руками все просветы в стене, перекрытии или кровле оцинкованным листовым железом, имеющим асбестовую подложку.
5. Обязательно установите асбестовый лист в месте, где труба для печи в баню с раскаленными газами может контактировать со стеной и потолком.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Установка и монтаж

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Пожарная безопасность

Сэндвич-трубы обладают прекрасными теплоизоляционными свойствами. Однако в местах прохождения дымохода все-таки присутствует некоторый риск чрезмерного нагревания. Это может спровоцировать возгорание прилегающих к трубе материалов.

Чтобы добиться требуемого уровня пожарной безопасности, стоит уложить в таких зонах дополнительный теплоизолирующий слой.

Еще одним ключевым требованием СНиП из этой сферы считается соблюдение расстояния от дымоходной трубы до стены. Оно должно составлять минимум 25 см.

Сооружение дымохода из сэндвич-трубы для бани имеет много преимуществ. Такая конструкция получается легкой и безопасной. Еще одним плюсом считается простота монтажа. Установить конструкцию вполне можно своими руками.

Особенности монтажа дымохода из сэндвич-трубы для банной печи своими руками

Как же правильно собрать трубу дымохода из нержавейки в бане? Пошаговый процесс выглядит так:

В потолке и крыше сделать отверстия размером 45×45 см.
В первой металлической заготовке прорезать отверстие в виде круга. Его диаметр должен совпадать с размером наружной трубы.
Во второй заготовке вырезать овальный проем. Ее требуется прикрепить к крыше.
Поверх утепляющего слоя надеть на трубы кожух из оцинковки.
Крайние фрагменты утеплителя спрятать в кожух и закрыть алюминиевыми кольцами.
Неутепленную часть нижней трубы установить на печной патрубок и просунуть дымоход через отверстие в потолке.
Оценить размеры зазора, который получился между трубой и отверстием в потолке

Важно, чтобы по всей окружности расстояние было одинаковым. Это значит, что дымоход установлен строго вертикально, а не под уклоном.
Прикрепить к балкам перекрытия металлический лист.
Установить верхнюю часть конструкции на нижнюю

Снизу ее нужно закрепить хомутом, а сверху — листом металла.
Заделать щели между трубой и потолком глиной или керамзитом. На крыше для этой цели стоит применять особый утеплитель или гидроизоляцию.
В конце установить колпак, который защищает от осадков.

Перед применением баню нужно хорошо прогреть осиновыми дровами. Они обеспечивают температуру, которая повышает тягу.

Монтаж конструкции можно осуществить своими руками.

Чтобы смонтировать качественное сооружение, следует придерживаться ряда рекомендаций:

В зоне пересечения печи и дымохода лучше воспользоваться классической монотрубой. Ближе к потолку она должна переходить в сэндвич-конструкцию. В таком случае голая труба будет выполнять функции дополнительного отопительного устройства.
Дымоход не должен соприкасаться с какими-либо коммуникациями. Прежде всего это касается электрической или газовой проводки.
Максимальная длина горизонтального участка дымохода не может превышать 1 м.
Чтобы процесс очищения трубы от сажи был оптимизирован, стоит устанавливать люки еще на стадии монтажа дымохода.
Если баня имеет плоскую крышу, труба дымохода должна как минимум на 1 м над ней возвышаться

Если кровля является скатной, дымоход должен возвышаться не меньше, чем на 50 см.
Если материал кровли не защищен от возгорания, важно установить искрогаситель.

Обязательно нужно предусмотреть качественную теплоизоляцию.

Конструкция дымохода

По типу расположения конструкции можно выделить дымоход уличный (внешний) и внутренний. Канал уличного дымохода через стену выходит наружу. Его преимущества: простой монтаж и высокая степень пожаробезопасности. В то же время он расходует больше топлива и требует утепления.

Канал внутренней конструкции выходит наружу через кровлю и, как правило, имеет строго вертикальную конфигурацию без горизонтальных участков. У него хорошая тяга, он потребляет меньше топлива и быстрее нагревает парилку и баню в целом. Из недостатков отмечу более трудоемкий ремонт и монтаж, меньшая степень пожаробезопасности в отличие от внешнего канала.

Особенности дымохода «сэндвич»

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м3.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Кроме того, сэндвич-дымоходы имеют отличные технические характеристики:

• все элементы имеют круглое сечение, которое для дымоотводящего канала является идеальным. Если в углах прямоугольного профиля образуются вихри, препятствующие движению дыма, то в круглом подобные явления отсутствуют;
• стенки внутренней части являются очень гладкими, в силу чего они слабо зарастают сажей и не препятствуют стеканию конденсата;
• сталь не впитывает конденсат и, благодаря легирующим добавкам, проявляет стойкость к действию имеющихся в нём кислот;
• тонкая стальная труба быстро прогревается, что сводит объём образования конденсата в момент растопки к минимуму.

Теперь о недостатках. Потенциальному покупателю следует быть готовым к тому, что:

• сэндвич-дымоход стоит достаточно дорого;
• при этом ресурс у него совсем невпечатляющий: срок службы составляет всего 10–15 лет.

Достоинства и недостатки сэндвич дымоходов

Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:

• За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
• Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
• Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
• Возможность вывести дымоход через потолок или через стену
• За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
• Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
• Простая и лёгкая установка дымоходов
• Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.

Теперь о недостатках, которые всё-таки имеются:

• Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
• Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
• Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала

Основные принципы самостоятельной сборки

Этот раздел посвящен тому, как правильно собрать дымоход из сэндвич труб для бани. Кратко остановимся на основополагающих правилах, выполнение которых обязательно:

1. Основная сборка производится посредством прямых элементов установленной производителем длины.
2. Горизонтальные прогоны в обязательном порядке оснащаются ревизионными вставками, которые представляют собой сервисный тройник для удаления засорений.
3. На выходе трубы на наружную сторону бани оборудуется тройник, нижняя резьбовая часть оснащена заглушкой для удаления первичного конденсата и прочистки трубы в месте перехода дымовых газов изнутри — наружу.
4. Углы и повороты 45 и 90 градусов должны быть изготовлены из основного материала прямых ходов и должным образом теплоизолированы термостойким материалом с температурой стойкости в пределах 630 — 670 градусов Цельсия.
5. Сэндвич труба для бани своими руками устанавливаемая в бане, общая высота которой до конька составляет порядка 4000 — 4500 мм должна оснащаться компенсатором линейной деформации, устанавливаемым на уровне потолочного перекрытия сооружения.

О принципах оформления последней трети дымохода и выхода его на уровень кровли мы упоминали выше.

Пошаговая инструкция для самостоятельного монтажа

Итак, как установить дымоход в бане из сэндвич труб? Пойдем по основным операциям:

• Сборка горизонтального хода от выхода котла. Производится при помощи фланцевой пары, которая через термостойкую прокладку обжимается либо хомутами, либо болтовыми соединениями. Горизонтальный ход необходимо занизить относительно выходного патрубка печи примерно на 30 — 40 мм, для предотвращения попадания конденсата из дымохода в топочное пространство. В середине горизонтального хода или, как его называют на профессиональном сленге — лежака, монтируется ревизионная вставка для прочистки канала от сажевых отложений. Соединение осуществляется надеванием следующего сегмента на предыдущий, без изменения последовательности такого монтажа, для предотвращения подсоса дымовых газов в помещение;
• Обустройства выхода дымохода из помещения на улицу. Для прохода через стену необходимо использовать только целые элементы, если на месте проходки образуется стык, то перед стеной делается подрезка на необходимую длину и далее проходка добирается целым полноценным сегментом. Через деревянную стену, например в бане из бруса труба проходит в термоизолированной гильзе из жароустойчивого материала, в стенах из стройматериала минерального происхождения, например, в бане из блоков, можно ограничиться герметизацией проходки качественной монтажной пеной;
• Обустройство вертикального хода. Как мы уже упоминали выше, в месте выхода трубы улицу, в нижней точке монтируется тройник для сбора и удаления конденсата. Труба крепится к стене с помощью анкеров или дюбелей. Частота узлов крепления должна быть кратна количеству прямых элементов;
• Надкровельная часть дымохода. Должна возвышаться над коньком не менее чем на 500 мм. Если по каким либо причинам высота сборки дымохода превышает 1500 мм над уровнем крыши, то такую конструкцию необходимо дополнительно закрепить с помощью тросовых растяжек с винтовыми вставками, для компенсации провисания и и регулирования натяжения.

Завершение монтажных работ

По завершению монтажа необходимо освободить трубы от защитной пленки. В итоге должен получиться герметичный дымоход (все швы должны быть заделаны) с общей длиной в 5-6 метров. Использовать в качестве герметика необходимо жароустойчивые составы, способные выдержать до 1000 градусов по Цельсию.

Нанесение производится следующим образом:

• на внутренние трубы – с наружной части верхней трубы;
• на наружные трубы – с внутренней стороны;
• на переходе между одно- и двустенной трубами – наружным образом по всей окружности;
• на прочих соединениях одностенной трубы также необходимо обрабатывать стык по окружности.

Итог

В статье подробно описана процедура монтажа дымохода их сэндвич-труб. Если правильно выполнять основную последовательность монтажа, то в результате можно получить качественную и безопасную систему. Всегда можно доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до монтажа дымохода и введения его в эксплуатацию.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Виды дымохода

Использовав неправильный материал дымохода при монтаже в бане своими руками, могут возникнуть трудности в процессе эксплуатации. Связаны они будут выходом топлива из трубы, способностью сохранить температурные режимы в бане. Сгорание топлива будет проходить в неправильной форме.

Важно подобрать нужный материал для монтажа трубы дымохода в бане. Трудности на фоне неправильного выбора приведут к моментальному выгоранию топлива без должного прогревания парильной

Широкий выбор материалов предоставляет сделать правильный выбор для достойного результата.

Из наиболее доступных подходят:

Асбестоцементные

Достоинств выбора ─ недорогая стоимость и простота в монтаже. Из-за низкой стоимости, есть минус выбора данного материала, может скапливать водяные пары на поверхности внутри дымохода.

Черный металл

Обладает высокой проводимостью тепла, нагревается достаточно хорошо, служит долго и надежно за счет плотности и прочности материала. Но усложняется процесс установки, черный металл обладает достаточной степенью тяжести и принесет неудобства.

Кирпичные дымоходы

Большим плюсом служит красота внешнего вида конструкции. Многие выбирают ее из эстетических соображений. Не считается экономным вариантом расходного материала конструкции. С внутренней стороны необходимо проводить гильзовку вкладышей, чтобы не забивалась сажей. А полная забивка грозит потерей тяги, полным распадом трубы от влаги внутри трубы и снаружи. Доводить работу до ума просто необходимо, а красота и приятный эстетический вид не спасут от загрязнений и не служат залогом долгой службы в эксплуатации.

Керамические

Надежный, устойчивый материал выдерживает разные перепады температурных режимов. Долговечен в использовании из-за прочности. Хозяин не сможет выполнить установку, ей занимаются опытные мастера. Большим минусом служит ее непригодность к ремонту. После установки невозможно внести изменения в конструкцию, но подходит к любым видам казана.

Нержавейка

Металл выдерживает перепады температуры, выносит практически любые атмосферные условия окружающей среды.  Часто применят в качестве материала, не накапливает копоти. Эстетичный внешний вид трубы и легкость в использовании повод выбрать материал из нержавеющей стали. Часто применяют сэндвич-трубы для монтажа дымохода в бане своими руками.

Стекло

Обладает высокой устойчивостью к влаге, отличается дороговизной, используют не часто. Цена высокая, но рассматривая положительные стороны, то материал конечно того стоит.

Конструкция дымохода

По типу расположения конструкции можно выделить дымоход уличный (внешний) и внутренний. Канал уличного дымохода через стену выходит наружу. Его преимущества: простой монтаж и высокая степень пожаробезопасности. В то же время он расходует больше топлива и требует утепления.

Канал внутренней конструкции выходит наружу через кровлю и, как правило, имеет строго вертикальную конфигурацию без горизонтальных участков. У него хорошая тяга, он потребляет меньше топлива и быстрее нагревает парилку и баню в целом. Из недостатков отмечу более трудоемкий ремонт и монтаж, меньшая степень пожаробезопасности в отличие от внешнего канала.
