Выбираем расширительный бак для отопления: 5 рекомендаций

Рекомендации при выборе

Расширительный бачок — один из основных элементов, который влияет на качество, эффективность и безопасность работы отопительной системы. Отношение к нему должно быть самым требовательным. Рассмотрим перечень особенностей, которые помогут ответить на вопрос, как выбрать расширительный бак для системы отопления.

Определяясь с выбором конструкции, нужно учесть такие рекомендации:

Уделить должное внимание месту установки. Это должен быть горизонтальный, прямолинейный участок, расположенный на определенной высоте, чтобы исключить возможность гидроудара.

Большинство современных производителей выпускают продукцию, в паспорте которой указана схема расширительного бака для отопления, укомплектованность предохранительным клапаном

Если такового нет, рекомендовано приобрести его, как отдельную деталь. Когда клапан срабатывает часто, это говорит о недостаточном объеме, не правильно выполненном расчете. Здесь присутствуют два варианта выхода из положения: приобрести дополнительное оборудование, установив его параллельно малогабаритному, старому, или купить расширительный бак для водоснабжения, имеющий большие габариты.

Большинство современных настенных котлов уже имеют бачки, циркуляционные насосы в своей комплектации, что упрощает установку и расчеты.
Специалистами рекомендован минимальный объем расширительной емкости – это около десяти процентов от общего объема всей топочной конструкции. Причем не допустимы отклонения менее указанной цифры.
Чтобы обеспечить надежное функционирование системы, своевременно следить за давлением, необходимо установить манометр.

Уделим внимание качеству

Далее рассмотрим срок службы, на который рассчитан расширительный бак для отопления как выбрать более дешевый вариант, при этом не потерять на качестве. Приобретая продукцию сомнительного производителя, выполненную из ненадежных материалов, не следует рассчитывать на длительный срок эксплуатации. Поэтому лучше отдать предпочтение проверенной продукции. С другой стороны, высокая цена также не дает стопроцентной гарантии качества, некоторые реализаторы специально завышают стоимость.

Оборудование нужно проверить на наличие дефектов, расширительный бак для системы отопления цена которого явно занижена, говорит о наличии каких-либо изъянов. Не обязательно, что было допущено нарушение во время изготовления продукции, возможно перевозчики выполнили некачественную транспортировку. Качество товара должно подтверждаться документально, здесь можно проверить сертификаты европейского, международного образцов. Помимо этого, изделие должно полностью соответствовать гигиеническим нормам.

Особенности расчета

На то, как работает расширительный бак в системе отопления, оказывает прямое влияние грамотно выполненный расчет. Самый распространенный способ – выполнить замер по данным счетчика, установленного на трубе водопровода. Чтобы обеспечить выполнение данной процедуры, следует контролировать объем наполнение резервуара. Как только происходит избыток жидкости, через верх конструкции начнет поступать вода. Но этот способ актуален для бачков открытого типа.

Также можно применить метод теоретического расчета, учитывая, что на 1 киловатт приходится 15 литров воды. Для начала рассчитывается необходимая мощность прибора, на основании чего выполняются несложные математические вычисления. А именно перемножаются объем воды и максимальное давление, полученное произволение делится на разность максимального давления и давления воздушной камеры (последние три показателя можно узнать из технической документации – паспорта прибора).

Просчитать объем расширительного бака для отопления можно, учитывая размеры и характеристики используемых узлов – это наиболее точный способ, который предполагает учет таких показателей как: величина трубы, теплообменника, количество радиаторов (типа, материала изготовления).

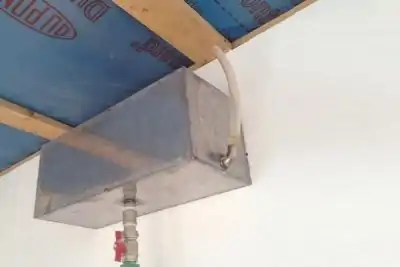

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

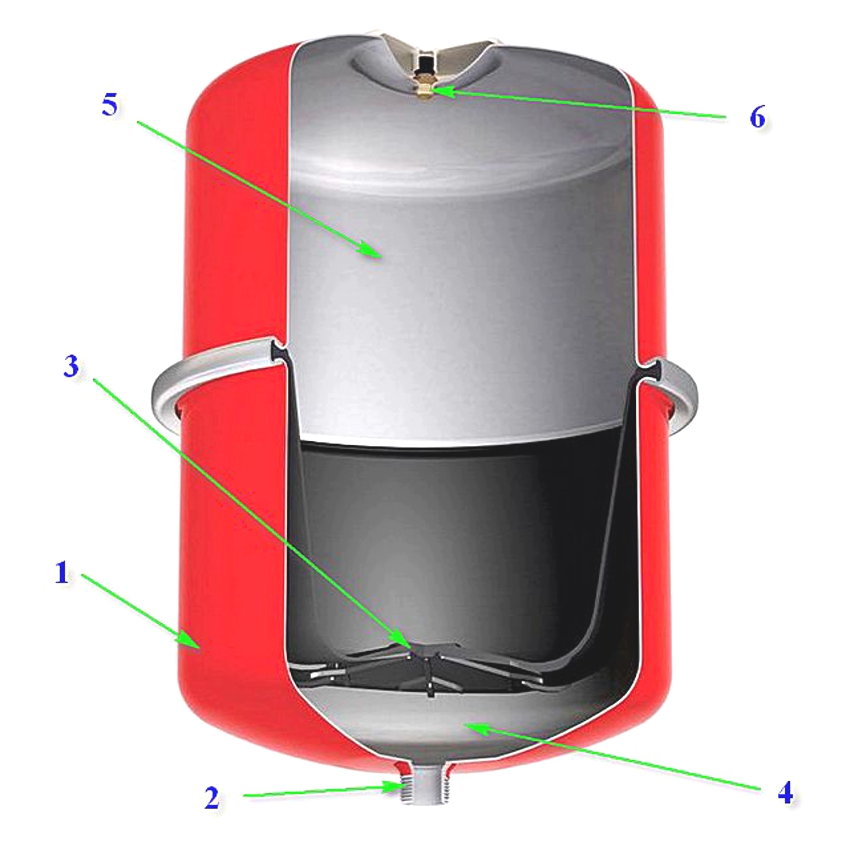

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

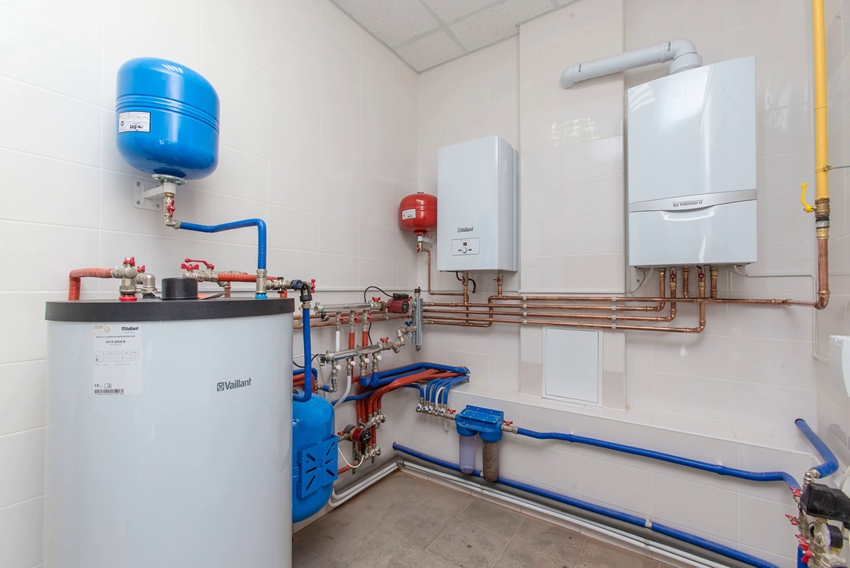

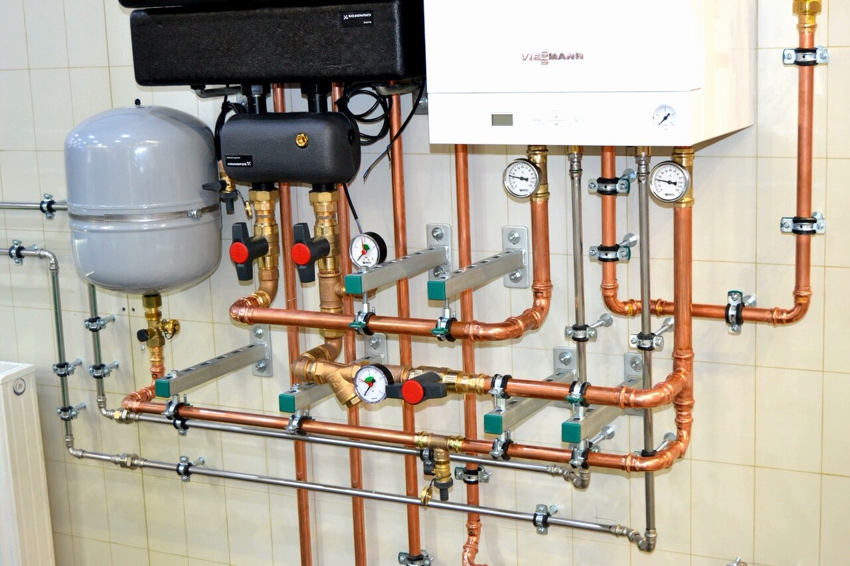

Расширительную емкость устанавливают рядом с котлом отопления

Функции расширительного бака

Согласно законам физики, вода при нагревании на 10 градусов, увеличивается в объёме на 0.3%.

Для небольшого количества воды это явление малозаметное, но для тонны или нескольких тонн, которые находятся в отопительной системе, это существенный показатель.

Появление дополнительного объёма воды может повлиять на состояние труб отопления или даже привести к их повреждениям. Для предупреждения такой ситуации устанавливается расширительный бак.

Его функции состоят в следующем:

1. Удаляет из системы излишек воды при её нагревании.
2. Обеспечивает необходимое давление и предотвращает его скачкообразные повышения (гидроудары).
3. Удаляет из отопительной системы воздух, который действует на неё разрушительно.

Воздух, изначально растворенный в воде, при её нагревании начинает активно выделяться (при высокой температуре показатель достигает 90%). Вместе с теплоносителем этот воздух перемещается к баку, где скапливается, а затем выводится вовне.

Настройка бака.

Начинаем с P_ст = 4 / 10 = 0,4 бар;

Далее нам нужно создать давление P (накачать воздух в соответствующую камеру расширительного бака).

Какое давление P необходимо накачивать? Воспользуемся формулой от компании Reflex:

P = P_ст+ 0,2 бар, или P = 0,4 + 0,2 = 0,6 бар.

Согласно рекомендациям Reflex P > или = 1 бар.

Поскольку высота дома у нас небольшая и сумма P_ст и P меньше 1 бара, принимаем значение P = 1 бар.

Устанавливаем бак в систему или открываем запорную арматуру.

Затем открываем вентиль подпитки и создаем начальное давление в системе P_нач.

До какого значения? В этом нам помогут следующие рекомендации:

P_нач > или = P + 0,3 бара или P_нач = 1 + 0,3 = 1,3 бар.

Теперь включаем котел, разогреваем систему до расчетной температуры, предположим 80 оС, и удаляем воздух из системы, наблюдая по манометру за тем, как создается новое давление – давление расширения P_расш, которое достигнет некоторого значения.

И, наконец, снова включаем подпитку и доводим давление в системе до P_кон, которое должно быть согласно формуле:

P_кон < или = P_кл – 0,5 бар или P_кон = 3 – 0,5 = 2,5 бар.

Все, расширительный бак готов к работе!

Несколько важных замечаний:

• Не всегда нужно открывать подпитку второй раз. Нужно ориентироваться по манометру. Если у вас в системе стоит предохранительный клапан на 3 бара, а манометр уже показывает давление в разогретой системе 2,5 бара, то открывать подпитку второй раз не нужно.

• Проводя подпитку разогретой системы необходимо помнить об опасности создания теплового шока для котла. Когда стенки котла, разогретые до высокой температуры, получают холодную воду, происходит внутренние напряжения в самом металле, что в случае с чугунным котлом может привести к трещинам и соответственно к порче котла. Подпитывать горячей водой нужно, когда система остыла до 40 оС или же, когда подпитка врезана на значительном удалении от самого котла.

• Поднимая давление в системе, даже на небольшой уровень, нужно учитывать элементы системы отопления, которые вы установили. Рабочее давление системы ни в коем случае не должно превышать максимально допустимое для самого чувствительного элемента (смотрите паспорта производителей).

• Если мы проверим заводскую настройку расширительных баков, сравнив ее с приведенными здесь рекомендациями, то обнаружим, что эта настройка вполне приемлема для большинства систем отопления частных домов.

“Для чего же тогда все эти выкладки?”, – спросите вы. “Зачем все усложнять?” Отвечаем. Выкладки нужны, чтобы понимать механизм настройки расширительного бака в случаях:

• когда упало или совсем отсутствует давление в воздушной камере;
• когда принимается решение поменять мембрану бака;
• когда нужно настроить расширительный бак для нетипового объекта.

Добавим также, что есть такое понятие, как эффективный полезный объем расширительного бака – количество воды, которое бак может в себя принять и затем вновь отдать системе. Оптимальность этого показателя можно достичь только при правильной настройке бака.

На что влияет этот показатель?

Если сказать просто: от него напрямую зависит объем воды в расширительном баке (“запас” бака) и, следовательно, объем воды, который он может отдать обратно системе.

Когда это нужно?

В результате небольших протечек (по капле) или испарения, воды в системе становится меньше. И, пока у бака есть запас воды, он отдает ее системе, давление не падает. Но как только этот запас заканчивается, а процесс потери теплоносителя продолжается. Это приводит к понижению давления и срабатыванию автоматики котла. Система останавливается или же просто не может работать, так как объем воды в ней недостаточен.

Согласитесь, что есть разница, может ли ваш бак при неправильной настройке может взять в себя 100 г воды или он способен компенсировать потери литрами, способствуя тем самым функционированию системы отопления, пока не будет устранена течь,  и вновь не будет подпитана система.

Особенно это актуально для загородных домов, где владельцы не живут регулярно, и тогда возникает опасность преждевременной остановки системы отопления и ее разморозки.

Та же способность бака компенсировать объем теплоносителя просто необходима, когда автоматически или вручную понижается температура котла. Теплоноситель нагревается до меньшей температуры, объем его становится также меньшим. И вот тут-то приходит на помощь экспанзомат.

Подбирайте  и настраивайте расширительный бак правильно! Желаем удачи!

Пример вычислений

Пример вычисления параметров расширительного бака для отопления частного дома с объёмом воды в системе 300 литров будет выглядеть таким образом:

• коэффициент эффективности бака равен К = (3 – 1,5)/(3,0 + 1) = 0,375;
• коэффициент расширения С = 3,58% = 0,0358 (для обычной воды без добавок);
• V = 300 х 0,0358/0,375 = 28,64 л.

При использовании первой методики расчёта (10% от объёма) получается почти такое же число – 30 л. Поэтому объём расширительного бака принимается равным 30 литрам (или немного большему значению). Помощь в вычислениях и подборе ёмкости можно получить, позвонив в нашу компанию, заказав услуги мастера и для установки расширителя. Ещё более выгодный и удобный для владельца частного дома вариант – заказ под ключ всей системы отопления, с проектированием, монтажом, запуском в работу и дальнейшим сервисным обслуживанием.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

• «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
• выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
• особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

• наполненность бачка на две третьих при нормальном состоянии;
• увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
• уход жидкости из бачка при снижении температуры;
• стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

• для соединения расширительной трубы, через которую вода наполняет бак;
• при стыке переливной, для выливания излишков;
• при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
• для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
• запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак

Достоинства:

Достоинства:

• Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
• Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
• Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
• Среднерыночная цена, благодаря вышеизложенным фактам.

Недостатки:

• Малопривлекательный внешний вид, без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
• Низкий КПД.
• Использование воды, в качестве теплоносителя. При других антифризах испарение происходит быстрее.
• Резервуар не герметичен.
• Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
• Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

• Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
• Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

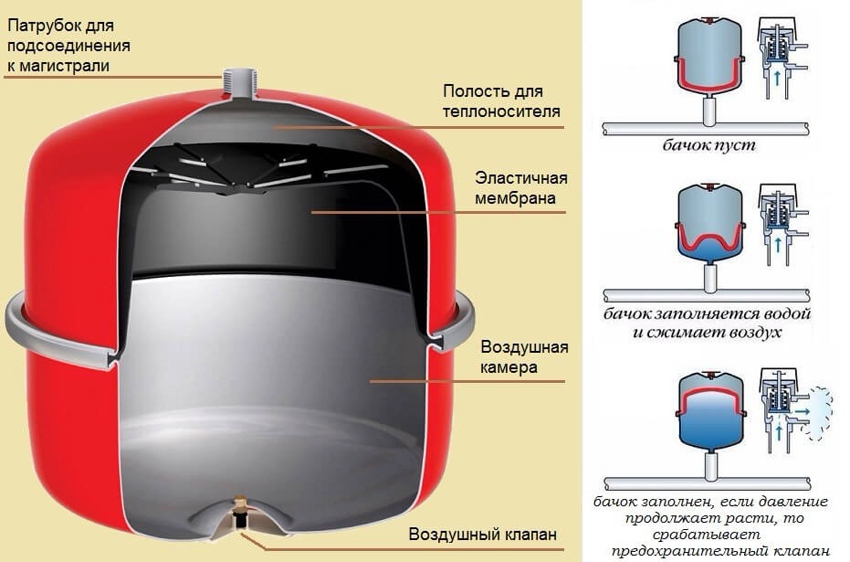

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

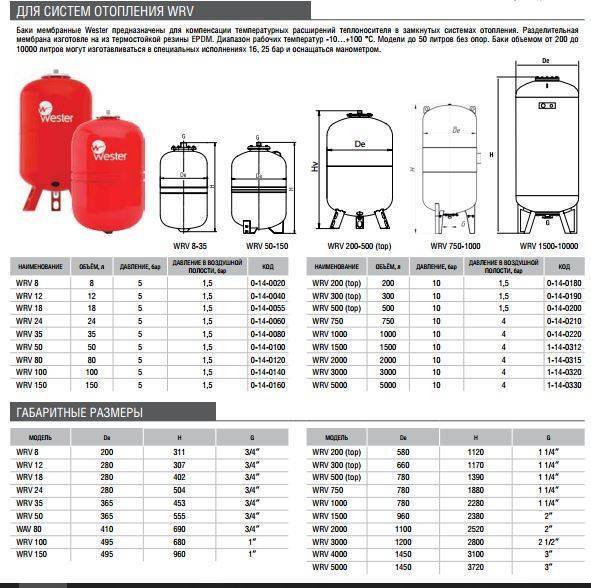

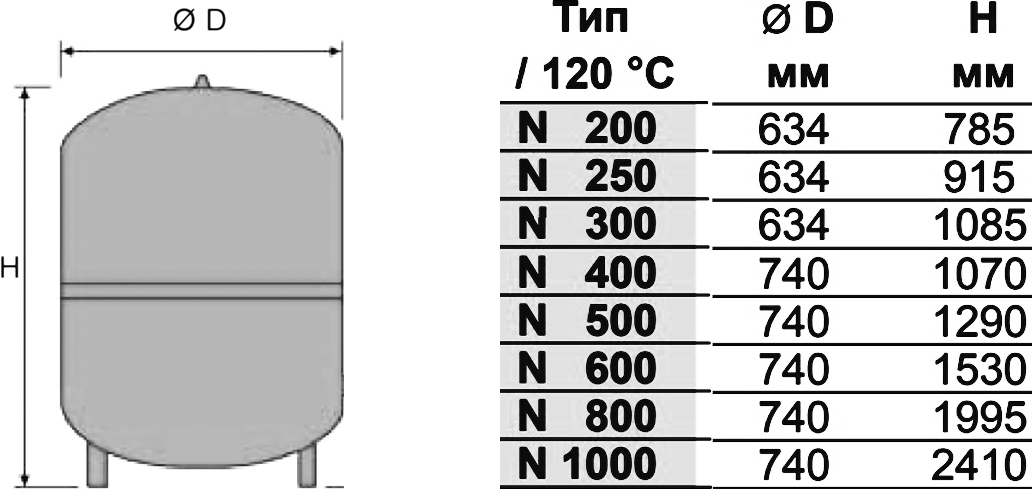

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

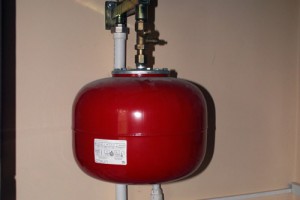

Бак закрытого типа

Другая разновидность расширительного бачка представляет собой герметично закрытую емкость. Внутри нее находится мембрана, сделанная из резины. Она может быть либо баллонной, либо в виде диафрагмы. Принципиального значения форма не имеет. Единственная разница заключается в том, что в бак с мембраной баллонного типа помещается больше жидкости, хотя и ненамного.

Принцип действия мембранного бака заключается в следующем. С обратной стороны груши закачано некоторое количество воздуха или азота под давлением. Уровень последнего настраивается в зависимости от конкретной модели расширительного бака.

Когда теплоноситель нагревается до определенной температуры, давление в магистрали начинает расти, вследствие чего резиновая мембрана растягивается и пропускает жидкость внутрь емкости. Когда вода остывает, процесс происходит в обратном порядке.

Закрытые бачки используются в отопительных системах с принудительной циркуляцией теплоносителя. В верхней части оборудования смонтирован золотник, с помощью которого происходит закачка воздуха, а снизу подводится жидкость.

Место установки такого расширительного бака не имеет принципиального значения. Удобнее всего разместить оборудование в той же котельной, где находится отопительный котел. Если последний относится к газовым разновидностям, то бачок и вовсе может быть встроен в теплогенератор, поскольку обладает весьма скромными габаритами.

Помимо удобства размещения, расширительный бачок закрытого типа имеет несколько других преимуществ:

• он не нуждается в утеплении, в отличие от открытого собрата,
• теплоноситель не контактирует с атмосферой, а потому металлические детали котла гораздо меньше подвержены коррозийным процессам.

Недостаток оборудования заключается в той самой мембране, которая заведует его работой. Срок ее эксплуатации составляет всего около десятка лет, причем не всегда этот элемент можно поменять на новый. Довольно часто приходится заменять весь расширительный бак.

Впрочем, этот момент можно учесть еще при приобретении оборудования. В продукции некоторых производителей предусмотрена возможность снять старую мембрану и поставить вместо нее новую. Если вы выберет соответствующую модель, то в случае растрескивания или деформации резиновой груши вам не придется менять бак целиком.

Вообще, существуют баки закрытого типа, в которых вовсе не предусмотрена установка мембраны. Ее роль исполняет воздух, но в этом и кроется недопустимый недостаток, ведь подобное приводит к возникновению коррозийных процессов. Иными словами, расширительные баки без мембраны — это самый неудачный вариант, какой только можно было придумать.
