Расчет выгребной ямы
Для определения требуемого объема выгребной ямы необходимо умножить среднесуточный расход воды на одного человека – 200 л/сут. на количество человек проживающих в доме, получившийся расход воды всеми членами семьи умножаем на 3 (для полноценной переработки бактериями сточных вод требуется минимум 3 дня, лучше 5 дней). Таким образом для семьи из трех человек потребуется выгребная яма, полезный объем которой будет составлять: 200 х 3 х 3 = 1800 литров или 1,8 м3. Соответственно для семьи из 4 человек потребуется 2,4 м3, для семьи из 5 человек – 3 м3 и т.д. Под полезным объемом выгребной ямы понимается объем от дна до уровня канализационной трубы.
Итак, как говорилось выше, выгребная яма может быть построена из кирпича, монолитного железобетона или железобетонных колец. Определить необходимые размеры выгребной ямы из кирпича или монолитного железобетона не сложно, т.к. выгребные ямы из этих материалов выполняются обычно прямоугольной формы и рассчитываются они путем умножения длины, ширины и высоты.
Расчет объема выгребной ямы
А вот для определения объема железобетонных колец понадобится следующая формула:
V=πD2H/4
где, V – расчетный объем кольца, м3;
π – 3,14;
D – внутренний диаметр кольца, м;
H – высота кольца, м.
Приведем результаты расчета в таблицу.
| Вид изделия | Марка изделия | Габаритные размеры, м | Внутренний объем, м3 | Масса, кг | ||
| Толщина стенки, м | Внутренний диаметр, м | Высота, м | ||||
| Кольца колодезные железобетонные | КС-7-9 | 0,08 | 0,7 | 0,9 | 0,346 | 410 |
| КС-7-10 | 0,08 | 0,7 | 1,0 | 0,384 | 457 | |
| КС-10-9 | 0,08 | 1,0 | 0,9 | 0,706 | 610 | |
| КС-10-10ч | 0,08 | 1,0 | 1,0 | 0,785 | 660 | |
| КС-12-10 | 0,08 | 1,2 | 1,0 | 1,130 | 1050 | |
| КС-15-9 | 0,09 | 1,5 | 0,9 | 1,590 | 1000 | |
| КС-15-10ч | 0,1 | 1,5 | 1,0 | 1,767 | 1240 | |
| КС-20-9 | 0,1 | 2,0 | 0,9 | 2,827 | 1500 |
Из расчетов следует что для семьи из 3-х человек для выгребной ямы следует использовать железобетонные кольца КС-12-10 в количестве двух штук, полезный объем при этом составит 2,26 м3, что немного больше необходимых 1,8 м3 (берем всегда с запасом).
Соответственно для:
- 4-х человек используем два кольца КС-15-9 (полезный объем составит 3,18 м3);
- 5-ти человек используем два кольца КС-15-10ч (полезный объем составит 3,534 м3).
Разумеется, можно как угодно комбинировать железобетонные кольца, главное, чтобы толщина стенки была одинаковой, иначе могут возникнуть проблемы с герметизацией стыков.
Канализационный колодец из железобетонных колец разного диаметра
При значительной глубине выгребной ямы в целях экономии используют такой способ: на дно укладываю одно или два кольца большого диаметра, которые будут составлять полезный объем, затем на них укладывается крышка с люком, а поверх крышки со смещением по центру люка укладываются кольца меньшего диаметра, которые будут возвышаться над поверхностью земли на 30-40 см, чтобы избежать попадание дождевых сточных вод внутрь выгребной ямы.
Общие рекомендации по подбору труб ПВХ для канализации
- Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
- По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
- Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.
Составление схемы канализации и предварительная раскладка труб помогут избежать ошибок при монтаже
Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.
Перечень используемых фитингов
Для монтажа труб различного диаметра надо подготовить набор фитингов. Количество и точный перечень определяется самостоятельно.
Таблица 2. Перечень элементов для монтажа труб.
| Наименование элемента | Краткое описание |
|---|---|
| Тройник 110×110 мм | Самый большой размер фитинга, используется для подключения к вертикальному стояку и унитазу. |
| Редукция 110×50 мм | Специальный элемент для подключения к трубам диаметром 110 мм труб 50 мм. |
| Отводы | Колена для изменения направления трубопроводов, диметры различные под все размеры канализационных труб. Могут быть под углом 90° или 45°. |
| Тройники | Соединяют несколько труб в одну систему, могут иметь все размеры одинаковые или различные. |
| Ревизия | Монтируется в местах, в которых существуют повышенные риски скапливания грязи или засоров, имеет специальные съемные крышки. |
| Заглушки | Устанавливаются на торцах, подбираются под диаметры трубопроводов. |
Цены на различные виды фитингов для канализационных труб
Фитинги для канализационных труб
Способы соединения канализационных труб
Способ соединения зависит от особенностей эксплуатации и назначения канализационной системы. Оказывают влияние и диаметры.
Таблица 3. Способы соединения труб.
| Метод соединения | Краткое описание особенностей технологии |
|---|---|
| Раструб | Самое распространенное соединение, в канализационных системах считается оптимальным. Раструб может быть цельнолитым вместе с трубой или изготавливаться отдельно. |
| Фланец | Довольно сложное по сравнению с другими типами соединение, может выдерживать значительные нагрузки. Применяется только с толстостенными трубами для систем специального назначения. |
| Муфта, поворот, треугольник | Соединяют как прямые участки трубопроводов, так и поворотные. Технические особенности почти не отличаются от раструбных, но по устройству несколько проще. |
В связи с тем, что канализация не работает при больших давлениях, по большей части во время монтажа используется раструб.
Трубы ПВХ имеют два вида, каждый со своими техническими параметрами.
- Трубы из непластифицированного ПВХ. Это более дешевые виды, применяются во время монтажа канализации, работающей без внутреннего давления (безнапорной). Толщина стенок не более 2 мм, диаметры до 110 мм.
- Трубы из пластифицированного ПВХ. Более прочные и дорогие изделия, выдерживают значительные значения внутреннего давления. Толщина стенок может достигать 6 мм, максимальное давление до 2 МПа. Чаще всего используются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.
Технические характеристики труб зависят от вида пластика, из которого эти трубы изготовлены
Монтаж в каналах
Каналы (лотки) используют для защиты труб при их подземном расположении. Среди задач, которые выполняют канальные сборки:
- изоляция (в первую очередь тепловая);
- обеспечение свободного удлинения трубы под действием высоких температур.
Укладывают каналы на подвижные опоры под перекрытия, в том числе в зонах автомобильных дорог. Минимальная глубина размещения лотка – 0,6 м (движение транспорта запрещено) или 0,8–1,2 м (под действующей дорогой). Расчет глубины производится с учетом соблюдения 2 условий: определение минимально возможного безопасного заглубления и обеспечение эффективного распределения внешних нагрузок (в том числе, автотранспортных) на трубопроводную сеть.
По конструктивному признаку различают проходные, непроходные и полупроходные трубопроводные (теплопроводные) каналы. Вне зависимости от конструкции все лотки укладываются на опоры. При монтаже предусматривают 2 вида уклона:
- продольный всей сети минимум на 0,002 для удаления воды (из нижних точек она отводится в дренажную систему самотеком, другой вариант – устройство приямков и удаление принудительно в канализацию насосом);
- поперечный уклон перекрытий на 1–2% для удаления атмосферной влаги и паводковых вод.
Дополнительная защита от разрушительного действия влаги используется на участках с высоким уровнем подземных вод. Здесь нужна гидроизоляция стенок, перекрытий, канального дна.
Как правильно выкопать траншею
После разработки проекта и приобретения материала приступают к монтажу коммуникаций.

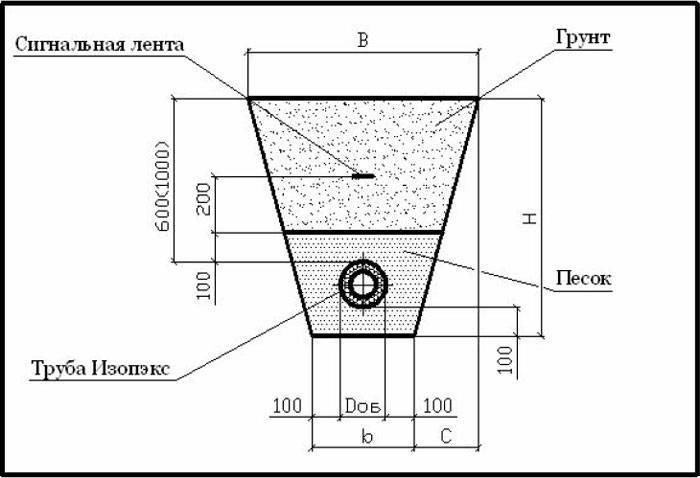

Прокладку канализационной трубы в земле начинают с рытья траншеи. В зависимости от объемов, используют экскаватор или выполняют земляные работы в ручную при помощи лопаты.
Рытье траншеи для канализации
Глубина канавы определяется тем, насколько промерзает грунт в данной местности. Нижняя часть трубопровода должна располагаться на расстоянии не менее 30 см от границы промерзания почвы. В СНиП П-Г.3-62 указаны ориентировочные значения глубины для укладки трубы в траншею: в средней полосе России – это 2,5-3 метра, в более холодных регионах − 3,5 метра.
Для обустройства канализации в большинстве случаев применяют трубы диаметром 110 мм. Поэтому стандартная ширина траншеи составляет 60 см. Но если используемые трубы имеют большее сечение, то ширину следует увеличить.
Внимание! Траншею для канализации роют с уклоном 1-2 см на 1 погонный метр. Это необходимо потому, что в частных системах отсутствует напорное давление, и сточные воды перемещаются к септику самотеком
Для нормального функционирования системы нужны специальные колодцы на участках с крутым изгибом магистрали или значительными перепадами. Этот момент также необходимо учесть при прокладке траншеи.
Зачистка дна траншеи
Дно канавы выравнивают, грунт трамбуют и насыпают песок или гравий слоем 15 см. Для раструбов делают специальные углубления в земле − приямки. За несколько метров до смотрового колодца и на участке, где трубопровод соединяется с входной трубой, подушку уплотняют. Таким образом, предотвращают размывание грунта во время обильных осадков.
Вопрос: Если на участке мало места, то можно ли укладывать трубы для водопровода и канализации в одной траншее?
Ответ: Согласно нормативным документам (СНиП 3.05.01-85), укладку труб канализации и водоснабжения следует выполнять на расстоянии 1,5 метров по горизонтали друг от друга. Это если диаметр трубы не более 200 мм. Если размер больше, то расстояние должно быть увеличено до 3 метров. Теоретически можно использовать одну траншею для укладки разных труб, если будут соблюдены требования, указанные в СНиП. На практике же такой вариант довольно сложно реализовать. Кроме того, даже использование пластиковых труб не гарантирует того, что стоковые воды не смогут попасть в водопровод при аварийной ситуации.
Последовательность действий при устройстве канализации
В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.
Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров. Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею , которая имеет свои нюансы.
Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб
При этом уделяют повышенное внимание центровке стыкуемых элементов
Как правило, на всей протяженности магистрали для отвода нечистот и стоков имеются изгибы и повороты – именно они чаще всего становятся причиной выхода из строя канализационной сети и доставляют серьезные неприятности владельцам частных домов.
Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков. Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.
Поэтому не помещают советы от профессионалов, которые заключаются в следующем:
- Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
- Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.
После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.
После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.
Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев. Запрещается использовать для этой цели твердые фракции или камни, размер которых превышает 30 сантиметров, поскольку они могут повредить канализационные трубы из пластика.
Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.
Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.
Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:
- непременно соблюдать величину наклона трубопровода;
- минимизировать число изгибов и поворотов на протяжении всей магистрали.
Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.
Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.
Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.
При небольшой протяженности канализации уложить ее можно своими руками. Укладка канализационных труб при монтаже наружной системы канализации не доставит вам больших затруднений: главное правильно произвести расчет финансов и подбор необходимых материалов, применяемых при монтаже. При обустройстве большого дома с выводом в централизованную систему наилучшее решение — это обратиться в компанию и пригласить специалистов.
Начинать работы следует с разработки проекта:
- Желательно чтобы траншея была без изгибов и поворотов, наилучшее решение – это прямой трубопровод;
- В любом случае на расстоянии через каждые 20 метров нужно устанавливать ревизионный колодец.
Проведение утепления трубопровода
Большинству наружных трубопроводов требуется дополнительная защита от низких температур. При траншейной укладке, чтобы избежать последствий размораживания системы, утепление проводят предварительно, используя известные способы:
- укладку в футляре, т.е., трубе большего диаметра;
- заливку монолитным слоем пенобетона;
- обматывание утеплителем, например, пенопластом или пенополиуретаном, которые не будут повреждены влажностью и мелкими грызунами;
- обматывание нагревательным кабелем, который спиралеобразно укладывается снаружи или внутри трубы в одну или две параллельные линии;
- повышением давления в системе при невозможности провести физическую теплоизоляцию.
Системы для полива утеплять не принято, ибо их используют только в теплое время года. Но морозостойкость системы при укладке учесть стоит, так как может быть повреждена структура материалов конструкции.
Соблюдение технологических норм при укладке трубопровода в траншею позволит избежать проблем с его обслуживанием и эксплуатацией на протяжении десятилетий, особенно в том случае, если используются современные полимерные материалы.
https://youtube.com/watch?v=KF-EuWDyKBk
Почему выбирают продукцию компании Септик Топас Плюс
Продажу оборудования и монтаж локальной канализации предлагают многие компании, а на рынке Москвы и МО этим успешно занимается компания Септик Топас Плюс. Своим клиентам мы предлагаем исключительно качественные утилизаторы стоков – лидеры продаж и лучшие модели Топас, Юнилос Астра, Евролос, Термит, Тверь, Диамант, Эргобокс, Дочиста, Терра, Биозон и Коловеси. На каждый септик предоставляется 3-летняя гарантия, все устройства сертифицированы, при этом их цена полностью соответствует качеству. Разработана гибкая система скидок для постоянных клиентов, работает партнерская программа.

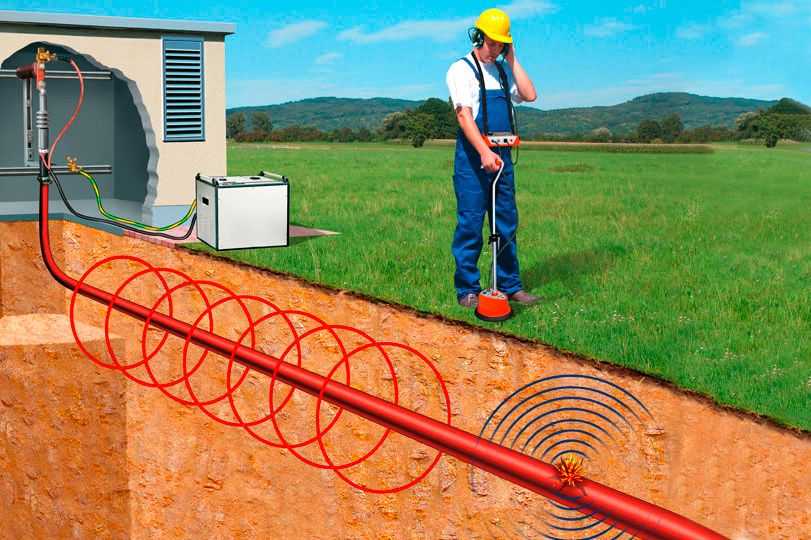

Самостоятельный поиск труб под землей
Большое значение имеет материал, из которого изготовлены искомые элементы. От этого зависит не только как найти водопроводные трубы в земле, но и чем искать, и что при этом делать.
https://youtube.com/watch?v=IzZqh2o5Mws
Технологии разнятся, и современный метод самостоятельного поиска подземных коммуникаций может быть нацелен на определение местоположения:
- Металлических водопроводов горячей и холодной воды.
- Стальных отопительных «Т» в коллекторах.
- Силовых кабелей и проводов коммуникативных систем.
- Чугунные канализационные линии.
- Пластиковых, полиэтиленовых, полипропиленовых трубопроводов;
- Металлопластиковых и керамических технических средств обеспечения и отвода.
Применение металлоискателя
Если трубу прокладывали на глубине до полутора метров, ее можно обнаружить при помощи металлоискателей (профессионального, полупрофессионального или любительского). При этом наличие утеплителя и гидроизоляции на «Т» не мешает процедуре.
Цена оборудования может доходить до 130 тыс. рублей. Это означает, что для одноразового применение его покупка нецелесообразна. Дешевые модели стоят до 6 тыс., но они менее эффективны.
Процесс и технология укладки
Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.
Процедура осуществляется в несколько этапов:
- Монтаж начинается от места выхода трубы из здания.
- Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
- Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
- Для поворотов используют отводы по 15 и 30 градусов.
- Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
- Производят утепление, если это предусмотрено проектом.
- Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.
Схема монтажа канализации:
Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.
Можно ли уложить одновременно канализационные трубы и водопровод?
Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.
Причины запрета одновременной прокладки:
- между трубами должно быть расстояние;
- водопроводные трубы должны быть утеплены;
- обустройство магистрального водовода.
Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.
Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы
При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.
Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.
Порядок работ
Рассмотрим базовый порядок работ для прокладки труб канализации в земле.
Рытьё траншеи
Непосредственно начальным этапом обустройства канализационной системы в земле, можно назвать саму процедуру раскопки траншеи. В зависимости от объема работ, можно привлечь тяжелую специальную технику как, например, экскаватор. Однако если объем небольшой, то можно и сделать своими силами. Главное, что необходимо, это соблюдение размеров сливной ямы согласно предписаниям документации. Соблюдение его размеров обязательно для любых способов раскопки траншеи.
Укладка
Сточные трубы по принятым требованиям, рекомендованы с наружным диаметром 110 мм. Если трубы для укладки будут с превышающим размером, то и ширина траншеи возрастёт.
Если у застройщика имеется необходимость проложить канализацию по всем правилам, тогда следует учитывать:
- Прокладывание трубопровода в грунте подразумевает монтаж от несущего фундамента;
- В тех случаях при котором у жилого дома не имеется отверстия, придётся его выдолбить и подвести к нему трубопровод;
- Если проект сооружения предусматривает отверстие для вывода в фундаменте изначально, останется просто состыковать составные части пластиковых труб.
Утепление канализации
Сточные воды, которые проходят по поверхности труб, все же чаще всего имеют нормальную температуру не ниже комнатной, тем более при правильном устройстве системы жидкость не задерживается, а сразу же поступает в сточную яму. Тем не менее иногда приходится сталкиваться с перемерзшими стоками. Это чревато большим риском разрушения и деформации труб из-за расширения замерзшей воды. Именно поэтому, во избежание подобного развития событий, нужно произвести дополнительное утепление наружного трубопровода.
Существует три способа, чтобы предупредить возможное замерзание канализации:
- соблюдение глубины промерзания грунта в зимний период;
- утепление трубы в грунте с использованием утеплителей(Вспененный полиэтилен, пенополиуретан, минеральная вата и другие);
- утепление с применением в конструкции греющего кабеля.
Минимальный уклон
Идеально ровная система канализационных трубв в земле практически не встречается, поэтому сооружение часто имеет множество изгибов и поворотов. Главная их опасность для эксплуатации сточной системы, это нежелательное накапливание отложений, что ведет к различного рода неисправностям.
Приступать к монтажу наружной сточной системы рекомендуется только при соблюдении правил по уклону трубопровода. Угол уклона желательно выдержать в пределах не менее 2 – 3 сантиметров на метр сточной трубы. Это требуется для создания естественного давления, если им пренебречь при монтаже сточных труб, то стоки не попадут в септик и быстро выведут систему из строя.
Особо важным требованием в этом случае является — прокладывание канализационных труб с применением отводов, имеющих значение углов до 90 градусов.
Детали прокладываются раструбом к низу. Для более комфортной и легкой состыковки рекомендуется нанести на края трубы специальный смазывающий раствор и насколько возможно глубже установить деталь.
На тот момент, когда отверстие для вывода из дома уже сделано, можно начать монтаж трубопровода с соединением между собой.
Проведение процедур по состыковке составляющих элементов с трубами, производится с помощью простого технического приема. Наносится отметка, с помощью которой определяется глубина фиксации составляющего элемента. По этим маркерам необходимо производить установку всех составляющих. Только после этого можно производить утепление всей сточной системы, особенно если трубы пролегают в том слое грунта, который промерзает в зимний период.
И наконец завершающим этапом прокладки сточной системы, выступает непосредственно засыпание траншеи грунтом
При проведении этого процесса, важно регулярно проверять уклон так как после предыдущих процедур его параметр может немного изменится
Часто собственники личных квадратных метров, не имея практические знания и хотя бы общей теории об корректном устройстве системы стоков, игнорируют некоторые вышеперечисленные рекомендации. Например, при трамбовании и уплотнении песчаной подушки, насыпь по незнанию прижимают сверху. Как следствие, такая халатность часто приводят к весьма неприятным последствиям, таким как повреждение и застой нечистот.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Почему важно соблюдать эту дистанцию
Слишком близко расположенная к фундаменту канализация неприемлема. Это касается и крупных многоквартирных комплексов, и частных домов. Если не соблюдать установленные нормы, это может привести к критическим последствиям.
Фундаментная плита здания
Вот что иногда случается при слишком близком расстоянии:
- Канализацию прорывает (по какой-то причине, не из-за дистанции между канализацией и фундаментом жилого здания).
- Грунт не успевает всасывать воду, и она поднимается до основания здания.
- Даже обычная вода в такой ситуации будет размывать фундамент. А вода в канализации часто содержит агрессивные вещества, которые усугубляют процесс.
Не стоит забывать и о том, что это несет в себе санитарную угрозу. Вот почему слишком маленькая дистанция между канализацией здания и его фундаментом недопустима не только по СНиП, но и по СанПиН.
Фундамент начнет проседать, но постепенно. Да и ухудшение санитарной обстановки резко не даст о себе знать. Первые признаки будут лишь со временем.
Прокладка под фундаментом на дачном участке
Это и неприятный запах, и положение дома в пространстве. Но тогда уже придется принимать меры, которые бы не понадобились при грамотном прокладывании канализации.
Ремонт коммуникаций в этом случае предполагает демонтаж поверхностных конструкций, в том числе плитки. Такие работы трудоемки, затратны и к тому же рискованны. Присутствует риск повредить исправные коммуникации, а также несущие конструкции дома. Вот почему лучше до такого не доводить.
Как выбрать?
При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.
В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.
Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.
При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.
Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.
Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.
Гофрированные трубы
Трубы для канализации выбирают по следующим критериям:
- по диаметру;
- по толщине стенки;
- по длине свободного конца.
Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.
Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.
Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.
Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.
Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.
Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.
Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.
Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.
Подбор длины трубы зависит от протяженности трубопровода на разных участках.
Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.
Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.
При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:
- Кухонный слив – 32–50 мм.
- Слив из ванной комнаты с каждой точки – 50 мм.
- Слив из моечного оборудования – 25 мм.
- Подвод труб к стояку – 50–75 мм.
- Фекальный сток – 110 мм.
- Центральный стояк – 110–160 мм.
- Вывод в наружный слив – 110–160 мм.
- Наружный слив с отводом из бани – 160–200 мм.
- С выводом из бассейна – 20–30 см.
- Городские канализационные коммуникации – 30–50 см.
Расстояние от фундамента до колодца и скважины для санитарных зон
СНиП 2.04.02-84 устанавливает три охранных зоны для глубинных водозаборных источников, минимальная граница первого пояса имеет наименьший радиус и составляет:
- 30 м – при эксплуатации защищенных водных горизонтов;
- 50 м – при недостаточно изолированных водных пласта;
- 15 или 25 м – применяется для источников, расположенных на участке с домом, если исключена любая возможность загрязнения грунта и глубинного водяного пласта. Распространяется на источники забора воды, находящиеся в благоприятных местах с точки зрения санитарных, геологических условий, нормативы должны уменьшаться по согласованному решению с местными санитарными службами.
В площади первого пояса запрещены:
- Все виды строительных работ, кроме операций по реконструкции, ремонту или разветвлению водопроводов.
- Расположение любых зданий, местонахождение постоянно проживающих людей.
- Прокладка любых коммуникаций, кроме обслуживающих водопроводные колодцы или скважины.
- Дом должен иметь канализационный отвод в центральную систему или к очистным объектам, находящимся за первым кольцом.
- Если нет канализации, герметичные септики устанавливаются в местах, исключающих попадание нечистот на грунт первого пояса при опорожнении емкости.
- Должен быть устроен водоотвод за границы первой зоны.
Таким образом, на индивидуальном участке нет однозначной дистанции от колодца или скважины до фундамента дома и хозяйственных построек, степень удаления зависит от защищенности водоносных источников, особенностей местности и может составлять от 15 до 50 метров. Следует отметить, что в быту ввиду малой площади участков действуют другие нормативы – колодцы и скважины располагают намного ближе к дому.
Рис. 8 Размещение источника воды на индивидуальном участке
Что нужно для сооружения внутридомовой системы канализации
Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.
Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:
- Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
- В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
- Тройники различных видов являются фитингами для организации разветвлений труб.
- Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.
Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.
Трубы и фасонные части для канализации
