Возведение гипсокартонных конструкций начинается с проектирования и расчета количества закупаемого материала. Число профилей и ГКЛ узнать просто, а вот определить, сколько потребуется крепежа, сложнее. Выясним, как посчитать количество саморезов на лист гипсокартона.
Какими саморезами пользуются при монтаже ГКЛ?
Для крепления гипсокартона к каркасу применяются шурупы разной длины:
- 25 мм – при монтаже ГКЛ в один слой;
- 35 мм – при обшивке в два слоя.
Вид саморезов выбирается исходя из материала каркаса:
- к профилю облицовка крепится шурупами по металлу;
- к брусу – по дереву.
Различить их просто: метизы, предназначенные для работы с металлом, имеют более частую резьбу.
Не стоит применять один вид шурупов вместо другого: это обязательно скажется на прочности крепления.
Конструкция крепежа обеспечивает удобство и качество работы:
- От коррозии метизы защищает специальное покрытие, придающее им черный цвет.
- Заостренная спираль резьбы обеспечивает легкое проникновение самореза в металлопрофиль и надежно удерживает его там в дальнейшем.
- Конусная головка утапливается внутрь материала и не мешает последующей отделке.
- Глубокий крестообразный шлиц на ней позволяет вкручивать саморез обычной отверткой или шуроповертом.
При использовании шуроповерта действовать нужно аккуратно: велик риск слишком глубоко утопить саморез и испортить материал. Облегчит работу специальная насадка для гипсокартона: за счет своей конструкции она ограничивает глубину вворачивания метиза.
Профессионалы используют шуроповерты с автоматической подачей саморезов. Они облегчают и ускоряют процесс монтажа листов гипсокартона в разы. Но стоимость такого инструмента высока, поэтому приобретать его для единичного ремонта нет смысла.
Рекомендации по расположению и вкручиванию
Прежде чем подсчитывать, сколько саморезов уйдет на конструкцию, логично ознакомиться с нормами и правилами их размещения. Тут учитываются следующие нюансы:
Расчет количества саморезов
Производят его по составленной схеме каркаса. Понятно, что количество и размеры направляющих, а также перемычек между ними будут индивидуальны для каждого случая. Общие рекомендации следующие:
Для стен расстояние между направляющими составляет 40 или 60 см. Такой шаг позволяет разместить стыки листов на поверхности профиля.
- Количество горизонтальных перемычек зависит от габаритов комнаты (одного листа гипсокартона часто не хватает по высоте), а также от требований к жесткости конструкции (обязательны при возведении перегородок, а при выравнивании стен ими можно пренебречь).
- Для потолочных конструкций сооружаются каркасы в виде ячеек размерами 40 × 40, 40 × 60 или 60 × 60 см. Такая структура обеспечивает минимум обрезков и стыковку элементов на профиле.
Нарисовав план каркаса, можно подсчитать, сколько понадобится метизов для его обшивки ГКЛ. Например, для монтажа одного стандартного листа к каркасу на стене, имеющему расстояние между стойками 40 см, потребуется:
- 11 саморезов на каждую стойку (лист располагается вертикально, его длина 2 500 мм, шаг крепления – 25 мм).
- В расчете на 4 стойки – 44 шурупа.
- Плюс 6 – для крепления к верхней и нижней горизонтальной перемычке (по три на каждую – достаточно поместить один саморез между соседними вертикальными стойками).
- Итого на лист уйдет 50 штук.
Аналогично рассчитывается количество шурупов для фиксации отдельных фрагментов, после чего все результаты суммируются.
Расход саморезов на 1 м2
Таблица расхода крепежа для облицовки стены в один слой по системе «Кнауф» (С 623.1):
НаименованиеКоличество на 1 кв. м
| Дюбель-гвозди K 6/35 | 1,6 |
| Шурупы для соединения профилей LN 9 | 2,7 |
| Винт самонарезающий TN 25 | 17 |
Для двухслойной облицовки стены (С 623.2):
НаименованиеКоличество на 1 кв. м
| Дюбель-гвозди K 6/35 | 1,6 |
| Шурупы для соединения профилей LN 9 | 1,5 |
| Винт самонарезающий TN 25 | 7 |
| Винт самонарезающий TN 35 | 15 |
Для перегородки с креплением гипсокартона в один слой (С 111):
НаименованиеКоличество на 1 кв. м
| Винт самонарезающий TN 25 | 34 |
| Дюбель-гвозди K 6/35 | 1,6 |
Для перегородки с двухслойной обшивкой (С 112):
НаименованиеКоличество на 1 кв. м
| Дюбель-гвозди K 6/35 | 1,6 |
| Винт самонарезающий TN 25 | 14 |
| Винт самонарезающий TN 35 | 30 |
Для подвесного потолка:
НаименованиеКоличество на 1 кв. м
| Шуруп LN 3,5 х 9 мм | 1,4 |
| Винт самонарезающий TN 25 | 23 |
| Дюбель для крепления профилей ПН 28/27 | 0,7 |
| Дюбель анкерный | 0,7 |
Методы расчета нагрузок на профильную трубу
Для расчета нагрузок на профили используются методы:
- расчет нагрузки при помощи справочных таблиц;
- использование формулы напряжения при изгибе трубы;
- определение нагрузки при помощи специального калькулятора.
Как рассчитать нагрузку с помощью справочных таблиц
Этот метод точен и учитывает виды опор, закрепление профиля на опорах и характер нагрузки. Для расчета прогиба профильной трубы с помощью справочных таблиц необходимы следующие данные:
- значение момента инерции трубы (I) из таблиц ГОСТ 8639-82 (для квадратных труб) и ГОСТ 8645-68 (для прямоугольных труб);
- значение длины пролета (L);
- значение нагрузки на трубу (Q);
- значение модуля упругости из действующего СНиП.
Эти значения подставляют в нужную формулу, которая зависит от закрепления на опорах и распределения нагрузки. Для каждой расчетной схемы нагрузки формулы прогиба меняются.
Расчет по формуле максимального напряжения при изгибе профильной трубы
Расчет напряжения при изгибе вычисляется при помощи формулы:
Ризг= M/W,
где M – изгибающий момент силы, а W – сопротивление.
Согласно закону Гука сила упругости прямо пропорциональна величине деформации. Теперь подставляют значения для нужного профиля. Дальше формула уточняется и дополняется, исходя из характеристик стали для профильной трубы, нагрузки и т.д.
Юлия Петриченко, эксперт
Калькулятор для расчета нагрузки на профильную трубу
Расчет профильной трубы на прогиб – сложный и трудоемкий процесс. Для этого надо внимательно изучить ГОСТы и другие нормативные документы, изучить виды опор и нагрузок на будущую конструкцию, построить схему, добавить запас прочности. Малейшая ошибка при расчетах приведет к печальному финалу. Поэтому, не зная физики и Сопромата, лучше доверить расчеты ответственных конструкций (кровля, каркас) профессионалам. Они помогут провести точные расчеты при меньших затратах.
ПС (CW) – профиль стоечный
По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).
Таблица 3. Размеры стоечного профиля
| Маркировка изделия | Толщина металла, мм | Ширина спинки, мм | Высота полки, мм | Стандартная длина изделия, м |
| ПС (CW) – 50×50 | 0,4 – 0,6 | 50 | 50 | 2,6; 3,0; 4,0 |
| ПС (CW) – 65×50 | 65 | |||
| ПС (CW) – 75×50 | 75 | |||
| ПС (CW) – 100×50 | 100 |
В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

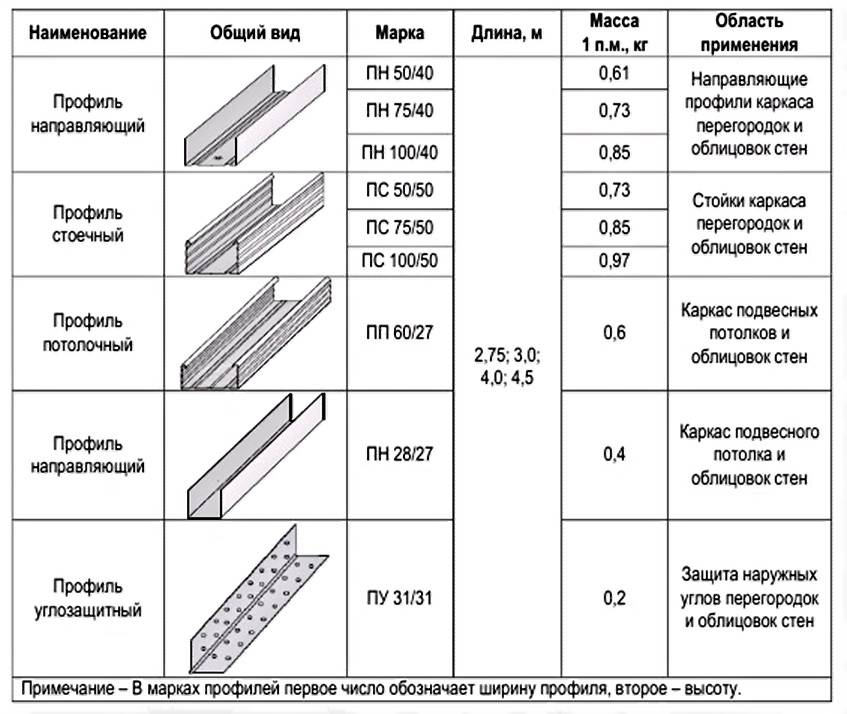

Основные виды профилей
Изделия классифицируются на следующие типы:
- Направляющие или стартовые;
- Потолочные стоечные;
- Стоечные настенные/перегородочные;
- Усиленные;
- Арочные;
- Маячковые;
- Угловые — защитные и штукатурные;
- Направляющие.
Направляющие
Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.
Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.
Основные параметры юд-профиля:
- Длина — 3 м
- Ширина полки — 27 мм
- Длина каждой спинки — 28 мм
- Толщина — 0,4-0,55 мм
UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.
- 50×40 мм
- 75×40 мм — применяется как перемычный в каркасах
- 100×40 мм
В спинках часто имеются отверстия под 8 мм дюбели.
Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м
ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.
Потолочные стоечные
Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.
Маркируются как CD.
Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.
Стоечные настенные/перегородочные
Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.
ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.
Стандартные размеры стоечного профиля под гипсокартон:
- Длина полки — 5 см
- Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
- Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м
Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.
Усиленные
Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.
Основные размеры усиленного профиля для гипсокартона:
- Длина — 3 метра, 4 метра, 6 метров
- Высота полок — 4 см
- Ширина спинок — 5 см, 7,5 см, 10 см
Угловые
Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:
- защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
- штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35
Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.
Маячковые
Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.
Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.
Арочные
Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).
Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.
Правила выбора для межкомнатных перегородок
Стандарты размеров профилей для возведения несущих каркасов гипсокартонных перегородок – это важнейшая информация, которая помогает быстро решить следующие задачи и избежать ряда проблем:
- Точный расчёт количества профиля, в зависимости от его несущей способности и шага между вертикальными стойками / горизонтальными импостами.
- Возможность составления подробной сметы на материалы, а также предварительный расчёт количества отходов.
- Определение транспортного габарита, подбор оптимального автомобиля для доставки конструктивных элементов на объект.
- Возможность расчёта массы детали, что позволят подобрать грузоподъёмные механизмы для разгрузки материалов на объекте.
- Знание габаритов также позволяет точно опередить, какую площадь будет занимать перегородка из ГКЛ в комнате, что влияет на подсчёт технико-экономических показателей.
- Сведения о толщине профильного элемента в составе каркаса позволяют подобрать эффективный утеплитель для удовлетворения теплотехнических и звукоизоляционных требований.
При знании всех типовых габаритов профильных элементов, входящих в состав каркаса перегородки из ГКЛ, проектировщик может составить подробную спецификацию в которой будут указаны длины и количество профильных элементов каждого типа, что существенно снизит необходимость заказа лишних материалов и позволит оптимизировать затраты.
Фурнитура для крепежа гипсокартона.
Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.
- Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
- Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
- Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
- Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
- Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
- Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.
Применение и виды профиля для гипсокартона
У профилей, предназначенных для гипсокартона, есть несколько разновидностей, согласно их назначению. Профили, предназначенные для каких-либо отделочных материалов, часто находят применение не только в жилых квартирах, но также и в промышленных и сельскохозяйственных помещениях, в общественных зданиях и различных офисах. А все дело в том, что данный вид отделочных работ очень надежен и прост.
Профиль может быть использован для того, чтобы возводить легкие перегородочные стены, арки, различные полки и ниши, а также подвесные потолки. В зависимости от функции, которую будет выполнять данный каркас, профиль может быть разделен на категории:
- угловой;
- потолочный;
- направляющий;
- стоечный.
Ниже пойдет речь о том, как применять и какие есть размеры профиля для гипсокартона.
Стоечный профиль
Данный вид профиля предназначен для того, чтобы сооружать несущие конструкции каркаса – вертикальные стойки, на которые будут затем крепиться листы гипсокартона. Сечение стоечного профиля является швеллером, боковые части которого называются полками, а основание – спинкой. У данного профиля размер полки всегда составляет 50 мм, а вот спинка может иметь несколько размеров – 100, 75, 65 и 50 мм. Исходя из этого, размеры стоечного профиля могут быть такими: 50х50, 50х65, 50х75, 50х100.
Фактически профиль имеет ширину примерно на 1,5 мм меньше заявленной, благодаря чему обеспечивается прочное соединение с направляющим профилем, которое исключает деформацию.
Направляющий профиль
Уже из названия понятно, что данный вид профиля необходим для того, чтобы крепить к нему стоечный профиль. Также этот профиль используется для перемычек. Такой прием используется в том случае, когда производится монтаж дверных коробок в каркас.
Направляющий профиль может иметь несколько различных размеров: 40х50, 40х65, 40х75 и 40х100. Направляющий профиль имеет абсолютно такой же размер спинки, как и у стоечного профиля, а ширина полки у всех четырех видов составляет 40 мм, благодаря чему можно прикреплять листы гипсокартона непосредственно к ним.
У направляющего профиля существует еще один тип, который имеет размер 27х28 мм. Данный тип направляющего профиля может применяться в качестве основы, к которой можно будет крепить впоследствии подвесной потолок.
Потолочный профиль
Данный профиль используется для того, чтобы сооружать каркас, на который будет крепиться подвесной потолок. Потолочный профиль имеет размеры 60х27 мм, а его длина может иметь несколько значений – 3, 3,5 или же 4 метра.
Угловой профиль
Основное назначение такого профиля состоит в защите кромок листов гипсокартона от повреждений. Защите подлежат торцы перегородок и проемы. Состоит угловой профиль из двух полок, размером 31х31 мм, которые изготовляются из оцинкованного железа или алюминия. Угол между полками равен 90 градусам, а на самих полках имеется большое количество отверстий, которые зашпаклевываются при отделке, благодаря чему обеспечивается очень хорошее сцепление с листами гипсокартона.
Профиль для гипсокартона чаще всего имеет длину 3, 3,5 или 4 метра, но если есть такая необходимость, то может быть изготовлен профиль длинной до 7 метров. Один погонный метр профиля весит от 0,4 до 1 кг, в зависимости от того, какое он имеет сечение.
В этой статье были приведены основные размеры профиля для гипсокартона в зависимости от вида и назначения.
