Проект мансардной крыши частного дома

СТРОПИЛЬНАЯ СИСТЕМА МАНСАРДНОЙ КРЫШИ: ЧЕРТЕЖИ

В зависимости от формы и размеров крыши, стропильная система мансардного этажа может быть простой или более усложненной. Важными факторами являются длина перекрываемого пролета, угол наклона крыши, снеговая и ветровая нагрузки и масса кровельного материала, сечения конструктивных элементов, расстояние между стропилами.

Небольшие по ширине помещения перекрываются простыми по конструктиву крышами. Самая простая кровля — односкатная. Стропила укладываются на мауэрлат, расположенный на несущих стенах. Угол наклона может быть любым. В зависимости от ширины пролета, с увеличением ширины пролета конструкция усложняется дополнительными опорами.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Какие особенности следует учитывать при выборе материалов и мебели

Мансардная крыша имеет и определенные недостатки. Далее приведены рекомендации, которые следует учитывать, выбирая стройматериал и мебель для верхней комнаты.

Подобрать качественную паро- и гидроизоляцию. Учитывая расположение материалов, они должны быть легкими, чтобы не утяжелять конструкцию. Хорошие материалы позволят поддерживать в помещении комфортную влажность воздуха.
Обеспечить достаточную теплоизоляцию

Это очень важно для комнаты на чердаке, чтобы предотвратить потери тепла.
Если конструктивные элементы выполнены из дерева, их обрабатывают антисептиком.
Для внутренней отделки помещения следует использовать легкие по весу материалы (например, гипсокартон).
Нужно подбирать мебель с учетом скошенного потолка.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.

Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Крыша для дома с мансардой

Мансарды пришли к нам с легкой подачи французского архитектора Франсуа Мансара, так что в своем классическом исполнении они сохранили флер французской утонченности. Это подчеркивают классические двухскатные крыши со слуховыми окнами и фахверковыми фронтонами. В противовес современная скандинавская мода – четырехскатные крыши под цвет фасадов.

Легкий оттенок средиземноморского стиля придают многощипцовые крыши причудливой формы. Ими можно укрыть сразу несколько мансард в больших коттеджах. Викторианские особняки принесли моду на асимметричные кровли с изогнутыми линиями на фронтонах. Английским домам с мансардой свойственен большой уклон скатов, а в современной интерпретации – вальмовые крыши.

В небольших европейских городках все чаще встречаются маленькие частные дома с аккуратной односкатной кровлей над мансардой. Это очень минималистично, функционально и сравнительно бюджетно. А модна на эко-тренды и энергоэффективность привела к активному использованию массивного остекления и солнечных панелей.

Все классические виды черепицы хороши своим аккуратным внешним видом и огнеупорными свойствами. Но штучные материалы всегда дороже, с ними сложнее работать и они тяжелее и требуют укрепления. Листовая металлочерепица или профнастил легко настилаются, но не годятся для сложных форм кровли и шумят во время дождя.

Зачем делать мансарду

В первую очередь, это комфортное дополнительное жилое помещение в любой сезон. При правильной организации всей конструкции мансарда станет любимым местом для проведения досуга или проживания всех членов семьи, а также на неожиданный прием гостей, которым понадобится спальное место.

Многощипцовая крыша с мансардой смотрится очень эффектно и, можно сказать, является украшением всего дома. Но одного желания произвести впечатление будет мало. Сама конструкция довольно сложна, а многочисленные пересечения скатов будут образовывать ендовы (сформированные внутренние углы). Именно ендовы считаются наиболее слабым местом в многощипцовой кровле, так как по ним будет протекать большая часть атмосферных осадков и скапливаться снег, что добавит нагрузку на всю конструкцию. Но при должном уходе все недостатки сводятся к минимуму.

Какого размера должна быть мансарда? При параметрах жилплощади 10 на 12 м 2. достаточно выделить территорию равную одной трети или половине дома. То есть 40-60 м 2. Материалы, используемые под строительство: пено- или газобетон, керамоблок, кирпич, каркас, дерево. Чтобы понять, какая мансарда необходима, нужно знать размеры жилой постройки (10х13, 11х12, 11х13 и т.д.), наличие гаража, подсобных и подвальных помещений, этажность здания. Тип материала, используемого для возведения стен и перекрытий, желаемую функциональность комнаты.

Не нужно забывать о тепло- и гидроизоляции. Если мансарду, даже временно, предполагается использовать для проживания, обязательны качественный гидробарьер, пожаробезопасная термоизоляция и обработка антисептиками всех поверхностей стен, пола и потолка.

Приблизительный макет строения выглядит так:

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

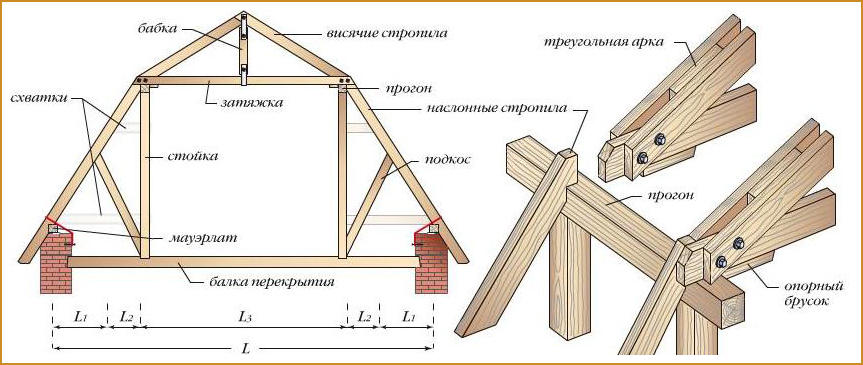

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

Стойки — вертикально расположенные элементы, которые служат опорой.
Прогоны расположены вдоль мансарды.
Наслонные стропила — это наклонная основа для настила.
Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
Висячие стропила. Они расположены в верхней секции крыши.
Затяжка служит для увеличения прочности всей конструкции.
Подкосы являются дополнительной опорой для наслонных стропил.

Утепление мансарды

Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:

Нарежьте плиты минваты и вставьте их враспор между стропилами.
Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.

Наглядно процесс теплоизоляции мансарды показан в очередном видео:

Готовые проекты

Рассмотрим некоторые проекты домов с мансардной крышей. На фото представлен традиционный дом с двускатной мансардой.

К его преимуществам можно отнести следующее:

Простота конструкции. Такую двухскатную систему просто не только проектировать, но и возводить.
В качестве освещения мансардных комнат использованы наклонные окна в крыше.
Благодаря наличию двух фронтонов можно выполнить не только вертикальные окна в торцевых частых мансардного помещения, но и полноценный балкон. В качестве навеса над ним выступает карнизный свес крыши.

Еще один проект является наглядным примером того, как даже под шатровой крышей можно обустроить удобную и просторную мансарду.

Недостача площади под пологой четырехскатной конструкцией компенсируется за счет выступающих фронтонов и скатной системы над ними. Благодаря этому приему можно не только снабдить мансарду традиционными вертикальными окнами, но и обустроить удобные балконы, которые позволят любоваться окружающим видом. Дополнительное преимущество, которое дают окна во фронтонах, – это отсутствие необходимости обустраивать мансардные оконные системы.

Выбор конструкции кровли

Для устройства мансардного этажа вместо обычного чердака подойдут следующие типы крыш (изображены ниже на схеме):

обычная двускатная с уклоном 45° и больше (крутая);
ломаная кровля;
четырехскатная полувальмовая.

Двускатная мансардная крыша наиболее проста в исполнении и экономична в плане расхода материалов. Но за это придется расплачиваться меньшей полезной площадью и наклонными стенами пристроенного этажа, не позволяющими разместить высокую мебель. Это не станет проблемой, если в мансарде планируется обустроить спальню — кровати спокойно встанут около продольных стен. Другой способ решить вопрос – приподнять стропильную систему на необходимую высоту, как показано ниже на чертеже.

Кровля с ломаными формами — наиболее популярный вариант, поскольку позволяет сделать наверху полноценные жилые комнаты. Если не предусматривать на ее склонах выступающие окна, то по технологии монтажа такая крыша ненамного сложнее двускатной, хотя расход стройматериалов увеличится. Чтобы упростить вам выбор, предлагаем рассмотреть и сравнить 3 самых распространенных варианта мансардной надстройки для частного дома стандартных размеров 6 х 6 м:

Крутая кровля с двумя скатами, наклоненными под углом 45°.
Ломаная конструкция, где нижние стропила наклонены под углом 60°, а верхние – 30°.
То же, что вариант 1, только фермы подняты на высоту 60 см, а стропильные ноги стоят под углом 37,5°.

Все три сооружения мы для удобства изобразили на одном чертеже, который можно взять за основу для будущего строительства.

Чтобы выбрать лучший из трех вариантов, предлагаем изучить сравнительную таблицу, где представлены параметры мансардных помещений из расчета на 1 погонный метр длины здания.

Зная длину кровельных скатов, указанный в табличке, можно приблизительно прикинуть расход стройматериалов для каркаса, покрытия и утепления. Следующая таблица дает возможность оценить общую площадь комнат второго этажа при реализации всех 3 решений в частных домах с различными размерами.

Этапы строительства мансардной крыши своими руками

Начинается строительство с укладки деревянных балок поверх гидроизоляции, сверху которых будут уложены стропильные балки. В качестве гидроизоляции используйте рубероид. При использовании деревянного покрытия, нижний брус не нужен.

Далее на балки ставят стойки из дерева на расстоянии порядка 2 метров друг от друга. Они должны располагаться строго перпендикулярно в одной плоскости, поскольку на них будут держаться стены мансарды. Изнутри при желании их оббивают фанерой или гипсокартоном, добавляют утеплитель и зашивают. Крепят стоки металлическими скобами или же шипами.

Укладываем верхний брус из дерева и закрепляем его. Затем устанавливаем балку для опоры подстропильной ноги из деревянной доски или бруса. Это позволит прикрепить крышу к зданию более прочно. Желательно слой балки покрыть рубероидом от гниения. Также желательно подкрепить конструкцию отожженной проволокой.

Устанавливаем стропильные ноги: делаем разметку на местах расположения стропил, желательно, чтобы шаг составлял около 100 см. Первыми ставим крайние стропила к фронту, но нужно, чтобы их верхняя часть совпадала с крайней линией фронтона. Стропила нужно делать из доски, на которых нет сучков. Когда крайние стропила установлены, между ними натягивают шпагат, чтобы остальные было легче установить. Затем они соединяются все друг с другом.

Сверху конструкции устанавливают коньковую балку для поддержки стропильных ног. Она нужна в том случае, если крыша очень велика и тяжелая. Если стропило меньше 8 метров, она не нужна, но нужно сделать растяжки под коньком. Они нужны в качестве страховки при сильной нагрузке покрытия снегом или же, как потолочные балки мансарды.

Затем устанавливаем кобылки. Это делается по тому же принципу, как и установка стропил. Сначала устанавливаются крайние, затем на шпагат натягиваются все остальные. Они обязательно нужны, поскольку при загнивании покрытия их сменить гораздо проще, чем разбирать всю крышу.

На кобылки прибивают доску подола, которая нужна от задуваний ветра и попадания осадков под кровлю.

На места, где вы хотите поставить окна, стропила следует прикреплять поперечными брусками, которые будут также частями проема для крепления оконной рамы.

Сверху стропил прибиваются рейки для обрешетки, шаг обрешетки зависит от материала для кровли. Поверх обрешетки прикрепляем скобами полиэтиленовую пленку в качестве гидроизоляции внахлест слоями снизу вверх. Сверху накладываем теплоизоляцию из минеральной ваты.

Можно выстилать кровлю снизу вверх. На местах излома кровля верхнего ряда должна находиться выступами под настилом нижнего ряда.

И в заключение работы устанавливается конек, причем он должен быть таким, чтобы попадание осадков под кровлю было сведено к нулю.

Также не забывайте про вентиляционные окошки и про оконные проемы.

Что такое мансарда и как она появилась

В XVII веке французский архитектор Франсуа Мансара стал использовать в разработке проектов высокие крыши. Это позволяло достичь необходимых визуальных эффектов, создать красивый дизайн здания. Помещение под высокой крышей получилось довольно просторным и архитектор предложил использовать его в качестве комнаты для не слишком именитых гостей или обслуживающего персонала. В XVIII веке мансарды получили широкое распространение в России, например, в Санкт-Петербурге многие здания были оснащены просторными мансардами, крышей сложной формы. В дальнейшем преимущества таких конструкций стали более популярны.

Мансарда делает здание более функциональным

Мансарда представляет собой жилое чердачное помещение, расположенное под высокой кровлей. Эта площадь чаще всего занимает всё свободное пространство под крышей, но возможны и варианты, в которых комната размещена только на определённой части чердака. Высота стен наклонного потолка часто не превышает 1,5 м, а далее начинается угол ската кровли. Конструкции могут быть различными, но всегда мансарда требует определённого обустройства, предполагающего утепление, оборудование жилой зоны.

Когда нельзя и когда можно делать мансарду

Обустроенная и комфортная мансарда — это дополнительное жилое помещение в доме. При этом существуют ситуации, когда невозможно сделать чердак жилым и уютным помещением. В таких случаях возникают существенные проблемы и помещение может быть неудобным в эксплуатации.

Мансарда может быть очень небольшой, но для обустройства важно учитывать определенные требования

Создание жилого помещения на чердаке осложнено или невозможно в следующих ситуациях:

если высота потолка в наиболее высокой точке составляет менее 2,4 м;
слишком низкое, затрудняющее передвижение расположение горизонтальных стяжек стропильной системы;
если стропильная система и перекрытия слишком лёгкие и не подходящие для обустройства жилого пространства на чердаке;
обустройство мансарды в уже готовом доме, что требует разбора кровли.

Лучшим вариантом является проектирование дома сразу с мансардой. Это позволяет предусмотреть все особенности чердачного жилого помещения и сделать крышу с оптимальными параметрами. Если же дом уже построен, а кровля имеет достаточную высоту и выполнена из прочных материалов, то сделать мансарду можно в готовом строении. Конкретного варианта обустройства в таком случае не существует, так как все зависит от индивидуальных особенностей готовой кровли, прочности чердачных перекрытий и других факторов.

Особенности конструкции

Для сооружения мансарды в строящемся доме следует правильно оборудовать крышу. При этом конструкция мансарды состоит из несущих элементов кровли и чердачного перекрытия, а для полного обустройства проводятся утепление, гидроизоляция и отделочные работы.

Обустройство чердака под мансарду требует тщательности

Для того чтобы чердачное помещение стало комфортной жилой комнатой важно предусмотреть наличие в конструкции кровли всех необходимых слоёв. Обязательно при строительстве крыши размещают следующие слои:

пароизоляция, которая необходима для отведения лишней влаги из помещения наружу. Для этого используется специальная плёнка, которая крепится на обрешётку, зафиксированную на стропильной системе;
утеплитель, обеспечивающий сохранение тепла внутри помещения. Материал должен быть негорючим, долговечным и практичным в эксплуатации;
гидроизоляция, выполняющая функцию защиты помещения и несущих элементов от влаги, поступающей снаружи;
вентиляционный зазор необходим для сохранения кровли и предотвращения гниения. Высота вентзазора составляет 45–50 мм, а расположено это вентиляционное пространство между гидроизоляцией и внешним кровельным материалом.

Перед строительством дома с жилым чердачным помещением создаётся проект, в котором содержится вся важная информация о будущем сооружении. Проект предполагает наличие подробного чертежа всего дома и мансарды в частности. Дополнительная информация содержит данные об используемых материал, параметрах помещения.

Для любой мансарды нужен подробный план-проект

При проектировании учитывается множество факторов. Например, вариант обогрева чердачного помещения, климатические условия, назначение комнаты. Это позволяет сделать мансарду, максимально соответствующую условиям эксплуатации и отвечающую современным требованиям комфорта.

Виды крыш домов под обустройство мансарды

В зависимости от вида кровли частных домов площадь мансарды будет меняться. Также ее конструкция скажется на общей стоимости строительства. Далее перечислены наиболее распространенные виды крыш, их преимущества и недостатки.

Односкатные

Односкатные крыши редко применяют в жилищном строительстве. Чаще такие виды применяют при обустройстве гаражей и подсобных помещений, а не частных домов. Пространство под ними крайне неудобно использовать для оформления мансарды.

Двускатные

Двускатные крыши очень распространены, такой проект можно назвать классическим. Такая кровля состоит из двух частей, которые в месте пересечения соединяются коньком из металла. При этом размер полотен и угол, под которым они зафиксированы, может отличаться.

Двускатные крыши считаются самыми функциональными. Пространство под ними удобно использовать для обустройства мансарды.

Вальмовые

Вальмовые крыши представляют собой усложненную конструкцию двускатных. Вместо внешних стенок, называемых фронтонами, у них обустроены треугольные скаты (вальмы). Как показывают проекты, часто на них располагают окна.

Вальмовые крыши очень интересно смотрятся на фото. Ввиду сложной конструкции их проектирование и возведение стоит доверить специалистам. Эти виды кровли лучше противостоят сильным ветрам и осадкам. В частных домах и коттеджах чаще всего обустраивают именно вальмовые крыши. Под ними остается достаточно много пространства для мансарды.

Внимание! Еще один вариант крыши с вальмами – шатровая. Она проектируется из треугольных скатов, которых может быть 4 или больше

Они держатся металлическими коньками, на самом верху в центре сходятся.

Ломаная

Ломаная крыша – по сути, та же двускатная, но полотна кровли имеют излом. На фото можно увидеть проекты с окнами на фронтонах.

Преимущества ломаной крыши в том, что обтекаемая форма делает ее устойчивой к порывам ветра. Также под ней остается достаточно пространства для обустройства жилой комнаты.

Комбинированные

Комбинированные кровли подходят для устройства балконов и мансард. Они выглядят на фото очень оригинально, но требуют немалых затрат на проект и строительство.

Купольные и конические

Конусные типы крыш устанавливаются над круглыми или многогранными зданиями. Для них используются опорные элементы. Купольная крыша считается одной из оригинальных и красивых форм крыш частных домов.

Купольная — используются в современном пост-модерн стиле

Благодаря своей конфигурации, сооружение хорошо переносит все капризы природы, обладает повышенной прочностью и сейсмоустойчивостью.

Такая крыша придает дому замково-башенный вид

Недостатками такого вида крыш считается:

Чрезвычайная сложность их монтажа;

Невозможность размещать на них окна или обустраивать полезное пространство под ними;

Такой вариант кровли редко используется для частного дома и является одним из самых затратных.

РАСЧЕТ МАНСАРДНОЙ КРЫШИ

Расчет мансарды включает в себя расчет площади помещения, расчет параметров кровли, расчет теплоизоляции стен и кровли, расчет суммарной нагрузки мансарды на здание.

Площадь мансарды зависит, конечно же, от площади дома и от формы крыши, поскольку на мансардном этаже есть полезная площадь и глухие зоны. Согласно нормам проектирования мансарды, при определении площади помещения мансардного этажа, учитывается его площадь в местах с высотой до кровли 1,5 м при наклоне кровли 30, 1,1 м — при 45 и 0,5 м — при 60 и более. При промежуточных значениях высота определяется по интерполяции.

Площадь участков с меньшей высотой учитывается в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2 м при наклоне потолка 30, 0,8 м — при 45-60, не ограничивается при 60 и более. Как правило, глухие зоны используются для размещения шкафчиков для хранения, встроенных шкафов.

Подведем итоги

Мансарда – это более чем полезное помещение. И пусть на ее создание придется потратить свои кровные средства, но ее дальнейшее использование с лихвой все окупит. А благодаря разнообразным вариантам кровли под мансарду, у вас появляется возможность выбора. Каждая из типов кровли уникальна по-своему. Остается только выбрать оптимальный вариант для себя и воплотить все в жизнь.
