Монтируем потолок Армстронг: размеры плитки и способы крепления

Преимущества панелей

Подвесные потолки «Байкал» ценятся за удобство монтажа, большой выбор расцветок и фактур. Так, на этапе производства панелям придаётся определённый внешний вид. Плита может быть окрашена или обтянута стеклотканью. Второй вариант отличается повышенной устойчивостью к сырости.

Потолки «Армстронг» выпускаются с различными декоративными кромками, что позволяет применять их для воплощения нестандартных дизайнерских идей. Панели «Байкал» не исключение. Кроме того, есть дорогие и дешёвые варианты: стоимость одной плитки начинается от 30 р. и доходит до 150 р. Всё это делает материал востребованным у широкого круга потребителей с разным достатком.

https://youtube.com/watch?v=_x5nosfqvhk

Виды потолочных светильников

Существует несколько видов светильников, используемых в подвесных потолках армстронг.

Растровые светильники — светильники, специально выпускаемые для потолков данного типа, размером 600х600 мм. Их можно ставить в шахматном порядке вместо потолочных плит. Единственное требование: на реечный каркас в местах установки светильников устанавливаются дополнительные подвесы. Такие светильники комплектуются лампами дневного освещения.

Растровые светильники

Светодиодные светильники — также выпускаются размером 600х600 мм или 1200х600 мм и комплектуются светодиодными лампами.

Светодиодные светильники

Точечные светильники — могут быть использованы в подвесных потолках, под них делаются отверстия в центре потолочных плит.

Точечные светильники

Технические характеристики потолочных панелей Байкал

В общем и целом это полноценный подвесной потолок эконом класса, недорогой, примерно по 1,4 долл. за одну плиту, и в то же время долговечный. К преимуществам Байкала причисляют белый цвет лицевой поверхности, что обеспечивает светоотражающую способность подвесного потолка на уровне 82-83%.

Панель Байкала легко отличить по своеобразной текстуре и перфорации

Более детально разобраться в том, что собой представляет потолочная отделка Байкал, можно, лишь ознакомившись с основными техническими характеристиками:

• Размер панели для подвесного потолка 600х600 мм, толщина всего 12 мм. Именно из-за незначительной толщины изделия Байкал не делают в формате 1200х600 мм. Собственной прочности и несущей способности потолка Армстронг не хватает, поэтому стандартный формат ограничен 60 см;
• Прессованное волокно, из которого нарезают плиты для потолка, выдерживает увлажнение до 90%. Это означает, что Байкал может устанавливаться на потолки в кухонных и хозяйственных помещениях с естественным уровнем влажности, даже без наличия отопления.

На поверхности декоративной отделки Baikal выполнена перфорация и нанесено защитное антибактериальное покрытие. Благодаря этому можно не опасаться появления эффекта хлопанья в условиях сильных сквозняков, а пропитка защитным реагентом избавляет от развития патогенной микрофлоры.

Технические характеристики потолочных плит Оазис

Панели для отделки потолков марки Oasis можно было бы считать копией Байкала. Технические характеристики Оазиса практически идентичны тем, что заявлены в документации на Baikal. Можно добавить, что в обоих случаях:

• Цвет панели — белый;
• Вес одной секции 60х60 см составляет 2,54 кг;
• Кромка плиты обрезана по типу «Борт».

И все же отличия существуют, но они относятся к внешнему виду декоративной отделки. Например, поверхность Байкала покрыта микро бороздами, напоминающими текстуру декоративной штукатурки короед, кроме того, есть точки перфорации, по которым безошибочно можно отличить байкальскую плитку от Оазиса.

У Оазиса фактура похожа на штукатурный набрызг

Лицевая поверхность последней очень похожа на набрызг декоративной штукатурки, ее еще называют «барашковой». По внешнему виду текстура напоминает мелкие крупинки, плотно напрессованные на ровную поверхность потолка. Кроме того, у Оазиса нет перфорации, ее можно встретить только в модификации потолочной отделки «Оазис Плюс».

О функциональности

Выбирая потолок Байкал, следует ориентироваться на европейских производителей. Ведь в последнее время участились случаи подделок, создаваемых китайскими предприятиями. Такие поддельные конструкции имеют критическую толщину в 8 мм и даже меньше, поэтому о качестве изделий говорить не приходится.

Поэтому продукция должна иметь сертификаты, в частности по стандартам огнестойкости.

При влажности воздуха более 70 процентов возможна деформация конструкции, однако даже при достижении 90 процентов плиты не будут провисать. Поэтому соблюдение этого параметра позволит потолку Байкал прослужить 15 лет.

Ухаживать за конструкцией легко.

Их можно пылесосить, чистить щеткой, протирать влажной тряпкой. Нельзя только использовать абразивные частицы и моющие средства. Исключением только являются потолки Байкал толщиной 4 см, с покрытием со стеклотканью.

Но и это еще не все, антибактериальные свойства позволяют использовать потолки Байкал в медицинских и детских учреждениях, где это имеет самое важное значение

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

Формула расчета площади прямоугольного потолка

1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

2. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

3. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

4. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

каркас для потолка

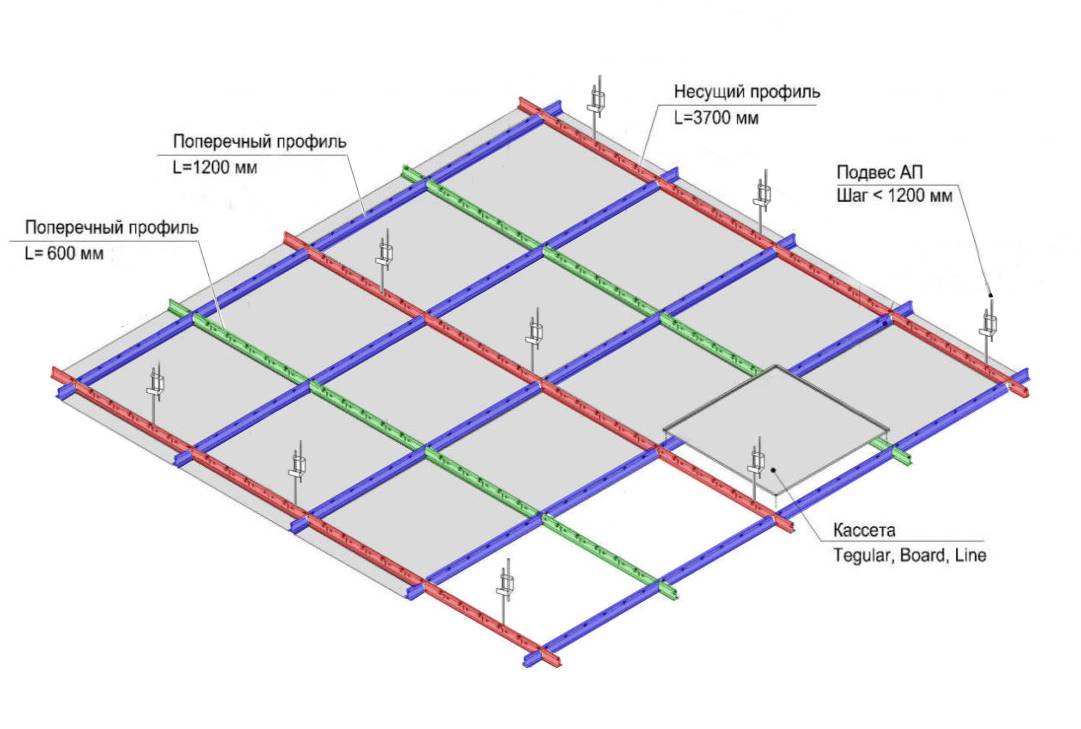

Продольные и поперечные профили подвесной системы

5. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

6. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, м	Количество плит, шт.	Стеновой профиль, шт.	Несущий профиль, шт.	Продольный профиль, шт.	Поперечный профиль, шт.	Подвесы, шт.
3х3	25	4	2	12	10	9
3х4	34	5	3	16	15	12
3х5	42	6	4	20	20	15
4х4	45	6	6	24	18	16
4х5	56	6	8	30	24	20
4х6	67	7	10	30	30	20
5х5	70	7	8	40	36	25
5х6	84	8	10	40	45	25
5х7	98	8	12	48	63	30

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Комфортные решения с потолком Армстронг

Вышеупомянутый вопрос звукоизоляции и звукопоглощения является особенно важной проблемой в офисных помещениях, где с каждым годом работает все больший процент людей

Одной из наиболее частых неприятностей при работе такого типа является чрезмерный шум, производимый телефонными звонками и офисным оборудованием, что особенно остро ощущается в офисах открытой планировки.

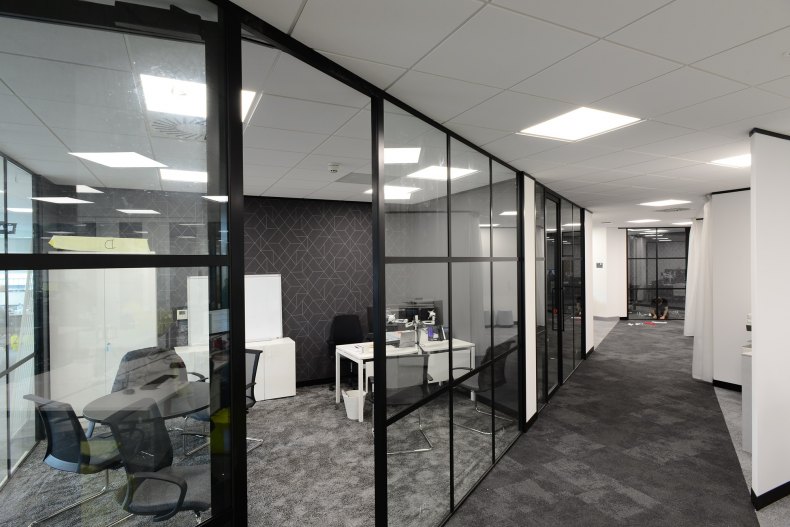

• В офисах открытой планировки, где в одно и тоже время, сконцентрировано много людей, лучше всего использовать потолочную плитку, которая минимизирует шум и, следовательно, хорошо поглощает нежелательные звуки и регулирует их чрезмерное отражение.
• Здесь хорошо подойдет потолочная плитка третьего поколения. В конференц-залах, с другой стороны, возникает необходимость, поддерживания баланса между изоляцией от внешнего шума и хорошим качеством звуков внутри помещений.
• В этом случае подойдет потолочная плитка со стандартными параметрами, например ULTIMA, PERLA, SAHARA или SAHARA MAX.
• Для отдельных офисов (например, кабинета главы компании), где требуется максимальная конфиденциальность, чтобы разговоры и звуки не просачивались наружу, может потребоваться индивидуальный подход.

Как бы то ни было, новая потолочная система Armstrong TECH ZONE подойдёт для современных офисных интерьеров различного типа.

• Продукция фирмы Armstrong позволяет подобрать индивидуальное решение, исходя из ваших потребностей. TECH ZONE спроектирована таким образом, чтобы интегрировать все технические элементы (освещение, вентиляция, кондиционирование, противопожарная защита и даже звук) в модули подвесного потолка (например, из плит с высокими акустическими параметрами).
• Специально разработанные технические зоны (шириной 150 или 300 мм) позволяют функционально организовать служебные устройства между досками, благодаря чему получается эстетичная и однородная плоскость потолка.

Разнообразие, технические возможности и эстетика потолочной плитки делают подвесные потолки, не только монолитные, все чаще встречаются в таких интерьерах, как торговые центры, отели, развлекательные и спортивные центры, аэропорты и даже школы и больницы.

Их эстетика и качество позволяют создать уникальную внутреннюю атмосферу (в том числе за счет интеграции панелей с освещением) и в то же время получить комфортную среду с точки зрения акустики и полезности.

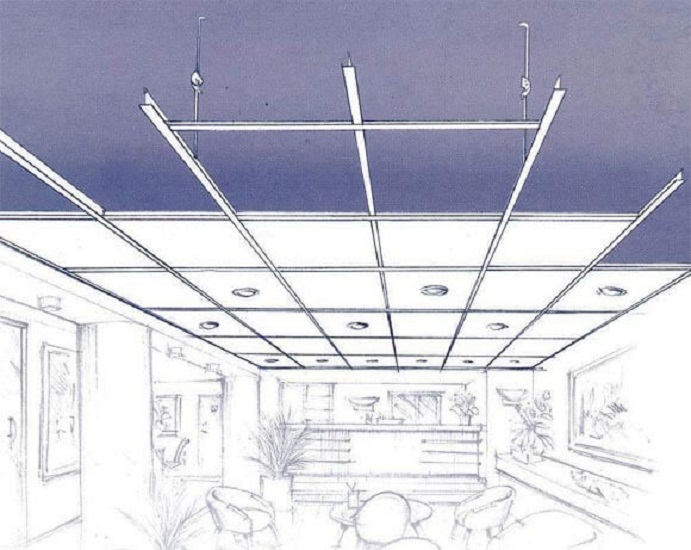

Конструкция потолка в сборе

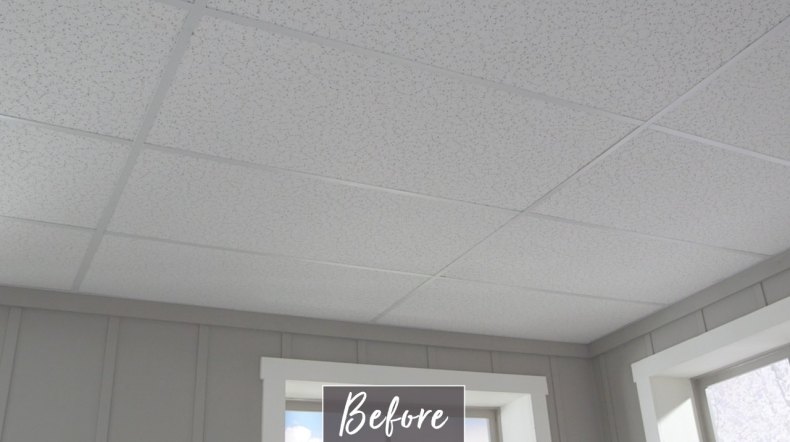

Смонтированный потолок имеет привлекательный внешний вид, отвечающий современным требованиям к качественной отделке. Панели белые, с небольшим рельефом в виде ненавязчивого орнамента. Есть непрозрачные и полупрозрачные варианты. В одном помещении можно комбинировать плиты обеих разновидностей. Так отделка получается выразительнее, чем при использовании одного вида изделий.

Помимо плит, в состав конструкции входят такие элементы:

• поперечные направляющие длиной 60 см;
• продольные профили с габаритами 3,7 м;
• пристенные планки;
• подвес в виде спицы-петли;
• дюбель-гвозди.

Металлический профиль имеет Т-образное сечение. На концах находится замковое соединение. Благодаря этому крепление обходится без дополнительных элементов.

Истоки и современность

Фальшпотолки – изобретение давнее: в античные времена использовали шелковую, льняную, хлопковую ткань, пропитанную известковым раствором. Панели из ценной древесины украшали кессонные своды поместий. Строительные технологии второй половины XX века сделали подвесные потолки общедоступными.

Прогресс «излечил болезни», подвесной потолок в ванной комнате стал привычной частью интерьера. Разнообразие видов позволяет выбрать удовлетворяющий требованиям владельца дома.

Актуальные разновидности группируются по способу монтажа:

• Подвесной (навесной) – обшитая рама висит на регулируемых тягах, подвесах, прикрученных к перекрытию. Грамотно спроектированный, смонтированный перемещается при осадке здания без видимых дефектов. Значительный межпотолочный зазор (более 100 мм) упрощает прокладку коммуникаций.

  Классический подвесной потолок.

• Подшивной – обрешетка крепится к плите напрямую или через промежуточные детали. Внешне неотличим от предыдущего. Жесткое соединение каркаса со стенами – причина появления трещин, деформации облицовки при подвижках конструкций дома. Потери высоты комнаты – минимальные.

  Подшивной пластиковый.

• Натяжной – полотно натягивается на багет. Легкий, упругий, минимально скрадывает пространство.

  Натяжной потолок способен предотвратить протечку сверху.

Кессонные решения составляют отдельную ветку фальшпотолков.

Разновидности потолков Армстронг

Существует несколько классов подвесных систем Армстронг, в зависимости от типа конструкции и дополнительных характеристик.

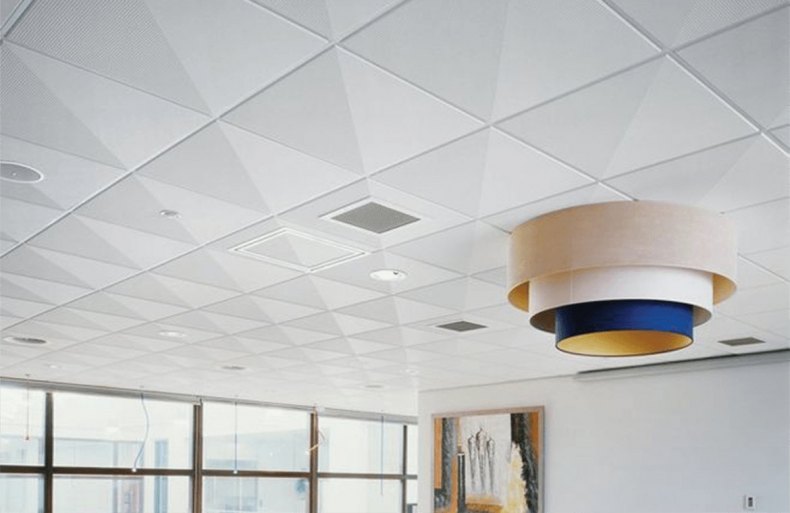

Дизайнерский потолок Армстронг

«Эконом-лайн»

«Байкал», «Оазис» и «Тетра» – самые недорогие разновидности этой серии, в которых для отделки профилей используются минераловолокнистые отделочные плиты. Самыми качественными считаются влагостойкие потолки Армстронг, но уровень влагостойкости класса «Эконом-лайн» всего 70%, что не позволяет использовать их для помещений с высокой влажностью.

Гипсовый потолок Армстронг с лепниной

Класс «Прима» — самые надежные потолки

Подвесные потолки «Прима» обладают улучшенными техническими характеристиками. Прежде всего, это высокий уровень защиты от влаги (до 95%), огнестойкость, а также толщина до 15 мм, что обеспечивает особую прочность покрытия. Гарантия на такой потолок до 10 лет. В серии «Прима» 6 разновидностей плитки, которые различаются по цвету и по рельефу.

Потолок Армстронг в гостиной

Акустический потолок – серия «Ультима»

Отличительная особенность этого класса – повышенная шумоизоляция (коэффициент звукопоглощения акустического потолка составляет 0,2-0,5). Такой потолок способен подавить внешний шум громкостью до 35 дБ. Защита от посторонних звуков достигается благодаря толщине плит в 22 мм, которая помимо защиты от шума обеспечивает надежность конструкции и влагоустойчивость в 95%.

Потолок Армстронг из минераловолокна

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.

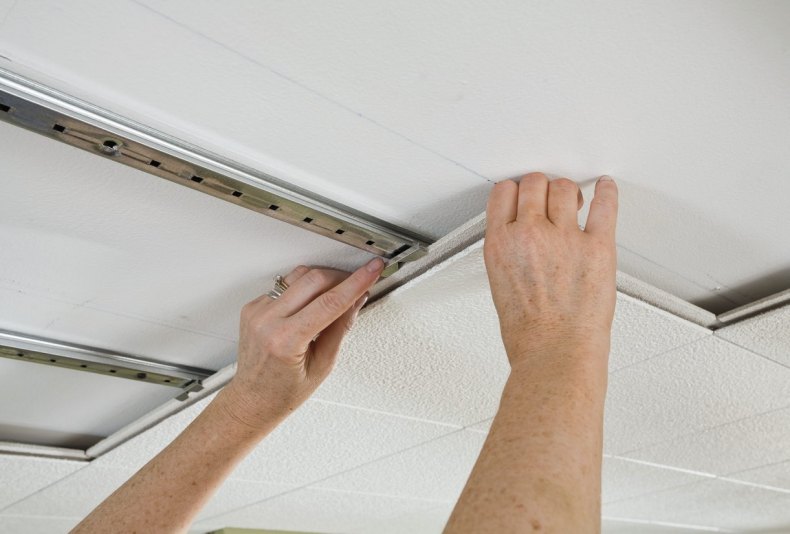

8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

ГОСТ по подвесным потолкам Армстронг

Согласно ГОСТ, характеризуются требования к данным конструкциям.

Что касается СНиП, то в нём ясно говорится, что потолки, именуемые системой Армстронг, являются малоопасными конструкциями, а использовать их можно в помещениях со следующими условиями.

Условия использования:

• При температуре не ниже +12°С;
• При влажности воздуха 70%, не более.

В случае, если модули разработаны их материалов негигроскопичных, то влажность допускается до 100%.

В данном отдельном случае, подвесная система подлежит дополнительной обработке полимером с внутренней стороны, с целью противостоять вредному воздействию коррозии.

Подвесные потолки могут изготавливаться из самых разных материалов: металла, дерева и минерального волокна, состав которого может быть разным. Каждый из этих материалов обладает различными характеристиками.

Что касается противопожарной безопасности, являющейся важнейшим моментом в плане безопасности потребителя, то согласно стандарту Великобритании (родины Армстронга), она установлена по времени, которое исчисляется в минутах, в течение которых, потолок способен устоять от разрушительного действия огня. Это и является фактором, который у нас принято называть так: предел огнестойкости.

Необходимые инструменты

1. Дрель электрическая или перфоратор
2. Сверло по бетону 6 см х 6 мм
3. Молоток
4. Болгарка или ножовка по металлу
5. Ножницы по металлу
6. Обивочная малярная нить
7. Линейка и карандаш
8. Строительный уголок 90 градусов
9. Гидроуровень или лазерный уровень

Комплектующие элементы потолка Армстронг:

• Плиты декоративные потолочные 600 мм х 600 мм х 12 мм
• Уголок пристенный (профиль ПУ 19 х 24)
• Профиль несущий тип Т 15 х 38 или Т 24 х 38
• Профиль поперечный тип Т 15 или Т 24
• Подвес (крепление потолка Армстронг)

Для вычисления размера крайних плит применяется простая формула:

• Ширину комнаты делят на ширину потолочной плиты
• К полученному остатку деления прибавляют длину плиты и результат делят на 2

Стыковка пристенного и поперечного профиля

Количество потолочных плит равно площади потолка. В упаковке 20 плит 600 х 600 общей площадью 7,2 м.кв. Профиль ПУ 19 х 24 (пристенный уголок) равен периметру помещения. Он имеет длину 3 м и полочки 19 мм и 24 мм. Лицевая полка снаружи окрашена белой краской. При расчете его количества используют коэффициент 0,5 на 1 м.кв.

Крепление несущего профиля к подвесу

Чтобы точно рассчитать комплектующие для потолка Армстронг, необходимо нарисовать план размещения плит, подвесов, несущих и поперечных профилей. Для расчета несущих профилей (длина 3,7 м), а так же поперечных профилей (длина 0,6 м) применяют коэффициент 0,84 на метр квадратный потолка.

Плюсы и минусы

Низкая стоимость
Простота установки
Широкий выбор дизайна
Отличные потребительские свойства
Хорошая шумоизоляция

При попадании воды плита может деформироваться.

Разметка стен и потолочного перекрытия

Разметку для крепления уголкового пристенного профиля производят при помощи лазерного уровня.

Установка поперечного профиля

По периметру помещения на стены наносят отметки, которые находятся в одной горизонтальной плоскости. По отметкам, при помощи малярной красящей отбивочной нити выполняют разметку стен. На потолочное перекрытие наносят оси несущих профилей. По линиям отмечают точки крепления на потолки универсальных подвесов с шагом 1 — 1,2 м.

Оценка потребительских свойств потолка Армстронг Байкал
Эстетичность 92%100

Внешний вид 82%100

Функциональность 89%100

Итого 87.7 Отличная оценка!

Монтаж подвесной системы

По отмеченной линии с шагом 40-45 см ударной дрелью или перфоратором делаются отверстия. Выполняем это сверлом по бетону диаметром 6 мм и на глубину 6 см. В отверстия забиваются пластиковые дюбеля. Пристенный уголок крепится к стене по линии саморезами по металлу в дюбель.

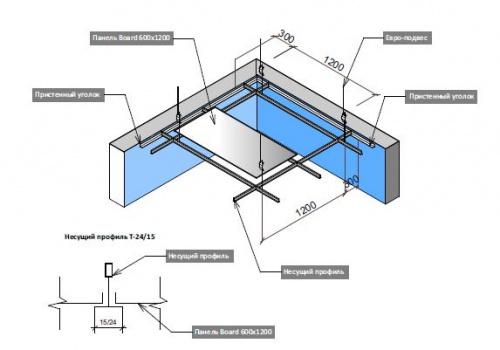

Вариант сборки каркаса

Несущий профиль подвешивается к существующему потолку на металлические подвесы. Подвес имеет строение, которое позволяет регулировать его длину (две спицы соединенные плоской пружиной).

На одной из спиц имеется петля, через которую подвес крепится к потолку саморезом. Вторая спица имеет крючок для закрепления несущего профиля. По первой оси с шагом 1 м к потолку крепятся подвесы.

Крепление несущего профиля к потолку

На старый потолок через подвесы монтируется несущий профиль. Он имеет длину 3,7 м и перфорации (отверстия) для крепления подвесов, поперечных профилей и стыковочных замков на торцах.

Эксперт по ремонту Михаил Прораб Важно помнить! Между пристенными, поперечными и продольными рейками всегда должен быть угол 90 градусов

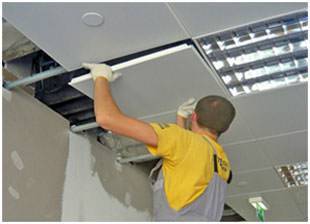

Монтаж потолка армстронг своими руками

Теперь приступаем к монтажным работам – начать их необходимо с установки стенового уголка. Здесь все просто – вооружаемся перфоратором или шуруповертом и в зависимости от типа стен в помещении крепим уголок по заранее отмеченным линиям. В углах эти элементы стыкуются с подрезкой под 45˚.

Разобравшись с периметром, можно заняться установкой основной массы подвесов. Здесь также сложного ничего нет. В отмеченных местах сверлим отверстие, вставляем в него пробку и крепим собранную «бабочку» сквозь петлю вставленной в нее спицы.

Установка потолка армстронг фото

На следующем этапе устройство потолка армстронг предполагает установку направляющих. Здесь тоже все до гениальности просто – профиль просто надевается на крючки подвесов. Обеими своими концами он должен лечь на пристенный уголок. Если профиль сильно длинный, его необходимо подрезать, а если короткий, то нарастить – делается это просто: от аналогичного профиля отрезается недостающий участок и присоединяется посредством специальных защелок, которые предусмотрены конструкцией этого профиля.

Когда все направляющие установлены, их необходимо ориентировать в плоскости. Для этого натягиваем пару-тройку поперечных нитей и, регулируя высоту подвесов, добиваемся такого положения, чтобы все профили в помещении едва касались этих нитей.

Теперь можно идти дальше и устанавливать длинные перемычки. Для их установки в направляющих имеются специальные вытянутые прорези – перемычка просто защелкивается в них. По ходу работы придется добавлять подвесы – каждую перемычку необходимо будет закрепить посередине. Разобравшись с длинными перемычками, устанавливаются короткие – монтируются они точно так же, как и длинные.

Монтаж потолка армстронг – инструкция

И последний этап, который предусматривает технология монтажа подвесного потолка армстронг – это установка карточек и осветительных приборов. С карточками все достаточно просто – они вкладываются в ячейки и в дополнительном креплении не нуждаются. Светильники потребуют большего внимания – в углах ячейки (в которой предусматривается установка квадратного осветительного прибора) нужно дополнительно установить 4 подвеса. Если вам не нравится офисный вариант осветительных приборов для потолка армстронг, то можно воспользоваться точечными светильникам – их врезают непосредственно в саму картонную карточку.

Технология монтажа подвесного потолка армстронг своими руками

Вот так и делается подвесной потолок армстронг своими руками. Сложного в этом процессе ничего нет, главное все делать последовательно и четко выдерживать уровень горизонта.

Установка и отделка своими руками

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали

Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Технические характеристики

Цвета плит.

1. Звукоизоляционные свойства. Звук изменяется при переходе между совместными помещениями: 3=<30дБ; 4=30<дБ<35; 5=>35дБ.
2. Звукопоглощающие свойства. При прохождении и резонировании воздушного потока звуковая энергия превращается в тепловую: 3=<0.45; 4=0.45≤αw<0.65; 5=>0.65.
3. Устойчивость к влаге. Плиты не провисают при попадания влаги: 1=70%; 2=90%; 3=95%; 4=100%.
4. Светоотражательные функции. Процентное соотношение количества отражаемого света поверхностью материала: 1=<75; 2=75≤%<85; 3=≥85.
5. Гигиенические характеристики. Потолочные системы армстронг рекомендованы для помещений, где требования к гигиене особо высоки – электронная индустрия, фармацевтические компании, здравоохранение и прочее.
6. Возможность ухода за поверхностью с помощью влажной губки и мягких моющих средств.
7. Хорошая теплопроводность материала и способность к сопротивлению прохода тепла сквозь него.
8. Возможность устанавливать подобные потолки, специально обработанные против образования плесени, грибков и микробов.
9. Размеры плит в миллиметрах — 600×600 мм и 600×1200 мм.
10. Цвет – стандартный белый, как варианты – черный, хром, золото, металлик и пр.
11. Толщина плит – 15 мм, 20 мм и 24 мм.
12. Тип замков – цельноштампованный либо латунный.

Допустимые нагрузки для элементов каркаса под потолки Армстронг.

Масса самих плит (4/6кг/м²), как и вес каркаса подвесного потолка армстронг небольшой, что позволяет устанавливать системы на потолках в зданиях с большой площадью поверхности. Средняя нагрузка обычно составляет от 6.5кг/м² до 10кг/м².

Каркас изготавливается из алюминия или пластика, поэтому предельно легок при необходимой прочности. Кассеты прикрепляются при помощи подвесов, что еще больше облегчает массу всей конструкции в целом.

Встраиваемое оборудование немного прибавляет общую массу. Поэтому, нужно учитывать дополнительный вес, который создадут светильники, противопожарное оборудование, сигнализация и прочее.

Монтаж самой системы обязательно начинается после подводки всех коммуникаций (см. Подвесной потолок Армстронг).
