Подключение регулятора скорости вентилятора

Изменение скорости вращения

Принцип работы вентилятора — затягивание воздуха лопастями и перенос его по каналу вентиляции

Вентилятор в общем виде – ротор с закрепленными определенным образом лопатками. При вращении лопатки сталкиваются с воздухом и отбрасывают его в некотором направлении. По конструкции различают:

Осевой – направление нагнетаемого и всасываемого вздоха совпадают. Вентилятор предназначен для охлаждения чего-либо: кулеры в компьютерах, бытовые приборы, шахтные вентиляторы, аппараты для дымоудаления.
Радиальный – центробежный. Воздух всасывается с одной стороны вентилятора, нагнетается по другую сторону – под прямым углом. Радиальные вентиляторы используют в промышленности.
Тангенциальный – имеет сложное строение по типу «беличьего колеса». Воздух всасывается вдоль периферии и нагнетается под прямым углом. Такая конструкция стоит в кондиционерах, воздушных завесах, холодильниках.
Безлопастный – по сути, нагнетатель воздуха. В быту почти не встречается.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции (+)

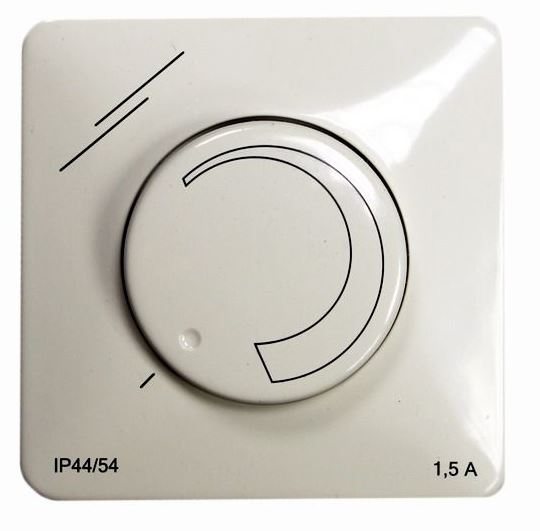

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

на стену, как накладная розетка;
внутрь стены;
внутрь корпуса оборудования;
в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники

В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие

Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя

Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

Использовать специальные регуляторы, предназначенные для вентиляторов.
Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Регулятор скорости ReoVent

Заявка на подбор

Регулятор скорости ReoVent предназначен для плавного управления скоростью однофазных вентиляторов 220/230В по сигналу 0-10 В. Может входить в состав готовой автоматики ЭЛЕКТРОТЕСТ ИНЖИНИРИНГ или применяться как при самостоятельной сборке шкафов автоматики, так и при отдельной независимой установке.

— Разработка и производство ЭЛЕКТРОТЕСТ ИНЖИНИРИНГ
— Производится на ток 3А и 5А
— Управления сигналом 0-10В или от встроенной/внешней ручки — задатчика ETZ 0-10
— Защита от превышения тока вентилятора — предохранитель в цепи подключения вентилятора
— Защита от перегрева – мощный внутренний радиатор для отвода тепла
— Варианты исполнения — DIN — рельс и настенный
— 3 года гарантии

Назначение
Характеристики
Возможности
Модификации
Техническая документация

Регулятор вентилятора с датчиком температуры

Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.

Как сделать управляемую плату регулятора на 1,2–35 В

Если же учесть ещё и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно прийти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.

Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.

2 биполярных транзистора (VT1, VT2) — КТ315Б и КТ815А соответственно.
4 диода (VD1-VD4) — Д9Б.
2 резистора (R1, R2) — 2 кОм и 75 кОм (подбор) соответственно.
Вентилятор (M1).

Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.

Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.

Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу. Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Налаживание устройства сводится к подбору резистора R2. Временно заменив его переменным (100–150 кОм), подбирают такое сопротивление введенной части, чтобы при номинальной нагрузке (теплоотводы транзисторов блока питания теплые наощупь) вентилятор вращался с небольшой частотой. Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру наощупь можно, только выключив компьютер. При правильно отлаженном устройстве вентилятор должен запускаться не сразу после включения компьютера, а спустя 2–3 мин после прогрева транзисторов блока питания.

Принцип работы однофазной асинхронной машины

При однофазном питании асинхронника в нем вместо вращающегося магнитного поля возникает пульсирующее, которое можно разложить на два магнитных поля, которые будут вращаться в разные стороны с одинаковой частотой и амплитудой. При остановленном роторе электродвигателя данные поля создадут моменты одинаковой величины, но различного знака. В итоге результирующий пусковой момент будет равен нулю, что не позволит двигателю запустится. По своим свойствам однофазный электродвигатель похож на трехфазный, который работает при сильном искажении симметрии напряжений:

на рисунке а) показана схема асинхронной однофазной машины, а на б) векторная диаграмма

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

простоту монтажа;
низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.. Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

Вентилятор включается одновременно со светом.
Пока горит лампочка, вытяжка работает.
После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Виды устройств

Прибор триак

Устройство симистр (триак) используется для регулирования освещением, мощностью нагревательных элементов, скоростью вращения.

Схема контроллера на симисторе содержит минимум деталей, изображенных на рисунке, где С1 – конденсатор, R1 – первый резистор, R2 – второй резистор.

С помощью преобразователя регулируется мощность методом изменения времени открытого симистора. Если он закрыт, конденсатор заряжается посредством нагрузки и резисторов. Один резистор контролирует величину тока, а второй регулирует скорость заряда.

Когда конденсатор достигает предельного порога напряжения 12в или 24в, срабатывает ключ. Симистр переходит в открытое состояние. При переходе напряжения сети через ноль, симистр запирается, далее конденсатор даёт отрицательный заряд.
