Пескоструйный аппарат своими руками: компоненты, изготовление, эксплуатация

Обзор популярных моделей

Пескоструйный аппарат Inforce S 4020B — имеет резервуар объемом 63 л, рабочее давление — 8 атмосфер. Расход абразивного материала — 40 кг/ч, расход воздуха — 707 л/мин, максимальная производительность — 2,8 м2/ч. Аппарат весит 21 кг, имеет прорезиненные колеса. В качестве абразива можно использовать стеклянную дробь, оксид алюминия, гранитную крошку, двуокись кремния, стальную крошку. Конструкция Inforce S 4020B простая и надежная, в установке предусмотрена легкая и быстрая замена сопел.
Пескоструйный аппарат ZITREK ИМ-30 015−1011 — аппарат может использоваться в условиях автомастерских, где часто возникает необходимость в очистке металлических поверхностей от ржавчины, лакокрасочного покрытия, окалины. Пескоструй относится к инжекторным аппаратам, что влияет на его рабочие характеристики: при достаточно высокой производительности (до 3 м2/ч) ZITREK ИМ-30 015−1011 отличается экономичностью. В качестве абразива установка использует стальной песок, карбид кремния, стальную или чугунную дробь. Объем резервуара — 30 л, рабочее давление — 6 атмосфер. Весит аппарат 25 кг.
Пескоструйная камера Сорокин 10.8 — камера с большим резервуаром объемом 220 л, ее применяют для сухой очистки металлических поверхностей от ржавчины, старой краски, накипи или нагара. Абразивным материалом для этой установки может служить электрокорунд или речной песок, диаметр фракций колеблется от 0,1 мм до 0,8 мм, что зависит от вида работы и качества обрабатываемой поверхности. Камера имеет особенности, которые облегчают работу оператора: резиновые рукава для защиты рук и смотровое окно с подсветкой для контроля над рабочим процессом. Во время работы создается давление до восьми атмосфер, камера отличается высокой надежностью и устойчивостью конструкции.
Абразивоструйная камера Российский КСО-80-И-ФВ-М 015−0038 — аппарат позволяет выполнять высококачественную обработку металлических поверхностей при помощи песка, электрокорунда, кремния карбида или металлической дроби. Объем рабочего резервуара аппарата — 80 л, вес установки — 180 кг. При работе создается давление до семи атмосфер, расход воздуха — 1200 л/мин. Производительность — до трех квадратов в час. Наличие подробной инструкции и простое устройство камеры позволяют работать на ней даже специалистам невысокой квалификации. Камера Российский КСО-80-И-ФВ-М 015−0038 предназначена для работы только в закрытых помещениях при условии подключения к вентиляционной системе.
Установка абразивоструйная напорная ZITREK DSMG-160 015−1178 создана для высокоскоростной очистки поверхностей от остатков краски, ржавчины и нагара. Установка может использоваться как внутри помещений, так и на улице для очистки фасадов зданий, при выполнении различных ремонтных работ. Быстрая и качественная очистка поверхностей достигается благодаря напорному действию установки. Технические характеристики аппарата: объем резервуара — 160 л, давление — 12 атмосфер, вес — 96 кг, производительность — 273 м2/ч. Установку можно эксплуатировать при температуре окружающего воздуха 5−35° C выше ноля, при влажности не более 80%.

Если нет возможности купить устройство, можно попробовать сделать его самостоятельно.

С чего начать процесс изготовления пескоструйного аппарата своими руками

Самое простое, что можно попробовать изготовить своими силами, – пескоструйный пистолет. Этот вариант представляет собой конструкцию с рукояткой, наконечником и двумя штуцерами: один служит для того, чтобы подводить сжатый воздух, второй – для засасывания песка внутрь системы. Если планируется интенсивно эксплуатировать прибор, лучше все-таки приобрести готовый пистолет для пескоструйной обработки. Если же аппарат предполагается применять от случая к случаю, вполне можно попробовать создать конструкцию из предметов, которые находятся под рукой.

Чтобы пользоваться прибором было комфортно, следует начать с выбора сопла для пескоструйного аппарата. Оно представляет собой насадку, через которую выстреливает поток воздуха, смешанный с абразивом. Если имеются навыки работы и нужные инструменты, можно постараться и выточить деталь самостоятельно, но большинство предпочитает покупать готовый элемент, сделанный из карбида вольфрама или бора. В среднем детали рассчитаны на 100 и более часов работы, в то время как чугунных или керамических элементов хватает на 2-3 часа эксплуатации.

В соответствии с размером сопла производится пистолет для пескоструя, к которому затем подсоединяются штуцеры и рукоять. Наиболее примитивная конструкция собирается из нескольких фитингов для водопроводных труб, тройника, а также пластикового бака для песка.

Очень часто для изготовления сопла используют свечи зажигания

В упрощенном варианте в качестве емкости выступает разрезанная пластиковая бутылка, зафиксированная в верхней части конструкции. Подобного рода установку несложно собрать всего за несколько часов. Ход работ будет выглядеть таким образом:

в бутылку засыпается песок;
пистолет подсоединяется к бутылке;
к пистолету подводится сжатый воздух из компрессора.

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных своими руками из различных подручных материалов десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Иллюстрация	Описание действия
	Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
	Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.
	Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.
	Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.
	Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
	После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.
	Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
	Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.

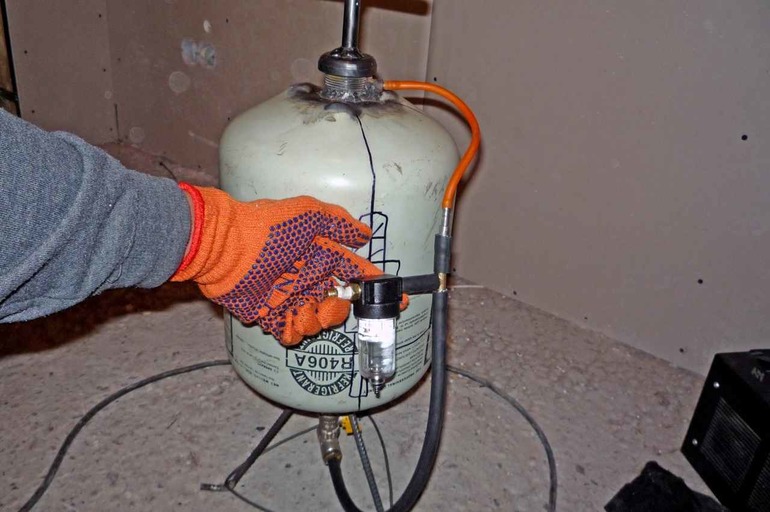

	Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
	Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Вот такой аккуратный пескоструйный аппарат получается из огнетушителя

Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Пистолет для пескоструя, сделанный своими руками

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Инструкция по изготовлению

Процедура изготовления пескоструйного аппарата своими руками предполагает последовательное выполнение определенных действий

Очень важно подробно изучить каждый этап

Подготовка комплектующих

Самодельный пескоструй можно изготовить из простых деталей, которые продаются на рынке. Перечень необходимых материалов:

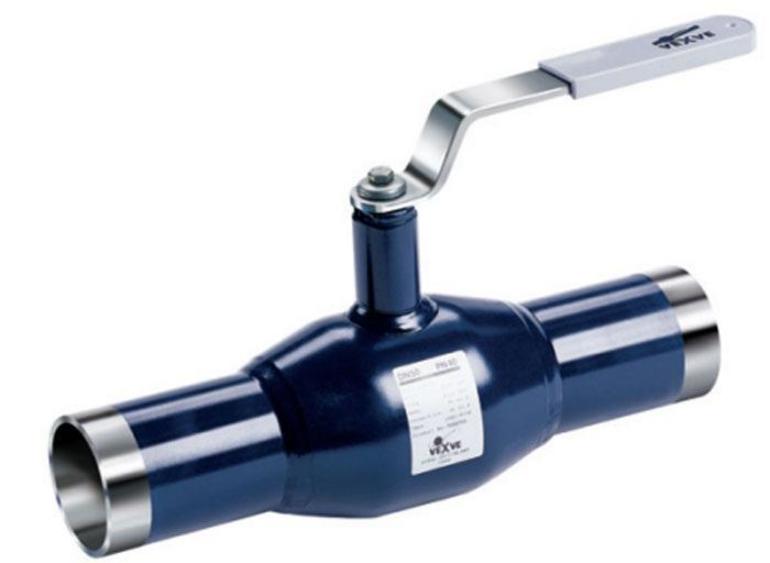

шаровые краны серии 111;
кусок водопроводной трубы с тремя переходниками;
армированный шланг из резины с внутренним диаметром 14 мм (2 м);
штуцеры;
фум лента — уплотнительный материал, который характеризуется устойчивостью к коррозии, маслам и бензину;
емкость для абразивного материала (для этих целей рекомендуется брать баллон из-под пропана или фреона — такие емкости устойчивы к механическому воздействию);
отрезок двухдюймовой водопроводной трубы, имеющий резьбу и заглушку;
газовый рукав, имеющий диаметр 10 мм (5 м);
цанговый зажим.

Сборка сложного агрегата

Первым делом необходимо подготовить баллон для песка. Чтобы обойтись без этой работы, следует отдавать предпочтение емкостям из-под фреона.

При использовании баллона из-под пропана сначала нужно удалить из него остатки газа, а затем срезать латунный край. Запустить шланг внутрь, с помощью компрессора выкачать оставшийся газ. Это необходимо для того, чтобы минимизировать вероятность воспламенения при проведении сварочных работ. Дальнейшие действия осуществляются в такой последовательности:

В емкости сделать 2 отверстия: одно из них нужно проделать на месте крана (размер должен соответствовать диаметру трубы), а второе — в центре днища. После этого необходимо провести приварку. В результате получится засыпная горловина.
Внизу емкости приварить кусок резьбовой трубы диаметром 15 мм, которая будет выполнять роль песчаного стока

При этом очень важно соблюдать герметичность соединяемых заготовок. Для улучшения мобильности установить колеса или треногу (выбор зависит от объема емкости).
На полученную конструкцию прикрутить краны на выходы, предварительно обработав резьбу фум лентой для повышения герметичности.
На следующем этапе нужно провести монтаж штуцеров на свободные отверстия тройника: в первое вкрутить шланг ДУ 15, во второе установить медную трубку и шланг 10 мм.
Далее для емкости с песком использовать следующую схему: на штуцер 14 мм надеть шланг и закрепить его хомутом

С другого конца установить баллон для абразива, монтируя на конце цанговый зажим. В дальнейшем на зажиме будет зафиксировано сопло.
В выходное отверстие для воздушных масс установить тройник и кран с емкостью для абразива.
Затем один из выходов тройника подключить к компрессору, второй — к баллону.

Простейшая конструкция

Если изготовление полноценной пескоструйной установки вызвало сложности, мастеру не нужно отчаиваться. Для проведения простых любительских работ достаточно будет сделать мини-конструкцию.

Небольшую самоделку можно своими руками изготовить из тройника и шарового клапана. В этом случае резервуаром для абразивного вещества станет обычная пластмассовая бутылка емкостью 2 л. На производство такого аппарата требуется всего несколько часов.

Для этого необходимо расточить корпус краскопульта под размер сопла, а затем установить рукоять и штуцеры. Однако нужно понимать, что при изготовлении такой модели понадобится регулярная замена комплектующих, которые будут выходить из строя из-за износа. Так, при использовании сопла из керамики от зуботехнической машины через полчаса работы производительность резко снизится из-за увеличения внутреннего диаметра детали.

Все эти аспекты нужно учитывать при выборе комплектующих. Специалисты советуют отдавать предпочтение более дорогим запчастям вместо того, чтобы выбрасывать элементы из стали или керамики через каждые 30 минут.

Начальные условия

Принцип абразивоструйной обработки – в сильную струю воздуха или водо-воздушной взвеси (см. далее) вводятся частицы абразива. В струе они и разгоняются до скорости в несколько сотен км/ч, и закручиваются. Если направить такую струю на деталь, воздействие абразива на ее поверхность будет по силе сравнимо с таковым жесткого абразивного инструмента, но много «мягче»; абразивная струя растекается по обрабатываемой поверхности и обработка происходит практически без нарушения ее конфигурации. Матирование твердых материалов абразивоструйным способом возможно с использованием абразивов равной с обрабатываемым материалом твердости и даже несколько меньшей. Вы никогда не задумывались, как пилят, гранят и шлифуют алмазы? Алмазным порошком. Но в том и другом случае образуется большое количество абразивной пыли, губительно действующей буквально на все, живое и неживое, естественное и рукотворное. Поэтому пескоструйный аппарат своими руками мало; в конце концов это не так уж сложно, см. далее. Однако прежде нужно, во-первых, ознакомиться с основами правил ТБ для абразивоструйной обработки. Во-вторых, определиться, для каких целей вам необходим пескоструй и доступно ли необходимое для его запуска дополнительное оборудование – воздушный компрессор или автомобильный либо бытовой моечный аппарат. В-третьих, вспомнить, есть ли у вас гараж или мастерская, либо уже оборудованная под пескоструйку, либо пригодная для такого переоборудования. Оно несложно, но без него пользоваться пескоструем значит гробить себя. И, наконец, если вы предполагаете вести пневмопескоструйную обработку, то посмотрите, есть ли в гараже/мастерской место под установку пескоструйной камеры, см. далее.

Пескоструй из продувочного пистолета и бутылки

Самый популярный алгоритм изготовления пескоструйного аппарата предлагает использовать в паре с бутылкой продувочный пистолет. Для нагнетания давления также понадобится взять маломощный компрессор.

Подготовка бутылки

Как и в предыдущем случае, пластиковую бутылку необходимо переделать в резервуар для абразива. Алгоритм следующий:

С горловины сосуда срезают кольцо и зажимают бутылку в тисках.
В самой жесткой части емкости на месте бывшей пластиковой полоски просверливают сквозное отверстие.
Продевают сопло продувочного пистолета в подготовленные дырки, чтобы убедиться, что размеры соблюдены правильно.

Подбирать диаметр сверла необходимо в соответствии с шириной наконечника. Он не должен свободно скользить в дырках.

Альтернативный вариант предлагает просверлить дырки непосредственно в жесткой крышке бутылки

Обработка продувочного пистолета

Продувочный пистолет прекрасно подходит для распыления абразива и требует минимальной доработки. Необходимо:

Зажать наконечник в небольших тисках.
При помощи напильника или шлифовальной машины пропилить отверстие около 1 см в длину.

В проделанную дырку после сборки конструкции будет поступать абразивная смесь.

Отверстие в сопле пистолета проделывают ближе к месту соединения наконечника и инструмента

Сборка пескоструя

После доработки продувочного пистолета и бутылки остается только собрать пескоструйное приспособление воедино:

Засыпать в емкость абразив.
Закрутить крышку, если она снята.
Вставить сопло пистолета в отверстия бутылки и заделать негерметичные места горячим клеем.

Дальше продувочный аппарат подключают к компрессору и запускают устройство в работу. Бутылка в процессе использования пескоструйного агрегата должна находиться сверху пистолета, чтобы абразив под собственной массой мог опускаться вниз и поступать в сопло.

При работе с домашним пескоструем из бутылки нужно использовать максимально мелкий песок

Как устроен пескоструйный аппарат

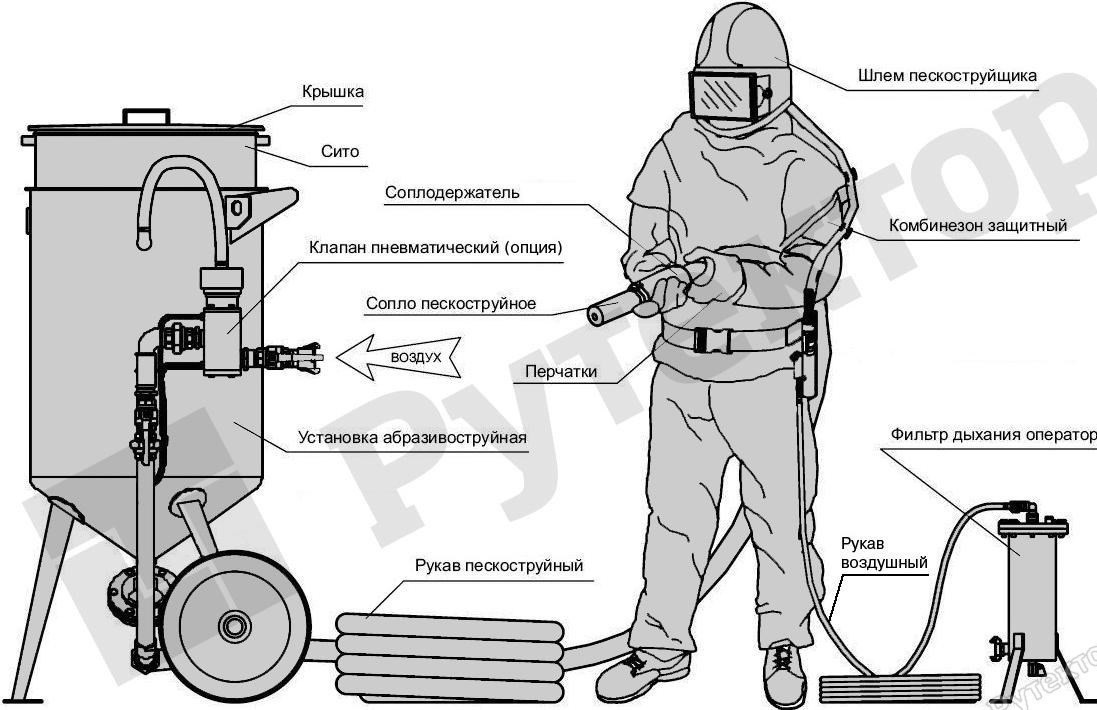

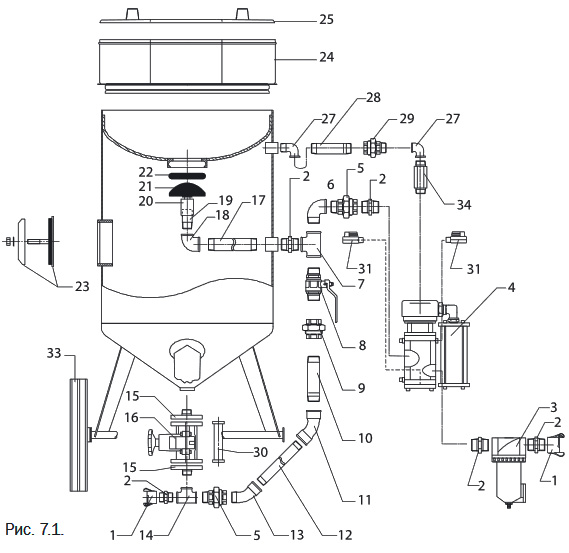

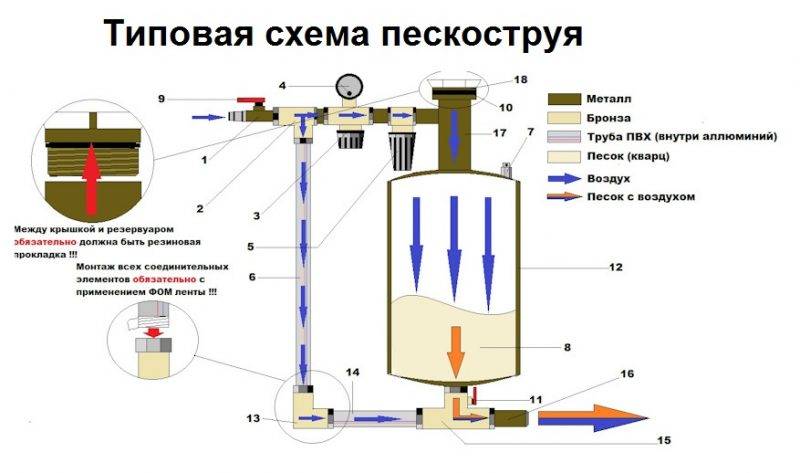

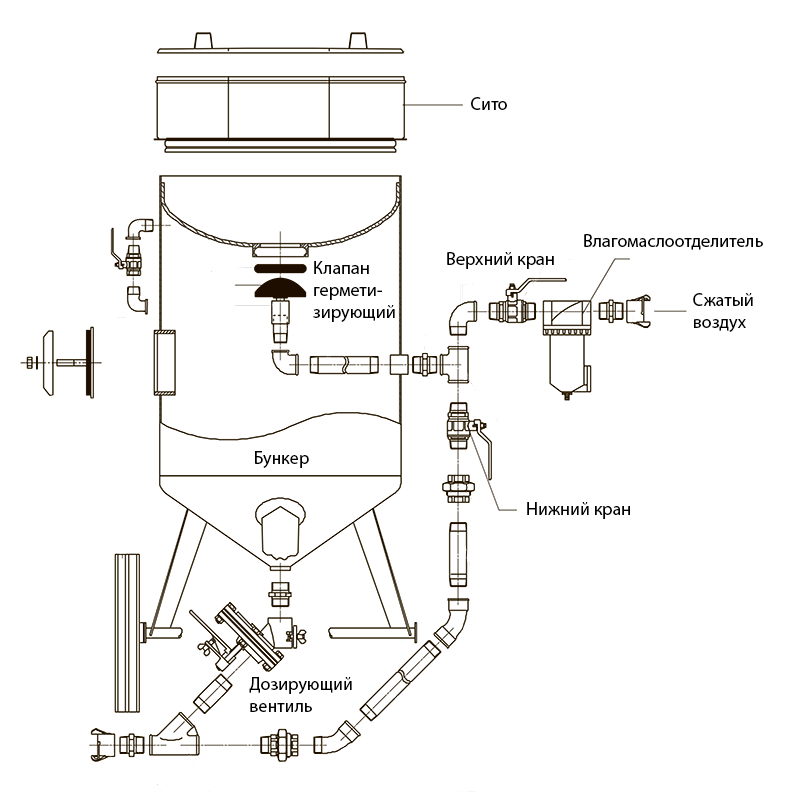

Конструкция и схема устройства пескоструя довольно простая. Приспособление состоит из следующих частей:

бака для песка или другой абразивной смеси;
горловины, через которую материал засыпают в резервуар;
шланга для подачи под давлением смеси из песка и воздуха;
компрессора;
манометра для контроля за давлением;
сопла, через которое выводится абразивная смесь.

Большинство моделей пескоструйных аппаратов оснащены колесами и рукоятями для перемещения приспособления по площадке. Также у агрегатов обычно есть опорная ножка, придающая им устойчивость и частично погашающая вибрации во время работы.

Пескоструйный прибор упрощенной конструкции

На основе инжекторной сборки можно сделать мини пескоструйный аппарат из полиэтиленовой (ПЭТ) бутылки, объемом 1,5 л.

Фото самодельного пескоструйного пистолета:

Для самодельного инжекторного аппарата, напоминающего по виду пистолет, понадобится:

ПЭТ бутылка;
шаровый кран;
тройниковый разъем;
клапан от краскопульта;
сопло;
компрессор.

Компрессор предназначен для подачи воздуха. Данный прибор необходимо приобрести в готовом виде.

Пошаговая инструкция выполнения сборки:

Выточить корпус пистолета под размеры сопла на токарном станке.
К корпусу присоединить тройник-смеситель. Один из штуцеров подсоединен к компрессору. Он служит для перемещения воздуха, а к другому концу тройника монтируют сопло для всасывания воздуха. На третий отвод смесителя монтируют бутылку с абразивом.
От компрессора к пистолету подводится сжатый воздух.
Шаровый кран располагается между бутылкой и тройником.
Движение воздушных масс осуществляют посредством рукоятки от краскопульта, которая соединена с тройником.
Верх резервуара обрезают и засыпают туда абразив.
Простым нажатием на курок, происходит выброс струи песка на нужную поверхность.

Такой простой прибор подходит для одноразового применения или для кратковременной обработки небольших деталей – до 20-30 минут. В этом случае допускается использование керамического сопла.

Сборка пескоструйного аппарата

Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства.

Первое, что необходимо сделать, приступая к изготовлению пескоструйного аппарата, – это подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости, как уже говорилось выше, оптимально подойдет газовый баллон. Лучше, если это будет баллон, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор.

Вместо штатного вентиля в верхнюю часть баллона приваривают штуцер выхода абразива

В подготовленном и очищенном баллоне надо просверлить два отверстия, одно из которых (расположенное в боковой части емкости) будет использоваться для подачи абразивного материала, а второе (в нижней части баллона) – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны.

Поскольку машина для пескоструйной обработки должна отличаться мобильностью, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса. Если вы хотите сделать процесс пескоструйной обработки более эффективным, то емкость для абразива можно оснастить специальным вибратором, который позволит минимизировать риск попадания в систему комков данного материала.

Для размещения баллона в вертикальном положении к нему приваривают три уголка

Все пескоструйные машины работают за счет того, что в их конструкции используется специальная насадка, которая обеспечивает не только подачу абразивной смеси, но и ее формирование за счет смешивания абразива с воздушным потоком. Принцип работы такой насадки состоит в том, что в нее одновременно подаются воздух и абразивный материал, поступающий из специальной емкости по подающему рукаву.

Именно поэтому в конструкции такой насадки должно быть предусмотрено два штуцера, к одному из которых подсоединяется шланг подачи сжатого воздуха от компрессора, а ко второму – подающий рукав из емкости с абразивным материалом. Работает такая система только после того, как в нее подается воздух под высоким давлением.

Заводское 6-миллиметровое сопло из карбида бора

Подачу абразивной смеси к обрабатываемой поверхности в пескоструйной машине обеспечивает сопло, во внутренней части которого выполнено отверстие соответствующего диаметра. В качестве такого элемента нельзя использовать обычные сопла от мойки или краскопульта, так как они не предназначены для работы с абразивными материалами.

Лучше всего приобрести для таких целей заводские сопла, которые отличаются долговечностью, поскольку изготовлены из износостойких материалов, с соблюдением всех технологических требований. Изготовить такие сопла в домашних условиях практически невозможно, так как для этого требуется специальное оборудование и квалифицированный персонал.

Для подсоединения шлангов подходят водопроводные тройники и газовые краны

После того как все элементы конструкции будущей пескоструйной установки подготовлены, можно приступать к ее сборке, которая состоит из следующих этапов.

К штуцерам насадки пескоструйной установки подсоединяются шланг от компрессора и рукав, по которому поступает абразивный материал. Внутри такой насадки происходит смешивание данных компонентов, в результате чего образуется абразивная смесь, используемая для выполнения обработки.
Для регулировки параметров потока абразивной смеси в систему пескоструйного аппарата включаются краны и дозаторы.

Для того чтобы все соединения в системе отличались высокой герметичностью, выполнять их необходимо с использованием ФУМ-ленты.

Чтобы получить более наглядное представление о том, как своими силами собрать пескоструйную установку, можно изучить данный процесс по фото или видео, которые несложно найти в интернете.

Принцип работы

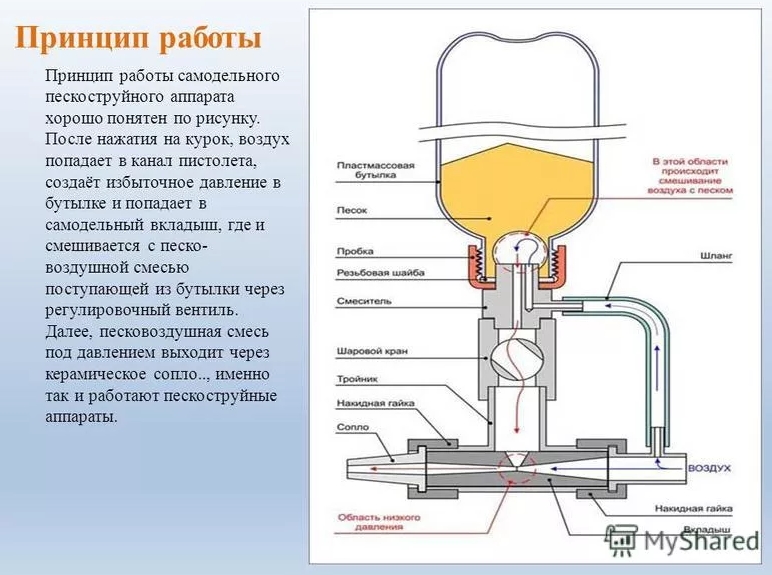

Принцип работы пескоструйного аппарата сравним с краскопультом:

В компрессор подается воздух, который накапливается.
Когда достигнуто максимальное давление, воздух поступает в пистолет.
Формируется разряжение, поток воздуха затягивает песок. Частицы абразива разгоняются до 40 м/с.
Воздух с абразивом выходит через сопло из пистолета и попадает на обрабатываемую поверхность.

Основной составляющей установки является компрессор, подающий сжатый воздух с различной скоростью. Его характеристики будут ведущими при выборе изделия.

Сопло используется для придания направления и локализации струи. Лучшим материалом для него – карбид вольфрама, бор. Не стоит выбирать керамические или чугунные сопла, так как они имеют небольшой срок службы.

В устройство пескоструйного аппарата дополнительно входят кабеля, источник питания и шланги необходимого размера. Более дорогие модели оснащены системой автоматики, контроля. Автоматика повышает безопасность: когда рабочий выпускает пистолет из рук, происходит отключение. Система контроля не только включает и выключает подачу сжатого воздуха, но и позволяет перейти на холостой ход.

Шланги должны выдерживать давление, иметь минимальное внутреннее сопротивление. Их диаметр и длина влияют на общую производительность.

Другие варианты изготовления

Пескоструйный аппарат можно соорудить своими руками и из других компонентов. Так, очень неплохое оборудование получается из автомобильного компрессора, мойки высокого давления, ресивера и многих других устройств. Рассмотрим несколько схем изготовления пескоструя из подобных конструкций.

Из мойки высокого давления

В домашних условиях можно собрать очень качественный и мощный пескоструй из мойки высокого давления. К примеру, очень хорошая аппаратура получается из моек от немецкого бренда Karcher («Керхер»). Такие устройства, предназначенные для эффективной мойки автомобилей, формируют очень высокое давление воды, но при условии ее маленького расхода.

Для этого потребуются следующие компоненты:

керамическое сопло, сделанное своими руками или приобретенное в специализированном магазине;
шланг с армированием;
блок смешивания, либо тройник, имеющий подходящий диаметр посадки;
узел, регулирующий подачу, а также дозатор цилиндрического типа;
трубка предназначенная, для того чтобы забирать абразив, она оснащается трактом подачи воздуха в закрытый резервуар с песком или любым другим абразивом.

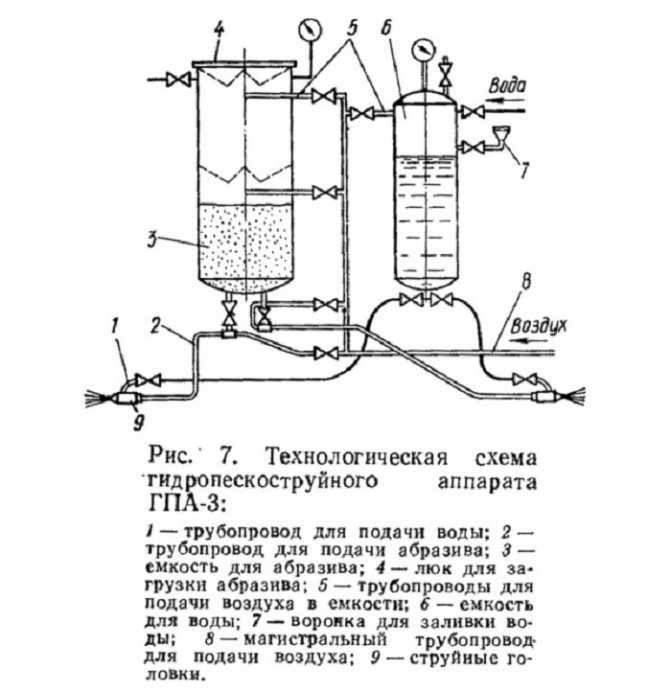

Водяная аппаратура из мойки может работать на базе эжекторной схемы. Вода, под влиянием высокого давления, преодолевая блок смешивания со стремительной скоростью, формирует необходимый вакуум в тракте, куда подается абразив. Песок может поступать и выходить вместе с жидкостью под действием очень высокого давления.

Водяные аппараты, сделанные собственными силами, весьма удобны в эксплуатации и просты в изготовлении. Подобные устройства имеют некоторые особенности, которые нужно учитывать.

Мощность потока оказывается очень большой при маленьком расходе жидкости. За счет этого самодельную установку можно использовать, к примеру, для стекла, с целью матирования и других подобных работ.
Чтобы удавалось поддерживать стабильную подачу, необходимо задействовать такой абразив, который отличается равномерной дисперсией и маленькой фракцией. Так, в бытовых условиях эксплуатации идеальным решением станет просеянный речной песок.

Из продувочного пистолета

Если необходимо собрать компактный и максимально удобный пескоструйный аппарат, допустимо взять за его основу обычный продувной пистолет. Получаются такие устройства, которые демонстрируют довольно высокие показатели эффективности.

Надо учитывать, что производительность подобных самоделок напрямую зависит от компрессора. Для сборки качественного аппарата мастеру понадобятся нижеперечисленные компоненты:

готовый пневматический пистолет для продувки;
качественный сантехнический тройник;
кран шарового типа, который понадобится для регулировки подачи абразивного компонента;
выходное сопло вместе с прижимной гайкой.

Готовая конструкция не будет слишком сложной и замысловатой по своему устройству. В качестве резервуара, который будет задействоваться для размещения абразива, можно взять легкий баллон от маленького огнетушителя порошкового типа. Если такого компонента нет, подойдет и емкость из бутылки.

Из электрического краскопульта

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт. Подобное устройство удастся беспроблемно соорудить дома буквально за 10-20 минут

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт.

клапан смешивания от простого пистолета-краскопульта;
рукоятка, в которой предусмотрен механизм подачи воздушных масс;
бутылка, в которой будут находиться абразивные смеси;
тройник;
кран-регулятор шарового типа.

Схема работы подобной самоделки окажется предельно простой и понятной. Чтоб собрать пескоструй из краскопульта, нужно будет действовать следующим образом.

Сначала нужно будет аккуратно проточить пистолет краскопульта для применения сопла подходящих размеров.
Далее к пистолету понадобится присоединить смешивающий тройник.
В завершении мастеру надо будет зафиксировать шланги, ответственные за подачу и циркуляцию.

Этапы сборки

Начинать сборку самодельного пескоструйного аппарата следует с тщательной подготовки резервуара под используемый абразивный материал.

Резервуар можно сделать из старого баллона, и для этого лучше всего взять баллон от фреона, так как в этом случае подготовка будет минимальной.

С выбранного в качестве резервуара баллона, следует аккуратно при помощи ножовки срезать латунный край. Далее в баллон опускается шланг, и выкачиваются все остатки газа.

Для этих целей удобнее всего использовать компрессор. Это поможет предотвратить возможное воспламенение, так как придется пользоваться сварочным аппаратом.

После этого в подготовленном баллоне сверлят два отверстия, при этом одно из них должно находиться в месте крана, а второе — в самом центре дна.

Затем следует аккуратно и максимально герметично произвести приварку проделанных отверстий.

Для того чтобы обеспечить песчаный сток, в нижней части баллона следует посадить на сварку резьбовую трубу.

Выполняя сварные соединения, следует обеспечивать их максимальную герметичность. Для удобства последующего использования аппарата, к баллону рекомендуется прикрепить небольшие колеса.

После того как будут полностью завершены работы по обустройству резервуара под пескоструйный агрегат, на свободные концы тройника необходимо установить специальные штуцеры.

Далее аккуратно монтируются все основные детали аппарата, а именно краны. Для их герметизации используется лента-фум, причем обматывать ей соединения следует с максимальной толщиной.

В качестве сопла лучше использовать то устройство, которое изготовлено из вольфрамового материала.

Не стоит производить изготовление сопла самостоятельно, так как оно имеет достаточно сложную конструкцию.

Затем необходимо в обязательном порядке в один из концов тройника вкрутить кран с емкостью, в которой будет находиться либо песок, либо абразив.

Далее производится подсоединение аппарата к компрессору таким образом, чтобы обеспечить целостность всей схемы в общем.

На фото, которые размещены в разделе, можно увидеть чертежи самодельного агрегата. Кроме этого, на видео в нашей статье подробно представлена сборка пескоструйного аппарата своими руками.

Советы по выбору

На качество работы будет влиять мощность удара воздушно-абразивной смеси о поверхность; производительность повышается с увеличением диаметра сопла инструмента

При покупке обращают внимание на параметры рабочего давления аппарата и объем резервуара для абразива, которые указаны в инструкции к пескоструйной установке. Кроме этого, в инструкции можно найти данные о производительности, которые выражаются в количестве метров квадратных, обработанных за час (м2/ч)

Немаловажным фактором является финансовая сторона, поэтому при выборе аппарата нужно учитывать все факторы. Если нет опыта, лучше пригласить специалиста, проконсультироваться со знакомыми, которые работают с пескоструйными установками.

Пескоструйный аппарат (пескоструй): компоненты, безопасность и эксплуатация, как изготовить
