О самодельной конструкции и безопасности

Если использовать самогонный аппарат с парогенератором, то брагу можно не фильтровать. Часть операции при изготовлении спиртового напитка будет не нужна. Сильфон лучше взять металлический с гибкой муфтой. В нагреваемый бак с водой лучше встроить тэны, если это не электрическая скороварка. Они для самогонного домашнего производства будет экологически чище, чем открытый огонь.

Если нет сильфона, то изготовление самодельного устройства для подачи пара не займет много времени. Достаточно найти металлическую трубку и ножовкой сделать в ней небольшие пропилы через сантиметр длины. Или насверлить дрелью отверстий. Через такой «сильфон» длиной 20 – 40 см и будет поступать пар в брагу.

Сделав своими силами барботер, надо герметично вставить его в емкость с брагой. Трубка диаметром 15 – 22 мм вполне подойдет для этого. Вода нагревается в скороварке свыше ста градусов. Пар под давлением пойдет в барботер или сильфон, то есть в залитую в другую емкость брагу. Рабочий клапан имеет регулировку давления. Его можно менять, повышая или понижая температуру кипящей воды. Можно взять для изготовления самогонного аппарата и пивной кег, и герметичную флягу (для кипячения воды), или какую другую емкость, но только вставить в них предохранительный клапан.

https://youtube.com/watch?v=2hpTstxGRLE%3Frel%3D0%26showinfo%3D0

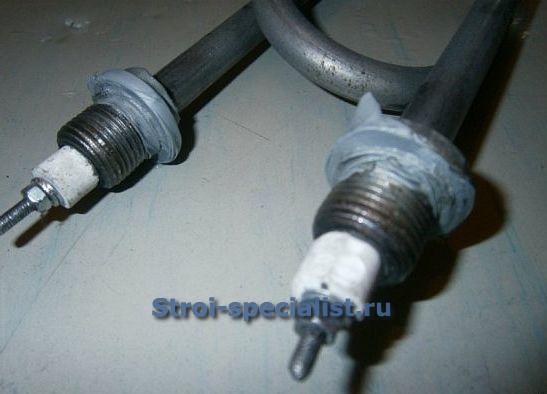

Установка тэна

Монтаж тэнов осуществляйте на небольшом отдалении от дна посуды в предварительно просверленные отверстия, диаметр которых равен диаметру крепежей нагревателя. Для установки рекомендуем выполнить несколько дополнительных шагов.

Шаг первый: перед монтажом тэна в каждое отверстие поочередно установите стальной болт подходящего диаметра с двумя шайбами толщиной 3-4- миллиметра, расположенными с внутренней и внешней стороны стенок пароварки.

Затем с помощью гаечных ключей закрутите гайку с достаточным усилием.

Этот нехитрый прием позволит деформировать стенки емкости будущего парогенератора под крепление нагревателей.

Шаг второй: для обеспечения герметичности установки используйте силиконовые или резиновые термостойкие прокладки, устанавливаемые снаружи и изнутри. При их отсутствии изготовьте элементы самостоятельно. Для этого на лист бумаги нанесите слой герметика и слегка разровняйте.

Для получения слоя герметика определенной толщины выполните следующие действия.

Установите по границе небольшие деревянные вставки (куски шпона, школьные линейки, палочки от суши и проч.). Для равномерности толщины под бумагу подложите кусок толстого стекла. Сверху силикон так же накройте бумагой и стеклом, придавите с небольшим усилием и оставьте до полного высыхания материала.

Позже из полученного листа с помощью трубок легко вырубить дисковые прокладки требуемой величины.

После установки нагревателя налейте достаточное количество воды и убедитесь в отсутствии подтеканий в местах соединений.

Когда же можно начать наслаждаться?

Фабричная фитобочка с парогенератором

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

А теперь наслаждайтесь! Только не забывайте поглядывать на термометр, чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Когда же можно начать наслаждаться?

Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!

Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.

Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.

Предлагаем ознакомиться Как почистить баню от сажи

Фабричная фитобочка с парогенератором

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний

При посещении парной следует обращать внимание на самочувствие

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Распространенные причины поломок и их ремонт своими руками

Чаще всего парогенераторы выходят из строя по одним и тем же причинам это:

1. Работа на сухую (если вода испарилась, а новую порцию не подлили).
2. Тэн сгорает из-за накипи.
3. Заводской брак.

Промышленные модели оснащены защитными механизмами против сухого нагрева и скачков напряжения, и вовремя отключают прибор.

Используя самодельное оборудование, будьте внимательны!

Для профилактики появления накипи рекомендуется периодически кипятить воду с уксусной или лимонной кислотой. И использовать «мягкую» воду.

Итак, небольшой прибор, парогенератор для сауны, освободит банщика от необходимости следить за количеством пара и постоянно «поддавать», аппарат может поддерживать определённую температуру воздуха, а оснастить свою баню самодельным устройством может любой хозяин.

Если вы хотите организовать сухую сауну, а не баню с влажным воздухом, то есть смысл ставить печь с теплообменником. Печь для бани с теплообменником своими руками: пошаговая инструкция по изготовлению и правила эксплуатации, читайте внимательно.

О том, как производят изразцы для печи, читайте в этой рубрике. Технология изготовления своими руками.

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

• или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
• , которую придется переработать более основательно;
• . Над ней также придется потрудиться;
• . Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

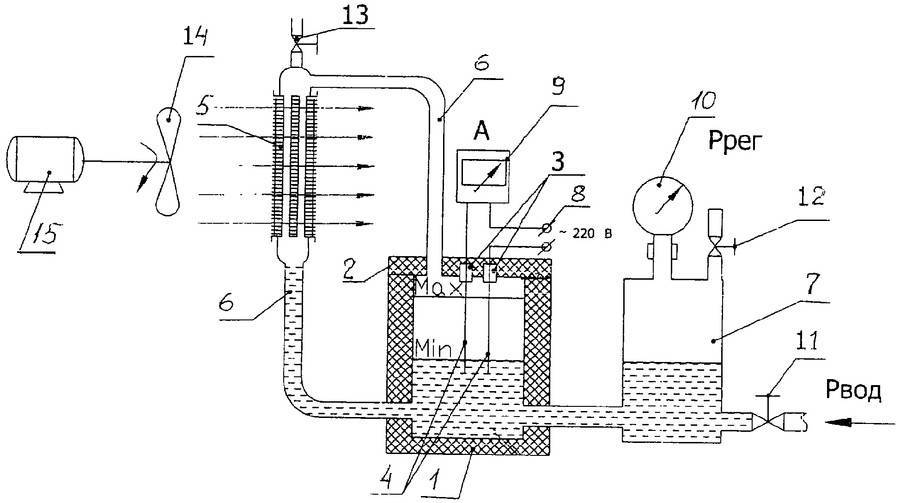

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

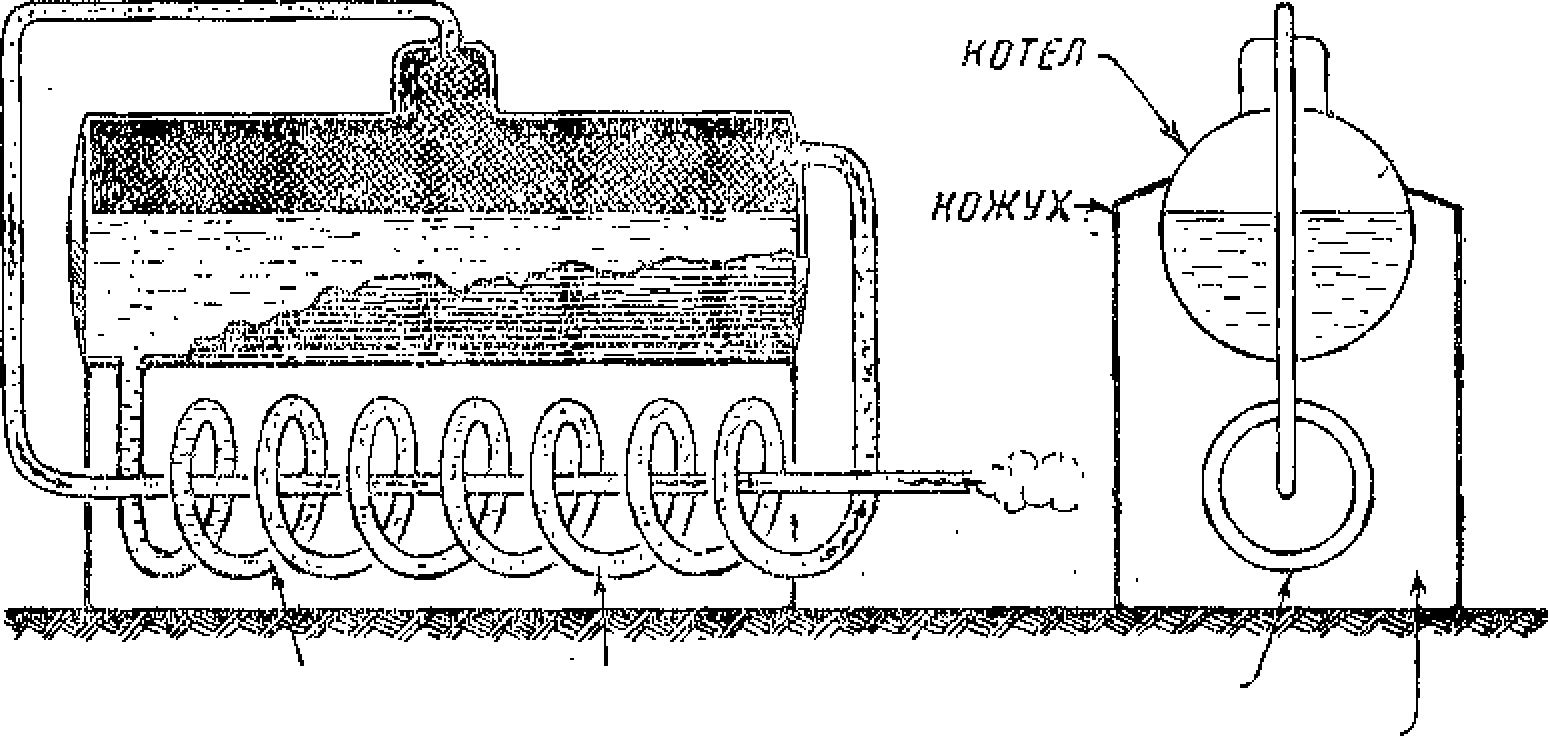

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Советы по выбору устройства

Если в парной решено установить парогенератор, то перед выбором определитесь с ключевыми параметрами, которыми он должен обладать:

Топливная доступность. Убедитесь, что в помещении возможно подключение к сети или к газовому снабжению.
Мощность. К этому параметру можно также добавить и площадь парной, в которую рекомендуется устанавливать прибор. Если в большом помещении разместить парогенератор с малой мощностью, то необходимого эффекта вы не достигнете.
Габаритные размеры. С учетом свободного места рассчитайте, какими размерами должен обладать прибор, чтобы он был размещен с минимальным ущербом в пространстве и не доставлял дискомфорт посетителям.
Управление

Обратите особое внимание на способ управления устройством. Есть модели с выносными блоками и пультами ДУ, которые позволяют на расстоянии контролировать и регулировать процесс подачи пара в комнату.
Функционал. Здесь выбор индивидуален

Для личных бань достаточно стандартного набора функций. Если модель выбирается в коммерческую сауну, то будет не лишним наличие таймера и возможность регулировки режимов, а также хорошим преимуществом можно считать возможность добавления ароматических масел или трав. Некоторые парогенераторы имеют функцию самоочистки, что облегчает пользователю уход за устройством.

Здесь выбор индивидуален. Для личных бань достаточно стандартного набора функций. Если модель выбирается в коммерческую сауну, то будет не лишним наличие таймера и возможность регулировки режимов, а также хорошим преимуществом можно считать возможность добавления ароматических масел или трав. Некоторые парогенераторы имеют функцию самоочистки, что облегчает пользователю уход за устройством.

С учетом основных параметров, можно смело рассматривать варианты, представленные на рынке, но какой фирмы лучше?

Финская компания Helo производит качественные приборы с различными характеристиками. Их отличительными особенностями считается также привлекательный дизайн и простой монтаж. Множество положительных отзывов оставляют владельцы домашних бань.

Также пользуются хорошим спросом модели шведского производства фирмы Tylo. Выбор достаточно широк. Он включает в себя приборы для домашнего и коммерческого использования. Помимо парогенераторов можно найти множество полезных товаров для оснастки банных комплексов.

Harvia является лучшим производителем качественного и долговечного оборудования для турецких бань. Модели имеют хороший функционал и изготавливаются из прочного, устойчивого к внешним воздействиям материла.

Основные неисправности

Простота конструкции агрегата гарантирует его долговременную эксплуатацию. Несоблюдение правил эксплуатации и монтажа приводит к следующим неисправностям:

1. Разгерметизация резервуара. Может быть вызвана некачественной сваркой, нарушением целостности прокладок.
2. Перегорание ТЭНа при эксплуатации без воды или от коррозии, вызванной большим скоплением накипи.
3. Пар поступает в малом количестве или вообще отсутствует, срабатывает клапан. Причиной может быть водяная пробка от скопившегося конденсата в месте перегиба паропровода.

Самостоятельно собрать парогенератор для бани и других бытовых нужд можно из подручных материалов, имея немного навыков и терпения.

Поскольку парообразователи отличаются простой конструкцией и высокой прочностью используемых материалов, поломки такого оборудования встречаются достаточно редко. Основной причиной выхода из строя агрегатов является плохое качество используемой воды, из-за чего образуется накипь. Чтобы избежать её образования, в контуре подачи воды устанавливают соответствующее фильтрующее оборудование.

Сооружаем парогенератор сами два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

• Шаг 1. Уложите нижний слой камней.
• Шаг 2. Установите паровые пушки.
• Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
• Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

• Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
• Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
• Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
• Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
• Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
• Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
• Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
• Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
• Шаг 9. Накрутите шаровой кран для отбора пара.
• Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
• Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию. Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Полезные советы по использованию и монтажу

Шланги важно проложить без перегибов и с небольшим уклоном, чтобы при образопании в трубках конденсата он свободно стекал и не образовывал пробок. К электросети дома парогенератор подключается только через УЗО мощностью 10 мА (если прибор в парной) или 30 мА (если генератор в подсобке)

Заземление корпуса генератора обязательно! Не подвергайте опасности свою семью и гостей. Проверять уровень воды в самодельном парогенераторе можно только до начала разогрева. В рабочем состоянии кран, соединяющий бак паровой пушки и резервную ёмкость, должен быть закрытым. Следите за чистотой внутри резервуара, через каждые 5–10 сеансов проводите очистку кислотой (как в чайнике)

Если вода в вашем регионе мягкая, чистки можно делать реже. Ещё один вариант — использование подготовленной воды: пропущенной через ионообменник, дистилированной или просто предварительно кипячённой и отстоенной.

Видео: обзор русской бани с самодельным парогенератором

Как видите, имея старый газовый баллон и небольшой опыт сварочных работ вполне реально обеспечить себя работоспособным парогенератором. Если вы ещё не оценили достоинства лёгкого пара, рекомендуем для начала изготовить самую простую тепловую пушку из трубы и кружки. Уверены, что ради бодрящего и оздоровительного эффекта лёгкого пара вы вскоре захотите обзавестись и более продвинутым вариантом.

На чтение: 5 минут Нет времени?

Казалось бы, что может быть проще пара. Однако не все замечают, насколько он нам необходим. И речь тут не только о парной или бане. Пар – прекрасное очищающее и обеззараживающее средство, он проникает в самые тонкие щели, впитывается в глубины подушек и тканей, помогает гладить бельё, очищает под давлением ткани и механизмы. Иногда возникает необходимость собрать парогенератор своими руками. Самодельный прибор может прекрасно себя проявить при прочистке таких быстро загрязняющихся устройств, как фильтр от кондиционера или, к примеру, вытяжка. Сегодня в обзоре редакции HouseChief расскажем, что такое парогенератор, где его можно использовать, из каких элементов он состоит. Также в нашем обзоре простые инструкции по сборке агрегата своими руками, а также анализ возможных ошибок, которые могут допустить новички.

Такой промышленный образец едва ли будет по карману среднестатистическому россиянину, однако, собрать технологичный прибор можно практически за копейки

Читайте в статье

Управление вентиляцией

Панель управления либо расположена на корпусе парогенератора, либо вынесена отдельно. Выбор зависит от планировки помещения, необходимости оперативного доступа, частоты использования.

Предлагаем ознакомиться: Печь из газового баллона: буржуйка своими руками, печка из пропанового баллона длительного горения, чертежи

Следует уточнить открытость парогенератора для сторонних систем управления. Парогенераторами Tylo возможно управлять только пультами Tylo. Парогенераторы Hygromatik возможно подключить к пультам управления других компаний, например Fasel.

Чтобы пар вырабатывался непрерывно, необходим точный контроль над вытяжной и приточной вентиляцией. Профессиональные парогенераторы возможно напрямую подключить к системе вентиляции. В результате, парогенератор будет самостоятельно регулировать приток и отток воздуха, что значительно улучшит качество образования пара.

Что со всем этим делать?

Виды электрических тэнов

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!

https://youtube.com/watch?v=eX1yKqEvWJU

Когда же можно начать наслаждаться?

Фабричная фитобочка с парогенератором

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

А теперь наслаждайтесь! Только не забывайте поглядывать на термометр, чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Паровая пушка: принцип действия

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

1. Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
2. За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
3. Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

1. Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
2. Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
3. Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

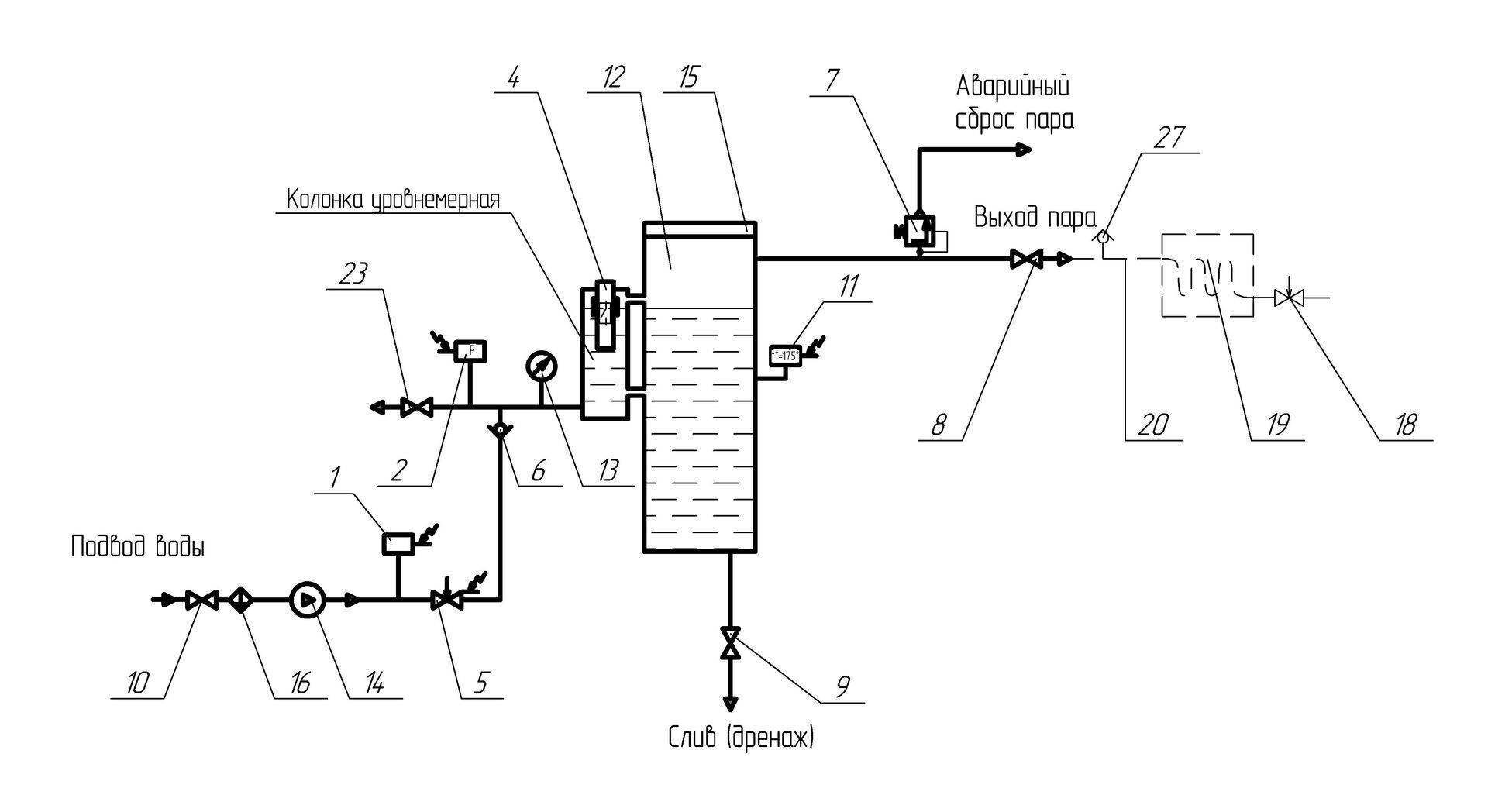

Парогенератор — это просто ёмкость с электронагревателем, по своему устройству очень похожая на электрочайник. Принцип действия предельно прост: наливается вода, включается нагреватель, жидкость закипает и превращается в пар. В крышке имеется клапан, который можно отрегулировать на то или иное давление открывания.

Электропарогенератор: общий вид

Заметим, что сырой пар в хаммам не является тяжёлым, то есть не даёт ощущения духоты, поскольку такая баня нагревается до сравнительно низкой температуры — 45 градусов.

Другой вариант — использование вообще без каменки. Расходы на электричество возрастут, но зато не придётся строить массивную печь с фундаментом и дымоходом, нужно будет только обустроить в парной систему отопления.

Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:

• для объёма в 4–5 м 3 : 4–5 кВт;
• для 10–13 м 3 : 8–10 кВт;
• для 15–18 м 3 : 12 кВт;
• свыше 18 м 3 : 16 кВт.

Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.

Обратите внимание! Устройства с мощностью свыше 9 кВт обычно рассчитаны на 3-фазное подключение. В современных парогенераторах применяются следующие системы нагрева:. В современных парогенераторах применяются следующие системы нагрева:

В современных парогенераторах применяются следующие системы нагрева:

1. ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.

Способ подачи воды

Существуют две разновидности парогенераторов:

1. С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
2. Без таковой (воду заливает пользователь).

Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

• блок подготовки воды;
• система очистки резервуара;
• функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);

Эфирные масла для ароматизации пара

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.

Виды парогенераторов и их конструкция

Соединительные трубопроводы воды и пара

В настоящее время, кроме традиционно используемых в русской бане камней, служащих для получения пара, применяют электрические парогенераторы, которые бывают 3-х типов, это:

• Электродные – нагрев происходит путем прохождения электрического тока через воду.
• Индукционные – нагрев воды осуществляется токами высокой частоты,
• С помощью нагревательных элементов (ТЭНов) – при прохождении электрического тока через элементы ТЭНов, они нагреваются и передают свое тепло воде, в которую погружены.

Парогенератор состоит из следующих конструктивных элементов:

• Корпус, в который помещены все остальные элементы конструкции. Может быть выполнен из металла или стойкого пластика.
• Бак-накопитель воды.
• Камера (блок) парообразования.
• Блок управления и безопасности.
• Соединительные трубопроводы воды и пара.
• Электрические провода.
• Устройства автоматики и контроля.
• Насосы подачи воды и пара.

В блок управления входят датчики контроля уровня воды в баке-накопителе и количества образующегося пара на выходе из блока парообразования.

В блоке безопасности смонтированы автоматы защиты электрических цепей и нагревательных элементов от токов короткого замыкания и попадания напряжения на корпус парогенератора. Наличие и объем систем безопасности и автоматики, а также насосов подачи воды и пара, индивидуально для каждой конкретной модели устройства.

Итоги

Итак, коэффициент полезного действия индукционных котлов составляет примерно 99%, работают они бесшумно, на любом жидком носителе тепла, им не требуется сервисное обслуживание, а также это безопасно и практично. Хоть такой котел стоит довольно дорого, такие затраты – окупаемы. А если создать его самостоятельно – это будет еще более выгодно.

https://youtube.com/watch?v=F6yIXht5gks

Конечно, выбор за вами, а лучше – обратиться к специалистам, которые подскажут, подходит ли вам такое отопление. Но, в целом, индукционные котлы – это отличная альтернатива традиционным системам отопления. Дата: 25 сентября 2021
