Угол наклона пандуса для инвалидов

Требования при выборе и установке пандуса

При устройстве пологого спуска для колясок необходимо соблюдать требования, предъявляемые к подобным сооружениям, которые прописаны в – ГОСТах, СНиПах и СП. Угол наклона, за редким исключением не может превышать 8 градусов.

Обязательное условие – наличие горизонтальных опорных поверхностей предназначенных для маневрирования инвалидного транспорта. Их площадь должна превышать размеры коляски в плане. Конкретные размеры определяются в зависимости от ширины спусков и их функциональности – для поворота коляски или разворота на 90 или 180 градусов, горизонтальная часть должна быть размером 140х140см и 180х150 см, соответственно.

Аппарели, предназначенные для эксплуатации на открытом воздухе, оборудуются противоскользящим покрытием или изготавливаются из рифленой стали.

Минимальная ширина пандуса не менее 90 см, максимальная – 180 см. Длина пролета без устройства промежуточных горизонтальных элементов делается в пределах 9 м.

Пологие спуски в обязательном порядке оборудуются поручнями в соответствии с требованиями норм и правил:

1. Поручни делаются из прочного и гладкого материала, устойчивого к воздействию неблагоприятных факторов внешней среды;
2. Размер ограждений круглой или овальной формы не может превышать в поперечнике 60 см;
3. Выступающие края поручней закругляют, чтобы исключить риск получения травм.

Стандартные размеры пандусов по ГОСТ

Наименование	Значение, мм
Максимальная длина пандуса для инвалидов	36000 мм
Ширина пандуса для детских колясок	до 1000 мм
Ширина откидных пандусов в подезде	не менее 1850 мм
Размер для разворота коляски	от 2200 мм
Угол наклона пандуса	не более 18%

Высота подлокотников

Этот критерий играет немаловажную роль для обеспечения комфортности сидения пациента в реабилитационном оборудовании. Чтобы определить необходимый размер, стоит измерить расстояние от локтей до сидения плюс 2,5 см. Именно на этом уровне должны располагаться подлокотники. Лучше выбирать регулируемые, чтобы подобрать их расположение индивидуально, а не руководствоваться стандартами.

Если подлокотники располагаются низко, это может сказаться на осанке, повысить утомляемость человека и даже привести к затруднению дыхательной функции. Если же слишком высоко – они перестанут выполнять свою задачу, а именно поддерживать предплечья.

ГОСТ

Устройство аппарелей для малобильных людей регламентируется:

1. Статьей 15 закона N 181-ФЗ «О соцзащите инвалидов в РФ», принятого 24.11.1995 и дополненного в 2021 году. Действие поправок началось с 1 января 2021 года. Градостроительным кодексом Российской Федерации.
2. Постановлением «О мерах по приспособлению жилых помещений и общего имущества в многоквартирном доме с учетом потребностей инвалидов» принятым правительством РФ 09. 07.2016 г.

Требования и нормы устройства сооружений, предназначенных для комфортного доступа инвалидов-колясочников к жилым и общественным зданиям, прописаны в следующих документах:

1. ГОСТ Р 51261-99;
2. СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения».
3. Правила проектирования и строительства 35-101-2001.
4. Свод правил 59.13330.2012, последняя редакция СНиП 35-01-2001.

Однако, при строительстве пандусов СНиП имеет преимущества перед СП. Кроме федеральных законов в каждом регионе принимают свои постановления, не идущие вразрез с действующим законодательством.

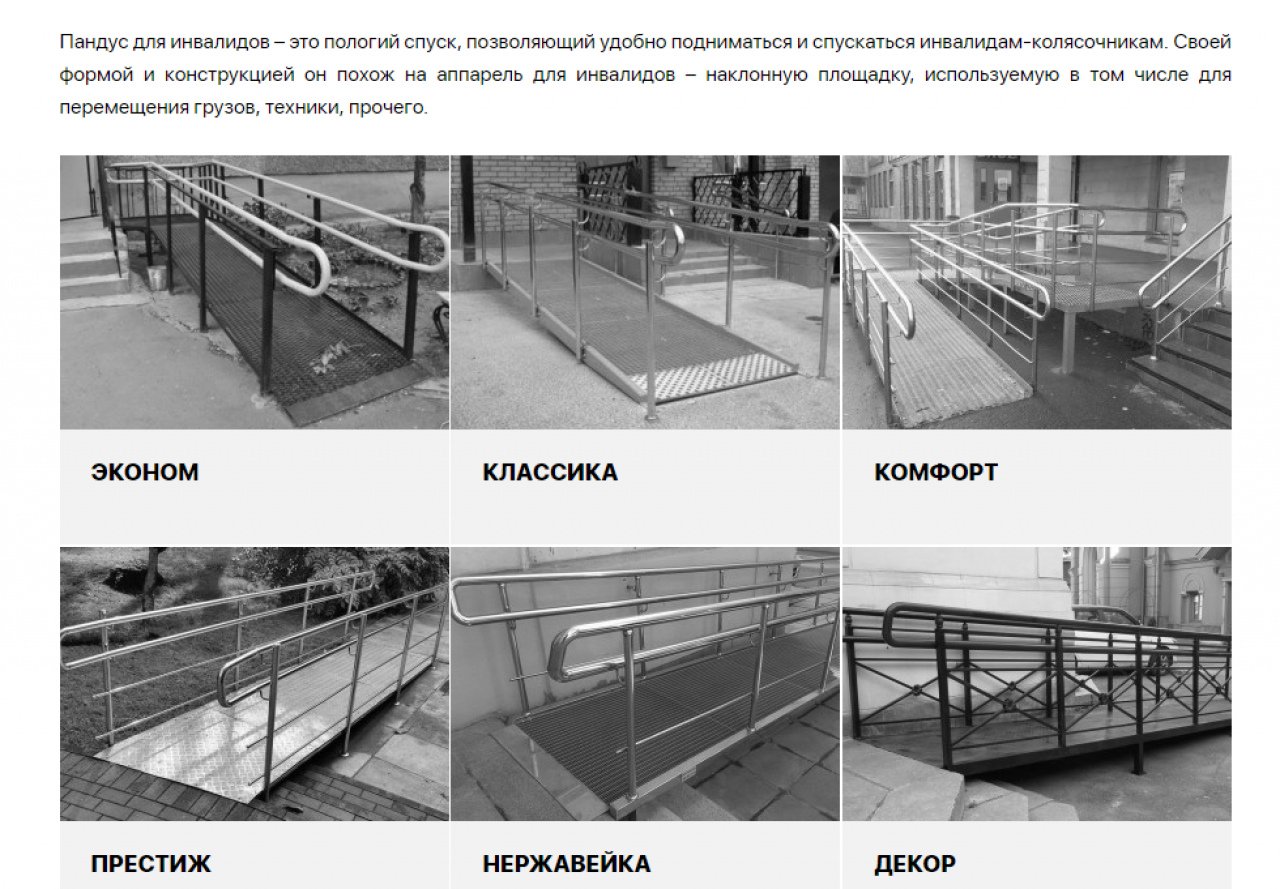

Конструкции пандусов для инвалидов

Конструкции пандусов для инвалидов и их устройство варьируются в зависимости от назначения, места установки и других особенностей изделия.

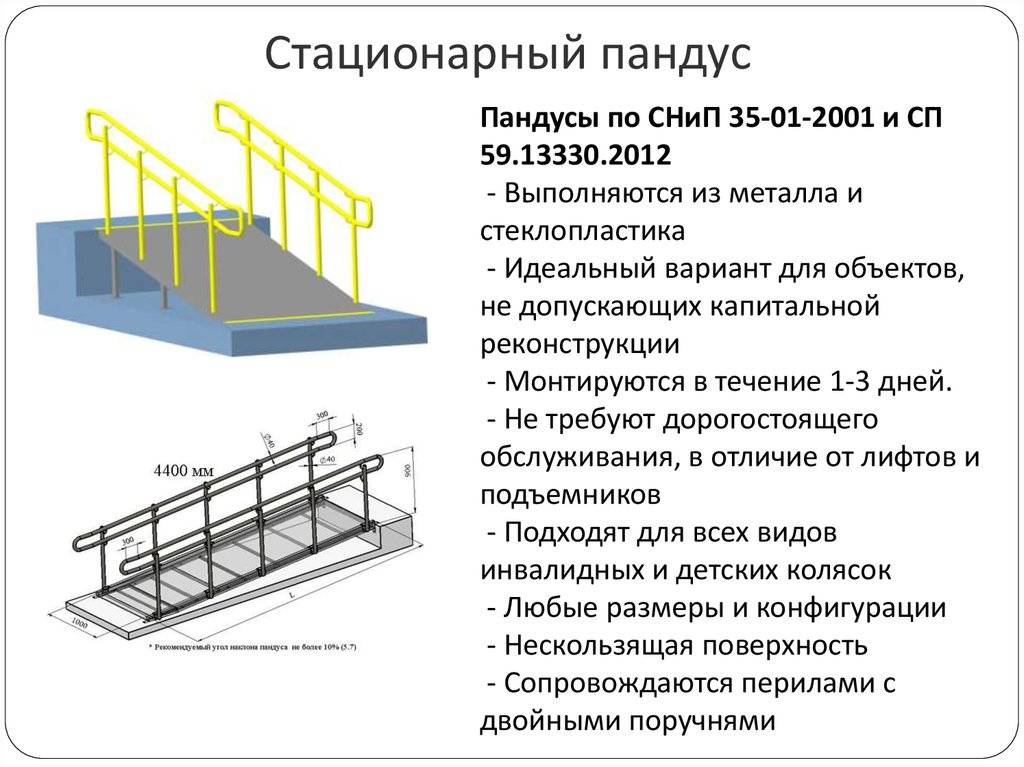

Стационарные

Стационарные пандусы для инвалидных колясок предназначены для длительного периода эксплуатации, поэтому устанавливаются «раз и навсегда». Чаще всего их размещают на входах в здания, спусках в метро и других общественных местах. Существует два типа конструкций пандусов: двухпролетные и однопролетные.

Требования ГОСТ и СНиП к пандусам для инвалидных колясок
Только в случае соблюдения всех норм, можно устанавливать изделие. В ГОСТ Р 51261-99 и СНиП 35-01-2001 подробно расписаны все параметры (высота поручня пандуса, минимальная ширина и другие размеры), которые необходимо соблюдать, чтобы конструкция была полностью законной и грамотно выполненной.

Чаще всего перила для пандуса изготавливаются из нержавеющей стали, а направляющие из дешевого металла или бетона.

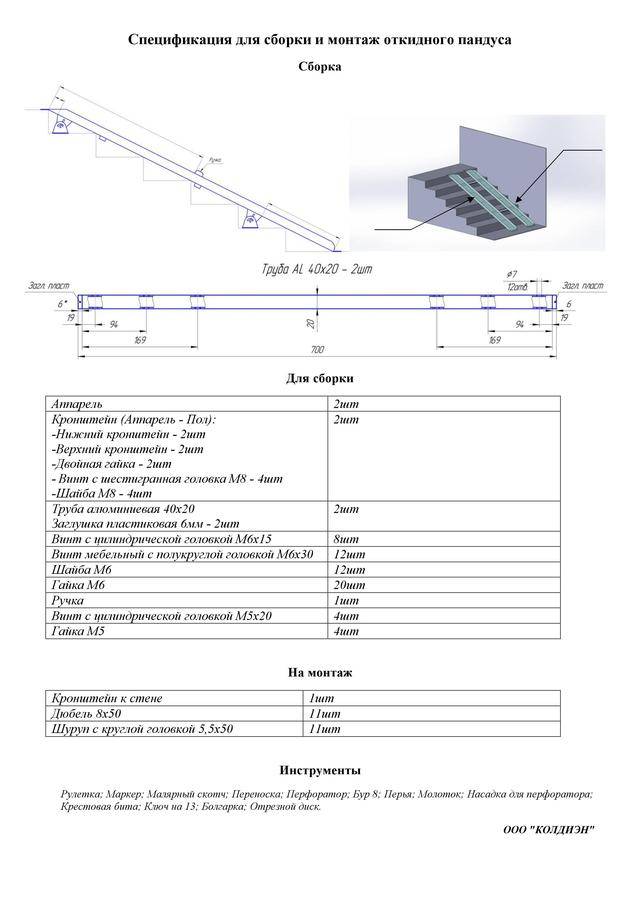

Откидные пандусы для инвалидных колясок

Данные площадки отличаются от стационарных тем что, даже являясь несъемными, могут складываться и отодвигаться в то время, когда их участие в процессе подъема или спуска не требуется. Обычно, откидные пандусы для инвалидных колясок устанавливают в подъездах многоэтажных жилых домов – там, где постоянный элемент мог бы стеснить движение других людей.

Для того, чтобы воспользоваться пандусом для инвалидных колясок, достаточно просто откинуть его и уложить на лестницу. После использования лестничный марш можно освободить, просто подняв приспособление обратно и закрепив защелками.

Видео: автоматический откидной пандус

Откидные пандусы с доработанной конструкцией используются в некоторых видах общественного транспорта.  К примеру, автобусы и троллейбусы оснащены современными моделями, которые помогают значительно облегчить процесс посадки и высадки пассажиров с ограниченными возможностями.

Съемные пандусы для инвалидов

Категория съемных пандусов для инвалидов достаточно обширна и подразделяется на несколько видов:

• ролл-пандусы;
• раздвижные телескопические;
• рампы для преодоления порогов.

Ролл пандусы

Ролл пандус скручивается, подобно обычному коврику, который можно увидеть в любой гостиной. Благодаря компактности в собранном виде,  изделие легко перевозить с одного место на другое.

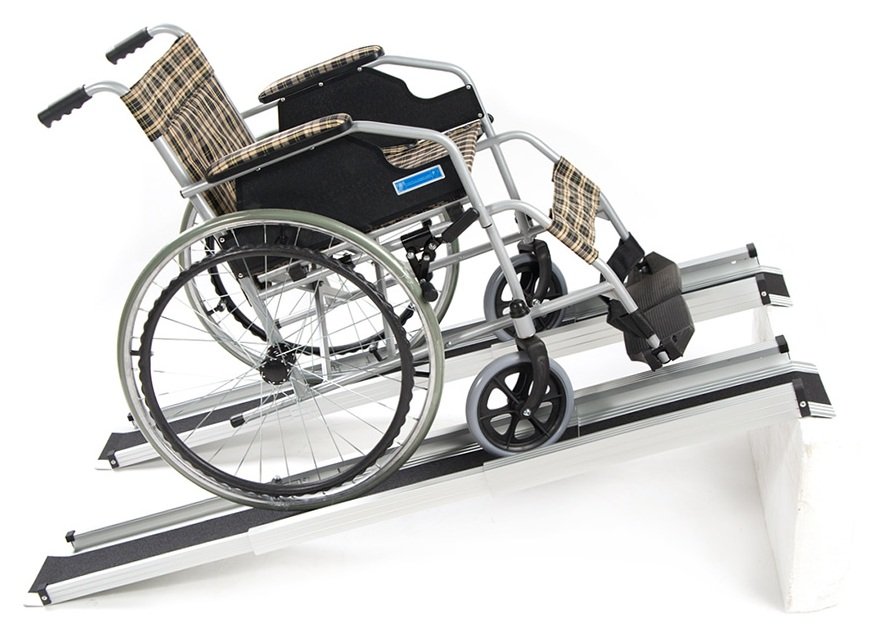

Раздвижные и телескопические пандусы

Телескопические пандусы для инвалидных колясок – это универсальная конструкция, которая подойдет абсолютно для любого лестничного марша. Особенно актуально использование съемных раздвижных пандусов в местах, где обустройство пролета стационарным оборудованием невозможно или же будет существенно мешать перемещению  других людей.

Изделие представляет собой выдвижную площадку, которая раскладывается на необходимую длину. Для того чтобы преодолеть небольшую лестницу, конструкцию можно использовать в сложенном состоянии. В таком случае аппарель способна принимать на себя вес до 400 килограммов.

Видео: телескопический пандус

Рампы для инвалидных колясок

Рампы для инвалидных колясок имеют сравнительно небольшие размеры, в отличие от других разновидностей изделия. Как правило, размещается для того, чтобы человек с ограниченными возможностями мог переместиться на коляске через бордюр, порог или любой другой участок, характеризующийся резкими перепадами высот. Благодаря компактным размерам и небольшой массе установка производится в считанные минуты.

В наши дни, все большей популярностью начинают пользоваться именно складные пандусы для инвалидных колясок, размеры которых позволяют без труда перевозить изделие с собой. Использовать их можно даже в общественных местах, не стесняя пешеходов.

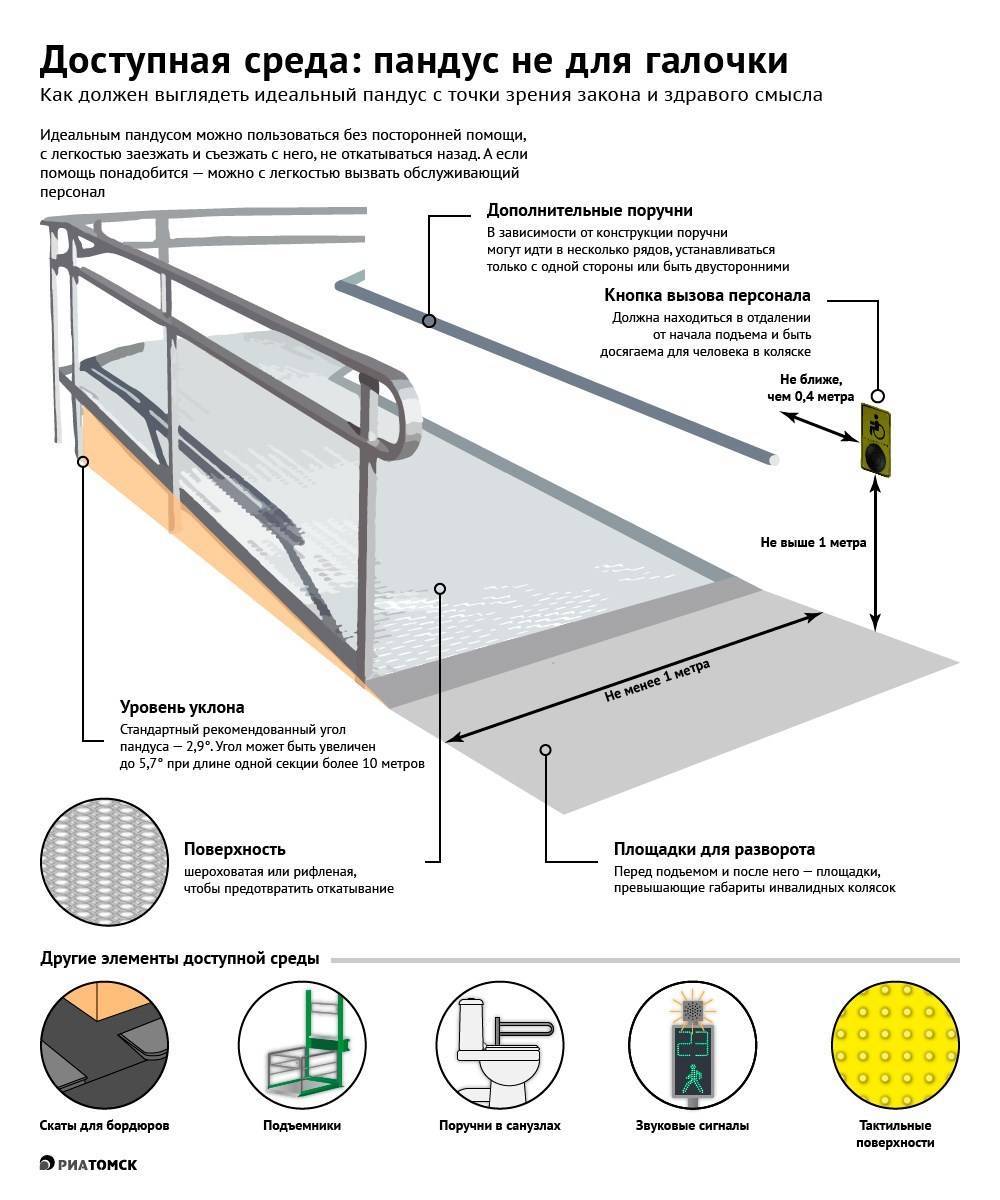

Кнопки для вызова

В некоторых случаях нет технической возможности для монтажа стационарной модели. К примеру, главное крыльцо на ремонте, а посетители попадают через дополнительный вход, где нет наклонной конструкции для инвалидов. В подобных случаях, места для входа должны оборудоваться съёмными пандусами с кнопкой для вызова. При нажатии на неё, определённый сотрудник получает сигнал, выходит и устанавливает пандус. Соответственно, после подъёма или съезда инвалида, убирает конструкцию.

Итак, кнопки для вызова должны соответствовать следующим требованиям:

• рекомендуемая высота – 85-100 см;
• минимальное расстояние от ближайшей выступающей части крыльца или лестницы (например, первой ступеньки) – 40 см;
• место для установки необходимо выбрать таким образом, чтобы инвалида можно было увидеть, не выходя из здания (к примеру, выглянув в окно);
• во избежание актов вандализма, кнопка должна находиться в защитном кожухе;
• конструкция должна маркироваться значком-пиктограммой «Инвалид» (человек на кресле-каталке);
• рабочее напряжение – 220 В.

Как правильно выбрать складной вариант для частного пользования

Необходимо отметить, что самые качественные пандусы – это изделия из Европы. По сути, это установки премиум класса. Они являются обладателями высоких технических и эксплуатационных характеристик, поэтому стоимость таких пандусов располагается в среднем и высоком отрезке. Китайские телескопические пандусы могут быть высокого качества, если изготовлены на заводах и продаются официальными представителями. Но даже высокое качество изделия гарантирует невысокую цену. То есть, китайские пандусы – это недорогое противостояние европейским.

Устройства от отечественных компаний производителей – это своеобразная ценовая середина. В их производстве используется высококачественное сырье, уникальные технологии, а вот цена ниже европейских аналогов, но выше китайских. Поэтому совет.

Телескопический пандус приобретается надолго, это определенное вложение в удобство жизни инвалидов. И высокое качество устройства – это повышенные показатели безопасности эксплуатации. Так что на этом не стоит экономить.

Терминология

В СНиП используется множество названий тех или иных вещей. Поэтому для большей наглядности и понимания документа стоит обозначить следующие термины:

• адаптированный вход – специальный въезд для инвалидов, оборудованный пандусом;
• бордюр, перила – боковые ограждения конструкции, облегчающие подъём;
• габариты – размеры изделия (например, высота, длина, и т. д.);
• инвалид (здесь) – человек с нарушением опорно-двигательного аппарата;
• марш – расстояние между двумя площадками;
• пандус – сооружение (спуск) для инвалидов с определённым наклоном, предназначенное для перемещения с одной горизонтальной поверхности на другую;
• пиктограмма – знак, символьное обозначение;
• поперечный уклон – угол наклона, перпендикулярный направлению движения;
• продольный уклон – угол, параллельный направлению движения.

Конструктивные элементы

Наиболее распространенная стационарная конструкция достаточно проста. Она включает горизонтальные площадки: въездную, выездную (вверху и внизу) и промежуточные (для отдыха при длинном пролете), а также наклонную дорожку. На верхней площадке и дорожке устанавливаются ограничительные поручни для инвалидов. Вся система устанавливается на опорной конструкции, от которой во многом зависит прочность всего пандуса. Отдельный ГОСТ регламентирует обустройство стационарных опор.

Основные требования к пандусам.

Чаще всего используются металлические конструкции (особенно если пандусы пристраиваются уже в построенном сооружении). В процессе строительства капитальных сооружений, как правило, пандусы располагаются рядом с обычной лестницей и изготавливаются из бетона (железобетона).

При конструировании пандусов необходимо учитывать некоторые дополнительные условия:

1. Дорожка должна иметь покрытие, исключающее чрезмерное скольжение.
2. Материал покрытия выбирается с учетом исключения его разрушения при передвижении любого типа инвалидных колясок, а также других возможных средств (велосипед, хозяйственная сумка, тачка и т. д.).
3. Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
4. В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.

Нормативные документы

Поскольку использование пандусов относится к сфере безопасности людей, то их конструкции и использование регламентируются соответствующими нормативно-техническими документами и законодательными актами.

Кратко рассмотрим эти документы по категориям.

СНиП 35-01-2001

Строительные нормы и правила, определяющие доступность зданий и сооружений для людей с ограниченной подвижностью. Согласно этому документу, допустимый продольный уклон по маршруту движения инвалидных колясок не должен превышать 5%, перепад высот в местах выхода с тротуара на пешеходный переход допустим в пределах до 0,04 м. Имеются и другие требования, но главная суть в том, что при превышении указанных параметров, а также при наличии спусков в подземные переходы, станции метро, лестниц открытых и находящихся в зданиях, необходимо устраивать пандусы или иные средства подъёма. Участки пола перед наклонными поверхностями на длине 600 мм должны иметь рифлёную поверхность или контрастную окраску.

Материал для изготовления пандуса должен быть негорючим, высота подъёма ограничивается величиной до 0,8 м с уклоном до 8%. Допускается уклон 10%, если перепад высот не превышает 0,2 м. Если невозможно выполнить прямой пандус, допускается винтовой вариант. Ширина устройства не менее 1 м для одностороннего движения (рекомендуется 1,5 м), необходимо наличие по краям бортиков высотой до 0,05 мм, предотвращающих соскальзывание колёс коляски.

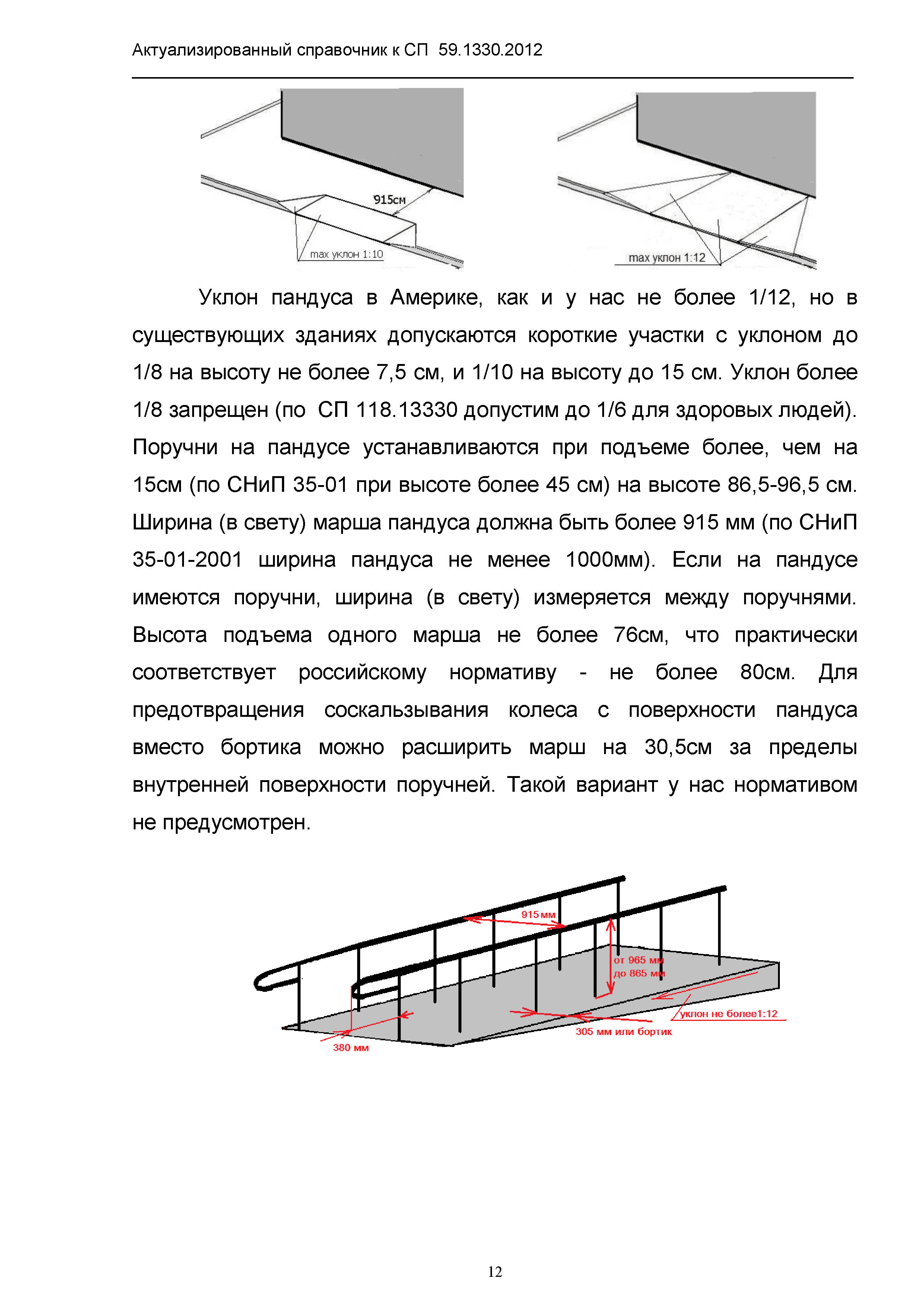

СП 59.13330.2012

Документ регламентирует доступность зданий и сооружений для инвалидов (и некоторых других категорий населения с ограниченными возможностями). Является редакцией СНиП 35-01-2001, или, его актуализированной версией. Тем не менее, в обоих последних документах есть разночтение по величине уклона для пандусов. Так, СП 59.13330.2012 ограничивает наклон величиной 1:20 или 5% против 8% согласно требованиям СНиП 35-01-2001. Поэтому, если в техническом заказе или требованиях заказчика нет специальной ссылки на требования СП59.13330.2012, то следует придерживаться положений, оговорённых в СНиП 35-01-2001. Строительные нормы и правила являются законодательным актом более широкого применения и имеют приоритет перед другими документами.

ГОСТ Р 51261-99

Этот документ требует наличие поручней для инвалидов-колясочников, если горизонтальная проекция пандуса превышает 1800 мм или высота подъёма от 150 мм и выше. Поручни должны быть непрерывными по всей длине и выходить на горизонтальные площадки, примыкающие к наклонной части пандуса. ГОСТ также требует наличие у начала и в конце наклонной поверхности горизонтальных площадок протяжённостью не менее 300 мм каждая.

Прочие нормативно-технические и правовые документы

Существуют и другие нормативные и законодательные акты, которые следует учитывать при проектировании пандусов или отказе от их применения, о конструкции и параметрах этих сооружений. Например, Постановление правительства РФ от17.03.2011 № 175 “О государственной программе Российской Федерации “Доступная среда” “. Отдельный пакет документации на эту тему может иметь каждый регион, например, одно постановление и два закона, где идёт речь о технических устройствах для инвалидов, имеются в юридической базе Москвы и Московской области.

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

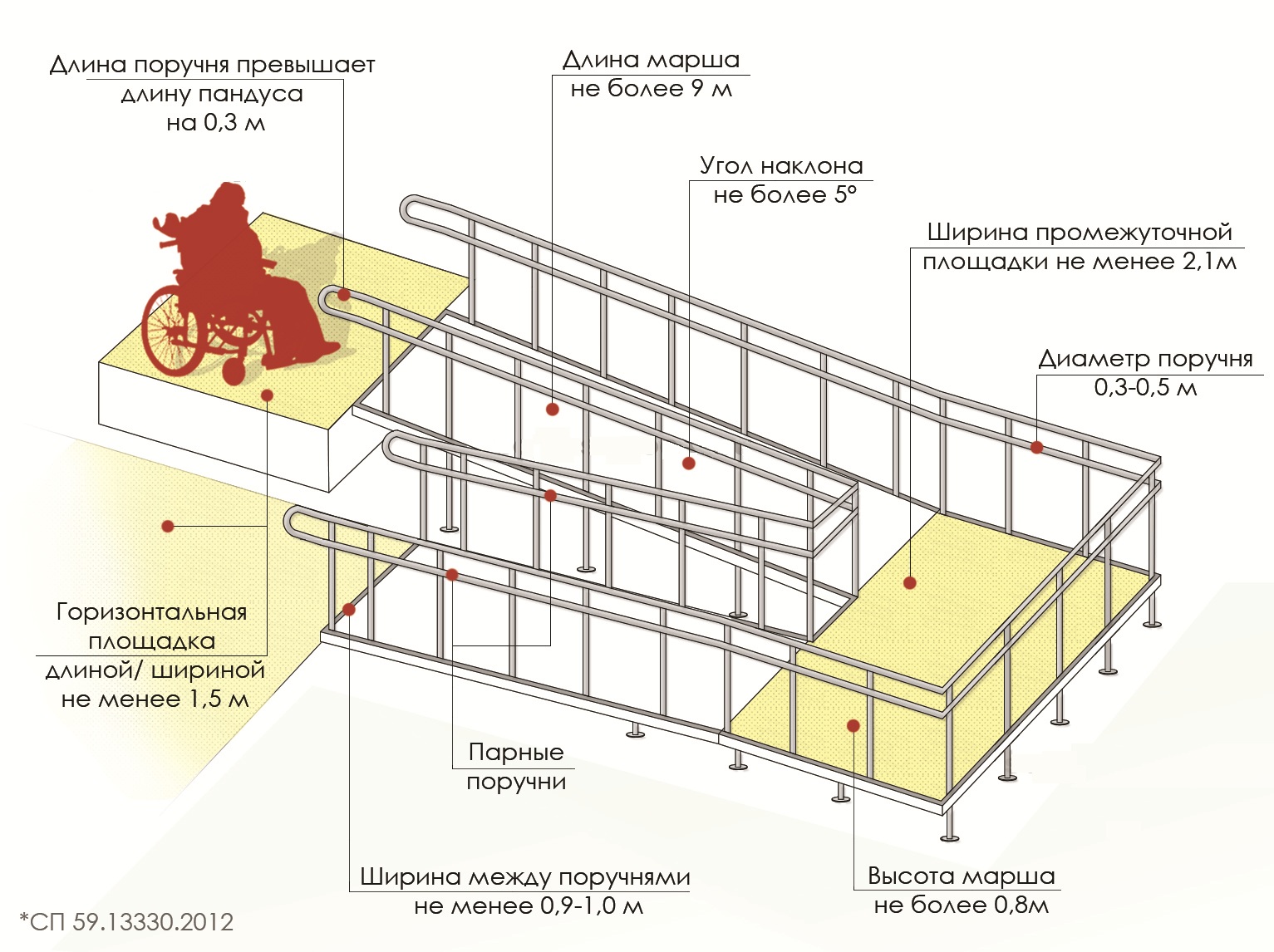

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, – 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Пологая дорожка с возможностью двухстороннего перемещения

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Требования к установке ограждений в соответствии с действующими нормативами:

• Поручни следует располагать на одном расстоянии по отношению к поверхности спуска пандуса в виде единой непрерывной линии.
• Ограждения должны быть установлены на площадках и на всех частях дорожек, расположенных под наклоном.
• Ограждения должны быть закреплены только с наружной стороны перил.
• Основные поручни следует располагать на высоте 0,7 м., а вспомогательные поручни на высоте 0,9 м. по отношению к поверхности пандуса.
• В месте, где заканчивается нижний лестничный марш, на 0,3 м должны выступать поручни перил.
• Диаметр в поперечном сечении поручня ограждения должен быть в пределах от 30 до 50 мм.

Конструктивные решения

Разрез пандуса по длине По пространственному решению скатов пандусы бывают:

• однопролетные;
• многопролетные;
• односторонние;
• и с двусторонней организацией передвижения.

По форме:

• прямолинейными;
• изогнутыми.

Применимы решения с односторонней организацией движения, т.к. двустороннее решение маршей необходимо только в местах интенсивного потока посетителей в колясках.

Экономично использование простых решений с односторонней организацией движения, однако использование сложных вариантов обусловлено большими перепадами высот, ограничениями по длине пролета или площади. Потребность соблюдения нормативных требований, обеспечения долговечности и прочности конструкции при стесненных условиях размещения возникает в общественных зданиях. По причине больших потоков посетителей и интенсивных нагрузок.

Разрез пандуса по ширине

Важными факторами при выборе типа и количества пролетов является обеспечение требования СП в планируемом пандусе, обеспечить комфортные условия использования. Удобными и долговечными являются стационарные конструкции из железобетона. Устанавливаются на длительный срок с интенсивными условиями эксплуатации (на улице на входе в здание). При устройстве пандуса для инвалидов учитываются габариты въезда и разворота коляски.

Пандус. Основные характеристики, общие требования

Как таковой пандус представляет собой пологую плоскость с ровной поверхностью и определенным углом наклона. Плоскость соединяет две и более горизонтальных поверхностей, расположенных на разном уровне возвышения от проезжей/прохожей части.

Обычный пандус можно увидеть как элемент лестницы рядом с любым строением. Несъемную стационарную конструкцию чаще всего обустраивают в один пролет, планируют на этапе проектирования объекта. Стационарные пандусы считают одними из наиболее практичных и удобных конструкций.

К общим требованиям относят:

• удобство для маломобильных граждан;
• достаточную ширину для размещения инвалидного кресла, коляски, сопровождения;
• простоту въезда/съезда;
• наличие ограждений (перил);
• ровность поверхности;
• безопасность эксплуатации.

Категорически недопустимо устраивать пандусы, съезд которых выходит на оживленную трассу.

Стандартный пандус выглядит так

Аппарель и виды пандусов

Аппарели по своей сути представляют то же самое, что и пандус, то есть наклонные площадки, платформы или рампы, соединяющие две горизонтальные поверхности, находящиеся на различной высоте. Тогда как термин пандус, применяемый для детских и инвалидных колясок, зачастую относится к конструкции, состоящей из двух металлических полозьев.

Аппарелью в большинстве случаев называют одну или две широкие площадки, но принципиальной разницы между этими приспособлениями не существует. Любой из обустроенных видов данных конструкций, предназначенных для детей или инвалидов, обязан отвечать основным предписаниям ГОСТа и СНиПа РФ.

Благодаря такому соответствию, сооружения будут абсолютно безопасными для здоровья, жизни, а также имущества окружающих граждан, особенно пожилых, которые тоже относятся к маломобильным. В настоящее время существует множество вариаций пандусов и аппарелей, что позволяет подобрать подходящий для каждого конкретного здания, участка дороги или человека.

Несъемные устройства

Стационарные пандусы – фиксированные конструкции, которые обустраиваются на ступенях с максимальным учетом условий местности и архитектурных особенностей строения. Используемый для их изготовления строительный материал является очень прочным и долговечным и, как правило, достаточно тяжелым.

Данные конструкции бывают как однопролетными, так и многопролетными и обязательно должны дополняться перилами, в противном случае не будут отвечать существующим правилам. Откидные пандусы бывают при необходимости складные, в результате чего не располагаются на лестничной клетке все время.

Это жесткое приспособление поднимается вертикально с помощью специальных петель и закрепляется у стены или стандартных перил защелками. Откидной пандус, стоящий в подъезде многоквартирного здания, обеспечивает свободный проход по ступенькам лестницы и доступ к перилам всем жильцам. Подобные виды конструкций зачастую устанавливаются в общественном транспорте.

Но, к огромному сожалению, легкие и в то же время прочные модели, изготовленные из алюминия, нередко становятся приманкой для охотников за цветными металлами. Выдвижные приспособления устанавливаются в современном общественном транспорте и имеют автоматизированное управление, благодаря чему инвалидам не приходится его самостоятельно разбирать.

Съемные пологие дорожки

Раздвижные телескопические пандусы – это переносные, облегченные универсальные приспособления, созданные из двух отдельных аппарелей. Габариты и вес в разобранном и собранном состоянии для различных моделей отличаются, но все они изготовлены из прочного материала, чаще всего алюминия, имеют противоскользящее покрытие и способны выдержать 200-400 кг.

Переносной телескопический пандус для инвалидов идеально подходит для заезда в транспорт, по лестницам и прочим труднодоступным для коляски подъемам. Его можно раздвинуть на требуемую длину или, наоборот, к примеру, при преодолении порогов, пользоваться в сложенном состоянии. Средняя длина составляет 1,5 м, поэтому такое устройство компактно, но в раздвинутом виде оно достигает 3,5 м.

Рулонные (ролл) пандусы последнее время приобретают популярность, так в рабочее положение они приводятся достаточно легко. А когда в них нет потребности, их можно свернуть в рулон, максимально удобный для хранения. Они могут состоять из одной сплошной аппарели либо из двух отдельных. Такие устройства сверхпрочные, легкие и доступны для использования в любые погодные условия.

Эти конструкции собираются из отдельных модулей, ввиду чего бывают различных габаритов, которые можно изменять по необходимости. На текущий момент это наиболее простая и удобная разновидность съемных приспособлений для инвалидных колясок, которая зачастую используется при проведении публичных мероприятий.

Пандусы для порогов – достаточно небольшие сооружения, которые зачастую изготавливаются из листа металла и могут быть предназначены для конкретного порога либо делаются разборными, подходящими для нескольких незначительных возвышений. Их еще называют перекатные пандусы.

Фото съемной раздвижной аппарели

Рампы – это наиболее мобильные сооружения, предоставляющие возможность преодолевать небольшие преграды на пути. Основными их преимуществами являются компактные размеры, малый вес и нестандартное строение.
