Поручни и перила

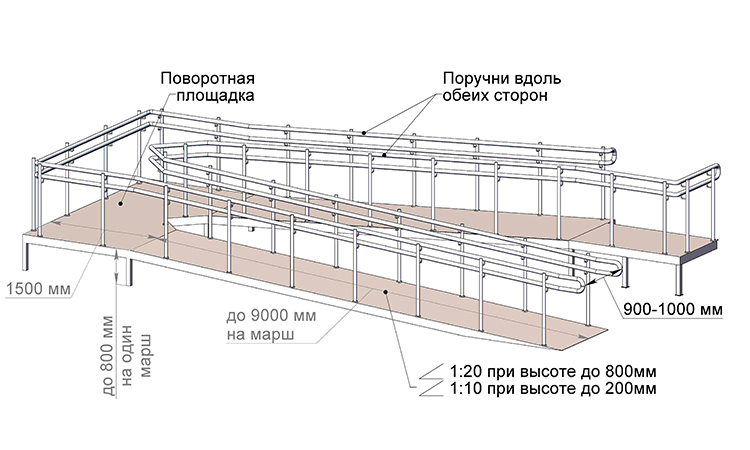

Схема ограждения пандуса
Важной деталью являются поручни. Их необходимо устанавливать с двух сторон от скатов. Требуется устраивать перила на высоте 65см и 90см
Перила важно выполнить из износостойких материалов препятствующих соскальзыванию рук при подъеме. Стальные перила являются не самыми удобными, т.к. в холодное время года ими сложно пользоваться. Лучше всего использовать покрытия перил из пластика, резиновых покрытий или дерева. Поручни и перила устанавливают так, чтобы они не уменьшали размеры зоны использования на плоскостях маршей. Крепление перил выполняется жестко, для условий достаточно высоких нагрузок на них
Требуется устраивать перила на высоте 65см и 90см
Перила важно выполнить из износостойких материалов препятствующих соскальзыванию рук при подъеме. Стальные перила являются не самыми удобными, т.к
в холодное время года ими сложно пользоваться. Лучше всего использовать покрытия перил из пластика, резиновых покрытий или дерева. Поручни и перила устанавливают так, чтобы они не уменьшали размеры зоны использования на плоскостях маршей. Крепление перил выполняется жестко, для условий достаточно высоких нагрузок на них.
Перила ЛО-3 и ОП-4
Перила ОН-1 и ОН-5
Поручнями могут не оборудоваться пандусы для временного пользования и съемные, в остальных случаях устройство перил и ограждений необходимо. Их изготавливают из трубчатых металлических частей, обеспечивая их достаточную жесткость и возможность надежного крепления, и требуемые размеры. Наиболее долговечны варианты из нержавеющей стали. Они не теряют своих эстетических свойств при длительном воздействии осадков интенсивной эксплуатации. При использовании поручней из других материалов необходимо учитывать потребность ухода и периодическую покраску.
Перила ОП-1
Перила ОП-2 и ОП-3
Четкое соблюдение нормативных требований к размерам элементов позволяет выполнить конструкцию удобной.
Нормы и требования ГОСТ к пандусам для инвалидов
В нашем быстром ритме жизни довольно сложно успевать решать насущные заботы. Еще труднее это дается инвалидам, для которых единственный способ подняться по лестнице – это пандус. К большому сожалению, в нашем обществе не многие задумываются об этом, поэтому пандусы очень редко встречаются в инфраструктуре наших городов.
Итак, что же собой представляет красивая формулировка – «острая социальная проблема – пандус»? Понятие «пандус» стали подменять на иные приспособления, для передвижения инвалидов и мам с детскими колясками, начиная от всевозможных досок, фанерок, кирпичей и заканчивая просто картонными наслоениями.
Как установить пандус бесплатно
Самостоятельно устанавливать пандус нельзя. Монтаж изделия должен осуществляться с соблюдением требований различных технических регламентов. Кроме того, нужно иметь разрешительные документы на само изделие и установку от руководителя организации, отвечающего за обеспечение обслуживания данного подъезда.
В 2013 г. были внесены поправки в Жилищный кодекс, согласно которым теперь нет необходимости получать согласие 2/3 жильцов на установку пандусов в многоквартирных домах.
Подача и образец заявления на установку
Чтобы бесплатно установить пандус в подъезде, нужно написать заявление в ЖЭК или управляющую компанию. По жилищному законодательству вопросы содержания и эксплуатации крыльца подъезда относятся к ведению жилищно-эксплуатационных управлений и ТСЖ.
Заявление нужно написать на имя начальника организации в 2 экземплярах.
Документ должен содержать:
- просьбу установить пандус (подъезд, лестница);
- информацию о модели пандуса (стационарный, откидной).
Отправить заявление можно заказным письмом с уведомлением или вручить лично. По закону заявление рассматривается в коммунальной организации в течение 30 дней, после чего выносится решение.
Подача и образец жалобы
Отказать в установке могут по причине узких лестничных пролетов (менее 2,5 м). Однако в этом случае возможна установка откидного пандуса. Если согласие не получено, то следует писать заявление о нарушении прав ответственным лицом в надзорные и правозащитные органы и организации:
- жилищную инспекцию;
- общество по защите прав потребителей;
- прокуратуру района;
- органы местного самоуправления.
К жалобе следует приложить исходное обращение, бумагу с отказом. Обжаловать действия или бездействия должностных лиц можно в суде. В случае, если решение суда не устраивает, можно подать апелляционную жалобу в течение месяца со дня принятия решения суда.
Подача документов онлайн
Подать заявление онлайн в ЖКХ можно через портал Госуслуги, если такая опция доступна в регионе заявителя. На сайте принимаются и рассматриваются не только просьбы граждан, но и жалобы. Для этого нужно зарегистрироваться на портале.
Перила (ограждения)
Не на всех пандусах для колясок устанавливаются ограждения в виде перил. Но если высота подъема сооружения превышает 15 см, и при этом длина пролета больше 1,8 м, то перила устанавливаются однозначно. Их обычно монтируют с двух сторон дорожки, причем длина ограждения должна быть длиннее пролета на 30 см, это с каждого конца. Сама оградительная конструкция изготавливается из металла, причем диаметр труб под поручни должен быть в пределах 30-50 мм.
Что касается высоты поручней (ограждения), то для взрослых инвалидов устанавливается два уровня: 60 и 80 см. Для детей данный показатель – 50 см. Обязательно в нижней части пролета монтируется ограждение в виде бордюра или бортика. Его назначение – противостоять движению вниз задом коляски, если инвалид не смог справиться с подъемом. Высота бортика – 5 см.
Инструменты, которые используются при создании поручней
Чтобы металлические поручни для пандусов были надежны и долговечны, их необходимо создавать только на профессиональном оборудовании. Во время создания описываемых элементов пандуса используются следующие инструменты:
- Дисковый станок необходим для реза металлической трубы и ее обработки.
- Торцеватели для труб из нержавеющей стали. Они нужны для снятия фаски с торцов металлических изделий, а также удаления заусенцев. Такие устройства способны обрабатывать как внутренние, так и внешние фаски.
- Вертикально-сверлильный станок предназначен для просверливания отверстий, необходимых для присоединения к ним креплений.
- Станок для редуцирования. Необходим для увеличения или уменьшения размеров заготовок.
- Трубогибы предназначены для сгибания труб и позволяют выполнять гибку хорошего качества.
- Машины для полуавтоматической сварки.
- Шлифовальные машины. Такие устройства используются на завершающем этапе создания ограждений и применяются для зачистки сварных швов.
Применение всех описанных инструментов позволяет создавать качественные и красивые поручни из нержавеющей стали для пандусов.
Технические требования
Создание любой конструкции подразумевает разработку проекта. Для изготовления качественного пандуса потребуется сделать его таким, чтобы он соответствовал основным требованиям. Чертеж такой конструкции обычно подчиняется определенным нормам. Требования к пандусам освещены в ГОСТе Р51261-99. Такие изделия должны соответствовать следующим нормативам:
- Максимальным является угол наклона не более 8%. Этот показатель следует высчитывать при делении высоты проема на длину горизонтальной проекции конструкции.
- Рельсовые направляющие следует располагать на таком расстоянии, чтобы коляски и инвалидные кресла можно было свободно перемещать.
- В случае с односторонним движением ширина конструкции не должна быть меньше 90 см. при оборудовании двустороннего пандуса этот показатель увеличивается до 180 см.
- Ограждающие элементы конструкции следует устанавливать при высоте подъема более 15 см. Их необходимо монтировать и в случае с длиной пролета более полутора метров. Максимальная высота поручней должна составлять 80 см. поручни для взрослых оборудуются двухярусного типа. Первый ярус должен располагаться на уровне 60 см.
- Учитывая, что к пандусам предъявляют определенные требования, соответствующие нормативы закреплены в документации.
Такие требования стоит учитывать при оборудовании пандусов для инвалидов. Эти нормы установлены законодательно, поэтому в случае их нарушения могут последовать серьезные взыскания.
Предназначение разных конструкций пандусов для колясок
Если разговор идет об уличных пандусах, то оптимальный вариант – это стационарные сооружения. Их чаще всего строят из бетонного раствора с заливкой его в опалубку. Это прочное и надежное устройство, которое прослужит много лет. К тому же оно простое по производству работ своими руками.
Есть более простые варианты. К примеру, установка прямо по лестничному маршу двух металлических профиля, а именно швеллеров. Их прямо устанавливают по ступенькам и крепят к ним анкерами. При этом строго надо соблюдать два требования:
Расстояние между профилями должно быть равно расстоянию между колесами колясок.
Ширина швеллера должна быть больше ширины колеса инвалидного кресла.
При этом необходимо установить металлические пролеты так, чтобы они не мешали передвигаться по лестнице другим ходячим людям. Добавим, что сегодня многие производители предлагают готовые устройства, с помощью которых можно быстро соорудить неплохой пандус для инвалидов. При этом производители строго учитывают требования, предъявляемые ГОСТами. Такие изделия могут быть стальными, алюминиевыми и пластиковыми.
Конечно, умельцы выкручиваются, как могут, поэтому в подъездах многоквартирных домов можно встретить и деревянные конструкции, которые устанавливаются на ребро около стены. Чтобы по ним спуститься или подняться, необходимо уложить пандус на лестничный марш, проехать по нему, а затем поставить заново около стенки. Справиться самим инвалидам с таким процессом не всегда под силу. Но другого варианта иногда просто не бывает.
И главное – чтобы обеспечить полную безопасность для инвалидов колясочников, необходимо придерживаться требований и норм СНиП и ГОСТов.

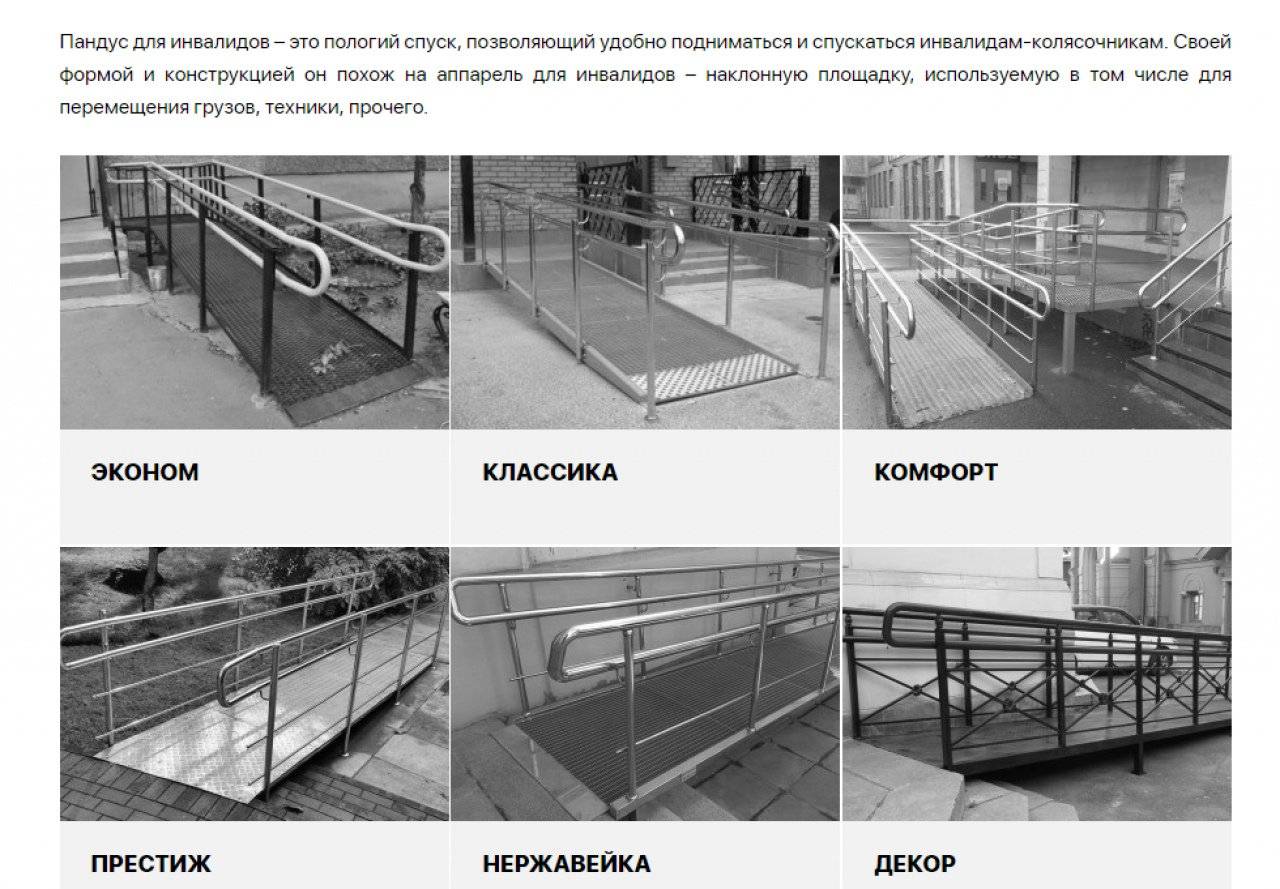

Существующие виды пандусов
По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.
Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.
Телескопический пандус.
Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:
- телескопические пандусы для инвалидов, с возможностью регулировки по длине;
- раскладные рамповые, отличающиеся набольшим весом;
- складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.
Рампа. В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.
Ролл пандус.
Конструкции пандусов для инвалидов
Конструкции пандусов для инвалидов и их устройство варьируются в зависимости от назначения, места установки и других особенностей изделия.
Стационарные
Стационарные пандусы для инвалидных колясок предназначены для длительного периода эксплуатации, поэтому устанавливаются «раз и навсегда». Чаще всего их размещают на входах в здания, спусках в метро и других общественных местах. Существует два типа конструкций пандусов: двухпролетные и однопролетные.
Несмотря на то, что изделия должны соответствовать, в первую очередь, индивидуальным особенностям места эксплуатации, их изготовление и монтаж строго регламентированы государственным стандартом качества.
Требования ГОСТ и СНиП к пандусам для инвалидных колясок Только в случае соблюдения всех норм, можно устанавливать изделие. В ГОСТ Р 51261-99 и СНиП 35-01-2001 подробно расписаны все параметры (высота поручня пандуса, минимальная ширина и другие размеры), которые необходимо соблюдать, чтобы конструкция была полностью законной и грамотно выполненной.
Наличие поручней по обеим сторонам направляющих является обязательным условием. К ограждениям пандусов для инвалидов применяются особые требования.
Чаще всего перила для пандуса изготавливаются из нержавеющей стали, а направляющие из дешевого металла или бетона.
Откидные пандусы для инвалидных колясок
Данные площадки отличаются от стационарных тем что, даже являясь несъемными, могут складываться и отодвигаться в то время, когда их участие в процессе подъема или спуска не требуется. Обычно, откидные пандусы для инвалидных колясок устанавливают в подъездах многоэтажных жилых домов — там, где постоянный элемент мог бы стеснить движение других людей.
Устройство подобной рампы предполагает фиксацию на стене или перилах при помощи специальных высокопрочных петель. Направляющие должны быть скреплены между собой.
Для того, чтобы воспользоваться пандусом для инвалидных колясок, достаточно просто откинуть его и уложить на лестницу. После использования лестничный марш можно освободить, просто подняв приспособление обратно и закрепив защелками.
Видео: автоматический откидной пандус
Откидные пандусы с доработанной конструкцией используются в некоторых видах общественного транспорта. К примеру, автобусы и троллейбусы оснащены современными моделями, которые помогают значительно облегчить процесс посадки и высадки пассажиров с ограниченными возможностями.
Съемные пандусы для инвалидов
Категория съемных пандусов для инвалидов достаточно обширна и подразделяется на несколько видов:
- ролл-пандусы;
- раздвижные телескопические;
- рампы для преодоления порогов.
Ролл пандусы
Ролл пандус скручивается, подобно обычному коврику, который можно увидеть в любой гостиной. Благодаря компактности в собранном виде, изделие легко перевозить с одного место на другое.
Раздвижные и телескопические пандусы
Телескопические пандусы для инвалидных колясок — это универсальная конструкция, которая подойдет абсолютно для любого лестничного марша. Особенно актуально использование съемных раздвижных пандусов в местах, где обустройство пролета стационарным оборудованием невозможно или же будет существенно мешать перемещению других людей.
Изделие представляет собой выдвижную площадку, которая раскладывается на необходимую длину. Для того чтобы преодолеть небольшую лестницу, конструкцию можно использовать в сложенном состоянии. В таком случае аппарель способна принимать на себя вес до 400 килограммов.
Рампы для инвалидных колясок
Рампы для инвалидных колясок имеют сравнительно небольшие размеры, в отличие от других разновидностей изделия. Как правило, размещается для того, чтобы человек с ограниченными возможностями мог переместиться на коляске через бордюр, порог или любой другой участок, характеризующийся резкими перепадами высот. Благодаря компактным размерам и небольшой массе установка производится в считанные минуты.
В наши дни, все большей популярностью начинают пользоваться именно складные пандусы для инвалидных колясок, размеры которых позволяют без труда перевозить изделие с собой. Использовать их можно даже в общественных местах, не стесняя пешеходов.
Нормативные документы
Конструкции, возведенные для проезда инвалидов, обязаны соответствовать определенным требованиям, прописанным в таких документах, как:
- СНиП 35−01 от 2012 г.
- СП 59.13330. от 2012 г. (Свод Правил).
- ГОСТ Р. 51261−99.
Нормативы СНиП детально объясняют все требования монтажа наклонных площадок, предназначенных для проезда управляемых инвалидами колясок. В документе детально изложены и подробно расписаны условия возведения пандусов с их размерами, углами наклона и габаритными размерами площадок.
В Своде Правил дается более широкая редакция правил, описанных в СНиП. Данные в СП нормативы в некоторой степени отличаются от значений, предоставленных СНиП, в меньшую сторону. Здесь могут указываться меньшие углы наклона, максимально допустимая длина дорожек, а также увеличение до определенной величины габаритных размеров переходных площадок, дополнительная установка элементов ограждения.
Следует отметить, что пандус для детских колясок, его размеры, требования и ГОСТ не расписаны отдельно в СП и СНиП. Этот вид пандуса относится к общей категории конструкций, предназначенных для пользователей различного вида колясок пожилыми людьми и инвалидами, ограниченными в передвижении.
Размеры конструкций
Определенная высота каждого пролета подъемной дорожки для самостоятельного проезда колясочником-инвалидом по ГОСТ не должна превышать 800 мм. Такая величина обеспечивается наклонным пандусом, длина которого составляет 9 м/п.
Ширина пандуса для инвалидов колясочников — 1.5 м. Если планируется встречное движение, ее ширина увеличивается на 30 см и составляет 1.8 м.
По нормативам СНиП максимальная ширина пандуса может составлять 2 м. По краю, на всю длину рампы устанавливается невысокий, высотой около 50 мм, отбойный бортик.
Двухколейные пандусы могут устраиваться индивидуально в частном доме, а во всех застройках общественного использования наклонные рампы должны монтироваться со сплошной поверхностью. При более крутом подъеме, превышающем нормативы ГОСТа, для сопровождающего коляску инвалида помощника может быть оставлена для прохода по рампе открытая полоса около шириной в пределах 400 мм.
Углы наклона дорожек для передвижения инвалидов-колясочников по новым нормативам должны составлять диапазон от 8 до 15%. Другими словами, на 1 м/п горизонта величина наклона обязана составлять 80−150 мм.
На практике этот угол обычно составляет 10% и может увеличиваться, только если иное решение невозможно принять. В редких случаях наклонный угол может быть не больше 18%.
Кнопки для вызова
Кнопка вызова персонала, помощи – не замена, а дополнение пандусов. Ставят кнопки в условиях ограниченных площадей, невозможности монтажа стационарного подъемника, пандуса.
Кнопки монтируют согласно установленным требованиям:
- высота монтажа 85-100 см от поверхности грунта, крыльца;
- расстояние от первой преграды, ступени 40 см;
- кнопку ставят так, чтобы персонал мог видеть инвалида, нуждающегося в помощи;
- кнопку оснащают защитным кожухом;
- конструкцию дополняют пиктограммой «Инвалид», ремонтируют по мере износа, в случае актов вандализма;
- рабочее напряжение на кнопку не более 220 В.
Пользуются кнопкой вызова инвалиды, люди, которым нужна помощь. При нажатии на кнопку внутри строения раздается сигнал, на который выходит сотрудник, помогает инвалиду подняться, принимает заказ на продукты и т.д.
Кнопки для вызова должны быть в местах, где отсутствуют пандусы
Особенности инвалидного пандуса
Для удобства использования пандус для инвалидов должен иметь ровную поверхность. При этом для отделки выбирается материал, который не скользит при попадании на него осадков. Уклон также имеет большое значение, так как инвалиды, передвигающиеся на колясках, не способны самостоятельно подняться по такой конструкции, если она имеет большой уклон. В условиях ограниченного пространства создаются угловые сооружения, позволяющие увеличить площадь конструкции и уменьшить ее уклон. Чаще всего для таких сооружений используется бетон и металл, так как данные материалы позволяют создать достаточно прочную конструкцию с нескользящей поверхностью.
Ко всем элементам пандусов для инвалидов предъявляются повышенные требования по безопасности. Именно поэтому обязательной частью конструкции являются поручни из нержавеющей стали.
Перила и поручни
Наиболее популярными являются именно двухуровневые поручни. Они подходят как для пешеходов, так и для людей, которые передвигаются на колясках самостоятельно.
Верхние металлические поручни из нержавеющей стали, согласно требованиям, должны находиться на высоте 90 см. Нижние монтируются на 20 см ниже. Также согласно правилам, поручни должны иметь такую форму, чтобы рука свободно скользила по ним, не встречая препятствия в виде стоек и креплений.
Также на поручнях из нержавеющей стали не должно быть острых углов и кромок, которые способны стать причиной травмы. Из-за таких требований производителям поручней приходится делать кронштейны сложной формы, которые держат такие детали снизу.
Такие перила создаются с расчетом на нагрузку в 100 килограммов, что делает их достаточно надежными. Чаще всего для создания поручней используется качественная нержавеющая сталь.
Требования, предъявляемые к поручням из нержавеющей стали, согласно СНиП:
- допустимый диаметр поручней должен составлять от 30 до 55 мм;
- поручни должны располагаться по всей длине установленного пандуса;
- если строение устанавливается около входа в детские учреждения, высота поручней должна составлять не более 50 см;
- чтобы предотвратить скатывание коляски, конструкцию необходимо оборудовать бортиками высотой 5 см.
Требования по установке
Согласно СНиП металлические ограждения для пандусов из нержавеющей стали должны иметь следующие характеристики:
- Ограждение пандуса устанавливается в случае, когда перепад высот составляет более 45 см.
- Ясли поручни для инвалидов являются двойными, верхний монтируется на высоте 90 см, а нижний – 70 см.
- Расстояние между поручнями должно быть в пределах от 0,9 до 1 метра.

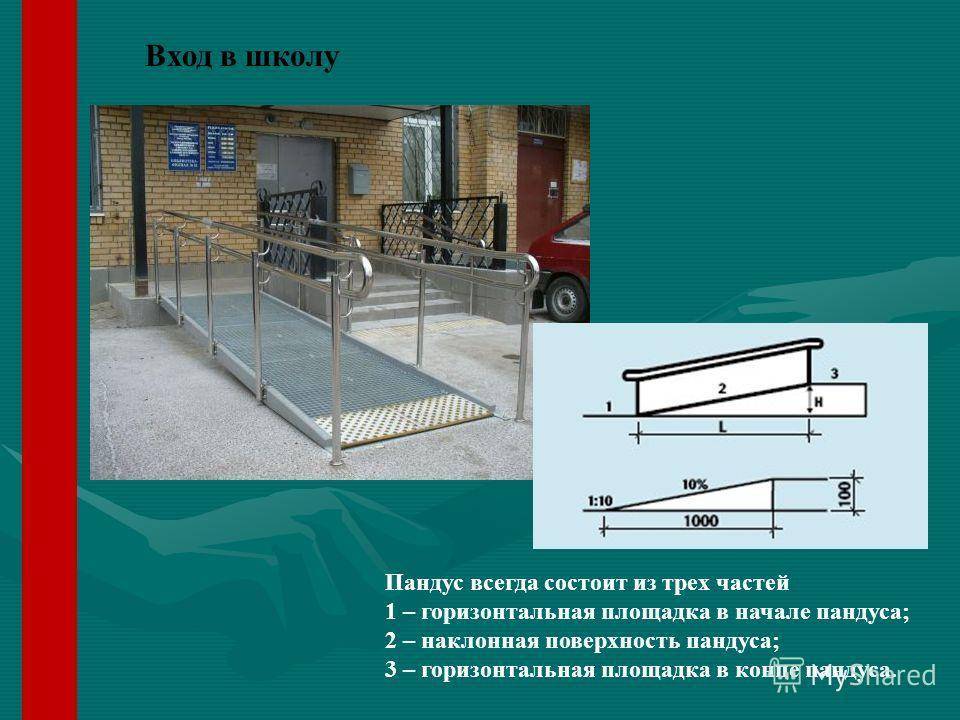

Уровень уклона
Одной из главных характеристик, от которых зависит выбор конструкции пандуса и поручней из нержавеющей стали, является уклон конструкции. Он измеряется в процентах:
- Допустимый уклон составляет 5 %. При таком значении подъем пандуса для инвалидов равен 80 см.
- Если пол является неровными и перепады высоты составляют 20 см. Допускается увеличение угла до 10 %.
- Когда конструкция монтируется временно и подъем не превышает 50 сантиметров, а длина не более 60 см, уклон может составлять 80%.

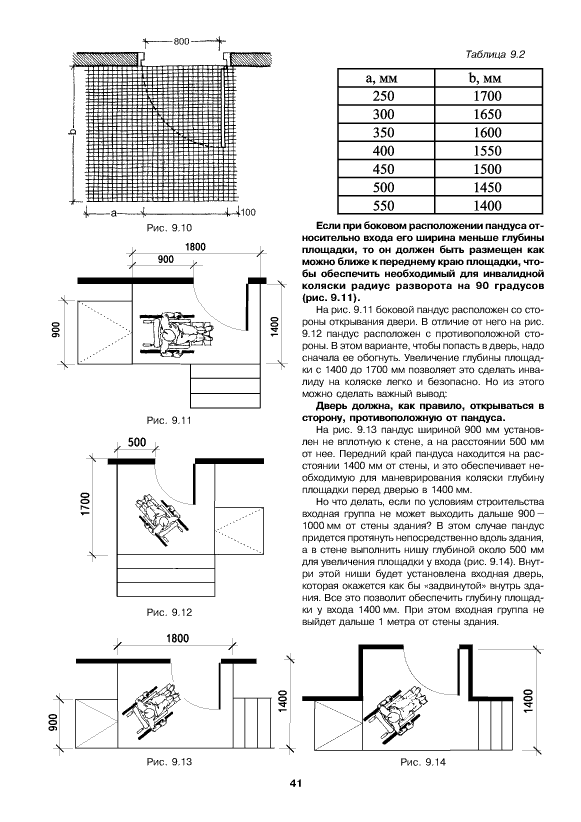

Размеры пандусов
Для проектирования пандусов необходимо соблюдать строительные правила и требования для размеров:
- Перед пандусом должна быть установлена площадка, размеры которой должны превышать ширину коляски. Подобная площадка устанавливается и в конце подъема. Если эти площадки отсутствуют, человеку на коляске будет сложно перемещаться по пандусу.
- Ширина всей конструкции для инвалидов должна составлять минимум 90 см, если она предназначена для одностороннего движения. Если же предусмотрено двухстороннее движение, этот параметр должен быть вдвое большим. При такой ширине посередине подъема устанавливается дополнительный поручень.
- Если создается несколько пролетов, между ними устанавливаются удобные площадки, которые позволяют развернуть коляску. Глубина таких площадок должна составлять минимум 150 см, а ширина вдвое превышать ширину марша.
