Что такое комбинированная (совмещенная) система отопления
Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.
Чтобы гарантированно всегда было тепло, ставят два котла
Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.
Каким бывает комбинированное отопление
Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

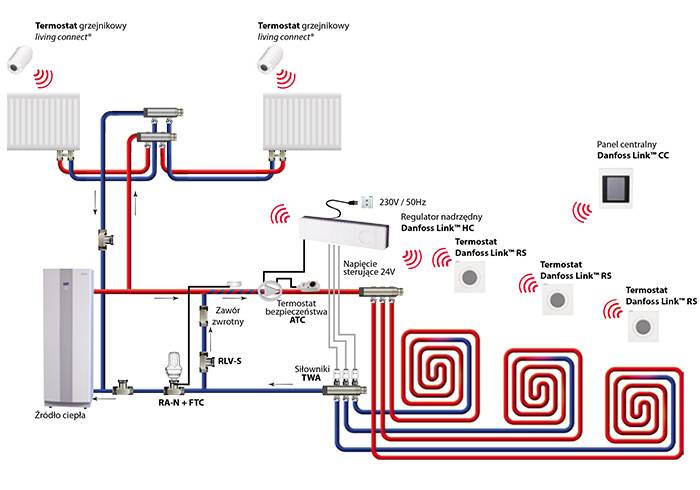

Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе
В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.
Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.
Что дает комбинированное отопление
Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.
В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше
Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.
Какие трубы подойдут для комбинированной системы отопления
Трубы выбирают с металлической прослойкой, которая препятствует излишнему расширению при нагревании
Изделия выбираются с учетом качества, стоимости, надежности, срока эксплуатации и простоты монтажа.
Медные трубы быстро нагреваются и эффективно отдают тепло, контуры из таких элементов отличаются отличными техническими характеристиками и стойкостью к коррозии, эксплуатируются 50–80 лет. Изделия стоят дорого, монтаж осуществляется только специалистами из-за сложности работы с медью.
Полипропиленовые трубы выпускаются с алюминиевым и стекловолокнистым армированием. В первом виде металлическая прослойка удерживает полимер от излишнего расширения. Требуется мастерство при сварке, т. к. часто происходит расслаивание материалов. Трубы со стекловолокном представляют прочные и качественные изделия за счет монолитности.
Металлопластиковые трубы отличаются приемлемыми показателями и применяются для радиаторного контура и теплого пола. Внутри располагается слой полипропилена с гладкими стенками, который не разрушается и не окисляется. Полиэтилен соединяется с алюминиевой трубой клеевой прослойкой. Монтируются изделия легко и не требуют специальных навыков, трубы гнутся, соединения выполняются прессовыми или резьбовыми фитингами.
Виды систем для обогрева пола
Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.
Водяной теплый пол
Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.
- По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.
Укладка пенополистирола
Разводка труб
Укладка сетки
Крепление трубы к сетке
- Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.
Маты IPS, укладка
Маты для теплого водяного пола
Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.
Описание видов смесительных узлов
Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:
- с последовательным соединением водяного насоса и двухходовым термоклапаном;
- с последовательным соединением водяного насоса и трехходовым термоклапаном;
- с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
- с параллельным присоединением водяного насоса, термоклапан двухходовой;
- водяной насос подсоединен параллельно, термоклапан трехходовой.
Смесительный узел для теплого пола
Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.
Разводка труб для радиаторов и теплого водяного пола
Распределительные коллекторы
Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.
Электрический и инфракрасный теплый пол
В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.
Инфракрасный теплый пол
Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.
Монтаж инфракрасного теплого пола
Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.
Установка терморегулятора
Крепление подключенного терморегулятора
Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.
Схемы подключения теплого пола
Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.
Напрямую от котла
Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.
В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:
Теплый пол от двух контурого котла.
Смотрите это видео на YouTube
От трехходового клапана
Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.
Как это работает? Обратите внимание на схему:
- От котла поступает горячая вода.
- Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
- В центре клапана происходит смешивание горячей воды и остывшей обратки.
- Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.
Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.
Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.
Пример реальной схемы:
В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:
Трехходовой клапан. Устанавливаем правильно.
Смотрите это видео на YouTube
От насосно-смесительного узла
Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.
В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.
От радиатора
Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).
Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).
Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.
Идеальное место применения подогрева пола от радиатора – санузел, лоджия.
В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора
Смотрите это видео на YouTube
Другие виды подключения
Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:
- Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
- Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.
В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.
Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:
Двух и однотрубная системы
- Установить однотрубную систему с боковым подключением.
- Провести монтаж двухтрубной системы с диагональным подключением.
- Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.
Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды
Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура
Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.
Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.
Подбор радиаторов
Радиаторы подбирают в зависимости от конструкции системы отопления — магистральная или автономная
Воздушный теплообменник рассеивает тепло в окружающее пространство посредством конвекции и излучения. Радиаторы различаются в зависимости от материала, из которого они сделаны:
- стальные;
- чугунные;
- биметаллические;
- алюминиевые.
Панельные радиаторы из стали отличаются средней ценой, имеют универсальное соединение, служат 25 – 30 лет. Элементы выпускаются разных размеров по высоте и длине. Стальные батареи выдерживают напор до 8 атм, при тестовом показателе 25 атм, требуют предварительного расчета по мощности. Элементы разрушаются из-за коррозии в местах, которые были повреждены.
Современные чугунные батареи можно выбрать по дизайну, размеру
Чугунные батареи старого образца отличаются большими габаритами и весом, есть современные модели небольших размеров, разработанные совместно конструкторами и дизайнерами. Срок службы – до 50 лет, выдерживают давление 6–10 атм, при тестовом показателе от 15 атм. Элементы стойко сопротивляются коррозии, подвержены засорению кальциевыми осадками.
Внутри биметаллических радиаторов установлен стальной распределительный коллектор, что повышает показатель рабочего напора до 25 атм. Батареи совмещаются с разными трубами, отличаются небольшой массой. Стоимость элементов высокая, не рекомендуется использование антифриза, т. к. возникают протечки.
Алюминиевые батареи хорошо отдают тепло, отличаются привлекательным видом и малым весом. Можно набирать разное число секций, устанавливать в самотечных схемах отопления, но только замкнутых систем. Рабочее давление в диапазоне 7–12 атм, при тестовом показателе 25 атм. Взаимодействие с медными элементами вызывает появление токов, способствующих коррозии.
Подключение «тёплого пола» к батарее
Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.
- Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
- Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
- Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.
«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.
- Выводят петлю из обратной трубы.
- На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
- От насоса выводят напольную магистраль.
- Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
- На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
- При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.
Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.
YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.
По каким критериям выбирать котлы
Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?
| Тип котла | Технические параметры |
|---|---|
Газовый | Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали. |
Электрический | Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых. |
Твердотопливный | Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей. |
Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.
Проблемы твердотопливных котлов
Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.
Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.
Котел длительного горения на твердом топливе
Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.
Скопление сажи на внутренних стенках дымохода
В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.
Какие трубы подойдут для комбинированного отопления
Водяной контур для теплого пола очень удобно укладывать из труб из сшитого полиэтилена. Благодаря гибкости материала, изделия можно укладывать в помещениях со сложной конфигурацией, а не только строго по прямой. Допускается монтаж таких труб в стяжку. В места продажи изделия поступают в бухтах, так что доставить их на место работы несложно.
Что касается подключения радиаторов, то для этих целей подойдут полипропиленовые трубы. Они достаточно дешевые и с ними удобно работать. Для их установки нужно будет подготовить фаскосниматель, насадки, раструбный сварочный аппарат и шейвер, если трубы с армированием. Кроме того, для монтажа радиаторов нужны еще и запорные элементы.
