Особенности отливов на фундамент
Отлив – это узкий металлический или пластиковый козырек, который помещают над выступающей плоскостью. Расположен с небольшим уклоном от фасада. Один край крепят к фасадной стене, второй вертикально загнут вниз.
1. Отлив. 2. Фундамент или цоколь. 3. Пена. 4. Герметик. 5. Стена.
Нарядные отливы могу стать украшением фасада, но их целевое назначение не декоративное. Цоколь возводится, как правило, из бетона, а бетон –пористый материал. Проникновение воды в поры имеет плачевные последствия:
- при замерзании и оттайке основание может пойти трещинами;
- коррозия арматуры приводит к потере прочности и снижении несущей способности фундамента;
- на поверхности образуются плесень и грибок;
- по капиллярам вода проникает в фасадные стены, через них – в дом. Разрушаются несущие конструкции, портятся отделочные материалы. В комнатах создается болезненный микроклимат.
На левом фото — разрушение облицовки фундамента в результате не верной установки отлива. На правом — все правила установки отлива на фундамент соблюдены.
Материалы изготовления отливов:
- оцинкованное железо;
- оцинкованная или нержавеющая сталь;
- алюминий;
- медь;
- металл с полимерным покрытием. Цветовая гамма различна;
- пластик, ПВХ.
Отливные планки могут быть выполнены в тон фасаду, цоколю или контрастного цвета.
Традиционный вариант – неокрашенные отливы из алюминия или нержавейки.
Фасадные отливы из нержавейки
Респектабельно смотрится этот аксессуар из меди.
Фасадные отливы из меди
Изредка встречаются отливы из бетона, но они тяжелые и неудобные в монтаже. Популярны стальные с полимерной пленкой: они недороги, эстетичны, долговечны (пленка защищает металл от коррозии), бывают разных цветов.
Стальные фасадные отливы с полимерной пленкой
Максимальная длина одной планки отлива – 5 метров, ширина зависит от ширины выступа. Отливы можно приобрести готовыми, но чаще их делают на заказ: так проще учесть все архитектурные особенности дома. Несложно также изготовить отливы своими руками.
Это интересно: Как сделать перекрытие между этажами: разбираем вопрос
Технические требования
Согласно ГОСТ при монтаже отливов нижняя кромка коробки окна должна быть не ниже наружного края проема. Такая особенность объясняется необходимостью предотвращения перекрытий специальных водоотводных отверстий, которые размещаются на наружной стороне оконной коробки. Свес конструкции должен быть равен 3-4 см.
ГОСТ указывает на то, что перед монтажом водоотвода должна выполняться гидроизоляция наружного откоса стены при помощи специальной ленты. Ее края заходят на стену под окном и на вертикальные зазоры. Этот промежуток идет с закруглением, то есть без углов, и должен составлять 50 мм. Лента монтируется с помощью монтажной пены – она будет помогать испарению влаги из шва и защите от осадков стены. Наружное изделие крепится на саморезы, а для шумоизоляции в случае металлического отлива используется монтажная пена.
Также минимальная ширина отлива составляет 90 мм, а для измерения длины следует отмерять расстояние между краями оконного проема с наружной стороны. К полученным замерам прибавляются 3-4 см с каждой стороны. Готовое изделие должно быть больше расстояния между краями с внешней стороны оконного проема на 6-8 см.
В процессе монтажа изделий СНиП в большей степени регламентирует проведение самой процедуры: соблюдения безопасности труда в строительстве, гигиенических требований и пожарной безопасности.
Разновидности наружных оконных водоотводов отличаются используемыми материалами. Например, конструкции создаются из листовой стали. Самым дешевым считается оцинкованный лист стали, а самым дорогим – с нанесенным цинковым покрытием и дополнительно окрашенный красками на основе полимеров. Благодаря обширному спектру цветов можно подобрать отливы, которые будут идеально гармонировать с любым фасадом.
Металлические водоотводы устанавливаются как на пластиковые, так и на деревянные окна в кирпичных, блочных и деревянных домах. Процесс монтажа простейший – по желанию такие изделия устанавливаются своими руками.
Листовая неоцинкованная сталь в последнее время применяется очень редко, по причине того, что под воздействием осадков довольно быстро возникает коррозия, особенно в городских условиях. Чтобы предотвратить разрушение материала, лист покрывают специальной краской, но в дальнейшем все равно придется очищать ее от ржавчины и проводить восстановительные работы.
Если покрытие выполнено из полимеров, то срок эксплуатации продлевается, при этом звуки от осадков станут значительно тише. Возникает также устойчивость к влиянию кислот и необходимая прочность. При правильном уходе такие изделия способны прослужить до 25 лет, но следует оберегать их от появления царапин. Металлические отливы обычно крепятся с шагом в 20 мм.
Также набирают популярность конструкции из ПВХ. Чаще всего такой отлив служит дополнением пластикового окна. Конструкции изготавливаются из материала, устойчивого к ультрафиолетовому излучению, но, несмотря на это, разрушения все равно происходят. Материал относительно скоро теряет пластичность и стойкость, на нем образуются микротрещины, в которых накапливается пыль, и поселяются биологические виды. Поэтому водоотводы из пластика не могут служить более 30 лет.
Последовательность работ
Установка металлических откосов на окна предполагает проведение замерочных работ. Ширина и высота изделия будут соответствовать внутренним и внешним параметрам проема. Изготовление верхнего, нижнего и боковых металлических элементов производится путем вырезания их из заготовленного металлического листа в соответствии с полученными измерениями.
Схема подрезки металлического откосаСхема подрезки нижнего металлического отливаСхема подрезки верхнего металлического отлива
На втором этапе работ происходит установка отлива, горизонтальное положение которого контролируется строительным уровнем. Нижний стык стены и оконной рамы оснащается специальным теплоизоляционным материалом и диффузионной лентой для шумоподавления и защиты от влаги.
Сначала необходимо установить отлив
Во время крепления отлива монтажную пену наносят на оконный проем и на отлив с внутренней стороны. Чтобы он не загнулся из-за расширения пены, на время его плотно прижимают. После того как отлив закреплен, приступают к монтажу металлических откосов.
Перед тем как устанавливать металлические откосы, необходимо те места, в которых они будут соприкасаться с рамой окна, обработать герметиком.
Металлические откосы закрепляют с помощью монтажной пены
Сначала устанавливают боковые элементы с соблюдением необходимого уклона изнутри наружу. Верхняя и нижняя части корректируются при помощи ножа в зависимости от уровня наклона.
Боковые элементы должны быть установлены в вертикальном положении и притянуты при помощи шурупов. Верхняя часть подгоняется под боковые элементы. Она выравнивается относительно внешних углов и закрепляется саморезами.
На завершающем этапе все места прилегания обрабатываются герметиком.
При монтаже откосов на фасад из профнастила используют горизонтальные перемычки
В случае когда фасад дома обшит профнастилом, при отделке оконных проемов необходимо использование горизонтальных перемычек. Это боковые полочки, изготовленные из профлиста, которые с одной стороны крепят к стене, а с другой – к металлопрофилю. Стальные наличники придают фасаду завершенность.
Внутренние откосы для пластиковых окон
Эксплуатация пластиковых окон также требует применение внутренних откосов. Они представляют собой внутренние стенки ниши оконного проема. Как и наружные аналоги, внутренние откосы необходимы для обеспечения должного уровня теплоизоляции. Помимо этого, эти конструкции защищают монтажную пену от негативного влияния влаги, которая способствует ее разрушению. Более того, необходимость во внутренних откоса обусловлена желанием придать оконной конструкции законченный внешний вид. Для отделки данных конструкций используются практически те же самые материалы – штукатурка, гипсокартон и пластик.
Рис. 8. Отделка внутренних откосов.
Функции внутренних откосов для ПВХ окон
Основной функцией внутренних откосов является защита монтажных швов пластиковых окон от неблагоприятного воздействия ультрафиолетового излучения и влаги. Благодаря откосам предотвращается возможность разрушения монтажной пены, которая чрезвычайно чувствительна к ультрафиолету. Под воздействием солнца она становится хрупкой, что приводит к образованию трещин между ПВХ оконной системой и стеной. К тому же негативное воздействие влаги может привести к существенному снижению теплоизоляционных качеств монтажной пены. Помимо этого, внутренние откосы необходимы для функции декора.
Рис. 9. Пластиковые откосы изнутри.
Штукатурные откосы для ПВХ окон
Отделка внутреннего откоса посредством штукатурки осуществляется в несколько этапов. На первом этапе поверхность обрабатывается слоем специального грунта. За счет этого улучшаются адгезионные качества конструкции. После того, как грунтовочный слой высохнет, наносится непосредственно штукатурка. Она устанавливается с использованием сетки. Для заделывания щели между штукатуркой и ЯПВХ окном используется силикон. Штукатурные откосы считаются самым дешевым вариантом отделки. Но при этом стоит учитывать относительно низкие теплоизолирующие качества этого варианта, которые могут привести к переохлаждению и запотеванию окон.
Рис. 10. Штукатурные откосы.
Гипсокартонные откосы для ПВХ окон
В случае правильного проведения монтажных работ гипсокартонные откосы отличаются своим длительным сроком эксплуатации, презентабельным внешним видом и отменным качеством исполнения. Более того, грамотная установка позволит получить необходимые теплоизоляционные свойства. Отделка гипсокартоном предполагает нанесение грунтовки и шпаклевки. Последний слой – это краска необходимого цвета. Ее следует наносить только лишь после полного высыхания всех слоев. Но при этом необходимо обязательно помнить, что гипсокартон является материалом, подверженым негативному воздействию влаги. Таким образом, гипсокартонные откосы стоит устанавливать исключительно в утепленных помещениях.
Рис. 11. Схема монтажа гипсокартонных откосов.
Пластиковые откосы для ПВХ окон
Еще один популярный вариант отделки ПВХ окон – пластик. Этот вариант отличается своим универсализмом. К тому же откосы из пластика характеризуются легкостью установки, надежностью, прекрасными тепло- и шумоизоляционными свойствами. Альтернативой подобным листовым откосам могут быть сендвич панели. Монтаж такой конструкции является превосходным вариантом для отделки боковых сторон проемов окна. К преимуществам сендвич панелей также стоит отнести большой выбор цветовых решений. Еще один плюс подобного варианта отделки – отсутствие необходимости в дополнительном декорировании.
Рис. 12. Отделка откосов пластиковых окон.
Материалы и инструменты
Как же правильно подобрать отливы под пластиковые или деревянные окна?
Основные параметры выбора
Оконные отливы могут быть выполнены из металла, пластика или алюминия.
Одним из основных факторов, на основании которого происходит выбор панели, является материал, из которого произведены оконные рамы. Под пластиковые окна, естественно, лучше подходят именно пластиковые отливы, которые, чаще всего, приобретаются вместе с основной оконной конструкцией. Если же рамы деревянные, то лучше приобрести металлические оцинкованные отливы, которые можно выкрасить в любой цвет, гармонирующий с цветом окраски оконных рам или цветом стен строения.
Важными конструктивными параметрами покупаемых отливных листов являются следующие:
- ширина, которая должна быть чуть больше, чем расстояние от оконной рамы до края стены;
- длина, которая рассчитывается из параметров оконного проема и отделочно-декоративных околооконных элементов;
- возможность или необходимость использования специальных заглушек в целях безопасности или эстетического оформления.
Выбравлистовые элементы, которые будут устанавливаться, необходимо подобрать все необходимые инструменты и материалы для безукоризненного проведения монтажа своими руками.
Инструменты
Самостоятельная установка отливов производится с использованием следующих инструментов:
Для монтажа оконных отливов понадобятся: рулетка, дрель, молоток, шуруповерт, маркер.
- ножницы по металлу для отрезания листа необходимой длины и формы;
- дрель-шуруповерт, для которой может понадобиться удлинительная насадка, так как придется работать непосредственно над выступом стены под окном;
- саморезы (для деревянной рамы можно использовать обычные, а для металлопластиковых окон — со специальным сверлильным окончанием);
- рулетка, маркер или другие удобные измерительные приспособления;
- боковые заглушки, если установка таковых предусматривается.
Подобрав такой набор инструментов и материалов, можно смело приступать к монтажу своими руками.
https://youtube.com/watch?v=TBWkUItGQH4
Расчет количества, диаметра и монтаж крышевых отливов
- Число воронок высчитывается исходя из количества скатов и их длины – 1 воронка на 10 метров ската.
- Количество и длина труб определяются в зависимости от желаемого числа сливов, высоты здания и планируемого расстояния от элементов до земли. А кроме того, учитывается дизайнерская индивидуальность фасада.
- Число поворотных элементов зависит от числа стоков и особенностей строения кровли.
- Крепежные кронштейны приобретаются из расчета не менее 1 штуки на м2, а хомуты для отливов – по 2 штуки на каждую трубу.
- Количество заглушек рассчитывается исходя из числа отливов, не объединенных в единую систему – по 2 штуки на элемент конструкции.

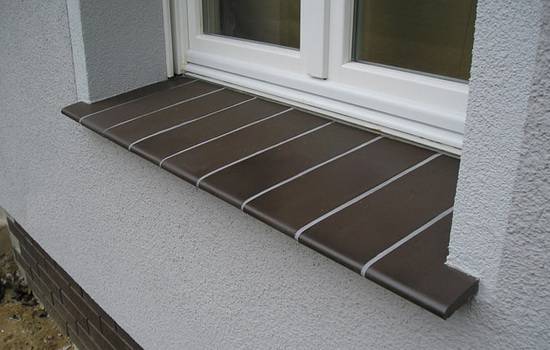

Применение отлива в качестве декоративного элемента
Основной задачей оконного отлива является защита от нежелательной влаги. Но современные модели отлично справляются и с декоративной функцией.
Принимайте во внимание и цветовое оформление собственного окна, подбирая под него отлив. Также можно ориентироваться на дизайн фасада здания
В любом случае отливы должны выглядеть аккуратно и не приковывать к себе слишком много внимания.
По-настоящему качественный отлив устанавливается без особых усилий. Его дальнейшая эксплуатация также не вызывает трудностей.
Современные технологии позволили создавать модели в широком спектре оттенков. Вот почему производители смогли заметно расширить ассортимент доступных модификаций.
Конструкция отлива объединяет следующие элементы:
- Оосновная часть. Она расположена под небольшим углом;
- отгибы. Благодаря им становится возможным крепление;
- капельники. Отводят лишнюю влагу.
Современное оборудование получило широкие возможности. С его помощью удается создавать отливы различных конфигураций, способные выдерживать ту или иную нагрузку.
Особенности отлива соответствуют конфигурации окна. При этом он не должен выступать за пределы стены больше, чем на 5 см.
Большинство современных компаний, производящих оконные отливы, предлагают покупателям стандартные модели. Они созданы в соответствии с особенностями тех или иных типов профилей. Но если ваш оконный проем отличается нестандартными габаритами, это не значит, что вы не сможете подобрать подходящий вариант.
Оконные компании стремятся к расширению ассортимента товаров и услуг. Современные модификации оконных отливов отличаются друг от друга разве что по цвету, фактуре и размерам.
Если ваш оконный проем слишком узкий, можно просто отрезать то или иное количество материала, подогнать изделие и установить на месте.
Сегодня отливы превосходно вписываются в любой дизайн фасада жилища. За это стоит благодарить разнообразие фактурных и цветовых решений.
Владельцы компаний уверяют, что за нестандартными решениями к ним обращаются довольно часто. Но благодаря развитию производственных возможностей это не является проблемой сегодня. То же самое можно сказать и по отношению к применяемым материалам.
Вот почему каждый из нас может получить именно то, что хочет видеть у себя дома.
Подбирая индивидуальные конфигурации отлива, производитель предоставляет всю актуальную информацию, помогающую владельцу жилища получить общее представление о преимуществах данных конструкций.
Зависимость монтажа и выбора материала от климатических условий
Если погодные условия в вашем регионе достаточно суровые, то материал отлива должен стойко переносить температурные перепады. Вряд ли изделия прослужат вам слишком долго, если вы проигнорируете данный момент.
Российские условия считаются одними из самых неблагоприятных, вот почему отливы для отечественных окон должны создаваться из выносливых материалов.
Водоотливы для окон. Важность правильной установки
Согласитесь, окна всегда вызывают интерес, когда проходишь мимо любого дома. Это не просто компонент фасадного украшения. Именно они несут в дом солнечный свет, задерживают воду (и талую, и дождевую), грязь, пыль, уличный шум. В достаточной степени от них зависит создание микроклимата в доме.
Остекление домов прочно связано с организацией отвода воды. Сложно представить современное окно без внешнего подоконника – водоотлива, основное предназначение которого — защита от влаги стыка стены оконного проема с нижней частью окна. Именно этот конструктивный элемент не позволит отсыреть внутренней стене помещения и предотвратит появление грибка и плесени. В процессе использования он систематически находится под воздействием воды, подвергается значительным нагрузкам от сильных ветров, а при необходимости должен выдержать удар, желательно без повреждений.
Технически оконный водоотлив – профильное плоское металлическое изделие (ширина от 90 до 360 мм), которое устанавливается на внешней стороне оконного блока. Сравнительно небольшая толщина (0,5–0,55 мм) гарантирует жесткое крепление на оконном профиле. При его изготовлении чаще всего используются сталь или алюминий с обязательным нанесением антикоррозионного покрытия. Покрытие предназначено не только для защиты водоотлива окна от агрессивных воздействий атмосферных осадков, но и придает ему более презентабельный вид. Как элемент декора оконного блока можно использовать и специальные боковые накладки.
К материалу для внешних подоконников изготовители предъявляют достаточно серьезные требования по таким критериям, как жесткость, прочность, устойчивость к механическим воздействиям. Соответствовать им может только металл.
Важно! Отливы изготавливаются из разных материалов, обладающих своими как плюсами, так и минусами. Подробнее о достоинствах и недостатках каждого такого материала читайте в нашей прошлой статье: http://oknoudoma.ru/okonnye-otlivy-vidy-prednaznachenie/
Устанавливаются водоотливы оконные после окончательной установки оконного блока путем крепления вдоль нижнего края оконной рамы
Небольшой выступ за фасад строения повышает функциональность отлива. Для стилизации этой пары (окно – отлив) сочетание цветов можно подобрать в палитре RAL
Устанавливаются водоотливы оконные после окончательной установки оконного блока путем крепления вдоль нижнего края оконной рамы. Небольшой выступ за фасад строения повышает функциональность отлива. Для стилизации этой пары (окно – отлив) сочетание цветов можно подобрать в палитре RAL.
Выше мы уже говорили о материалах для отливов. Стоит отметить, что на стальные водоотливы обычно наносится слой нержавейки. И алюминиевые изделия, и стальные окрашиваются специальной краской. Примечательно, что стальные изделия отличаются дешевизной и уступают алюминиевым по функциональности. Алюминий более долговечен и отличается высокой степенью шумопоглощения. С таким отливом барабанная дробь дождя никому не помешает.
Некоторые производители в качестве защитной пленки применяют полиэстер. Повреждение такого покрытия при монтаже практически исключено, а функциональность превосходит ожидания.
Монтаж отливов на пластиковые окна
Установка отливов на пластиковые окна – это довольно простая задача, с которой может справиться даже начинающий. В любом случае выполнять монтаж необходимо с учетом некоторых нюансов, что поможет действительно защитить стены от атмосферных осадков.
В первую очередь перед установкой следует позаботиться о качественной подрезке внешнего подоконника. Оба края должны заходить на откосы проема минимум на 1 см. При этом края слегка подгибают вверх, что продлит срок службы откоса
Также подобное решение поможет избежать образования конденсата на окне в зимнее время.
Нужно обратить внимание на ширину конструкции. Если она будет соответствовать ширине наружного откоса, то вода прольется на стену, что нежелательно зимой.
Производители рекомендуют перед установкой отливов на окне подготовить откосы
Речь идет о герметизации их нижней части с использованием паропроницаемой ленты, способной выводить лишнюю влагу из стены. Такой материал аккуратно приклеивают одним краем на подкладку рамы, а другим – на очищенный торец проема.
Чтобы сделать установку по всем правилам, нужно организовать на окне подушку для отлива. Ранее она создавалась из цемента, а сегодня ее заменила морозостойкая монтажная пена. Этот материал аккуратно задувают под внешний подоконник.
Для закрепления отливов используются саморезы по металлу. При этом, перед фиксацией конструкции, места их соединения с рамой обрабатывают герметиком.
Установка оконных отливов не вызывает особых сложностей. Достаточно изучить технологию и подготовить качественные материалы. Также стоит ответственно подойти к выбору самого внешнего подоконника. Благодаря этому вы сможете защитить окна и стены от любых погодных условий.
Какие бывают отливы и для чего они вообще нужны
Для того, чтобы изготовить внешние подоконники, используют как обычные, всем привычные материалы – оцинкованный металл или пластик, так и нестандартные и более дорогие – полиэстер и титан. Чаще всего используют обыкновенный металл, который покрыт цинком для его защиты от гниения и ржавчины. Сверху такие отливы покрываются тонким слоем специальной эмали, которая придает подоконнику необходимый декоративный эффект.
Гораздо реже используются пластиковые варианты. Они имеют неоспоримый плюс в том, что гасят звуки попадания капель дождя. Однако пластик, который используется в подоконниках, не предназначен для условий улицы, и разрушающие факторы окружающей среды очень быстро портят его внешний вид и приводят в негодность.
Титановые отливы обладают повышенной прочностью и износостойкостью, но и стоят на порядок дороже вышеописанных вариантов. Все металлические отливы окрашиваются эмалью в необходимый цвет, защищая металл от пагубного воздействия окружающей среды.
Отливы не предназначены для тех целей, которые обычно преследуются при установке внутренних подоконников. Их задача – обеспечить грамотный сток воды во время дождя и таяния снега, чтобы влага не попадала на стену дома и не портила фасад здания.
Правильная установка позволит воде прямиком с окна попадать на поверхность откоса и под воздействием угла наклона, не затрагивая стену под окном, выливаться на землю. Уже после этого отлив применяется как элемент декорирования фасада, придавая неповторимый стиль окнам и стенам, завершая конструкцию.
Изготовление металлического отлива своими руками
Металлические отливы можно сделать самому, особой сложности конструкции не имеют.
Схемы оконных отливов
Как их изготавливать?
Шаг 1. Купите лист оцинкованной стали толщиной в пределах 0,5 мм
Обратите внимание на качество оцинкования, толщина слоя должна быть не менее 40 мкм, поверхность однородная на вид, наплывы и пропуски запрещаются
Лист оцинкованный (оцинковка)
Цены на листы стальные оцинкованные
Лист стальной оцинкованный
Шаг 2. Отмерьте длину и ширину заготовки с учетом подгибов. На подгибы оставляйте примерно по два сантиметра по всему периметру. Длину возьмите с запасом, лучше потом излишки отрезать, чем выбрасывать отлив.
Шаг 3. Перенесите снятые размеры на лист железа. Для рисования лучше пользоваться обыкновенным фломастером, линии от карандаша плохо видны. Применяйте обыкновенные фломастеры, не пользуйтесь водостойкими. Видимые линии разметки потом нужно удалять, с водостойкими красителями возникнут проблемы. На листе должна быть линия изгиба для установки под раму окна и линия загиба выступающей части отлива. Резать лучше ножницами по металлу, в крайнем случае болгаркой. После болгарки с линии среза надо убрать заусеницы.
Шаг 4. Положите лист на ровный край стола, надавливайте на нее одной рукой, не допускайте вибрации. Второй рукой аккуратно изгибайте его, постукивая по листу любым отрезком доски. Есть киянка – отлично, с ней работать легче.
Лист оцинковки
Способ фиксации листа
Загиб стального листа
Загибайте металл не спеша, начинайте с одного края и постепенно двигайтесь к противоположному. Лист должен изгибаться волной. Не пытайтесь сгибать сразу со средины, обязательно появятся неровности. Удары наносите сверху вниз, часть плоскости киянка должна загибать металл, а вторая часть в это же время ударять о край стола. С первого раза гните примерно на 30°, до прямого угла нужно сделать несколько проходов вдоль линии туда и обратно. Чем больше проходов – тем ровнее загиб листа.
Изготовление отлива
Научиться загибать листовое железо несложно, уже после нескольких сантиметров появляется опыт. Если есть опасения – потренируйтесь на ненужных кусках оцинкованной стали. Вы сможете контролировать силу, направление и частоту ударов, изгиб получится ровный. По качеству он, конечно, несколько уступает листогибочному станку, зато у вас есть возможность не только сэкономить на стоимости, но и изготавливать отливы собственных размеров отдельно под каждое окно.
