Популярная однотрубная система отопления: 4 основные особенности

На что следует обратить внимание при выборе

При выборе одноконтурного газового котла следует учитывать такие основные критерии:

1. Главная характеристика – тепловая мощность. При выборе аппарата исходят из условия, что для обогрева 10 м2 помещения необходима мощность 1 кВт.
2. Тип камеры сгорания. Различаются камеры открытого и закрытого типа.
3. Возможность подключения бойлера для нагрева воды.
4. Система управления. Котлы могут иметь механическую или электронную систему.
5. Безопасность. Котел должен быть оснащен надежной системой контроля давления, температуры, перенапряжения и автоматическим отключением при появлении нештатной ситуации.
6. Для подбора нужно учесть ряд параметров: площадь помещения, высота потолков, наличие системы вентиляции, теплоизолирующая способность стен.Она определяется расходом газа и возможностью поддержания оптимального режима.

При выборе аппарата важно обратить внимание на производителя. Высокой надежностью, качеством и безопасностью отличаются газовые котлы таких компаний, как BAXI, Buderus, Vaillant, Navien, Bosch, Protherm, Ariston

Высокой надежностью, качеством и безопасностью отличаются газовые котлы таких компаний, как BAXI, Buderus, Vaillant, Navien, Bosch, Protherm, Ariston

Высокой надежностью, качеством и безопасностью отличаются газовые котлы таких компаний, как BAXI, Buderus, Vaillant, Navien, Bosch, Protherm, Ariston

Высокой надежностью, качеством и безопасностью отличаются газовые котлы таких компаний, как BAXI, Buderus, Vaillant, Navien, Bosch, Protherm, Ariston.

Принцип построения отопительной системы с естественной циркуляцией

Поскольку работа системы основана на естественном стремлении нагретой среды образовывать восходящий поток, радиаторы следует располагать выше котла.

Наилучшим местом для теплогенератора в этом случае будет подвал или хотя бы цокольный этаж.

За неимением таковых в полу можно сделать углубление для установки котла.

Так поступают не только в частных домах, но и в квартирах с автономным отоплением: срезают небольшой участок напольного покрытия вместе со стяжкой, так чтобы котел можно было установить прямо на плиту.

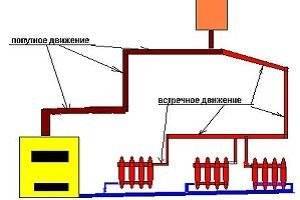

Наилучшим образом естественной циркуляции способствует так называемый разгонный коллектор – вертикальный участок трубопровода, поднимающийся сразу от котла до самого потолка. Далее труба прокладывается под потолком, а в соседнем помещении делается опуск к радиаторам.

Минимальная высота разгонного коллектора относительно верха котла составляет 1,5 м. При этом необходимо помнить, что между верхней точкой коллектора и потолком должно оставаться пространство для расширительного бачка, если в качестве последнего используется открытая емкость (этот элемент «обязан» располагаться в наивысшей точке контура).

При низких потолках бачок приходится выносить на чердак (он должен быть утеплен, иначе вода замерзнет), либо система делается в закрытом исполнении – с мембранным расширительным баком, который можно устанавливать на любом уровне.

Следует отметить, что закрытая система, хоть и обходится несколько дороже, является более предпочтительной по следующим причинам:

• Значительно сокращаются теплопотери через расширительный бак.
• В отличие от открытой, закрытая система не требует регулярного развоздушивания.
• Уменьшается объем расширителя, а значит и тепловая инерция системы.

Очевидно, что наличие второго этажа позволяет сделать разгонный коллектор особенно эффективным, поэтому обеспечить естественную циркуляцию теплоносителя в двухэтажном доме гораздо проще, чем в одноэтажном.

При монтаже системы следует придерживаться некоторых правил:

1. Горизонтальные участки труб в отопительном контуре обязательно должны иметь уклон по ходу теплоносителя от 1 см (на протяженных участках) до 5 см (на коротких) на 1 м длины
2. При сооружении гравитационной системы отопления следует всеми силами стараться уменьшить гидравлическое сопротивление контура. С учетом этого требования следует выбирать и радиаторы. Наиболее подходящими являются чугунные приборы, имеющие наибольший просвет. Выбирая какой-либо другой тип, следует удостовериться, что диаметр внутреннего канала составляет хотя бы ¾».
3. Наименьшим гидравлическим сопротивлением обладают полимерные трубы – они имеют гладкую стенку и не зарастают накипью. Но металлопластиковые лучше не применять, так как устанавливаемые на них фитинги существенно уменьшают проходное сечение. Наилучший вариант – полипропиленовые трубы (рабочая температура – 70 градусов) или из сшитого полиэтилена (могут эксплуатироваться при 95 градусах).
4. Если в контуре имеются разветвления, то после каждого из них следует применять трубу на размер меньше. При схождении контуров в обратку диаметр, наоборот, постепенно увеличивают.

Поскольку основная идея данной системы состоит в энергонезависимости, котел также должен обходиться без подключения к электричеству. Такие модели имеются у многих производителей, например, Bertta, Stropuva, Buderus, а также российских «Энергия», «Огонек», «Конорд».

Пластик нельзя устанавливать только при наличии твердотопливного котла. В этом случае применяют стальные трубы, а шероховатость их внутренней поверхности компенсируют увеличением диаметра.

Схема однотрубной системы отопления – виды и преимущества

Однотрубные отопительные системы делятся на однотрубную систему отопления с замыкающим контуром и на проточную однотрубную систему. Однотрубный способ осуществления монтажа отопительных систем имеет два вида:

Первый вид — проточный

Первая схема — проточная. В ней стояки подачи, как таковые, отсутствуют. Радиаторы по всей высоте дома соединяются друг с другом последовательно.

Поток горячей воды подается сверху вниз, и последовательно протекает через все батареи отопления, начиная с верхней. Нижние радиаторы в такой системе будут более прохладными.

Схема однотрубной системы с проточным отоплением.

В проточных типах однотрубных систем смесь теплоносителя, протекая по трубам, проходит последовательно через всю цепь радиаторов отопления, постепенно охлаждаясь на каждой из батарей.

Вследствие этого, на верхних этажах будет достаточно жарко, а на нижних может быть даже недостаточно температуры нагревания.

Для уменьшения такой разницы и чтобы сбалансировать теплопотери, на нижние этажи зданий устанавливаются батареи с большим числом секций.

В проточных системах не рекомендуется ставить регулировочные краны, потому что даже при уменьшении потока или же перекрытии такого вентиля в том или ином радиаторе, уменьшается или перекрывается подача воды во все батареи, низ лежащие в данном стояке по направлению течения.

В подобных системах невозможно проводить регулировку температуры воздуха в помещениях. Если дом в два этажа, то невозможно осуществить подачу воды только лишь на один из этажей.

Многолетний опыт показывает, что такая схема однотрубной системы отопления абсолютно недееспособна, поэтому на сегодняшний день не применяется.

Второй вид — с байпасами

Сравнение однотрубной системы отопления с замыкающим контуром и проточной однотрубной системы. Нажмите для увеличения.

Однотрубная система отопления помещений имеет замыкающий контур и использует специальную арматуру с байпасом внутри корпуса этой арматуры.

Из отопительного радиатора поток теплоносителя с понизившейся температурой последовательно возвращается в стояк.

После этого — смесь теплоносителя подается в следующий радиатор. Кольцевой водный поток разделяется в вентиле на потоки в радиаторе и поток в байпасе.

Из стояков вода поступает в верхние батареи, остальной горячий поток направляется по стоякам вниз — к низлежащим радиаторам.

Вода в этой семе подключения остывает несколько меньше, что позволяет уменьшить разницу температур на нижних и верхних этажах.

Такой способ подключения является, по своей сути, модернизированной «проточной» системой, в которой между труб подключения радиатора создана перемычка — байпас.

Диаметр трубы такого замыкающего участка делается на один размер меньшим, чем у труб стояка общего подключения. Вследствие этого, подающийся с верхних этажей теплоноситель разделяется на два потока: первый — поступает в батарею, а второй, через байпас, перетекает к нижним рядам радиаторов.

Если диаметр байпаса смонтировать таким же, как и у труб подключения, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в батарее будет большим, чем в байпасе.

Вода всегда протекает там, где существует меньшее гидравлическое сопротивление, при одинаковом диаметре ей не нужно протекать через радиатор, она будет спокойно течь через замыкающий участок, имеющий такой же размер трубы, из которого она вытекла.

При установке байпасов с диаметрами, равными диаметру стояковых труб подключения радиаторов, поступающее количество воды может регулироваться предварительно установленными вентилями (для балансировки системы). Такие краны монтируются на трубу подключения и на байпас.

К примеру, можно полностью перекрыть сам радиатор и перенаправить всю воду в байпас, а далее к нижним по стояку отопительным батареям. Или же наоборот – перекрыть байпас и направить весь поток теплоносителя в саму батарею.

Когда циркуляция в контуре ГВС необходима

Централизованный нагрев воды — это оптимальный способ обеспечения ГВС в больших домах. Система в таком случае обязательно должна включать в себя накопительный водонагреватель либо бойлер косвенного нагрева, используемый в паре с одноконтурным котлом. Это необходимо для того, чтобы потребителям постоянно был доступно определенное количество горячей воды. Емкость бойлера определяется предполагаемым расходом воды. До заданной температуры вода в бойлере нагревается встроенным ТЭНом либо от теплообменника, подключенного к котлу. Когда горячая вода не востребована, система находится в режиме ожидания. Но при открывании крана горячей воды система включается, предоставляя сразу достаточное ее количество. Объемы бойлеров могут быть от нескольких десятков до нескольких сотен литров. При этом в отличие от проточных водонагревателей, величина протока не ограничивается.

Однако система централизованного ГВС тоже имеет свои недостатки, хотя объективно является лучше других. Дело в том, что трубы, которыми подключены точки водоразбора к бойлеру, имеют, как правило, большую протяженность, и вода в них будет остывать, если долго ей не пользоваться. Потребитель, таким образом, оказывается в ситуации, когда при открытии горячей воды какое-то время из крана течет еле теплая или холодная вода. Время ожидания зависит от протяженности труб и может длиться до 30 секунд. Это слишком долго и к тому же расточительно. Причем речь идет не о потере нескольких десятков литров холодной воды, а о потере воды предварительно нагретой. В этом случае помочь может только циркуляция воды в контуре ГВС.

Варианты однотрубной отопительной системы

В одноконтурной отопительной системе разрешено использовать верхнюю и нижнюю разводки отопления. Нижнее подключение дает определенные преимущества – трубы можно проложить скрыто, чтобы не портить интерьер, но в этом случае нужно дополнительно установить циркуляционный насос.

Под потолком крепится верхняя разводка системы отопления. При поступлении теплового носителя в приборы сверху вниз из них легко спускать воздух, установив краны Маевского. Сети с гравитационным током теплоносителя могут быть с верхней разводкой.

Принудительная и гравитационная циркуляция

В зависимости от принципов движения теплоносителя схема однотрубного отопления бывает гравитационной и принудительной. В первом случае вода перемещается по трубам за счет разной плотности горячей и холодной среды. Насосное оборудование не используется.

Другие особенности контура с самотеком:

• в наивысшей точке системы обязательно монтируется компенсационный бак;
• котел ставят в подвале или в котельной на 1-ом этаже, понизив ее пол.

В схеме с принудительным током жидкости обязательно используют циркуляционный насос, который монтируется на трубах обратки до котла

Здесь циркулирует теплоноситель с наименьшей температурой, что важно для насосного агрегата. Также благодаря насосу не нужно делать уклон трубопровода

Гравитационную схему применяют в небольшом доме с одним этажом, а принудительная циркуляция подходит для обогрева большого или многоэтажного дома. Однако стоит учитывать, что последний отопительный прибор должен удаляться от насоса не более чем на 30 м.

Открытая и закрытая схема

Если используется схема однотрубного отопления частного дома с газовым котлом или иным отопительным оборудованием, то она может быть закрытого и открытого типа. Разница между ними заключается в конструкции компенсационного бака. В эту емкость поступает излишек расширившегося после нагревания теплоносителя с целью нормализации давления в сети. При снижении температуры теплоноситель из бака возвращается в трубы.

Основные отличия между открытой и закрытой расширительной емкостью состоят в следующем:

1. Бак открытого типа можно сделать своими руками. Это обычная бочка с крышкой либо без нее. Но через открытую емкость в систему легко проникает кислород, приводящий к завоздушиванию сети и коррозии. Главный недостаток в постоянном испарении воды, что вынуждает часто открывать подпиточный кран. Также в открытой сети нельзя использовать антифриз.
2. Резервуар закрытого типа имеет две камеры (газовую и воздушную). Их разделяет эластичная мембрана. При поступлении воды в водяную камеру мембрана продавливается в воздушный отсек, что вызывает повышение давления там. После охлаждения жидкости газ давит на мембрану и выталкивает воду обратно в систему. Основное преимущество закрытого контура в защите от коррозии и завоздушивания, в возможности использования любого теплоносителя.

Вертикальная и горизонтальная разводки

По построению сетей выделяют два варианта разводки и доставки теплоносителя: вертикальную и горизонтальную.

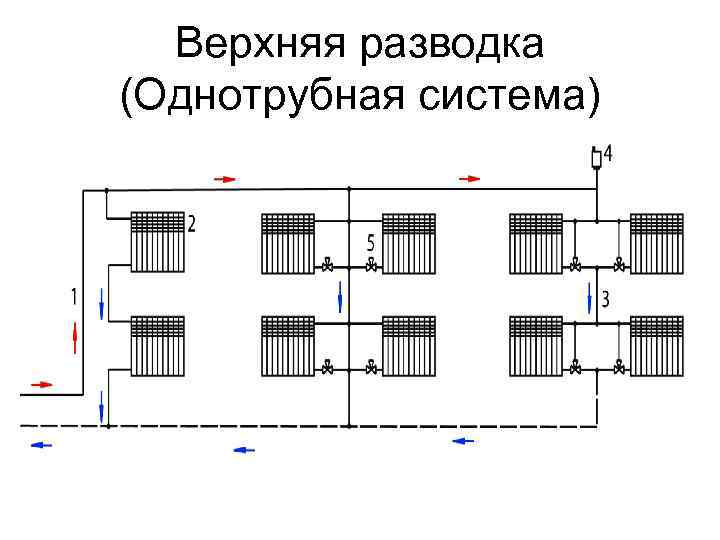

Схема вертикальной однотрубной системы отопления с верхней и нижней разводкой.

Вертикальный тип монтируют в домах от двух этажей и выше. При этом используют верхнюю или нижнюю подводку теплоносителя к радиаторам.

При верхней разводке под потолком последнего или на техническом этаже располагают горизонтальную трубу с отводами в каждый стояк. Стекающий теплоноситель прогревает радиаторы и собирается в трубе обратки.

Преимущества	Недостатки
Небольшой расход труб	Низкая температура теплоносителя в радиаторах первого этажа
Простота монтажа	Обязательная установка байпасов на каждый радиатор, чтобы не останавливать отопление при замене или снятии батареи
Применимость для самотёчной системы	В квартирах невозможно установить индивидуальные приборы учёта потреблённого тепла
Возможность скрыть трубы в полу при нижней подводке	Видимые трубы при верхней подводке
Установив коллекторы, можно организовать систему «тёплый пол»

Вертикальная разводка позволяет организовать самотёчную открытую систему отопления, независимую от электроснабжения.

Нижняя разводка используется в современных многоквартирных и индивидуальных жилых домах с принудительной циркуляцией теплоносителя. Это позволяет скрыть трубы в цоколе или подвале, снижает затраты на монтаж, не портит внешний вид жилых помещений.

Сокрытие трубопровода отопления в подвальном помещении дома.

Главный недостаток способа, как и у всех однотрубных систем — прохладный теплоноситель в последних радиаторах контура.

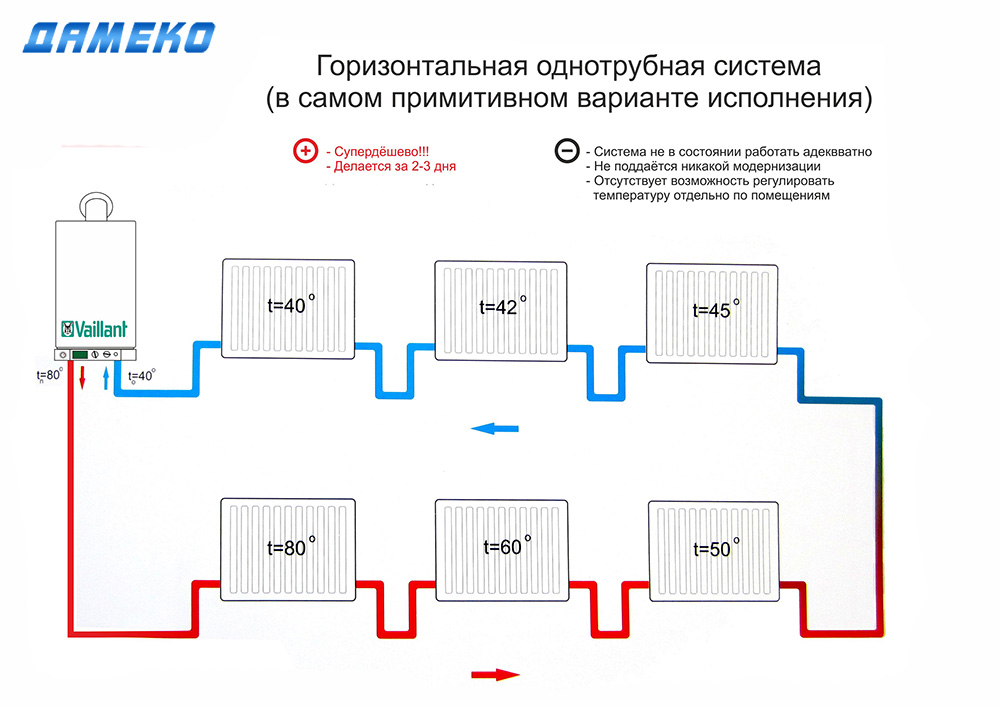

Горизонтальная разводка стандартна и проста, ее используют преимущественно в одноэтажных постройках или на каждом этаже. В последнем случае устанавливают коллекторы.

Подбор оборудования и расчет однотрубной системы

Одноконтурное отопление делают с использованием следующих элементов:

• нагревательный котел;
• батареи;
• трубы;
• циркуляционный насос;
• расширительный бак;
• краны Маевского;
• фильтрующее приспособление;
• переходники и фитинги;
• группа безопасности.

Во время расчета системы важно придерживаться таких принципов:

Мощность котла выбирают в зависимости от отапливаемой площади. При этом придерживаются правила, что для обогрева каждых 10 квадратов дома нужна мощность нагревателя в 100 Вт. Для более точного расчета нужно учесть высоту помещения, материал ограждающих конструкций дома и качество его утепления, климатические особенности, количество окон и дверей.
Для расчета требуемого количества радиаторов площадь помещения множим на 100 и делим на теплоотдачу одной секции отопительного прибора

Теплоотдача батареи указывается в техпаспорте.
При выборе труб учитывайте материал, из которого они сделаны, а также правильно выбирайте диаметр с учетом особенностей системы.
При подборе расширительного бака важно знать общее количество теплоносителя, циркулирующего в сети
Также обращайте внимание на конструкцию бака (открытый или закрытый тип).
Циркуляционный насос выбирают по требуемой мощности, но для этого понадобится выполнить расчеты, которые лучше доверить специалистам.

Если все комплектующие сети были подобраны правильно, а в процессе монтажа придерживались технологии, в эффективности однотрубной системы можно не сомневаться

Для длительной работы сети без вмешательства пользователя важно правильно ее настроить при первом запуске

Подключение радиатора отопления к однотрубной системе

Можно подключить радиаторы отопления по диагональному, боковому и нижнему типам соединения.

Подробнее рассмотрим все:

1. Диагональное (перекрестное) считается самым эффективным. При этом подключении нет потери тепла, и отопление поступает на большую площадь. Чтобы выполнить соединение, необходимо подающий трубопровод соединить с верхним патрубком радиатора, отводящий – с нижним патрубком, который расположен с другой стороны радиатора. Если подключается большое количество секций, то применяется только диагональная схема.
2. Боковое одностороннее соединение используется для обеспечения равномерного прогрева всех секций радиатора. В этом случае подающий и отводящий трубопроводы монтируются по одной стороне радиатора – поступление в верхнюю точку, обратный ток воды – в нижнюю точку. Боковая односторонняя схема чаще применяется, если формируется верхняя разводка системы отопления.
3. Нижний тип подключения не является самым эффективным, но если нужно скрыть магистраль под напольным покрытием, то подводящий и отводящий трубопроводы присоединяются к нижним патрубкам радиатора с разных сторон батареи.

Монтаж

Создание и оборудование одномагистральной схемы с подведением труб снизу к радиаторам проводится в несколько этапов. Чтобы проделать процедуру своими руками понадобятся определенные инструменты.

Инструменты

Для монтажа потребуются:

• • разводные ключи, отвертки, молоток;
  • для герметизации соединений ⎯ тпакля, герметики, уплотнители;
  • для фиксации приборов и труб ⎯ крепежи, кронштейны, гайки, болты;
  • для соединения труб ⎯ сварочный инвертор, инструмент, нарезающий резьбу, оборудование для резки и шлифовки металла;
  • для создания необходимых отверстий в стенах и металле ⎯ дрель, сверла.

Порядок установки

Монтаж элементов производится в таком порядке:

• • к соответствующим отверстиям котла присоединяются концы подачи и обратки. Лучше сразу же поставить специальные фильтры, чтобы котел не засорился ржавчиной, мелким мусором, примесями;
  • монтируются краны, клапаны, воздушные клапаны Маевского;
  • радиаторы фиксируются на стене под подоконником дюбелями, кронштейнами. Соблюдается расстояние от пола 10–12 см, от стены – 2–5 см, от подоконника — 10 см;
  • последний этап ⎯ подключение котла к водопроводу и пробный запуск для выявления утечек или возможных неполадок.

Установка котла

Котел – это главное устройство в схеме, он располагается в нижней точке в углублении. Это необязательно должен быть подвал – подойдет небольшое углубление в полу. Поверхность должна быть как можно ровная, бетонная стяжка – хороший вариант. Ее можно оформить плиткой из эстетических соображений.

Для большинства котлов необходим дымоотвод, который делается из трубы подходящего диаметра. Стык трубы отделывается огнеупорным материалом. Присоединяется такая труба к котлу из гофрированного металла, достаточно прочного, чтобы не прогорел. Прямо к котлу можно подвести трубы из металла, но внизу они должны быть немного толще, чтобы выдержать высокие температуры.

Варианты устройства однотрубной системы

Магистраль водяного отопления в обязательном порядке снабжается расширительным баком, выравнивающим давление. Он принимает излишки теплоносителя при расширении и возвращает его в трубопровод при остывании, не допуская скачков давления. Существует два принципиально отличающихся типа расширительных баков – открытый и закрытый. От того, какой из них будет встроен в магистраль, будет зависеть и вид системы отопления.

Открытая система отопления

Система отопления открытого типа предполагает прямой контакт теплоносителя с атмосферой. Используется при устройстве энергонезависимого или комбинированного отопления. Открытый расширительный бак представляет собой цилиндрическую или прямоугольную емкость, частично или полностью открытую. На определенном уровне выполняют отвод для слива излишней жидкости на улицу или в канализацию.

В схему открытой системы отопления с принудительной циркуляцией бак расширения включают непосредственно после котла, отвод устраивают в самой высокой точке магистрали. Сама емкость должна располагаться выше всех подключаемых приборов, поэтому часто бак выводят на чердак. В этом случае его необходимо утеплять при отрицательных температурах.

В связи с соприкосновением теплоносителя и воздуха в емкости бака, происходит насыщение горячей воды кислородом и ее естественное испарение. Отсюда вытекают ограничения и недостатки такой схемы:

• Требуется постоянно следить за уровнем теплоносителя в баке и пополнять его вовремя;
• Необходимо соблюдать уклоны трубопровода (5-7 градусов), чтобы высвобождающийся в магистрали воздух стравливался в расширительный бак и атмосферу;
• Нельзя использовать антифриз вместо воды, поскольку он выделяет токсичные вещества при испарении;
• Присутствие кислорода в теплоносителе снижает срок эксплуатации отопительных приборов со стальными деталями.

Внимание! Отсутствие уклонов при монтаже трубопровода открытой системы отопления приведет к завоздушниванию магистрали. Однако у открытого отопления есть и плюсы:. Однако у открытого отопления есть и плюсы:

Однако у открытого отопления есть и плюсы:

Однако у открытого отопления есть и плюсы:

• Не требуется следить за давлением в магистрали;
• Подпитку теплоносителя можно осуществлять даже ведром, просто доливая его в емкость расширительного бака до необходимого уровня;
• Даже при наличии небольших протечек система будет исправно функционировать – до тех пор, пока в трубопроводе будет достаточное количество воды.

Схема системы отопления открытого типа с принудительной циркуляцией

Закрытая система отопления

Схема закрытой системы отопления с принудительной циркуляцией на данный момент имеет наибольшее распространение. Она представляет собой замкнутую гидравлическую магистраль, полностью закрытую от доступа воздуха.

Закрытая система водяного отопления подразумевает использование расширительного бака мембранного типа. Он представляет собой герметичный металлический корпус цилиндрической формы, внутренняя полость которого разделена мембраной. Одна часть наполнена воздухом, а во вторую выдавливается из магистрали вода, объем которой увеличивается при нагреве.

Устанавливать мембранный расширительный бак можно в любом месте магистрали, но для удобства обслуживания его подсоединяют к «обратке» – рядом с котлом.

Особенностью закрытой схемы является наличие небольшого избыточного давления в магистрали. Поэтому закрытая магистраль в своем составе должна содержать группу безопасности. Данный узел устанавливается на выходящем из котла трубопроводе (подающем) без запорной арматуры. Содержит манометр, воздухоотводчик и предохранительный клапан для сброса воды в аварийном режиме.

Важно! В схему закрытой системы обязательно включают группу безопасности

• Находящийся под давлением теплоноситель быстрее прогревается;
• Вероятность завоздушивания отопительной магистрали практически исключена;
• Возможно наполнение антифризом, так как теплоноситель не испаряется и не насыщается кислородом (актуально для зданий периодического пользования);
• Удобство обслуживания – все устройства, обеспечивающие функционирование, контроль и безопасность системы, устанавливают в одном месте;
• При использовании современного оборудования можно сделать закрытую систему отопления полностью автоматизированной и интегрировать ее с программами типа «умный дом».

Недостаток – энергозависимость. Решается приобретением автономного генератора.

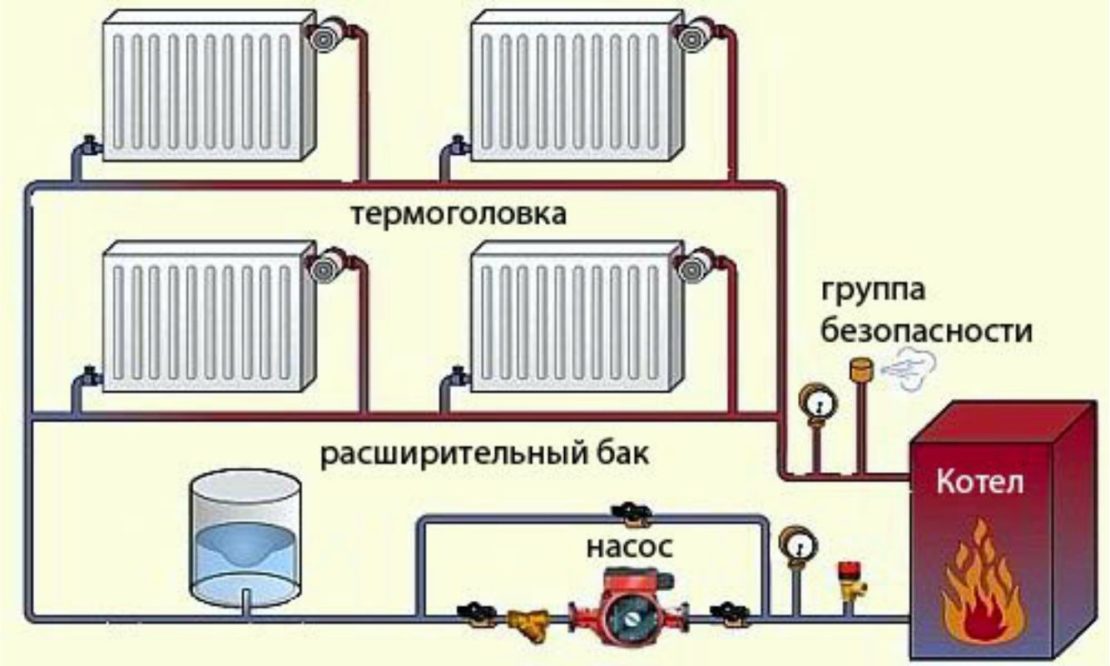

Схема системы отопления закрытого типа с принудительной циркуляцией

Достоинства и недостатки

Востребованность двухконтурной отопительной системы объясняется наличием ряда весомых преимуществ. Прежде всего, она предпочтительней одноконтурной, поскольку в последней теплоноситель теряет заметную часть тепла еще до попадания в радиаторы. К тому же двухконтурная конструкция более универсальна и подходит для домов разной этажности.

Недостатком двухтрубной системы считается ее высокая цена. Однако многие ошибочно считают, что наличие 2 контуров предполагает использование двукратного количества труб, и стоимость такой системы вдвое больше, чем однотрубной. Дело в том, что для однотрубной конструкции необходимо брать трубы большого диаметра. Это обеспечивает нормальную циркуляцию теплоносителя в трубопроводе, а значит, и эффективную работу такой конструкции. Преимущество же двухтрубной в том, что для ее монтажа берут трубы меньшего диаметра, которые существенно дешевле. Соответственно и дополнительные элементы (сгоны, вентили и т. д.) тоже используются с меньшим диаметром, что также несколько удешевляет конструкцию.

Бюджет монтажа двухтрубной системы выйдет ненамного большим, чем для однотрубной. С другой стороны, эффективность первой будет заметно выше, что станет хорошей компенсацией.

Варианты монтажа однотрубного отопления своими руками

Наименее дорогой вариант — это классическое однотрубное отопление, которое требует установки котла и разводки тепломагистрали внутри дома, начинающейся от точки подачи и заканчивая входом в котел (т.н. обратка).

Однотрубная схема отопления с перемычками у радиаторов: 1 — котел; 2 — главный стояк; 3 — расширительная труба; 4 — обратные стояки; 5 — верхняя разводка; 6 — воздухосборник; 7 — расширительный бак; 8 — насос; 9 — обратная линия.

Для устройства отопления можно использовать трубы диаметром 76 мм и даже больше (выполняется теплотехнический расчет) или же радиаторы. Радиаторы отопления могут быть подключены путем врезки в трубу 2 способами:

• с помощью полнопроходного подключения (т.н. диагональное подключение, наиболее эффективное и распространенное);
• с помощью нижнего проходного подключения.

Для того чтобы в отопительной системе не было воздуха или же в случае отсутствия водопровода в доме, в верхней точке (обычно это чердак) устанавливают расширительный бак и подключают его к разводке. Помимо этого, необходимо подключение к водопроводу и канализации (при наличии таковых).

Если бюджет позволяет, можно дополнительно купить предохранительную группу, циркуляционный насос и мембранный расширительный бак, который устанавливается вместо расширительного бака открытого типа, шаровые краны, термостатические клапаны, центральный и радиаторные регуляторы, балансировочные вентили и создать замкнутое однотрубное отопление с принудительной циркуляцией. байпасами и отличной балансировкой.

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше

Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла. горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.
