Правильно обустраиваем скважину на даче: 5 этапов установки кессона

Дополнительные указания

Здесь стоит прислушиваться к советам специалистов, которые заключаются в следующем:

• Во всех трех случаях, независимо от выбора материала, необходимо доделать саму скважину без кессона. Здесь обсадную трубу срезают на величину 190 см. Далее монтируют оголовок скважины, который подбирается под диаметр обсадной трубы, через него пропускают шланг для фиксации насоса системы водоснабжения. Насос монтируется на металлическом тросе оголовка скважины без кессона.

  Шланг направляется к гидроаккмулятору, где выполняют переход с пластика на металл, что позволяет получить резьбу и накрутить пятивыводной штуцер.

• Прибегая к установке опалубки, не экономьте на количестве подпорок. Чем больше подпорок будет, тем будет лучше геометрия будущего приямка, поскольку опалубка не деформируется. Пока не забетонировали, выведите питающий кабель от насоса (кабель питания стоит положить в трубе). Выведите трубу или оставьте для неё отверстие, используя каркас из трубы большего диаметра.
• Идеальным вариантом будет установка колодезных колец. Но, чтобы защитить пространство скважины от сточных вод, необходимо герметизировать все стыки, заделав их цементным раствором. Яму снаружи необходимо обсыпать грунтом. Выход трубы, вплоть до ее захода в траншею, необходимо утеплить. Глубина залегания водопроводной трубы должна быть не менее 1,6 м.

Пример оборудования скважины без кессона:

Советы и рекомендации

• Если в доме люди проживают сезонно, оборудование также можно разместить внутри, но в этом случае размещают подземный кессон. Поскольку в период, когда дом будет пустовать, вода в скважине может замерзнуть, а кессон сохранит положительную температуру. При этом внутри самого дачного домика нужно обязательно слить воду из системных труб.
• Если грунт на участке проблемный, то водопроводную трубу желательно защитить специальным кожухом. Электрокабель также помещается в защитную трубу ПНД. Гидравлическое оборудование лучше подключать к системе через специальные вентили. Разборные соединения удобнее обслуживать и заменять при поломке.

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

• круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
• квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
• прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

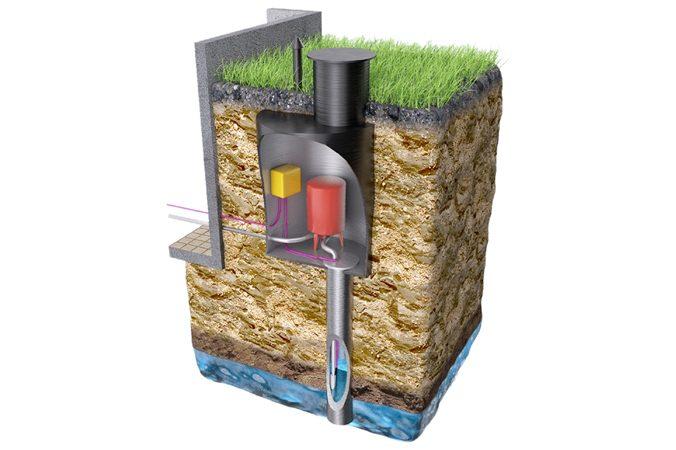

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Преимущества скважины с кессоном

Скважины, оборудованные насосом, имеют многочисленные преимущества:

Преимущество скважины с кессоном.

Размещается насос в камере, поэтому он не нуждается в выделении отдельного места. В дом заносится только кабель питания и труба для кессона.

Лебедка, которая располагается у верхнего отделения камеры, помогает извлекать , если он нуждается в ремонте.
Если дом не предназначен для нахождения в нем людей в зимнее время, то чтобы удалить воду из системы на зиму, нужно только открыть кран, который располагается в резервуаре.
Если следует обеспечить водоснабжением несколько объектов, то из кессона нужно вывести необходимое количество патрубков

Регулировать подачу воды можно вентилями.

Скважное оборудование не способно замерзать, т. к

от мороза его защищает камера.

Если в доме имеется кессон, то системе водоснабжения не способны навредить различные внешние факторы.

Цена на оборудования

На закупку оборудования понадобится немало денег. Цена на комплектующие варьируются в таких пределах:

1.на поверхностные насосные агрегаты минимум 25000 рублей.

2.агрегаты погружного глубинного типа минимум 5 тыс. рублей.

3.кессон из пластика заводского производства «Аквалюкс» минимум 20 тыс. рублей.

4.бак из нержавейки минимум 3.5 тыс. рублей.

5.оголовок минимум 1600 рублей.

Средняя цена обустройства скважины считается 50-60 тыс. рублей, сюда не входит работа специалистов, если понадобится. При устройстве абиссинского колодца затраты намного меньше.

Подача воды

Водопровод на даче из скважины делается по определенным правилам и согласно технологии. Впрочем и подвод воды из колодца принципиально не отличается.

Давайте посмотрим, как это выполняется и работает:

• Водопровод от скважины своими руками начинается с определения места от куда будет делаться подача воды;
• После этого делается схема монтажа водопровода от скважины и прокладывается трубопровод;
• Теперь понадобится насосная станция или просто насос. Все будет зависеть от типа конструкции. Видео в этой статье поможет вам разобраться в этом вопросе;
• Надо установить и фильтр грубой очистки, при этом не следует забывать об обратном клапане, который надо установить еще до насосной станции;
• Потребуется манометр и шаровый кран, это надо для определения давления и его регулировки;
• Надо подготовить и емкость для воды, подбирается в зависимости от требуемого объема;
• Для получения горячей воды следует сразу определиться, вам понадобится водонагреватель или котел;

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Работа с гидроаккумулятором и автоматикой

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.

По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.

Как установить металлический кессон, чтобы не всплыл

Теперь рассмотрим, как установить стальной кессон, чтобы не всплыл.
Итак, нужно помнить, что не все кессоны всплывают, это зависит от того, насколько крепко сидит обсадная труба, к которой он приварен или насколько эта труба длинная. В глинах она держится далеко не так хорошо, как в гравии и песках. Плотно сидящую обсадную трубу вытащить настолько проблематично, что скорее порвется резьба на трубе, чем получится извлечь ее.
Если же бурили по глинам, а обсадной трубы всего 20 метров (или около того) и уровень грунтовых вод высокий, то нужно фиксировать кессон, чтобы не всплыл.

• Лучший выбор это залить его сверху бетоном. Особенно удачно, если в данный момент ваш дом только строится, делается фундамент и все под рукой.
• Можно воспользоваться готовыми Ж/Б шпалами. Уложив их сверху на кессон, вы надежно его зафиксируете, и ничего не всплывет. Решение проверенное опытом.

Дешевые кессоны в виде бочки, не имеющие горловины, утяжелить проблемно и нужно, например, приварить квадратное дно и туда укладывать Ж/Б блоки.

Если ваш металлический кессон требует утяжеления — не отказывайтесь от этого, врят ли с вас хотят получить лишние деньги. Бывали ситуации, когда дачник отказывался от утяжеления, через время кессон выдавило, он потянул за собой обсадную трубу, и артезианскую скважину завалило песком. То, что могло служить 40-50 лет, быстро вышло из строя и потребовало ремонта с большими затратами на восстановление. Это не тот пункт, где стоит экономить при обустройстве скважины.

Вас заинтересует:

Скважина без кессона

Как провести воду в дом из скважины

Оголовок для скважины

Летний вариант обустройства скважины

Автоматика для погружного насоса

Скважинный адаптер или кессон в 2019 году

Пошаговая инструкция по обустройству

Начинается все с выбора места под скважину и выбора способа обустройства источника воды.

Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:

1. Скважина. Первый из этапов — бурение собственно скважины.
2. Кессон. Вторым шагом приступают к процессу монтажа кессона.
3. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
4. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Процесс монтажа конструкции кессона также состоит из нескольких операций.

Рассмотрим основные из них:

1. В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
2. В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
3. Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
4. Обрезают обсадную колонну на уровне грунта.
5. Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
6. Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
7. Убирают из-под камеры бруски, опускают ее в скважину.
8. Вводят в соответствующие ниппели трубы, кабель.

Вода в только что пробуренной скважине всегда грязная, поэтому для ее очистки следует провести прокачку. Буровики советуют не использовать для этой цели оборудование, приобретенное для постоянного использования. С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.

Выбирая вариант обустройства скважины, во избежание нерациональных затрат лучше получить консультацию у специалистов. Они примут к учету все факторы и обоснуют целесообразность реализации того или иного проекта

В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.

Что такое кессон и зачем он нужен?

Главная функция скважного кессона – защита обсадной трубы, погружного насоса и идущего с ним оборудования от внешних воздействий. С одной стороны он защищает скважину от промерзания при сильных заморозках, а с другой не дает попасть в ее ствол грязи при паводках и сильных дождях

Внутри него нередко монтируются фильтры воды, датчики давления, автоматика управления, гидроаккумулятор и лестница для доступа к этим приборам.

Схема устройства

По устройству кессон для скважины представляет собой герметичную камеру-емкость прямоугольной либо цилиндрической формы. По строению это просто небольшой смотровой колодец. Он также находится полностью в земле, выступая над нею лишь своей горловиной. В боках этой конструкции предусматриваются отверстия для электрических кабелей и водопровода, а на дне – еще одно для обсадной трубы. Сверху все закрывает крышка.

Пример готового кессона

Самостоятельно сделать кессон можно из бетона, пластика либо железа. Монтаж его относительно прост, ленточный или свайный фундамент своими руками выполнить гораздо сложнее. Но немало поработать лопатой на участке у дома все же придется. Установка кессонной конструкции производится в грунт и так, чтобы ее дно находилось ниже уровня промерзания почвы.

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

• диаметр обсадного ствола;
• высота и напор подачи воды в скважине;
• ожидаемый объем поступающей воды из скважины;
• планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания

Установка насоса выполняется таким образом:

1. На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
2. На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
3. К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
4. Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

Монтаж оголовка

Типовой оголовок имеет простое устройство, его корпус состоит из двух частей, которые соединяются друг с другом через шпильки с гайками, между ними находится кольцо из резины в форме бублика. В верхней крышке имеются отверстия для ввода кабеля электропитания и напорной трубы (последнее расположено по центру), снизу приварен карабин для закрепления троса электронасоса, сверху прикручены два рым-болта для облегчения посадки на скважину.

Монтаж оголовка проводят в таком порядке:

• Одевают поверх колонны нижнюю крышку и резиновый бублик, пропускают сквозь оголовок кабель питания через резиновое уплотнение и трубу ПНД, в карабин продевают петлю привязанного к насосу троса.
• Опускают в скважинный канал насос с оголовком с помощью троса, привязанного к его рым-болтам, после того как верхняя крышка ляжет на верх колонны, вставляют в ее отверстия 4 резьбовые шпильки.
• Ключом закручивают гайки, соединяя верхнюю и нижнюю половины оголовка, при этом кольцо посередине сжимается, плотно фиксируя конструкцию на поверхности трубы.
• Обрезают напорную трубу ПНД, надевают на нее проходной и компрессионный фитинг, зажимают трубопровод в оголовке.

Монтаж оголовка

Подбор подходящего оборудования для обустройства скважины

1. Кессон.
2. Насос.
3. Оголовок для скважины.
4. Гидроаккумулятор.

Прежде чем начинать процесс обустройства скважины на воду, нужно подобрать подходящие конструктивные элементы. Следуйте рекомендациям и, если уж соберетесь экономить, не увлекайтесь слишком сильно. Лучше купить качественное оборудование и избавить себя от лишних забот и затрат.

Одним из главных элементов для обустройства водяного источника является кессон. Он представляет собой водонепроницаемую емкость, похожую на бочку. Нужен для того, чтобы вода в системе не загрязнялась и не промерзала. При желании в эту герметичную конструкцию можно установить различные дополнительные агрегаты, а именно:

Оборудование для обустройства скважины.

1. Средства автоматизации.
2. Очистные фильтры.
3. Манометры.
4. Реле давления.
5. Мембранный бак и многое другое.

Это очень удобный и практичный вариант, избавляющий от необходимости установки данных приборов и агрегатов в жилых помещениях. В большинстве случаев кессоны имеют горловину с плотно прилегающей крышкой. Чаще всего применяются емкости высотой в 200 см и диаметром в 100 см.

Для того чтобы скважина для воды исправно выполняла все возложенные на нее функции в течение долгих лет, нужно выбрать хороший погружной насос. Необходимо сделать небольшой расчет. В результате данного расчета вы определите требуемые параметры изделия, с учетом глубины и диаметра обустраивающейся скважины на воду

Очень важно учесть максимальное потребление воды по всем подключаемым точкам. Чтобы система подачи воды работала на нормальном уровне, рабочее давление должно поддерживаться в пределах 1,5-3 атм

Неотъемлемым элементом скважины для воды является гидроаккумулятор. Его главным предназначением является поддержка и плавное изменение давления воды в системе. Все существующие устройства имеют одинаковый набор функций и характеристик, отличаясь друг от друга лишь тем, какой объем воды они способны вместить. Вы можете выбрать гидроаккумулятор объемом от 10 до 1000 л.

Оголовок будет защищать вашу скважину для воды от талых вод и разного рода мусора. Помимо этого, данная конструкция упрощает ряд операций, связанных с использованием технического колодца, в особенности подвешивание насоса.

Перед началом работы подготовьте следующее:

Схема автоматизированного бурения скважины.

1. Бур или полноценную установку.
2. Совковую и штыковую лопаты.
3. Бечевку.
4. Несколько ведер.
5. Кирку.
6. Веревочную лестницу.
7. Трубы.
8. Бетонные кольца.
9. Отвес.
10. Треногу.
11. Все перечисленные ранее агрегаты для обустройства скважины.

Полезные советы

• При монтаже металлического и пластмассового кессона резервуар лучше всего устанавливать на предварительно уложенные деревянные брусья, которые после удачного совмещения гильзы и обсадной трубы аккуратно изымаются.
• Установка изделий из пластика выполняется точно так же, как и монтаж металлических кессонов. Даже если пластмассовая ёмкость оборудована рёбрами жёсткости, для усиления конструкции вокруг резервуара устанавливается обрешётка, которую заливают бетоном. Засыпку землёй производят после полного схватывания раствора.
• Кессоны из металла требуют периодического обновления антикоррозионного покрытия.
• Обустройство приямка весной позволит максимально точно оценить состояние дна котлована, после чего принимается решение о необходимости бетонирования пола приямка.
• При обустройстве кессона из монолитного железобетона, раствор, залитый в опалубку, уплотняют виброинструментом или штыкованием для удаления воздушных полостей.
• Поскольку каждый сварочный шов металлического кессона является потенциальным очагом коррозии, количество подобных стыков стараются снизить до минимума.

Несмотря на то что строительство кессона для скважины дело довольно хлопотное, самостоятельное изготовление и обустройство защитного сооружения принесёт владельцу бонусы в виде значительной экономии средств и удовольствия от сделанной своими руками работы. Ну и главное — скважине и насосному оборудованию теперь не будут страшны никакие морозы!

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Организация водопровода

Правильная организация системы водоснабжения загородного дома включает в себя такие этапы:

• составление проекта – в нем необходимо рассчитать необходимую производительность, определить точки потребления и составить схему водопровода;
• бурение скважины;
• прокладка водопроводных труб;
• подключение насоса и монтаж дополнительного оборудования.

Бурение

Прежде чем начинать бурение, нужно правильно определить место для расположения источника. На это влияет несколько факторов – как геологические, так и эксплуатационные. Подробно о правилах выбора места, можно прочитать в статье “Как определить место для бурения скважины”.

Для бурения, существует несколько технологий:

• ударно-канатный метод;
• шнековый метод;
• гидробурение;
• роторный способ;
• забивное бурение.

Способ как сделать скважину на даче своими руками, выбирается исходя из типа источника, выбранного места и геологических условий. Подробно обо всех существующих способах написано в статье «Как правильно пробурить скважину на воду».

Устройство скважины

Источник для воды, это не просто отверстие в земле. На самом деле, это сложная конструкция, которая состоит из таких элементов:

• обсадная труба – защищает источник от обрушения грунта и служит основной магистралью для подачи воды, подробнее о видах обсадных колонн, можно прочитать в статье «Трубы для скважины»;
• кессон – представляет собой пластиковую или металлическую емкость, которая устанавливается в верхней части обсадной трубы. Он защищает источник от промерзания и служит местом для установки необходимого оборудования;
• оголовок – крышка для обсадной трубы, к нему подвешивается насос, а также она защищает трубу от попадания грязи;
• насос – устанавливается в обсадную трубу и закачивает воду в систему водопровода. Модель подбирается исходя из габаритов обсадной колонны, о них можно узнать из статьи «Размеры скважины».

Устройство скважины для частного дома

Один из важных этапов при обустройстве источника – это качество воды. Поэтому сразу же после бурения, нужно сдать пробу на анализ в лабораторию. А на основе результатов, подбирается система очистки воды из скважины для частного дома. Это очень важный момент организации водопровода, т.к. для каждого типа источников, характерны свои загрязнения.

Прокладка водопровода

Если планируется круглогодичное использование скважины, трубы нужно укладывать в траншеи с глубиной, ниже уровня промерзания. При этом не лишним будет их дополнительное утепление.

Систему уличного водопровода можно сделать из таких материалов:

• металл;
• металлопластик;
• полиэтилен;
• полипропилен.

Естественно, что лучше выбирать пластиковые трубы – они не поддаются коррозии, а на внутренних стенках не образуются отложения. Кроме того, монтировать их гораздо легче, чем металлические.

В дом водопровод проводится через фундамент – это защищает его от промерзания. А к обсадной трубе она подключается либо через кессон, либо с использованием скважинного адаптера.

Также, вместе с трубой прокладывается и электрический кабель для подключения насоса. Он должен быть запакован в специальную гофру, чтобы не было контакта с землей.

Ввод водопровода в кессон
